前言
中大功率AC-DC电源普遍采用PFC+LLC 两级架构，传统分立方案需搭配PFC控制器、LLC控制器、高压驱动芯片，外围元器件数量增加15+，环路调试周期延长，轻载效率偏低、保护逻辑匹配难度大，同时X电容放电、高压启动等安规功能需额外电路实现。
深圳市芯茂微电子LP9962AA是集成PFC控制、LLC控制、600V高压半桥驱动的一体化谐振控制器，单芯片完成两级电源控制，可减少BOM成本、缩短开发周期、提升全负载效率，适用于TV电源、适配器、LED照明等中大功率AC-DC场景。
本文从芯片参数、架构、核心功能、应用电路、参数计算、PCB设计、调试避坑全维度解析，为电源设计提供可落地的参考方案。
一、LP9962AA核心参数与竞品对比
1.1 基础参数速览
| 参数项 | 规格值 |
|---|---|
| 封装 | SOP20 |
| LLC工作频率 | 35kHz~1MHz |
| PFC工作频率 | 65kHz |
| PFC控制模式 | CCM平均电流模式 |
| LLC控制模式 | 模拟双向电流控制 |
| 高压驱动耐压 | 600V |
| 保护类型 | 过压/过流/欠压/过温/容性区保护 |
1.2 与传统分立方案对比
| 方案类型 | 集成度 | 外围器件 | 调试难度 | 轻载效率 | 安规功能 |
|---|---|---|---|---|---|
| LP9962AA单芯片 | 高（PFC+LLC+驱动） | 减少30%器件 | 低 | 提升5%-8% | 内置高压启动+X电容放电 |
| 传统分立方案 | 低（多芯片组合） | 元器件数量多 | 高 | 偏低 | 需外置电路实现 |
1.3 核心优势（量化指标）
- 高集成度，减少BOM器件12-15个，降低物料与调试成本
- 自适应死区控制，全工况效率提升2%-3%，无硬开关风险
- Skip可编程模式，空载待机功耗＜75mW，轻载效率优化显著
- 内置600V高压驱动，无需外置驱动芯片，简化硬件布局
- 多级保护机制，LLC容性区规避，提升系统可靠性
二、芯片内部架构与引脚速查
2.1 核心架构组成
LP9962AA内部集成五大功能模块，协同完成功率因数校正与谐振变换：
- PFC控制模块：CCM平均电流控制，动态响应快，支持过功率、过流保护
- LLC控制模块：模拟双向电流环路，自适应死区、Skip模式可调
- 600V高压半桥驱动：直接驱动功率MOS管，无需外置驱动电路
- 全局保护模块：覆盖PFC与LLC全场景故障保护
- 辅助电源模块：高压启动、13V LDO稳压、X电容自动放电
2.2 SOP20引脚功能速查表
| 引脚号 | 引脚名称 | 核心功能 | 外接元件 | 注意事项 |
|---|---|---|---|---|
| 1 | HV | 高压启动、AC检测、X电容放电 | 串联分压电阻 | 禁止并联滤波电容 |
| 3 | VCC | 芯片供电 | 2.2μF陶瓷电容 | 电容靠近引脚放置 |
| 5 | FB | LLC光耦反馈 | 光耦输出端 | 走线尽量短，减少干扰 |
| 6 | ISNS | LLC谐振电流检测 | 微分电路（R+C） | 选用C0G/NP0电容 |
| 12 | LL/SS | LLC软启动+Skip阈值编程 | 电容+分压电阻 | 就近放置，避免干扰 |
| 13 | GND | 芯片地 | 大面积覆铜 | 单点接地，阻断地环路 |
| 14 | PFCDRV | PFC驱动输出 | MOS管栅极 | 走线短，降低寄生电感 |
| 19/16 | HO/LO | LLC高压/低压驱动 | 功率MOS管栅极 | 保持高压安全间距 |
三、核心功能解析（工程化应用说明）
3.1 LLC模块关键特性
- 模拟双向电流控制
替代传统频率控制模式，电流匹配精度±1.2%，动态响应速度提升，系统稳定性增强。 - 自适应死区时间控制
实时检测半桥电压斜率，自动调整死区时长，无需手动配置死区电阻，全工况实现最优开关效率，避免硬开关损坏器件。 - Skip模式（阈值可编程）
轻载状态下进入间歇工作模式，通过LL/SS引脚外接电阻配置阈值，兼顾轻载高效率与空载低功耗。 - 谐振电容放电
关机后通过HS引脚小电流放电，消除重启电压冲击，保护谐振网络与功率器件。
3.2 PFC模块关键特性
- CCM平均电流模式
适用于中大功率场景，电感电流纹波小，EMI性能优于DCM模式，功率因数可达0.99以上。 - 跟随升压模式
输出电压随输入电压与负载自适应调节，降低MOS管与电感应力，优化器件选型成本。 - 快速动态响应
负载/输入电压突变时，快速调节占空比，抑制输出过压/欠压，提升系统抗干扰能力。
四、核心安全与效率功能
4.1 高压启动+X电容放电
- 高压启动：HV引脚分两段电流为VCC充电，小电流防护、大电流快速启动，无需外置启动电阻。
- X电容放电：AC掉电后自动启动放电流程，满足安规认证要求，省去外置放电电阻。
4.2 LLC容性区规避
通过谐振电流极性检测判断工作区域，进入容性区时自动提升开关频率、延迟开关动作，强制切换至感性区，杜绝硬开关失效。
4.3 三级过流保护（OCP）
LLC谐振电流采用分级保护逻辑，兼顾保护速度与系统稳定性：
- OCP1：峰值电流保护，快速触发，规避瞬时过流
- OCP2：平均电流保护，中等延时，应对持续过载
- OCP3：低阈值平均电流保护，长延时，适配长期轻载过载

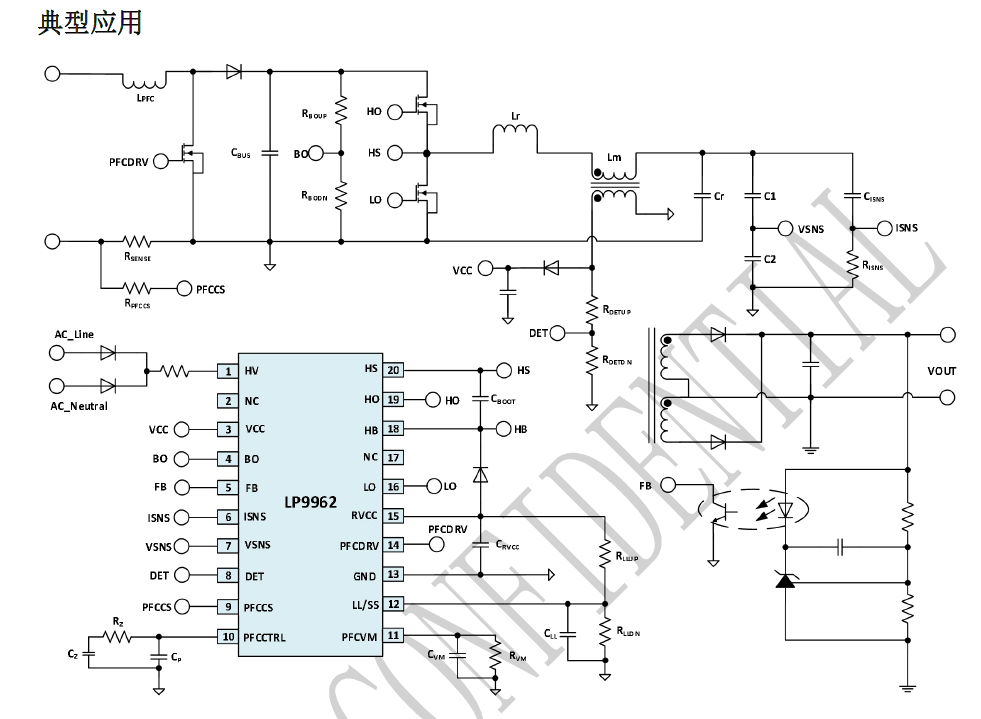

五、典型应用电路与设计要点
电路核心特性
- 单芯片实现PFC+LLC两级变换，外围电路极简
- 宽电压输入适配90~265V AC，满足全球通用电源标准
- 全信号接入保护引脚，故障检测与保护响应速度＜100ms
- 内置驱动电路，无需额外搭建驱动网络
六、PCB布局规范（工程落地要求）
- 电源去耦
- VCC引脚：就近放置2.2μF陶瓷电容，滤除电源噪声
- RVCC引脚：配置4.7μF+0.1μF电容，容值≥自举电容5倍
- 高压区域
- HV、HB、HS引脚保持高压安全间距，寄生电容＜60pF
- HV引脚禁止并联滤波电容，避免影响放电功能
- 信号链路
- FB、ISNS、DET引脚滤波电容紧靠引脚，缩短走线
- LL/SS软启动电容就近放置，减少干扰耦合
- 接地设计
- GND引脚大面积覆铜，采用单点接地，避免地环路干扰
- 器件选型
- VSNS、ISNS支路选用C0G/NP0或薄膜电容，保证信号低失真
七、系统参数计算实例（24V/3A适配器）
7.1 LLC参数计算
- 变压器匝比
n=VINNOM/(2×VOUTNOM)
（VINNOM=380V，VOUTNOM=24V，n≈7.92） - 谐振频率
fr=1/(2π√(Lr×Cr))
（Lr=120μH，Cr=6.8nF，fr≈55.5kHz） - 软启动时间
Tss=(Css×ΔU)/Iss
（Css=100nF，ΔU=3V，Iss=36μA，Tss≈8.3ms）
7.2 PFC参数计算
- PFC电感
LPFC=(η×Vac²)/(2×KI×fPFC×POPFC)
（η=0.95，Vac=220V，KI=0.1，fPFC=65kHz，POPFC=75W，LPFC≈560μH） - 输出电压
VPFCOUT=VBOREF×(RBOUP+RBODN)/RBODN
（VBOREF=2.5V，RBODN=10kΩ，RBOUP=150kΩ，VPFCOUT=400V） - 过流保护阈值
ILimit=(RPFCCS×200μA)/RSENSE
（RPFCCS=1kΩ，RSENSE=0.5Ω，ILimit=400mA）
参数说明：VINNOM=额定输入电压，VOUTNOM=额定输出电压，Lr=谐振电感，Cr=谐振电容，η=PFC效率，Vac=输入交流电压
八、常见调试问题与避坑指南
- HV引脚电阻选型不当
电阻阻值过小会导致芯片功耗过高、发热失效，推荐串联5kΩ电阻。 - LL/SS电容配置异常
电容容值过大会延长软启动时间，容值过小易触发保护，推荐100nF~1μF。 - ISNS微分电路参数错误
电阻/电容不匹配会导致OCP误触发，需保证最低输入电压下检测电压＜VISNSocp3。 - PFC电感纹波过大
电感值偏小或磁芯饱和会引发啸叫，需按计算值选型，保证KI=0.05~0.20。 - 高压区域间距不足
HV、HO、HS引脚间距过小易出现高压打火，需满足安规爬电距离要求。
九、适用场景
- TV开关电源
- LED照明驱动电源
- 电脑/家电AC-DC适配器
- 中大功率工业开关电源
总结
LP9962AA是面向中大功率AC-DC的PFC+LLC+高压驱动一体化控制器，通过高集成度设计简化硬件架构，自适应死区、Skip模式、多级保护等功能提升系统效率与可靠性，内置安规功能降低设计复杂度。
该芯片可有效解决传统分立方案元器件多、调试难、效率低的问题，适用于对集成度、效率、可靠性有要求的电源方案设计。
