地平线x5 ISP 图像效果调试

0.如何连接X5开发板
- [0.1 前置工作](#0.1 前置工作)
- 0.2连接步骤
[1. X5 ISP introduction](#1. X5 ISP introduction)
- [1.1 Overview](#1.1 Overview)

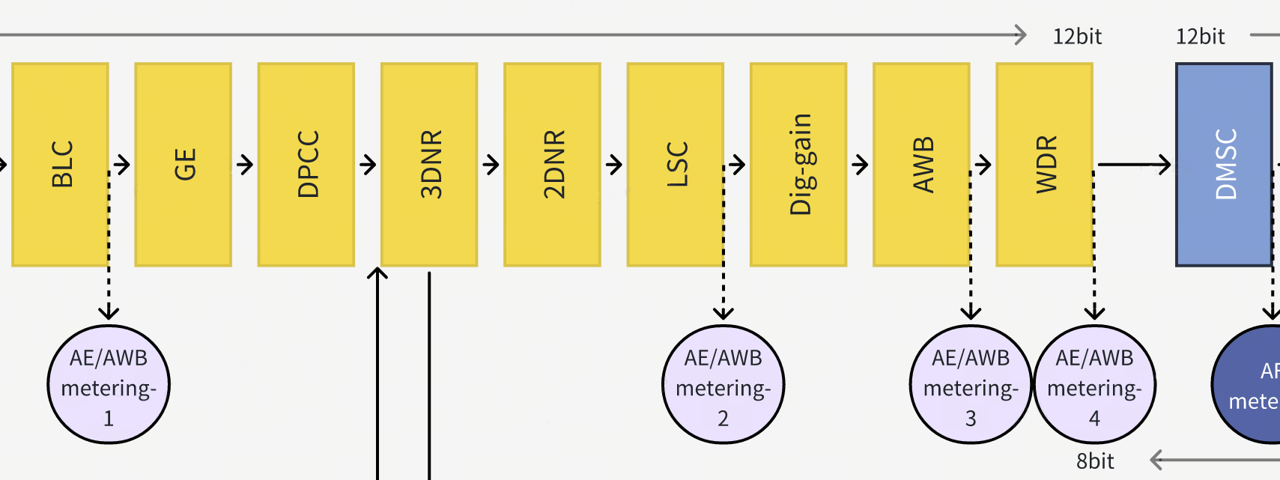

- [1.2 ISP Pipeline](#1.2 ISP Pipeline)
[2. ISP Tuning Overview](#2. ISP Tuning Overview)
- [2.1 Tuning procedure](#2.1 Tuning procedure)
- - [2.1.1 Tuning equipment](#2.1.1 Tuning equipment)
  - [2.1.2 Tuning in Phases](#2.1.2 Tuning in Phases)
- [2.2 System Requirement for ISP tuning](#2.2 System Requirement for ISP tuning)
- - [2.2.1 ISP Information](#2.2.1 ISP Information)
  - [2.2.2 Sensor Configuration Information](#2.2.2 Sensor Configuration Information)
  - [2.2.3 Sensor Optical Information](#2.2.3 Sensor Optical Information)
- [2.3 ISP Modes](#2.3 ISP Modes)
- [2.4 Tuning Tools (Calibration Tool/VTunerClient)](#2.4 Tuning Tools (Calibration Tool/VTunerClient))

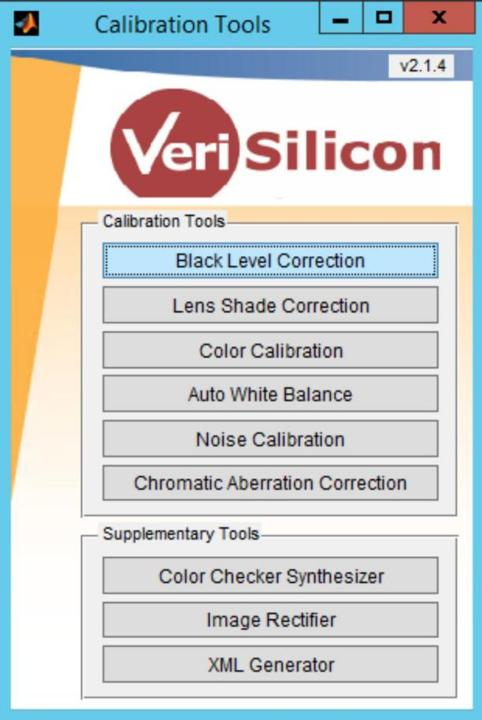

- - [2.4.1 Calibration Tool](#2.4.1 Calibration Tool)
  - [2.4.2 VTunerClient](#2.4.2 VTunerClient)
  - [2.4.3 Hobotplayer](#2.4.3 Hobotplayer)
[3 ISP Tuning Modules](#3 ISP Tuning Modules)
- [3.1 Auto-Exposure (AE)](#3.1 Auto-Exposure (AE))
- - [3.1.1 Overview](#3.1.1 Overview)
  - [3.1.2 Tuning Theory](#3.1.2 Tuning Theory)
  - [3.1.3 统计位置](#3.1.3 统计位置)
  - [3.1.4 统计数据存储与处理](#3.1.4 统计数据存储与处理)
  - [3.1.5 Metering Mode](#3.1.5 Metering Mode)
  - [3.1.6 Scene Adaption](#3.1.6 Scene Adaption)
  - [3.1.7 背光场景补偿](#3.1.7 背光场景补偿)

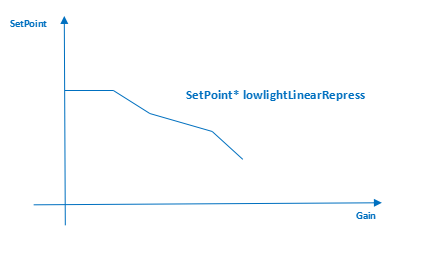

  - [3.1.8 低光场景补偿](#3.1.8 低光场景补偿)
  - [3.1.9 Damp Control](#3.1.9 Damp Control)
  - 3.1.10Anti-Flicker
  - [3.1.11 Motion Detection](#3.1.11 Motion Detection)
  - [3.1.12 Exposure Decomposition Table](#3.1.12 Exposure Decomposition Table)
  - [3.1.13 Tuning during phase one](#3.1.13 Tuning during phase one)
  - [3.1.14 Fine tuning AE phase two](#3.1.14 Fine tuning AE phase two)
  - [3.1.15 Fine tuning AE phase three](#3.1.15 Fine tuning AE phase three)
- [3.2 Auto-White Balance (AWB).](#3.2 Auto-White Balance (AWB).)
- - [3.2.1 Overview](#3.2.1 Overview)
  - [3.2.2 Tuning Theory](#3.2.2 Tuning Theory)
  - [3.2.3 Statistics](#3.2.3 Statistics)
  - [3.2.4 Solid Color Correction](#3.2.4 Solid Color Correction)
  - [3.2.5 Light Source Probability](#3.2.5 Light Source Probability)
  - [3.2.6 Color Correction](#3.2.6 Color Correction)
  - [3.2.7 Color Temperature Preference](#3.2.7 Color Temperature Preference)
  - [3.2.8 Face AWB](#3.2.8 Face AWB)
  - [3.2.9 ROI AWB](#3.2.9 ROI AWB)
  - [3.2.10 AWB Damp Control](#3.2.10 AWB Damp Control)
  - [3.2.11 AWB Locking and Unlocking](#3.2.11 AWB Locking and Unlocking)
  - [3.2.12 Tuning during phase one](#3.2.12 Tuning during phase one)

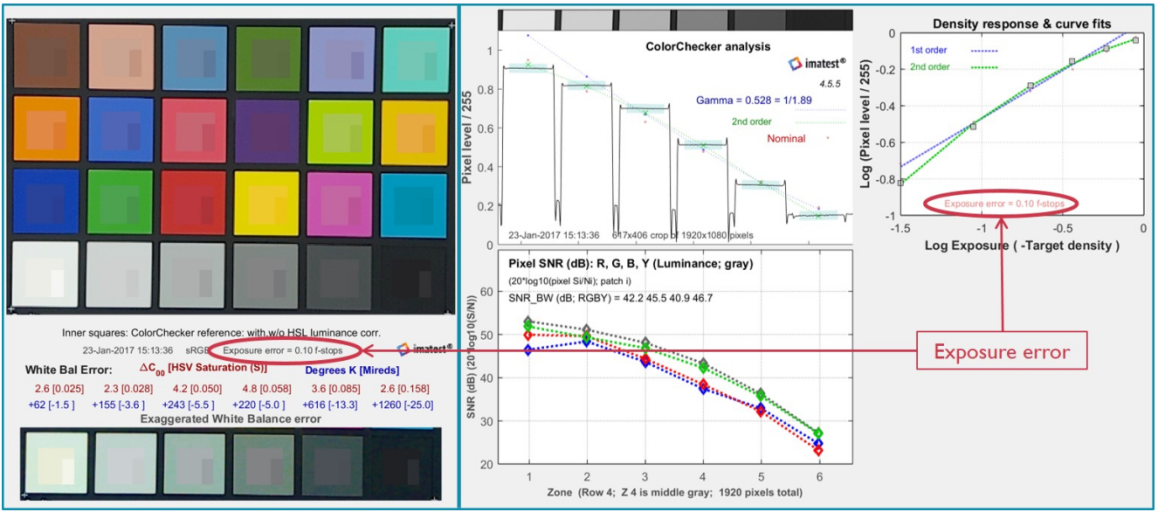

  - [3.2.13 Tuning verification using Imatest](#3.2.13 Tuning verification using Imatest)
  - [3.2.14 Fine tuning AWB phase](#3.2.14 Fine tuning AWB phase)
- [3.3 High Dynamic Range（DOL2）](#3.3 High Dynamic Range（DOL2）)
- - [3.3.1 Overview](#3.3.1 Overview)
  - [3.3.2 Tuning theory](#3.3.2 Tuning theory)
  - [3.3.3 BLC](#3.3.3 BLC)
  - [3.3.4 Digital Gain](#3.3.4 Digital Gain)
  - [3.3.5 Combine Module](#3.3.5 Combine Module)
  - [3.3.6 Combine Module](#3.3.6 Combine Module)
- [3.4 Compand](#3.4 Compand)
- - [3.4.1 Overview](#3.4.1 Overview)
  - [3.4.2 Tuning Theory](#3.4.2 Tuning Theory)
  - [3.4.3 Expand Phase One Tuning](#3.4.3 Expand Phase One Tuning)
- [3.5 Black Level Substraction](#3.5 Black Level Substraction)
- - [3.5.1 Overview](#3.5.1 Overview)
  - [3.5.2 Tuning Theory](#3.5.2 Tuning Theory)
  - [3.5.3 Black level Phase One Tuning](#3.5.3 Black level Phase One Tuning)
- [3.6 RGB InfraredRadiation](#3.6 RGB InfraredRadiation)
- - [3.6.1 Overview](#3.6.1 Overview)
  - [3.6.2 Tuning theory](#3.6.2 Tuning theory)
- [3.7 Lens Shading Correction](#3.7 Lens Shading Correction)
- - [3.7.1 Overview](#3.7.1 Overview)
  - [3.7.2 Tuning Theory](#3.7.2 Tuning Theory)
  - [3.7.3 Tuning during phase one](#3.7.3 Tuning during phase one)
  - [3.7.4 Fine tuning lens shading phase three](#3.7.4 Fine tuning lens shading phase three)
- [3.8 Digital Gain](#3.8 Digital Gain)
- - [3.8.1 Overview](#3.8.1 Overview)
  - [3.8.2 Tuning Theory](#3.8.2 Tuning Theory)
- [3.9 WDR](#3.9 WDR)
- - [3.9.1 Overview](#3.9.1 Overview)
  - [3.9.2 Tuning Theory](#3.9.2 Tuning Theory)
  - [3.9.3 Preprocessing](#3.9.3 Preprocessing)
  - [3.9.4 Local Histogram Equalization and Smoothing](#3.9.4 Local Histogram Equalization and Smoothing)
  - [3.9.5 Combination of Local Curve and Global Curve](#3.9.5 Combination of Local Curve and Global Curve)
  - [3.9.6 Curve Adjustment](#3.9.6 Curve Adjustment)
  - [3.9.7 Damping Function](#3.9.7 Damping Function)
  - [3.9.8 Halo Color Fading](#3.9.8 Halo Color Fading)
  - [3.9.9 Highlight Supression](#3.9.9 Highlight Supression)
- [3.10 Green Equalization（GE）](#3.10 Green Equalization（GE）)
- - [3.10.1 Overview](#3.10.1 Overview)
  - [3.10.2 Tuning Theory](#3.10.2 Tuning Theory)
  - [3.10.3 Tuning GE during phase two](#3.10.3 Tuning GE during phase two)
- [3.11 Defect Pixel Cluster Correction（DPCC）](#3.11 Defect Pixel Cluster Correction（DPCC）)
- - [3.11.1 Overview](#3.11.1 Overview)
  - [3.11.2 Tuning Theory](#3.11.2 Tuning Theory)
  - [3.11.3 Tuning DPC during phase two](#3.11.3 Tuning DPC during phase two)
  - [3.11.4 Fine tuning DPC during phase three](#3.11.4 Fine tuning DPC during phase three)
- [3.12 2DNR](#3.12 2DNR)
- - [3.12.1 Overview](#3.12.1 Overview)
  - [3.12.2 Tuning Theory](#3.12.2 Tuning Theory)
  - [3.12.3 Tuning 2DNR during phase two](#3.12.3 Tuning 2DNR during phase two)
  - [3.12.4 Tuning 2DNR during phase two](#3.12.4 Tuning 2DNR during phase two)
- [3.13 3DNR](#3.13 3DNR)
- - [3.13.1 Overview](#3.13.1 Overview)
  - [3.13.2 Tuning Theory](#3.13.2 Tuning Theory)

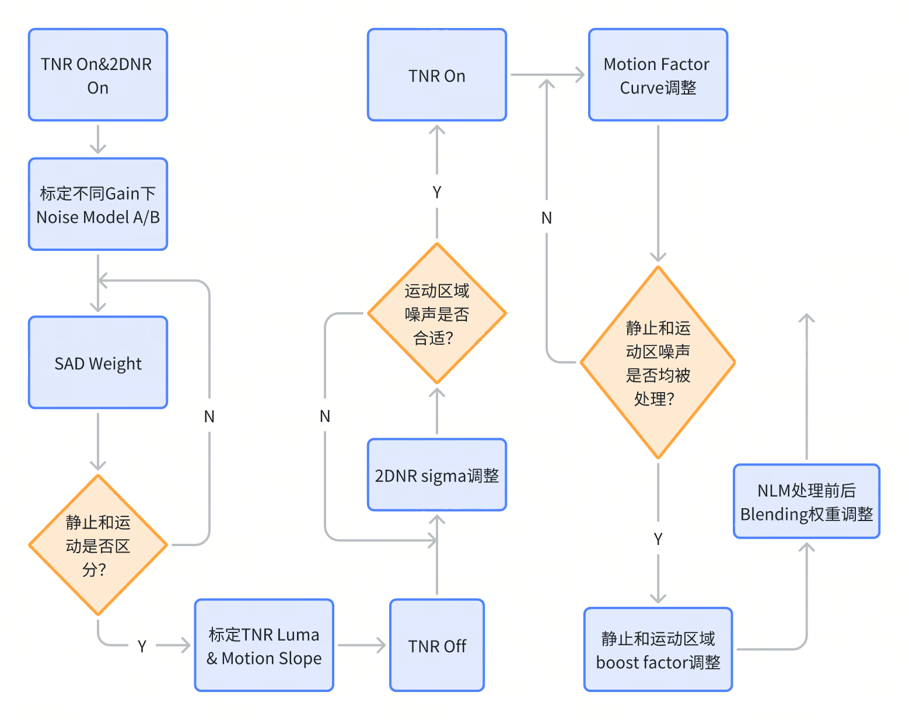

  - [3.13.3 Tuning 3DNR Process](#3.13.3 Tuning 3DNR Process)
- [3.14 Demosaic](#3.14 Demosaic)
- - [3.14.1 Overview](#3.14.1 Overview)
  - [3.14.2 Tuning Theory](#3.14.2 Tuning Theory)
  - - [3.14.2.1 CAC](#3.14.2.1 CAC)
    - [3.14.2.2 Interpolation](#3.14.2.2 Interpolation)
    - [3.14.2.3 Sharpen](#3.14.2.3 Sharpen)
    - [3.14.2.4 Black&White Edge Control](#3.14.2.4 Black&White Edge Control)
    - [3.14.2.5 Sharpen Line](#3.14.2.5 Sharpen Line)
    - [3.14.2.6 De-Purple](#3.14.2.6 De-Purple)
    - [3.14.2.7 DeFalse Color](#3.14.2.7 DeFalse Color)
    - [3.14.2.8 Demoire](#3.14.2.8 Demoire)
  - [3.14.3 Tuning during Demosaic phase two](#3.14.3 Tuning during Demosaic phase two)
  - [3.14.4 Fine tuning demosaic phase three](#3.14.4 Fine tuning demosaic phase three)
- [3.15 Color Correction Matrix（CCM）](#3.15 Color Correction Matrix（CCM）)
- - [3.15.1 Overview](#3.15.1 Overview)
  - [3.15.2 Tuning Theory](#3.15.2 Tuning Theory)
  - [3.15.3 Tuning during phase one](#3.15.3 Tuning during phase one)
  - [3.15.4 Tuning during phase two](#3.15.4 Tuning during phase two)
  - [3.15.5 Fine tuning phase three](#3.15.5 Fine tuning phase three)
- [3.16 Gamma Correction](#3.16 Gamma Correction)
- - [3.16.1 Overview](#3.16.1 Overview)
  - [3.16.2 Tuning theory](#3.16.2 Tuning theory)
  - [3.16.3 Tuning during phase one](#3.16.3 Tuning during phase one)
  - [3.16.4 Tuning during phase three](#3.16.4 Tuning during phase three)
- [3.17 Edge Enhancement](#3.17 Edge Enhancement)
- - [3.17.1 Overview](#3.17.1 Overview)
  - [3.17.2 Tuning Theory](#3.17.2 Tuning Theory)
  - - [3.17.2.1 Edge Enhanced](#3.17.2.1 Edge Enhanced)
    - [3.17.2.2 EE Sharpen](#3.17.2.2 EE Sharpen)
    - [3.17.2.3 Skin Protected](#3.17.2.3 Skin Protected)
    - [3.17.2.4 Depurple](#3.17.2.4 Depurple)
    - [3.17.2.5 CA](#3.17.2.5 CA)
    - [3.17.2.6 DCI](#3.17.2.6 DCI)

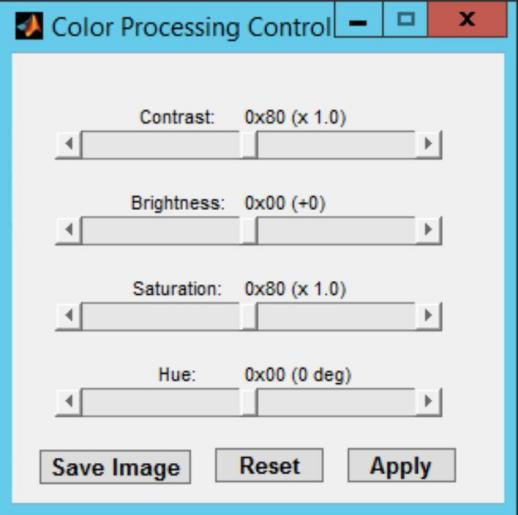

- [3.18 Color Processing](#3.18 Color Processing)
- - [3.18.1 Overview](#3.18.1 Overview)
  - [3.18.2 Tuning Theory](#3.18.2 Tuning Theory)
  - [3.18.3 Tuning during phase three](#3.18.3 Tuning during phase three)
- [3.19 Color Noise Reduction (CNR)](#3.19 Color Noise Reduction (CNR))
- - [3.19.1 Overview](#3.19.1 Overview)
  - [3.19.2 Tuning Theory](#3.19.2 Tuning Theory)
  - [3.19.3 Tuning CNR during phase two](#3.19.3 Tuning CNR during phase two)
  - [3.19.4 Fine tuning CNR phase three](#3.19.4 Fine tuning CNR phase three)
- [3.20 Auto Focus(AF)](#3.20 Auto Focus(AF))
- - [3.20.1 Overview](#3.20.1 Overview)
  - [3.20.2 Tuning theory](#3.20.2 Tuning theory)
  - - [3.20.2.1 Function Descrtiption](#3.20.2.1 Function Descrtiption)
    - [3.20.2.2 AF Statistics](#3.20.2.2 AF Statistics)
    - [3.20.2.3 AF Statistical Sharpness Calculation](#3.20.2.3 AF Statistical Sharpness Calculation)
    - [3.20.2.4 AF Mode Introduction](#3.20.2.4 AF Mode Introduction)
    - [3.20.2.5 PDAF paraments introduction](#3.20.2.5 PDAF paraments introduction)
    - [3.20.2.6 CDAF paraments introduction](#3.20.2.6 CDAF paraments introduction)
    - [3.20.2.7 Hybrid Mode introduction](#3.20.2.7 Hybrid Mode introduction)
  - [3.20.3 AF tuning during phase one](#3.20.3 AF tuning during phase one)
  - [3.20.4 AF tuning during phase two](#3.20.4 AF tuning during phase two)
  - [3.20.5 AF tuning during phase three](#3.20.5 AF tuning during phase three)
[4.x5 Calibration 流程指南](#4.x5 Calibration 流程指南)
- [4.1 校准主流程](#4.1 校准主流程)
- [4.2 黑电平校正](#4.2 黑电平校正)
- - [4.2.1 黑电平校准原始图像拍摄](#4.2.1 黑电平校准原始图像拍摄)

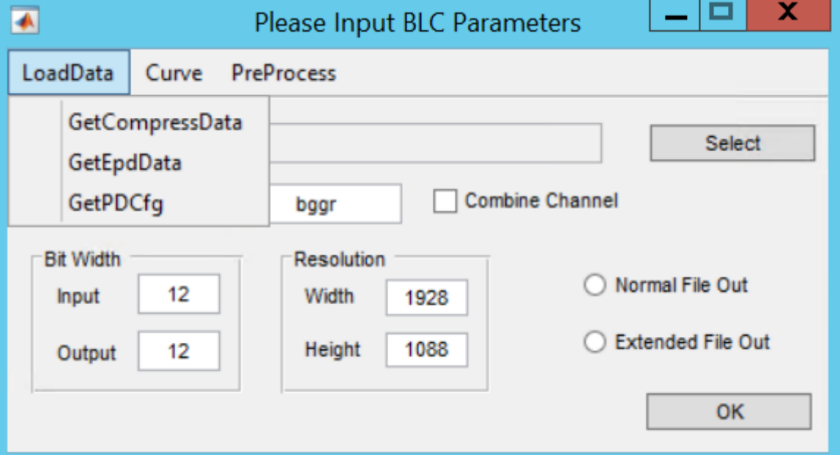

  - [4.2.2 使用黑电平校正工具](#4.2.2 使用黑电平校正工具)
  - [4.2.3 Load Data](#4.2.3 Load Data)

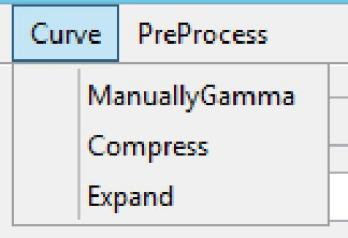

  - [4.2.4 曲线](#4.2.4 曲线)
  - [4.2.5 预处理](#4.2.5 预处理)

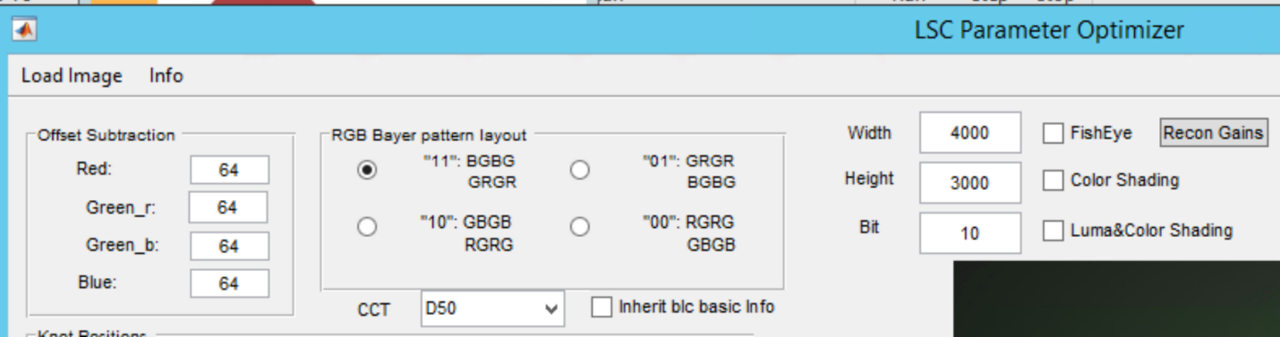

- [4.3 Lens Shading校正工具](#4.3 Lens Shading校正工具)
- - [4.3.1 Lens Shading校正原始图像拍摄](#4.3.1 Lens Shading校正原始图像拍摄)
  - [4.3.2 使用Lens Shading校正工具](#4.3.2 使用Lens Shading校正工具)
  - [4.3.3 加载图像](#4.3.3 加载图像)

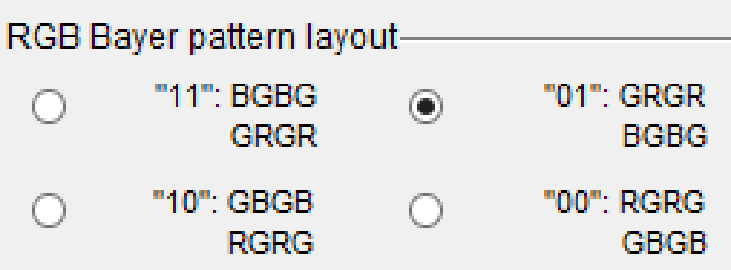

  - [4.3.4 RGB Pattern选择](#4.3.4 RGB Pattern选择)
  - 4.3.5（可选）CCT
  - [4.3.6 继承BLC基本信息](#4.3.6 继承BLC基本信息)
  - [4.3.7 校正方法](#4.3.7 校正方法)

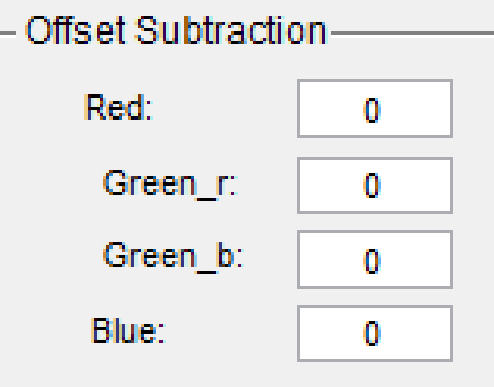

  - [4.3.8 Offset扣除](#4.3.8 Offset扣除)
  - [4.3.9 节点位置](#4.3.9 节点位置)
  - [4.3.10 自动定位初始点](#4.3.10 自动定位初始点)

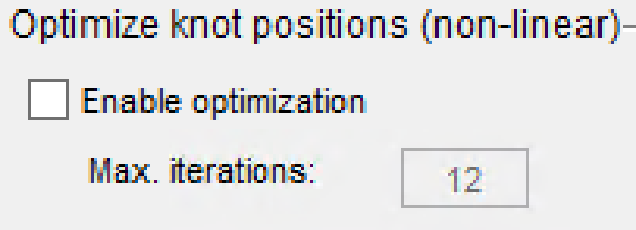

  - [4.3.11 优化节点位置](#4.3.11 优化节点位置)
  - [4.3.12 ALSC节点位置](#4.3.12 ALSC节点位置)
  - [4.3.13 双线性样条拟合](#4.3.13 双线性样条拟合)
  - [4.3.14 比例最大值](#4.3.14 比例最大值)
  - [4.3.15 光衰减](#4.3.15 光衰减)
  - [4.3.16 颜色阴影和亮度&颜色阴影](#4.3.16 颜色阴影和亮度&颜色阴影)
  - [4.3.17 启动选项](#4.3.17 启动选项)
  - [4.3.18 LSC工具的示例输出](#4.3.18 LSC工具的示例输出)
  - [4.3.19 将LSC应用于图像](#4.3.19 将LSC应用于图像)

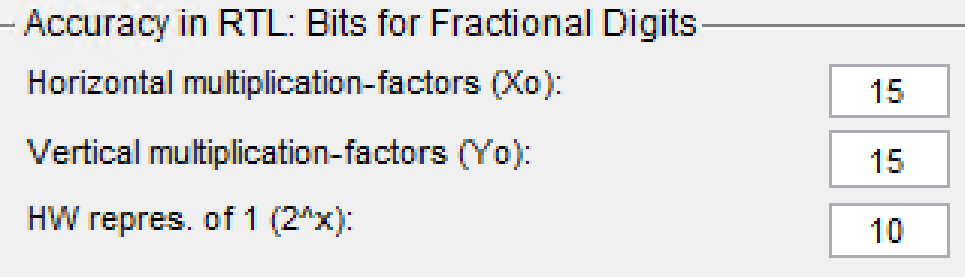

  - [4.3.20 RTL中的精度](#4.3.20 RTL中的精度)
  - [4.3.21 Open Image in Window](#4.3.21 Open Image in Window)
  - [4.3.22 Save Image to File](#4.3.22 Save Image to File)

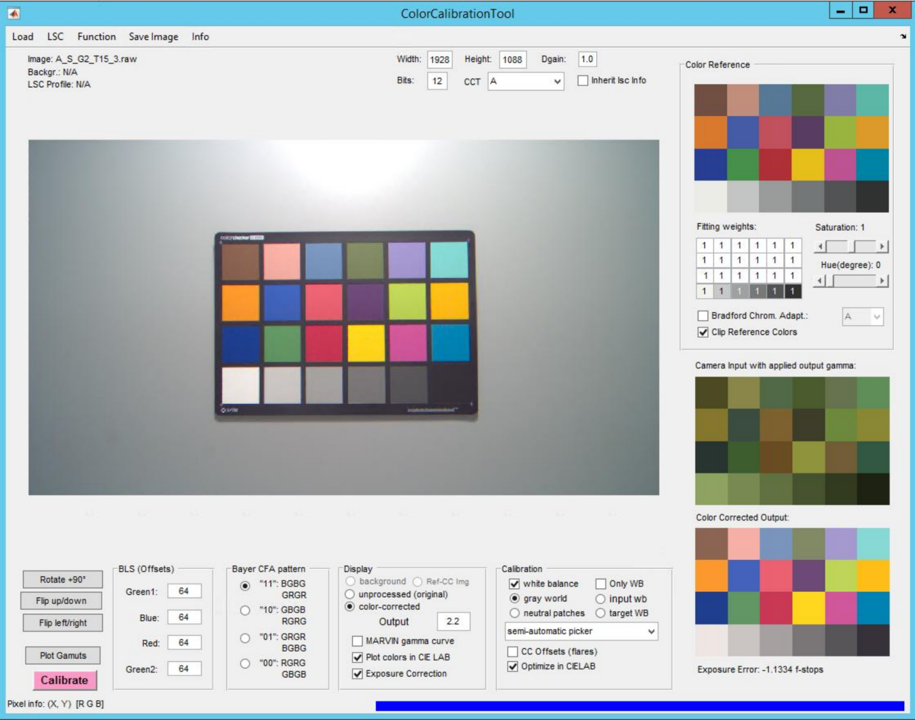

- [4.4 Color Calibration](#4.4 Color Calibration)
- - [4.4.1 色彩校准-原始图像拍摄](#4.4.1 色彩校准-原始图像拍摄)
  - [4.4.2 设置 ColorChecker](#4.4.2 设置 ColorChecker)
  - [4.4.3 X5 ISP的配置](#4.4.3 X5 ISP的配置)

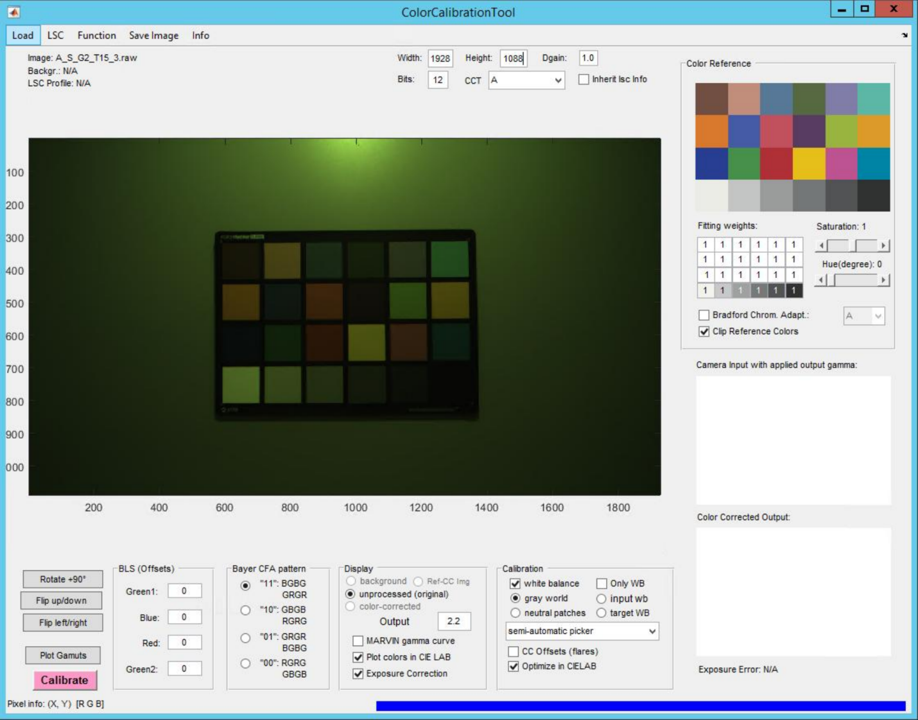

  - [4.4.4 使用色彩校准工具](#4.4.4 使用色彩校准工具)

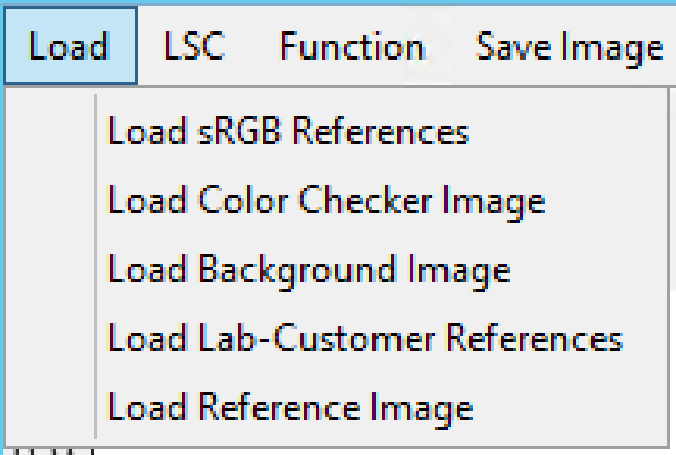

  - [4.4.5 加载](#4.4.5 加载)
  - - [4.4.5.1 加载sRGB参考文件](#4.4.5.1 加载sRGB参考文件)
    - [4.4.5.2 加载Color Checker图像](#4.4.5.2 加载Color Checker图像)
    - [4.4.5.3 加载背景图像](#4.4.5.3 加载背景图像)
    - [4.4.5.4 加载Lab-Customer参考](#4.4.5.4 加载Lab-Customer参考)
  - [4.4.5.5 加载参考图像](#4.4.5.5 加载参考图像)
  - [4.4.6 LSC](#4.4.6 LSC)
  - - [4.4.6.1 （可选）继承LSC信息](#4.4.6.1 （可选）继承LSC信息)
    - [4.4.7 锚点选择](#4.4.7 锚点选择)

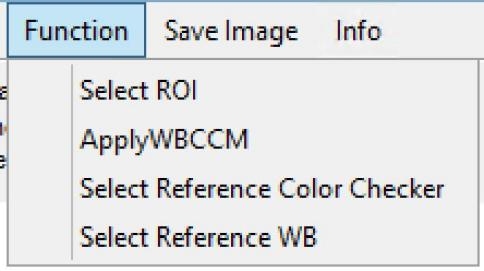

  - [4.4.8 功能](#4.4.8 功能)
  - - [4.4.8.1 选择ROI](#4.4.8.1 选择ROI)
    - [4.4.8.2 （可选）应用WB CCM](#4.4.8.2 （可选）应用WB CCM)
    - [4.4.8.3 选择参考白平衡](#4.4.8.3 选择参考白平衡)
  - [4.4.9 校准](#4.4.9 校准)
  - [4.4.10 保存参数](#4.4.10 保存参数)
  - [4.4.11 保存图像菜单](#4.4.11 保存图像菜单)
- [4.5 自动白平衡工具](#4.5 自动白平衡工具)
- - [4.5.1 自动白平衡原始图像拍摄](#4.5.1 自动白平衡原始图像拍摄)
  - [4.5.2 使用自动白平衡工具](#4.5.2 使用自动白平衡工具)
  - [4.5.3 （AWB V1）为正确的AWB操作选择光源](#4.5.3 （AWB V1）为正确的AWB操作选择光源)
  - [4.5.4 （AWB V1）打开传感器光谱灵敏度](#4.5.4 （AWB V1）打开传感器光谱灵敏度)
  - [4.5.5 （AWB V1）定义照明文件](#4.5.5 （AWB V1）定义照明文件)
  - - [4.5.5.1 照明条件](#4.5.5.1 照明条件)
    - [4.5.5.2 测量照明或CIE照明](#4.5.5.2 测量照明或CIE照明)
    - [4.5.5.3 照明文件格式](#4.5.5.3 照明文件格式)
  - [4.5.6 （AWB V1）AWB V1校准](#4.5.6 （AWB V1）AWB V1校准)
  - - [4.5.6.1 （可选）继承CCM信息](#4.5.6.1 （可选）继承CCM信息)
  - [4.5.7 保存校准数据](#4.5.7 保存校准数据)
  - [4.5.8 打开现有的校准数据](#4.5.8 打开现有的校准数据)
  - [4.5.9 （AWB V2）AWB V2+校准](#4.5.9 （AWB V2）AWB V2+校准)
  - - [4.5.9.1 修改多边形形状](#4.5.9.1 修改多边形形状)
  - [4.5.9.2 调整更多软件参数](#4.5.9.2 调整更多软件参数)

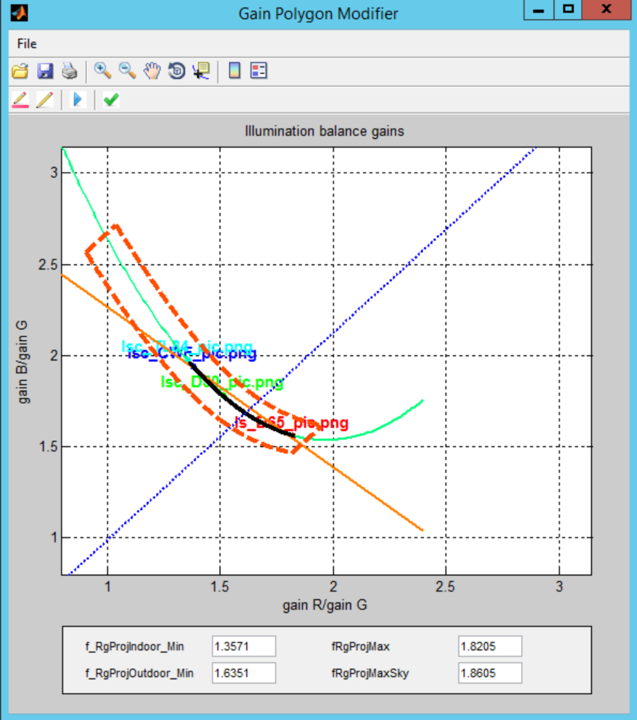

  - - [4.5.9.3 Gain Modifier的示例设置](#4.5.9.3 Gain Modifier的示例设置)
    - [4.5.9.4 （可选）白点评估](#4.5.9.4 （可选）白点评估)
  - [4.5.10 调整tau1和tau2值](#4.5.10 调整tau1和tau2值)
  - - [4.5.10.1 初始设置](#4.5.10.1 初始设置)
    - [4.5.10.2 修改已保存校准文件的tau值](#4.5.10.2 修改已保存校准文件的tau值)
- [4.6 噪声校准工具](#4.6 噪声校准工具)
- - [4.6.1 噪声校准原始图像拍摄](#4.6.1 噪声校准原始图像拍摄)
  - [4.6.2 使用噪声校准工具](#4.6.2 使用噪声校准工具)

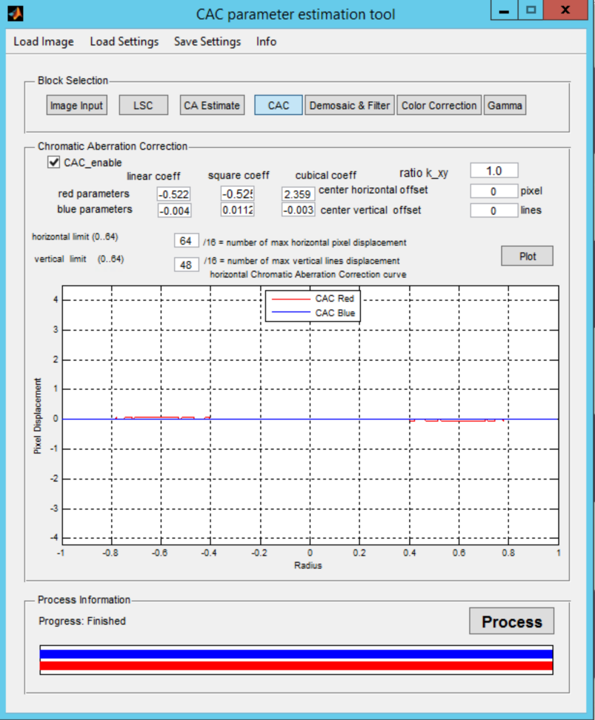

- [4.7 色差校正工具](#4.7 色差校正工具)
- - [4.7.1 色差校正原始图像拍摄](#4.7.1 色差校正原始图像拍摄)
  - [4.7.2 使用色差校正工具](#4.7.2 使用色差校正工具)
  - [4.7.3 菜单栏](#4.7.3 菜单栏)
  - - [4.7.3.1 加载图像](#4.7.3.1 加载图像)
    - [4.7.3.2 加载设置](#4.7.3.2 加载设置)
    - [4.7.3.3 保存设置](#4.7.3.3 保存设置)
  - [4.7.4 块选择](#4.7.4 块选择)
  - - [4.7.4.1 图像输入部分](#4.7.4.1 图像输入部分)

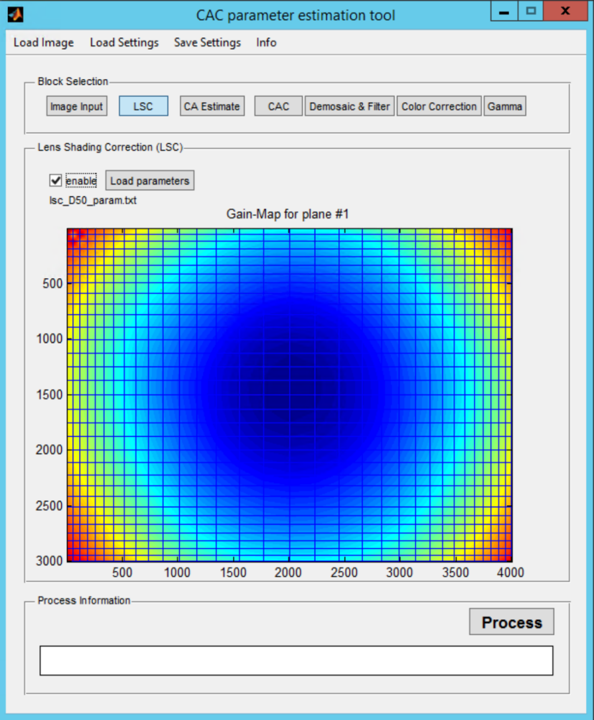

    - [4.7.4.2 LSC部分](#4.7.4.2 LSC部分)
    - [4.7.4.3 色差估计部分](#4.7.4.3 色差估计部分)
    - [4.7.4.4 CAC Section](#4.7.4.4 CAC Section)
    - [4.7.4.5 去马赛克和滤波器部分](#4.7.4.5 去马赛克和滤波器部分)
    - [4.7.4.6 色彩校正部分](#4.7.4.6 色彩校正部分)
    - [4.7.4.7 Gamma校正部分](#4.7.4.7 Gamma校正部分)
  - [4.7.5 色彩处理控制](#4.7.5 色彩处理控制)
  - [4.7.6 处理后图像显示](#4.7.6 处理后图像显示)
  - [4.7.7 测试图像](#4.7.7 测试图像)
- [4.8 默认校准参数文件生成XML](#4.8 默认校准参数文件生成XML)
- - [4.8.1 Defect Pixel色彩校正](#4.8.1 Defect Pixel色彩校正)
  - [4.8.2 自动曝光校准](#4.8.2 自动曝光校准)
  - [4.8.3 HDR/Native HDR](#4.8.3 HDR/Native HDR)
  - [4.8.4 光响应线性](#4.8.4 光响应线性)

0.如何连接X5开发板

0.1 前置工作

准备好camera的hrbe驱动（成功编译）
准备好app层的camera开发固件（成功编译）

0.2连接步骤

在编译好app.img和hbre.img后，将两个估计独立进行烧录更新。然后进入"/app/platform_samples/tuning_tool/"路径下，运行run_tuning.sh脚本，参考命令如下：

bash 复制代码

run_tuning.sh --list: list all case
run_tuning.sh --run [sensor_index]: run this sensor
run_tuning.sh --online/offline/mcm/: Open the data stream in online/offline/mcm/ mode
run_tuning.sh --tune 0/1: close/open tuning_server
run_tuning.sh --log 0/1: increase/decrease log level in logcat
run with [-w 2]: dump 20 yuv from the start
run with [-r 1]: send raw to hbplayer
run with [-f xx]: feedback raw list xx times

具体启动流程如下：

bash run_tuning.sh --tune 1（启动Tuning Server）
bash run_tuning.sh --run sensor_index（激活sensor的isp调试tcp接口）

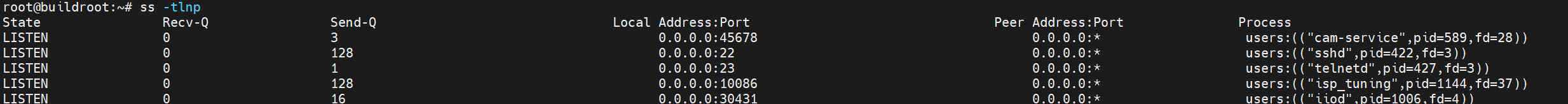

通过 "ss -tlnp"监听tcp窗口，我们可以找到camera和isp_tuning的接口地址。

最后通过ISP调试的上位机，我们就可以正常连接我们的开发板了。

注：如果需要打开详细ISP调试日志，请执行：
bash 复制代码
run_tuning.sh --log 1
之后通过logcat就可以获取ISP相关参数的信息。

1. X5 ISP introduction

1.1 Overview

本文档介绍了Horizon Sunrise X5 图像处理器的测试和调试方案，详细说明了静态图像和动态视频图像质量系统化的调试方法。调试效果会受到CMOS sensor、镜头光学性能、模组结构及图像处理器等因素的影响，因此实际调试中需要结合硬件和项目具体需求采用适合的调试方案。

图像质量测试需要贯穿在整个项目开发周期中，分不同阶段进行针对性的图像质量调优。项目开发中至少要进行两轮比较全面的图像质量评估及调试；图像评估测试需要借助标准的实验室环境对图像质量进行精确的客观评估，实验室环境需要包含可调照度及色温的设备来满足不同光照条件下的测试评估。

本文档包含了客观图像质量测试的相关描述，客观图像质量测试可以较为精确的对图像进行定量分析。部分调试需要在特定的光照条件下进行，可以通过与竞品摄像头进行客观数据对比进行针对性的优化调试。

主观调试需要针对实际场景进行测试，测试中需要使用已调试的效果参数进行多场景的测试，并针对测试结果进行细节优化。对于有特殊应用的摄像头产品，因其应用的特殊性需要针对其特定的产品使用环境进行针对性的优化调试；

文档后续章节具体介绍调试测试方法、调试流程、数据分析及如何通过数据测试分析进行ISP参数调优。

Horizon Sunrise X5可以支持3种模式：Linear，HDR和Native-WDR-lin。文档中主要介绍Linear 模式的图像调试，如非Linear模式的调试方法会进行特别的说明。

1.2 ISP Pipeline

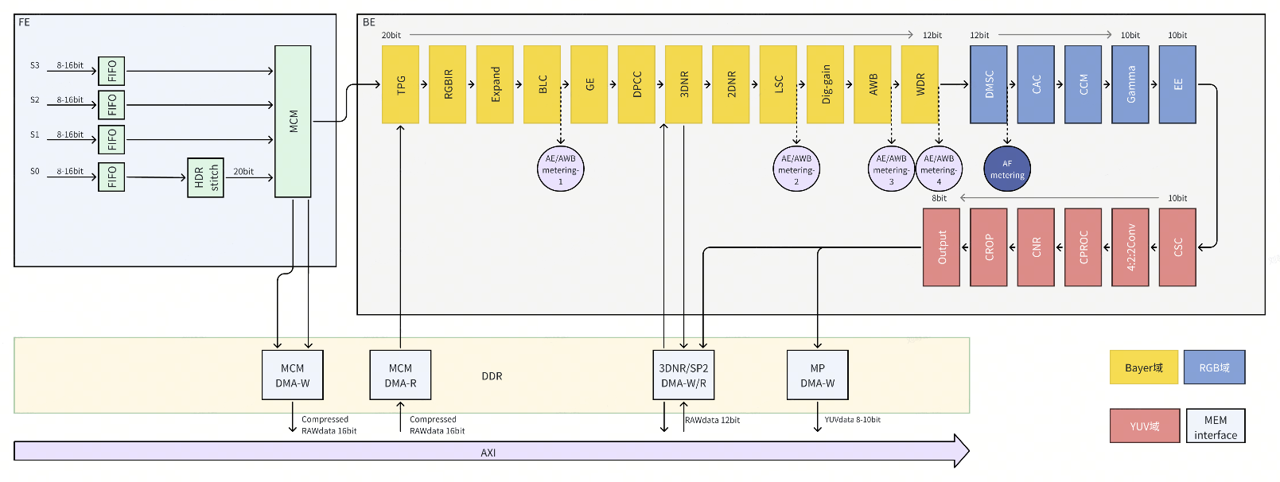

图1-1 算法模块流程图 背景为黄色的模块代表在RAW域进行处理，背景红色的模块代表在RGB域处理，背景蓝色的模块代表在YUV域处理，背景为浅紫色的内容代表AE/AWB的统计计算。虚线引出的四个位置为AE/AWB的统计位置可选的统计位置，可按实际需求切换。

2. ISP Tuning Overview

2.1 Tuning procedure

2.1.1 Tuning equipment

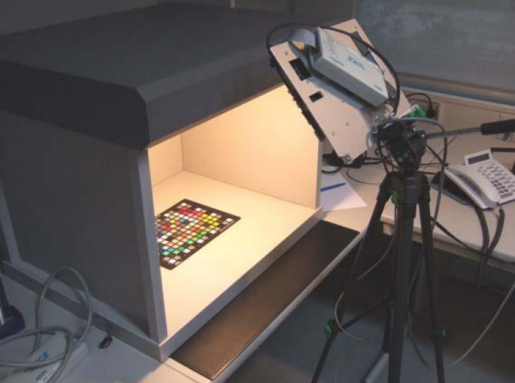

Horizon X5 ISP图像质量的调试需基于实际的应用场景来准备相应的仪器，以保证调试能够顺利进行。以下为Horizon Sunrise X5 ISP进行典型场景调试所需要的实验室设备仪器：

24 X-Rite Color 图卡
Edmund optics Opal diffusing glass
ISO12233 图卡
ISO15739 图卡
2个可调照度的立式灯箱
三角架及摄像头模组固定支架
标准可调色温灯箱
Studio scene
光照度计
曝光测试仪器
DNP灯箱
36阶透射式HDR测试仪器

2.1.2 Tuning in Phases

ISP参数校正流程主要包含三个阶段：

第一阶段：需要确认CMOS sensor能够正确的进行初始化，获取正确的RAW信息，进行特性参数配置；
第二阶段：ISP相关的算法模块基于Sensor特性进行效果优化调试；
第三阶段：系统化的测试评估，系统化综合调试满足各场景的图像质量需求。

图2-1 调试阶段的流程图

Phase 1-Sensor Dependent Calibration

Hobotplayer 是一个集显示与采集数据功能一体的可视化工具，调试时用来采集Raw图和yuv数据。在调试的初期需要使用Calibration tool对sensor进行特性配置。根据各个模块调试的需求采集相应的Raw 图，通过Calibration tool标定sensor的静态调试参数。静态Raw图的采集工具Hobotplayer 和客观参数标定工具Calibration tool的使用请见《X5-Calibration tool工具指南》。

Sensor特性配置和光学特性校正需要使用到如下模块：

Black Level Subtraction

De-Companding (frontend/FE) LUTs. For WDR PWL mode

Noise profile (NP)

Green Equalization(GE)

Dynamic dead pixel correction (Dynamic DPC)

Auto-exposure (AE)

Lens shading correction (LSC)

Auto-white balance (AWB)

Gamma

Color correction matrix (CCM)

Chromatic aberration correction (CAC)

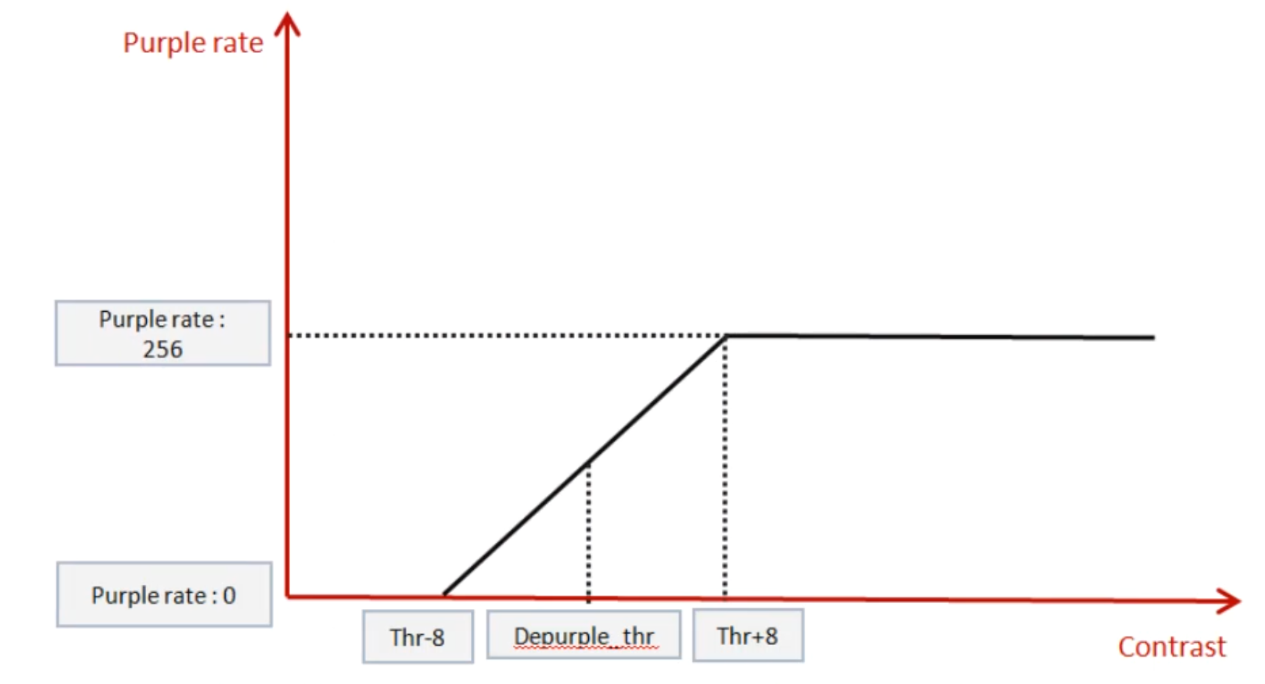

Purple fringe correction (PF)

Phase 2-Algorithem

第二个阶段的调试依赖调试的CMOS sensor特性及选定的ISP算法模式，并对相应的参数依据光照条件进行参数的优化。这个阶段的调试主要通过动态调试工具VTunerClinet进行实现，VTunerClinet的使用请见《X5-VtunerClient工具指南》。基于对以下模块的系统化调试来对图像质量按场景需求进行优化。

Stitching

2DNR

3DNR

Demosaic

WDR（LTM）

Color noise reduction（CNR）

Edge Enhanced

ISP modules

Phase 3-Fine tuning

因前面两个阶段调试的参数可能不能覆盖到所有场景，导致部分场景出现不适合或不能接受的图像效果,

需要在第三阶段针对一些特定的场景进行细节优化。一般来说，这个阶段的调试需要使用到不同亮度及不同色温的光照条件。需要在不同光照环境下进行对应的测试，来评估调试的参数是否能覆盖足够多的真实场景。图像效果的分析需要结合主观和客观两方面进行综合评估。对于这些需要调试的场景，在重新调试参数前需要先对当前图像质量和参数进行分析对应后再进行。通过反复测试及调试确定调试方向，找到改善问题的关键参数后再进行适当优化。

在第三阶段通常需要调试的ISP模块如下：

2DNR 强度

3DNR 强度

CNR 强度

WDR 强度

CCM模块色彩饱和度强度

Demosaic

EE 强度

注：在整个三个阶段的调试过程中需要注意，初始化之后的任何修改都可能影响到后续模块的效果，如色彩还原、降噪效果及图像细节等。相应的解决方法是按照图示的方式进行迭代调试。例如若需要调试Black

level Subtraction模块，因为BLS是ISP pipeline中的第一个模块，会影响到颜色和噪声/细节，所有其他的模块都需要重新调试。

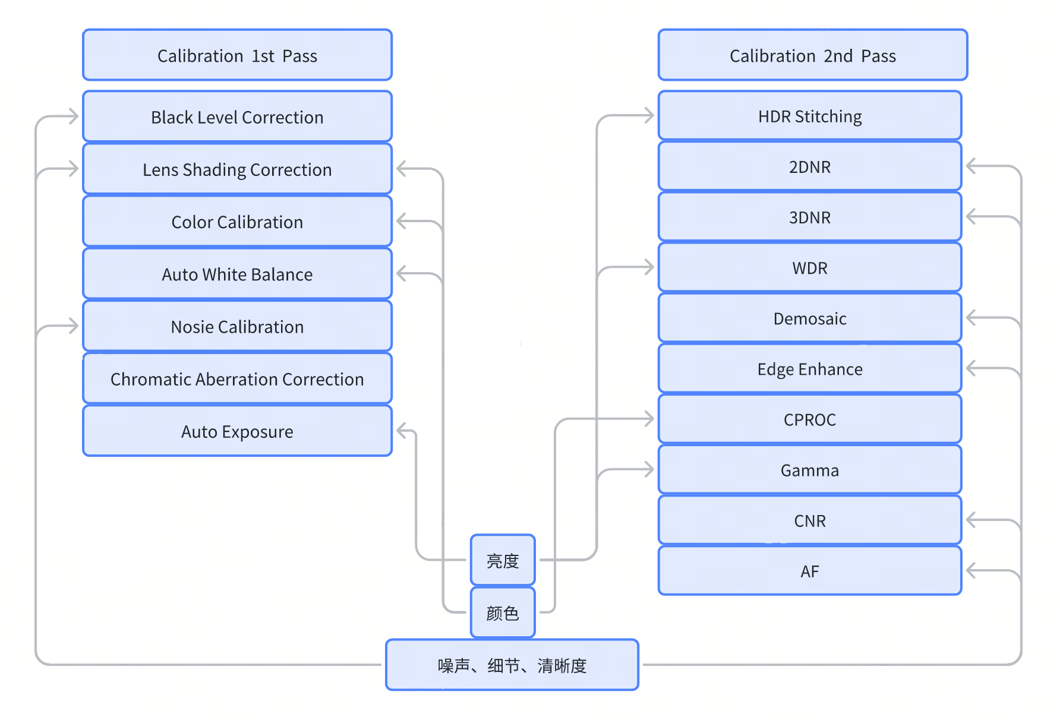

图2-2 Tuning cycles

2.2 System Requirement for ISP tuning

调试前需要对相关的设备及环境信息进行核实确认：

2.2.1 ISP Information

产品应用场景及画质需求
ISP调试结果交付方式
ISP图像处理框图
图像处理的应用模式：Linear，HDR，Native-WDR-lin等
数据输入的格式及bit位深
待调画面的分辨率与帧率
所调试sensor的Color pattern mode
是否需要使用OTP参数
是否具备内置ISP

2.2.2 Sensor Configuration Information

高动态模式（HDR），sensor曝光比及曝光时间的限定信息
宽动态模式（WDR），sensor的规格书资料及其解压节点信息
Sensor可设置的曝光和增益范围
Sensor支持的帧率和分辨率
Sensor输出的数据格式
Sensor raw原始数据结构

2.2.3 Sensor Optical Information

模组个体硬件性能一致性评估
红外截止滤光片的特性
黑电平的温漂及是否随模拟增益变化

2.3 ISP Modes

调试过程致力于确定ISP图像处理中各模块参数的最佳值。这些参数会保存在相应的文件中，从调试工具Calibration Tool和VTunerClinet中可以获取相应的参数文件。主要调试参数文件说明如下：

文件名	描述
Sensor_Calibration.XML	模组的标定文件，包含BLC、LSC、CCM、WB、NoiseProfile等同模组本身特性相关需要基于模组RAW数据标定得到的数据
Sensor_Tuning.json	ISP Pipeline中的各模块的调试参数配置，包含Manual和Auto模式下的参数配置和模组标定参数

表2-1 ISP初始调试配置文件说明

2.4 Tuning Tools (Calibration Tool/VTunerClient)

Horizon X5 ISP通过两个工具来辅助效果调试，静态校正工具Calibration Tool和动态调试工具 VTunerClient。.

2.4.1 Calibration Tool

Calibration Tool用于生成static calibration file，在参数集成时要用到这个文件，一般命名为sensorName.json或sensorName.xml。该文件包含了一些与lens和sensor相关的tuning参数，例如black level，shading lookup tables，以及AWB算法中开放用于tuning的参数。

Tuning第一阶段的目标主要就是通过Calibration Tool去校准得到static calibration file。这个工具在之后的阶段里也有可能会用于修正之前的校准错误或问题。

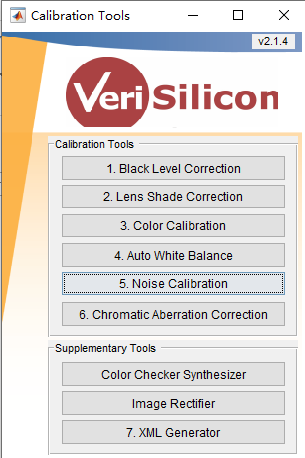

图2-3 Calibration Tool主界面 在使用Calibration Tool的时，可按照界面中的序号进行，逐个模块进行标定。也可以单独运行其中的单个模块进行参数标定。标定完成后，通过XML Generator生成的对应的static calibration file。

2.4.2 VTunerClient

VTunerClient可以用来修改各个模块的效果参数，修改参数后的效果会实时的在Hobotplayer工具显示的画面上体现出效果变化。在VTunerClient的调试界面上，效果参数是按照功能模块进行分类的，在对应的模块中可以进行参数的修改。VTunerClient导入Calibration Tool校正得到的效果文件后会调整对应模块的参数。调试完成后可以保存当前的调试参数.json文件。VTunerClient界面如下：

图2-4 VTunerClient 调试界面

2.4.3 Hobotplayer

Hobotplayer是用来实时显示设备画面的工具，也用于保存不同数据格式图像数据，例如RAW，YUV，BMP，JPG。Hobotplayer的界面如Figure 2.2‑3，页面参数说明见Table 2.2-2。在Init_config内设置正确的设备IP和端口后点击左侧功能栏的connect按钮即可看到数据流。若要dump raw需要勾选raw_en，然后在raw_num栏输入大于0的自然数，再勾选save_raw框。

图2-5 Hobotplayer界面

模块	功能	说明
version select (part 1 in Figure 2.5)	选择平台	选择对应的平台
network (part 2 in Figure 2.5)	网络连接/断开	-
mode-select (part 3 in Figure 2.5)	网络传输/静态显示切换	实时数据流选dynamic-display 打开静态数据选static-display
image-options (part 4 in Figure 2.5)	显示图片的信息和帧号	-
save-config (part 5 in Figure 2.5)	保存raw或者yuv	先在raw_num/yuv_num栏输入数字后勾选save_raw/ save/yuv即可保存
raw-channel (part 6 in Figure 2.5)	分通道显示raw图	勾选raw_en后可看到raw图，一般使用raw_l_win
init_config (part 7 in Figure 2.5)	配置网络和端口号	开发板网络IP
Apply (part 8 in Figure 2.5)	确认配置	-

表2-2 Hobotplayer初始配置界面说明

3 ISP Tuning Modules

3.1 Auto-Exposure (AE)

3.1.1 Overview

自动曝光(Auto-Exposure，AE)是通过调整图像的亮度，来准确还原当前场景的亮度。尽管AE在表征Sensor的特性中扮演次要的角色，但其在整个ISP调试过程中属于最基础的关键模块，可以使用VTunerClinet 分三个步骤来对AE做调整。

第一阶段：调试其它模块时，可以手动设定AE。这依赖于每个模块对曝光的要求，具体要求在每个模块的调试文档中会有详细的说明。
第二阶段：参照客观指标要求，在实验室中对大部分场景AE参数进行校正。
第三阶段：微调AE参数以适合所有场景。主要调整依据增益动态变化的参数。

3.1.2 Tuning Theory

下图是AE处理的流程图：

图3-1 AE处理流程图

3.1.3 统计位置

Pipeline中AE有4个统计位置，如下所示。

图3-2 AE统计数据节点

3.1.4 统计数据存储与处理

ISP 自动曝光控制的通用统计模块将整个图像分割为 32×32 块，并计算每个通道（R、GR、GB、B）的平均值。这些平均值作为统计数据输出，用于实现自动曝光。

对于32×32统计阵列内的每个子块，输出1个32 位的统计数据，其中包含 R、GR、GB 和 B 通道的平均值，统计数据的数据结构如下图所示。如果是HDR mode的sensor，统计数据处理计算过程中，会将每个Block的亮度值与HDR ratio做倍乘。

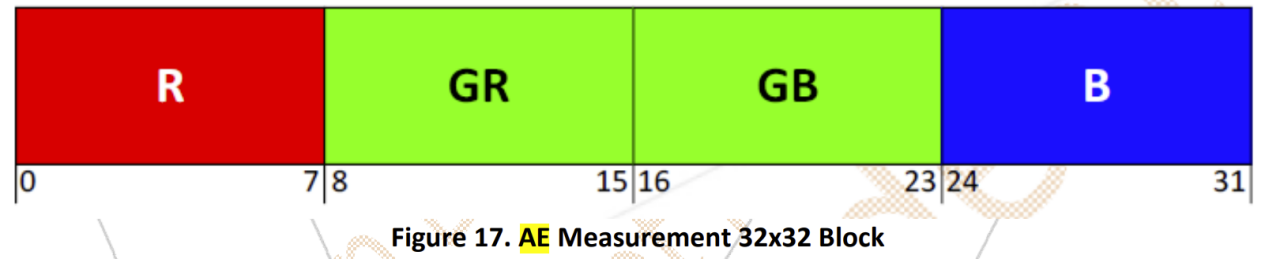

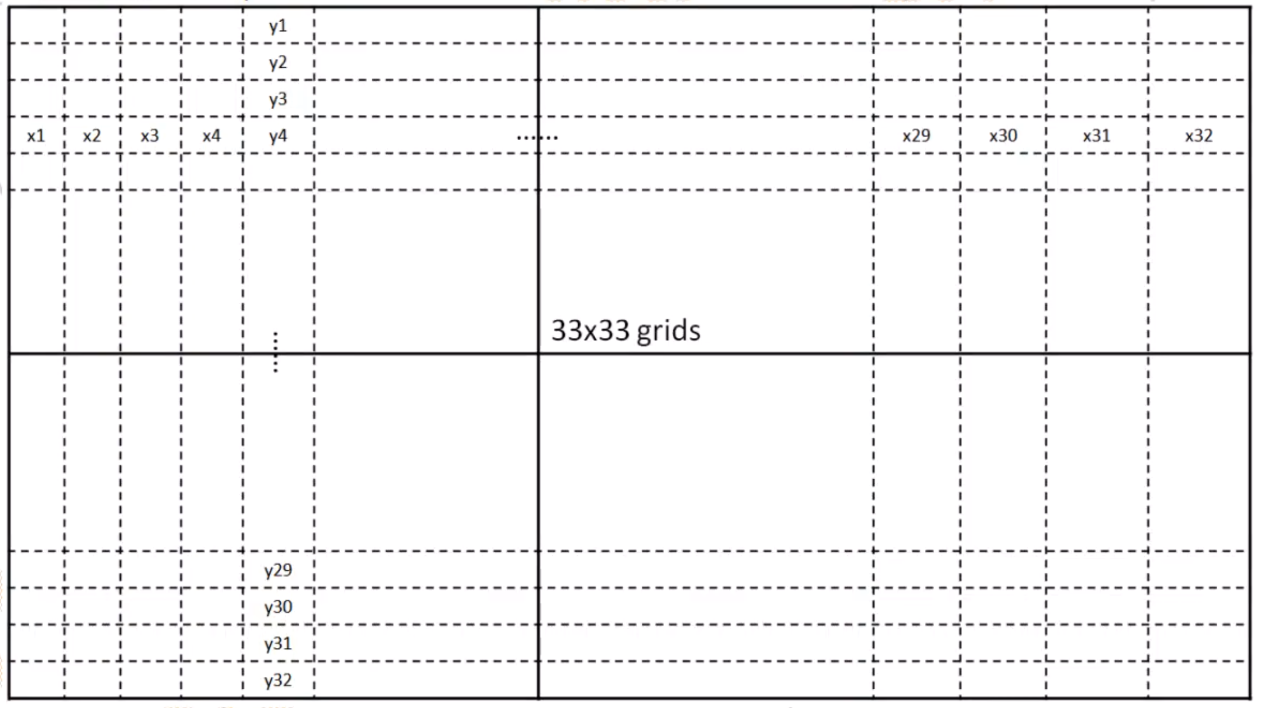

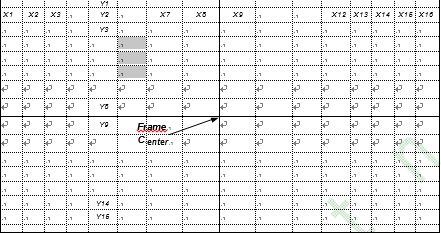

图3-3 AE/AWB统计数据存储格式 以linear模式3840x2160分辨率的图像为例，32×32个窗格在图中的分布情况如下图所示： ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/761e5044a7b740d4898b805574d68de8.png) 图3-4 AE/AWB统计demo

3.1.5 Metering Mode

自动曝光（AE）的测光功能是将图像分为多个块，并统计每个块的亮度进行计算得到图像的实际亮度。统计网格覆盖了整个图像，用于收集曝光相关的统计数据。通过配置不同数量的感兴趣区域（Region of Interest，ROI）及对应每个ROI的权重，可以调整AE的测光模式以适应不同的应用场景。

以下是不同AE测光模式：

(默认) 平均测光。在此模式下，图像被分为32 x 32个块，图像亮度为所有块的平均亮度。
ROI测光。在此模式下，图像被分为多个块。块的数量由roiNumber指定。图像亮度由平均测光模式测量的图像平均亮度和根据roiWeight指定权重的所有ROI的平均亮度决定。roiWeight的值越大，对ROI平均亮度的重视程度越高。

ROI测光包括如下操作：

ROI配置。在初始化时，默认最多可以配置25个ROI区域。这些区域可以根据场景的需求来选择。例如要拍摄的主体位于画面的中心，则可以将中心区域设置为ROI，以确保主体曝光准确；
权重分配。每个ROI区域和非ROI区域的权重可以单独配置。权重决定了该区域在计算总体曝光时的影响程度。例如，对于重要的区域可以设置更高的权重，以确保这些区域在曝光计算中占有更大的比重。
区域重叠处理：当ROI区域与32x32的block块存在重叠时，系统会根据block块落在ROI区域中的比例来进行权重的叠加。这意味着，如果一个block块只有一部分覆盖了ROI区域，那么它在曝光计算中的权重会按照覆盖的比例来调整。

调试相关参数见下表

Parameter	Type	Range	Description	Default Value
roiNumber	uint8_t	[0, 25]	The number of ROI regions.	0
roiWeight	float	(0, 1)	The weight of the average brightness of the ROI area, which is weighted against the overall average brightness of the entire image during metering.	0.5
roiWindow	类型：Vsi3ARoiWindow_t[25*5] where Vsi3ARoiWindow_t{float32_t fx; float32_t fy; float32_t fw; float32_t fh; float32_t weight}	Weight:[0, 255]; Others:changes with the image size	The ROI window position and size. l fx: the starting position of each ROI in the horizontal direction. l fy: the starting position of each ROI in the vertical direction. l fw: the width of each ROI. l fh: the height of each ROI. l weight: the weight of each ROI.	[0, 0, 100, 100, 1]
expV2WindowWeight	float[32*32]	[0, 255]	The weight of every block in the image.	1

表3-1 统计窗口ROI配置 通过这种灵活的配置和权重分配，AE测光能够适应各种复杂的应用条件，从而实现更准确的自动曝光。这对于提高图像质量，尤其是在动态变化的环境中，是非常重要的。

3.1.6 Scene Adaption

自适应AE是一种智能曝光技术，用于在背光或低光场景下基于场景评估调整目标平均亮度。

要使用自适应AE，首先需要启用场景评估。自适应AE处理后的设定点值由自适应AE处理前的设定点值和压缩的设定点值按targetFilter权重共同决定。基础的自适应AE参数见下表

Parameter	Type	Range	Description	Default Value
semMode	enum	{CAMDEV_AE_SCENE_EVALUATION_FIX, CAMDEV_AE_SCENE_EVALUATION_ADAPTIVE}	Whether to enable the scene evaluation function. Value range: l CAMDEV_AE_SCENE_EVALUATION_FIX: disable scene evaluation. l CAMDEV_AE_SCENE_EVALUATION_ADAPTIVE: enable scene evaluation.	CAMDEV_AE_SC ENE_EVALUATIO N_FIX
targetFilter	float	(0,1)	The weight to get the setPoint value after adaptive AE. The greater the parameter value, the more contribution the setPoint value before the processing of adaptive AE make to the setPoint value after the processing of adaptive AE.	0.5

表3-2 基础自适应AE参数

3.1.7 背光场景补偿

关键参数见下表：

Parameter	Type	Range	Description	Default Value
wdrContrastMin	float	(0, 255)	the threshold c1 for determining normal exposure. If the brightness of the current frame is less than c1, the exposure is normal.	10
wdrContrastMax	float	(0, 255)	The threshold c2 for determining strong backlight. If the brightness of the current frame is greater than c2, the backlight is strong. If the brightness is less than c2 but greater than c1, the backlight is mild.	110

表3-3 背光补偿参数

如果降低wdrContrastMin和wdrContrastMax，即减少逆光限制的最小值和最大值，图像中的低亮度区域将显著变亮，接近设定点，但高亮度区域可能会过曝。

如果提高wdrContrastMin和wdrContrastMax，即增加逆光限制的最小值和最大值，图像的整体亮度将接近设定点，图像中的低亮度区域将略微变亮并保持相对暗淡。

3.1.8 低光场景补偿

当前帧的低光级别取决于帧的曝光。曝光越大，照明条件越暗，设定点需要压缩得越多。

在低光条件下拍摄的照片往往噪点较多。如果设定点过大，AE调整后的图像会更亮，噪点也会被放大。因此，对于较低的环境亮度，设定点应适当压缩。AE支持动态调节HDR/Linear两种模式在暗光环境下收敛目标值，以优化暗光环境下图像的画面表现。两种模式的调试方法类似，动态调整后暗光环境下AE收敛的目标值变化形式见下图（以Linear模式为例）。

图3-5 AE低光补偿逻辑示意图 列出了在线性模式和HDR模式下调整暗光条件下目标亮度的参数。

Parameter	Type	Range	Description	Default Value
lowlightLinearLevel	uint32_t	[0,16]	The number of nodes in the Gain / Repress array in linear mode.	4
lowlightLinearRepress	float[5]	[0,1]	The array of compression ratios for the target brightness that varies with the gain in linear mode.	[1.0, 0.8, 0.6,0.4, 0.4]
lowlightLinearGain	float[5]	[0,255]	The array of key node values of the total gain of the sensor in linear mode.	[4.0, 8.0, 16.0, 32.0, 100.0]
lowlightHdrLevel	uint32_t	[0,16]	The number of nodes in the Gain / Repress array in HDR mode.	4
lowlightHdrRepress	float[5]	[0,1]	The array of compression ratios for the target brightness that varies with gain in HDR mode.	[1.0, 0.8, 0.8,0.8, 0.8]
lowlightHdrGain	float[5]	[0,255]	The array of key node values of the total gain of the sensor in HDR mode.	[4.0, 8.0, 16.0, 32.0, 100.0]

表3-4 低光补偿参数

可以设置lowlight{X}Level（X=Linear或HDR）参数来控制亮度级别的数量。0

lowlight{X}Gain（X=Linear或HDR数组的第n个（n=1到16）元素表示第n个亮度级别的曝光值。随着n的增加，曝光增加，环境亮度降低。

设定点的压缩比由lowlight{X}Repress（X=Linear或HDR）控制。元素索引越大，压缩级别越高。

图3-6 低光场景target值随Gain关系图

3.1.9 Damp Control

Damp Control是用于控制AE收敛状态的功能，通过调整对应的参数，控制AE的收敛速度，使帧之间的曝光更平滑。下表列出了与AE阻尼相关的参数。

Parameter	Type	Range	Description	Default Value
dampOver	float	(0,1)	A value that affects the convergence speed of AE, when AE is transitioning from an overexposed state. The smaller the value, the faster the convergence.	0.7
dampUnder	float	(0,1)	A value that affects the convergence speed of AE, when AE is transitioning from an underexposed state. The smaller the value, the faster the convergence.	0.7
dampOverGain	float	(0,128)	A value that controls the exponent of the damping factor when AE is transitioning from an overexposure state. The greater the value, the faster the convergence.	1
dampUnderGain	float	(0,16)	A value that controls the exponent of the damping factor when AE is transitioning from an underexposure state. The greater the value, the faster the convergence.	1
dampOverRatio	float	(1,4)	The threshold for the AE convergence towards the target mean luminance in the overexposure direction. The greater the value, the smaller the fast convergence range. Within this threshold and the target mean luminance, the convergence is gradual.	2
dampUnderRatio	float	(0,1)	TThe threshold for the AE convergence towards the target mean luminance in the underexposure direction. The smaller the value, the smaller the fast convergence range. Within this threshold and the target mean luminance, the convergence is gradual.	0.5

表3-5 AE阻尼参数

dampOverRatio和dampOverGain这两个参数通常用于控制系统响应的速度和稳定性。减少 dampOver或增加 dampOverGain ，AE 在高光条件下更快地收敛；减少 dampUnder或增加 dampUnderGain，AE 在低光条件下更快地收敛。增加 dampOverRatio，高光条件下快速收敛范围变小；减少 dampUnderRatio，低光条件下快速收敛范围变小。各参数关系示意图如下。

图3-7 AE damp示意图 因此，如果需求快速收敛，建议将dampOverRatio调整得小一些，同时将dampOverGain调整得大一些。这样的配置会使系统更快地响应变化，但同时也要注意不要过度调整，以免引起系统的不稳定。在实际应用中，需要根据系统的具体响应和性能进行微调，以达到最佳的系统性能。

3.1.10Anti-Flicker

Anti-flicker(防闪烁)功能用于减少由人造光源（如荧光灯和LED灯）引起的图像闪烁，通过检测光源频率并根据检测到的频率设置防闪烁模式，确保相机的曝光时间与环境光源的频率同步，目前，anti-flicker支持以下三种状态：

50赫兹（Hz）：适用于大多数欧洲国家和亚洲部分地区的电源频率。
60赫兹（Hz）：适用于美国和部分美洲国家的电源频率。
客制化Flicker：用户可以根据自己的需要设置特定的光源频率。这对于那些标准电源频率不是50Hz或60Hz的特殊环境非常有用。用户应根据自己的具体需求和环境条件选择合适的Anti-flicker设置。关键参数见下表

Parameter	Type	Range	Description	Default Value
antiFlickerMode	enum	AMDEV_FLIKER_PERIOD_OFF/CAMDEV_FLIKER_PERIOD_50Hz/CAMDEV_FLIKER_PERIOD_60Hz/CAMDEV_FLIKER_PERIOD_USER_DEFINED	The anti-flicker mode. Value range: l (Default)AMDEV_FLIKER_PERIOD_OFF: disable anti-flicker l CAMDEV_FLIKER_PERIOD_50Hz: the anti-flicker mode for lights whose flickering frequency is 50 Hz. l CAMDEV_FLIKER_PERIOD_60Hz: the anti-flicker mode for lights whose flickering frequency is 60 Hz. l CAMDEV_FLIKER_PERIOD_USER_DEFINED: the anti-flicker mode for userdefined light flickering frequency.	AMDEV_FLIKER_PERIOD_OFF

表3-6 Anti-Flicker 配置参数

3.1.11 Motion Detection

运动检测在自动曝光（AE）算法中是一个重要的功能，特别是在环境亮度剧烈变化或相机快速移动的情况下，避免因为环境变化过快而导致的曝光抖动。具体流程如下：

当环境亮度或相机位置快速变化时，如果系统检测到连续的帧之间亮度变化超过预设的阈值（motionThreshold），它会判断场景正在快速变化，AE会进入"lock"状态，即暂时锁定当前的曝光设置。

一旦环境稳定，AE会退出"lock"状态，重新开始自适应曝光调整，以适应新的环境亮度。

用户可以根据自己的需求调整AE算法的参数，例如调整曝光锁定的灵敏度或曝光调整的速度。AE运动检测处理流程见下图。

图3-8 AE Motion Detection处理流程 AE运动检测的关键参数见下表

Parameter	Type	Range	Description	Default Value
motionFilter	Float	(0,1)	The damping factor when calculating motion vectors. The larger the value is, the more likely the current frame is considered to be in motion. This parameter controls the cumulative calculation of motion vectors. A greater value of motionFilter means the change of motion vectors is smoother but less timely updated. This may result in the case where the motion amplitude of the current frame is significant, but is not detected by the motion detection functionality.	0.5
motionThreshold	Float	(0,1)	The threshold for determining whether the system is in motion. When the motion vector exceeds this threshold, the current frame is considered to be in motion. This parameter determines the sensitivity of motion detection. You can reduce its value to improve the sensitivity. A more sensitive motion detection means that even slight movement of objects in the image during exposure time will be considered as motion.	0.7

表3-7 AE Motion Detection控制参数

3.1.12 Exposure Decomposition Table

曝光分解表提供与曝光相关的参数，包括曝光时间 (exposureTime)、数字增益 (dGain)、模拟增益 (aGain) 和图像信号处理增益 (ispGain)。通过使用 expDecomposeCustom 和 expTableNum，可以启用并定义曝光分解表，然后获取与曝光相关的参数。分解曝光量用到的曝光时间步长和Gain步长，在Sensor驱动中配置。关键参数见下表。

Parameter	Type	Range	Description	Default Value
aGain	float32_t[expTableNum-1]	based on sensor limited value	Sensor analog gain array	1
dGain	float32_t[expTableNum-1]	based on sensor limited value	Sensor analog gain array	1
ispGain	float32_t[expTableNum-1]	(0,255)	ISP gain array	1
exposureTime	float32_t[expTableNum-1]	based on sensor limited value	The number of nodes in the exposure decomposition table.	0
expTableNum	uint_8[expTableNum-1]	[0,8]	The number of nodes in the exposure decomposition table.	0
expDecomposeCustom	bool[expTableNum-1]	{true, false}	Whether to customize exposure decomposition scheme within the sensor driver.	false

表3-8 AE基础曝光配置参数 以下是通过查找表来解释分解过程的方式。首先，我们定义下述公式：

N e w e x p o s u r e = e x p o s u r e T i m e ∗ d G a i n ∗ a G a i n ∗ i s p D g a i n New exposure=exposureTime* dGain*aGain*ispDgain Newexposure=exposureTime∗dGain∗aGain∗ispDgain

下面的表格是一个曝光分解表的示例。

Parameter		e0 a0 d0 i0<Exposure< e1 a0 d0 i0		e1 a0 d0 i0<Exposure< e1 a1 d0 i0		e1 a1 d0 i0<Exposure< e1 a1 d1 i0		e1 a1 d1 i0<Exposure< e1 a1 d1 i1
Exposure time	e0	Exposure/ a0 d0 i0	e1	e1	e1	e1	e1	e1	e1
aGain	a0	a0	a0	Exposure/ e1 d0 i0	a1	a1	a1	a1	a1
dGain	d0	d0	d0	d0	d0	Exposure/ e1 a1 i0	d1	d1	d1
ispGain	i0	i0	i0	i0	i0	i0	i0	Exposure/ e1 a1 d1	i1

表3-9 AE 曝光表示例

上图展示了一个通用的曝光分解表。在此示例中，仅列出了两个级别作为说明，所有其他级别之间的曝光参数分解模式都遵循这两个级别展示的模式。当曝光落在两个级别之间时，首先增加曝光时间，然后依次增加 aGain、dGain 和 ispGain。

实际生效的曝光配置受曝光参数和软件驱动配置两方面的影响，若配置的曝光表范围在软件驱动配置的范围内，将按照曝光表的配置下发曝光参数；若配置的曝光表范围大于软件驱动配置的范围，将会按照驱动配置的范围下发曝光参数，并且向用户侧报warning。例如驱动配置的曝光时间范围是5ms_{20ms，若曝光表配置的曝光时间范围是10ms}20ms，那么实际生效的曝光时间将按曝光表的范围进行下发，最小曝光时间为10ms，最大曝光时间为20ms，软件侧不会报错。若此时曝光表配置的曝光时间范围是1ms~30ms，那么实际生效的最小曝光时间为5ms，最大曝光时间为20ms，且软件侧会提示曝光表越界的warning。增益设置也同理。曝光表配置时建议与软件驱动配置的范围一致，避免出现曝光效果不符预期的情况。

3.1.13 Tuning during phase one

在调试第一阶段，Black Level和AWB模块需要设定符合条件的值（具体值可参考各模块的详细说明）。在ISP pipeline一些前端模块的调试过程中，对AE要求不高，不一定达到准确的曝光值。针对这种对AE要求不高的模块，可以通过VTunerClinet使能Manual AE来控制图片的亮度。

3.1.14 Fine tuning AE phase two

完成下表中的先决条件设定后，AE调试可以作为第二阶段调试的初始值。

先决条件	状态 / 值
Sensor driver	Fully tested
Black level	Tuned
Lens shading	Tuned
WDR	Disabled
Initial gamma	Set
Set initial AE_LDR_Target	Objectively chosen according to the output gamma chosen

表3-10 AE 第二阶段先决条件

调试流程

调试流程如下图所示：

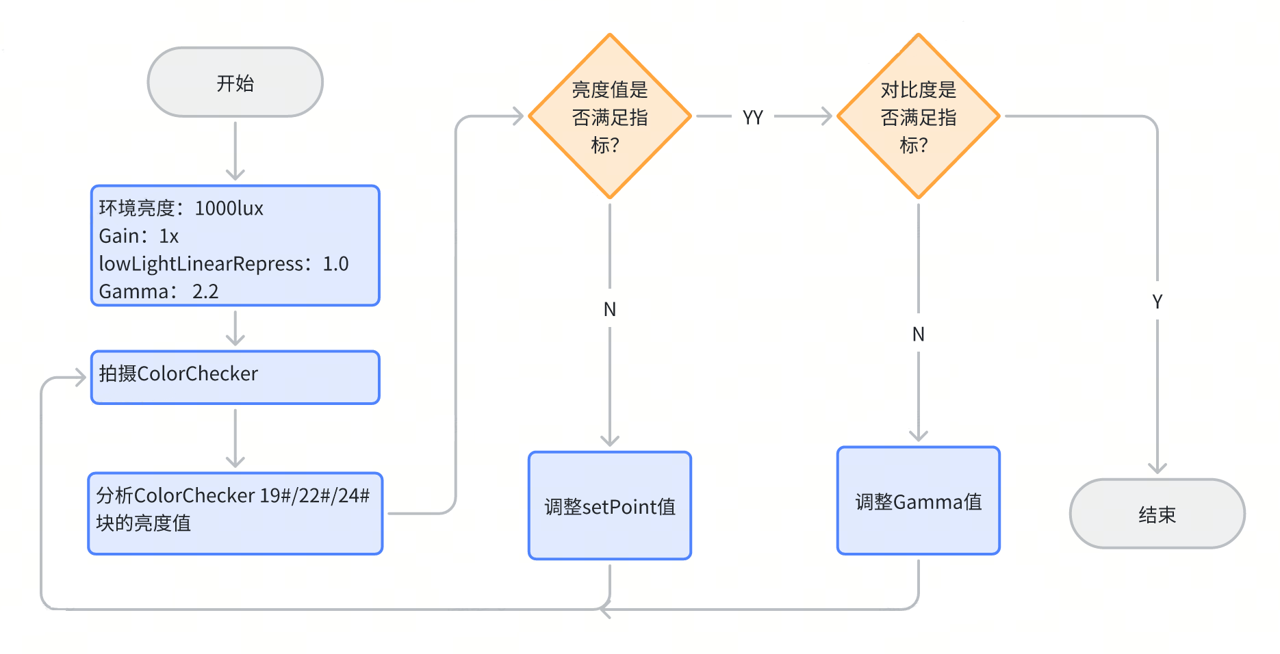

图3-9 AE第二阶段流程图 在实验室环境中检查AE的初始表现。将ColorChecker置于1500lux环境中，确保ColorChecker占比在30% ~ 50%（如下图所示）。拍图并通过Imatest的ColorChecker功能分析灰度值，也可以通过Adobe Photoshop 或者 GIMP手动分析ColorChecker 中的灰度值。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/2051f67fc9bc483487ede41019eec82f.png) 图3-10 ColorChecker 占比

使用Imatest分析

Imatest 功能会输出exposure error 和 density response and curve fit测量指标。f-stop值在-0.25 ~ 0.25 间都是可以接受的。建议测量得到的f-stop值在 -0.1 ~ 0之间。

图3-11 曝光测量指标

使用Photoshop或GIMP分析

使用ROI选择工具选取ColorChecker中的每个灰块中的部分区域。对每个Patch而言，定义好选择区域后，使用intensity/luminance 直方图来计算所选区域的均值。

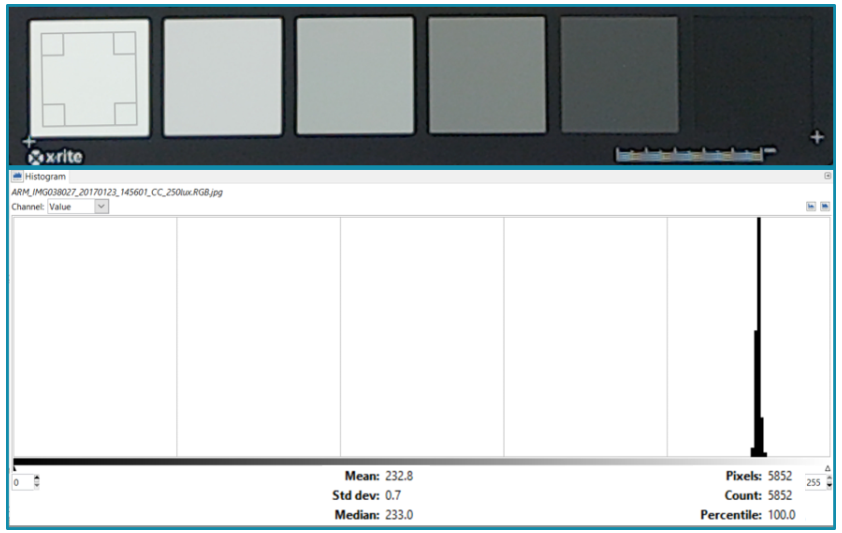

图3-12 灰块像素均值测量 对8-bit直方图而言，每个灰块像素均值的可接受范围值如下表格。一般来讲，期望测量得到得灰块像素的平均值在理想值-10 ~ 10区间都是可以的。最好的状态是图片轻微欠曝，与理想值的差值在 -5 ~0 之间。

Patch编号	理想值	最小值	最大值
19	240	230	250
22	122	112	132
24	40	30	50

表3-11 ColorChecker灰块的推荐值 注：Patch 22反映的是18%灰的值以上内容给概述了AE控制以及影响AE算法的因素。

3.1.15 Fine tuning AE phase three

实验室实景调试

完成AE的第一阶段和第二阶段的调试后，可在实验室实景灯箱中进行第三阶段主观调试。第三阶段的调试过程中，可依据需求或喜好来增加和减少曝光。这样做的目的主要是尽可能真实的还原实际场景并提高输出图片的主观接受度。在低光条件下，对清晰度和噪声的平衡尤为突出。AE要以具体需求为导向，这主要是由于整个相机系统要以实际应用为主，手机、监控和工业相机等不同应用领域都有各自的特殊要求。

第三阶段的调试主要包含两个LUT表，分别是LowLightLinearGain和LowLightLinearRepress。这个两个LUT表实现了在不同照度下动态改变AE目标亮度的功能。调试的主要流程如下。

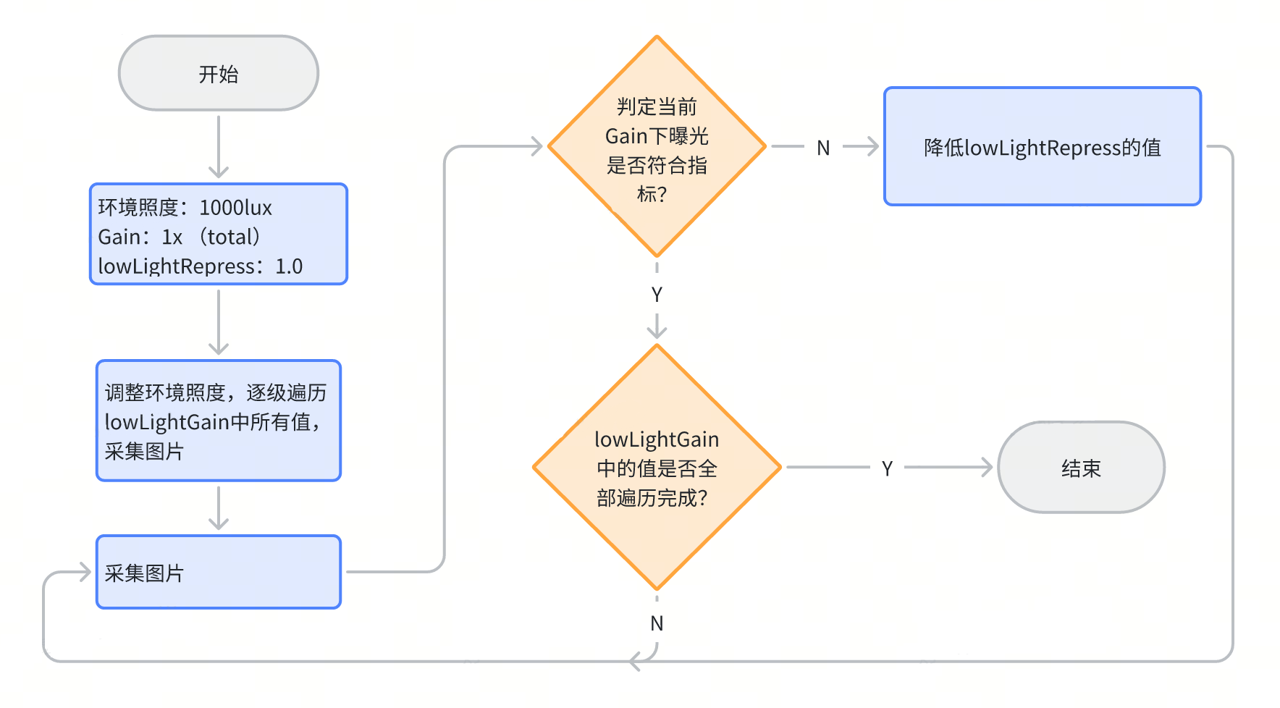

图3-13 AE第三阶段调试流程

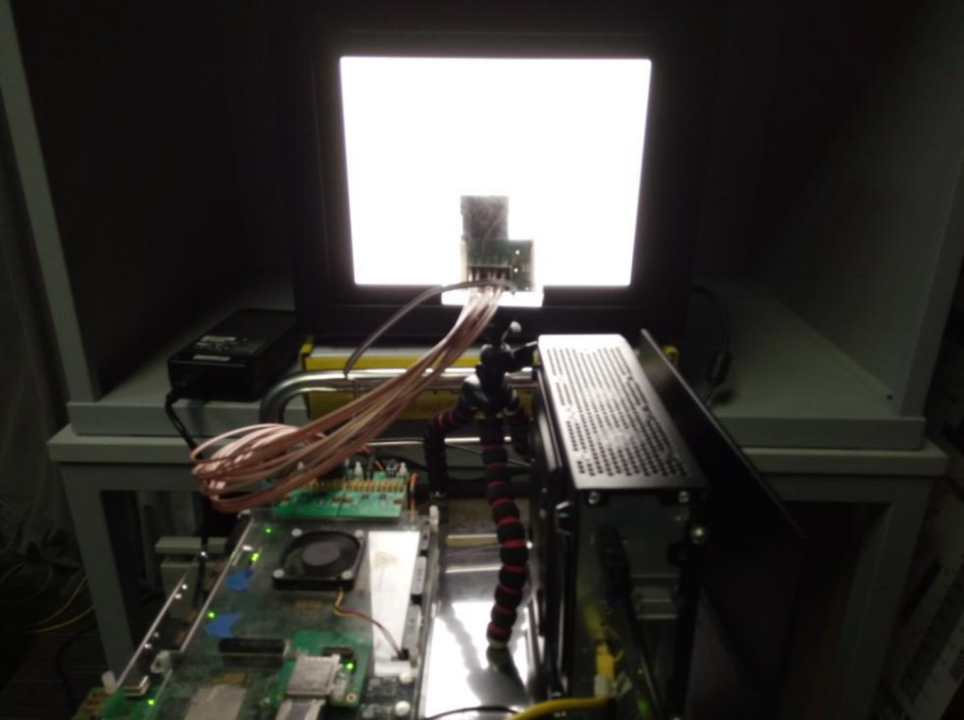

首先需要在实景灯箱中进行验证测试，实景灯箱应尽量模拟实际环境，灯箱中需要包含图像测试卡、不同色彩及带不同纹理的实物。亮度的控制可以通过能调节亮度的灯箱来控制，照度范围应囊括不同的亮度段，大致可分为高亮（3000lux以上）、中亮（100 ~3000lux）和低亮（0 ~ 100lux）。在不同的亮度条件下，分别拍摄照片并通过第二阶段中提到的工具（Imatest、Photoshop和GIMP）来分析和确认当前亮度下的曝光值是否在需求的接受范围内。

创建了7个节点来定义不同照度范围，这是远远不够的，还需要进一步对AE在不同照度下做验证。针对每个照度下AE验证，需要通过Imatest/Photoshop/GIMP来分析每个灰块的亮度值。在测试中如仍发现存有落在曝光范围外的值，则需重复上述校准步骤。在优化的过程中，不可能兼顾所有的场景，会存在参数及节点重叠或冲突的问题，这种情况需要根据具体的需求做取舍。

注：在调整AE参数时，为避免更改模块中查找表中的先前参数，调整应以周期为单位进行调整（逐亮度或逐个Gain）。在第三阶段中，调试应从调制有关所有系统参数最低的增益开始，不只是AE模块。然后递增增益，逐增益调整所有相关的系统参数。

场景测试

完成所有实验室调试后，最后需要在真实场景中进行调试。这么做主要是发现实验室条件与设备实际应用环境间的差异。在对实验室调试效果分析前，需要拍摄涵盖比较多样目标的场景照片，需要捕获各种照明和天气条件下图片，用来对比色彩和纹理还原表现。使用参考相机调试及同时拍摄相同的场景，然后可以将调试相机图像与参考相机的图像进行比较，可以更直观的发现调试相机与参考机的特点及需要优化的方向。

在对采集的图像进行主观分析时，需重点关注实验室调试失败的地方。可能是由于曝光欠佳或噪声过多导致的。将参考相机输出的图像视为最低可接受质量，通过不断迭代先前调试的参数，直到场景范围符合标准为止。

其它调试信息

如果图像仍然存在较多噪声，可以尝试将动态范围向高亮区域移动，以降低曝光。如果噪声不是问题，则最好使用WDR补偿和校正低亮区域同时能够保留高光部分的信息。

3.2 Auto-White Balance (AWB).

3.2.1 Overview

色温随可见光的光谱成分变化而变化，在低色温光源下，白色物体偏红，在高色温光源下，白色物体偏蓝。人眼可根据大脑的记忆来判断，识别物体的真实颜色，AWB 算法的功能是降低外界光源对物体真实颜色的影响，使得我们采集的颜色信息转变为在理想日光光源下的无偏色信息。

3.2.2 Tuning Theory

自动白平衡（AWB）模块用于自动调整图像的白平衡。AWB作用于RAW域，当启用AWB时，ISP硬件将帧划分为32 x 32块，AWB算法基于硬件统计数据计算出对应的Rgain和Bgain增益值，将所有32 x 32块的点形成校准的色温曲线。AWB算法基于图像中出现"近白"像素假设，检测到近白像素，测量块的点与光源的校准点（R_Gain, B_Gain）之间的距离。选择距离最短的两个光源作为主要和次要光源。然后确定块的权重。最终，图像的AWB增益值是所有块的加权R增益和B增益的平均值。

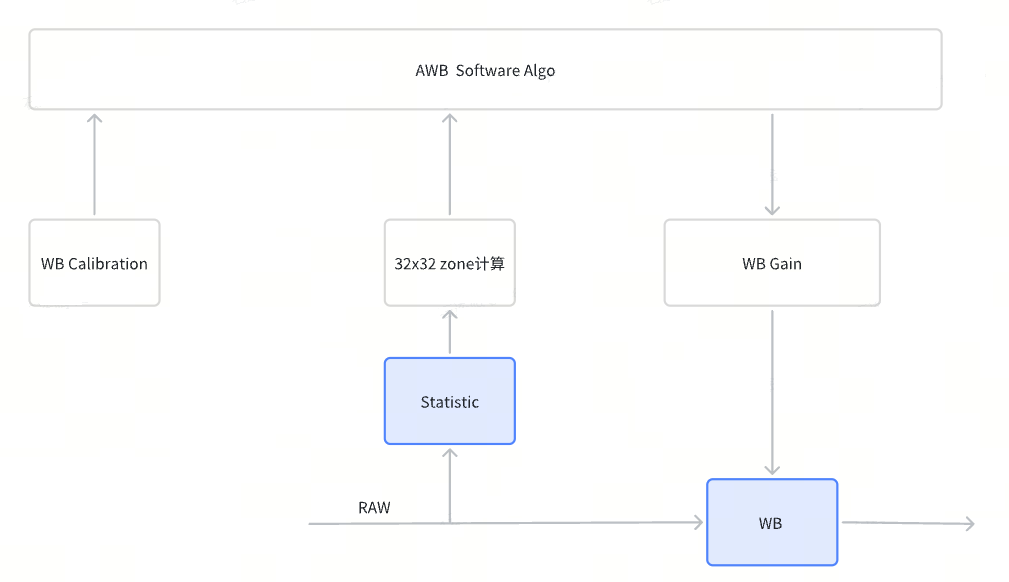

AWB系统框图如下图所示：

图3-14 AWB处理流程 AWB基础调试参数如下表

Parameter	Type	Range	Description	Default Value
enable	bool	{true,false}	Whether to enable AWB.	true
confidenceThre shold[10]	float32_t	[0,3]	The radius threshold of a light source. If the distance between the (R_Gain, B_Gain) of a white block and the (R_Gain, B_Gain) of light source exceeds the threshold, the white block is assumed to be only under the light source. Or else, it is assumed to be under mixed light sources.	3 for each member
mode	enum	{CAMDEV_AWB_MODE,CAMDEV_AWB_METEDATA_MODE}	Selects the AWB mode. l CAMDEV_AWB_MODE: default AWB algorithm on the sensor. l CAMDEV_AWB_METEDATA_MODE: custom AWB algorithm on the sensor.	CAMDEV_AWB_MODE

表3-12 AWB基础调试参数

3.2.3 Statistics

AWB Statistics模块将整个帧划分为32x32子块, 计算每个子块中R,Gr,Rb,B 4个Bayer像素的平均值。RAW数据来源可以设定成Expand, LSC，AWB Gain, WDR，其中一个。

图3-15 AWB统计数据节点

3.2.4 Solid Color Correction

纯色校正用于避免图像中出现大面积纯色（如黄色、绿色和蓝色）时色温判断出现偏差，影像画面的白平衡表现。例如在晴天户外拍摄大面积的绿色草地时画面偏蓝，就是因为大面积的绿色场景使色温统计落到了中色温区域。为了能获得准确的白平衡表现，ISP提供了统计落点映射和统计落点扣除两种逻辑用于纯色场景校正。

统计落点映射

统计落点映射的思路是将标记的统计区域内的落点权重，映射到标准光源上，从而提高标准光源在当前场景的统计权重，在WB计算时将更多采用标准光源的数据。
校正过程如下：

通过调整confoundPointXRg和confoundPointXBg（X = CWF/TL84/D65），校准D50光源下绿色、黄色或蓝色纯色块的R增益和B增益。
通过将customPositionXEnable（X = CWF/TL84/D65）设置为true，启用纯色校正。
通过设置confoundPointXThreshold（X = CWF/TL84/D65），配置三种纯色块的范围阈值。范围阈值是白块的（R_Gain, B_Gain）与纯色中心点的（R_Gain, B_Gain）之间的距离。
- 阈值过高可能导致CWF、TL84或D65光源下的白块被误判为D50光源下的绿色、黄色或蓝色纯色块。
- 阈值过低可能导致图像中D50光源下的绿色、黄色或蓝色纯色块被误判为（CWF/TL84/D65）光源下的白块。

对于范围阈值的调试，需根据应用场景做适当调整。

检查每个白块是否在D50光源下校准的蓝色、黄色或绿色范围内。
如果所有白块都在校准范围内，则将当前白块的光源更改为D50光源。后续的光源概率、色温偏好和低光颜色校正基于校正后的D50光源。

对于范围阈值的调试，需根据应用场景做适当调整。

检查每个白块是否在D50光源下校准的蓝色、黄色或绿色范围内。
如果所有白块都在校准范围内，则将当前白块的光源更改为D50光源。后续的光源概率、色温偏好和低光颜色校正基于校正后的D50光源。

Parameter	Type	Range	Description	Default Value
customPositionCwfEnable	bool	{true,false}	Whether to enable pure green block correction.	false
confoundPointCwfRg	float32_t	(0,4)	The R gain of the calibrated green color block. The parameter is used to adjust the R Gain calibration value of the green block under the D50 light source.	1.0
confoundPointCwfBg	float32_t	(0,4)	The B gain of the calibrated green color block. The parameter is used to adjust the B Gain calibration value of the green block under the D50 light source.	1.0
confoundPointCwfThreshold	float32_t	(0,3)	The threshold value for judging whether a block is a green block. If the (R_Gain, B_Gain) point of a block does not exceeds the threshold, the block is assumed to be a green block.	2.0
customPositionTl84Enable	bool	{true,false}	Whether to enable pure yellow block correction.	false
confoundPointTl84Rg	float32_t	(0,4)	The R gain of the calibrated yellow color block. The parameter is used to adjust the R gain calibration value of the yellow block under the D50 light source.	1.0
confoundPointTl84Bg	float32_t	(0,4)	he B gain of the calibrated yellow color block. The parameter is used to adjust the B gain calibration value of the yellow block under the D50 light source.	1.0
confoundPointTl84Threshold	float32_t	(0,3)	The threshold value for judging whether the certainblock is a yellow block. If the (R_Gain, B_Gain) point of a certain block does not exceeds the threshold, the block is assumed as a yellow block.	2.0
customPositionD65Enable	bool	{true,false}	Whether to enable pure blue block correction.	false
confoundPointD65Rg	float32_t	(0,4)	The R gain of the calibrated blue color block. The parameter is used to adjust the R gain calibration value of the blue block under the D50 light source.	1.0
confoundPointD65Bg	float32_t	(0,4)	The B gain of the calibrated blue color block. The parameter is used to adjust the B gain calibration value of the blue block under the D50 light source.	1.0
confoundPointD65Threshold	float32_t	(0,3)	The threshold value for judging whether the certainblock is a blue block. If the (R_Gain, B_Gain) point of a certain block does not exceeds the threshold, the block is assumed as a blue block.	2.0

表3-13 AWB统计点映射参数

统计落点扣除功能

上述的统计落点映射，通过提高标准光源的统计权重以校准颜色，在部分场景中受统计落点分散和映射后标准光源权重仍较低的影响，可能仍会有白平衡校准不完全的问题，为了能适应更广泛的纯色场景校正，ISP提供了统计落点扣除功能。

落点扣除功能的作用是将confoundPositionCustom:rg/bg对应统计位置附近的统计落点进行权重调整，现阶段支持最多25个统计区域的扣除，统计区域范围由confoundPositionCustom:threshold决定，数值越大囊括的范围越大，区域内落点的统计权重由confoundPositionCustom:weight决定，按下式计算

weight_new 为区域内落点参与AWB统计时实际生效的权重。

校正过程如下：

在出现偏色问题的场景，使用hobotplayer抓取一张bmp/jpg图；
保持拍摄位置不变，打开vtuner的AWB tool工具，点击load Image按钮导入拍摄的bmp/jpg图像；=

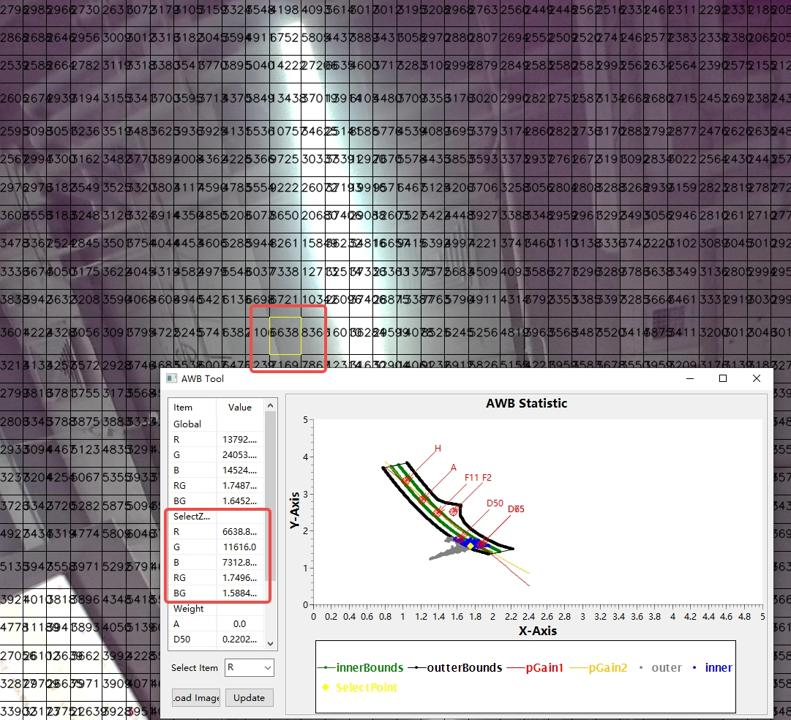

在AWB tool显示的窗口中，点击图像中纯色区域，能够在AWB统计落点图上看到点击区域的统计落点(见下图黄色落点)，在AWB tool左侧会显示该落点对应的Rgain/Bgain数值；
将confoundPositionCustom:confoundPositionEnable置为true，confoundPositionCustom:rg/bg输入纯色区域的Rgain/Bgain值，先将confoundPositionCustom:weight置为0，调整confoundPositionCustom:threshold值观察画面白平衡的恢复情况，threshold调试时需注意不要覆盖到标准光源的标定点，导致在正常拍摄场景的白平衡出现问题，一般建议设置小于0.5。若白平衡校正强度过大，适当提高weight或者减小threshold的值，让白平衡表现正常；
若白平衡未完全校正，需扣除多个统计落点，重复操作4直至覆盖所有需要调整的统计区域。

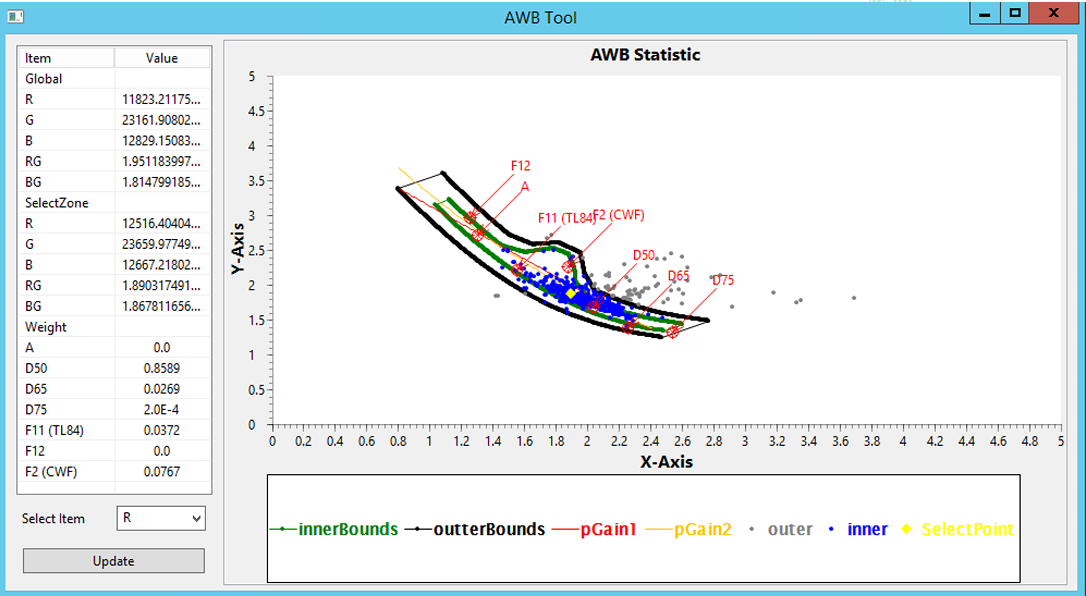

图3-16 AWBtool统计点数据获取

AWB落点扣除功能相关的调试参数见下表。

Parameter	Type	Range	Description	Default Value
confoundPositionCustom:confoundPositionEnable	bool	{true,false}	Whether to enable AWB confoundPosition correction.	false
confoundPositionCustom:Index	int	[0,24]	The index of AWB confoundPosition correction parameters.	0
confoundPositionCustom:rg	float32_t	(0,4)	The Rgain center of the solid color block	1.0
confoundPositionCustom:bg	float32_t	(0,4)	The Bgain center of the solid color block.	1.0
confoundPositionCustom:threshold	float32_t	(0,3)	The range of solid color blocks.	0.3
confoundPositionCustom:weight	float32_t	[0,1]	The degree of removal of solid color blocks. When Weight = 0, this solid color block is completely excluded from the expected calculation of the overall AWB gain; When Weight = 1, this solid color block is completely included in the expected calculation of AWB gain; When Weight = 0.5, the contribution of the Rgain and Bgain of this solid color block to the overall AWB gain result is halved compared to the white point of non-solid color blocks.	0.1

表3-14 AWB统计点扣除参数

3.2.5 Light Source Probability

光源概率参数给每个光源（D65、D50、D75、CWF、TL84、A或F12）提供了18个曝光级别，采用增益倍数表示，存储在brightnessLevel[18]数组的18个元素内并按升序排列。光源在每个曝光级别下都有其概率，光源的概率影响块的R增益和B增益的权重。

光源的排布顺序与AWB标定时的色温顺序对应，如果需要调整某个光源在某个曝光范围内的概率值，先按照Calibration tool导出的标定文件内AWB模块的光源排布顺序，找到该光源对应那组光源概率参数，再更改该光源在需要调整的曝光范围内的weight值。weight值越大，在该曝光条件下AWB统计数据时对应光源的权重就越高。

光源概率相关的参数见下表。

Parameter	Type	Range	Description	Default Value
lightWeightLevelEnable	bool	{true,false}	Whether to enable light source probability to adjust the weights of the (R_Gain, B_Gain) values of image blocks falling under different light sources based on the brightness of the current frame. Set the parameter to true to enable light source probability.	1
brightnessLevel	Float[18]	[0,17]	The exposure values of a light source. The index of the array represents the exposure level.	false
weight	Float[18]	[0,17]	Light source probability. Increasing the element value of index j (j = 0 to 17) in the weight array of a light source can effectively increase the probability of detecting the light source at an exposure level of brightnesslevel[j].	false

表3-15 光源概率参数

3.2.6 Color Correction

颜色校正用于在低光条件下校正图像的色彩偏差。

光源概率参数给每个光源（D65、D50、D75、CWF、TL84、A或F12）提供了18个曝光级别，采用增益倍数表示，曝光量和R和B通道增益分别通过brightnessLevel、grayRgain和grayBgain进行配置，brightnessLevel需按升序排列。根据环境条件确定曝光级别和主要光源，从grayBgain和grayRgain中插值出所需的白块在当前主要光源下的R和B增益调整。

光源的排布顺序与AWB标定时的色温顺序对应，如果需要调整某个光源在某个曝光范围内的概率值，先按照Calibration tool导出的标定文件内AWB模块的光源排布顺序，找到该光源对应那组光源概率参数，再更改该光源在需要调整的曝光范围内的grayRgain和grayBgain，以实现不同曝光级别下对色彩的调整。

下表提供了颜色校正参数的详细信息。

Parameter	Type	Range	Description	Default Value
preferenceGainEnable	bool	{true,false}	Whether to enable color correction to correct the bias caused by different light intensities. Set the parameter to true to enable color correction.	false
brightnessLevel	float[18]	[0,17]	The exposure value of a light source. The index of thearray represents the exposure level. The higher the exposure amount, the lower the environmental brightness.	1
grayBgain	float[18]	(0,512)	The gains of the blue channel relative to the value 256. The index of the array represents the exposure level.	256
grayRgain	float[18]	(0,512)	The gains of the red channel relative to the value 256. The index of the array represents the exposure level.	256
useCcoffset	bool	{true,false}	Whether to add offsets to color correction matrix (CCM).	true
useCcmatrix	bool	{true,false}	Whether to use CCM for further color correction.	true

表3-16 颜色校正参数

3.2.7 Color Temperature Preference

色温偏好允许您在保持整体良好调整的AWB的同时，根据不同色温调整图像色调，使其偏向红/黄色或蓝/紫色。在识别出当前环境对应的色温后，特定色温光源后，色温偏好功能通过偏好增益乘以原始R增益和B增益值。此部分色彩偏好调整仅与环境色温相关，与曝光量无关，若要结合曝光量进行精细化调整请使用3.2.2.4节的色彩校正功能。与色温偏好相关的参数如下：

Parameter	Type	Range	Description	Default Value
temperatureEnable	bool	{true,false}	Whether to enable the color temperature preference feature. Set this parameter to true to enable color temperature preference	false
preferenceA	uint16_t	(0,512)	The color preference of the low temperature light, which is implemented by modifying R gain. Increasing the parameter value results in a redder image under light A.	256
preferenceCwf	uint16_t	(0,512)	The color preference of the middle temperature light, which is implemented by modifying R gain under CWF light. Increasing the parameter value results in a redder image.	256
preferenceD65	uint16_t	(0,512)	The color preference of the high temperature light, which is implemented by modifying B gain. Increasing the parameter value results in a bluer image under D65 light.	256

表3-17 色彩偏好参数

3.2.8 Face AWB

面部AWB的工作原理如下：

获取面部区域的ROI中的R增益和B增益值。
基于面部颜色偏好调整获取的R增益和B增益值。
计算调整后的R增益和B增益值的平均值，以获得面部区域的平均R增益和B增益值。
加权面部区域的平均R增益和B增益值，以获得整个图像的R增益和B增益。

与面部AWB相关的参数如下

Parameter	Type	Range	Description	Default Value
faceAwbEnable	bool	{true,false}	Whether to enable face AWB. You mustfirstset this parameter to true to enable face AWB	false
faceAwbRoiNum	uint8_t	(0,1)	The number of face ROIs.	0
faceWeight	uint32_t	[0,1]	The proportion of face AWB in the overall AWB gain calculation. The greater the parameter value, the greater the impact of the AWB gain of the face area on that of the entire image, and the more purplish the image. This is because the R gain and B gain of the face area are higher than that of the white blocks.	0.5
faceAwbRg	uint32_t	(0,256)	The preference for the R gain in the face AWB. The greater the parameter value, the redder the face area and the entire image after AWB processing.	256
faceAwbBg	uint32_t	(0,256)	The preference for the B gain in the face AWB. The greater the parameter value, the bluer the face area and the entire image after AWB processing.	256

表3-18 面部AWB参数

3.2.9 ROI AWB

ROI AWB的工作原理如下：

获取ROI的R增益和B增益值。
计算获得的R增益和B增益值的平均值，以获得ROI的平均R增益和B增益值。
加权平均R增益和B增益值，以获得整个图像的AWB增益。

ROI AWB参数的详细信息如下。

Parameter	Type	Range	Description	Default Value
roiNumber	uint8_t	[0,25]	The number of ROI regions for ROI AWB. You should set this parameter to be greater than 0 to enable ROI AWB.	0
roiWeight	float32_t	[0,1]	The weight that the AWB gain calculated by the ROI AWB function contributes to the AWB gain. The greater the parameter value, the greater the impact of the AWB gain in the ROI area on the total AWB gain.	0.5
roiWindow	Vsi3ARoiWindow_t[25*5] where Vsi3ARoiWindow_t{ float32_t fx; float32_t fy; float32_t fw; float32_t fh; float32_t weight}	Weight:[0, 255]For other members, the range changes with the image size	The ROI window information, including: l fx: the horizontal start location. l fy: the vertical start location. l w: the width of the ROI window. l h: the height of the ROI window. l weight: the weight of the ROI.	[0,0,100,100,1]

表3-19 面部AWB参数

3.2.10 AWB Damp Control

为了避免曝光突然变化(例如从暗室变为晴天户外)引起的AWB波动，AWB需要快速响反应，而在曝光变化不明显时，AWB需保持稳定的数值。AWB阻尼用于平滑变化以避免过冲或抖动。阻尼越大，收敛越稳定越慢。AWB收敛可以通过AWB阻尼系数进行控制。

Parameter	Type	Range	Description	Default Value
useDamping	bool	{true,false}	Whether to enable damping. You must first set this parameter to true to enable AWB damping.	true
useManuDampCoeff	bool	{true,false}	Whether to set the damping coefficient manually. If it is set to false, the AWB automatically calculates manuDampCoeff according to the variations of exposure.	false
manuDampCoeff	float	(0,1)	AWB damping coefficient. The greater the coefficient, the smoother the AWB convergence, reducing color changes between frames.	0.5

表3-20 ROI AWB参数

白平衡各通道校正由AWB统计信息和算法基于静态校正结果完成的。该校正结果不会在帧数据中更新，而是作为配置的一部分在下一帧更新。

3.2.11 AWB Locking and Unlocking

外部环境色温的变化可能会导致AWB锁定状态的改变。

下表列出了调整AWB锁定阈值的相关参数。一旦阈值大于0，AWB锁定功能即启用。参数值过大或过小可能导致AWB锁定或解锁状态保持不变，AWB处理后的图像颜色不准确。

Parameter	Type	Range	Description	Default Value
awbEnterUnlockThreshold	float32_t	[0,0.2]	he threshold for the AWB to enter the unlocked state. The greater the threshold value is, the harder for the AWB to be locked.	0
awbEnterLockThreshold	float32_t	[0,0.2]	The threshold for the AWB to enter the locked state. The greater the threshold value is, the easier for the AWB to be locked.	0

表3-21 AWB Locking and Unlocking参数

3.2.12 Tuning during phase one

调试前置准备工作

Parameter name	Description
Black level	Tuned
Lens shading	Tuned
CCM	Tuned
GAMMA	Tuned
Manual exposure	-0:25 < exposure error < 0:25 (f-stops). This can be verified through Imatest.

表3-22 AWB第一阶段准备条件 Calibration images

校正AWB 背板图

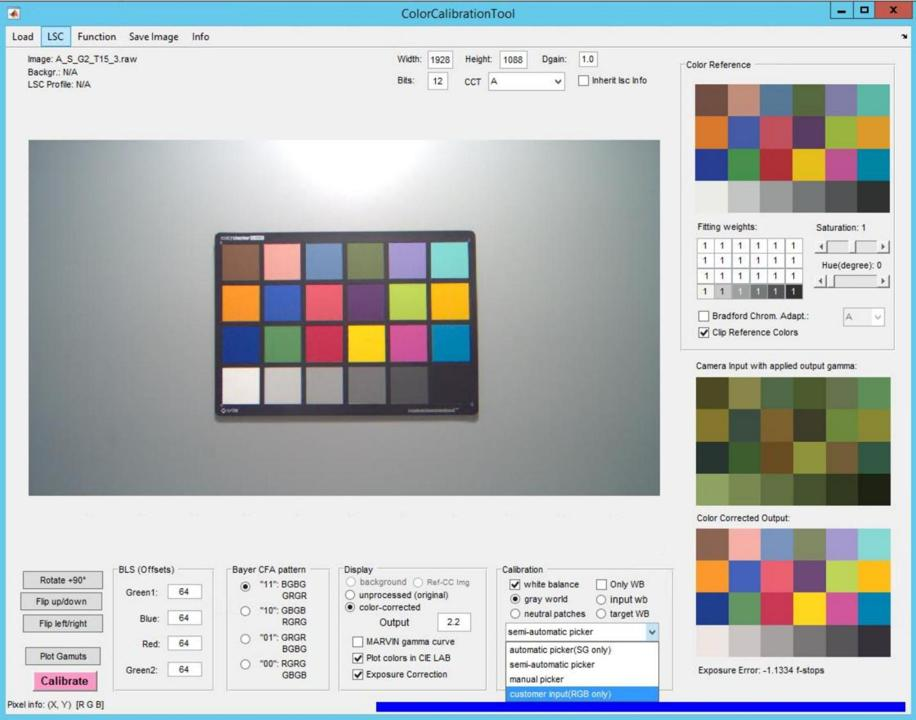

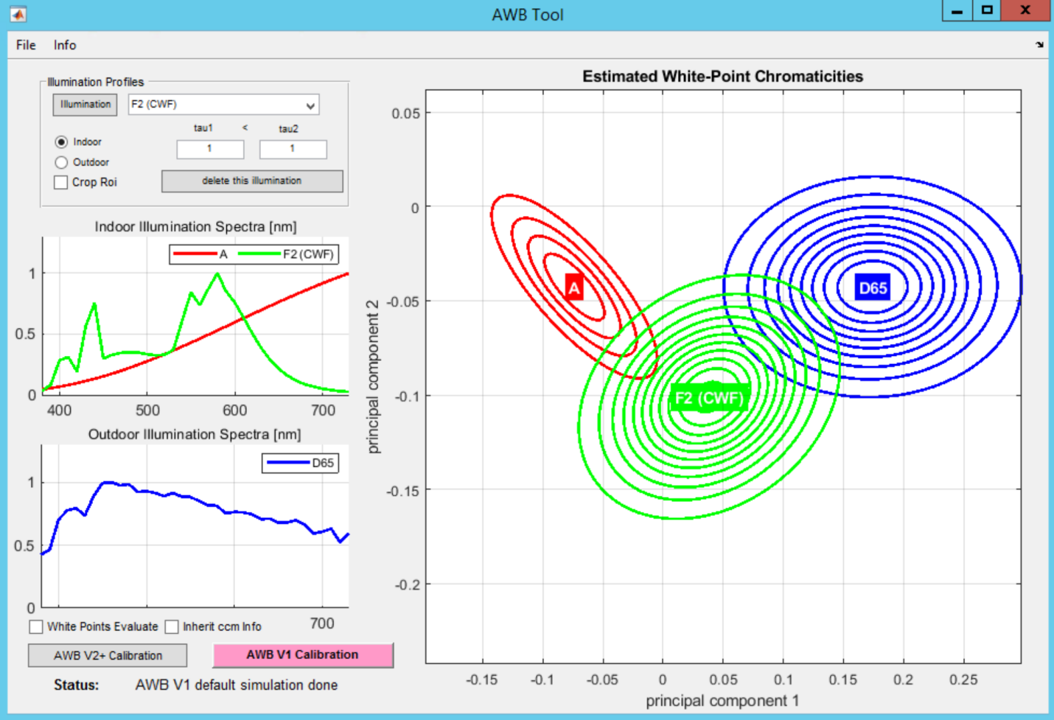

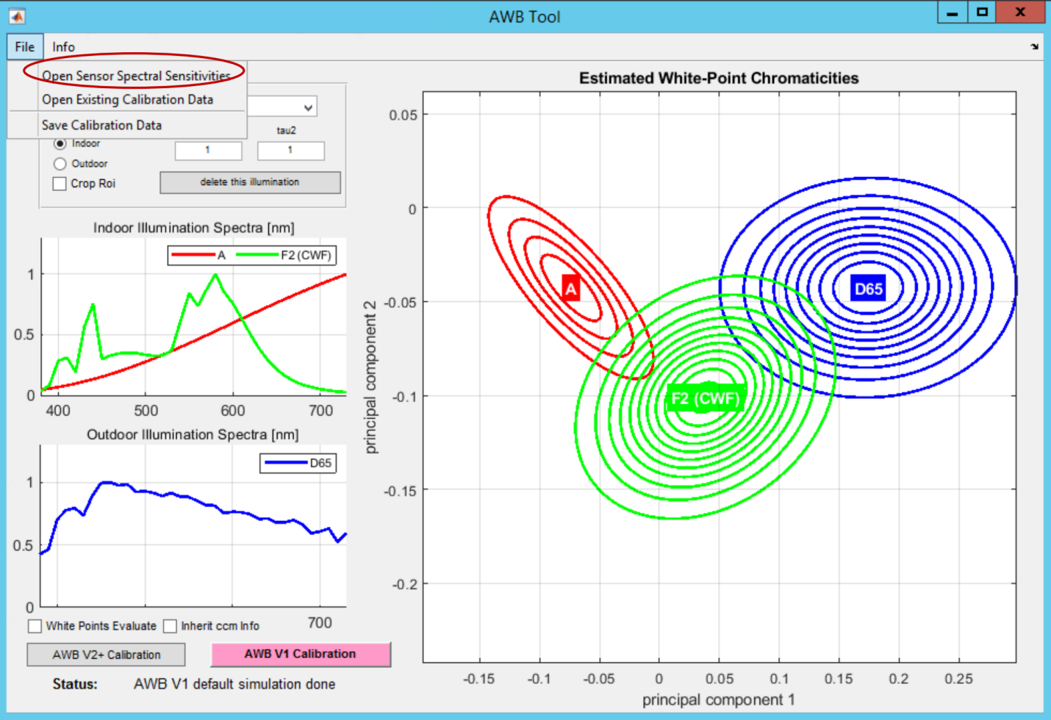

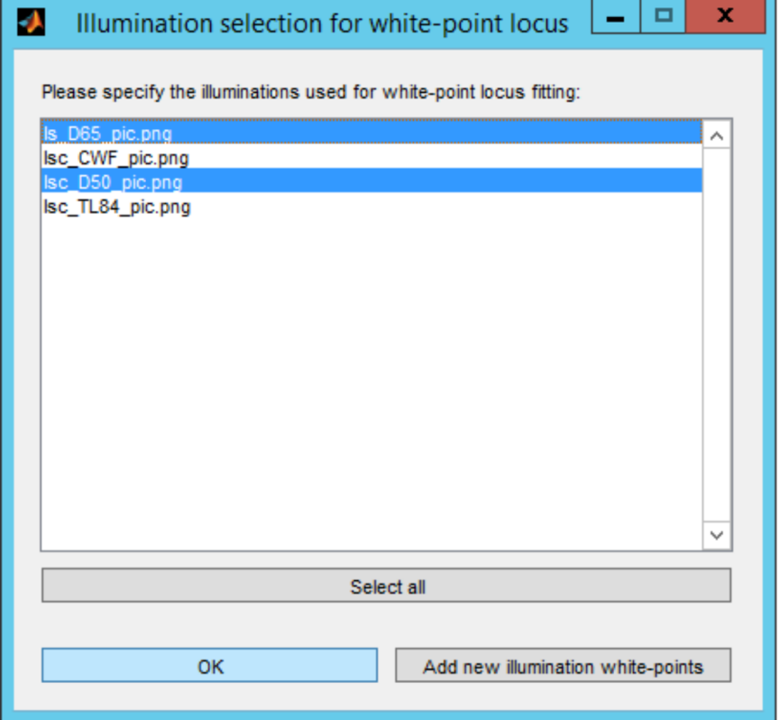

使用的CalbrationTool通过采集标准灯箱不同色温下ColorChecker和灯箱壁的RAW，来进行WB标定。具体详细标定方法参见《X5-Calibration tool工具指南》中有关AWB标定的部分。通过对采集到不同色温下RAW图进行标定计算以标定普朗克曲线图。

尽可能拍摄多种色温的Raw data灰卡或灯箱壁数据，如下表所列，其中D50和CWF光源是必不可少的，并且至少包含5个光源，算法计算出的结果才能够覆盖更多的场景。
注：在采集RAW数据的时候使用照度计（例如：Minolta CL-200A）记录色温值。

Illuminant	Color 3DNRature	Planckian/non-Planckian
10K	10000K	Planckian
D75	7500K	Planckian
D65	6500K	Planckian
D50	5000K	Planckian
CWF	4150K	Non-Planckian (Extra)
D40	4000K	Planckian
TL84	3800K	Planckian
TL83	2800K	Planckian
A	2800K	Planckian
H	2300K	Planckian

表3-23 AWB标定色温列表

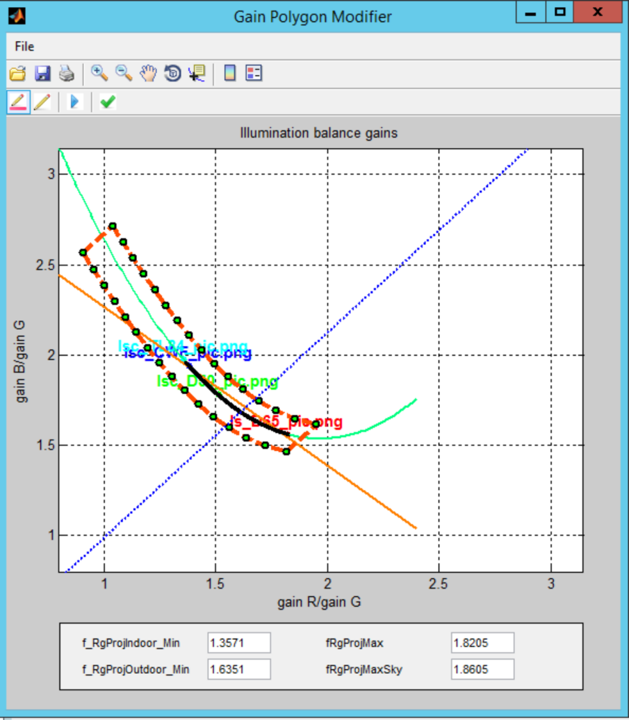

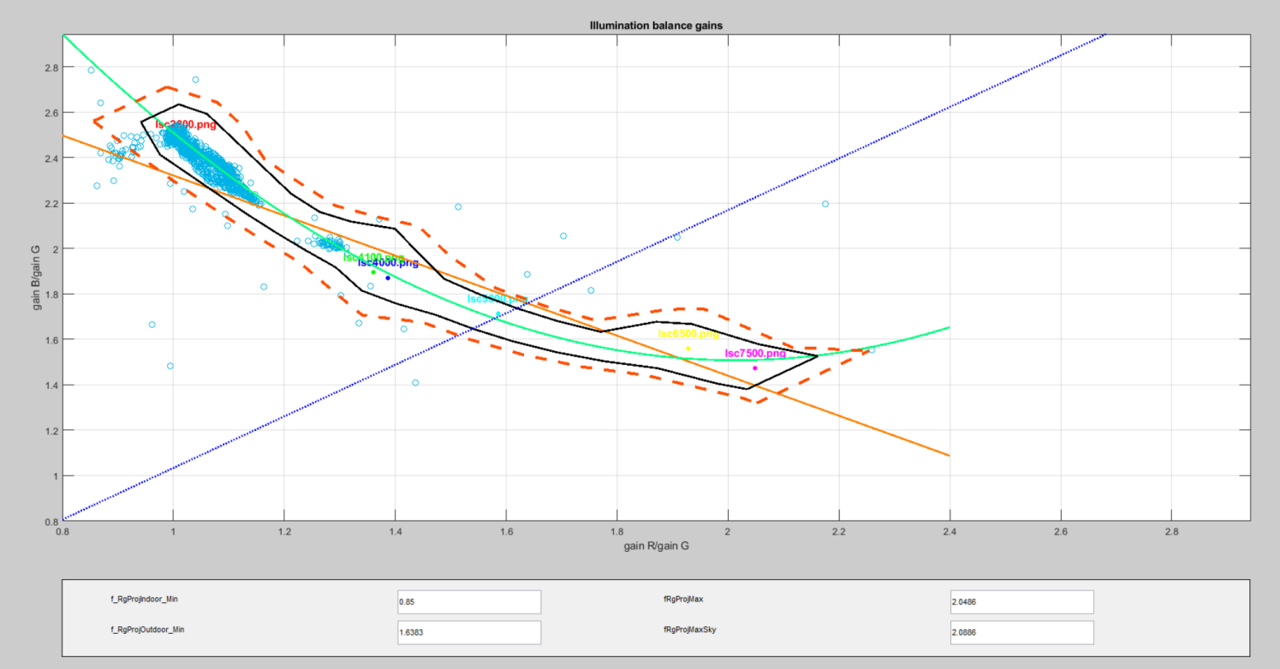

在进行基于普朗克曲线的标定时，确实需要注意一些关键点来确保准确性，特别是在选择白域时。以下是一些重要的步骤和注意事项：

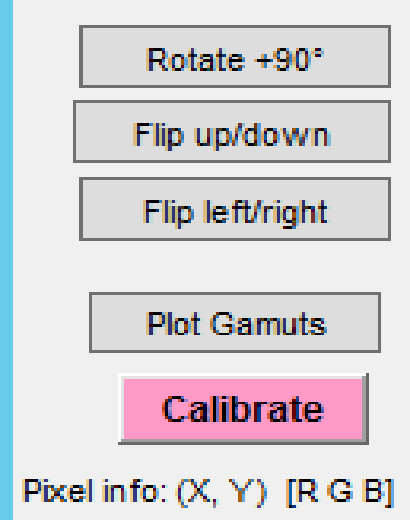

白域选择。在Calibration工具中，需要手动拖动框的位置来选择白域，尽量包含所有拍摄的灰卡点，这些点是用于校准的关键参考。同时注意避免将框拖得过大，以免包含不必要的区域，这可能会影响自动白平衡（AWB）的准确性。
距离控制。框的大小应该紧密地围绕灰卡点，不要离这些点太远。过大的框可能会捕捉到额外的颜色信息，导致AWB不准确。

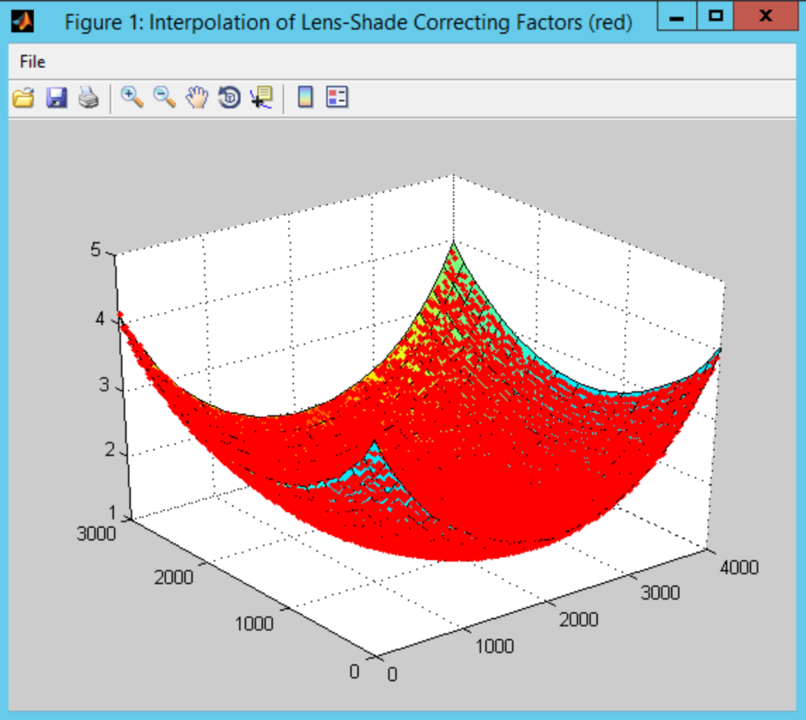

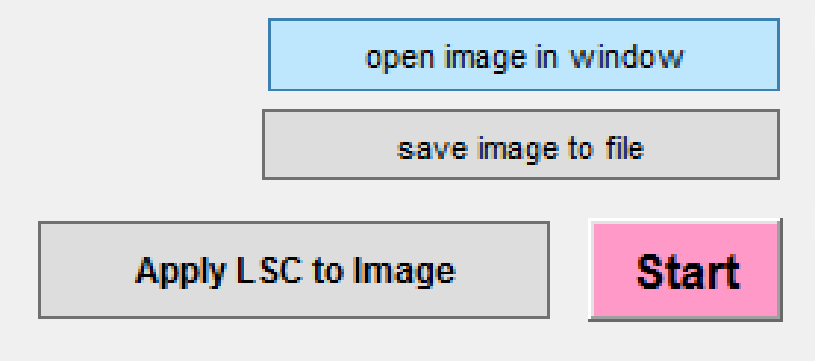

标定处理。在使用的采集到的RAW进行标定时，务必将RAW通过CalibrationTool中Lens Shading Correction模块进行减除BLS和LSC的处理。若不做的LSC，则加载的LSC为0的配置。

3.2.13 Tuning verification using Imatest

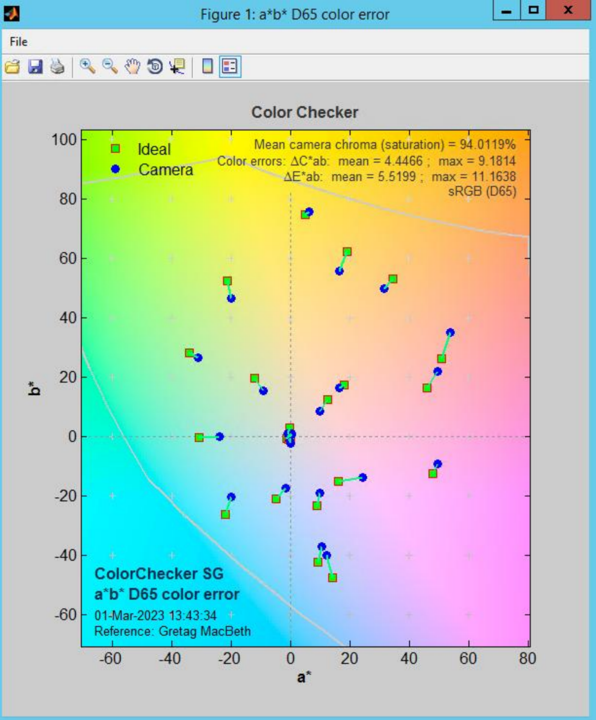

通过Imatest中的Colorcheck选项运行ColorChecker图像。可以测试出一系列图表中的颜色信息，用于颜色分析，获取色块20-22的色相饱和度值（HSV）并将其平均。

另外：可以参考数值来判断AWB效果，最终表现取决于图像传感器的质量和客户要求。

Imatest颜色分析窗口

AWB quality	6500K (HSV)	4000K (HSV)	2700K (HSV)
Great	<0.025	<0.035	<0.030
Good	0.025 - 0.050	0.035 - 0.060	0.030 - 0.065
Fair	0.050 - 0.100	0.060 - 0.110	0.065 - 0.160
Poor	>0.100	>0.110	>0.160

表3-23 AWB HSV数据参考

3.2.14 Fine tuning AWB phase

可以在第三阶段完成AWB其它可配置参数的调整。
Tuning color preference model AWB算法在进行gain补偿时为每个颜色通道生成一个增益值，该增益值将使灰色对象还原成灰色。在AWB最终作用前，允许根据preference gain模块调整AWB最终要补偿的增益，以达到更好的或符合主观喜好的色偏，此增益每个颜色通道8位精度值，使用3个CCT值划分色温范围。各个色温下的增益默认为256。 Temperature Weight 在AWB参数配置中，可以通过调整自定义不同色温的权重值，下图给出了一个权重设置的例子。

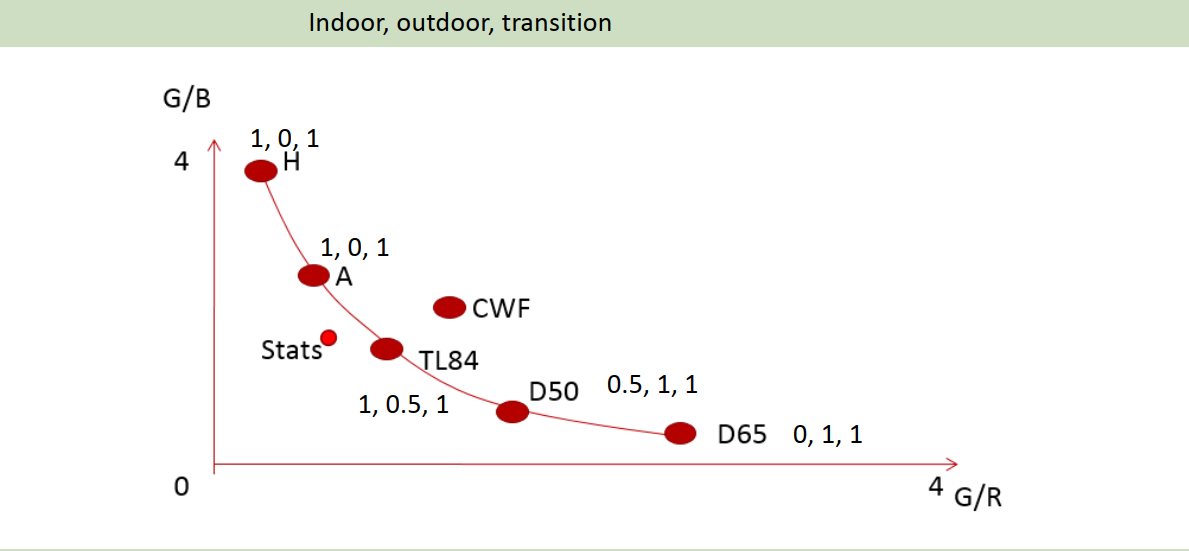

AWB色温权重设置 AWB verify 参照《VTunerTool 使用手册》中对该部分的介绍，用校正后AWB数据验证图像白平衡效果。

AWB Vertify示例

3.3 High Dynamic Range（DOL2）

3.3.1 Overview

现实场景的动态范围远高于低成本CMOS图像传感器的可用动态范围。因此，图像传感器捕获小范围（LDR）并将其映射到传感器的可用输出范围。传感器值范围以上或以下的辐照度水平将在传感器中被裁剪为黑色或白色。

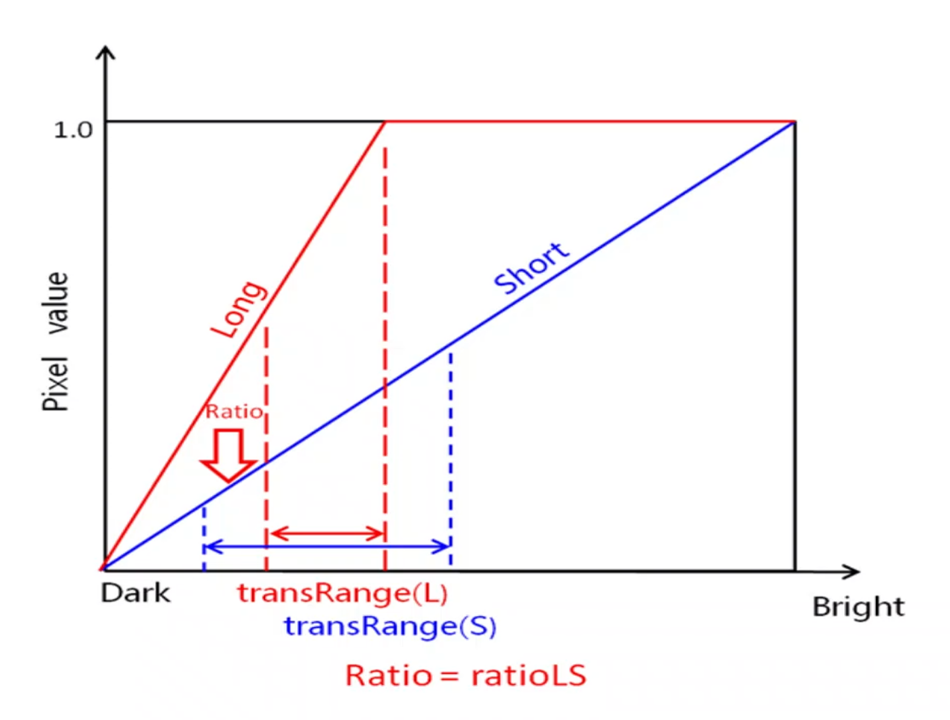

HDR是将不同曝光的两帧图片拼接成一帧数据。由这种方式产生的单帧数据的精度比原始帧中任何一帧数据精度都要高。从根本上讲，这种算法是利用短曝光完整保留高亮部分信息，长曝光在不引入过多噪声的情况下完整保留低亮部分的信息，从而提高摄像机系统的动态范围。

HDR模块在无需访问 DDR情况下，将两个 12/16 位帧拼接成一个 20 位帧，从而捕捉图像更多的信息（明亮和暗区域）。WDR 模块将增强的 20 位帧缩减回 12 位，保留比原始线性帧更多的内容。不同曝光之间的比例由曝光时间和曝光增益决定。对于DOL2模式，我们可以选择将所有曝光调整到短曝光饱和水平，或长曝光对齐。

HDR模块包含下面的子功能：

Pre-Process Module (BLS, AWB, DG)
Histogram Statistics
Combine Module
Deghost

3.3.2 Tuning theory

HDR 模块的主要基本算法流程：两帧HDR情况下，长帧和短帧经过预处理阶段，然后经过中间的运动检测阶段，最后合成一个高动态范围的图像。预处理阶段包括几个模块，主要是 BLC、DGain（细节增益）、AWB，它们会计算出图像的灰度亮度值，然后经过运动检测去重影，最后合并出高动态范围的图像。

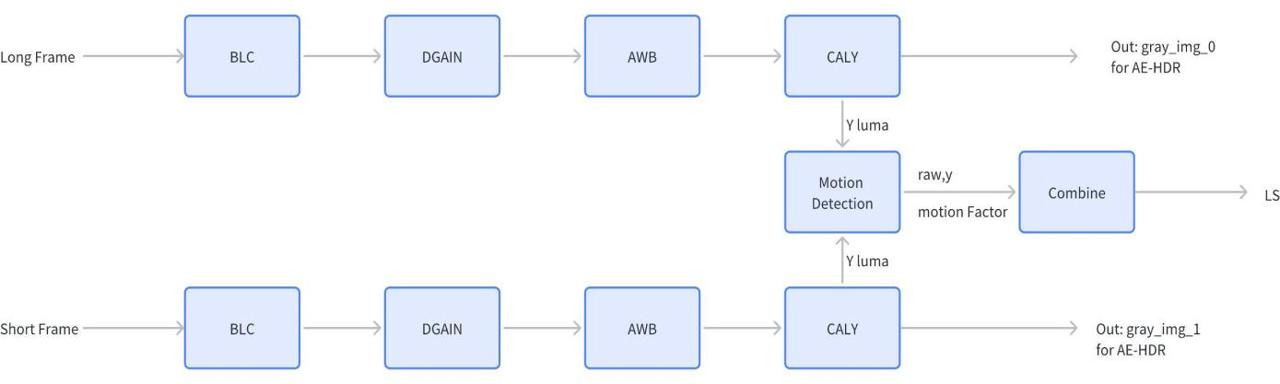

DOL2整体处理流程图如下所示：

HDR 处理流程图

3.3.3 BLC

HDR模式预处理中的BLC模块，可分别设定不同曝光帧BLC 4个通道的值。

下表列出了HDR预处理bls参数。

Parameter	Type	Range	Description	Default Value
bls[4]	int	[0,4095]	BLS values in R, Gr, Gb, and B channels. nan	[0,0,0,0]

表3-24 HDR BLS配置参数

3.3.4 Digital Gain

HDR模式预处理中的Dgain模块，可分别设定不同曝光帧Dgain 4个通道的值。用于提升RAW图的亮度。下表列出了HDR预处理参数。

Parameter	Type	Range	Description	Default Value
dgainEnable	bool	{true,false}	true: enables the digital gain function. false: disables the digital gain function.	[0,0,0,0]
dgain	Float[4][4]	/	The digital gains, in the following format: [[l_r, l_b, l_gr, l_gb], [s_r, s_b, s_gr, s_gb], [vs_r, vs_b, vs_gr, vs_gb], [e3_r, e3_b, e3_gr, e3_gb]].	[[1.0, 1.0, 1.0, 1.0], [1.0, 1.0, 1.0, 1.0], [1.0, 1.0, 1.0, 1.0], [1.0, 1.0, 1.0, 1.0]]

表3-25 HDR DGain配置参数

3.3.5 Combine Module

在HDR Stitch线性模式下，我们可以将长曝光帧合并到短曝光帧中，或者反过来。

例如：一个基础帧称为Fbase，还有一个要合并的曝光帧称为Fin。Fbase和Fin通过加权因子W和曝光比率R 进行组合，具体计算公式如下：

HDR两帧融合模式，存在两种不同组合模式，实际combine参数中存在两种不同的配置。
线性组合 在线性模式下，我们可以将较长的曝光合并到较短的曝光中，反之亦然。为了方便起见，我们假设基准帧为B，要合并的曝光帧为E。有两个重要的参数可以影响合并结果，一个是比率，另一个是传输范围。如果启用了Deghost功能，则会添加Motion_factor。比率用于乘以E，因此如果B是较短的帧，则比率将小于1。因此，比率表示12位小数部分。否则，比率是一个8位整数，带有4位小数部分。 非线性组合 在合并短曝光帧到组合长曝光帧数据时，使用非线性模式。通常它们之间存在很大的灵敏度差距。短曝光帧噪声水平会很大，即使是长曝光帧的饱和水平也不能在一个线性尺度中混合。

HDR Combine处理说明下表为HDR Combine相关参数的说明：

Parameter	Type	Range	Description	Default Value
bypassSelect	int	[0,2]	0: outputs only long frames. 1: outputs only short frames. 2: outputs only very short frames.	0
colorWeight	int[3]	[0,255]	The color weights, in format [stitchColorWeight0, stitchColorWeight1, stitchColorWeight2] where: l stitchColorWeight0: the weight for the channel with the greatest value l stitchColorWeight1: the weight for the channels with in-between values l stitchColorWeight2: the weight for the channel with the smallest value The weights must meet the following requirement:stitchColorWeight0 + stitchColorWeight1× 2+ stitchColorWeight2= 256 The greater the stitchColorWeight0, the easier it is to combine short frames at the saturation point of the corresponding channel. If the short-frame noise is very large, stitchColorWeight0 can be reduced and the other weights can be increased. For noise reduction, this parameter has a lower priority than transRange.	[255,0,1]
stitchingMode	int	[0,1]	0: based on S frames. 1: based on L frames.	0
baseFrame	int	[0,1]	0: linear stitching mode. 1: non-linear stitching mode.	0
ratio	float[2]	[1.0,256.0]	The exposure ratios, in the following format: [long/short, short/very short].	[16.0,16.0]
transRange	float[4][2]	[0.0,1.1]	The start and end values of each composite interval, where two frames overlap. The value must be in the following format: [[L+S_ref(L)_start, L+S_ref(L)_end], [LS+VS_ref(LS)_start, LS+VS_ref(LS)_end],[L+S_ref(S)_start, L+S+ref(S)_end],[LS+VS_ref(VS)_start, LS+VS_ref(VS)_end]]. If the pixels of the reference frame are lower than the start value, the composite frame pixels are longer frames. If the pixels of the reference frame are higher than the end value, the composite frame pixels are short frames. If the pixels of the reference frame are within the interval, the composite frame pixels are a fusion of the long and short frames.	[[0.2, 0.9], [0.0, 0.9], [0.95, 1.0], [0, 0.1]]

表3-26 HDR Combine参数说明

3.3.6 Combine Module

由于短曝光和长曝光不同时捕获，如果场景中有运动物体，则合并结果图像中可能会出现Ghost，因此添加了运动检测功能。运动检测应检测运动区域，并用短曝光图像替换运动区域。由于传感器是线性的，L应等于ratioLS*S，否则可能会出现运动物体。使用Motion_factor标记像素的运动程度，并参与多重曝光合并的计算。

运动伪影示例 Deghost模块依据motionValue和motionFactor关系，可分别调整 lower threhold 和过暗区域 lower threhold的值。

Parameter	Type	Range	Description	Default Value
extentBit	int[2]	[-1,8]	The value of the extended bits, in format [L/S merge, LS/VS merge]. 0 to 8: The extended bits are set to the specified value. -1: (Recommended) The extend bit is automatically calculated according to the ratio.	[-1,1]
motionEnable	bool[2]	{true, false}	true: enables deghost. false: disables deghost.	[false, false]
motionWeight	int[2]	[0, 1024]	The weights of the moving area.	[0,0]
motionWeightShorter	int	[0, 1024]	The weight of shorter frames in the moving area.	473
motionSatThreshold	int	[0, 1024]	The saturation threshold for motion detection.	4096
motionWeightUpdateThreshold	int [0,8191]	The weight update threshold.	4096
motionLowerThresholdLs	int[4]	[0,2047]	The motion detection thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[16,16,16,16]
motionLowerThresholdLsvs	int[4]	[0, 4095]	The motion detection thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[16,16,16,16]
motionUpperThresholdLs	int[4]	[0, 4095]	The motion detection thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[120,120,120,120]
motionUpperThresholdLsvs	int[4]	[0, 4095]	The motion detection thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[120,120,120,120]
darkLowerThresholdLs	int[4]	[0, 4095]	The dark area thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[16,16,16,16]
darkLowerThresholdLsvs	int[4]	[0, 4095]	The dark area thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[16,16,16,16]
darkUpperThresholdLs	int[4]	[0, 4095]	The dark area thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[256,256,256,256]
darkLowerThresholdLsvs	int[4]	[0, 4095]	The dark area thresholds in [gr, r, b, gb] order. It is recommended to increase the parameter values as the shorter-frame gain increases.	[256,256,256,256]
dpfLConfig.div	float	[1.0, 64.0]	The division factor. A greater value leads to less denoise strength.	0

表3-27 HDR Deghost 调试参数说明 MotionDetection 运动判断基准假设是传感器线性的。Long frame应该符合 ratio * short frame 这个判断标准，否则可能就会存在motion。算法中用一个 motion value 值计算Long frame 和ratio * short frame 的值。再用一个最大最小值标准化的区间，去计算motion factor 的值。这个区间是设置的参数里面的 motion lower threshold 和 motion upper threshold 区间，算法会算出 motion factor 值，以此来估计一下它是否是运动。判定是否为运动存在两个标准：

阈值判定。低于这个 lower threshold设为0，高于upper threshold会设为1024。低于thr_low判定为静止区域，高于thr_high判定为运动区。
过暗区域信息替代。short 帧中的一些区域可能太暗，导致静止区域不匹配线性的规律。或者太暗的地方亮度值太低，没有可用的信息，所以即使是一个运动区域，也不能使用短曝光来去替代它。

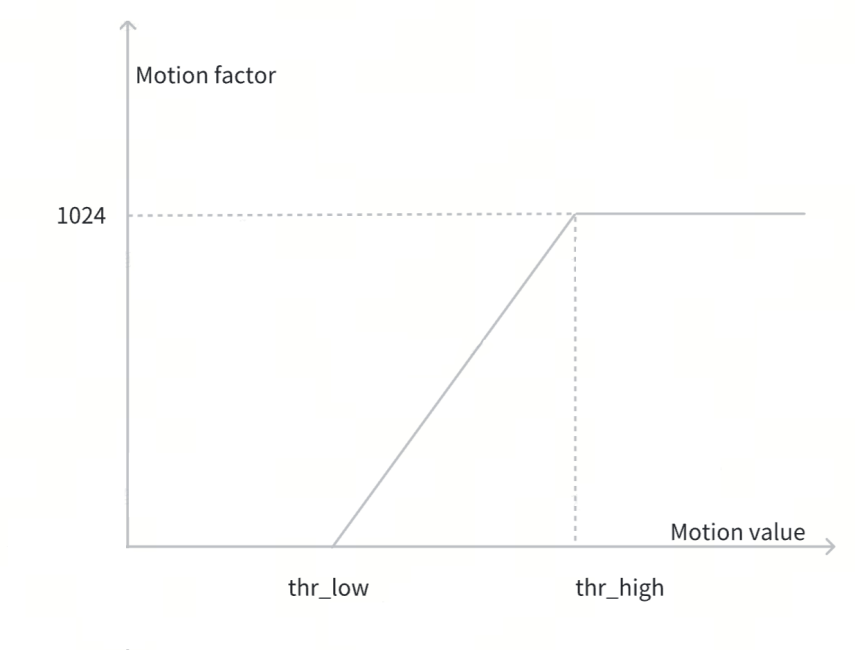

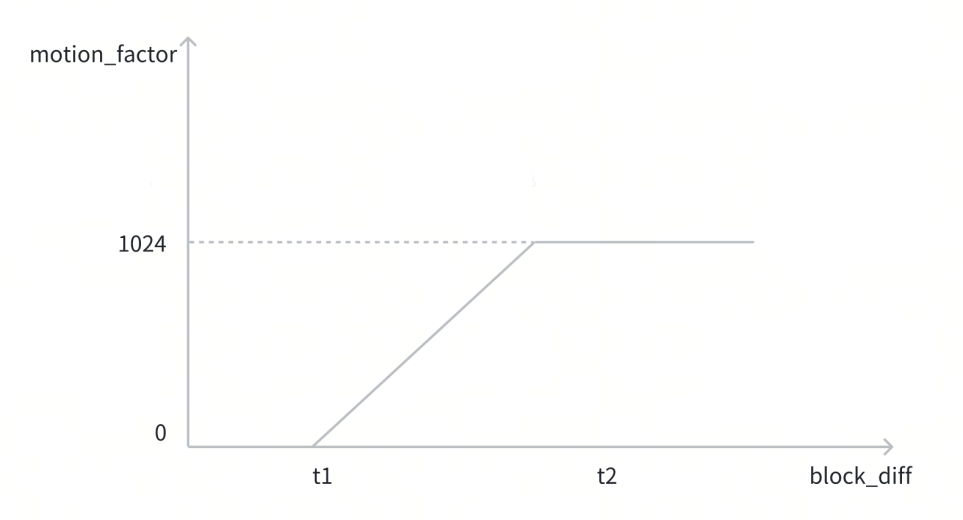

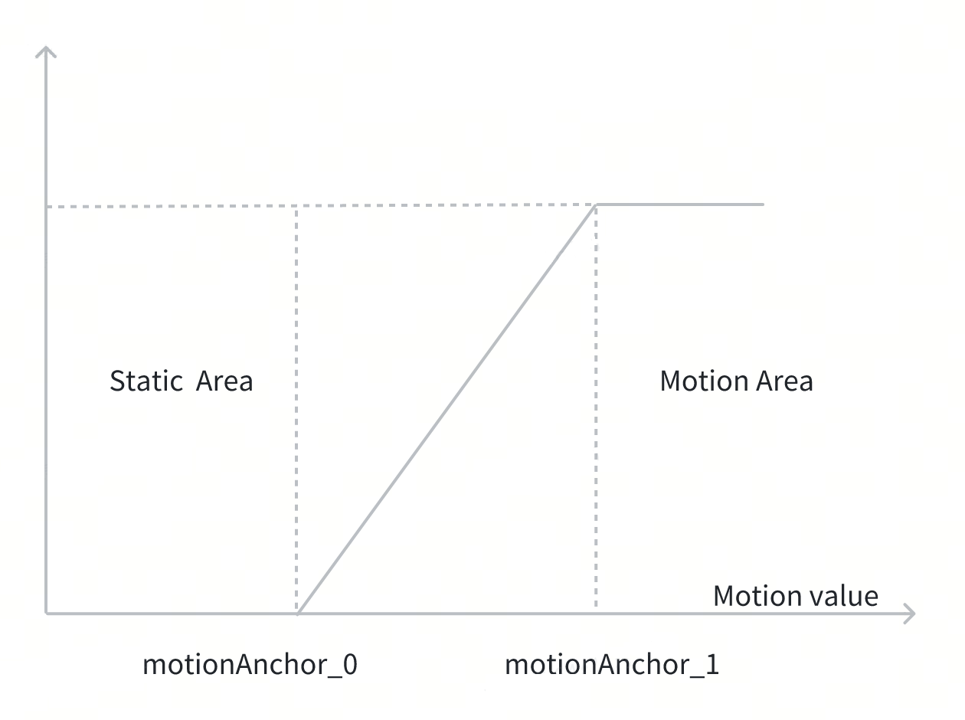

Motion Factor作用曲线图

3.4 Compand

3.4.1 Overview

Compand 模块完成数据的压缩和解压缩，由expand和compress两个子模块组成。Expand子模块可以将输入数据（12 ~ 20位）扩展为20位原始数据；Compress子模块可以将20位原始数据压缩为输出数据（12~20位）。

3.4.2 Tuning Theory

Expand Curve中X和Y用于输入和输出的曲线节点。在内部，这些值被分到两个RAM表，分别用于X、Y分量，每个表包含64个值。每个内存行可以通过ISP_COMPAND_EXPAND_x_ADDR寄存器单独寻址，并且可以使用相关的ISP_COMPAND_EXPAND_x_WRITE_DATA寄存器读取或写入其值。下表展示了compand模块相关的曲线图示例。

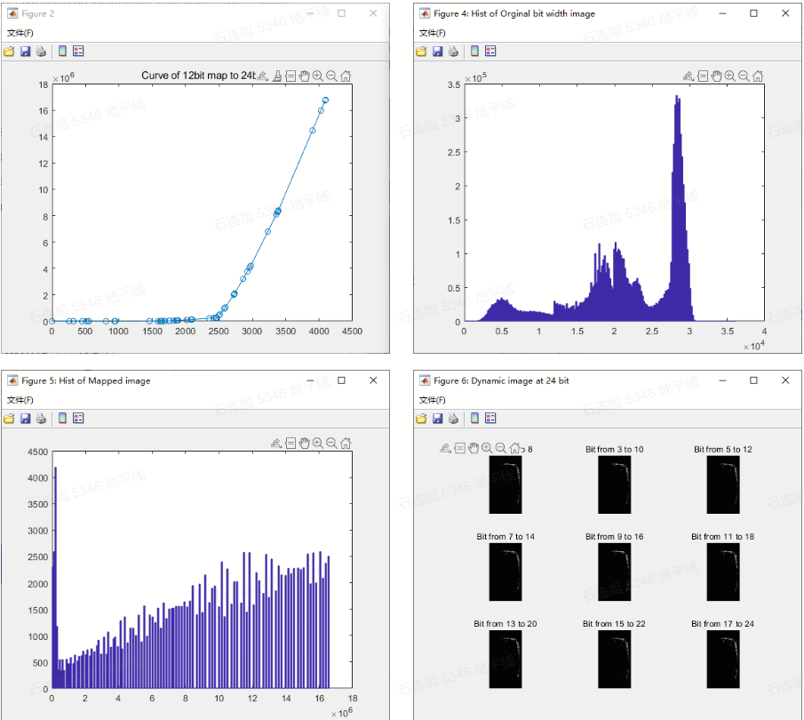

Compand 模块相关曲线图相关调试参数如下：

Parameter	Type	Range	Description	Default Value
expandEnable	bool	{true, false}	Enable expand in the compand module	false
expandCurveX[64]	int[64]	[0,24]	x stands for the distance in expand curve Distance_n = 1 << expand_px_n	-
expandCurveY[64]	int[64]	[0, 1048576]	y stands for the value	-
expandUseOutYCurve	bool	{true, false}	false: Use the built-in fixed formula to calculate y using the configured x true: Use the manual configured y value	false
compressEnable	bool	{true, false}	Enable compress in the compand module	false
compress CurveX[64]	int[64]	[0, 24]	x stands for the distance in expand curve Distance_n = 1 << compress_px_n	[20, 18, 14, 20, 18, 14, 20, 18, 14, 13, 20, 18, 14,20, 18, 14, 13, 20, 18, 14, 20, 18, 14, 13, 20, 18,14, 13, 15]
compress CurveY[64]	int[64]	[0, 1048576]	y stands for the value	[ 8192, 14640, 16256, 16352, 29232, 32464, 32672, 32768, 58576, 65024, 65440, 65744, 117360, 130272, 131072, 234320, 260128, 261744, 467824, 519456, 522672, 524288, 937264, 1040512, 1046960, 1871312, 2077792, 2090704, 2097152, 3749056, 4162048, 4187856, 7485216, 8311168, 8362800, 8388608, 14996256, 16648160, 16751408, 16777216, 16777216 ]
expandUseOutYCurve	bool	{true, false}	false: Use the built-in fixed formula to calculate y using the configured x true: Use the manual configured y value	false
compressUseOutYCurve	bool	{true, false}	false: Use the built-in fixed formula to calculate y using the configured x true: Use the manual configured y value	false

表3-28 Expand调试参数说明

3.4.3 Expand Phase One Tuning

按照的《X5-Calibration tool工具指南》文档中对应章节的说明进行参数的标定，得到Expand模块的参数值。

3.5 Black Level Substraction

3.5.1 Overview

Black Level Substranction是pipeline中第一个需要调试的模块，其它所有模块依赖于black level校正。因此这个模块是最基础的模块之一，在初始校正后很少去重新修改它。调试过程如下：

第一阶段-通过CalibrationTool标定不同Gain下的black level的值。
第二阶段-不需要调试，除非之前调试的效果较差。
第三阶段-不需要调试，除非之前调试的效果较差。

3.5.2 Tuning Theory

图像传感器的黑电平根据温度、模拟增益、曝光时间而变化。大多数传感器制造商不提供有关温度的信息。因此在ISP中黑电平只与analog gain关联。BLS模块参数包含在VTunerClient中Black Level Substraction中。

Parameter	Type	Range	Description	Default Value
bls[4]	int	[0,4095]	BLS values in R, Gr, Gb, and B channels.	[0,0,0,0]

表3-29 BLC参数

3.5.3 Black level Phase One Tuning

按照的《X5-Calibration tool工具指南》文档中相应章节的说明进行参数的标定，得到不同Gain下对应4通道的Black Level的值。

3.6 RGB InfraredRadiation

3.6.1 Overview

RGBIR模块处理4x4 RGBIR数据模式。它将RGBIR数据转换为RGB Bayer数据和IR数据，以供后续ISP Pipeline处理。

调试过程如下：

第一阶段-使用VtunerClient标定IR分量。
第二阶段-调整高亮区域IR分量减除比列。
第三阶段-调整后端ISP Pipeline模块参数，调整方法同RGGB Patttern的模式

3.6.2 Tuning theory

传统的COMS图像传感器使用Bayer方案作为颜色滤光片阵列（CFA）。像素的颜色信息是根据光的特定波长确定的。RGB-IR技术使用RGB-IR CFA，基于Bayer格式将部分像素修改为IR像素，只允许红外光通过。

在处理RGB-IR数据，需要将4x4的RGBIR模式恢复为RGGB模式，并提取出IR通道以供后续处理。RGBIR 模块的内部处理相当于一个小型pipeline，具有以下功能：

Pattern normalize (归一化)
Black level subtraction (BLS)
DPCC RGBIR (坏点校正)
De-noise and upscale IR channel to full resolution (降噪，IR通道升频至全分辨率)
Interpolate G channel to full resolution (插值 G 通道至全分辨率)
Interpolate B&R channel at R&B&G channel(在 R&B&G 通道处插值 B&R 通道)
Remove IR component(去除IR分量)
Down sample to RGB Bayer(下采样至RGB Bayer)
Revert to normal RGB(恢复到正常RGB)

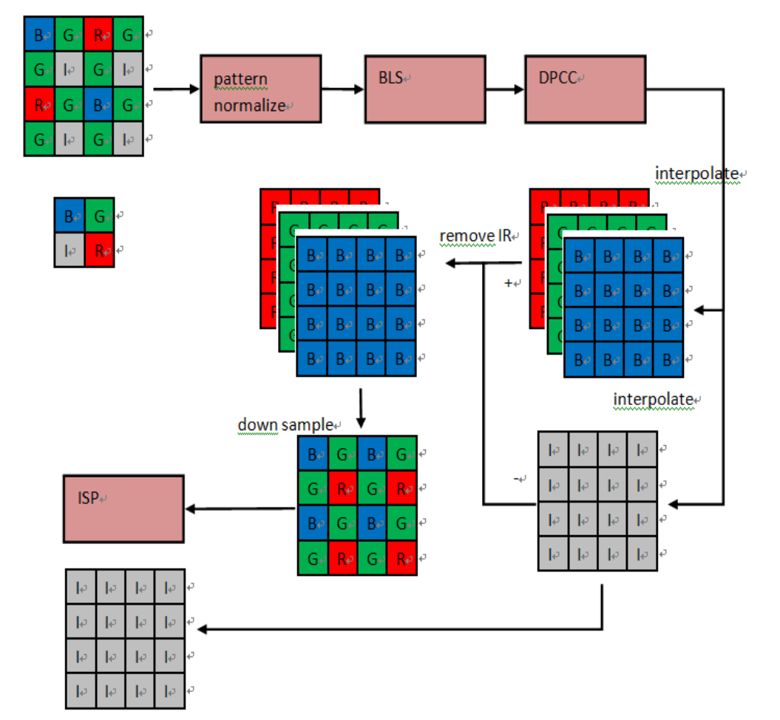

RGBIR PipeLine可整体表达为Figure 3.6‑1的形式。

RGBIR 处理流程图 RGBIR模式调试使用的参数如下。

Parameter	Type	Range	Description	Default Value
enable	bool	{true, false}	Enable the RGBIR module.	false
irThreshold	int	[0,4095]	Infrared channel de-saturation curve.	4095
lThreshold	int	[0,4095]	Remove IR. When light > I_threshold_start, the weight curve drops, gets smaller. When light > I_threshold_end, weight = 0	4095
dpccTh[4]	Int[4]	[0, 65535]	DPCC abs(center_pixel - avg) > th as defect point, 0~4095, 4095 as not DPCC	[4095, 4095,4095, 4095]
dpccMidTh[4]	Int[4]	[0, 65535]	FFF000	[4095, 4095,4095, 4095]
ccMatrix[12]	float[12]	[-4.0, 4.0]	3*4 color conversion matrix	[1.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0]
gain[3]	float[3]	[0.0, 4.0]	WB gain	[1.0, 1.0, 1.0]

表3-30 RGBIR调试参数 RGBIR BLS 黑电平补偿是通过校准获得的黑电平偏移值进行减法运算的过程。这个偏移值用于校正图像或信号中的基线黑电平变化。

Parameter	Type	Range	Description	Default Value
bls[4]	int	[0,4095]	BLS values in R, Gr, Gb, and B channels.	[0,0,0,0]

表3-31 RGBIR BLC调试参数 RGBIR DPCC DPCC在RGBIR模块之后，因此由于插值而导致的RGBIR模块中的坏点会扩散，因此RGBIR模块必须包括DPCC模块来纠正这些坏点。 DPCC模块包含两部分参数Dpcc_threshold和Dpcc_median_threshold，参数释义见Table 3.6‑1。DPCC参数必须根据坏点的值进行调整。如果调整过小，会对图像造成损坏。 RGBIR Remove IR 由于RGBIR传感器中的每个通道都包含一个红外（IR）成分，因此需要减去每个通道的IR成分，以恢复其为正常的RGB。一个3x4矩阵的值是根据传感器的感应曲线确定的。通常使用以下矩阵，其中前三列是单位矩阵，最后一列是-1，用于减除R/G/B通道IR分量的比例。

原始R通道去除IR分量的计算方式为：

3x4矩阵中的最后1列，是决定IR减除比例的。不同减除比例的结果见下图

RGBIR IR Remove差异配置效果图 Highlight IR Desaturation 当处理颜色彩饱和区域时，例如天空或高光区域，若直接应用原始矩阵处理，目标颜色会偏移原色彩。因为这些饱和区域各颜色通道的变化量不是线性的。

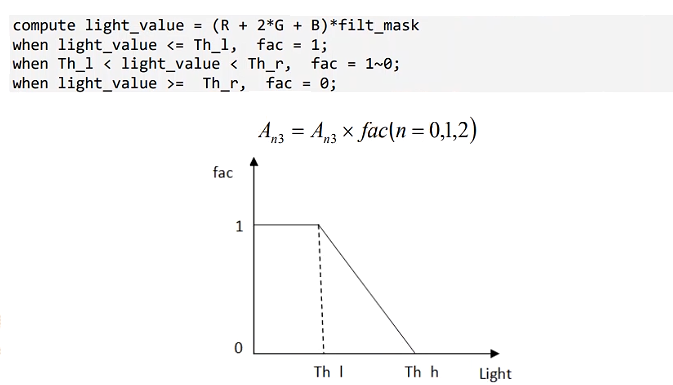

可通过设置阈值Th_l和Th_h，根据当前区域的亮度确定其是否处于过饱和区域，调整矩阵中R/G/B三个通道中IR系数，适当降低红外分量去除的比例，以减弱红外（IR）值并避免过饱和带来的影响。这有助于避免解决过度饱和引起的失真或不良影响。

对饱和区及向饱和的过渡区处理流程如下

RGBIR高光处理流程图

3.7 Lens Shading Correction

3.7.1 Overview

Shading是由于镜头成像时光轴中心与外围区域亮度不均匀导致的画面暗角现象。使用Lens shading模块可以校正图像的这种问题。同时，也可以校正色彩均匀性（chroma shading），对于图像最终的颜色还原非常重要。

Shading的表现与模组特性相关，取决于制造商组装光学器件的工艺及红外滤光片的性能。此外，不同的光照也会影响chroma shading，有时候也会因为Ir cut滤光片无法做出准确的波长截止而导致问题。

下面提供了模块调整的概述：

第一阶段：在实验室标准光源下标定Lens shading，通过Calibration tool来完成。
第二阶段：无需调整，除非其他模块导致shading校正出现不良问题。
第三阶段：无需调整，除非其他模块导致shading校正出现不良问题或实际应用场景中出现标定光源没有覆盖到的场景。

3.7.2 Tuning Theory

LSC模块可以校正空间或非对称失真的shading，映射整张图片做校正。LSC矫正数据包含Bayer 4个通道的矫正值。阴影校正算法的目标是在校正后实现整个画面的亮度和颜色均匀性。因此，每个输入像素PIN(x, y)都要乘以校正因子F(x, y)。校正因子是一个固定点数，整数部分为4位，小数部分为10位，有效范围为[1.0,15.999]。校正因子取决于像素在画面内的坐标和像素的颜色。

根据以下公式计算校正后的像素值PCOR(x, y)：

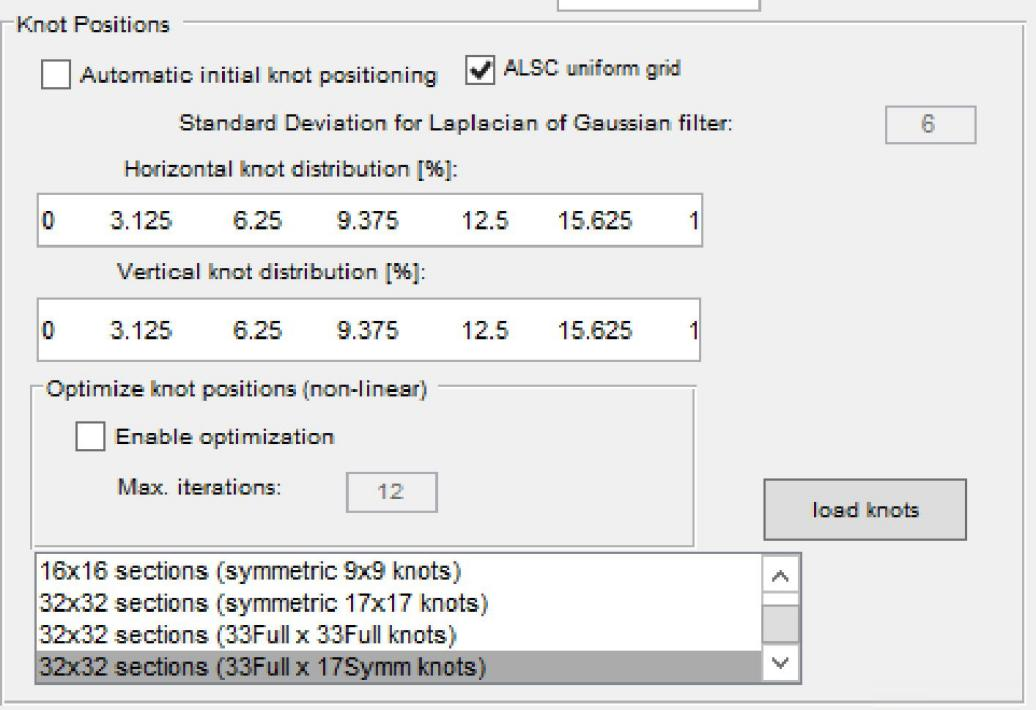

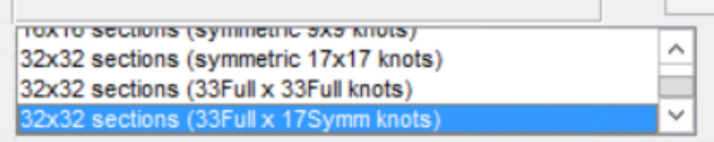

为了提高校正功能的精确性，在 x 和 y 维度上被分割为32个区域。下图概述了镜头阴影校正区域分布情况。

LSC区域划分

每个区域的坐标是可编程的。此外，每个区域和每个颜色分量的镜头阴影校正参数也是可编程的。每个坐标适用于每个颜色分量。

在每个扇区内，校正函数F(x,y)可以表示为其四个边缘处离散校正值之间的双线性插值函数。这种插值是由硬件在图像数据处理过程中实时执行的。
Shading关键参数

LSC模块参数包含在VTunerClient中Lens Shading Correction中。

Parameter	Type	Range	Description	Default Value
enable	bool	{true, false}	Enable the LSC module	false
matrix[4][33][33]	int[4][33][33]	[1024, 16383]	The gain of LSC, in R, Gr, Gb, B order.	All set to 1024
xSize[32]	int[32]	[0, width/2]	X stands for diffs The sum of 32 elements is equal to the width of the image	1080p: [60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60, 60]
ySize[16]	int[16]	[0, height/2]	Y stands for diffs The sum of 16 or 32 elements is equal to the height of the image Currently only 16 elements is supported.	[34, 34, 34, 33, 34, 34, 34, 33, 34, 34, 34, 33, 34, 34, 34, 33]

表3-32 LSC调试参数 静态校正关键参数

LSC静态标定可以支持多组色温的校正表，最少需标定高、中、低3个色温的shading校正表。

Parameter name	Description
Shading_ls_d65_[R/Gr/Gb/B]	Shading_ls_d65_[ R/Gr/Gb/B] D65 Shading表
Shading_ls_d50_[R/Gr/Gb/B]	Shading_ls_d65_[ R/Gr/Gb/B] D50Shading表
Shading_ls_tl84_[ R/Gr/Gb/B]	Shading_ls_tl84_[ R/Gr/Gb/B] TL84 Shading表
Shading_ls_cwf_[R/Gr/Gb/B]	Shading_ls_d65_[ R/Gr/Gb/B] CWF Shading表
Shading_ls_a_[ R/Gr/Gb/B]	Shading_ls_a_[ R/Gr/Gb/B] A Shading表
Shading_ls_h_[R/Gr/Gb/B]	Shading_ls_d65_[ R/Gr/Gb/B] H Shading表

表3-33 Mesh-based lens shading Static calibration参数

注：[R / Gr /Gb/ B]表示Bayer域每个颜色通单独的标签/参数

Lens shading 生成的最大增益值是可配置的，最大增益支持到16倍，对镜头补偿的最大值可在使用calibration tool校准时进行配置。

3.7.3 Tuning during phase one

由于Shading的标定依赖模组的特性，在完成Table3.7-3中先决条件后，可进入调试流程。按照的《X5-Calibration tool工具指南》文档中对应章节的说明进行参数的标定。

Prerequisite	Status / value
Black level	Tuned
Gamma FE/BE	Tuned(仅限Native WDR)

表3-34 Shading 标定先决条件

3.7.4 Fine tuning lens shading phase three

Shading校正在pipeline中属于前端的模块，在phase three模块基本参数已经调整完毕，仅需要依据实际应用场景要求在更多的场景来验证并微调参数。
调试过程 在 Auto 模式下，通过修改strength来控制校正的强度，strength是根据gain梯度来匹配的，在不同的gain梯度下面，找到当前场景正确的shading strength设定值。

在gain较小时（场景亮度较高）不需要降低强度，随着光亮降低和gain的增加，图像噪声会起来，此时为了整体效果特别是边角噪声，shading 强度可以降低。特殊情况下，为了图像表现也可以将强度设置为"0"（边角亮度较低）。

此外，2DNR模块具有针对shading去噪功能，可以与shading强度结合。如果2DNR强度设定值在不造成图像模糊情况下，无法消除所有角落的噪声，则需要降低shading的强度来抑制噪声。

Shading强度调整时应根据主观分析可见噪声量来决定，为了得到每个增益下的正确强度值，需要调整环境亮度来使gain达到不同的梯度。
Shaing主观场景调试方法

将摄像头置于studio的环境中，边角最好是灰色平面区域，确保当前增益为1x gain，当前应该是所有亮度下shading表现最好的一组，因此图像效果很好，边角噪声较小，因此当前gain梯度下强度可以设置shading强度到最大值。在高倍gain及环境亮度较低时，需要判断边角噪声的大小，根据以上介绍的调试方法来决定shading强度。

ISP Gain 0, 1000 lux场景

降低环境亮度，gain增加让shading 强度达到下一个梯度，主观评估噪声量来决定当前状态的强度值，同样设定到shading strength对应的gain档位里，重复以上操作为所有gain 档位调试出匹配的shading 强度值。

ISP Gain 3, 500 lux 场景.

例如在光照为（500 lux）的场景，增益值大约为3x。此时，图像中的噪点开始增加，因此，对于增益为3的情况下，稍微降低shading强度值是可以接受的。

ISP max gain, 20 lux-max strength

Max gain -- low strength

当在20 lux的弱光条件下，此时往往能达到最大增益。第一张图显示最大shading矫正强度的图像效果，第二张图是适当降低shading强度后的图像效果。从结果来看降低Shading强度可以降低图像噪声，同时角落的亮度出现一定程度降低，但仍能获得场景内的对象信息。调试时要根据实际需求，对边角亮度和噪声表现做折中，以获得更适配需求的画质表现。

3.8 Digital Gain

3.8.1 Overview

数字增益(Digital Gain)主要用于提升画面亮度。输入像素值与增益值相乘，作为Digital Gain的输出。输入RGB Bayer数据的每个色彩分量都与相应的DIGITAL_GAIN_x寄存器的增益值相乘。增益值为256对应于1.0的因子，因此颜色分量和增益的乘积将向右移动8位（四舍五入）

3.8.2 Tuning Theory

Digital Gain作用的计算方式:

Digital Gain相关的参数如下

Parameter	Type	Range	Description	Default Value
enable	bool	{true, false}	Whether to enable Dgain module	true
digitalGainR	float	[1.0,255.0]	R gain	1.0
digitalGainGr	float	[1.0,255.0]	Gr gain	1.0
digitalGainGb	float	[1.0,255.0]	Gb gain	1.0
digitalGainB	float	[1.0,255.0]	B gain	1.0

表3-35 Digital Gain调试参数

3.9 WDR

3.9.1 Overview

宽动态范围（WDR, Wide Dynamic Range）技术是一种先进的图像处理方法，其优势在于能够显著提升图像中的局部对比度和全局对比度，使得图像细节更加丰富，特别是在高动态范围的场景中，如背光环境或阴影较多的区域。

3.9.2 Tuning Theory

WDR是一种结合全局和局部色调映射的方法，用于将位宽压缩到12位，并增强图像的可见度。模块的核心功能是处理图像的最小单元，即16x16像素的块。根据输入图像的分辨率大小，整个图像被细分为多个这样的块。

为了在块之间实现平滑的视觉过渡，WDR模块采用双边滤波器（biliteral filter）进行插值处理。这种滤波器能够在保持边缘清晰的同时，平滑色彩空间中的细微变化，从而在块与块之间创建无缝连接。

WDR处理中实现对不同亮度区域的处理强度进行控制。模块可以独立地调整低亮度（low）、高亮度（high）和全局（global）的处理强度，以达到最佳的图像效果。在高动态范围（HDR）的数字重叠（DOL）模式下，WDR依赖于长短帧的曝光比率来优化图像。

此外，WDR模块提供了两种不同的平滑强度（smoothing strength）配置模式：

全局模式 ：所有的块都使用相同的平滑强度，这有助于在整个图像上实现一致的视觉效果。

局部模式 ：平滑强度可以根据块与块之间的亮度和内容差异进行调整。这意味着在图像的不同区域可以应用不同的处理强度，以更好地处理局部的光照变化。

通过上述方法，WDR模块能够有效地调整图像中的局部和全局对比度，特别是在背光场景或阴影区域，能够提供更加清晰和细腻的图像细节。

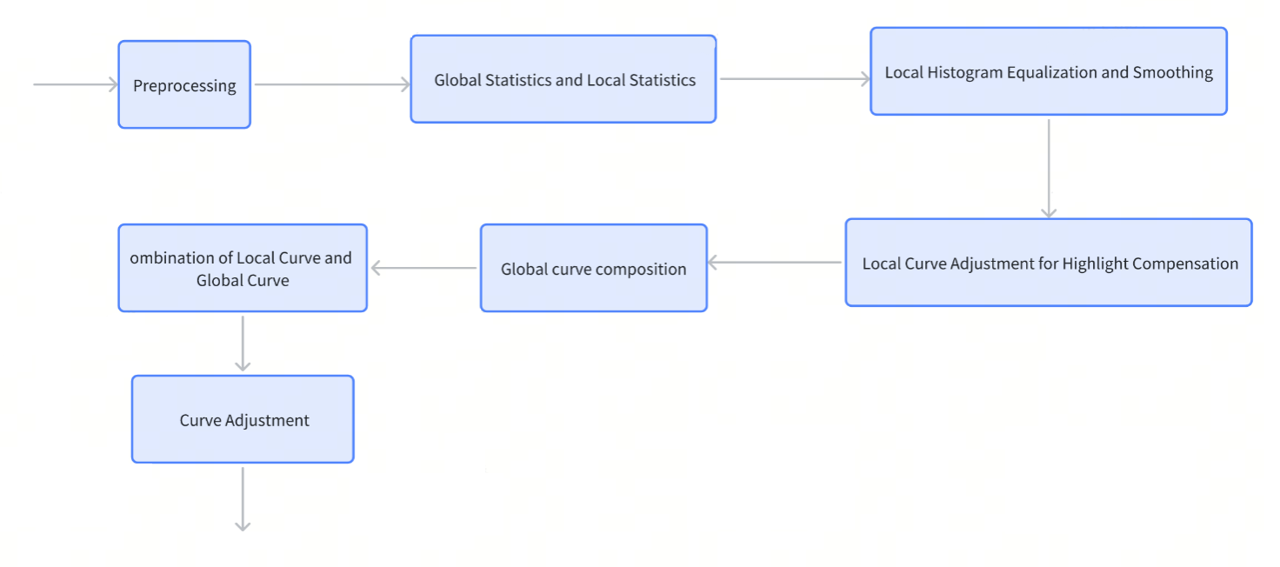

数据处理大致流程图：

WDR处理流程图

3.9.3 Preprocessing

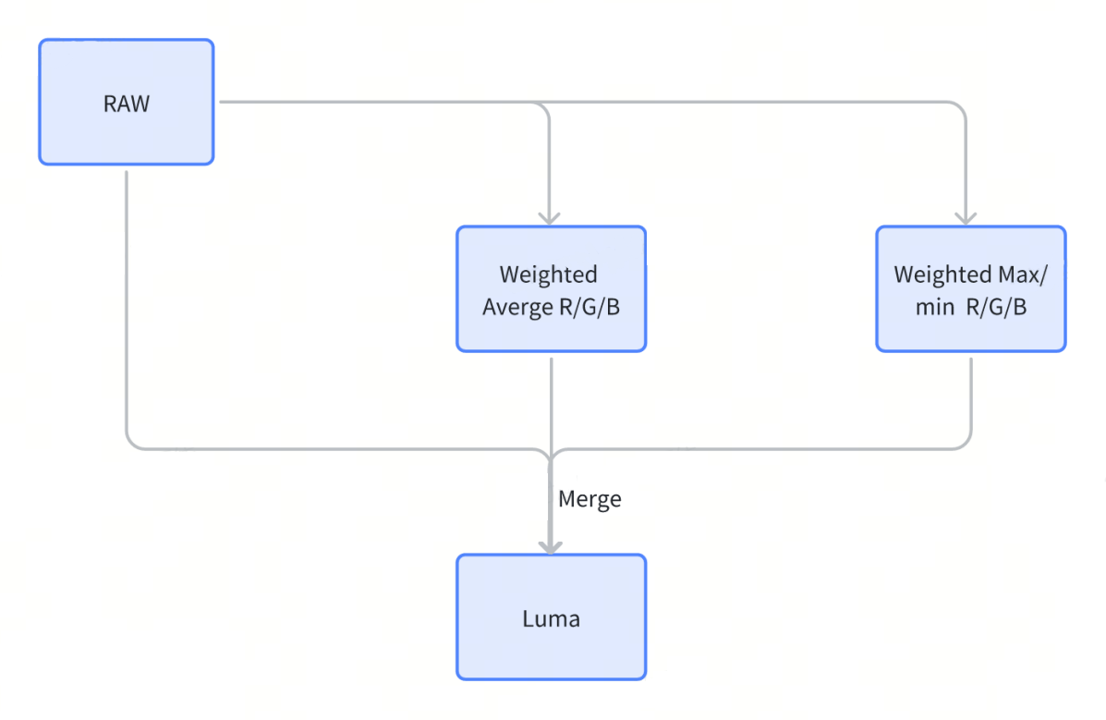

在图像处理中，特别是在宽动态范围（WDR）技术的应用中，原始图像数据的预处理是至关重要的步骤，预处理流程图如下。

WDR预处理图以下是对输入原始图像进行预处理的两个关键步骤的详细描述： Luma值计算。预处理的第一步是计算亮度（luma）值。这涉及到以下子步骤：

使用3x3的像素窗口，首先计算红色（R）、绿色（G）、蓝色（B）值的加权平均值。
计算R/G/B值的最大值和最小值的加权。
将上述两个计算结果与输入的原始数据结合，得到最终的luma值。

Pre-Gamma映射。对luma值应用pre-gamma映射和low_strength模块进行进一步处理。Pre-Gamma LUT这是一个包含65个bin的查找表，用于扩展灰度值，使其更加分散，从而增强图像的动态范围。Low_Strength这是一个可配置的参数，用于控制图像暗区的亮度。参数值越大，暗区的亮度信息越丰富，使得全局亮度提高。

在完成上述预处理步骤后，将对luma值进行全局和局部统计。

全局统计 ：计算整幅图像的平均值和均方差，以获取图像的整体亮度和对比度信息。

局部统计 ：将图像划分为16x16像素的块，并为每个块单独计算局部曲线。这包括计算每个块的平均值和直方图，后者是通过将20位灰度值分成64个区间并使用直方图LUT进行配置来实现的。

这些预处理步骤为WDR算法提供了必要的数据，以优化图像的局部和全局对比度，特别是在高动态范围的场景中，如背光或阴影区域。

Parameter	Type	Range	Description	Default Value
wdrLightnessWeight	int	[0,128]	max_rgb_weight	128
wdrColorWeight[3]	Int[3]	[0,128]	[gray_weight, lightness_weight, raw_weight] gray_weight + lightness_weight + raw_weight = 128	[128,0,0]

表3-36 WDR 预处理调试参数

3.9.4 Local Histogram Equalization and Smoothing

基于直方图LUT，可以得到每个块的直方图统计量。对直方图统计量进行归一化可以得到局部直方图曲线。为了防止过度拉伸造成的裁剪或严重噪声，将对局部曲线进行一维高斯平滑处理。平滑指数为平滑等级，平滑指数越高，平滑强度越高。不同平滑等级的图像效果示例如下

flat level平滑效果图例

有两种计算模式计算平滑等级：

手动模式。所有块直接使用flat_level的值。

半自动模式。flat_level作为起始平滑级别，根据局部直方图信息和可配置的ISP_WDR5_LUT_FLAT_LEVEL_WRITE_DATA计算出每个块平坦索引。

局部平滑计算相关参数如下。

Parameter	Type	Range	Description	Default Value
flatMode	bool	{true,false}	Strength adjustment mode for local contrast enhancement. false: Manual mode true: Auto mode (manual part + automatic incremental part)	false
flatLevel	int	[0,15]	Manual strength of local contrast enhancement The higher the value, the lower the manual strength.	5
flatLevelInc[4][17]	int[4][17]	[0,15]	Automatic incremental strength of local contrast enhancement The higher the value, the lower the automatic incremental strength.	[[3, 2, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0], [5, 4, 3, 2, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0], [7, 6, 5, 4, 3, 2, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0], [10, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1, 0, 0, 0, 0, 0, 0]]
darkAttentionLevel	int	[0,14]	The level of attention to dark areas. The higher the value, the less attention to the dark area.	0

表3-37 WDR LTM 调试参数

3.9.5 Combination of Local Curve and Global Curve

在局部曲线和全局曲线的合并过程中，最重要的是权重的计算。当contrast = 1023时，局部曲线权重为1，全局曲线权重为0，仅局部曲线生效；当contrast = 0时，局部曲线权重为0，全局曲线权重为1，仅全局曲线生效；当contrast在(0,1023)内时，局部曲线和全局曲线按各自比例进行合并。一般来说，使用局部曲线能提高图像对比度，使用全局曲线能展现更多暗区细节，调试过程中按实际需求选择适当的合并比例。

local curve与global curve合并效果示例

若entropyEnable使能，则会利用每个块的熵和contrast计算全局曲线和局部曲线的合并强度，然后用gamma_down_lut插值计算出的强度。最后，用上述强度合并局部曲线和全局曲线。

Parameter	Type	Range	Description	Default Value
enable	bool	{true,false}	Enable/disable the WDR module	false
strength	int	[0,128]	As a fixed value of 128 when stitching is disabled, and as a variable value between 0~128 when stitching is enabled (0-base frame without WDR5, 128-stitching frame with WDR5).	128
highStrength	int	[0,128]	The larger the value, the richer the highlight information and the darker the global brightness.	0
lowStrength	int	[0,256]	The larger the value, the richer the lowlight information and the brighter the global brightness.	256
contrast	int	[-1023, 1023]	The larger the value, the stronger the local contrast.	0
entropyEnable	bool	{true,false}	true: Entropy information participates in block classification	false
entropySlope	int	[0,1023]	The larger the base, the smaller the slope, and the stronger the local contrast.	0
entropyBase	int	[0,1023]	The larger the base, the smaller the slope, and the stronger the local contrast.	0
wdrLumaThr	int	[0,1023]	Threshold of dark and bright area. entropyEnable=1: the parameter is invalid	64
fixedWeight	int	[0,1023]	Manual weight of global curve	0
flatLevelGlobal	int	[0,15]	Strength of auto global contrast enhancement The higher the value, the lower the strength.	5

表3-38 WDR Strength 调试参数

3.9.6 Curve Adjustment

在目前的ISP中，WB、CCM和Gamma三个模块对色彩有显著影响，由于CCM校准与Gamma绑定，Gamma应保持正常开启，以保证色彩的准确性。但在图像亮度方面，WDR和Gamma均会提高图像亮度，若不进行适当调整图像很容易过曝。因而在WDR模块内添加了Degamma函数，用、于适当抑制亮度，避免输出的图像过亮。

WDR可以合理分配灰度级别，同时提升暗部亮度和抑制亮区亮度，使图像中的所有像素都分布在可视范围内。maxGain和minGain限制了不同亮度的像素允许使用的增益，避免出现局部过亮并抑制暗区噪声。但是，暗区的增强可能会放大噪声和颜色偏差问题，而抑制亮区可能会使过曝区域附近出现颜色。所以，最终的曲线将在这里受到限制。WDR模块允许通过图像块的增益值适当降低饱和度以抑制颜色偏差问题。

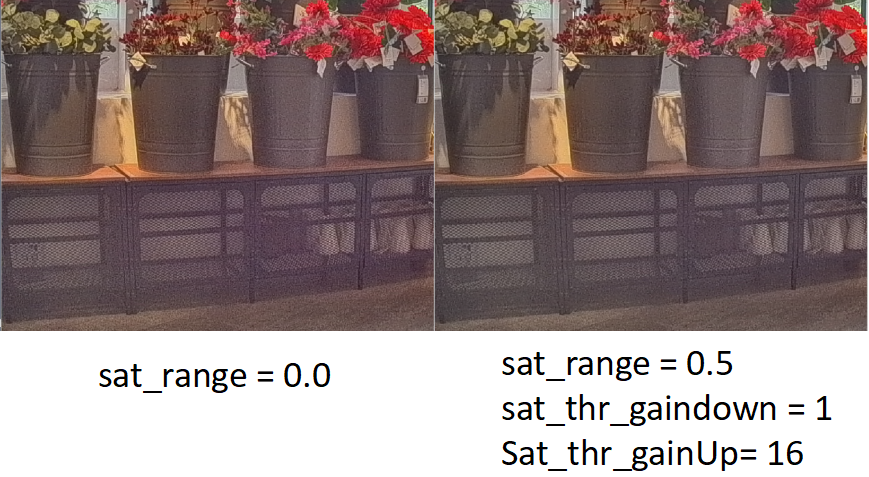

WDR暗区降饱和度示例

另外，WDR可以针对图像中的高对比度边缘进行适当抑制。当边缘对比度高于设定的阈值diffHigh时将会做淡化处理，减弱边缘对比度，对比度小于diffLow的边缘不会做处理，对比度在diffHigh和diffLow之间的会做插值进行优化。

WDR高对比度边缘抑制 WDR曲线调整相关参数见下表

Parameter	Type	Range	Description	Default Value
degamma	double	(0,3.0]	The factor of degamma curve The higher the value, the darker the image.	false
maxGain	int	[0,128]	Maximum of WDR gain	128
minGain	int	[0,4096]	Minimum of WDR gain	1
diffHigh	float	[0,100]	The threshold for detecting high contrast edges where the detected high contrast edges will become lighter in color. The higher the value, the fewer high-contrast edges are detected.	100
diffLow	float	[0,100]	The threshold for detecting low contrast edges where the detected low contrast edges will become lighter in color. The higher the value, the fewer low-contrast edges are detected.	100
satRange	float	[0,1]	Strength of saturation reduction	0
satThrGainDown	int	[0,256]	The threshold used to determine pixels that need to be desaturated. The higher the value, the fewer dark pixels are desaturated.	1
satThrGainUp	int	[0,256]	Refer to previous row. (This function can be used to reduce dark color noise and dark abnormal colors.)	16
wdrRgbCoef	Int[3]	[0,128]	[weight_r, weight_g, weight_b] weight_r + weight_g + weight_b = 128	[38,75,15]

表3-39 WDR Strength 调试参数

3.9.7 Damping Function

Damping功能用于解决WDR在场景变化时产生的闪烁问题。闪烁的根本原因是场景变化时采集帧和应用帧之间的差异，采集帧生成的曲线不会应用到应用帧中，曲线会逐帧变化。WDR damping对前后帧数据在时间域内的曲线进行平滑处理，以应对场景变化时画面的闪烁现象。

将dampMode置0，即采用manual mode时，dampCurveCoef和dampAvgCoef需要设置为大于0的值，才能保证WDR模块正常收敛和自动调节。将dampMode置1，即采用auto mode时，WDR会根据配置的WDR参数和画面的明暗分布情况自适应得计算dampCurveCoef和dampAvgCoef数据。

WDR damping相关的参数见下表

Parameter	Type	Range	Description	Default Value
dampMode	int	{0,1}	0: Manual mode (damping coefficient can be configured directly) 1: Auto mode (damping coefficient is calculated adaptively according to the detection result of scene change)	0
dampCurveCoef	int	[0,127]	The damping parameter of the local curve. (manual mode valid) The larger the value, the faster the image brightness converges.	127
dampCurveMax	int	[0,127]	Limit of curve damping coefficient (auto mode)	127
dampCurveMin	int	[0,127]	Limit of curve damping coefficient (auto mode)	0
dampAvgCoef	int	[0,127]	Block mean luma damping coefficient (manual mode)	127
dampAvgMax	int	[0,127]	Limit of block mean luma damping coefficient (auto mode)	127
dampAvgMin	int	[0,127]	Limit of block mean luma damping coefficient (auto mode)	0
dampCoefDecLimit	int	[0,127]	Single step change limit of damping coefficient (auto mode)	127
dampCoefIncLimit	int	[0,127]	Single step change limit of damping coefficient (auto mode)	127
dampFilterSize	int	[0,16]	Reference frame number for scene change detection (auto mode)	8
dampLothrLog	float	[0.0,20.0]	Threshold for scene change detection (auto mode) The higher the value, the faster the video brightness converges.	0
dampHithrLog	float	[0.0,20.0]	Refer to the previous row	12

表3-40 WDR Convergence 调试参数

3.9.8 Halo Color Fading

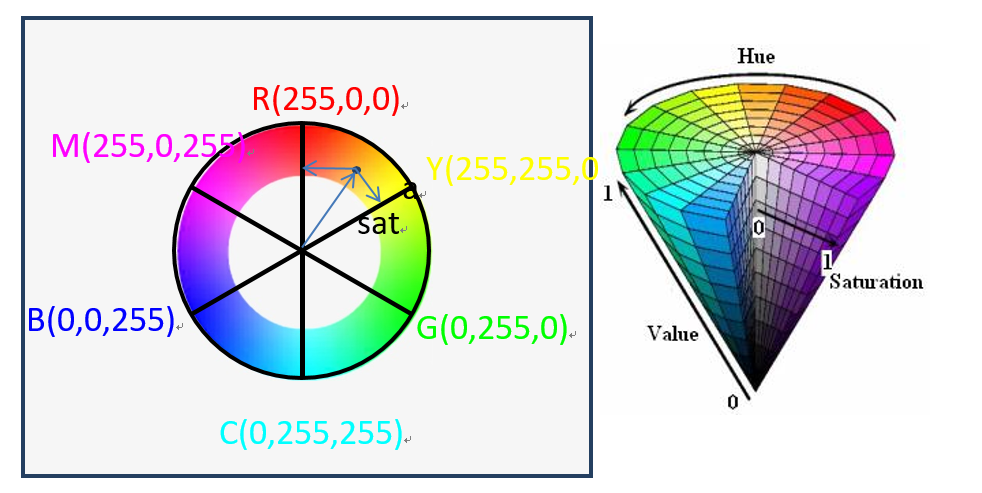

此功能应用于HSV颜色空间，主要通过调整饱和度阈值和6种纯色（红色、绿色、蓝色、黄色、青色、品红色）的参数来调整单个像素的饱和度。这6种纯色将整个颜色空间分为6个间隔。如果一个像素落在某个间隔内，它将仅根据其相邻的两个色相参数调整。如在Figure 3.9‑7中，点a处只有R和Y参数是有效的。

WDR预处理图

Parameter	Type	Range	Description	Default Value
lightEnable	int	{0,1}	0: Halo color fading function disable 1: Halo color fading function enable	0
lightSatLothr	int	[0,255]	The low threshold of the saturation. pixel_sat ≤ lothr: the pixel is at low saturation, no need to desaturate. lothr < pixel_sat ≤ hithr: transition interval pixel_sat > hithr: the pixel is at high saturation, need to desaturate.	64
lightSatHithr	int	[0,255]	The high threshold of the saturation.	128
lightRedThrLog[4]	float[4]	[0.0,20.0]	Red threshold, monotonically increasing Logarithmic domain (same below)	[0,0,0,0]
lightGreenThrLog[4]	float[4]	[0.0,20.0]	Green threshold, monotonically increasing	[0,0,0,0]
lightBlueThrLog[4]	float[4]	[0.0,20.0]	Blue threshold, monotonically increasing	[0,0,0,0]
lightYellowThrLog[4]	float[4]	[0.0,20.0]	Yellow threshold, monotonically increasing	[0,0,0,0]
lightCyanThrLog[4]	float[4]	[0.0,20.0]	Cyan threshold, monotonically increasing	[0,0,0,0]
lightMagentaThrLog[4]	float[4]	[0.0,20.0]	Magenta threshold, monotonically increasing	[0,0,0,0]

表3-41 WDR Halo Color Fading调试参数

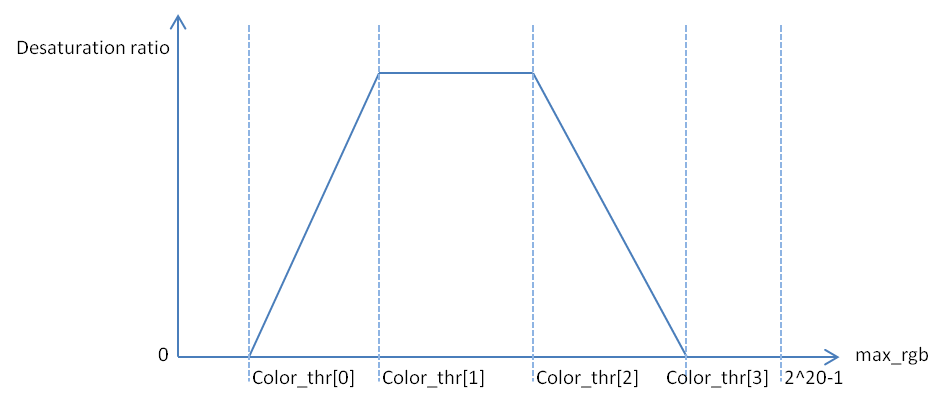

当像素的饱和度达到调整阈值时，也会考虑其相邻的纯色参数。单个色相分为5个段：

pixel_value<=thr[0]：去饱和比例为零，用于保护低饱和度的像素。
thr[0]<pixel_value<=thr[1]：像素值越大，去饱和比例越大，可用于过渡以消除紫边效应。
thr[1]<pixel_value<=thr[2]：去饱和比例为1，可用于降低饱和度。
thr[2]<pixel_value<=thr[3]：像素值越大，去饱和比例越小；可用于增加光晕颜色的衰减，形成颜色吸收效应。
pixel_value>thr[3]：去饱和比例为零，用于保护光源中心颜色。

为了保持颜色的单调性，通常将color_thr[0]和color_thr[1]设置为0。然而，如果需要使用此函数来实现减少紫边的效果，则需要将color_thr[2]和color_thr[3]设置为最大值（20）。

WDR高亮颜色抑制原理图

3.9.9 Highlight Supression

为了应对夜间有光源场景，增加了高光抑制功能。使用局部直方图的有效范围来识别光源。ISP_WDR5_HLC_CTRL配置来调整局部直方图曲线。

该功能基于局部对比度计算当前块为高光区域的可能性。可能性越高，光线衰减的幅度越大。

Parameter	Type	Range	Description	Default Value
hlcBaseLog	float	[0.0,19.0]	Highlight compensation threshold (logarithmic domain) The higher the value, the fewer highlight blocks are detected.	0.0
hlcSlope	int	[0,256]	Highlight compensation strength The higher the value, the stronger the highlight compensation.	0

表3-42 WDR High Light Supression调试参数

3.10 Green Equalization（GE）

3.10.1 Overview

GE模块是为了平衡原始 Bayer 格式中相邻像素gr和gb之间的差异，纠正两个像素之间的不平衡。校正imbalances可以减少在demosaic插值算法产生的方格或其它类似pattern，还可以改善demosaic算法中的false color调试效果。下图绘制了如何识别imbalance：

GrGb Imbalance 示意图

现在的Sensors很少出现Green imbalance了，意味着默认的Green equalization值是可以接受的。比较老一点的Sensors和差一点的Sensors可能需要做Tuning。

无论如何，GE模块都需要验证，其过程如下:

第一阶段：不需要tuning GE。
第二阶段：GE在tuning demosaic之前要进行验证。
第三阶段：不需要tuning GE。

3.10.2 Tuning Theory

GE模块参数包含在VTunerClient中Green Equilibration中，参数具体描述见下表。

Parameter	Type	Range	Description	Default Value
enable	bool	{true, false}	Eenable/disable GE module	true
threshold	float	[0,511]	The larger the threshold, the stronger the processing	511

表3-43 GE Tuning Prameters.

3.10.3 Tuning GE during phase two

因为GE在第一阶段是不校正的，Tuning在第二阶段的Demosic之前。Tuning所需的先决条件如下

Prerequisite	Status / value
Black level	Tuned
Noise proflie	Derived

表3-44 GE prerequisite

如果Green imbalance有问题，增加GE_threshold参数。可在.json文件中设置值。在第三阶段除非存在GE引入的问题，一般不需要重调试GE。

3.11 Defect Pixel Cluster Correction（DPCC）

3.11.1 Overview

对各类高低端传感器，受生产工艺、外围电路、工作环境等因素影响，实际使用过程中不可避免会出现缺陷像素。缺陷像素可以通过以下方式来区分：

亮像素点Hot pixel：像素会持续保持高亮状态
黑像素点Dead pixel：像素会持续保持无光状态
伤像素点Weak pixel：像素不会按照线性方式来对外界光线做出反应

不同的缺陷像素对画面的影响也不一样，黑像素对画面质量影响较少，伤像素比较难以预测。DPC功能则主要用来处理比较容易觉察到的亮像素。针对亮像素的处理，其复杂度跟亮像素间的邻近程度有所不同，因此将这些情况做了分类：

单亮像素（Single hot pixel）：单独的亮像素其周边都是正常像素
邻近亮像素（Double hot pixel）：同一个色彩平面上的两个邻近的亮像素点
三个亮像素（Triple hot pixel）：同一个色彩平面上三个邻近的亮像素点
亮像素团（Cluster of hot pixels）：同一个色彩平面上四个或大于四个亮像素点相邻

DPCC的调试过程如下：

第一阶段：不需要调试
第二阶段：确认下静态（Static）DPC 状态，在实验室环境下进行多场景调试DPC
第三阶段：无调试要求，除非DPC调试效果或其他依赖DPC模块的调试降低了图像质量

3.11.2 Tuning Theory

缺陷像素群集校正（DPCC）检测并校正原始拜耳图像数据上的单个像素和小群集缺陷（最多3x3像素），即脉冲噪声。集成的缺陷像素表允许独立于即时检测，独立地校正多达2048个固定位置。实际分析显示在同一平坦区域，残留影响会随着缺陷像素的增加而增加。这种残留影响是因为周边像素平均化处理引起，缺陷像素越多影响就越大。因此如果图像中包含有很多亮像素团，需要跟CMOS sensor厂家确认并改善，这会极大的影响图像效果。

DPCC模块执行静态缺陷像素表控制、动态缺陷像素检测、缺陷像素矫正三项任务。
静态缺陷像素

将bptEnable置为true，bptNum设置需要矫正的静态缺陷像素数目，bptPosX/bptPosY配置静态缺陷像素的坐标值将该像素标记为坏点。若bptNum小于配置的bptPosX/bptPosY坐标组数，则只有bptNum设置数目的坏点会被矫正。

bptOutMode决定了静态缺陷像素采用的矫正方式，详细可见表中此参数的描述说明。
动态缺陷像素检测

DPCC模块会根据5×5邻域内像素的像素值、像素值排名、像素值差距、梯度排名、梯度极值5个角度评估中心像素是否属于坏点。采用哪几种评估方式和基于哪个通道进行评估可通过methodsSet和setUse参数配置，详细配置逻辑可见表中两个参数的描述说明。
缺陷像素校正

缺陷像素的校正方式通过outMode参数控制，主要调节校正计算时各通道是否采用中心像素进行中值计算，详细配置逻辑可见表中此参数的描述说明。

DPCC模块参数包含在VTunerClient中Defect Pixel Cluster Correction 中，参数具体描述见下表。

Parameter	Type	Range	Description	Default Value
enable	bool	{true, false}	Enable/disable DPCC	false
bptEnable	bool	{true, false}	Enable static bad point correction	false
bptNum	int	[0,1024]	The number of static bad points	0
bptOutMode	int	[0,15]	Output mode for static bad-point correction. bptOutMode is a binary parsed parameter, with the following digits and corresponding functions: The first bit determines the G-channel. When using median filtering to calculate the correction value, whether the median filtering range includes the center point, 1 indicates yes and 0 indicates no. The second bit determines the RB channel.When using median filtering to calculate the correction value, whether the median filtering range includes the center point, 1 indicates yes and 0 indicates no. The third bit determines the G-channel. When using median filtering to calculate the correction value, whether the median filtering range uses all the same channel points within the 5x5 range, with 1 indicating yes and 0 indicating no. The fourth bit determines the RB channel. When using median filtering to calculate the correction value, whether the median filtering range uses all the same channel points within the 5x5 range, with 1 indicating yes and 0 indicating no.	0
bptPosX[2048]	int[2048]	[0,input_image_width]	The x-coordinate of the static bad point	[0]
bptPosX[2048]	int[2048]	[0,input_image_height]	The y-coordinate of the static bad point	[0]
outMode	int	[0,15]	Interpolation mode for correction unit outMode is a binary parsed parameter, with the following digits and corresponding functions: The first bit determines the G-channel. When using median filtering to calculate the correction value, whether the median filtering range includes the center point, 1 indicates yes and 0 indicates no. The second bit determines the RB channel. When using median filtering to calculate the correction value, whether the median filtering range includes the center point, 1 indicates yes and 0 indicates no. The third bit determines the G-channel. When using median filtering to calculate the correction value, whether the median filtering range uses all the same channel points within the 5x5 range, with 1 indicating yes and 0 indicating no. The fourth bit determines the RB channel. When using median filtering to calculate the correction value, whether the median filtering range uses all the same channel points within the 5x5 range, with 1 indicating yes and 0 indicating no.	0
setUse	int	[0,15]	DPCC methods set usage for detection The first bit determines whether the entire set of parameters for stg1 is enabled. The second digit determines whether the entire set of parameters for stg2 is enabled. The third digit determines whether the entire set of parameters for stg3 is enabled. Its fourth position is determining stg_ Whether the entire set of parameters for fix is enabled, that is, whether a built-in judgment mechanism is enabled.	1
methodsSet[3]	int[3]	[0,8191]	Methods enable bits for SET_1/2/3, different methods can be used in parallel, the result is the logical AND of all selected methods. methodsSet is a 13-bit numerical value that needs to be viewed in binary. For all bits, 1: enabled; 0: disabled. Its lower 5 bits determine the activation of the five bad point detection methods for the G channel. The lowest bit determines whether the PG (peak gradient) method of the G channel is enabled. The second digit determines whether the LC method of channel G is enabled. The third digit determines whether the RO method of channel G is enabled. The fourth digit determines whether the RND method of channel G is enabled. The fifth digit determines whether the RG method of the G channel is enabled. The 9th to 13th positions determine the five methods for opening the RB channel. The 9th digit determines whether the PG (peak gradient) method of the RB channel is enabled The 10th digit determines whether the LC method of the RB channel is enabled. The 11th bit determines whether the RO method of the RB channel is enabled. The 12th digit determines whether the RND method of the RB channel is enabled. The 13th digit determines whether the RG method of the RB channel is enabled.	[1, 7453, 0]
lineThresh[2][3]	int[2][3]	[0, 255]	Line threshold methods, 3 thresh for RB and G	[[0, 0, 0], [0, 0, 0]]
lineMadFac[2][3]	int[2][3]	[0, 63]Mean Absolute Difference (MAD) factor for Line check	[[0, 0, 0], [0, 0, 0]]
pgFac[2][3]	int[2][3]	[0, 63]	Peak gradient factor	[[0, 0, 0], [0, 0, 0]]
rndThresh[2][3]	int[2][3]	[0, 255]	Rank Neighbor Difference threshold	[[0, 0, 0], [0, 0, 0]]
rgFac[2][3]	int[2][3]	[0, 63]	Rank gradient factor	[[0, 0, 0], [0, 0, 0]]
roLimits[2][3]	int[2][3]	[0, 3]	Rank Order Limits	[[0, 0, 0], [0, 0, 0]]
rndOffs[2][3]	int[2][3]	[0, 3]	Differential Rank Offsets for Rank Neighbor Difference	[[0, 0, 0], [0, 0, 0]]

表3-45 DPCC Tuning Paramers

3.11.3 Tuning DPC during phase two

第一阶段不需要调试DPC模块，相关的调试在第二阶段进行。调试前需要首先进行参数的预设，完成相关模块的调试。参数的预设可以采用两种方式：

方式一：参照上表中的默认配置。

方式二：在预设6组参数中选择一组，在此基础上进行调试，生成新的配置。

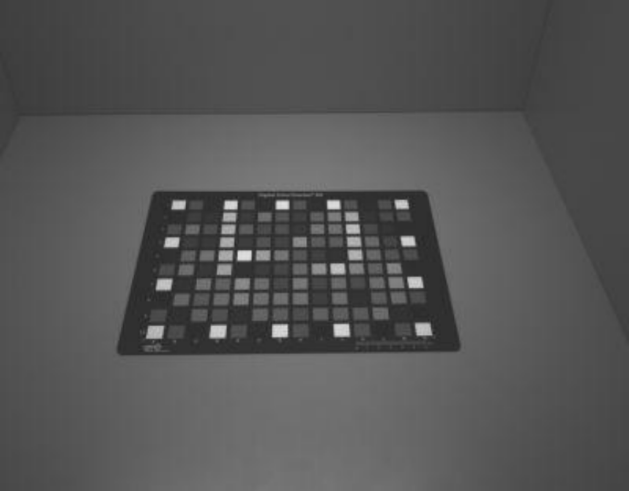

调试流程 将摄像头对准实验室搭建的场景中，如下图。在VTunerClient中将曝光设定成Manual模式。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/4a67778d6ed34e23afe9a5578431965a.png) Example of a studio scene

通过将enable设置为1开启DPCC功能，按表格中默认参数进行配置，观察画面中缺陷亮像素分布。

若在当前参数下仍能观察到缺陷像素，可通过减小lineMacFac/lineThresh/rndThresh/rgFac，增大roLimits/pgFac的值，可按数值取值范围的10%左右数值做调试尝试，直至观察不到缺陷像素。

缩小调整步长，逐步精调各参数，直到能够成功移除缺陷像素，此时即为移除缺陷像素的参数阈值，可按实际需求再做微调，直至当前gain下调试的DPCC满足规格，则保存对应的配置参数。

重复步骤3-4，调整所有的Gain下的DPCC的参数

3.11.4 Fine tuning DPC during phase three

对DPC模块fine 调试，完成不同增益下DPCC模块参数调试后，将对应的参数表写入到对应的参数表中。在实际应用场景中发现依然有坏点存在，则基于对应的场景微调对应Gain下的参数配置。

3.12 2DNR

3.12.1 Overview

2D Noise Reduction (2DNR)模块用于降低RAW图像中的空间噪声。该模块是ISP的关键组成部分，因为它显著提高了图像的质量，特别是在低光条件下拍摄的图像。2DNR模块会在高、中、低三个层中分别进行滤波处理后，输出最终结果。

2DNR可以分解为滤波处理、细节增强、Luma control、motion blending四大部分功能。

调试流程大致如下：

第一阶段：无需调整。

第二阶段：在实验室实景环境中，对2DNR的参数进行调整。

第三阶段：针对实际场景调整的2DNR参数，以达到尽可能适应所有场景的状态。该阶段主要调整在不同Gain值条件下2DNR的配置参数。

3.12.2 Tuning Theory

NLM Processing

本模块采用非局部均值（Non-Local Means，NLM）算法，在较大的搜索窗口内寻找与当前像素点具有相似特征的点集。通过计算这些点的加权平均值，利用类似高斯分布的权重函数对所有相似像素块进行累积，以此达到消除图像中原始像素块的随机噪声，从而有效提升图像的信噪比（Signal-to-Noise Ratio，SNR）。

2DNR处理过程中，为了最大化算法性能，需要使用相机的噪声配置文件（Noise Profile）。在客观标定阶段，必须准确地标定不同增益条件下的噪声配置文件。这对于确保算法能够根据实际噪声水平适当地调整其处理策略，以优化图像质量至关重要。补充NR TOOL使用说明

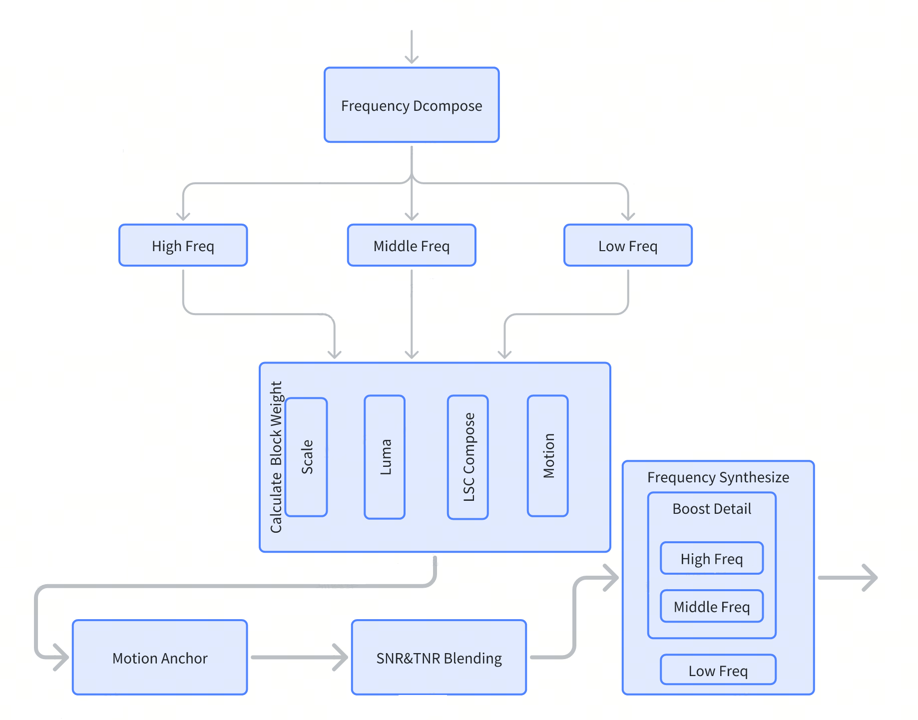

2DNR处理流程图：

2DNR处理流程图

2DNR模块参数包含在VTunerClient中2D Noise Reduction中。

注：在此表中，layer 0 指细节层，layer 1 指中等细节层，layer 2 指粗略信息层。

Parameter	Type	Range	Description	Default Value
enable	int	[0,1]	0: disables 2DNR . 1: enables 2DNR .	0
vstFactor	float	[1.0, 1000.0]	A factor to control the sigma of the decompose filter. The greater the factor, the larger the decompose sigma.	16
motionCtrlEn	int	[0,1]	0: bypasses motion adaptive 2DNR. 1: enables motion adaptive 2DNR.	1

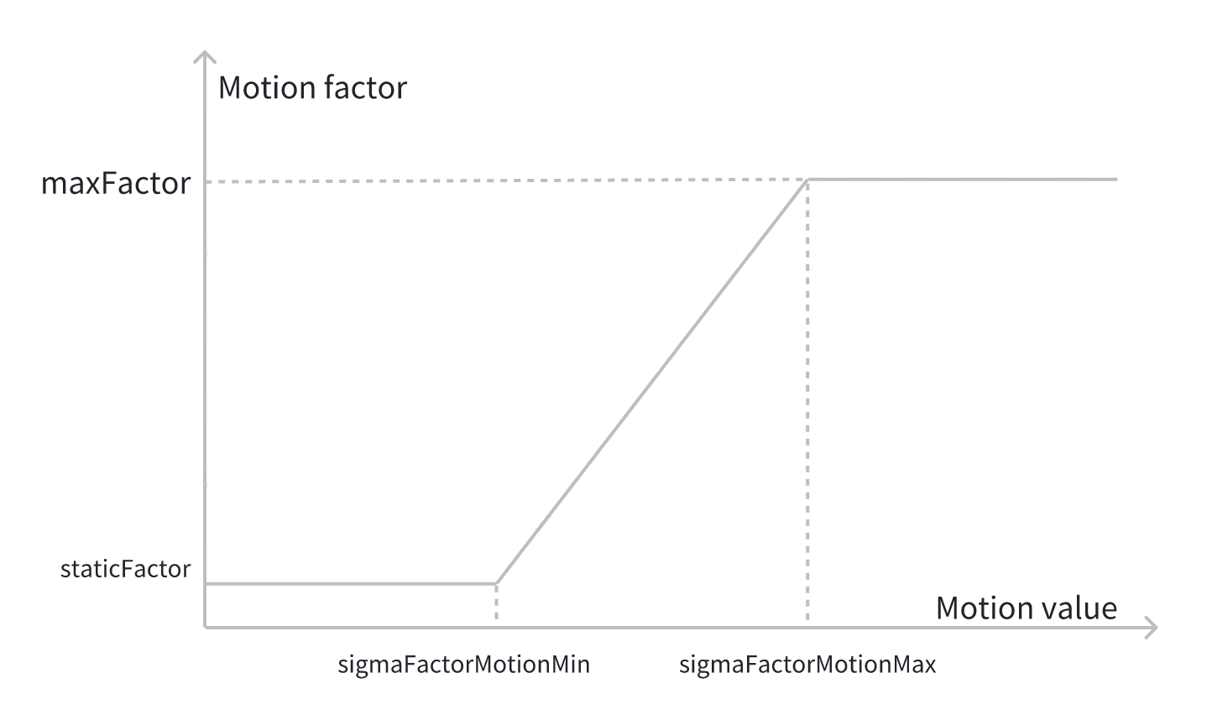

sigmaFactorMotionMin	int	[0, 1024]	The minimum 2DNR threshold. For pixels with motion less than this threshold, 0% 2DNR is applied.	0
sigmaFactorMotionMax	int	[1, 1024]	The maximum 2DNR threshold. For pixels with motion greater than this threshold, 100% 2DNR is applied.	800
sigmaScale[3]	float[3]	[0.001, 100.0]	The sigma factors for layer 0, layer 1, and layer 2 in order. A greater sigma factor makes the corresponding layer smoother.	[1.0, 1.0, 1.0]

表3-46 2DNR NLM调试参数 Luma Control

lumaCurve是2DNR处理中的一个关键功能，它根据像素值的亮度进行降噪处理。在此过程中， lumaCurveX 和lumaCurveY参数配合使用，以根据像素的亮度值调整降噪强度。具体来说，lumaCurveY参数的值越高，表示应用的降噪强度越弱。这允许在保持图像细节的同时，有效降低噪声。

lscCompCurve用于根据像素当前位置与图像中心的距离进行降噪处理。该曲线的设计使得图像边缘区域的降噪强度可以根据距离中心的远近进行调整。lscCompCurve对应的值越高，降噪强度越弱，其中值1024相当于乘数1.0。这意味着，当lscCompCurve的值为1024时，降噪处理不会增强也不会减弱。

这两个曲线参数的正确设定对于实现高质量的图像降噪至关重要。用户应根据具体的图像内容和预期的降噪效果来调整这些参数。

Parameter	Type	Range	Description	Default Value
lumaCtrlEn	int	[0,1]	0: bypasses luma adaptive 2DNR. 1: enables luma adaptive 2DNR.	1
lscGainCompEn	float	[0, 1]	0: disables gain compensation for lens shading compensation (LSC). 1: enables gain compensation for LSC.	0
motionCtrlEn	int	[0,1]	0: bypasses motion adaptive 2DNR. 1: enables motion adaptive 2DNR.	1
lumaCurveX[12]	int[12]	[0,4095]	The luma control curve in SNR. Based on this curve, the local SNR sigma is adjusted according to the luma value of each pixel. The greater the value of lumaCurveY, the weaker the SNR denoising effect. Value 256 leads to the same SNR denoising effect as when lumaCtrlEn is set to 0 to disable luma control. lumaCurvePx indicates the base 2 logarithm of the distance between adjacent X anchors specified by is lumaCurveX. lumaCurvePx is reserved for compatibility and is usually not used.	[0, 32, 64, 96, 128, 256, 512, 768, 1024, 1536, 2048, 4095]
lumaCurveY[12]	int[12]	[0,65535]		[256, 256, 256, 256, 256, 256, 256, 256, 256, 256, 256, 256]
lumaCurvePx[12]	int[12]	[0,12]		[0, 5, 5, 5, 5, 7, 8, 8, 8, 9, 9, 11]
lscCompCurveX[12]	int[12]	[0,4095]	The LSC gain compensation curve in SNR. Based on this curve, the local SNR sigma is adjusted according to pixel coordinates. The greater the value of lscCompCurveY, the weaker the SNR denoising effect. Value 1024 leads to the same SNR denoising effect as when lscGainCompEn is set to 0 to disable gain compensation for LSC. lscCompCurvePx indicates the base 2 logarithm of the distance between adjacent X anchors specified by is lscCompCurveX. lscCompCurvePx is reserved for compatibility and is usually not used.	[0, 32, 64, 96, 128, 256, 512, 768, 1024, 1536, 2048, 4095]
lscCompCurveY[12]	int[12]	[0,65535]		[1024, 1024, 1024, 1024, 1024, 1024, 1024, 1024, 1024, 1024, 1024, 1024]
lscCompCurvePx[12]	int[12]	[0,12]		[0, 5, 5, 5, 5, 7, 8, 8, 8, 9, 9, 11]

表3-47 2DNR Luma Control调试参数 Moving&Static Booting 2DNR模块可以控制运动区域和静止区域细节的增强。

Parameter	Type	Range	Description	Default Value
motionFactorCurveX[12]	int[12]	[0, 1024]	The motion control curve in SNR. Based on this curve, the local SNR sigma is adjusted according to the motion value of each pixel. The greater the value of motionFactorCurveY, the weaker the SNR denoising effect. Value 128 leads to the same SNR denoising effect as when motionCtrlEn is set to 0 to disable motion control. motionFactorCurvePx indicates the base 2 logarithm of the distance between adjacent X anchors specified by is motionFactorCurveX. motionFactorCurvePx is reserved for compatibility and is usually not used.	[0, 4, 8, 16, 32, 64, 128, 192, 256, 384, 512, 1024]
motionFactorCurveY[12]	int[12]	[0, 65535]		[1408, 1152, 1024, 896, 768, 640, 512, 437, 384, 309, 256, 128]
motionFactorCurvePx[12]	int[12]	[0, 10]		[0, 2, 2, 3, 4, 5, 6, 6, 6, 7, 7, 9]
motionAnchorX[2]	int[2]	[0, 1024]	The motion thresholds. Pixels with motion less than motionAnchorX[0] are considered static and use static boost parameters. Pixels with motion greater than motionAnchorX[1] are considered moving and use moving boost parameters. For pixels with motion between motionAnchorX[0] and motionAnchorX[1], their boost threshold and clip threshold are obtained through linear interpolation	[100, 600]
staticDetailThresh[2][3]	int[2][3]	[0, 4095]	The detail suppression threshold for static pixels per layer per RGB channel. For instance, staticDetailThresh[0][1] indicates the threshold for static pixels at layer 0 for color channel 1. Coefficients of detail pixels that are less than the threshold are set to 0.	[[0, 0, 0], [0, 0, 0]]
staticDetailBoostThresh[2][3]	int[2][3]	[0, 4095]	The detail boosting threshold for static pixels per layer per RGB channel. For instance, staticDetailBoostThresh[0][1] indicates the threshold for static pixels at layer 0 for color channel 1.	[[4095, 4095, 4095], [4095, 4095, 4095]]
staticDetailBoost[2][3]	float[2][3]	[1.0, 4.0]	The detail boosting factor for static pixels per layer per RGB channel. For instance, if the detail amount of static pixels at layer 0 for color channel 1 is greater than staticDetailBoostThresh[0][1], the detail amount is multiplied by staticDetailBoost[0][1].	[[1.0, 1.0, 1.0], [1.0, 1.0, 1.0]]
staticDetailClipThresh[2][3]	int[2][3]	[0, 4095]	The detail boosting clipping threshold for static pixels per layer per RGB channel. For instance, staticDetailClipThresh[0][1] indicates the threshold for static pixels at layer 0 for color channel 1. The boosting value is calculated as follows: boosting value = clip(boost_fac × (detail_input − boost_thresh), clip_thresh)	[[4095, 4095, 4095], [4095, 4095, 4095]]
movingDetailThresh[2][3]	int[2][3]	[0, 4095]	The detail suppression threshold for moving pixels per layer per RGB channel. For instance, movingDetailThresh[0][1] indicates the threshold for moving pixels at layer 0 for color channel 1. Coefficients less than the threshold are set to 0.	[[0, 0, 0], [0, 0, 0]]
movingDetailBoostThresh[2][3]	int[2][3]	[0, 4095]	The detail boosting threshold for moving pixels per layer per RGB channel. For instance, movingDetailBoostThresh[0][1] indicates the threshold for moving pixels at layer 0 for color channel 1.	[[4095, 4095, 4095], [4095, 4095, 4095]]
movingDetailBoost[2][3]	float[2][3]	[1.0, 4.0]	The detail boosting factor for moving pixels per layer per RGB channel. For instance, if the detail amount of moving pixels at layer 0 for color channel 1 is greater than movingDetailBoostThresh[0][1], the detail amount is multiplied by movingDetailBoost[0][1].	[[1.0, 1.0, 1.0], [1.0, 1.0, 1.0]]
movingDetailClipThresh[2][3]	int[2][3]	[0, 4095]	The detail boosting clipping threshold for static pixels per layer per RGB channel. For instance, staticDetailClipThresh[0][1] indicates the threshold for static pixels at layer 0 for color channel 1. The boosting value is calculated as follows: boosting value = clip(boost_fac × (in − boost_thresh), clip_thresh)	[[4095, 4095, 4095], [4095, 4095, 4095]]
staticFactor[3]	float[3]	[0.01, 1.0]	The sigma ratio of fully static regions for each layer. If this parameter is set to 0.1, it means 0.1 × moving_sigma is applied to fully static pixels. It helps keep fine details in the background.	[0.1, 0.1, 0.1]
sigmaFactorMul[3]	float[3]	[0.1, 10.0]	The factor that adjusts the decreasing speed of SNR sigma from moving to static for each layer. A greater value of this parameter leads to stronger denoising effects in previously moving regions.	[1.0, 1.0, 1.0]

表3-48 2DNR Motion&Static Boot调试参数

motionAnchorX参数说明：

motionAnchorX参数用于区分像素在图像增强（boosting）过程中是属于静止状态还是运动状态。该参数包含两个关键阈值：motionAnchorX[0] 和 motionAnchorX[1]。

2DNR MotionAnchor 作用示意图

当像素的运动值（motion）小于motionAnchorX[0] 时，该像素被视为静止。在boosting过程中，将使用以下静止状态的boosting参数：

静态细节阈值（static detail thresh）
静态细节增强阈值（static detail boost thresh）
静态细节增强（static detail boost）
静态细节剪切阈值（static detail clip thresh）

当像素的运动值（motion）大于motionAnchorX[1] 时，该像素被视为运动。在boosting过程中，将使用以下运动状态的boosting参数：

运动细节阈值（moving detail thresh）
运动细节增强阈值（moving detail boost thresh）
运动细节增强（moving detail boost）
运动细节剪切阈值（moving detail clip thresh）

对于运动值位于motionAnchorX[0] 和 motionAnchorX[1]之间的像素，其threshold，boost threshold，boost和clip threshold参数将通过插值方法，基于静止和运动两套参数计算得到。

频率合成（Frequency Synthesis）根据像素的boosting参数进行，分为以下情况：

如果 abs(detail)小于 threshold，输出结果（out）为粗糙层（coarse）。
如果 abs(detail)大于threshold 且 abs(detail) 小于boosting threshold，输出结果（out）为粗糙层（coarse）加上细节层（detail）。
如果 abs(detail) 大于 boosting threshold，输出结果（out）为粗糙层（coarse）加上细节层（detail）乘以增强因子（boost factor），但不超过最大增强值（max boosting value）。

请根据您的具体算法和应用场景的要求，调整上述描述中的参数值。

2DNR Staitc&Moiton Detail Boost作用示意图 2DNR and 3DNR Blending 2DNR算法在有效去除噪声的同时，也可能导致图像细节的损失。为了平衡降噪与保留细节之间的关系，算法通过区分静态和运动区域，对2DNR的应用进行不同的权重调整。每个像素的权重由其局部运动因子（motion factor）决定，并通过运动控制曲线（motion control curve）进行调整。

2DNR同MotionFactor关系图

局部SNR标准差调整：根据像素的运动值，通过运动控制曲线调整局部信噪比（SNR）的标准差。motionFactorCurveY 值较高时，表示应用了较弱的SNR降噪效果。当该值设为128时，相当于乘数1.0，即不增强也不减弱降噪效果。

静止区域的像素处理：

完全运动区域的像素处理：

介于静止和运动区域的像素处理：

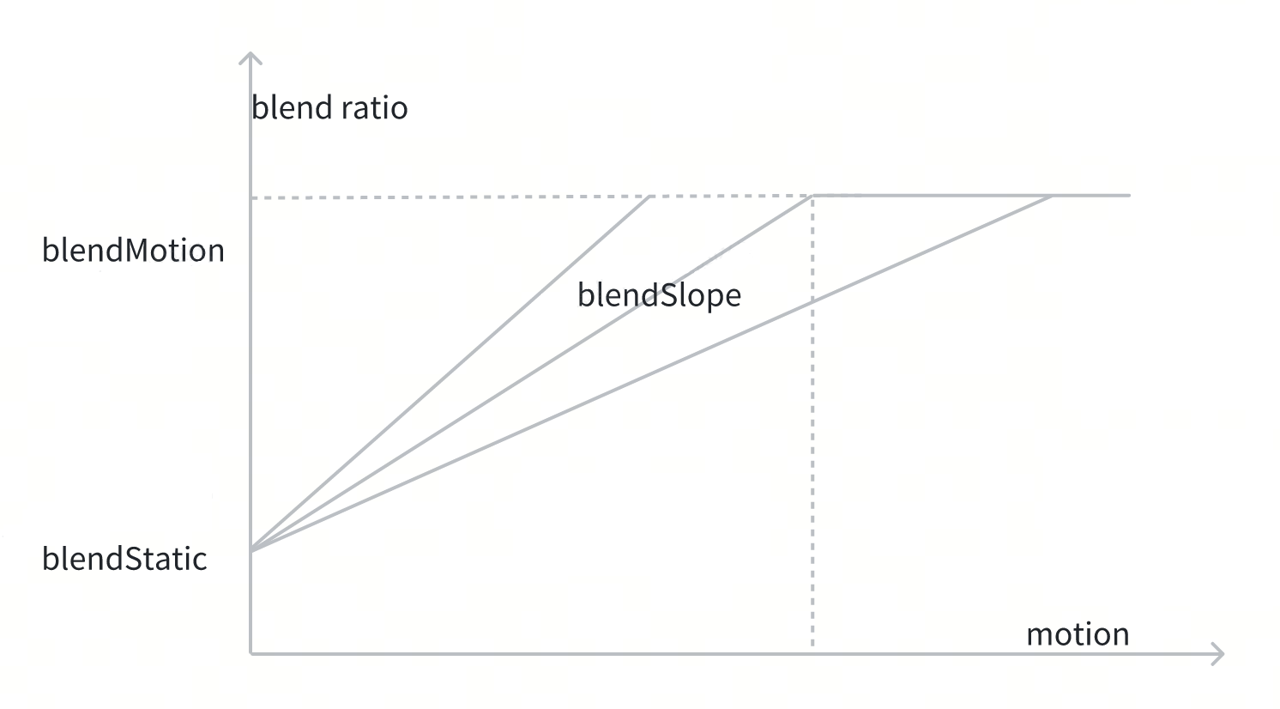

Static&Motion 2DNR Blending示意图

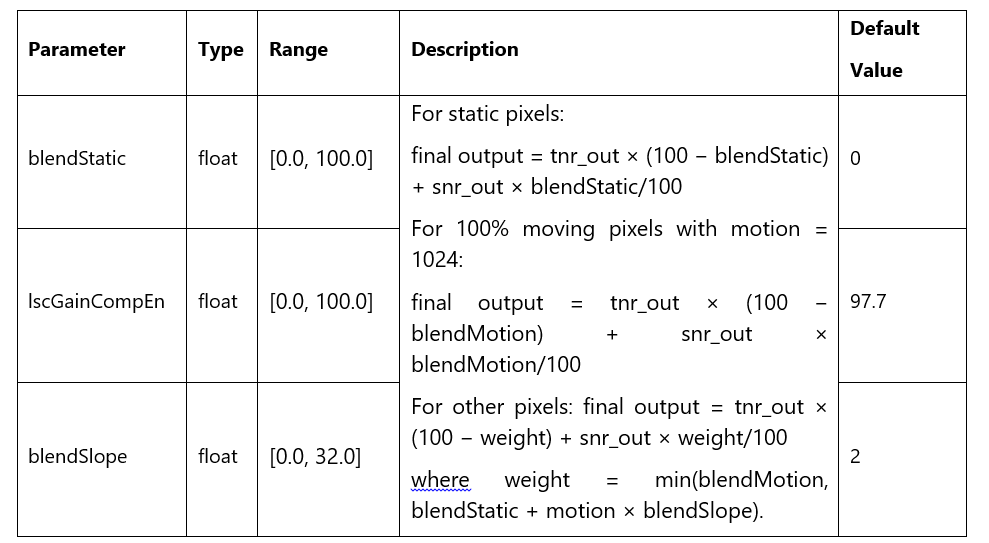

2DNR&3DNR Blending调试参数

3.12.3 Tuning 2DNR during phase two

由于2DNR的调试不依赖Sensor的特性，因此，调试从第二阶段开始的。在完成下表中先决条件后，可进入调试流程。

Prerequisite	Status / value
Black level	Tuned
DPC	Tuned
Green equalization	Tuned
Demosaic	Tuned
3DNR	Tuned
noise proﬁle	set

表3-49 2DNR先决条件

调试2DNR的实景中，需要包含ColorChart、各种纹理摆件、各种颜色的纹理、平坦区及ISP12233 卡，利于有效观察2DNR模块对各类目标物和区域的影响。
调试流程

调试2DNR的大致流程图如下图所示。将2DNR模块调试出符合要求的参数，需要通过处理和分析大量包含不同内容、不同细节和亮度的图片并对其做出主客观的判断。一般来讲，在低增益条件下，使用较小的2DNR threshold值，来保留图片中的纹理和细节；在高增益条件下，需要增加2DNR threshold值，以达到降噪的目的。

2DNR调试流程图 2DNR Filtering处理过程

相似Block搜索
调利用和绝对差（Sum of Absolute Differences, SAD）比较搜索Block和中心Block的相似度。
Block权重计算转化
调利用类高斯的递减曲线将SAD转化为Block权重。
Sigma计算：

其中sigma值越大，曲线越平缓，滤波效果越强，且趋近于均值滤波。vstFactor 决定sigma，sigmaScale决定各层（layer）的sigma放大系数。

Sigma Factor计算：

该因子综合考虑亮度、运动及LSC补偿三个方面因素来修正SAD。

亮度：

运动：

如果motion小于 sigmaFactorMotionMain，则motion_factor等于staticFactor。

如果motion大于sigmaFactorMotionMax，则motion_factor等于64。

否则，motion_factor = LUT lookup(snr_motion_curve, motion_frame[i,j]) * sigma_factor_mul

Isc增益：

Block权重的确认

Block在weight curve中的位置

sigma_offset设置了一个相对于SAD的阈值，SAD小于它的Block会获得最大的权重。上述因子越大，最终得到的SAD越大，滤波强度越小。
计算最终Block的权重:

根据权重对各Block进行加权平均，以确定最终的Block权重。

注：SNR值是一个评估噪声的指标，但是不能反映人眼感知到的噪声和细节，因此不能用于主观分析。

由于2DNR调试存在很大的主观性，可将其分解成不同的子模块，各子模块可单独调试。调试的基础流程为：

按照下表设置2DNR的默认参数

Parameter	Default
Driver_load	False
Sigma	5
Green equalization	Tuned
Demosaic	Tuned
3DNR	Tuned
noise proﬁle	set

表3-50 2DNR默认参数

将Enable设置成0，禁用2DNR模块且在Total Gain为1x时，拍摄一组包含ColorChecker的实景图片。

使用Imatest分析Patch22的SNR值，对应下图第四个点的值。此值将作为使能2DNR后，测量SNR参考值。基于SNR值对2DNR参数调整流程如下：

Imatest ColorChecker SNR输出

将Enable设置成 1，观察并核对图像效果。认真观察输出图片上纹理细节的变化及核对SNR值前后的变化。

不满足设定SNR要求则重新调整vstFactor值，直到满足预期的SNR的需求

SNR基本达到要求后，进一步判断图片中噪声和细节表现能否符合要求。若不满足则调整高中低频域对应的sigmaScale的值

观察画面中不同亮度区域、中心到边角区域及运动区域噪声状态是否符合要求。若不符合，则调整lumaCurve、motionFacCurve及lscCurveY的值，直到满足要求。

调整环境亮度到不同倍率的Gain，重复步骤，进行2DNR参数的调整。
Motion Blending 依据Motion的强弱，动态调整2DNR的强度。运动越剧烈，2DNR强度增强，3DNR强度减弱，达到提升信噪比的同时降低运动区域的运动伪影。 Verification 调整完了上面说明的所有参数后，在实景实验室拍摄不同Gain下的照片，并通过Imatest的ColorChecker模块对照片进行分析。如果SNR值和细节纹理的表现均符合要求，2DNR可进入到第三阶段的调试。如果没有，则重复上面的步骤，直到满足要求为止。 其它调试信息 可以将下表中数据作为SNR值的参考值。下图展示的是SNR值 > 40时的实际效果图，从图片中可以看出，噪声和纹理都得到了很好的保留。

2DNR 调试实景示意图

D65 1x gain条件参考	卤素灯系统最大Gain
Good: 40 - 50	Good: 25-35
Fair: 35 - 40	Fair: 15 - 25
Poor: < 35	Poor: < 15

表3-51 SNR的目标值

在调试过程中，噪声和纹理细节的表现，结合具体需求找出合适的平衡点。但在多数条件下，要避免图片中出现过多噪声的极端参数。

3.12.4 Tuning 2DNR during phase two

在第二阶段，完成不同Total Gain下参数的调整后，继续进入到第三阶段的调试。ISP Pipeline中其它模块也会对2DNR的调整产生影响。因此，为能使在每个gain条件下都能得到较为均衡的图像效果，需要按照配置的gain lut一起调整DPC、2DNR、3DNR、Demosaic及EE模块。

最新的Sensor在良好的光照条件/1x Gain条件下，几乎看不到噪声。在这种情况下，需要将照度降低到一定程度，使Gain增加，直到画面中出现可见噪声为止。对于无可见噪声的增益条件下，保持较小的强度设定组合。

3.13 3DNR

3.13.1 Overview

3DNR 基于边缘/运动检测方法的空域去噪（非局部均值滤波器）和时域去噪。非局部滤波器主要用于消除静态区域的噪声，时域滤波用于消除移动物体上的噪声。3DNR中的运动检测模块，可以区分处运动区和非运动区。时域滤波和空间去噪分别作用于运动区和静态区。中间过渡区域可使用空间滤波和时域滤波融合更加平滑的输出结果，最终生成去噪帧。

静态区域，使用更多的参考值作为tnr_out，否则我们使用当前值。在处理计算运动区域时，不仅考虑motion_frame，还考虑motion_history（从内存中读取的运动参考）。

3DNR部分包含下面的子功能：Motion detection(运动检测)，Motion dilation(运动膨胀)，Motion Mask Blending，参考帧Blending，NoiseProfile标定。

下面是对调试过程的简要描述：

第一阶段：标定模组的NoiseProfile。
第二阶段：实验室实景环境，调整适配3DNR强度和Motion参数。
第三阶段：针对实际场景调整的3DNR参数，以达到尽可能适应所有场景的状态。该阶段主要不同Gain值条件下调整3DNR的参数。

3.13.2 Tuning Theory

整个3DNR模块的处理流程图下图：

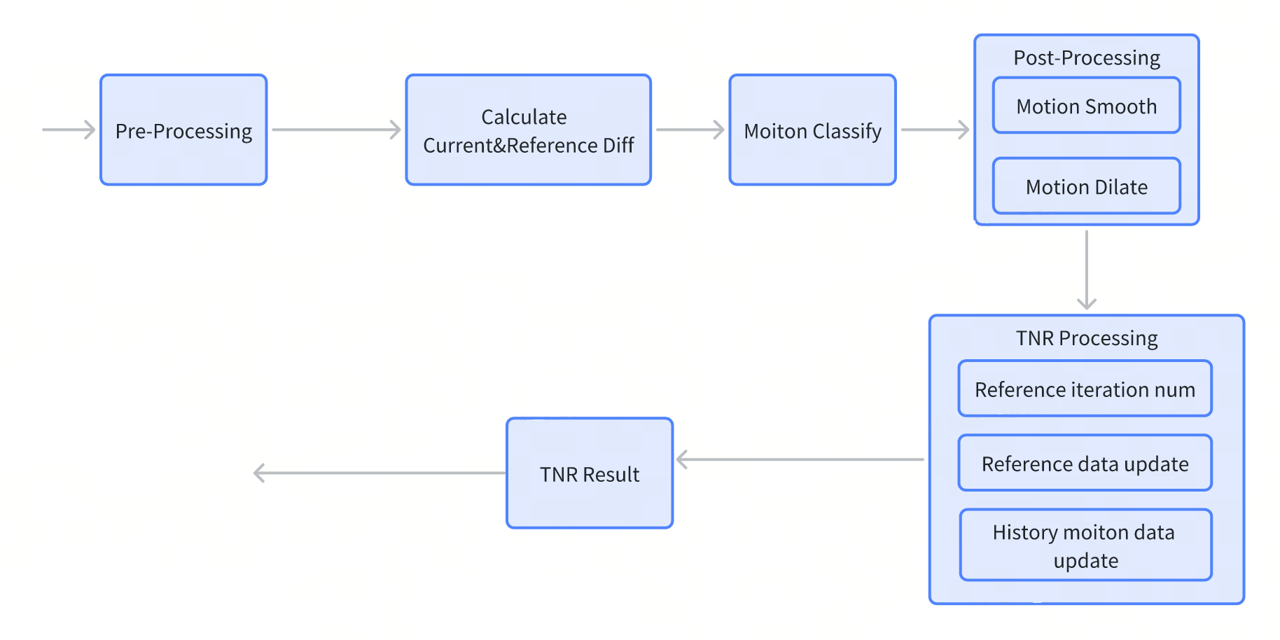

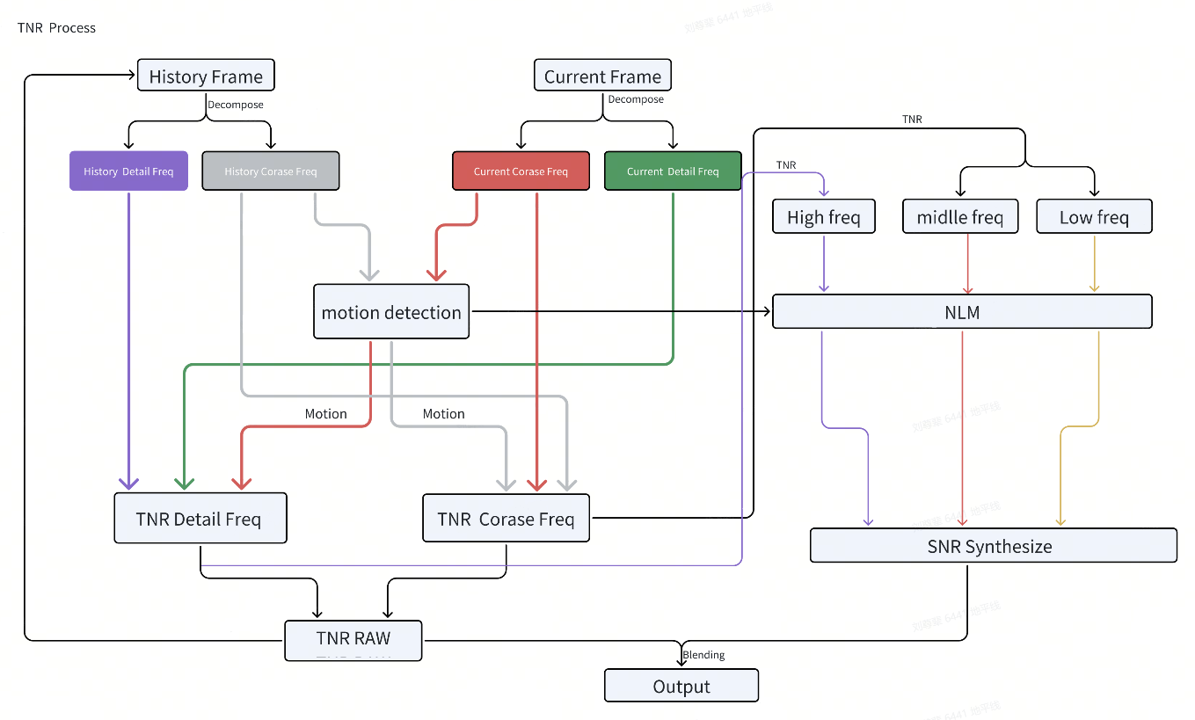

3DNR处理流程图

3DNR模块参数包含在VTunerClient中2D Noise Reduction中，调试参数具体描述参照下表。

Parameter	Type	Range	Description	Default Value
enable	int	[0,1]	0: bypasses 3DNR v4. 1: enables 3DNR v4.	0
tnrEn	int	[0,1]	0: bypasses temporal noise reduction (TNR). 1: enables TNR.	1
nlmEn	int	[0,1]	0: bypasses spatial noise reduction (SNR). 1: enables SNR.	1
motionDilateEn	int	[0,1]	0: disables motion dilation. 1: motion dilation.	0
gaussBlurEn	int	[0,1]	0: disables Gaussian blur before motion detection. 1: enables Gaussian blur before motion detection.	0
noiseModelEn	int	[0,1]	0: disables the noise model curve. 1: enables the noise model curve.	1

表3-52 3DNR基础配置参数 Temporal Filtering的计算过程

历史参考帧长度计算：
计算reference迭代更新时的factor update：

filterLen越大，thr_update越大。决定历史窗口长短，历史时间窗口越长，时域噪声去除效果越好。
TNR结果计算:

NR4中detail和coarse层会分别单独做时间滤波，并通过tnr strength和tnr_strength2配置与tnr_in的回加。
更新历史motion信息:

filterLen2越大，motion_thr_update越大。影响运动过渡区域的效果，主要因为不同motion运动强度作用2DNR强度不一样。

Motion Detection 运动检测模块的设计是依据参考帧和当前帧原始的中低频数据，通过SAD和块均值两种类型差异值来推算运动检测结果。块差异计算是在RGB域完成的。

3DNR Motion Detection处理流程图

Motion Detection处理步骤：

Pre-processing

参数gaussBlurEn用于决定是否对图像进行高斯模糊的预处理。当该参数启用时（即 gaussBlurEn 设为 true），图像将先经过高斯模糊处理，以减少噪声干扰并改善后续处理步骤的效果。

高斯模糊的强度由参数 motionSmoothFactor控制，该参数决定了高斯核的标准差（sigma）。motionSmoothFactor 的值越大，应用于图像的高斯模糊效果越明显，从而在平滑图像的同时，也更强烈地抑制了高频噪声。通常，motionSmoothFactor 的值需要根据具体的应用场景和图像实际效果进行调整。
Calculate block difference。

计算当前帧与参考帧之间的块差异（Block Difference），本算法支持两种可配置的差异计算方法。用户可通过参数diffType指定采用以下两种方法中的哪一种。
- diffType = 0:
- diffType = 1:
  diff1:对diff0平方的估计值，即平方后右移sqrDiffFactor决定的位数
  diffType参数的设定将直接影响差异计算的结果，因此应根据实际应用场景选择。
Motion Classifier

通过两个关键参数 "t1" 和 "t2"来分类图像区域的运动状态。参数 "t1" 定义了完全静止状态的阈值，而 "t2" 和 "t1" 的差值（t2 - t1）定义了运动与静止之间的过渡区域。

参数 "t1" 的值通过 tnrLumaCurveY的插值计算得到。当 "t1" 的值增大时，系统将更多的区域分类为完全静止，相应地，被分类为完全运动的区域减少。

（t2 - t1）的值通过 tnrMotionSlopeY的插值计算得到。当 ( t2 - t1 ) 的值减小时，表示过渡区域的范围缩小，从而使得图像中的运动区域与静止区域之间的界限更加明确。

这两个参数的设定对于运动检测的准确性和图像处理的最终效果至关重要。用户应根据实际的图像内容和预期的处理效果来调整t1和 ( t2 - t1 ) 的值。

3DNR Motion Detection处理流程图

Motion Mask后处理

后处理步骤提供两种模式，由参数 "motionSmoothLvl" 控制：

当motion_smooth_Lvl = 1时，将对 motion mask应用中值滤波（Median Filter）。这种处理方式能有效去除噪点，保留边缘信息，但对图像的平滑程度有限。

当motion_smooth_LVL = 0时，后处理流程更为复杂。首先，对 motion mask进行下采样（Downsampling），以减少数据量并消除细微噪声。接着，应用中值滤波处理，最后通过上采样（Upsampling）恢复原始尺寸。使得 motion mask 的平滑效果更加显著，适用于需要强烈平滑处理的场景。

用户应根据具体的图像特性和处理需求选择合适的后处理模式。运动检测相关的调试参数如下。

Parameter	Type	Range	Description	Default Value
fixCurveStart	int	[0,4096]	The curve linearity protection in dark areas, which defines the first non-zero X value of the variance stabilization transformation (VST) curve.	256
blsExp[4]	Int[4]	[0, 1048575]	The black level subtraction (BLS) values for images expanded by the noise model.	[0,0,0,0]
vstFactor	double	[1.0, 1000.0]	A factor to control the sigma of the decompose filter. The greater the factor, the larger the decompose sigma.	16
tnrStrength	int	[0,128]	The output strength of denoised detail. If this parameter is set to 0, TNR is disabled and the input image is output. If this parameter is set to 128, TNR is maximized and the TNR result is output.	128
tnrStrength2	int	[0,128]	he output strength of denoised coarse. If this parameter is set to 0, TNR is disabled and the input image is output. If this parameter is set to 128, TNR is maximized and the TNR result is output.	128
filterLen	int	[0,99]	The TNR IIR window size.	1
filterLen2	int	[0,99]	The motion IIR window size, used for motion history generation.	4
motionSmoothFactor	double	[0.1, 5.0]	The Gaussian smooth sigma to smooth input images for motion detection. Set this parameter to a small value for low ISO and a high value for high ISO.	0.5
rangeH	int	{3, 6}	The width of the motion detection window.	3
sadweight	int	[0, 16]	The weight of the sum of the absolute difference (SAD), which is used to calculate the merged difference as follows: diff = [sad_weight × sad + (16 − sad_weight) × mean_diff]/16 where: · sad_weight is specified by this parameter. · sad is the SAD between the current and reference coarse layers. · mean_diff is the difference between the means of the current and reference coarse layers.	12
diffType	int	{0, 1}	The difference type to be used for motion detection. 0: the difference merged from the SAD and mean difference by applying the sadWeight value. 1: an approximation of squared difference based on the merged difference.	1
sqrDiffFactor	int	[0, 10]	The number of bits shifted to adjust motion difference.	10
noiseLevel	int	[0, 65535]	A motion classifier parameter. If the motion difference of a pixel is less than the value of this parameter, the pixel is classified as static.	32
thrMotionSlope	int	[0, 4095]	A motion classifier parameter. If the motion difference of a pixel is greater than the sum of this parameter and noiseLevel, the pixel is classified as 100% moving.	100
tnrLumaCurveX[12]	int[12]	[0, 4095]	The pixel luma curve to define the TNR motion classifier.	[0, 32, 64, 96, 128, 256, 512, 768,1024,1536, 2048, 4095]
tnrLumaCurveY[12]	int[12]	[0, 65535]	The noise level curve to define the TNR motion classifier.	[32, 32, 32, 32, 32, 32, 32, 32, 32, 32, 32, 32]
tnrMotionSlopeY[12]	int[12]	[0, 4095]	The motion slope curve to define the TNR motion classifier.	[100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100]

表3-53 3DNR Motion Detection调试参数 Motion Mask 运动掩膜（motion mask）是用于标记图像或视频中发生运动的区域的二进制图像。利用运动估计技术从视频序列中提取出运动信息，以便在时域上进行降噪处理。历史帧运动掩膜是利用过去的视频来检测当帧中的运动目标的掩膜。它是通过对相邻帧之间的差异进行分析，找出像素在时间上的位移，从而找到当前帧中运动的区域。

Parameter	Type	Range	Description	Default Value
motionSmoothLvl	int	{0,1}	The smoothing level of the motion mask. Level 0 provides a stronger smoothing effect on the motion mask than level 1.	1

表3-54 Motion Mask调试参数 Motion Dilation

运动膨胀模块的设计是使motion mask更加稳定。通过将原始图像与一个运动核（也称为运动模板）进行卷积来实现。运动核的形状会决定运动模糊的方向和程度。

完成motion mask平滑处理后，将针对水平方向进行膨胀处理以进一步优化图像特征。该膨胀处理的参数是固定的，由固件（firmware）预设决定，通常不需要用户干预。旨在增强图像中的特定结构，如边缘和轮廓，从而为后续的图像分析提供更清晰的特征。

由于膨胀处理的参数是固件设定的。用户无需对其进行调整。如果有特殊的应用需求，可能需要重新考虑这些参数的设定。

Parameter	Type	Range	Description	Default Value
dialteH	int	[3,6]	The motion dilation size in horizontal direction.	3

表3-55 Motion Dilation调试参数 NoiseProfile

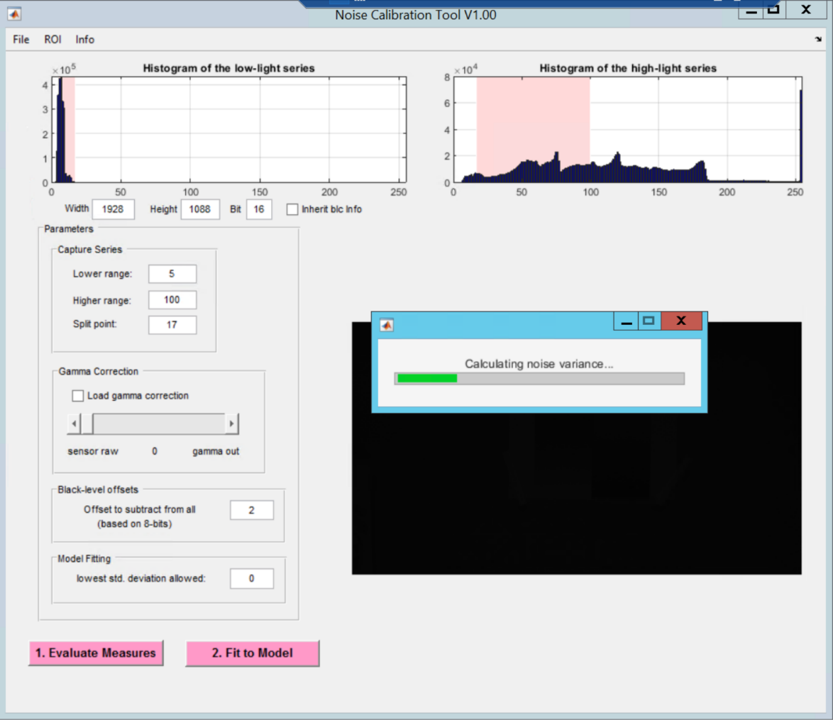

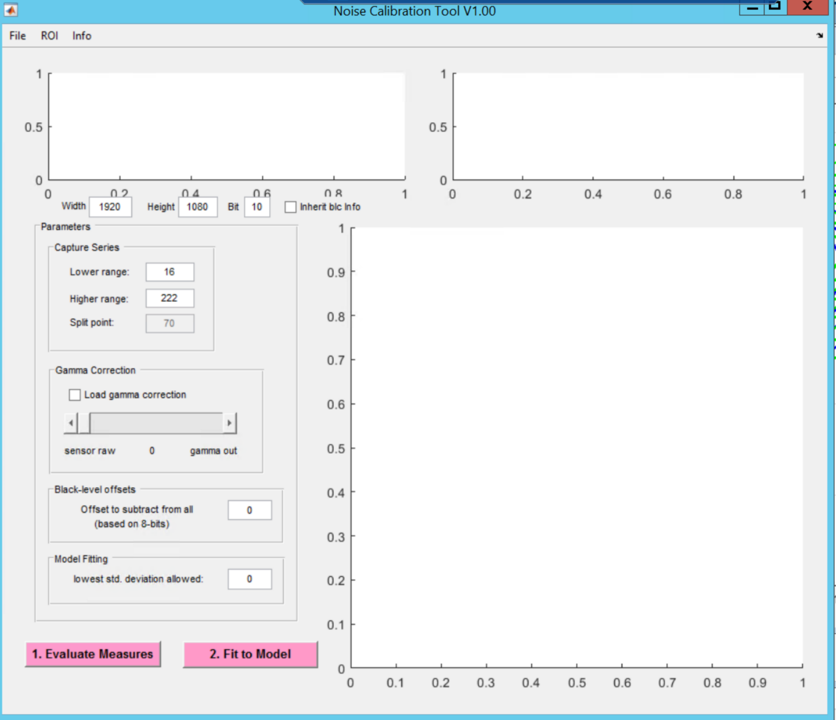

NoiseProfile反映的是模组在不同gain下，不同亮度noise level的水平，由静态标定工具标定根据输入的RAW序列估计得出。

标定输入RAW需是平坦区且同时存在一定动态范围像素的分布，更能反映出模组本身在不同亮度条件下的noise level值。灰板的亮度范围建议在140~160 之间。具体标定要求见《X5-Calibration tool工具指南》。

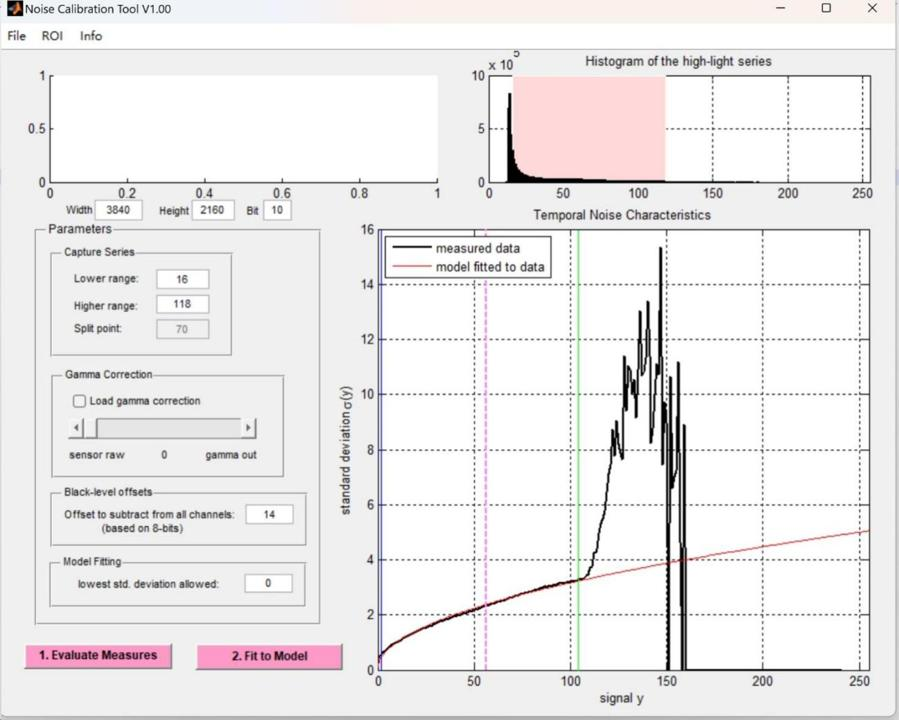

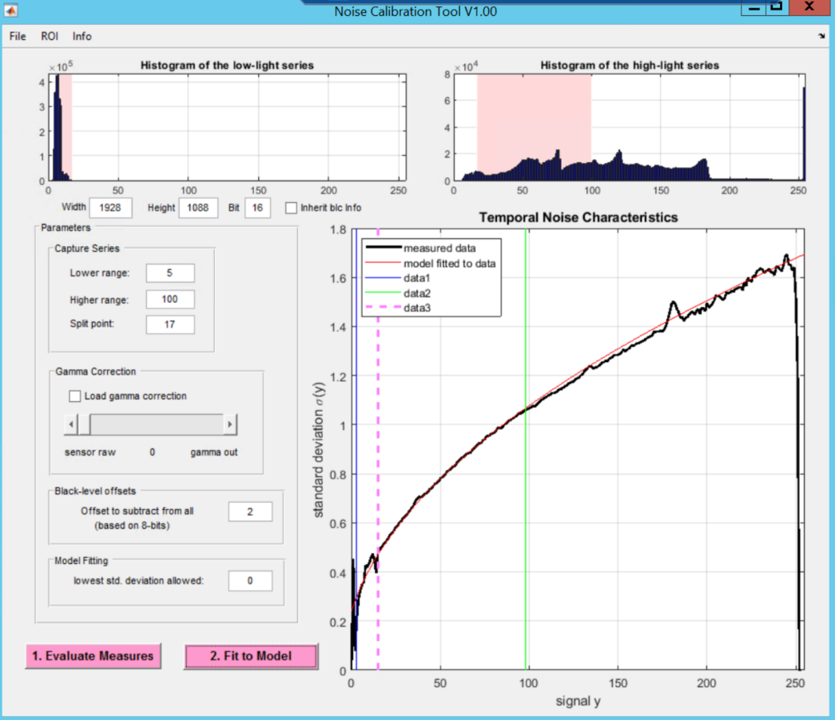

NoiseProfile标定示意图

3.13.3 Tuning 3DNR Process

由于3DNR的调试不依赖Sensor的特性值，因此，调试是从第二阶段开始的。

先决条件满足后，可进入调试流程。

变量	状态/值
NoiseProfile	CalibrationTool生成

表3-56 NoiseProfile标定先决条件

调试3DNR可设置与2DNR调试相同的实景，实景的布置需要包含运动物体、ColorChecker、纹理物体、颜色纹理、分辨率卡和平坦区。运动物体是用来确认Ghost的程度，如下图中的玩具小火车。节拍器也是个用来确认Ghost的不错选择。

3DNR 调试实景示意图 调试流程

3DNR 调试流程图 3DNR具体调试步骤

通过Noise标定获得noise_model_a/b
noise_model_a/b反应了该曝光条件下，Raw像素在不同亮度上的噪声水平和趋势。noise_model_a/b用于TNR 的noise_level曲线拟合，也用于2DNR频率分解的计算。
区分运动区域和静止区域。
确定好noise_model_a/b之后，先调试TNR。如果是噪声很大的场景，可以适当调整sad_weight,更多使用块均值匹配，找出合适的noise_level将运动区域和静止区域区分开。
打开配置中的debug dump，然后借助noise 分析工具，基于3dnr debug dump来大致得到区分静止和运动的两条luma-noise level curve，一条为luma-noise level(tnr luma curve)，一条为luma-motion slope(motion slop curve)。在此基础上可以精调tnr luma curve和motion slop curve来对不同亮度区域的运动和静止区域做更好的区分。另外，tnr factor(filt len)用来改变历史帧权重。
Tnr_factor写1时，tnr迭代慢，约30帧收敛，静止区域噪声降到1/30的水平，相对更smooth；当tnr_factor写非1的值，例如10，则约10顿收敛，静止区域噪声降到1/10的水平，相对残留较多。
调节2DNR强度。
运动和静止基本区分好之后，关闭TNR，来调节2DNR；主要关注运动物体上的2DNR是否合适。一般建议detail thr 以及moving detail thr都置0。Sigam 0，sigam 1，sigma base分别代表高、中、低频，一般建议sigma0>sigma1>sigma base。确定好参数之后，将TNR和2DNR打开联调。
TNR和2DNR联调
1) 通过调节motion factor curve来对静止~运动区域做不同程度的2dnr。在这过程中，motion factor(filt_len2)会对motion joint造成影响，加大motion factor，运动历史顺的权重增大，运动过去的区间更多的使用历史帧信息，2dnr强度变大
2) NLM之后直接输出的是低频分量，同时可以有选择的进行中高频分量的叠加。此时通过中高频分别在静止~运动区域的回加来做一些纹理的增强或者抑制处理（但仅限于NLM之后的细节纹理）。
- 小于detail threshold则不回加
- 大于detail threshold且小于boost detail threshold则直接不增强回加
- 大于boost detail threshold则增强回加

增强的系数由boot factor决定。

静止和运动区域区分由[anchor0,anchor1]决定，anchor是在motion joint轴上选择两个值，anchor0以下认为是静止，anchor1以上认为是运动，中间区域则由静止和运动参数线性插值。boost clip参数用于对增强做限制，凡是超过clip值的都会被clip到该值。

有选择的对NLM之前和之后的结果进行叠加。NLM之后即经过上述b的处理之后，NLM之前即经过TNR处理之后，对两者进行叠加，可以通过nlm strength offset,nlm strength max 以及nlm strength slope来调试，如果nlm strength offset为900，nlm strength max为1024，即在motion joint轴上，从0开始，NML之后的结果占比900/1024，NLM之前的结果占比（1024-900）/1024。

从0以上，nlm strength以slope决定的斜率上升，直到上升到1024截止。叠加一定比例的NLM之前的结果，会使原本非常平滑的区域，有一些小颗粒，当2dnr之后出现不自然的油感时，可尝试此方法。

Tips：

2dnr vstfactor取值范围[0,1000]，3 dnr vstfactor的值的取值范围是[1,1000]；

2dnr中manual/auto参数中都有vstfactor，3dnr中只有manual参数中有vstfactor；

3dnr和2dnr vstfactor的处理方式

3dnr auto中计算出来的vstfactor给到2dnr，当2dnr auto计算出来的vstfactor的值小于1时，使用3dnr计算出来的vstfactor；当 2dnr auto计算出来的vstfactor的值大于等于1时，使用2dnr计算出来的vstfactor。

3dnr auto计算出来的vstfactors给到2dnr，2dnr直接使用3dn计算的vstfactor的值，跟2dnr manual下发的vst factor没关系。

2dnr auto使用自己计算出来的vstfactor，跟3dnr的参数没有关系。

2dnr使用自己的vstfactor，跟3dnr没有关系。

3.14 Demosaic

3.14.1 Overview

在数字图像处理中，Demosaic用于将Bayer数据插值成完整的RGB颜色。

在插值处理过程中上，针对不同的颜色通道做方向插值，以减少引入的伪像；同时在空间域对图像进行锐化处理，提升图片的清晰度。

3.14.2 Tuning Theory

依据Bayer 矩阵来还原每个像素在RGB色彩空间的像素值。使用各向同性和各向异性的非线性颜色差值算法来进行梯度检测，然后结合边缘自适应锐化，最大程度降低高频噪声和伪色抑制。

Demosaic主要目标是最大化各向同性与各向异性的梯度检测。为了做到这一点，可调整各梯度检测判定参数。模块的基本处理流程如下：

Demosaic Processing Flow

Demosaic模块的调试可分为三个阶段完成：

第一阶段：无需调整。
第二阶段：实验室场景中完成Interpolation、Sharpen、De-Purple等关键模块参数的调试。
第三阶段：根据实际场景，微调Demosaic模块参数，使其更好的适应所有的场景。主要包含依据Gain值不同而变化的锐化参数。

3.14.2.1 CAC

色差是指光学镜头不能将各种波长的光聚焦在同一点上，其主要原因是不同波长的光通过镜头时的折射率不同，这是镜头的一种缺陷，通常情况下，离图像中心越远，色差越明显，一般表现为物体的两个边缘呈现出不同的颜色。CAC 是以 G 平面为基准对 RB 平面进行缩放，使得三个通道的图像高度相同，RB 平面的缩放方向和强度通过标定得到。

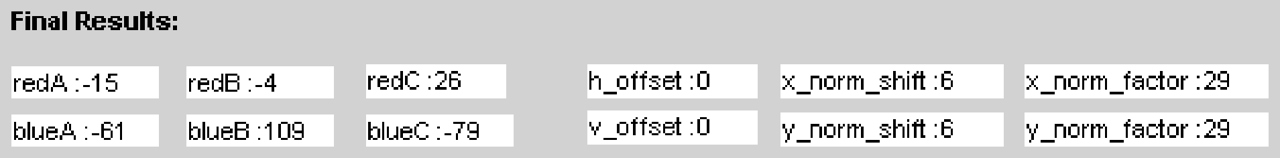

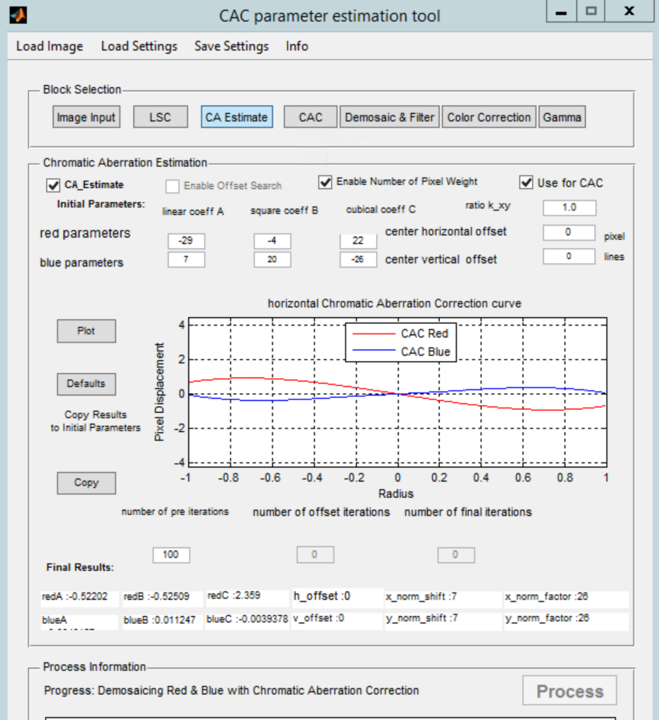

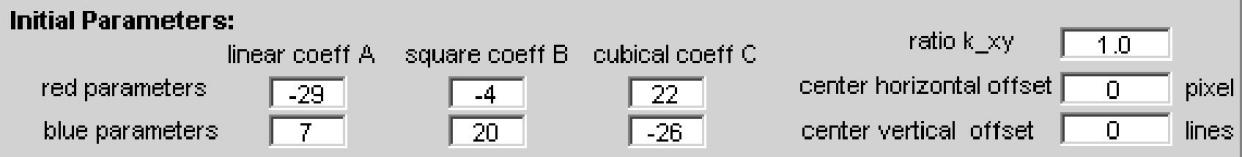

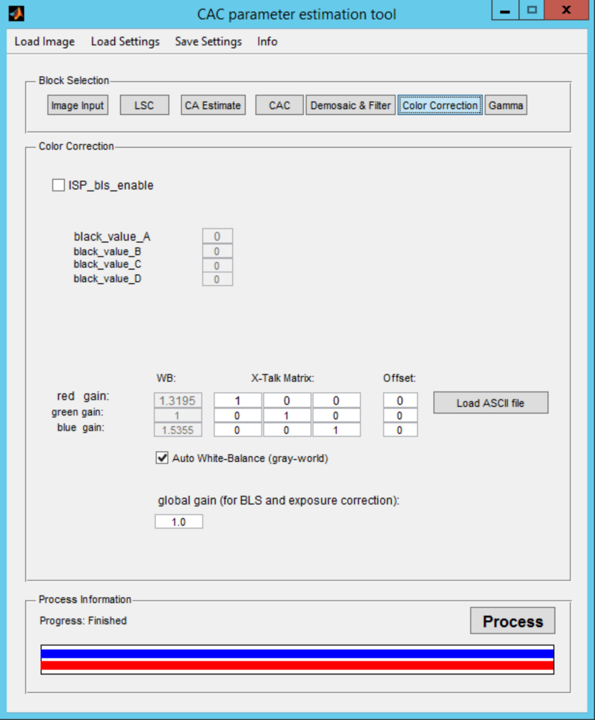

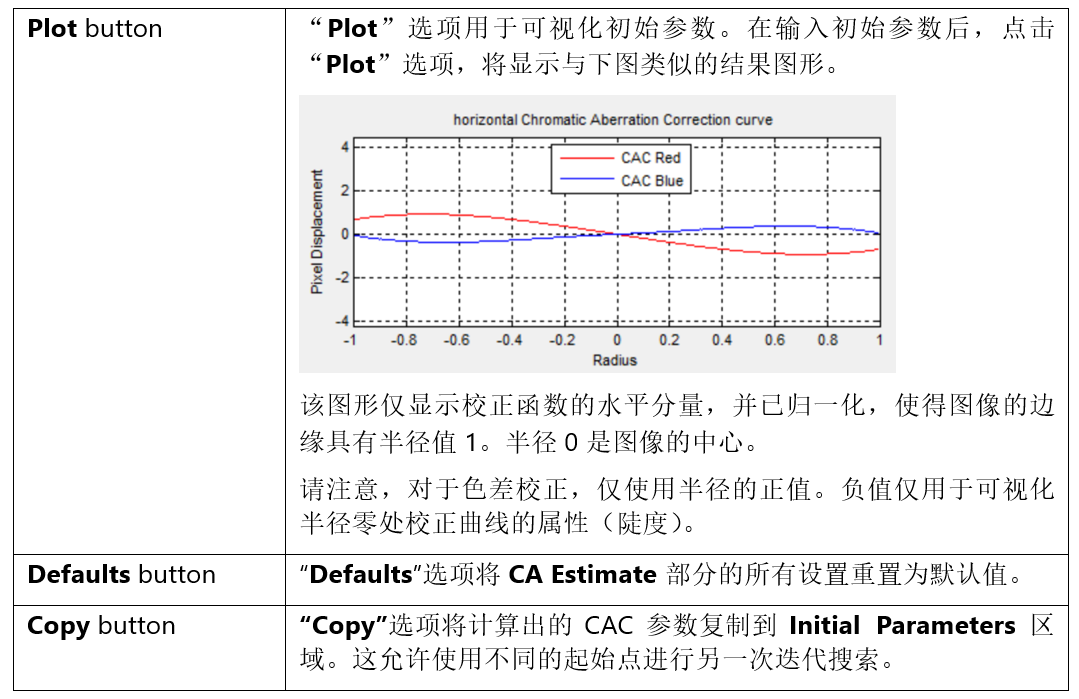

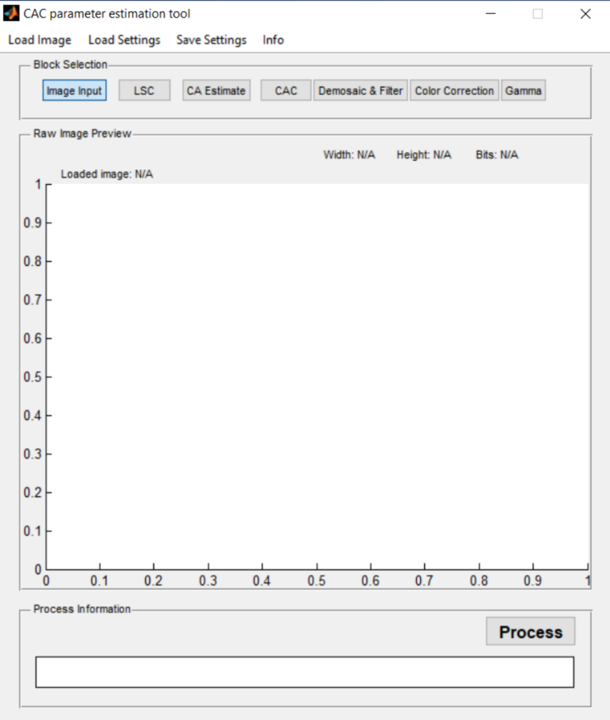

CAC参数与模组特性强相关，CAC 校正系数是通过CalibrationTool标定生成的，通过Vtuner导入客观标定生成的json或XML时，工具会自动将客观CA标定部分的参数写入到DMSC的CAC部分。下表展示的是ISP pipeline中CAC每个参数的描述，不建议修改，以工具标定生成的参数值为准。

Parameter	Type	Range	Description	Default Value
cacEnable	bool	{true, false}	Enable the CAC module in demosaic	false
aBlue	float	[-16,15.9375]	Linear Parameters for radial shift calculation in blue channel	0
aRed	float	[-16,15.9375]	Linear Parameters for radial shift calculation in red channel	0
bBlue	float	[-16,15.9375]	Square Parameters for radial shift calculation in blue channel	0
bRed	float	[-16,15.9375]	Square Parameters for radial shift calculation in red channel	0
cBlue	float	[-16,15.9375]	Cubical Parameters for radial shift calculation in blue channel	0
cRed	float	[-16,15.9375]	Cubical Parameters for radial shift calculation in red channel	0
centerHoffs	int	[0,image_width/2]	Horizontal distance between the image and optical center in pixels	0
centerVoffs	int	[0,image_width/2]	Vertical distance between the image and optical center in pixels	0

表3-57 CAC标定校正参数 镜头系统中观察到的色差通常在图像的角落比中间部分更为明显。一般来说，色差的强度取决于与光学图像中心的距离。算法内校正通过多项式运算动态调整色彩分布因此，以光学图像中心半径为函数。它是一个9位的二进制补码整数，有4位小数，有效范围为[-16, 15.9375]。例如对B通道的计算过程为：

这个多项式允许设置线性、平方和立方项，以使校正函数适应观察到的色差函数。校正应通过使用适当的计算工具，结合待校正的传感器模型生成的测试图像来完成。

如果镜头系统与传感器阵列不完全匹配，图像中心可能与色差中心有偏移。这种偏差可以通过设置以下寄存器来校正：

h_𝑐𝑜𝑢𝑛𝑡_𝑠𝑡𝑎𝑟𝑡[bits 12:0]
𝑣_𝑐𝑜𝑢𝑛𝑡_𝑠𝑡𝑎𝑟𝑡[bits 28:16]

计算方式为

式中

h s i z e h_{size} hsize为图像的水平方向的像素数
v s i z e v_{size} vsize为图像的竖直方向的像素数
h o f f s e t h_{offset} hoffset为距离图像中心和光学中心的水平像素距离
v o f f s e t v_{offset} voffset为距离图像中心和光学中心的竖直像素距离

距离图像中心的最大距离为

d i s t m a x = h _ c o u n t _ m a x 2 + v _ c o u n t _ m a x 2 dist_{max}=\sqrt{h\_count\_max^2+v\_count\_max^2} distmax=h_count_max2+v_count_max2

h _ c o u n t _ m a x h\_count\_max h_count_max和 v _ c o u n t _ m a x v\count\ max v_count_max分别是水平和竖直方向的像素统计最大值。

上述参数之间的关系如下图所示。

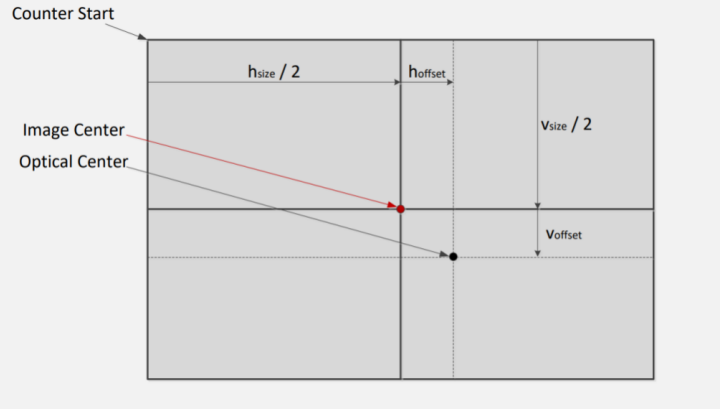

Relationship Between Image Center and Optical Center

3.14.2.2 Interpolation

Demosaic模块中插值过程中，会对输入的图片进行梯度计算、边缘和平坦区分离、方向判断、角点判断等处理过程，综合上面所有处理的结果，将输入的Bayer图片插值成RGB结果。通常情况下插值模块的参数无需调整，保持默认值即可。

Parameter	Type	Range	Description	Default Value
dmsc3Enable	bool	{false , true}	DMSC enable/disable	true
granThMin	int	[0,4095]	During interpolation, flat area (mean value interpolation) upper_bound/lower_bound threshold determination: 1. lower_bound refers to darkest area. 2. upper_bound refers to brightest area. ==> each pixel calculate brightness within 5x5 window and calculate threshold adaptively	4
granThMax	int	[0,4095]		20
diffColorCoef	int	[0,128]	1. weighted fusion ratio for "cross channel difference" wt 2. weighted fusion ratio for "inner channel difference" 128-wt	128
adptCoefMode	int	[0,3]	self-adaptive model for different channel switch: 0: self-adaptvie mode disable, use dmsc3_diffColor_coef 1: self-adaptive mode for pixels in R&B channel 2: self-adaptive mode for pixels in Gr&Gb channel 3: self-adaptive mode applied to all selected pixels	3
adptCoefThLow	int	[0,255]	with coef enable:local average color difference and stability ==> cross channel difference use "dmsc3_adpt_coef_min" to determine direction when average&stability is under this threshold ==> cross channel difference use "dmsc3_adpt_coef_max" to determine direction when average&stability is beyond (th_low + (1 << th_shift)) ==> (1<<shift) indicates the transition area from "dmsc3_adpt_coef_min" to "dmsc3_adpt_coef_max"	24
adptCoefThShift	int	[0,8]		6
adptCoefMin	int	[0,128]	minimum/maximum coefficiency involved in direction determination for cross channel difference with AdptCoefMode enable	0
adptCoefMax	int	[0,128]		128
interpCornerEn	bool	{false , true}	corner rough selecting enable/disable	true
interpDirStrength[4]	int[4]	[0,256]	horizontal/ vertical rough selecting; h/v directional end selecting; h/v 2nd round selecting; h/v 3rd round selecting	[32,64,32,16]
interpLargeStr[2]	int[2]	[0,16]	directional weighted fusion for large area and small area corresponding to 2rd/3rd h/v directional selecting.	[12,4]
dir0InterpType	int	[0,3]	For non-ISO and direction unclear pixel, choose interpolation method: 0: mean interpolation method in flatter area likeISO point; 1~3: use different method based on surrounding pixels;	0
cornerLowTh	int	[0,4095]	cornerLowTh: threshold for directional interpolation, lower bound threshold refers to directional average: (cornerLowTh + (1 << cornerShift)): threshold for directional interpolation, upper bound threshold refers to weighted directional similarity: transition area; larger value tend to use mean interpolation smaller value tend to use non-mean interpolation	1024
cornerShift	int	[0,12]		6
declineEn	bool	{false , true}	high brightness compression during RB interpolation: determine if filter out row/column with high brightness	true
highlightControlTh	int	[0,4095]	Threshold for high brightness determine	1024
highlightControlShift	int	[0,9]	Width for transition area:(1 << highlightControlShift)	6
deburstMode	int	[0,3]	No channel selected for deburst 1: Deburst for g channel during interpolation 2: Deburst for rb channel during interpolation 3: Deburst for rb and g channel during interpolation	3
pureGWeight	int	[0,16]	During G interpolation in uneven area use "non color diff interpolation result" (weight) and "color diff interpolation result" in flat area (16-weight)	0
pureRBWeight	int	[0,16]	During R/B interpolation in uneven area use "non color diff interpolation result" (weight) and "color diff interpolation result" in flat area (16-weight)	0
pureGWeightISO	int	[0,16]	During G interpolation in flat area use "non color diff interpolation result" (weight) and "color diff interpolation result" in flat area (16-weight);	0
pureRBWeightISO	int	[0,16]	During R/B interpolation in flat area use "non color diff interpolation result" (weight) and "color diff interpolation result" in flat area (16-weight)	0
demoireRefineGEn API	bool	{false , true}	correct G value based on interpolation direction of surrounding pixels.	true
refineGTh	int	[0,4095]	refine G focus on interpolated G value. If difference of R and B is larger than setting, start the correction.	100
DeFalseColorEn API	bool	{false , true}	defalse color enable/disable (open by default and recommended)	true

表3-58 DMSC Interpolation调试参数

3.14.2.3 Sharpen

Demosaic中的Sharpen子功能是用于边缘增强，提升清晰度。支持频域划分，实现对不同频域的sharpen增强。Sharpen模块将输入图片分解成对高/中/低频3个频段，每个频域段进行3段式的处理。

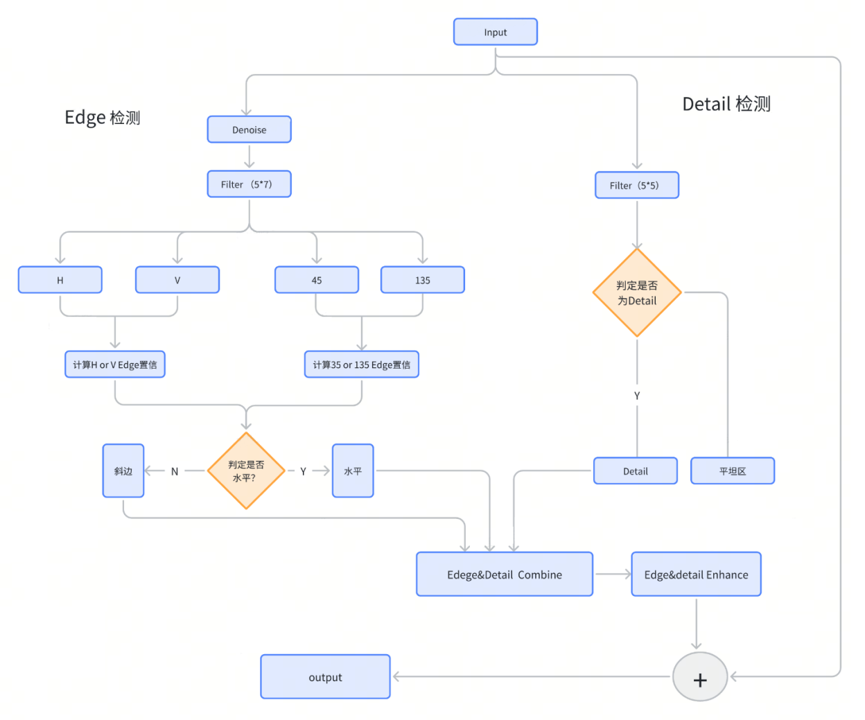

Sharpen的整个处理流程图如下：

Demosaic Sharpen 处理流程图 Demosaic Sharpen模块具体参数的说明如下。

Parameter	Type	Range	Description	Default Value
dmscSharpenEnable	bool	{false , true}	true: enables the sharpen function in demosaic. false: disables the sharpen function in demosaic.	true
dmscSharpenCurve0T1	int	[0,2047]	The texture value threshold T1. For the curve illustration	32
dmscSharpenCurve0T2Shift	int	[0,11]	The shift to T1 which determines the texture value threshold T2 as follows: T2 = T1 + 2t2_shift	6
dmscSharpenCurve0T3	int	[0,2047]	The texture value threshold T3	122
dmscSharpenCurve0T4Shift	int	[0,11]	The shift to T3 which determines the texture value threshold T4 as follows: T4 = T3 + 2t4_shift	6
dmscSharpenCurve0R1	int	[0,256]	The sharpen levels R1, R2, and R3. The larger the longitudinal axis, the stronger the texture sharpening.	0
dmscSharpenCurve0R2	int	[0,256]		100
dmscSharpenCurve0R3	int	[0,256]		126
dmscSharpenCurve1T1	int	[0,2047]	The texture value threshold T1. For the curve illustration, see Figure 3.14-3.	8
dmscSharpenCurve1T2Shift	int	[0,11]	The shift to T1 which determines the texture value threshold T2 as follows: T2 = T1 + 2t2_shift	5
dmscSharpenCurve1T3	int	[0,2047]	The texture value threshold T3	64
dmscSharpenCurve1T4Shift	int	[0,11]	The shift to T3 which determines the texture value threshold T4 as follows: T4 = T3 + 2t4_shift	5
dmscSharpenCurve1R1	int	[0,256]	The sharpen levels R1, R2, and R3. The larger the longitudinal axis, the stronger the texture sharpening.	0
dmscSharpenCurve1R2	int	[0,256]		126
dmscSharpenCurve1R3	int	[0,256]		128
dmscSharpenCurve2T1	int	[0,2047]	The texture value threshold T1. For the curve illustration	0
dmscSharpenCurve2T2Shift	int	[0,11]	The shift to T1 which determines the texture value threshold T2 as follows: T2 = T1 + 2t2_shift	6
dmscSharpenCurve2T3	int	[0,2047]	The texture value threshold T3.	72
dmscSharpenCurve2T4Shift	int	[0,11]	The shift to T3 which determines the texture value threshold T4 as follows: T4 = T3 + 2t4_shift	67
dmscSharpenCurve2R1	int	[0,256]	The sharpen levels R1, R2, and R3. The larger the longitudinal axis, the stronger the texture sharpening.	0
dmscSharpenCurve2R2	int	[0,256]	The sharpen levels R1, R2, and R3. The larger the longitudinal axis, the stronger the texture sharpening.	152
dmscSharpenCurve2R3	int	[0,256]	The sharpen levels R1, R2, and R3. The larger the longitudinal axis, the stronger the texture sharpening.	200

表3-59DMSC sharpen调试参数

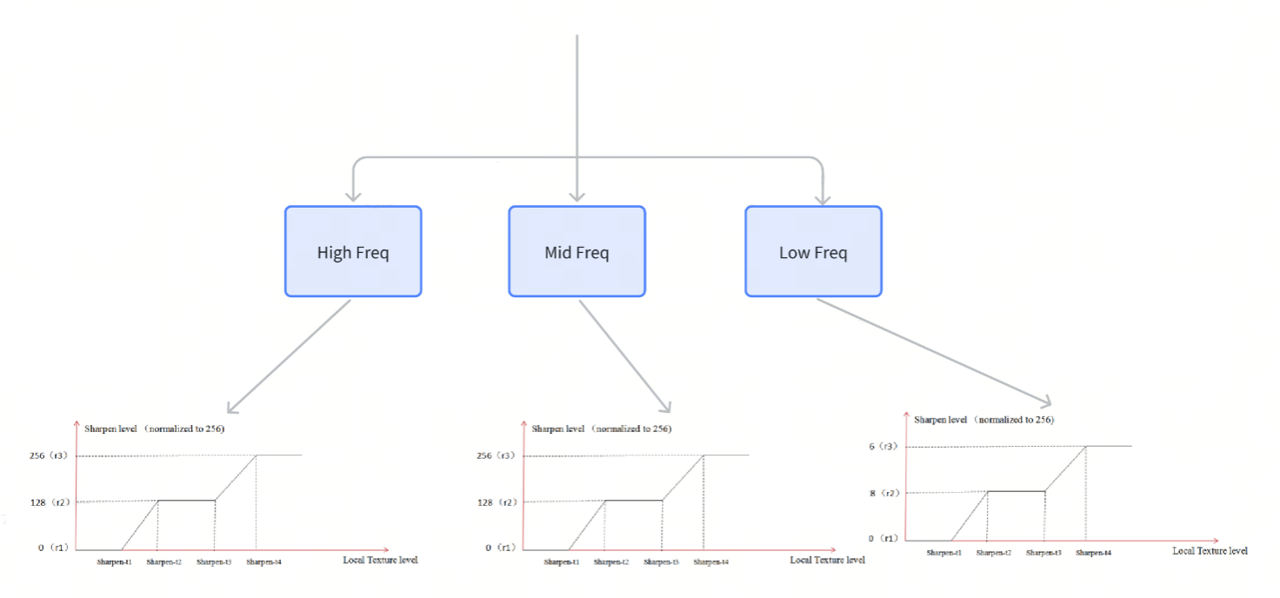

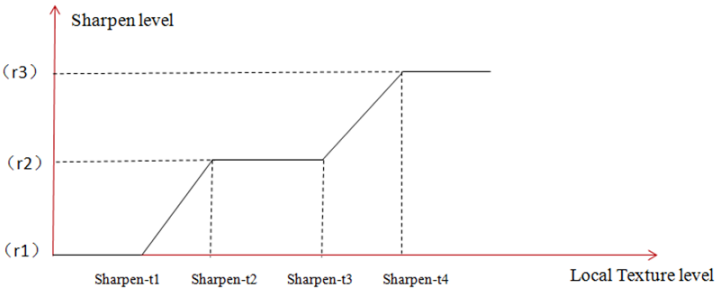

Demosaic Sharpen level作用示意图

根据上图所示是锐化级别曲线，纵轴值越大，纹理锐化就越强。

t系列参数值越大（或r系列参数值越小），曲线向右移动（向下），即整体锐化程度越低。

梯度值小于t 区域， sharpen值设定为 r1；
梯度值在 t2 和t3 区域，sharpen值设定为r2;
梯度值大于t4区域，sharpen值设定为r3, 其它区域sharpen值，使用线性插值得到对应的sharpen值。

3.14.2.4 Black&White Edge Control

黑白边锐化通常通过对图像中的边缘区域进行检测，并应用锐化滤波器来增强边缘的对比度。这样可以使图像中的物体边界更加清晰，提高图像的清晰度和分辨率。

需要注意的是，过度的锐化可能会导致图像出现噪点或伪影，因此在应用黑白边锐化功能时需要根据具体情况进行调整，以达到最佳的效果。

可分别设定factors中black和white的值控制增强的强度。

可分别设定clips中black和white值来限定锐化的强度最大值。

Parameter	Type	Range	Description	Default Value
dmscSharpenFactor	int[6]	[0,511]	The high, middle, and low frequency enhancement ratios on brighter and darker sides.	[100,100,200,200,300,300]
dmscSharpenClip	int[6]	[0,2047]	The high, middle, and low frequency enhancement clip values on brighter and darker sides.	[20,30,30,30,30,40]

表3-60 DMSC Sharpen 调试参数

3.14.2.5 Sharpen Line

Line Sharpen 功能主要时对图像中的边缘和纹理与平坦区进行区分，对边缘和纹理区域应用锐化滤波器来增强边缘的对比度和细节表现。这样可以使图像中的物体边界更加清晰，纹理细节表现更丰富，以提高图像的清晰度和分辨率表现。

Parameter	Type	Range	Description	Default Value
dmscSharpenLineEnable	bool	{true,false}	true: enables the line sharpen function in demosaic. false: disables the line sharpen function in demosaic. Setting this parameter to false is recommended.	false
dmscSharpenLineStrength	int	[0,4095]	The weight of the sharpen_line image for merging into the output image.	8
dmscSharpenLineThr	int	[0,2047]	The line detection threshold T1. For the curve illustration.	24
dmscSharpenLineThrShift1	int	[0,11]	The shift to T1 which determines the line detection threshold T2 as follows: T2 = T1 + 2t2_shift	3
dmscSharpenLineR1	int	[0,256]	The sharpen levels R1 and R2. The larger the longitudinal axis, the stronger the texture sharpening.	0
dmscSharpenLineR2	int	[0,256]	The sharpen levels R1 and R2. The larger the longitudinal axis, the stronger the texture sharpening.	256

表3-61 DMSC Sharpen Line调试参数

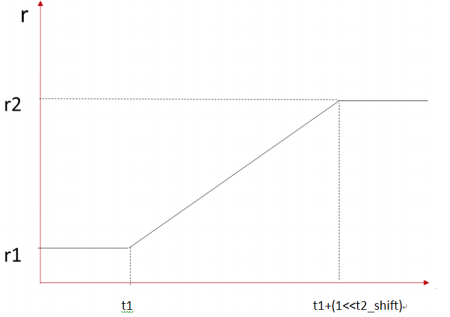

Sharpen for t1 and t2 如上图所示，纵向轴越大，锐化结果越接近于方向性（水平或垂直）增强。同时，更多的点会断开，这可能导致高频细节出现错误。基本效果是在垂直或水平方向平滑线条或纹理。默认设置是禁用锐化。

3.14.2.6 De-Purple

De-Purple功能旨在识别图像中高对比度区域的紫色，用颜色校正算法，根据图像中的颜色分布动态调整去紫边强度并通过调整饱和度来纠正这些边缘紫色。该功能通过定义Cb（蓝色差分）和Cr（红色差分）的亮度阈值，检测设定区域内的高对比度边缘梯度。对于识别出紫边区域，系统便会对这些区域执行去饱和处理，以消除不希望的紫色边缘，从而提高图像质量。这种方法对于减少成像传感器产生的色差非常有效，尤其是在边缘对比度极高的情况下。

下面是De-Purple模块的处理流程图:

Demosaic DePurple处理流程图

去紫边模块的关键参数如下

Parameter	Type	Range	Description	Default Value
dmscDepurpleEnable	bool	{true, false}	true: enables the depurple function in demosaic. false: disables the depurple function in demosaic.	false
gradControl	int	[0,1]	0: disables gradient protection that is integrated in demosaic v3. 1: enables gradient protection that is integrated in demosaic v3.	1
protectThLow	int	[0,255]	The upper and lower thresholds of gradient protection. Lower threshold: protectThLow Upper threshold: protectThLow + (1 << protectShift)	16
protectShift	int	[0,8]	The upper and lower thresholds of gradient protection. Lower threshold: protectThLow Upper threshold: protectThLow + (1 << protectShift)	5
dmscDepurpleSatShrink	int	[0,8]	The desaturation strength. A greater value leads to a stronger desaturation strength.	8
dmscDepurpleCbcrMode	int	{0, 1, 2, 3}	The desaturation mode on Cb/Cr channels. 0: depurple disabled. 1: Cr channel depurple. 2: Cb channel depurple. 3: Cr/Cb channel depurple.	3
dmscDepurpleThr	int	[0,255]	The threshold to judge purple areas.	40
cbLowth[0]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 1.	132
cbHighth[0]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 1.	220
crLowth[0]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 1.	112
crHighth[0]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 1.	200
cbLowth[1]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 2	96
cbHighth[1]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 2	122
crLowth[1]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 2	82
crHighth[1]	int	[0, 255]	The upper and lower bounds for Cr/Cr color region 2	118

表3-62 DMSC Depurple调试参数

dmscDepurpleThr是用于检测图像中紫色值的阈值。如果紫色值大于阈值，DMSC 将执行去色饱和度和颜色补偿处理。如果紫色值小于阈值，DMSC 将不执行任何操作。阈值设置得越小，检测到的紫色边缘就越多。最好将该值设置为大于或等于40。

dmscDepurpleSatShrink直接去饱和紫色区域的点。最大值为8，它将在检测到紫色时强制去饱和并处理为灰色。理想值为0或略大于0。

Demosaic Depurple作用示意图

threshold值越小，将有更多的像素被视为紫边。由于当前的检测只检测边缘而不检测颜色，因此需要谨慎使用"去饱和"功能。

3.14.2.7 DeFalse Color

在demosaic处理中，de-false color用于消除由于CFA模式和插值算法引起的颜色失真。这种失真通常表现为高对比度边缘附近的彩色条纹或斑点，尤其是在细节丰富的区域。

去伪彩算法的工作原理是检测图像中可能出现伪彩的区域，并对这些区域进行局部的颜色校正。这通常涉及到分析相邻像素的颜色差异，并对疑似伪彩的像素进行平滑处理，以减少颜色失真。

Parameter	Type	Range	Description	Default Value
DeFalseColorEn API	bool	{true, false}	defalse color enable/disable (open by default and recommended)	true
ColorStr	int	[0,128]	defalse color strength (default and fixed 128)	128
cbCrClassTh	int	[0,7]	threshold for median based classification (5 or 6 recommended)	5
grayProtectStr	int	[0,128]	If new_cbcr has higher saturation than old_cbcr, activate this function higher value refers to heavier weighted old_cbcr	0

表3-63 DMSC DeFalse Color调试参数

3.14.2.8 Demoire

去摩尔纹模块相关的参数如下。

Parameter	Type	Range	Description	Default Value
demoireRefineGEn	bool	{true, false}	correct G value based on interpolation direction of surrounding pixels.	true
refineGTh	int	[0,4095]	refine G focus on interpolated G value. If difference of R and B is larger than setting, start the correction.	100

表3-64 DMSC Demoire调试参数

3.14.3 Tuning during Demosaic phase two

由于初始调试使用.RAW图像，Demosaic模块直到第二阶段才开始调整。在完成下表中列出的先决条件后才能开始调整：

Prerequisite	Status / value
Black level	Tuned
Noise proﬁle	Derived
Green equalization	Tuned
Defective pixel correction	Tuned
2DNR	Tuned and enabled
3DNR	Tuned and enabled

表3-65 Demosaic的先决条件 调试流程 ------ Sharpening

Demosaic中的锐化模块与图像中的边缘和纹理有关，仅对检测出的边缘和纹理进行锐化处理，不对平坦区做任何处理。这样做的目的是正确权衡图像清晰度和伪像。

边缘和纹理的判定，可以通过layerT1/layerT2Shift/layer0T3/layerT4Shift来设定边缘和纹理梯度变化值来实现。T1、T2、T3、T4 纹理细节丰富程度由低到高排列。边缘和纹理增强，可以通过layerR1/layerR2/layerR3 来分别设定不同纹理丰富区域的锐化增强强度。

注：1. Sharpen尽管可以提升客观数据的表现，但可能会导致主观图像质量下降。通常由过度锐化引起的伪影例如"haloing"和噪声。

2.如需为纹理和边缘设置不同的锐化强度，请通过设定 sharpenCurveIndex的值，来分别修改高频、中频、低频的不同频率段中不同纹理情况下的锐化强度。

在图像效果测试期间，这个过程需要很多主客观的评估。调试的过程，需使用到不同的照明条件和场景下拍摄的大量图片，在调试其它系统Gain的参数前，先从最小的Gain值开始调试。

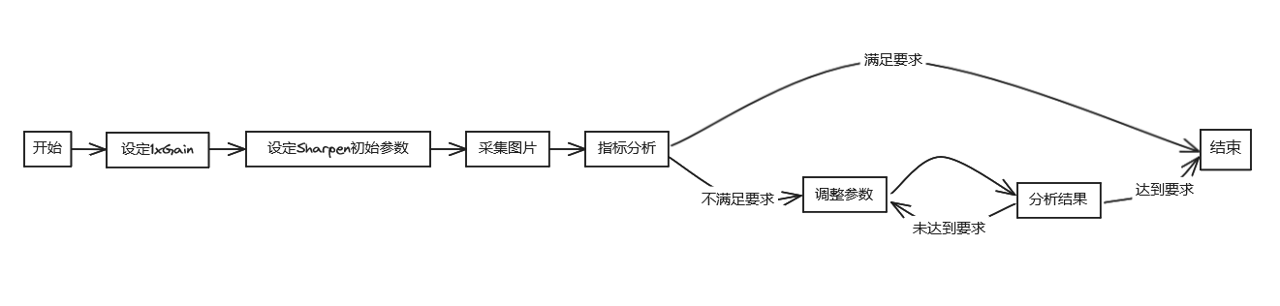

Shapen的调试流程图：

Demosaic Sharpen调试流程图 sharpness调整步骤

将Total gain的值设定为1x。
设定Sharpen初始参数。建议设定成默认值或过往项目中使用的值。
正确摆放好分辨率卡，调整环境采集图片。
指标分析:
- 打开Imatest，通过SFR模块分析采集到的图片。具体指标要求取决于客户的具体需求，但是MTF50低于或接近0.5（cycles/pixel）和overshoot 低于或接近10％的值可作为基础调试参考。这两部分值都能从Imatest的SFR模块输出。
- 分析结果中MTF50和overshoot的值，分别对应Edge profile和SFR（MTF）结果项。
- 如不满足要求，请以+/-5的范围调整layerR1，layerR2和layerR3的值，分析结果并重复直到达到要求为止。
其它调试信息：
如果结果未达到最终分辨率目标或在图像中存在清晰可见伪像，则需要优化调试参数。下面列出了有关如何实现的方法：
- 通过VTunerClinet禁用动态像素校正（DPCC）模块，检查该模块是否引入伪像。如果伪像消失，则重新对DPCC参数进行调整，每次调整完成，评估对其他模块的影响。
- 通过VTunerClinet禁用GE模块，检查绿色均衡（GE）是否引入伪影。如果伪影消失，则重新调整 threshold的值。
- 检查图像是否由于过大的降噪强度而出现模糊，尤其注意在良好照明条件下图像的清晰度。
- 了解摄像头系统的局限性，因为所使用的传感器和光学元件会影响对整个系统的分辨率。

3.14.4 Fine tuning demosaic phase three

针对系统Total Gain范围内调制表的调试。调试的先决条件如下。

Prerequisite	Status / value
Phase 2 Tuning	Completed
2DNR	Tuned
3DNR	Tuned
EE	Disabled

表3-66 锐化先决条件

对所有在Total Gain范围内所有Gain，重复第二阶段中调试Sharpening的操作，并将校正得到的值填写到对应Gain下LUT表中。

3.15 Color Correction Matrix（CCM）

3.15.1 Overview

CCM模块根据客户的喜好对颜色进行校正和调整。它更改图像的色度值以匹配标准色彩空间的色度值。这个通过捕获Colorchecker并使用所有色块及其参考色度值。大多数情况下，标准颜色无法提供最佳图像质量。根据应用程序或客户的喜好，将这些值校准为更符合产品需求的值。

调整过程可以控制整体的色相和饱和度，下面将对此进行介绍：

第一阶段------使用.RAW图像在Calibration tool中调整CCM。
第二阶段------在实验室条件下使用.RGB图像通过Calibration Tool调整CCM。
第三阶段------根据增益微调CCM参数以适合所有场景。

3.15.2 Tuning Theory

ISP 中的CCM模块用于校正相机传感器内部的串扰效应和色彩空间偏移。

CCM模块执行常规的 RGB 到 R'G'B'颜色空间转换，以补偿图像传感器的色彩分量之间的串扰。此外，可以通过适当的矩阵系数对色彩空间和饱和度进行校正。

因此，该模块能够通过矩阵运算对每个像素值进行校正，如下所示：

CCM调试相关的参数如下。

Parameter	Type	Range	Description	Default Value
enable	bool	{true,false}	Whether to enable CCM	true
ccMatrix[9]	float[3][3]	13-bit: [-2048/128, 2047/128] 12-bit: [-8, 7.992]	Gain for each channel	[[1.0, 0, 0], [0, 1.0, 0], [0, 0, 1.0]]
ccOffset[3]	float[3]	[-2047, 2047]	Offset for each channel	[0.0, 0.0, 0.0]

表3-67 CCM静态校准参数

3.15.3 Tuning during phase one

先决条件

Prerequisite	Status / value
Black level	Tuned
Lens shading	Tuned
Initial gamma	Tuned
CNR	Disabled
Manual exposure	−0.25 < exposure error < 0.25 (f-stops). This can be veriﬁed through Imatest. Avoid clipping of patch 19 from the ColorChecker chart

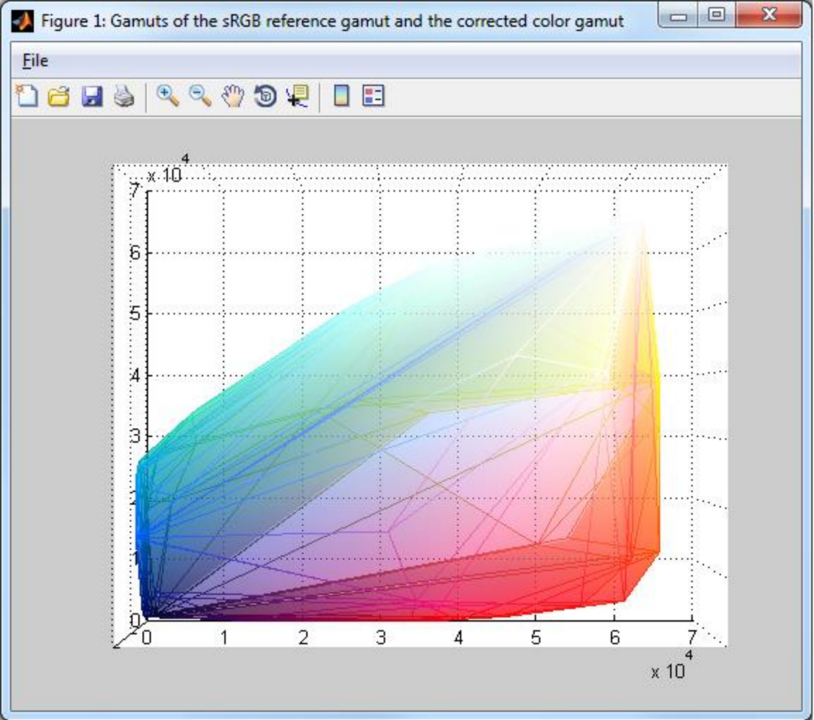

表3-68 CCM 调试先决条件 调试流程 在此初始调整阶段，不期望CCM达到完美的值，按照《X5-Calibration tool工具指南》中CCM标定步骤，标定得到不同色温下的CCM值。最重要的是第二阶段和第三阶段对CCM的调整。

3.15.4 Tuning during phase two

先决条件

Prerequisite	Status / value
Phase one prerequisites	Complete
AWB	Tuned
gamma	Disabled
AE	−0.25 < exposure error < 0.25 (f-stops). This can be veriﬁed through Imatest.

表3-69 CCM Phase two 先决条件 调试流程

在进行CCM第二阶段的调试之前，使用Imatest的Colorcheck模块，验证曝光误差。如果曝光误差给出的范围内，请重新调整AE_target参数来调整曝光。重复此过程，直到正确曝光为止。

第二阶段的调整和第一阶段的调整非常相似。根据具体对图像的需求调整标定得到不同色温下对应风格的CCM。

3.15.5 Fine tuning phase three

第三阶段包括两个主要部分，更新校准参数和饱和度调制。其中第一个重点是说明先前模块参数的变更。另一个定义与增益关联的CCM，其思想是在更高增益或更低照度下提供更多控制噪声的方法。

注：颜色准确性和噪点可见性之间的权衡是在每个增益条件下都需要谨慎考虑。通常，目标是提供最高饱和而不会出现不必要的噪声。尽量考虑客户需求或预期的应用。

在第三阶段进行大量微调时，通常是由于CCM所依赖的模块（例如gamma）参数发生变更导致。这有可能需基于第二阶段的处理结果重新调试并更新CCM。
Saturation modulation C随着照度的逐渐降低，若需要对不同照度下的饱和度做一定的调整，来减低引入的彩色噪声。可以在CCM标定阶段，在不同色温下，分别对 saturation 的百分比进行调节，生成多组不同目标饱和度的CCM矩阵。在生成标定参数阶段可以一并生成。在实际调试应用中，可以在json配置文件中通过更改对应的Gain值，以实现Gain与CCT二维的降饱和处理。

3.16 Gamma Correction

3.16.1 Overview

Gamma 模块对图像进行亮度的非线性转换以适配输出设备，主要用于调整对比度。

RGB Gamma 模块，用于创建视频处理中常见的 gamma 预校正图像。伽马值为 1.0 表示线性关系，其中输出值与输入值直接成比例。大多数显示器和图像格式使用约为 2.2 的伽马值，并且在伽马曲线的开始部分有一个线性段，这提供了更符合感知均匀分布的亮度级别。

Gamma 表各节点之间的值使用线性插值生成。调试过程如下：

第一阶段：使用Calibration tool在实验室内tuning，tuning效果需要覆盖到大部分场景。
第二阶段：Gamma依照AE_target调整以改善对比度。
第三阶段：Gamma微调，使对比度适合所有场景。

3.16.2 Tuning theory

G、B三通道分别使用不同的Gamma LUT，LUTs由64个均匀间隔的节点组成, 在这些节点之间进行线性插值。每个数据为10bit无符号类型，所以gamma[0]=0, gamma[64]=1023，这些节点值定义gamma校正曲线。

将standard置为true时，通过设置standardVal的值可直接得到对应的gamma曲线。将standard置为false时，tandardVal参数将置灰，无法获得标准gamma曲线，但此时支持用户通过手动拖拽曲线锚点和修改LUT数值的方式，调整gamma曲线的Y轴值以获得自定义的Gamma曲线。

默认状态下Gamma曲线的X轴为均匀间隔的节点，若需自定义X轴节点分布，可将userCurveX置为true，调整curvePx的值以实现X轴节点的修改。修改后X轴节点的位置为

其中

下表列举了Gamma模块的调试参数：

Parameter	Type	Range	Description	Default Value
enable	bool	{true,false}	Enable/disable the Gamma module	true
standard	bool	{true,false}	If false, use the customized curve	true
standardVal	float	[1,4]	Generate uniform curve with gamma formula	2.2
curve[64]	Int[64]	[0,1023]	Gamma curve.	[155, 212, 255, 290, 321, 349, 374, 398, 419, 440, 460, 478, 496, 513, 529, 545, 560, 575, 589, 603, 617, 630, 643, 655, 667, 679, 691, 703, 714, 725, 736, 747, 757, 767, 778, 788, 798, 807, 817, 826, 836, 845, 854, 863, 872, 881, 889, 898, 906, 915, 923, 931, 939, 947, 955, 963, 971, 978, 986, 994, 1001, 1008, 1016, 1023]
userCurveX	bool	{true,false}	Use the manual/inline value true: Use the manual value false: Use the inline value	false
curvePx[64]	Int[64]	[0,12]	The x point of manual curve	[0, 0, 0, ...,0, 0, 0]

表3-70 Gamma 调试参数

3.16.3 Tuning during phase one

通常情况下Gamma的初始tuning只需要设定一条初始Gamma Curve，保存并继续其它模块。gamma在第二阶段调试AE模块时需要重新确认是否需要调试来加强对比度。

在此初始调整阶段，按照《X5-Calibration tool工具指南》中CCM标定说明，先选定一组Gamma曲线或者使用前期项目中已有的Gamma Curve作为基准曲线。

3.16.4 Tuning during phase three

在后续实际场景适配中，根据实际场景要求，再动态调整Gamma曲线，以满足图片对比度的要求。Gamma Curve的调整可能会导致图片颜色指标发生一定的浮动，若对颜色准确度指标有特定要求，修改Gamma Curve后，需要重新测定颜色表现，甚至需要重新标定CCM。

Gamma模块可以根据不同的Gain设定不同的Gamma 曲线，实际项目应用中，应根据实际场景的需求，来设定对应的Gamma曲线，相邻Gain间的Gamma曲线保持相对平滑。

3.17 Edge Enhancement

3.17.1 Overview

边缘增强（EE）可以增强图像的边缘对比度。

EE 算法主要目的是通过边缘检测检测出尽可能多的对象边缘。边缘检测结果描述不同边缘的锐度水平。可以根据不同的锐度级别对边缘进行平滑增强。

3.17.2 Tuning Theory

调整过程的简要概述如下：

第一阶段：无需调整。
第二阶段：在实验室条件下针对大多数场景调整EE增强参数。
第三阶段：无需调整，除非先前调试参数或EE增强参数依赖的模块产生的图像效果比较差。

下图EE模块完整的处理流程图：

EE处理流程图

3.17.2.1 Edge Enhanced

边缘增强（EE）用于改善对象的边缘。高频信息被分为边缘和细节，因此可以分别控制边缘和细节的锐化风格。各向同性滤波器用于细节，以获得更自然的锐化风格，而各向异性滤波器用于边缘，以获得更清晰的边缘。

该模块包括两个主要部分：

物体边缘Y通道的增强。该部分可以在不增加噪声的情况下提高图像的清晰度。
降低物体边缘UV通道的饱和度。该部分可以降低object边缘的色彩饱和度。随着色彩饱和度的降低，色差和彩边也得到了很好的降低。
提升图像对比度。该模块可以通过调整不同亮度段的对比度，改善图像的局部或整体对比度。

调整强度在当图像中的光照异常好（传感器模拟增益很小），例如室外图像或明亮的房间时，边缘增强将完全启用。边缘增强强度在低光照设置下会降低（传感器模拟增益高）。

Parameter	Type	Range	Description	Default Value
eeEnable	bool	{true,false}	true: enables edge enhancement (EE). false: disables EE.	true
yuvDomain	bool	{true,false}	true: processes EE in the YUV domain. false: processes EE in the RGB domain.	false
strength	int[0, 128]	The EE strength, which determines the degree to which the enhanced result is merged back to the input image. If this parameter is set to 128, it indicates that 100% enhanced result is used.	128
srcStrengthskin	int[0, 256]	The low-frequency fusion by original Y value and low-pass filter result. This parameter affects only the detected skin zones.	256
gradTh[2]	int[0, 1024]	The distinguish threshold for edge and noise, and the distinguish threshold for edge and details.	[8,12]
edgeNrLvl	int	[0,5]	The noise reduction level. Value 0 indicates the lowest level and value 5 indicate the highest level.	3
edgeScaler	int	[0,32]	The scaler control for edge detection results.	4
edgeUseAuxiDir	int	[0,1]	Indicates whether to take the auxiliary direction into consideration for edge strength generation during edge detection. 0: does not take the auxiliary direction into consideration. 1: takes the auxiliary direction into consideration.	1
detailLvl	int	[0,7]	The detail level, which determines the sharpen style. A smaller value leads to more fine-grained enhancement.	5
detailScaler	int	[0,32]	The scaler control for texture/detail detection results.	8
detailPreEnhanceStr	int	[0,256]	The texture/detail strength. A greater value leads to a higher detail level.	16

表3-71 EE 调试参数

gradTh 参数说明 ：

根据图像的梯度信息区分边缘和噪声。

阈值值越小，边缘检测越完整，但噪声也会增加。值越大，检测到的边缘就越少。更具体地说，可能会检测到更大的边缘，而较弱的边缘和噪声会被抑制。

3.17.2.2 EE Sharpen

边缘锐化相关的参数如下:

Parameter	Type	Range	Description	Default Value
sharpCurveLvl	int	[0,7]	The enhancement curve selection. 0 to 6: Detail mode influence is increased as the value increases. 7: The former part is the same as curve 3 and the later part enhances the compression of strong edge.	3
sharpGain[2]	int	[0,1024]	The strength of the brighter side and that of the darker side in non-skin areas	[100,122]
sharpGainUv	int	[0,255]	The UV sharpen strength near edges.	0
sharpLimitEn	bool	{true,false}	true: enables sharpen extreme value constrain. false: disables sharpen extreme value constrain.	true
sharpLimitType	int	[0,2]	he type of sharpen extreme value control. 1: High-frequency enhancement is within a certain ratio of the original value. 2: High-frequency enhancement is within a certain ratio of the local original value. 3: High-frequency enhancement is within a certain ratio of the adjusted local original value.The default value 2 is recommended.	2
sharpLimit[2]	int	[0,512]	The upper limit and lower limit of the range within which the difference after highfrequency enhancement is constrained. You can determine the range by the local brightest and darkest and the pre-set ratio.	[90,118]
hfMergeCurve[4]	Int[4]	Element 1: [0, 1024] Element 2: [0, 10] Element 3: [0, 1024] Element 4: [0, 10]	The fusion cure of noise, texture, and edge. Element 1: The threshold T1. Element 2: The shift to T1 which determines the threshold T2 as follows: T2 = T1 + 2t2_shift Element 3: The threshold T3. Element 4: The shift to T3 which determines the threshold T4 as follows: T4 = T3 + 2t4_shift	[4,4,24,8]

表3-72 EE sharpen调试参数

sharpCurveLvl参数说明：

当此字段设置为介于[0, 6]之间的值时，值越大，细节部分的增强越大。
当此字段设置为7时，增强曲线与曲线3的前半部分保持一致，而后半部分抑制强烈的边缘增强。
通常将此字段设置为3或7。当需要增强细节或加强弱边缘时，增加此值。当需要在平坦区域抑制噪声时，减小此值。
sharpLimitType参数说明：
高频增强的差异不超过原始值的一定比例（由 change_up/down 设置）。
高频增强的差异不超过局部最亮/最暗值的一定比例（由 change_up/down 设置）。
高频增强的差异不超过局部最亮/最暗值的一定比例（由整体局部亮度调整，并由 change_up/down 设置）
hfMergeCurve参数说明：
边缘和细节将图像分为两个部分：边缘区域和非边缘区域。边缘区域包含图像中的边缘和轮廓，而非边缘区域包含图像中的平滑区域和细节。这两个区域被分别处理，最后合并在一起。

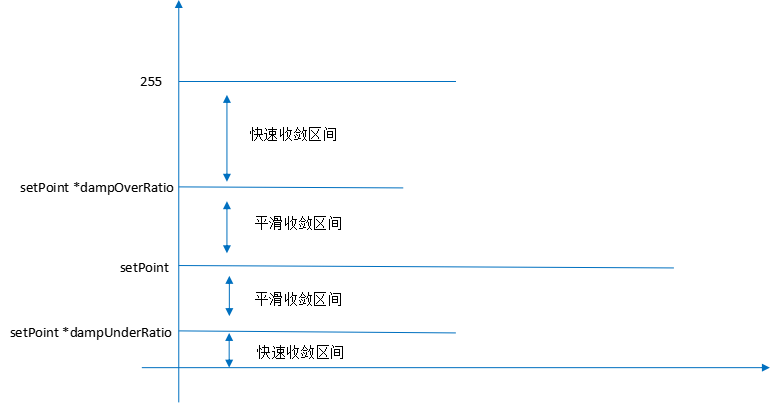

EE Edge&Detail作用示意图

t0: 纹理区分阈值，在此阈值以下不应用增强。

t1_shift: 噪声和纹理的区分阈值，高于阈值（t0 + (1<<t1_shift)）的部分以细节的方式增强，增强强度逐渐从低阈值平滑过渡到高阈值。

t2: 区分边缘和纹理的低阈值：如果低于低阈值，则以细节的方式应用增强。

t3_shift: 区分边缘和纹理的高阈值：如果高于高阈值，则以边缘的方式应用增强。

3.17.2.3 Skin Protected

基于颜色模型的肤色检测通常在YCbCr颜色空间中进行，因为这个空间允许更容易地分离色度信息（Cb和Cr）和亮度信息（Y）。以下是该方法的基本步骤：

阈值设置：在YCbCr颜色空间中，为Cb（蓝色差分）和Cr（红色差分）通道设置特定的阈值范围。这些阈值是根据肤色的色度特性确定的。

肤色区域检测 ：通过这些阈值，可以从整个图像中识别出肤色区域。所有落在这个阈值范围内的像素点被认为是肤色。

边缘和细节增强 ：在检测到的肤色区域内，可以对边缘和细节进行单独的增强处理，以改善图像质量。通过但对调整针对肤色区域的锐化和细节增强参数，它可以增加图像中边缘的对比度，使得肤色区域看起来更加清晰和生动。

通过这种方法，可以在保持肤色自然的同时，增强图像中的肤色部分，使其在视觉上更加吸引人。

Parameter	Type	Range	Description	Default Value
skinProcEn	int	[0,7]	The skin protection mode. 0: disables skin protection. 1 to 3: enables skin protection in self-adaptive mode. l 1: uses 3x3 low-pass filter on the RGB domain for self-adaptive mode skin detection. l 2: uses 3x5 low-pass filter on the RGB domain for self-adaptive mode skin detection. l 3: uses 3x7 low-pass filter on the RGB domain for self-adaptive mode skin detection. 4: enables skin protection in hard threshold mode. 5 to 7: enables skin detection with both self-adaptive mode and hard threshold mode effective. l 5: uses 3x3 low-pass filter on the RGB domain for self-adaptive mode skin detection. l 6: uses 3x5 low-pass filter on the RGB domain for self-adaptive mode skin detection. l 7: uses 3x7 low-pass filter on the RGB domain for self-adaptive mode skin detection.	3
srcStrengthSkin	int	[0,256]	The low-frequency fusion by original Y value and low-pass filter result. This parameter affects only the detected skin zones.	200
skinDetectStr	int	[0,255]	The skin detection strength for self-adaptive mode.	110
YUpThreshold	int	[0, 1024]	The hard lower Y threshold for skin detection.	280
YDownThreshold	int	[0, 1024]	The hard upper Y threshold for skin detection.	900
CrUpThreshold	int	[-1024, 1023]	The hard lower Cr (R - G) threshold for skin detection.	355
CrDownThreshold	int	[-1024, 1023]	The hard upper Cr (R - G) threshold for skin detection.	984
CbUpThreshold	int	[-1024, 1023]	The hard lower Cr (B - G) threshold for skin detection.	60
CrDownThreshold	int	[-1024, 1023]	The hard lower Cr (B - G) threshold for skin detection.	764
sharpSkinCurveLvl	int	[0,7]	The enhancement curve selection for skin zones. 0 to 6: Detail mode influence is increased as the value increases. 7: The former part is the same as curve 3 and the later part enhances the compression of strong edge.	0
sharpGainSkin[2]	int	[0, 1024]	The strength of the brighter side and that of the darker side in skin areas.	[100,122]
sharpLimitSkin[2]	int	[0,512]	The upper limit and lower limit of the range within which the difference after high frequency enhancement in skin zones is constrained. You can determine the range by the local brightest and darkest and the pre-set ratio.	[72,88]
hfMergeCurveSkin[4]	int[4]	Element 1: [0, 1024] Element 2: [0, 10] Element 3: [0, 1024] Element 4: [0, 10]	The fusion curve of texture and edge in skin zones. Element 1: The threshold T1. Element 2: The shift to T1 which determines the threshold T2 as follows: T2 = T1 + 2t2_shift Element 3: The threshold T3. Element 4: The shift to T3 which determines the threshold T4 as follows: T4 = T3 + 2t4_shift	[8,5,52,9]

表3-73 Skin Detection 调试参数

3.17.2.4 Depurple

紫边是在图像中观察到的紫色或紫红色边缘，通常在高对比度的区域或强光照条件下出现。紫边产生的原因主要与光学系统的色散效应有关，它在镜头中的色散、透镜的折射等过程中引起不同颜色的光线的偏移，从而导致紫边效应。

基于颜色通道之间的关系，将图像从RGB颜色空间转换到其他颜色空间YUV区间，在Y域设定对应阈值，选择出紫边区域，然后对U/V通道进行颜色平衡和校正减轻紫边。

Parameter	Type	Range	Description	Default Value
depurpleEnable	bool	{false,true}	true: enables depurple. false: disables depurple.	3
depfDetectRange	int	[0,7]	he depurple width. The maximum value is 7 for horizontal unidirectional processing. At most 15 pixels can be processed horizontally.	7
depfLimit	int	[0,1024]	he hard thresholds for purple fringing, in the following order: l Lower U threshold l Upper U threshold l Lower V threshold l Upper V threshold	[460,900,420,880]
depfDetectLumaTh	int	[0,1024]	The brightest threshold during fringe detection.	800
depfDetectLumaDiff	int	[0,1024]	The difference between brightest and darkest areas.	600
depfCompLumaDiff	int	[0,1024]	The compensate candidate selection for nearby pixels. Only pixels under the pre-set value is considered for further depurple saturation correction.	260
depfSatStr	int	[0,256]	The saturation strength. The default value is 256, which indicates no saturation reduction.	256
depfFixStr	int	[0,256]	The strength of purple fringe correction.	168

表3-74 EE Depurple 调试参数

3.17.2.5 CA

CA（Color/Contrast Adjustment，色彩/对比度调整）模块是图像处理中用于调整色彩和对比度的重要模块。它在YUV颜色空间中工作，通过预设的映射曲线来调整图像的饱和度。CA模块包含两条主要的曲线：

Y曲线：用于调整图像的对比度。通过改变亮度通道Y的值，可以增强或减弱图像的对比度，从而使图像看起来更为清晰或柔和。\
UV曲线：用于调整图像的色彩饱和度。通过改变色度通道U和V的值，可以控制图像的色彩强度，使颜色更加鲜艳或自然。

CA提供一种灵活的方式来调整颜色和对比度，同时也具备简单的降噪功能：

Y曲线降噪：可以减少图像中暗区域的亮度噪声，这对于提高低光照条件下的图像质量特别有用。
UV曲线降噪：可以降低暗区或低饱和度区域的色度噪声，有助于保持色彩的均匀性和自然性。

实际应用中可以基于传感器的增益值来配置不同的CA Curve，以适应不同应用场景。

Parameter	Type	Range	Description	Default Value
caEnable	bool	{false,true}	true: enables the CA curve. false: disables the CA curve. This parameter is valid only if the value of curveEnable is 1.	false
caCurve	int[65]	[0, 1024]	The color adjustment curve.	[1024,1024,...,1024]
caMode	int	{0,1,2}	The color adjustment mode. 0: color adjustment based on brightness 1: color adjustment based on saturation 2: color adjustment based on the lower value between intensity and saturation	1

表3-75 EE CA 调试参数 EE camode介绍 不同mode对应的详细描述和推荐使用的ca curve见下表。

mode	Range	Description
0	2&3	输入为Y; 饱和度可以通过亮度调节
1	0&1&3	输入为UV:(abs(u-512)+abs(v-512)); 饱和度可以根据原来的饱和度进行调整
2	0&1&3	输入为min(y,(abs(u-512)+abs(v-512)); 饱和度可以两者进行调整亮度和原始饱和度

表3-76 EE camode参数介绍 CA curve形状介绍

shape0：伽玛形状

shape0_index决定曲线弯曲程度，越接近1，曲线弯曲程度越大，抑制虽度饱和度越高。

EE CA-Shape0作用示意图

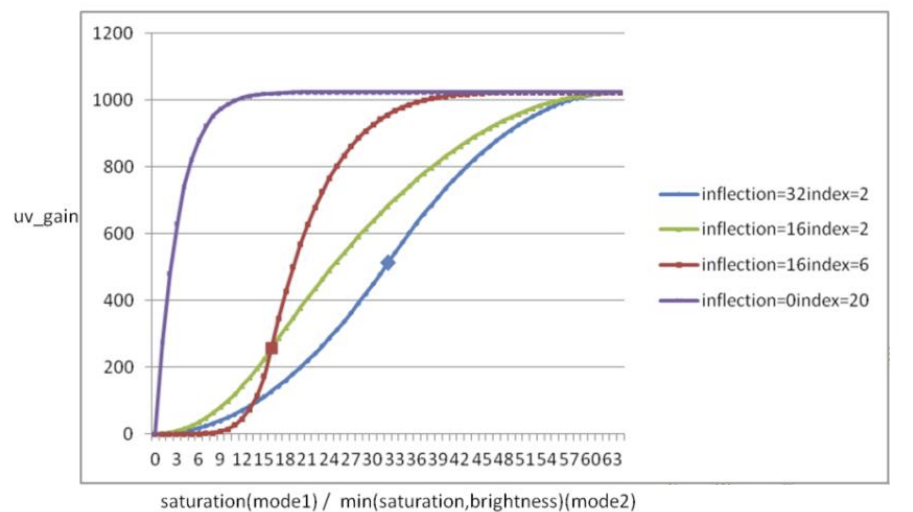

shape1：S形

建议拐点固定为零，如紫⾊线所⽰。shape1_index 决定曲线弯曲程度，越接近1，曲线弯曲程度越⼤，抑制强度饱和度越⾼。

EE CA-Shape1作用示意图

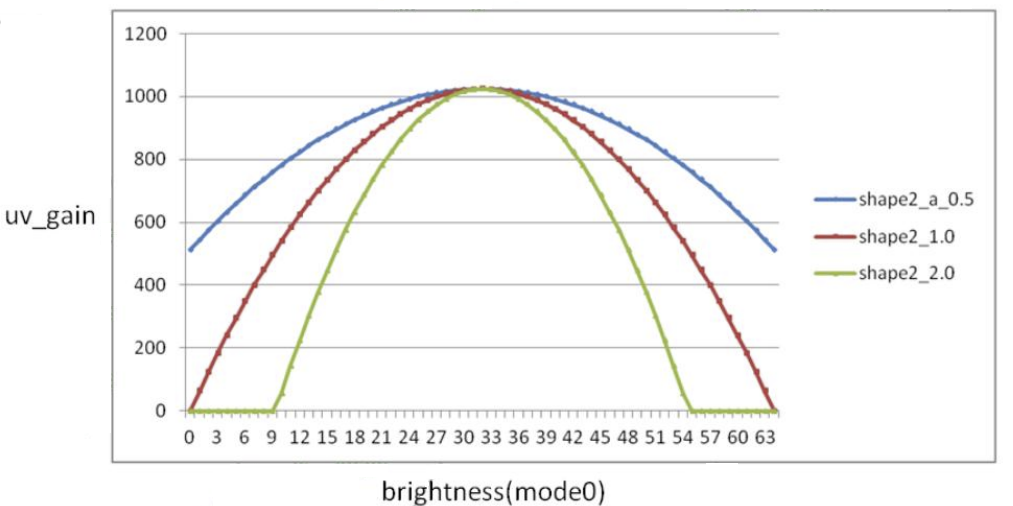

shape2：抛物线形状

Shape2_a决定抛物线的开⼝⼤⼩，Shape2_a 越⼤，开⼝越⼩，抑制强度越饱和

EE CA-Shape2作用示意图

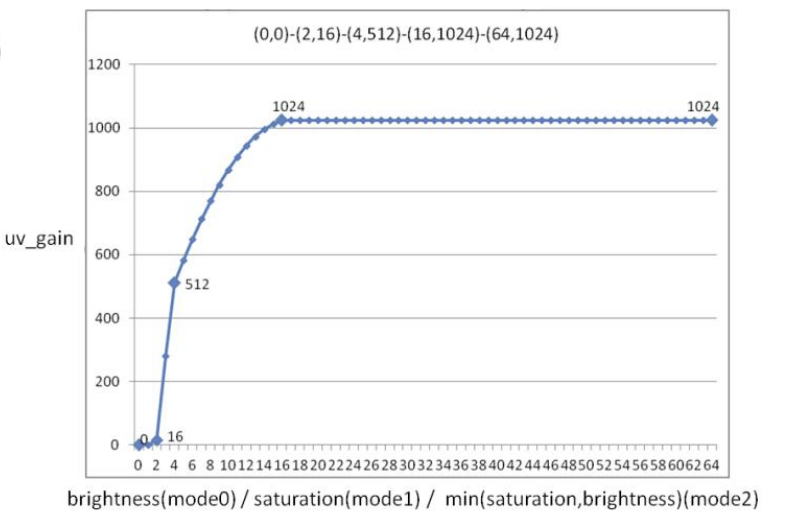

shape3:活动形状

激活设置五个锚点，自动生成曲线。一般第一个锚点会设置(0,0)，第3五个锚点会设置(64,1024)。

EE CA-Shape3作用示意图

3.17.2.6 DCI

DCI用于根据预先设定的曲线或直方图自动生成曲线来实现图像的全局对比度改善。DCI曲线是由64个point组成的曲线，可以通过工具自行调整曲线的形状。也可以通过外部工具生成，将dci_curve的值复制到JSON文档中。

Parameter	Type	Range	Description	Default Value
dciEnable	bool	{false,true}	true: enables the DCI curve. false: disables the DCI curve. This parameter is valid only if the value of curveEnable is 1.	false
dciCurve[65]	int[65]	[0, 1024]	The dynamic contrast improvement curve.	[0, 16, 32, 48, 64, 80, 96, 112, 128, 144, 160, 176, 192, 208, 224, 240, 256, 272,288, 304, 320, 336, 352, 368, 384, 400, 416, 432, 448, 464, 480, 496, 512, 528, 544, 560, 576, 592, 608, 624, 640, 656, 672,688, 704, 720, 736, 752, 768, 784, 800, 816, 832, 848, 864, 880, 896, 912, 928, 944, 960, 976, 992, 1008, 1023]

表3-77 EE DCI 调试参数

3.18 Color Processing

3.18.1 Overview

颜色处理是通过调整亮度和色度值来完成的，可配置为根据 ITU‑R BT.601 标准或全值范围生成像素值。输入像素范围也是可配置的，因为来自 ISP 的 YCbCr 路径的像素可能具有两个范围，具体取决于所使用的相机传感器。

3.18.2 Tuning Theory

颜色相关项的计算方式为：

对比度：亮度值乘以寄存器中定义的对比度值来实现。
亮度：调整寄存器中定义的调整值来调整亮度。
饱和度：的将Cr值和Cb值与寄存器中定义的定点数相乘来调整饱和度。
色调：色度值的相移。

在参数的描述项中，对亮度、对比度、饱和度及色度的调整计算方式有更详细的说明。

下表列举了颜色处理模块会用到的参数

Parameter	Type	Range	Description	Default Value
enable	bool	{true,false}	Enable/disable the CPROC module	true
contrast	float	[0,1992]	Y'=Y*(contrast), all pixels will be larger when contrast > 1	1
bright	float	[-127,127]	Real Bright= bright-64*(contrast-1)	0
saturation	float	[0,1.992]	UV'= 128 + (UV-128)*(saturation)	1
hue	float	[-90,90]	Rotation in HSV domain	0
chromaOut	int	[1,2]	Different RGB->YUV conversion matrix 1: limited range [16, 240] 2: full range [0, 255]	2

表3-78 CPROC 调试参数(8-bit)

3.18.3 Tuning during phase three

CPROC作为后置模块，在调试的前两个阶段一般不需要做特殊调整，保持默认值即可。在实际应用中，CPROC模块中对比度、亮度、饱和度、色相均可以根据不同的Gain值来实现动态的调整。

3.19 Color Noise Reduction (CNR)

3.19.1 Overview

彩色噪声（Color Noise）通常表现为数字图像中的随机颜色偏移、颜色斑点或色彩不均匀，这些现象主要由图像采集或处理过程中的不确定性和噪声引起。为了解决这一问题，色度降噪（Chroma Noise Reduction, CNR）模块在图像信号处理器（ISP）的YUV域中被用来去除彩色噪声。

基本的调试流程如下：

第一阶段：不需要调试准备；
第二阶段：CNR模块在实验室环境下对主要的一个场景进行调试；
第三阶段：CNR参数精细调试来适应各种场景。主要基于增益来对相应的模块进行调试；

3.19.2 Tuning Theory

色度降噪过程中使用的三层金字塔模型是一种多尺度技术，它允许在不同的分辨率层次上处理图像，以有效地去除噪声同时保留重要的图像细节。在这个模型中，高斯金字塔是一种常用的方法来构建这样的金字塔结构。具体步骤如下：

最底层：直接使用原始图像作为金字塔的最底层。

中间层 ：通过对最底层图像应用高斯模糊和下采样操作生成。这一步减少了图像的分辨率，同时平滑了颜色变化，有助于去除噪声。

顶层：对中间层再次进行高斯模糊和下采样，得到分辨率更低的图像层。

在每一层上，可以独立地进行色度降噪处理，然后将处理后的图像层重新组合，以恢复到原始分辨率。这种方法允许算法在不同的尺度上捕捉和去除噪声，同时保持图像的结构和细节。通过这种方式，色度降噪算法能够更精细地控制降噪过程，避免过度平滑导致的细节丢失。

CNR处理流程图

CNR调试相关的参数如下。

Parameter	Type	Range	Description	Default Value
cnrEnable	bool	{true,false}	true: enables the chroma noise reduction (CNR) function. false: disables the CNR function.	false
cnrStrength	int	[0,128]	The denoise strength, which determines the degree to which the denoising result is merged back to the input image. If this parameter is set to 128, it indicates that 100% denoising result is used.	128
textureMaskSelect	int	[0,8]	Texture filter coefficient selection. The smaller the noise, the larger the parameter value should be set.	0
cSigmaLayer	float[3]	[1,96]	The sigma for each layer. The greater the noise intensity of a layer, the larger the parameter value should be set.	[16,16,12]

表3-79 CNR 调试参数

3.19.3 Tuning CNR during phase two

CNR在第一阶段的调试中并不需要调试其他模块，但是在第二阶段的调试开始前需要先完成相关模块的调试，这些预先需要完成调试的模块如下表：

Prerequisite	Status / value
Black level	Tuned
CCM	Tuned
DPC	Tuned
2DNR	Tuned
3DNR	Tuned
Demosaic	Tuned
Green Equalization	Tuned
Set Enable	0(disables CNR)

表3-80 CNR phase two prerequisites 构建CNR调试的环境，环境照度应相对较低(例如10lux)，拍摄目标可以是灯箱内的色卡或者实景，场景内目标应具有丰富和色彩区域和灰板区域，便于评估彩噪的实时状态，CNR未调试前画面效果如下图所示。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/4980cec78ffd407c98fd1bb1f06f53e7.png) image before CNR tuning

按照实际的使用需求，调整三层金字塔相关的参数，控制CNR的作用强度。一般来说，可先使用默认参数观画面效果是否正常。若彩噪仍较为明显，则继续增大cSigmaLayer的值，调整至彩噪状态满足需求；若已无明显彩噪，可以适当降低cnrStrength和cSigmaLayer，或者增大textureMaskSelect，减弱CNR对色彩还原效果的影响。调试过程中，不宜过渡追求高强度的降噪，过高的降噪强度会引入红/蓝色调偏色的风险。下图是一个可供参考的调试后例子，实际调试后的噪声状态要按使用需求调整。

image after CNR tuning

3.19.4 Fine tuning CNR phase three

改变光照环境来获得不同的gain，重复第二阶段的调试流程，在每个Gain下调试出适合的参数值。整个gain值范围内的参数调试完成后则CNR的调试就完成了。

3.20 Auto Focus(AF)

3.20.1 Overview

Auto focus功能需要依据使用场景来确定需要调试的频度，例如，安防摄像头通常是采用手动对焦的，在这种使用场景下就不需要对摄像头使用自动对焦功能。在一些需要用到自动对焦功能的场景，AF的调试通常是在第二阶段的早期完成。当然，因为AF模块的调试相对独立，也可以在其他时间来进行AF的调试。AF的具体调试过程如下：

第一阶段：不需要调试AF模块，但是需要手动调节对焦来满足拍照要求。在此阶段镜头的驱动需要启动并测试通过来满足拍照的基本功能。
第二阶段：调试AF功能来适应不同场景。
第三阶段：调试AF前需要验证马达精度，速度，可重复性及稳定性。

3.20.2 Tuning theory

Auto Focus是一种常用的对焦技术，其基本原理是通过对比图像的清晰度来实现对焦。

在图像处理中，清晰度通常是通过图像的对比度和高频分量来衡量的。为了达到最清晰的图像效果，Auto Focus通过改变图像的焦距，不断调整图像的对比度和高频分量。

Auto Focus的实现过程包括三个步骤：检测清晰度、确定对焦位置和移动对焦位置。

在第一步中，Auto Focus会通过图像处理算法检测出图像的清晰度。

在第二步中，Auto Focus会根据清晰度检测结果确定当前对焦位置。

在第三步中，Auto Focus会根据当前对焦位置移动对焦位置，直到达到最清晰的图像效果。

重复上述3个步骤，直到图像达到最清晰为止

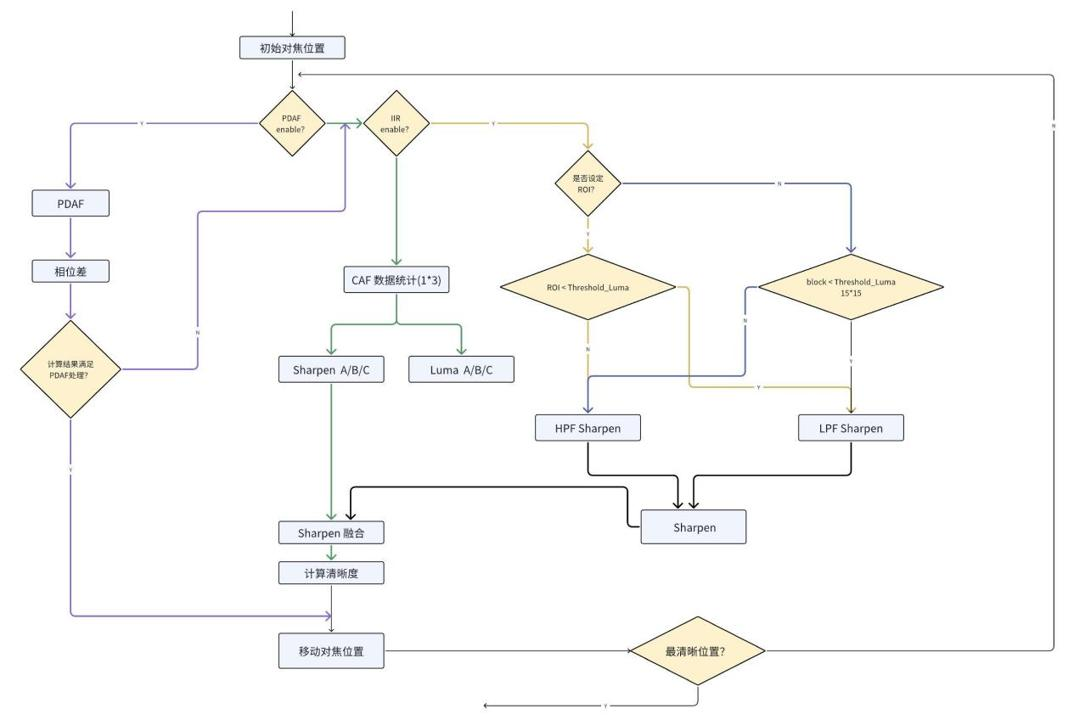

AF模块支持CDAF和PDAF两种不同的自动对焦技术，整体流程图如下：

AF混合对焦处理流程

3.20.2.1 Function Descrtiption

CDAF（对比度检测自动对焦）是一种适用于静态拍摄场景的自动对焦技术，它通过比较图像中不同区域的对比度来判断焦点位置。通过最小和最大焦距范围移动马达，并形成清晰度和焦距的抛物线。通过抛物线的顶点，CDAF可以找到最佳焦距和最高清晰度。CDAF的优点是精确度高，适用于高分辨率的图像，但缺点是对于运动物体的追踪不够快速。

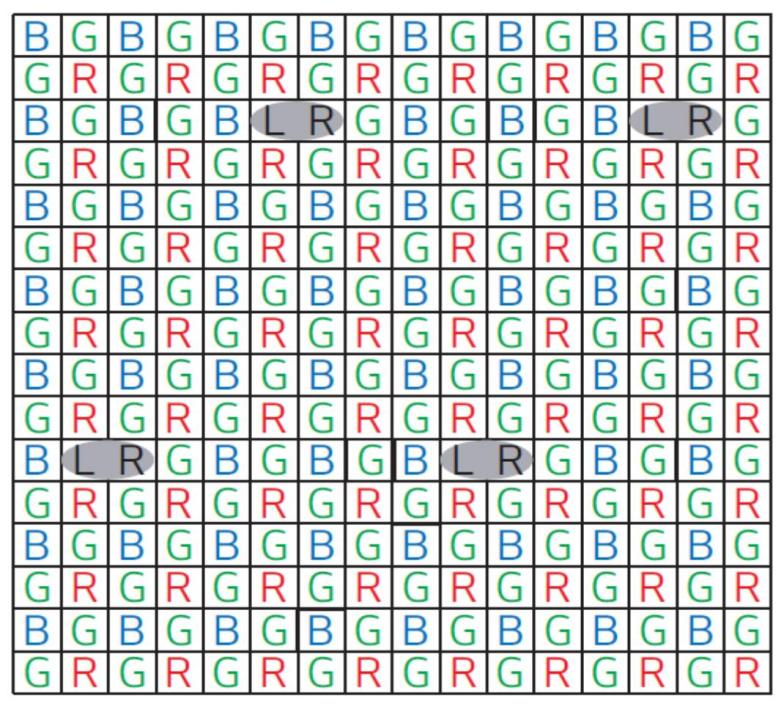

PDAF（相位差检测自动对焦）则是一种适用于运动物体的拍摄场景的自动对焦技术。它通过利用镜头中的相位差信息来判断焦点位置。通过相位差检测失焦强度，并使用失焦转换系数将相位差转换为马达的焦距。PDAF的优点是对于运动物体的追踪速度快，适用于高速运动的场景，但缺点是精确度相对较低，可能会产生误差。

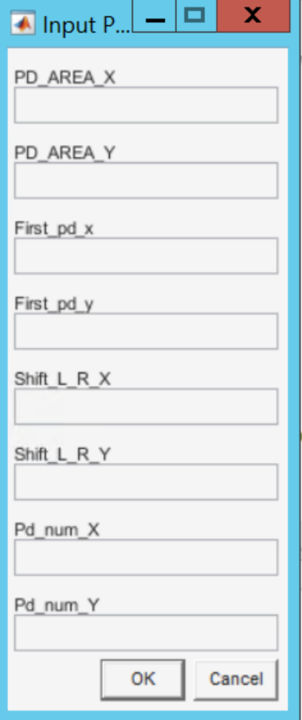

X5中PDAF中 PD Split 和 PD Calibration 软体实现流程图如下，支持type2模式。

type2: sensor内部将PD 信息拆分完成后，输出给后端处理。

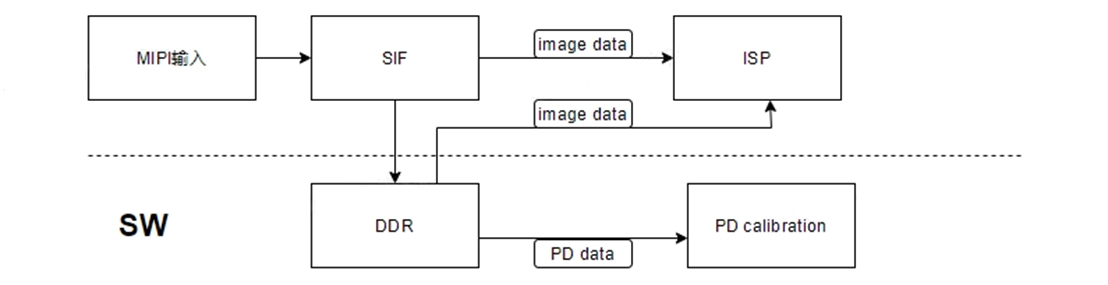

PDAF软体实现流程

3.20.2.2 AF Statistics

AF统计模块（ISP_AFM）用于支持AF控制。AF控制的大部分工作将在软件中完成。搜索算法用于寻找图像中的最大清晰度，软件依据统计输出清晰度值控制镜头的移动。硬件实现的AF模块通过寄存器接口提供图像清晰度的测量值。

Parameter	Type	Range	Description	Default Value
enable	bool	{true,false}	Whether to enable AF	true
maxFocal	uint16_t	[0,1023]	The maximum focal distance that the motor can reach.	600
minFocal	uint16_t	[0,1023]	The minimum focal distance that the motor can reach.	300

表3-81 AF基础调试参数 AF控制和窗口选择-CDAF

硬件中的AF模块根据软件指令控制镜头的移动。允许软件选择图像中的特定窗口或感兴趣区域，以进行对焦测量。这种窗口选择有助于对图像中的特定对象或区域进行对焦。

窗口大小将通过寄存器进行配置，最多支持 3 个ROI区域，默认3列，可以通过调整每个ROI的(LT/RB）坐标来调整ROI的位置，每个ROI的weight由软件端控制。

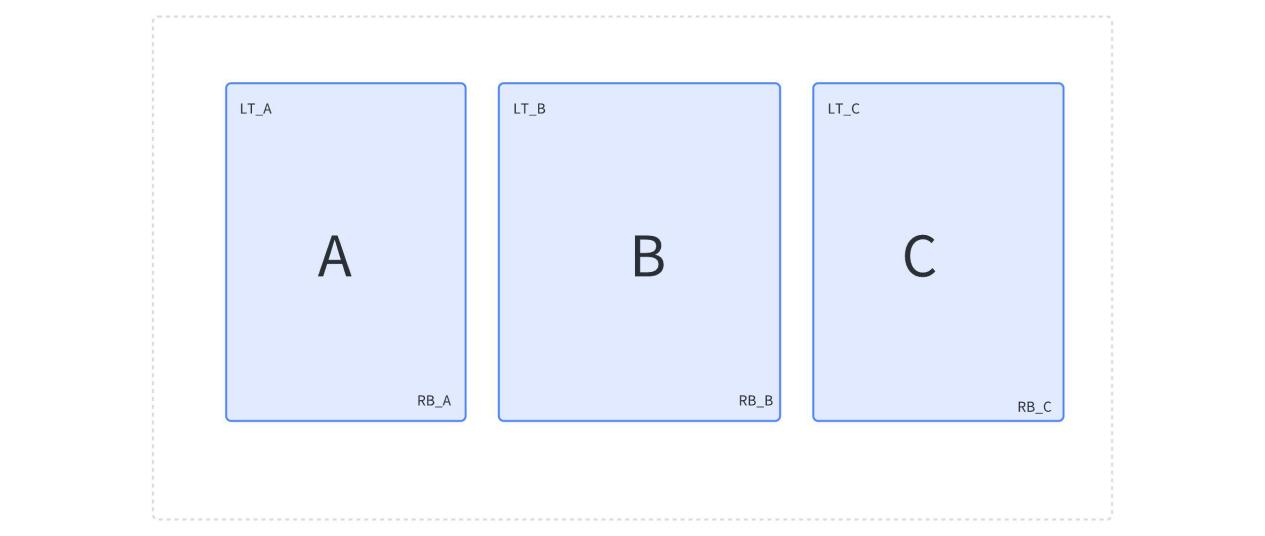

CDAF ROI区域配置 AF控制和窗口选择-PDAF

最多可配48个窗口。将指定的ROI 区域平均分配成48个窗口，每个窗口权重是可以配置

软件内部支持Auto模式和Manual模式。Auto模式默认拆分成3x3 窗口，权重是默认配置。Manual模式可以自定义窗口的多少和权重。
IIR/FIR AF中IIR/FIR 滤波器设计流程图 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/736c85bdaf6042419497710e29d30d01.png) IIR AF 处理流程 IIR滤波器将ROI区域分成15x15窗口，可通过配置 blk_xpos和blk_ypos 调整ROI的偏移位置。blk_width和blk_height用来设定每个block的大小。

IIR AF ROI 窗口配置

3.20.2.3 AF Statistical Sharpness Calculation

自动对焦模块（AFM）可以通过控制寄存器单元中的配置寄存器进行编程。在启用AFM时，不允许更改配置，否则会导致不可预测的结果。

AF的硬件统计子模块将图像分为多个ROI。对于硬件统计子模块V1，ROI数量为9；对于硬件统计子模块V3，ROI数量为225。

对于每个ROI，其清晰度使用FIR和IIR过滤计算，其权重由weightWindow（用于子模块V1）和afmV3WeightWindow（用于子模块V3）指定。整个图像的清晰度是每个ROI区域加权清晰度的总和。可以通过修改weightWindow[9]和afmV3WeightWindow[225]数组中ROI区域的权重来优先考虑某些ROI区域的对焦。

Parameter	Type	Range	Description	Default Value
wightWindow	float[9]	[0,255]	ROI weight array for hardware statistics submodule V1.	1 for all elements
afmV3WeightWindow	float32_t[255]	[0,255]	ROI weight array for hardware statistics submodule V3.	1 for all elements

表3-82 ROI参数

3.20.2.4 AF Mode Introduction

前面提到，AF包含两种自动对焦模式PDAF和CDAF，实际可用于对焦调整的模式如下：

PDAF模式仅使用PDAF。对焦过程包括初始化、搜索、锁定和等待。

CDAF模式仅使用CDAF。对焦过程包括初始化、搜索、跟踪、锁定和等待。

混合模式同时使用PDAF和CDAF。对焦过程最初经历PDAF初始化和搜索，然后通过CDAF搜索、跟踪、锁定和等待。

可以使用下表中的参数进行模式选择

Parameter	Type	Range/Description	Default Value
mode	enum	Selects the auto focus mode. The value range is: l (Default) CAMDEV_CDAF_INDIVIDUAL_MODE: CDAF mode. l CAMDEV_PDAF_INDIVIDUAL_MODE: PDAF mode. l CAMDEV_PDAF_CDAF_HYBRID_MODE: hybrid mode.	CAMDEV_CDAF_INDIVIDUAL_MODE

表3-83 AF模式选择参数

3.20.2.5 PDAF paraments introduction

PDAF Statistical Calculation

PDAF搜索需要ROI的相位差。ROI可以是用户定义的，也可以是PDAF统计计算找到的默认ROI。

如果使用默认ROI，将找到图像中所有块的相位差最小的块，并将该块视为ROI。如果使用用户定义的ROI，可以使用pdRoiIndex参数选择一个块作为ROI。

Parameter	Type	Range	Description	Default Value
pdRoiIndex	uint8_t	[0,48]	The selected ROI regions for PDAF focusing.	0

表3-84 PDAF统计计算参数 PDAF Focusing 仅当PDAF置信度大于cPdConfThreshold设置的阈值时，才能进行PDAF对焦。阈值越高，对图像置信度的要求越严格，使其更难进入PDAF对焦过程。然而，阈值过低可能导致由于相位检测偏移计算不可靠而产生的对焦错误。

Parameter	Type	Range	Description	Default Value
cPdConfThreshold	float	[0,1023]	PDAF confidence threshold.	1023

表3-85 PDAF对焦计算参数 PDAF Searching 如果相位差的绝对值在连续帧的数量（由pdStableCountMax指示）内小于pdShiftThreshold，则PDAF计算的马达移动距离是正确的。然后，如果AF处于PDAF模式，则PDAF锁定；如果AF处于混合模式，则进入CDAF搜索。

Parameter	Type	Range	Description	Default Value
pdShiftThreshold	float32_t	(0,1)	The threshold for the absolute value of phase difference. The greater the parameter value, the faster the PDAF searching. However, PDAF stability cannot be guaranteed.	0.1
pdStableCountMax	float32_t	[1,10]	The number of frames to determine whether the PDAF focusing is completed. The smaller the parameter value, the faster the PDAF searching. However, PDAF stability cannot be guaranteed.	2

表3-86 PDAF搜索速度参数

3.20.2.6 CDAF paraments introduction

CDAF通过最小和最大焦距范围移动马达，并形成清晰度和焦距的抛物线，通过抛物线的顶点，CDAF可以找到最佳焦距和最高清晰度。为了控制计算速度，可以设置CDAF的爬坡算法相关参数cPointsOfCurve进行调节。参数值越大，计算速度越慢，最佳对焦位置越准确。参数值越小，步长越大，计算速度越快。然而，由于步长较大，马达可能跳过最佳对焦位置，导致对焦不准确。

Parameter	Type	Range	Description	Default Value
cPointsOfCurve	uint8_t	[3,20]	Number of steps for the CDAF hill climbing algorithm.	12

表3-87 CDAF爬坡速度参数

3.20.2.7 Hybrid Mode introduction

在大多数情况下，PDAF和CDAF一起使用在混合模式下。然而，使用下表中的参数，可能存在以下特殊情况：

仅使用PDAF而不使用CDAF 可以通过设置参数accurateFocusEnable和accurateFocusStep来配置是否在PDAF搜索后使用CDAF，以及CDAF搜索的速度。如果禁用CDAF，混合模式与PDAF模式完全相同。

仅使用CDAF而不使用PDAF 当PDAF搜索期间的置信度连续若干帧保持为0时，就会出现这种情况。此时，PDAF搜索被认为失败，AF模块将跳过PDAF并直接开始CDAF搜索。可以设置lossConfidenceFrameNum来控制PDAF搜索失败的阈值。

Parameter	Type	Range	Description	Default Value
accurateFocusEnable	bool	{true,false}	Whether to enable CDAF search after the PDAF search in hybrid mode. If it is set to false, the focus searching will stop after the PDAF search completes.	false
accurateFocusStep	uint8_t	[1,20]	The number of steps CDAF searches each time if CDAF search is enabled in hybrid mode. The smaller the parameter value, the faster the CDAF search and the poorer the focusing result.	5
lossConfidenceFrameNum	uint8_t	[1,20]	The number of frames to wait after PDAF loses confidence in hybrid mode. The greater the parameter value, the less likely to skip the PDAF search in hybrid focus mode.	3

表3-88 混合模式使用的参数

3.20.3 AF tuning during phase one

如前面介绍中所提到，AF功能在第一阶段是不需要调试的。因此可以在VTuner中对model进行设定，将mode设定为AF_manual 模式。在AF manual 模式下可以通过FocusControl中position的滑块或填入具体的数值来手动调节镜头的位置获得清晰的图像。

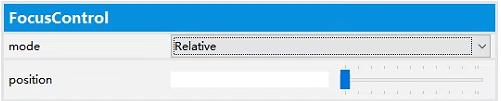

Manual AF 示意图

3.20.4 AF tuning during phase two

从摄像头水平放置方位开始AF 基本功能调试，步骤如下：

将ISO12233解析力卡或SFR梯度卡放置在1000lux的照度环境下，用于识别图片的清晰度。摄像头和图卡之间的距离为无穷远（大于2米）。

在VTuner中将AF_mode_id设置为AF_calibration，在这种模式下命令窗口会输出镜头的位置和图像的锐化参数，参数以逗号隔开，如下图。

镜头位置（左）和锐化参数（右）

将以上数据使用画图工具，将镜头位置和锐化参数在同一坐标系中画出对应的关系图，以此可以获得在无穷远处镜头位置和锐化效果的对应关系。

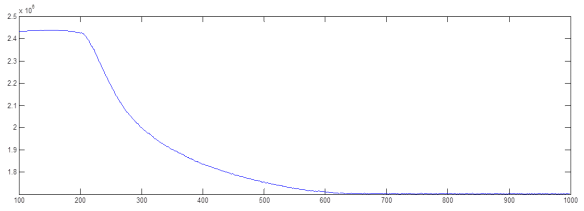

无穷远对焦反应曲线

从对焦反应曲线上可以看到在190LP的位置之前锐化度是比较平稳的，算法识别理想位置点需要识别到锐化在移动镜头时会产生一定的降低。因此可以判断190LP是在无穷远状态下的对焦点。

重复以上步骤多做几次来确定LP值的准确性，通常1%的偏差范围是可以接受的。如果测试的结果在此精度范围内，则可以将此lens的位置值填写到AF_lms infinity对应的地方。

将获得的无穷远处的镜头位置LP降低15%可以获取远端对焦情况下的镜头位置，即无穷远处的LP*0.85.将此值写到LUT对应的位置处。

要获取微距情况下的对焦位置，可以在1000lux的光照条件下使用小的解析力卡，设置摄像头和解析力图卡的距离为10cm。运行Calibration模式获取对焦反应曲线。

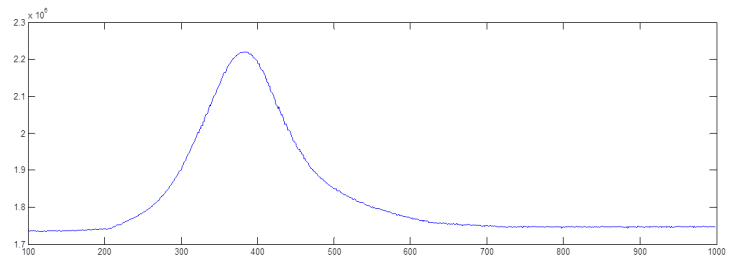

微距对焦反应曲线

从上图中可以获取锐化最高点对应的LP，将此值写入到AF_lms 对应微距的位置处。从数据中读取到在384 LP处达到锐化最高点，可以重复几次确认对焦的准确度。

可以通过将微距的LP值增加10%得到近端对焦点的LP值，即微距LP*1.1。将此值填入到Calibration的LUT中。

AF控制操作的校正参数如下表。

Parameter name	Description
Step_Number	The total steps from FarEnd to NearEnd
Skip_frames-in	Number of frames be skipped before AF start
Skip_frames_moves	Number of frames be skipped before each AF iteration
Dynamic_range_th	Focus Value Contrast threshold
Spot_tolerance	Focus value dynamic range minimum threshold of zones which used to filter out unqualified ROI in multi-spot
Exit_th	Focus Value downhill threshold
Caf_trigger_th	CAF scene change trigger threshold
Caf_stable_th	CAF scene change stable threshold

表3-89 AF 扩展校正参数表 在VTunerClinet工具中Caf_trigger_th 需要进行调试来检测到实际场景的改变，当实际场景的特性值变化幅度大于Caf_trigger_th阈值则会触发CAF的调整。CAF_stable_th 参数用于判断场景的稳定性，实际场景特性值的变化幅度要小于Caf_stable_th的设定值。一旦场景的特性值大于Caf_trigger_th或小于Caf_stable_th将会进行CAF的调整。

3.20.5 AF tuning during phase three

在第二阶段完成auto focus的调试后，基本不太需要重新进行调试，AF功能已经可以用于对焦各种场景。可以在VTuner中选定AF_mode_id的具体模式AF_auto_single或AF_auto_continues进行使用了。

AF_auto_single-每次新场景变换都需要进行手动对焦时，选择AF_auto_single模式。摄像头会对当前场景进行对焦并将VCM稳定在最后的LP。重新对焦或更换其他场景，则重复以上的操作。

AF_auto_continuous-当选择AF_auto_continuous模式时，系统会持续的刷新对焦数据以此来寻找最佳的对焦位置。在这种模式下系统在持续的提供不同场景的最佳对焦点，这意味着使用这种模式需要比AF_auto_single更强的处理能力。

4.x5 Calibration 流程指南

4.1 校准主流程

X5 ISP Calibration Tools

校准的主要流程对应于校准工具主屏幕上选项的顺序。点击链接可以直接跳转到工具描述。

Black Level Correction
Lens Shade Correction
Color Calibration
Auto White Balance
Noise Calibration
Chromatic Aberration Correction -- 可选

4.2 黑电平校正

黑电平校正模块从图像数据中减去暗电流。CMOS传感器总会有一些黑电平的偏移，这意味着在没有光线照射的情况下，像素读取的值不会为零。这个黑电平可以通过拍摄对应的RAW图像轻松校准。

4.2.1 黑电平校准原始图像拍摄

使用黑色盒子或黑色物体覆盖传感器，确保没有光线进入传感器。

在传感器上启用BLC功能。

将传感器的曝光模式设置为手动。

对于下表中的每个曝光设置，拍摄五张RAW照片，增益步长为1，从1到最大值（如16）；积分时间步长为10ms，从10ms到最大值（如30ms）：

Gain	Integration Time (10ms/step)
1	10ms
1	20ms
1	30ms
2	10ms
2	20ms
2	30ms
...	10ms to MAX
15	10ms to MAX
16	10ms to MAX

创建以下格式的文件夹：

Gain_<gain>T<time> \text{Gain\<gain>\T\<time>} Gain<gain>T<time>

<gain> \text{<gain>} <gain>是拍摄的原始数据的曝光增益。

<time> \text{<time>} <time>是拍摄的原始数据的曝光时间（以秒为单位）。

例如： Gain_4_T_0.03表示曝光增益为4，曝光时间为0.03秒（或30ms）。

4.2.2 使用黑电平校正工具

在校准工具主窗口中，点击"Black Level Correction"选项。

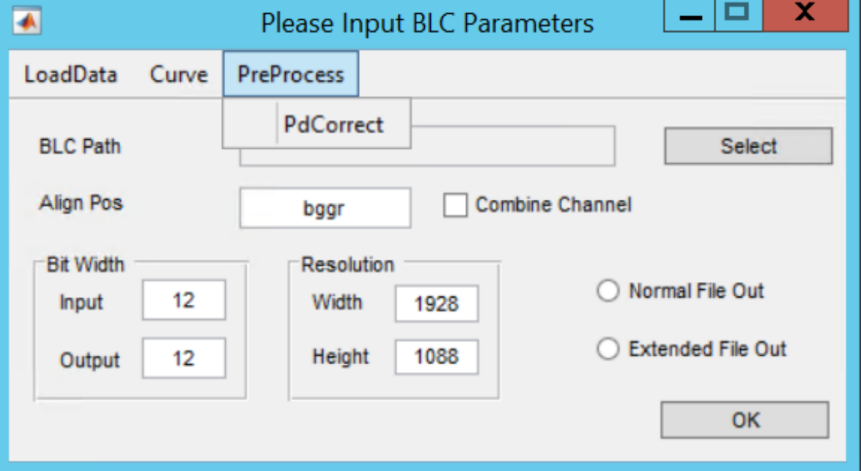

Black Level Correction Button 将出现"Please Input BLC Parameters"窗口，如下图所示。

Please Input BLC Parameters Window

点击"Select"选项选择BLC原始数据文件夹。

对齐位置文本框：输入实际的Bayer pattern格式。

设置输入位宽和输出位宽，有效范围为[8-32]位。

设置分辨率：宽度和高度。

点击"OK"开始对指定数据进行黑电平计算。

合并通道复选框：如果选中，用户可以获得R、Gr、Gb、B的BLC合并测量值；如果未选中，用户可以分别获得R、Gr、Gb、B的测量值。

Normal File Out / Extended File Out：如果选择正常文件输出，将输出blc_para.txt；如果选择扩展文件输出，将分别输出不同增益和时间下R、Gr、Gb和B的BLC。

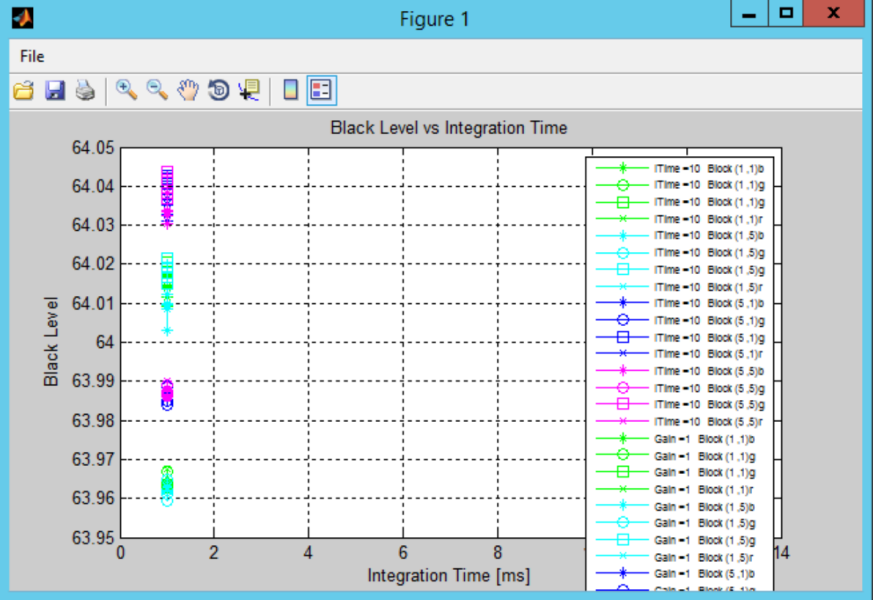

接下来将显示"黑电平与积分时间"的图，如下图所示。

Black Level vs Integration Time Graph

4.2.3 Load Data

BLC窗口左上角的LoadData菜单包含以下选项：

Load Data Menu

GetCompressData：加载压缩数据。

输入数据必须采用如下图所示的格式。

输入数据后，您可以选择"曲线"选项继续校正过程。有关"Curve"选项的详细信息，请参见曲线章节。

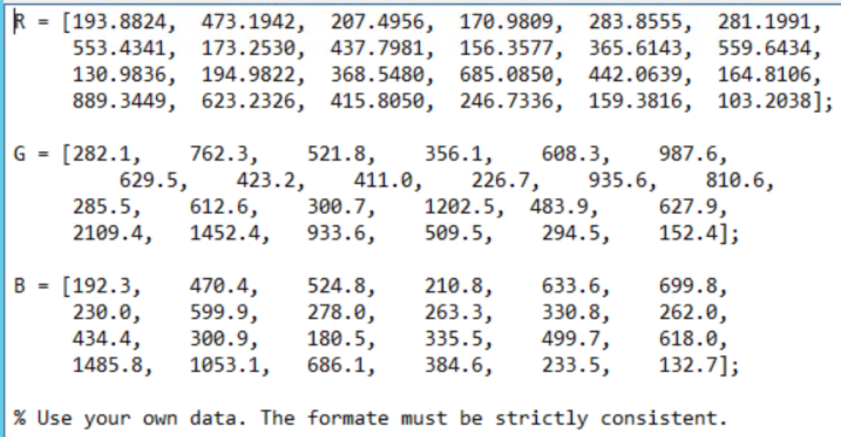

Compression Data Format Input Example

GetEpdData：加载解压缩数据。

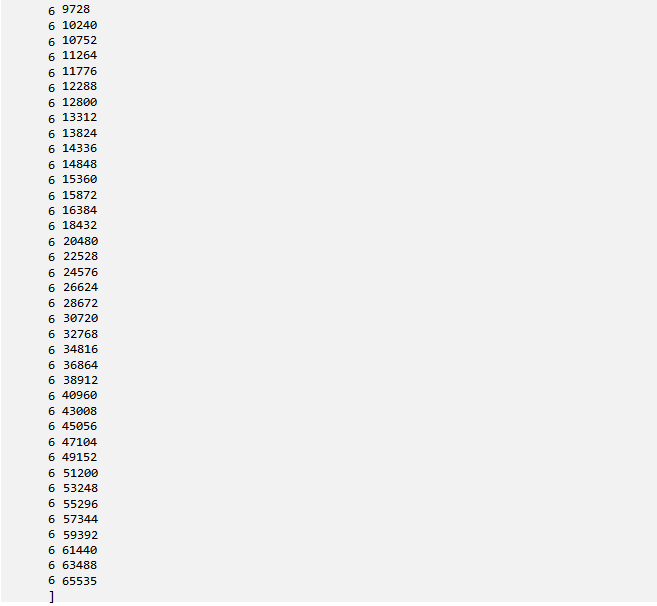

输入数据必须采用如下图所示的格式。BLC值取决于用户输入的黑电平校正值，并且可以根据不同的位宽重新计算。

输入数据后，您可以选择"曲线"选项继续校正过程。有关"Curve"选项的详细信息，请参见曲线章节。

Decompression Data Format Input Example

GetPDCfg：通过使用外围点插值来恢复原始图像中PD点的像素值。

点击此选项后，将弹出如图8所示的窗口。

由于传感器和图像裁剪参数的差异，PD点的位置会发生变化，但PD点的排列和分布规则不会改变。因此，需要定义图 5.3‑4中的参数以补偿这些差异。

PD Correction Setting

窗口中显示的参数解释如下：

- PD_AREA_X：每个块的宽度。 PD点的位置用于将原始图像拆分为几个相同大小的块，然后定位每个块中PD点的位置。
- PD_AREA_Y：每个块的高度。
- First_pd_x：每个块的x方向偏移距离。
- First_pd_y：每个块的y方向偏移距离。

由于PD点的交错排列，图像边缘的一些块可能尺寸较小且PD点不完整。为了使所有块都能分割成相同的大小，需要设置First_pd_x和First_pd_y。

First Shift of Original PD Area

- shift_mark[16]

定位每个分割块中包含的每对PD点的坐标。值的数量基于每个块中的PD点数。以图 5.3‑6为例，包含4对PD点。

shift_mark[16] = {6,3, 14,3, 2,11, 10,11,0...0}

shift mark：用于定位块中每个PD点的偏移对。

Block of PD Area

- Shift_L_R_X：块中第一个PD点与其右侧点之间的x方向偏移。
- Shift_L_R_Y：块中第一个PD点与其右侧点之间的y方向偏移。

每对PD点的左右PD点之间的距离。在定位左侧PD点后，右侧PD点的位置等于

- Pd_num_x 和 Pd_num_y：对于每个区块，在x、y方向上分别有PD对的数量。

每个区块包含了PD点的对数，也就是说，每个区块中有 Pd_num_x * Pd_num_y 个PD点。

在定义了所有参数之后，您可以点击"预处理"菜单上传RAW图像。

4.2.4 曲线

LoadData菜单右侧的Curve选项用于实施黑电平校正。点击此选项后，工具将提示用户选择一个原始文件夹。选择后，程序将递归遍历父文件夹和子文件夹中的所有RAW图像。

选择压缩数据后，点击Curve菜单中的"Compress"选项，但不要选择RAW图像。然后扩展曲线将自动生成。

4.2.5 预处理

在点击LoadData菜单中的"GetPDCfg"后弹出的窗口中设置参数后，选择预处理菜单中的"PdCorrect"选项选择源PD-RAW图像，如下图所示。

PD-Raw File Choosing

4.3 Lens Shading校正工具

Lens Shading校正工具用于补偿大多数手机镜头产生的渐晕和传感器交叉影响。便宜的镜头往往在图像的角落出现阴影伪影。Lens Shading校正是传感器校准的第二步。Lens Shading校正的结果将直接影响传感器校准的后两个模块（色彩校准和自动白平衡），因此必须确保Lens Shading校正校准正确。

此工具需要一张均匀照明的纯白或灰色图表的图像作为输入。Lens Shading校正块的参数是从此图像中提取的，通过拟合校正参数以观察到的阴影伪影。

非常重要的是，图像必须均匀照明；否则，得出的参数也将校正用于不均匀照明。这种不均匀照明会在实际图像中引入不需要的伪影。此外，图像不得过曝。这可以通过查看测试图像中间的像素值来检查。这些像素值不得超过220（对于8位每像素的情况）。

推荐的测试图像输入格式是RAW，可以存储为*.pgm或*.raw文件格式。工具可以接受其他格式，但用户可能容易在图像和得出的参数中引入不必要的错误。此外，黑电平不为零也会在计算中引入错误。因此，测试图像必须进行黑电平校正，但不能进行其他处理。

LSC工具在处理测试图像之前提供了几个选项。以下部分将描述这些选项。

4.3.1 Lens Shading校正原始图像拍摄

Lens Shading补偿图像必须满足以下要求：

整个图像均匀分布的照明
灰色或白色图表上没有任何图案或纹理
曝光必须设置，使图像中心的最高像素值约为220（对于8位每像素的情况）
使用产生日光（>5000 K）的光源
关闭环境照明以避免在图表上产生反射

标准的光箱不适合拍摄图像，因为照明不均匀。下图显示了一个合适的设置示例。这里使用了一个球形透射照明器，其光分布均匀性超过96%。

Example Setup for LSC Test Image

步骤：

设置光源：A/CWF/TL84/D50/D65。
在传感器正对光源的地方覆盖一个扩散器，确保光源均匀照明。建议使用DNP光箱。
调整曝光增益和积分时间，以生成8位情况下范围为30~220的像素值。
拍摄一张RAW格式的图像。
更换光源。
重复上述步骤

4.3.2 使用Lens Shading校正工具

Lens Shading校正工具用于确定特定传感器模块的Lens Shading参数，以便与X5 ISP相机接口一起使用。该工具计算必须写入X5 ISP寄存器的参数。

X5 ISP必须配置为所需的图像分辨率，因为计算的参数依赖于图像分辨率。对于每个支持的分辨率，LSC需要不同的参数，必须在初始化时和更改传感器分辨率后写入到X5 ISP寄存器中。

在校准工具主窗口中，点击"Lens Shade Correction"选项以打开LSC Parameter Optimizer窗口。

Lens Shade Correction Button

为了快速开始，可以通过按照Load Image Menu section 和 RGB Bayer Pattern Layout section 部分中描述的方式将测试图像加载到工具中，并使用所有其他选项的默认设置来推导出LSC（镜头遮光校正）参数。点击"Start"选项并定义参数输出的文件名后，工具将计算参数并将其写入指定的文本文件中。LSC工具的GUI如下图所示。

LSC Parameter Optimizer

4.3.3 加载图像

加载图像菜单项用于将测试图像加载到工具中。推荐的测试图像文件格式为.pgm或.raw，包含RAW格式。表格 7.3‑1 Supported File Formats 中的所有文件格式都可以接受。如果使用RAW格式以外的文件格式，确保图像除了黑电平校正外未进行其他处理。如果使用.raw文件格式，则需要Width, Height, Bit字段。

重要的输入是位字段，它与使用的传感器的Bit有关。如果该数字输入错误，图像将以错误的亮度显示，并且计算的参数也会错误。

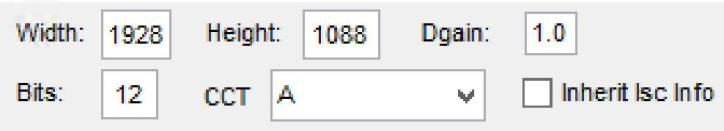

LSC Parameter Optimizer (Top of Dialog)

如果原始图像中包含坏像素，则在使用图像进行Lens Shading校正之前应使用中值滤波器滤除这些像素，因此应始终选中"Median Filter"复选框。否则，得出的参数可能会受到坏像素的影响。

Median Filter

默认情况下启用Median Filter，通常使能它。

4.3.4 RGB Pattern选择

RGB Bayer Pattern Layout

如果输入图像为RAW格式，则必须通过选择适当的单选选项来指定Bayer pattern布局。默认设置为GRGR、BGBG，这意味着图像从下图所示的图案开始。

Bayer Pattern Example of GRGR and BGBG

4.3.5（可选）CCT

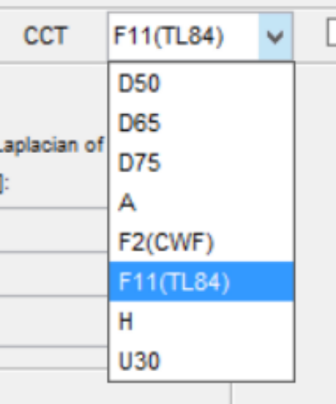

如果您想继承6.6节中描述的信息并自动生成XML，如XML生成器中描述的那样，则需要选择RAW图像的当前色温（CCT），如下图所示。

LSC Parameter Optimizer

如果不选择CCT类型，将直接使用默认的D50。在这种情况下，必须通过配置文件夹和txt文件手动生成XML，如XML生成器中介绍的那样，因为自动生成的XML会产生意外数据。

4.3.6 继承BLC基本信息

LSC Parameter Optimizer

选择"Inherit blc basic Info box"复选框后：

如果已校准BLC模块，将自动继承偏移量、宽度、高度、位和Bayer pattern的信息。
如果未校准BLC模块，将使用默认值。

有关BLC模块的信息，请参见黑电平校正章节。

4.3.7 校正方法

Correction Method 如果测试图像在整个图像上显示相同的颜色，则应选择"one plane vignetting only"。在这种情况下，将为所有颜色分量计算一个通用参数集。如果测试图像在图像的角落显示不同的颜色，则应选择"four plane"以消除这些颜色伪影。在这种情况下，将分别为每个颜色分量R、G和B计算一个参数集。

4.3.8 Offset扣除

Offset Subtraction

如果在未进行黑电平校正的情况下拍摄测试图像，则可以在LSC工具中设置黑电平偏移值，然后再开始参数计算。可以分别为红色、绿色和蓝色指定单独的黑电平值。使用与色彩校准工具相同的偏移值。

4.3.9 节点位置

Knots Distribution and Grid Part 1

Knots Distribution and Grid Part 2

Knot Positions选项允许定义用于X5 ISP内部双线性校正函数的网格节点位置。水平和垂直节点位置可以手动定义为图片大小的百分比。默认设置考虑到Lens Shading通常在图像边缘具有更高的梯度，因此网格需要在边缘设置更密集以更好地拟合函数。

X5 ISP硬件中提供了16x16和32x32网格部分（17x17节点和32x32节点）。因此，可以根据ISP硬件版本选择16x16或32x32。

下图显示了X5 ISP硬件的16x16 LSC部分的概述。

16x16 Lens Shading Correction Sectors

节点位置始终对称于框架。即，部分X1和X16或部分Y2和Y16的尺寸相同。因此，仅需要指定左上象限中的9x9节点位置。其他三个象限的节点位置通过镜像自动生成。节点位置还支持33x33节点，使网格直接覆盖整个图像。为了配合硬件，还支持32x17选项，使网格覆盖整个图像在x方向，并覆盖图像的上半部分在y方向。

大多数传感器模块的默认节点位置设置可以获得良好的效果。

4.3.10 自动定位初始点

Offset Subtraction

如果选中Automatic initial knot positions复选框，工具将尝试根据应用于测试图像的高斯拉普拉斯滤波操作找到最佳节点位置。然后使用图像内的导数估计最佳节点位置。

默认情况下启用Automatic initial knot positioning。

4.3.11 优化节点位置

Optimize Knot Positions (Non-Linear)

Optimize knot positions (non-linear)部分用于激活一个非线性迭代搜索算法，该算法试图进一步优化参数拟合超出先前获得的结果。通常不需要此优化步骤，且很少能产生比之前更好的结果，因此默认情况下禁用。如果启用此功能，工具的运行时间将显著增加。最大迭代次数可以通过更改Max. iterations文本字段手动调整。

4.3.12 ALSC节点位置

ALSC均匀网格匹配软件级别的自动LSC，强制生成均匀的网格分布，以确保插值的校正。

4.3.13 双线性样条拟合

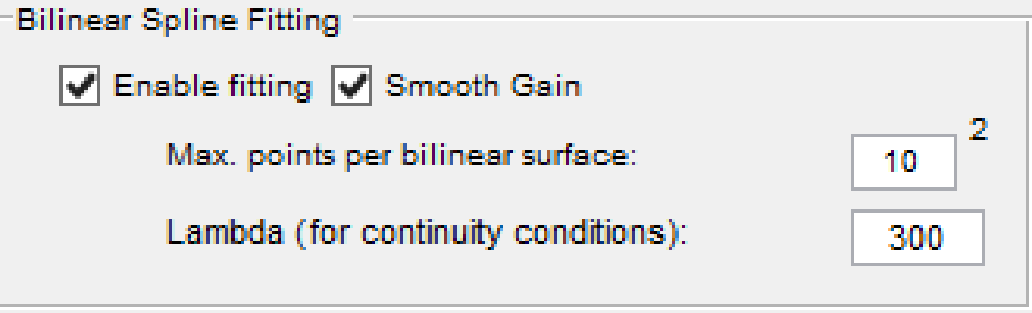

Bilinear Spline Fitting

默认启用Bilinear Spline Fitting，因为测试图像通常包含一些噪声和图像失真。Bilinear Spline Fitting的结果是一个更平滑的曲线。可以使用Max. points per bilinear surface文本字段增加拟合的采样点。增加采样点也会增加工具的运行时间。

Lambda用于样本点值的连续条件，它将调整图像角落的样本值。如果在LSC计算后，图像角落生成异常像素，用户可以减少lambda以帮助缓解。

Lambda值越小，LSC增益引起的噪声越可能产生。因此，如果Lambda不能在异常像素和噪声之间保持平衡，用户可以直接点击Smooth Gain选项，以避免角落出现异常的LSC增益。

工具启动时显示的给定参数下启用样条拟合。

4.3.14 比例最大值

Maximum Compensation Ratio 默认情况下，Ratio Max为4x，这意味着从中心到角落的最大补偿比例为4倍。也可设定较大的补偿比例6x、8x或16x。

4.3.15 光衰减

Light Fall-Off

渐晕补偿可以指定为百分比值。此值在"补偿"文本字段中指定。默认值为100%，表示LSC参数完全补偿渐晕。选择低于100%的值时，Lens Shading不会完全去除图像中的渐晕。例如，80%的补偿意味着图像角落在补偿后至少有80%的像素强度相对于图像中心。这有助于减少图像外围的噪声放大。此外，补偿后的渐晕形状可以在Drop-off下拉菜单中指定（余弦和三角形）。

尽管可以指定渐晕补偿的程度，但由于像素串扰和镜头红外滤光片等引起的颜色阴影始终完全补偿。

默认Light fall-off设置为100%补偿和cosine drop-off。

4.3.16 颜色阴影和亮度&颜色阴影

点击Color Shading选项以避免生成颜色阴影。如果启用Color Shading选项，则仅颜色阴影会生效。

点击Luma&Color Shading选项以避免生成亮度和颜色阴影。实际上，以前的LSC过程仅包括亮度阴影。如果启用Luma&Color Shading选项，亮度和颜色阴影都会生效。

4.3.17 启动选项

在GUI中定义所需的选项后，需要按工具右下角的Start选项，如下图所示。

The Start Button

这将打开一个文件选择器框，在其中需要通过输入适当的文件名来定义存储参数的文本文件。工具根据指定的选项计算LSC参数。根据指定的选项和PC的处理能力，计算需要一些时间才能完成。进度可以在工具初始化期间打开的命令窗口中监控。计算完成后，结果参数将在3D图形窗口中显示，如下图所示。

3D Graphical Output for Parameter Set After One Plane Optimization

4.3.18 LSC工具的示例输出

下面文本显示了一个从扩散光箱照明器的测试图像生成的示例参数集。

复制代码

%***************************************************************************
%*                        LSC parameter optimizer                          *
%***************************************************************************
LSC_CALIB_IMAGE_NAME = 'pict063_A.pgm'; LSC_CALIB_IMAGE_BayerLayout = 'RGGB';
LSC_sectors = 16;  % Using 2x8 sectors in each direction. % Automatic grid refinement chosen!
LSC_Compensation_Percentage = 100; LSC_Compensation_Shape = 'cosine';
% Data for hardware programming:
% ------------------------------
LSC_planes = 4;  % Using FOUR planes for LSC
LSC_No = 10; LSC_Xo = 15; LSC_Yo = 15;
LSC_SECT_SIZE_X = [115  126  137  150  164  185  204  215];
LSC_SECT_SIZE_Y = [ 92   97  106  117  129  135  146  150];
LSC_RESOLUTION_X = 2592; LSC_RESOLUTION_Y = 1944; LSC_BLS_BIT_DEPTH = 16;
LSC_BLS_R = 4096;  % based on 16-bits LSC_BLS_Gr = 4096;
LSC_BLS_Gb = 4096; LSC_BLS_B = 4096;
% Tables for hardware programming:
% --------------------------------

LSC_SAMPLES_red =
[2871	2606	2444	2315	2199	2109	2042	1973	1938	1972	2042	2131	2214	2307	2427	2540	2699
2696	2463	2333	2222	2109	2005	1912	1841	1825	1855	1927	2014	2122	2228	2334	2453	2577
2540	2382	2258	2124	2018	1899	1797	1721	1693	1734	1806	1910	2024	2148	2243	2351	2487
2434	2285	2160	2035	1902	1776	1669	1583	1551	1583	1668	1778	1894	2026	2148	2269	2384
2354	2200	2073	1937	1788	1668	1539	1440	1393	1441	1534	1662	1792	1918	2063	2172	2284
2264	2121	1978	1834	1699	1555	1416	1303	1254	1291	1398	1538	1681	1818	1959	2095	2212
2203	2057	1918	1764	1609	1459	1306	1181	1139	1174	1284	1434	1594	1741	1883	2016	2160
2156	2016	1866	1702	1554	1391	1220	1104	1052	1090	1196	1360	1516	1670	1821	1968	2115
2147	2006	1845	1691	1534	1362	1199	1070	1024	1056	1165	1328	1494	1657	1810	1950	2102
2183	2023	1872	1707	1556	1383	1217	1089	1035	1071	1182	1343	1512	1669	1820	1971	2108
2221	2063	1919	1753	1597	1439	1283	1151	1100	1132	1244	1397	1554	1706	1855	2006	2147
2283	2123	1987	1818	1681	1518	1374	1252	1197	1230	1339	1477	1632	1781	1930	2079	2198
2346	2213	2061	1921	1757	1621	1488	1378	1320	1362	1453	1590	1723	1864	2018	2144	2298
2459	2298	2149	2005	1853	1719	1597	1492	1454	1478	1573	1682	1819	1955	2095	2220	2355
2567	2370	2233	2103	1960	1825	1708	1621	1576	1607	1686	1797	1921	2054	2175	2299	2447
2698	2478	2309	2181	2044	1921	1815	1726	1697	1717	1793	1907	2011	2134	2258	2386	2528
2921	2575	2409	2249	2140	2028	1913	1837	1807	1811	1904	1988	2118	2224	2332	2464	2645];

LSC_SAMPLES_greenAtRedLine =
[2476	2242	2129	2023	1943	1856	1778	1736	1716	1730	1811	1897	1984	2084	2198	2284	2420
2313	2147	2051	1949	1854	1765	1702	1635	1619	1650	1712	1811	1925	2025	2114	2220	2332
2206	2090	1977	1878	1789	1700	1611	1560	1529	1564	1642	1742	1844	1966	2063	2158	2275
2122	2009	1905	1810	1706	1607	1519	1442	1416	1454	1543	1660	1770	1890	1999	2088	2210
2069	1942	1834	1725	1622	1519	1410	1337	1294	1340	1432	1559	1685	1817	1924	2037	2139
1992	1875	1769	1657	1541	1426	1315	1218	1181	1219	1335	1469	1613	1734	1858	1967	2095
1958	1830	1724	1595	1477	1360	1225	1124	1091	1132	1240	1395	1538	1683	1810	1934	2048
1936	1820	1699	1572	1448	1313	1176	1069	1034	1078	1189	1351	1509	1649	1794	1904	2038
1927	1813	1696	1565	1444	1305	1168	1056	1024	1061	1178	1340	1499	1652	1786	1906	2033
1960	1835	1721	1595	1468	1342	1196	1093	1055	1100	1210	1377	1528	1676	1814	1933	2063
2016	1885	1777	1654	1533	1412	1275	1174	1133	1175	1290	1440	1596	1734	1859	1999	2098
2066	1952	1839	1719	1611	1489	1376	1275	1240	1284	1386	1537	1664	1806	1938	2046	2173
2131	2029	1913	1808	1703	1600	1488	1402	1371	1409	1503	1633	1755	1893	2008	2112	2231
2235	2106	2006	1895	1794	1689	1600	1525	1504	1531	1624	1730	1852	1965	2093	2183	2303
2336	2173	2081	1977	1883	1786	1704	1631	1613	1647	1727	1825	1946	2063	2160	2251	2380
2475	2274	2157	2053	1969	1875	1782	1723	1703	1733	1807	1914	2022	2122	2232	2326	2443
2654	2388	2241	2149	2058	1965	1895	1837	1837	1851	1937	2020	2119	2225	2308	2425	2560];

LSC_SAMPLES_greenAtBlueLine =
[2481	2243	2125	2019	1930	1841	1750	1717	1693	1726	1796	1880	1975	2088	2198	2290	2424
2308	2136	2045	1934	1829	1747	1665	1583	1573	1625	1684	1797	1915	2021	2119	2226	2342
2202	2088	1969	1866	1768	1673	1576	1527	1495	1530	1622	1733	1837	1961	2071	2167	2290
2125	2003	1899	1798	1687	1581	1485	1410	1391	1431	1526	1643	1766	1891	1997	2099	2213
2068	1935	1832	1719	1607	1496	1387	1304	1273	1317	1426	1553	1677	1818	1927	2046	2154
1993	1880	1765	1652	1529	1413	1293	1198	1161	1206	1323	1467	1616	1735	1866	1978	2107
1966	1830	1722	1593	1473	1348	1209	1112	1079	1126	1240	1396	1545	1687	1824	1948	2070
1941	1822	1698	1569	1440	1311	1171	1064	1031	1077	1191	1357	1516	1660	1804	1922	2054
1930	1817	1699	1565	1445	1304	1166	1057	1024	1068	1183	1349	1516	1670	1799	1930	2064
1969	1846	1729	1601	1475	1350	1206	1099	1068	1107	1227	1393	1547	1699	1837	1966	2089
2024	1894	1791	1663	1540	1422	1285	1188	1148	1194	1315	1464	1625	1761	1887	2031	2133
2080	1960	1854	1735	1629	1504	1396	1297	1267	1316	1421	1574	1700	1839	1980	2078	2213
2146	2045	1926	1824	1720	1622	1513	1435	1407	1458	1550	1681	1794	1934	2058	2153	2273
2243	2122	2027	1916	1822	1716	1642	1569	1562	1592	1686	1789	1897	2020	2141	2230	2346
2355	2190	2102	1996	1906	1820	1738	1681	1670	1718	1791	1882	2001	2113	2216	2307	2417
2492	2292	2179	2081	2003	1913	1839	1789	1782	1823	1894	1994	2080	2193	2283	2376	2506
2665	2405	2261	2172	2072	1999	1930	1884	1900	1919	1996	2068	2172	2253	2353	2466	2600];

LSC_SAMPLES_blue =
[2187  1959  1883  1779  1720  1632  1581  1526  1508  1515  1570  1640  1709  1797  1894  1984  2106
2070  1915  1832  1744  1661  1602  1538  1476  1450  1469  1511  1587  1680  1765  1868  1958  2054
1962  1856  1763  1687  1607  1530  1468  1411  1384  1411  1464  1530  1623  1722  1823  1900  2014
1882  1785  1698  1604  1533  1449  1390  1341  1311  1328  1385  1467  1557  1651  1755  1842  1939
1811  1713  1621  1527  1456  1381  1320  1250  1218  1245  1318  1405  1494  1582  1691  1793  1886

1758	1655	1559	1470	1389	1317	1236	1173	1127	1172	1249	1352	1440	1538	1651	1748	1826
1711	1610	1515	1424	1337	1259	1175	1091	1074	1108	1196	1295	1405	1512	1614	1730	1813


1672	1579	1483	1385	1309	1221	1126	1046	1024	1066	1154	1276	1389	1499	1606	1706	1810
1686	1568	1470	1386	1302	1210	1120	1034	1024	1063	1157	1284	1402	1502	1621	1732	1830
1677	1581	1491	1395	1312	1234	1136	1070	1046	1092	1188	1315	1424	1532	1647	1750	1850
1702	1605	1520	1424	1359	1276	1194	1124	1113	1160	1260	1378	1485	1593	1700	1798	1888
1742	1648	1569	1488	1414	1334	1279	1213	1206	1257	1345	1459	1554	1658	1768	1856	1962
1806	1709	1622	1543	1481	1433	1354	1324	1307	1367	1444	1542	1632	1736	1840	1930	2000
1873	1755	1682	1625	1548	1482	1439	1411	1411	1458	1526	1623	1704	1811	1907	1986	2087
1946	1819	1760	1680	1619	1560	1522	1484	1504	1562	1612	1719	1783	1885	1969	2057	2141
2037	1895	1806	1753	1697	1640	1600	1568	1574	1632	1694	1772	1844	1944	2027	2117	2206
2195	1964	1886	1800	1762	1693	1660	1643	1665	1706	1772	1835	1936	1983	2108	2169	2279];

LSC工具输出的各种部分的描述显示在表格中。

Section Name	Description
LSC_SECT_SIZE_X	horizontal (X) sector sizes for first quadrant of the image in pixels
LSC_SECT_SIZE_Y	vertical (Y) sector sizes for first quadrant of the image in pixels
LSC_XGRAD_1plane	gradients to programmed into X5 ISP registers for X direction
LSC_YGRAD_1plane	gradients to programmed into X5 ISP registers for Y direction
LSC_SAMPLES_1plane	sample values for the knots of the correction grid to be programmed into X5 ISP registers

表4-1 Description of LSC Tool Output Sections

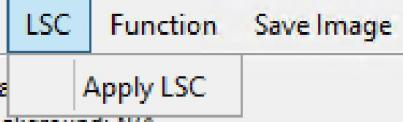

4.3.19 将LSC应用于图像

Apply LSC to Image

在LSC（Lens Shading Correction）参数计算完成后，会生成一个输出文件，如第LSC工具的示例输出章节中的说明。这个输出文件中的参数可以通过将它们应用到测试图像上来进行视觉检查。要做到这一点，测试图像必须预先加载。点击"Apply LSC to Image"选项，并选择生成的参数文件。然后，LSC 工具的图像窗口将显示校正后的测试图像，并展示所选参数集的二维可视化。

4.3.20 RTL中的精度

Accuracy in RTL

"Accuracy in RTL" 部分用于使LSC（Lens Shading Correction）工具适应不同版本的X5 ISP（图像信号处理器）。

4.3.21 Open Image in Window

Open Image in Window

" open image in window "选项用于在单独的窗口中打开显示的图像。这样可以对图像进行缩放并显示图像的像素值。

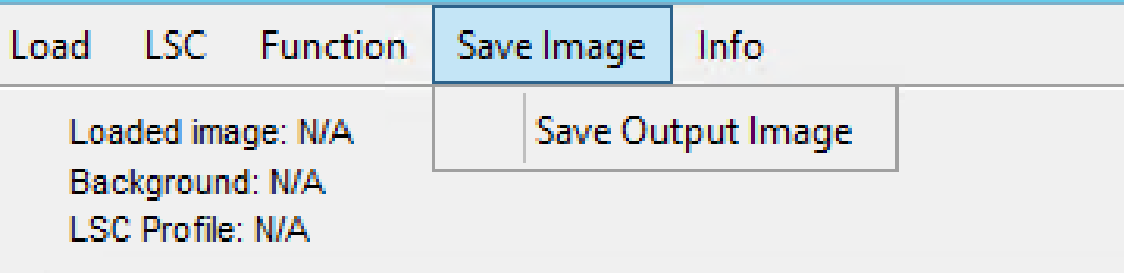

4.3.22 Save Image to File

Save Image to File

点击"save image to file"选项会打开一个对话框，允许将显示的图像保存到文件中，以便进一步处理或查看。

4.4 Color Calibration

大多数消费者产品提供的图像都是在一个指定的色彩空间中，最常见的是 sRGB。CMOS 传感器产生的传感器特定色彩空间不同于 sRGB。因此，必须移除相机传感器的色彩空间。这是通过使用色彩校正矩阵和自动白平衡（AWB）增益来实现的。色彩校准工具用于调整 X5 ISP 的色彩校正矩阵，以生成在不同照明条件下的正确色彩，并计算传感器特定的色彩配置文件。色彩配置文件是 X5 ISP 处理链中变换矩阵和各个红、绿、蓝增益的组合。色彩配置文件基于光源的测量光谱和传感器的光谱响应来计算。这是通过在定义的照明条件下拍摄已知色卡（称为 ColorChecker，以前称为 Gretag Macbeth ColorChecker）的图像来实现的。

本节提供了有关如何使用色彩校准工具的分步教程。

4.4.1 色彩校准-原始图像拍摄

(1)在视野中心设置 ColorChecker 图表。

(2)设置光源：H/A/CWF/TL84/D50/D65/D75。注意：推荐使用 D65 光源。

(3)调整传感器焦距对准 ColorChecker。

(4)调整曝光增益和集成时间，以生成像素值在 [30...220] 范围内（8 位情况下）。

(5)确保 ColorChecker 的白块值小于 208（8 位），黑块值大于黑电平校正值。

(6)在不同的曝光设置下，拍摄原始格式的图像。

(7)更换光源（H/A/CWF/TL84/D50/D65/D75）。

重复步骤 (2)-(7)。

4.4.2 设置 ColorChecker

为了更高的准确性，推荐在色彩校准过程中使用如下图所示的 ColorChecker® SG（半光）图表。

ColorChecker SG Chart

SG图表有140个颜色贴片，而如下图所示的标准ColorChecker图表只提供24个；然而，标准ColorChecker对于颜色校准来说已经足够了。

ColorChecker SG Chart

SG图表在灯箱中以45°/0°的排列方式放置。因此，光源直接从上方照射图表，相机从一个45°角拍摄照片。这导致照明更加均匀，减少了光源本身的反射（光泽效果），并且测量了图表的真实反射。

45°/0° SG Chart/Light Source Arrangement

Lightbox Arrangement in the Lab

这种排列方式在图像中导致了图表的梯形变形。这种变形在颜色校准工具中得到了补偿。

另一个问题是灯箱的非均匀光分布和传感器的镜头遮光效应。通过拍摄光分布的图像来补偿这些影响。有了光分布作为额外的输入，颜色校准工具可以补偿这些效果。因此，对于每一个图像，都需要从同一位置拍摄第二张显示光分布的图像。这张图像在颜色校准工具中被称为背景图像。

Note：ColorChecker背后的背景不能有任何结构或纹理；只允许纯灰色背景。如果ColorChecker背后的背景不是灰色的，工具将计算出错误的参数。

Sample Snapshot and Snapshot of Light Distribution

颜色校准工具还需要知道所拍摄图像的黑电平。R、Gr、B和Gb的黑电平必须作为参数输入到图形用户界面（GUI）中。

为了确定黑电平，当镜头完全被覆盖时（例如，用一张黑纸），拍摄一张图像。其他图像应该使用相同的X5 ISP配置。不同的配置可能导致不同的黑电平。

请确保自动曝光（AE）是关闭的，因为AE会导致增益增加到最大，这会引入过多的噪声并改变黑电平。

然后，如果知道Bayer图案的排列，可以使用图形程序确定黑电平。有关如何提取单个像素值的额外信息，请参见下文关于PGM文件格式的段落。

Snapshot for Black Level Determination

EXAMPLE_COLOR_CALIBRATION文件夹包含了在上述条件下拍摄的一些示例图像。

总结如下：

使用ColorChecker SG图表
45°/0°排列方式
对于每一个图像，拍摄第二张显示光分布的图像（保持确切位置）
拍摄一张黑电平的图像（关闭AE，相同的帧定时）

4.4.3 X5 ISP的配置

拍摄图像时应具有足够的分辨率。推荐的最小分辨率为1024x768，约20x20像素用于原始图像中的最顶部块（每个通道10x10像素）。

为了避免X5 ISP或JPEG编码器的任何处理，图像应以原始数据格式从传感器写入便携式灰度图(.PGM)文件。没有公认的图像格式来存储原始Bayer数据。PGM是一种用于灰度图像的简单格式。此格式用于容纳原始Bayer数据。优点是可以使用任何图形程序打开图像，并提供对单个像素数据的访问。缺点是图像以灰度显示（不是彩色）。没有进行去马赛克处理。当放大时可以看到Bayer图案。可以确定所有通道的各个像素的值：红色（R）、绿色（Gr）、蓝色（B）和绿色（Gb）。

曝光必须设置为不超过图像最大像素值的80%。否则有可能进入传感器的非线性饱和范围。因此白块中的所有像素值不应超过204（8位输出），以保持足够的距离离开饱和范围。

使用AE（自动曝光）通常会导致图像曝光不足或过度曝光。AE没有调整到适合我们分析的测量问题的良好结果。调整实际实施中的循环设定点无法提供足够精细的调整。然而，可以使用AE进行初步照明估计。先打开AE拍摄第一张图像（甚至可以使用JPEG图像，这样更快）。查看AE在传感器寄存器中编程的内容。查看图片中的像素值。从中插入传感器寄存器的新设置。

总结：

分辨率>= 1024x768
原始图像
PGM格式
像素值<205

4.4.4 使用色彩校准工具

色彩校准工具用于调整X5 ISP的色彩校正矩阵，以在不同照明条件下生成正确的色彩，并计算传感器特定的色彩配置文件。色彩配置文件是X5 ISP处理链中变换矩阵和各个红、绿、蓝增益的组合。

大多数消费级数字相机提供指定颜色空间的图像；最常见的颜色空间是sRGB。CMOS传感器产生的是特定于传感器的颜色空间，这与sRGB不同。因此，相机传感器的颜色空间必须转换为sRGB颜色空间，并去除像色差这样的伪影。这是通过X5 ISP的颜色校正矩阵和自动白平衡（AWB）增益来完成的。

sRGB颜色空间是针对CIE标准照明体D65定义的，因此sRGB的参考值是使用D65照明推导出来的。通过色彩校正卡目标上的颜色进行线性回归，可以找到将相机RGB空间线性转换到sRGB空间的方法。因此，颜色校准工具计算了一个最小二乘线性变换，它使用在特定照明条件下由传感器拍摄的ColorChecker（标准或SG）的一张校准图像。

目标颜色空间可能是任何其他RGB颜色空间，这取决于作为输入文件加载到颜色校准工具中的参考值。

在主校准工具窗口中，点击颜色校准选项以打开颜色校准工具窗口，如下图所示。

Color Calibration Tool GUI

4.4.5 加载

在处理之前，至少需要加载一张色彩校正卡的图像和参考数据。为此，可以使用"Load"菜单，该菜单包含以下图形中显示的项。

Load Calibration Files

4.4.5.1 加载sRGB参考文件

RGB色彩校正卡的参考文件可以以ASCII格式（RGB值以制表符分隔）加载，也可以以MATLAB格式（*.mat）或X-Rite i1 spectrophotometer支持的CXF文件格式加载。MATLAB格式可以是24x3（标准ColorChecker）或140x3（ColorChecker SG）的矩阵。

sRGB参考值必须是线性的（未进行Gamma校正）并且在[0...1]范围内。然而，如果色彩校正卡的色域不能完全适应目标色域，在参考列表中可能会出现负值或大于一的值。颜色是按行然后按列排序的。加载的参考类型决定了校准过程中使用标准还是SG色彩校正卡。

文件SG_sRGB_reference_D65_linear.mat包含了在D65照明下ColorChecker SG的线性sRGB值。ColorChecker的RGB坐标参考值描述了XYZ值，每个校正卡字段在D50照明下的XYZ值由X-Rite（最初来自GretagMabeth）提供。由于sRGB的白点是D65，所以使用Bradford色差适应转换将白点从D65转换到D50。然后，XYZ转换为sRGB。

如果可用，建议直接加载用X-Rite i1直接测量的CXF文件。需要将色彩校正卡的贴片逐行测量并存储在CXF文件中。参见SG色彩校正卡参考文件CC_SG.cxf。

由于校准是在线性数据上执行的，所以不对参考值应用Gamma。图 7.3‑2显示了Saturation滑块和色相滑块。加载sRGB参考文件后，您可以使用饱和度滑块（1.00表示饱和度不变，低于和高于1.00的值会减少或增加饱和度）和Hue 滑块调整RGB参考的饱和度和色相。这两项操作都是在HSV颜色空间中执行的。

Saturation Slider and Hue Slider

参考颜色可以根据"Clip Reference Colors"复选框的设置进行裁剪或保持不变。如果颜色空间不包含ColorChecker的所有色度（例如，sRGB颜色空间就是这种情况），这可能就很重要。然后，所有位于颜色空间色域之外的颜色都会被裁剪。裁剪后的参考颜色将用于校准（默认设置）。

ColorChecker SG Gamut Out of Range of the sRGB Gamut

此外，可以通过勾选"Bradford Chrom. Adapt"复选框对参考颜色执行色差白点适应。这种适应方法基于Bradford变换。

Bradford Chrome Adaptation Checkbox

4.4.5.2 加载Color Checker图像

ColorChecker图像的文件格式可以是原始的Bayer格式或下表中列出的任何支持的文件格式。

FormatName	Full Name	Variants
bmp	Windows Bitmap (BMP)	1-bit, 4-bit, 8-bit, 16-bit, 24-bit, and 32-bit uncompressed images and 4-bit and 8-bit run length encoded (RLE) images.
gif	Graphics Interchange Format (GIF)	1-bit to 8-bit images.
jpg or jpeg	Joint Photographic Experts Group (JPEG)	Any baseline JPEG image or JPEG image with some commonly used extensions, including Image Type Bit depth Compression, grayscale 8- or 12-bit lossy, grayscale 8-, 12-, or 16-bit lossless, RGB 24- and 36-bit lossy or lossless.
pbm	Portable Bitmap (PBM)	1-bit images using either raw (binary) or ASCII (plain) encoding.
pcx	Windows Paintbrush (PCX)	1-bit, 8-bit, and 24-bit images.
pgm	Portable Graymap (PGM)	ASCII (plain) encoding with arbitrary color depth, or raw (binary) encoding with up to 16 bits per gray value.
png	Portable Network Graphics (PNG)	1-bit, 2-bit, 4-bit, 8-bit and 16-bit grayscale images; 8-bit and 16-bit indexed images; and 24-bit and 48-bit RGB images.
pnm	Portable Anymap (PNM)	PNM is not a file format itself. It is a common name for any of the other three members of the Portable Bitmap family of image formats: Portable Bitmap (PBM), Portable Graymap (PGM) and Portable Pixel Map (PPM).
ppm	Portable Pixmap (PPM)	ASCII (plain) encoding with arbitrary color depth or raw (binary) encoding with up to 16 bits per color component.
ras	Sun Raster (RAS)	1-bit bitmap, 8-bit indexed, 24-bit true color and 32-bit true color with alpha data.
tifor tiff	Tagged Image File Format (TIFF)	Any baseline image,including 1-bit, 8-bit, and 24-bit uncompressed images; 1-bit, 8-bit, and 24-bit images with packed bits compression; 1-bit images with CCITT compression; and 16-bit grayscale, 16-bit indexed and 48- bit RGB images.

表4-2 Supported File Formats

原始图像必须是8位、10位、12位或16位（未插值）的Bayer CFA图像，可以是小端或大端格式。

在加载色彩校正卡图像后，可以在GUI中如下图所示的适当面板中选择Bayer Pattern Layout。

Bayer CFA Pattern Layout Selection

如果更改了布局类型，则原始图像将重新插值。因此，也可以通过尝试Bayer CFA图案的四种可能设置来确定加载图像的RGB Bayer布局。产生黄色、蓝色和红色色块最佳的那个设置是最优设置。下图是正确颜色设置的一个示例。

Setting Markers for the Color Patches at the Edges

可以通过旋转和翻转调整图像对齐。请注意，图像最好是线性的，没有应用Gamma校正。因此，强烈建议使用未处理的原始Bayer图像作为输入图像。最佳文件格式为.pgm。

4.4.5.3 加载背景图像

如果ColorChecker图像是在照明不均匀的灯箱中拍摄的，则可以加载一张额外的图像用于补偿不均匀的照明。这张图像应在与ColorChecker图像相同的条件下拍摄，但不包含ColorChecker。这张图像称为背景图像，也可补偿传感器镜头系统引起的镜头阴影效应。

Note：ColorChecker后面的背景不能有任何结构或纹理。仅允许纯灰色背景。否则工具将计算错误的参数。

如果没有加载背景图像，则跳过背景补偿步骤。

4.4.5.4 加载Lab-Customer参考

如果需要使用自定义的目标值，点击"Load "选项并选择"Load Lab-Customer References"。然后工具将提示输入一个*.txt文件。文件内容格式如下图所示。自定义目标值在Lab空间中。

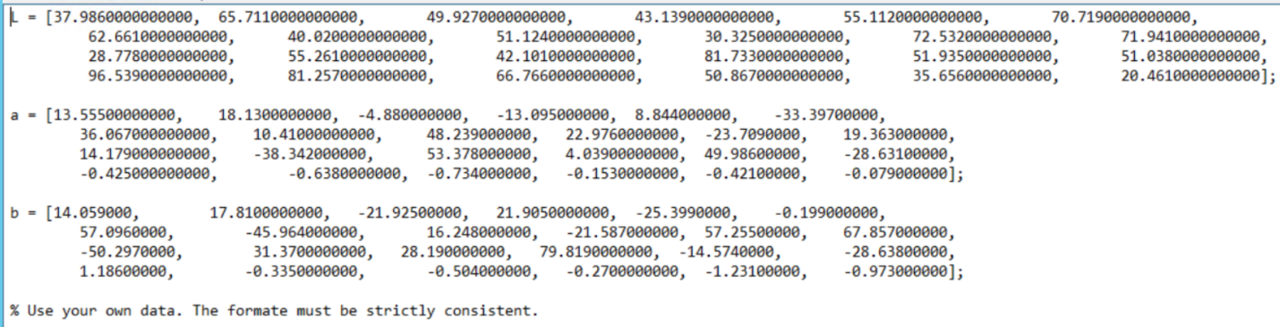

Lab-Customer References

4.4.5.5 加载参考图像

如果要使用参考图像作为色彩参考或白平衡参考，点击"Load"选项并选择"Load Reference Image然后工具将允许选择一个参考图像。用户可以点击"Ref-CC Img"选项显示并检查该图像。

4.4.6 LSC

对于产生显著彩色镜头阴影的传感器，应通过LSC菜单加载由镜头阴影校正（LSC）工具生成的镜头阴影补偿参数。通过这样做，彩色镜头阴影将被补偿，色彩校正矩阵将更加准确。

如果加载的LSC配置文件已经包含黑电平补偿（通常是这种情况），则黑电平补偿将使用LSC配置文件中给出的值。这些值在色彩校准工具中不能再更改，并且用于黑电平的GUI设定将被禁用。否则黑电平补偿将被执行两次，导致错误的色彩校正矩阵值。

4.4.6.1 （可选）继承LSC信息

从镜头阴影校正模块继承LSC信息的过程类似于从黑电平校正模块继承BLC信息的过程，如继承blc基本信息章节所述。

CCT Type Selection and LSC information Inheritation

如果您想要继承信息，包括来自镜头遮光校正（LSC）模块的BLS（偏移量）、Bayer图案、宽度、高度和位深度的值，您需要确保在颜色校准模块中选择的CCT（相关色温度）类型与LSC模块中的相同，如第（可选）CCT章节中所述。

在选择正确的CCT类型后，勾选"Inherit lsc Info"复选框，然后从LSC模块继承的数据将被正确输出。在这种情况下，您不需要加载LSC文件，因为工具将自动读取从LSC模块生成的LSC值。否则，您必须加载一个LSC文件。如果原始图像拍摄为20位或24位，原始图像的显示会稍暗。因此，用户可以设置Dgain值使图像更亮。

4.4.7 锚点选择

Self-Define Input Patch RGB

在加载了物体颜色校正卡图像之后，用户需要在点击Calibrate选项之前配置锚点选择方法。

自动选择器：默认方法。仅在图像拍摄质量足够好时有效。
半自动选择器：推荐方法。

在点击Calibrate选项后，执行以下步骤：

点击锚点。
等待自动选择过程完成。
手动选择器：
- 在点击校准选项后，手动选择锚点并覆盖每个颜色贴片。
客户输入（仅限RGB）：当颜色校正卡ROI（感兴趣区域）太小而无法用于提取贴片值时使用。您可以使用第三方工具手动测量每个贴片的平均像素值，并将值写入*.txt文件。文件内容应按下图所示的格式。

Customer Input RGB Value Format

在点击校准选项之后，颜色校准工具将提示用户加载 *.txt 文件。

4.4.8 功能

4.4.8.1 选择ROI

有时仅加载色卡图像而没有背景图像或LSC文件。如果需要应用白平衡（即白色区域），可以通过"Select ROI"功能手动选择白色区域，如下图所示。

ROI Selection

选择ROI后，可以在Calibration面板中选择white balance和"Only WB"复选框，如图 7.7‑2所示。white balance复选框包含gray world,input wb和neutral patches的选项。如果要使用自定义的白平衡值，可以通过选择"input wb"手动输入白平衡值。

如果选中了white balance复选框但没有选择"Only WB"复选框，将计算颜色校正矩阵（CCM）和白平衡。如果同时选择了white balance和"Only WB"，则只会计算白平衡。选择ROI后，可以在Calibration面板中选择white balance和"Only WB"复选框，如图 7.7‑2所示。white balance复选框包含gray world,input wb和neutral patches的选项。如果要使用自定义的白平衡值，可以通过选择"input wb"手动输入白平衡值。

如果选中了white balance复选框但没有选择"Only WB"复选框，将计算颜色校正矩阵（CCM）和白平衡。如果同时选择了white balance和"Only WB"，则只会计算白平衡。

White Balance Calibration Selection

配置这些设置后，可以按照校准章节中的说明选择"Calibrate"选项。

4.4.8.2 （可选）应用WB CCM

如果用户已经点击了"Load Reference Image"选项，并将参考图像加载到工具中，接着点击"Select Reference Color Checker"选项。然后，颜色校正卡的选择将开始，用来识别CC值（色彩校正卡的值）。

4.4.8.3 选择参考白平衡

如果用户已经点击了"Load Reference Image"选项，将参考图像加载到工具中，并选择了target WB选项，那么，接下来点击"Select Reference WB"选项。白平衡感兴趣区域（WB ROI）的选择过程将开始，以识别参考白平衡的值。

4.4.9 校准

颜色校准过程是通过按下位于图形用户界面（GUI）左下角的Calibrate选项来启动的。如果也选中了锚点选择章节中介绍的automatic picker，将显示一个十字光标，用来标记ColorChecker边缘的四色贴片。

Calibration Panel

将光标定位到一个颜色贴片的中间后，必须按下鼠标左键以设置标记。标记完所有四个颜色贴片后，计算过程开始。

如果automatic picker选项未被选中，则会显示手动选择器。在这种情况下，会显示一个蓝色网格，可以将其放置在ColorChecker目标上。第一次点击鼠标左键设置初始位置，随后的鼠标左键点击会修改最近网格角的位置。当网格适应ColorChecker时，蓝色方块会覆盖在棋盘格字段上，右键点击鼠标选项完成选择器的对齐。注意，网格中的绿色方块标记了左上角的棋盘格字段，红色方块标记了右侧的棋盘格字段。

现在，从棋盘格目标图像中提取颜色，并执行下图所示的校准流程。

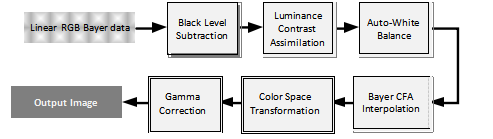

Calibration Pipeline

输入图像数据是使用具有线性传感器曲线特性（无Gamma校正）拍摄的，并且没有任何ColorChecker字段曝光过度。

校准从黑电平补偿开始，即从红色、绿色和蓝色通道中减去四个偏移量。由于CFA布局中两个绿色像素的光谱响应可能不同，因此为绿色定义了两个偏移量，但内部使用两个值的平均值进行补偿，因为颜色贴片将被平均。黑电平通常取决于传感器属性，应利用传感器边缘区域的黑色层像素或通过拍摄完全黑色的图像（镜头被覆盖）来测量每张校准图像的黑电平。

为了准备接下来的步骤，将拍摄的ColorChecker的白色和黑色贴片的亮度与参考黑色和白色棋盘格的亮度值同化。因此，所有拍摄的目标颜色都通过一个偏移（仿射变换）进行缩放和平移，使得输入和参考的黑色和白色贴片具有相同的亮度。对于标准ColorChecker，使用白色和黑色字段；对于ColorChecker SG，使用E5和J5字段。白色贴片同化是必要的，以在颜色转换后保留整体亮度。黑色贴片同化确保棋盘格目标的对比度与参考值相同。

下一步，执行自动白平衡（AWB），通过调整每个R、G和B颜色通道的增益来校正白点。AWB是通过使用lightbox的灰色背景或通过调整ColorChecker的中性（灰色）贴片来实现的。如果工具没有执行AWB，则必须取消选中white balance复选框。

通过最小二乘拟合确定3x3颜色变换矩阵。可选地，在颜色校正矩阵之后计算额外的偏移量，这可以改善拟合的均方误差。通过在校准面板上选中**CC Offsets (flare)**复选框来选择额外的偏移量。

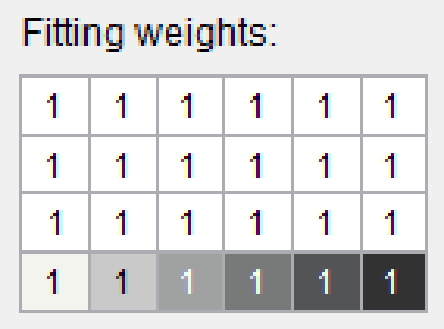

拟合可以加权，这样特定的字段可以更多地影响拟合结果，如下图所示。

Field Weights 例如，当白色贴片的权重设置为2时，白色贴片将比其他字段对结果产生两倍的影响。如果额外的偏移值在图像的暗部区域产生裁剪，则可以通过增加黑色和深灰色贴片的权重来改善偏移计算；然而，这也会影响其他颜色贴片的再现。使用SG ColorChecker也可以改善偏移计算。相应的工具命令窗口用于显示信息消息以及错误消息。例如，一个信息消息显示最后一次运行的均方误差，并显示"SSE_withGamma ="。此线下的值提供了拟合质量的指示，并且可以用作连续运行改进的度量：值越低，拟合越好。如果使用了上述的"field weights"功能，那么均方误差给出了通过将当前值与前值比较所实现的改进的指示。由于标准ColorChecker包含在SG类型中，权重也适用于SG类型。颜色校正可以在进一步的处理步骤中进行优化。如果选中了"Optimize in CIELAB"复选框，那么在线性回归之后将执行非线性矩阵优化过程。此优化步骤的目标是改善CIELAB空间中的残余delta E*颜色误差。优化可能需要几分钟，具体取决于CPU性能，进度可以在命令行窗口中跟踪。相机输入和颜色校正输出都通过输出Gamma（sRGB的Gamma为2.2）进行校正，并在GUI中显示。如果选择了不同的目标颜色空间，可以调整Gamma值。作为额外的选项，可以通过选中MARVIN gamma curve复选框来选择由外部文本文件定义的Gamma曲线。在这种情况下，使用由16个线性段定义的Gamma曲线。Gamma曲线定义的一个示例如下：

复制代码

% Gamma out curve
gamma_equi = 0;          % equidistant segmentation
gamma_log = 1;           % logarithmic segmentation
ISP_gamma_out Y 0  =   0;
ISP_gamma_out Y 1  =  50;
ISP_gamma_out Y 2  =  90;
ISP_gamma_out Y 3  = 150;
ISP_gamma_out Y 4  = 230;
ISP_gamma_out Y 5  = 340;
ISP_gamma_out Y 6  = 440;
ISP_gamma_out Y 7  = 520;
ISP_gamma_out Y 8  = 575;
ISP_gamma_out Y 9  = 660;
ISP_gamma_out Y 10 = 720;
ISP_gamma_out Y 11 = 775;
ISP_gamma_out Y 12 = 864;
ISP_gamma_out Y 13 = 929;
ISP_gamma_out Y 14 = 976;
ISP_gamma_out Y 15 = 1008;
ISP_gamma_out Y 16 = 1023;
gammaValue = 1/2.0;     % For displaying and comparing purposes required in the GUI,
					% if not applicable: set to 1

通过按下"Plot Gamuts"选项，参考和颜色校正线性色域在3D RGB图中可视化。为了区分色域，参考色域以90%透明显示，相机输入以50%透明显示。

The sRGB Gamut (90% Transparent) and the Color Corrected Gamut

原始和颜色校正后的图像（Gamma校正）可以在大图像窗口中查看。请注意，整个校准过程都在线性RGB空间中进行。颜色校正后应用Gamma校正。这样做的唯一目的是显示Gamma校正结果，以便更好地查看和保存输出图像。

校准完成后，将显示输出图形，显示白平衡与参考贴片的拟合程度。下图中显示了参考灰色贴片的值与目标校正后的灰色贴片的值的比较。

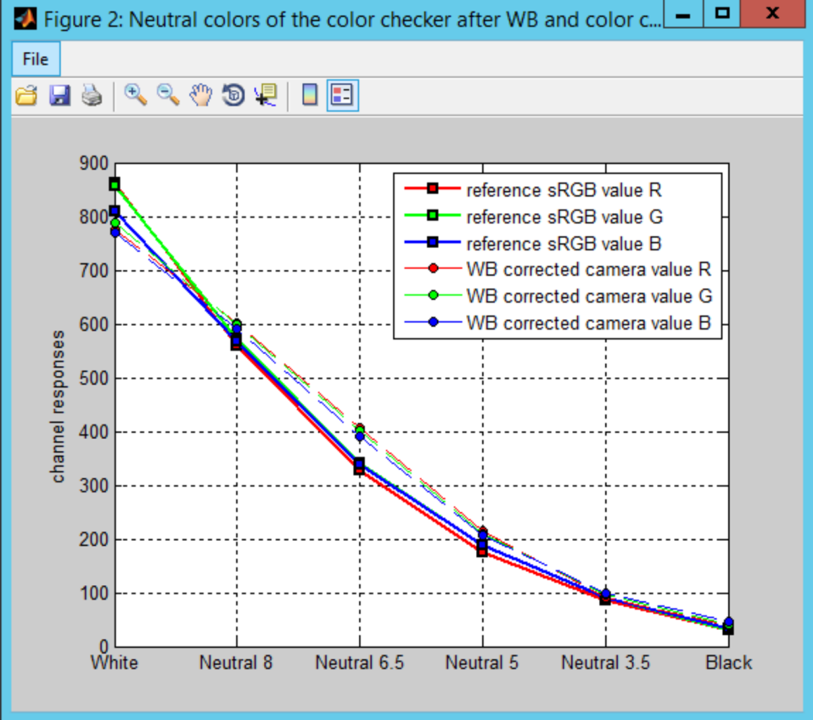

Output Figure Showing Gray Patch Comparison 此外，下图中显示了以CIELAB表示的颜色残差误差。

Output Figure Showing the Color Correction Residuals (CIELAB Color Space)

4.4.10 保存参数

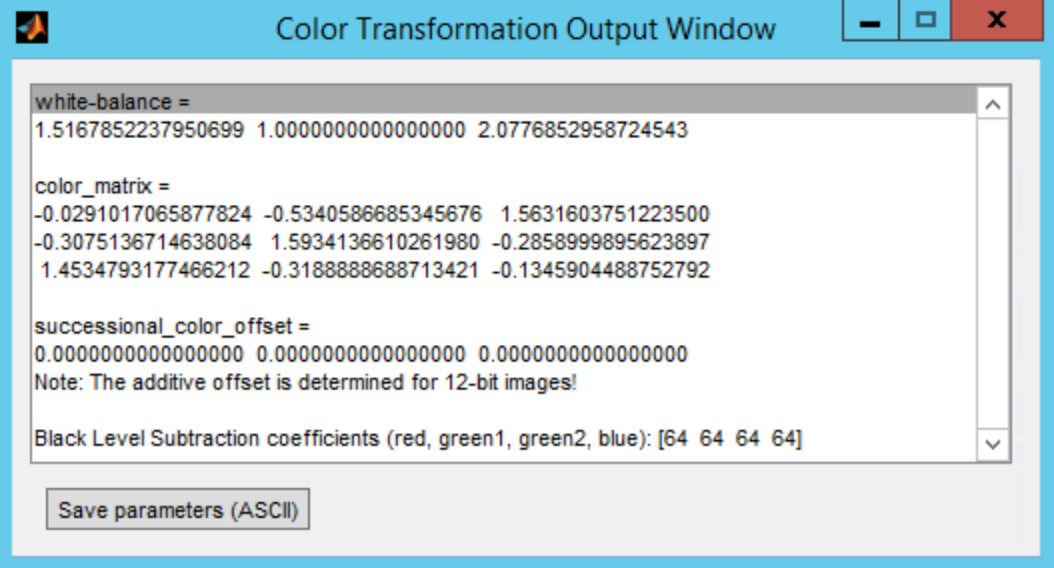

在点击Calibrate选项后，计算出的颜色校正矩阵参数、白平衡增益以及可选的偏移值将显示在下图所示的单独输出窗口中。

Example Parameter Output 通过在输出窗口中按下**Save parameters (ASCII)**选项，可以将参数保存到文本文件中。稍后这个保存的文件将用于AWB工具，以及将矩阵值写入到X5 ISP寄存器中。

4.4.11 保存图像菜单

可以通过在Save Image菜单中选择Save Output Image菜单项来将颜色校正后的输出图像保存到文件，如图66所示。然后，这个图像文件可以用来与IMATEST或其他成像工具一起检查结果颜色。

Save Image

4.5 自动白平衡工具

自动白平衡工具用于在传感器调校过程中计算自动白平衡（AWB）软件控制回路的参数。

4.5.1 自动白平衡原始图像拍摄

步骤 1) 将灰板的完整图像置于视场中。
步骤 2) 调整曝光设置。
步骤 3) 像素值应在80到150（8位）的范围内。
步骤 4) 使用灰板，在不同光源下（H/A/CWF/TL84/D50/D65/D75）以RAW格式拍摄图像。

4.5.2 使用自动白平衡工具

自动白平衡工具为主机软件中的AWB和自动颜色校正（ACC）控制回路提供参数。该控制回路基于高斯混合模型方法，该方法使用X5 ISP硬件根据白点区分的灰世界方法派生测量值。基于照明白点估计的照明分类在色度（主成分）域中执行。对于这种方法，需要几个特定于传感器的参数。因此，需要对每种要使用的传感器类型进行调校。传感器所需的输入数据是其光谱灵敏度曲线以及AWB/ACC中考虑的每种照明的颜色校正工具的校准输出。计算参数后，可以定义更多参数（tau1, tau2区域扩展用于灰世界白平衡补偿）。下图显示了AWB工具GUI。当AWB工具UI启动时，AWB V1校准过程将在A, F2(CWF), D65下工作。如果用户想使用AWB V2+校准，您可以忽略AWB V1校准。如果用户想使用更多色温的AWB V1校准，您可以通过点击Illumination选项继续添加色温。

（AWB V1）为正确的AWB操作选择光源
AWB Tool GUI

4.5.3 （AWB V1）为正确的AWB操作选择光源

自动白平衡（AWB）工具提供了几个设置自动白平衡的选项。简要推荐了如何选择照明源的方法。有关照明源的概述，可以在Hunter Lab的"Equivalent White Light Sources and CIE Illuminations"，应用说明，2007年（http://www.hunterlab.com/appnotes/an05_05.pdf）中找到。

为了在光源之间实现良好的区分，高斯曲线不应有显著重叠。这反过来意味着色温明显不同的光源是好的候选者；因此，白炽灯照明（照明A）和日光（D65）将是首选。

当添加其他室内光源时，您应考虑您计划使用AWB的地理区域的典型光源类型。在欧洲，常见的光源是CIE F12（也称为TL83，Ultralume 30）和有时F11（TL84，Ultralume 40，SP41）。CIE F2在欧洲不可用。在美国和亚洲，主要使用CIE F2（冷白色荧光灯，CWF）。CIE F12和CIE F11很少使用。

CIE F2（CWF）具有与CIE F11相似的色温，但具有不同的光谱分布。当选择CIE F2作为光源并在CIE F11照明下拍摄图像时，白平衡可能会正常工作（取决于传感器的光谱灵敏度）。唯一的区别将是颜色再现的轻微降低，大多数用户不会注意到。

一个基本的设置，包含三种光源，应该能够很好地适用于室内实验室测试。但是，由于选择了一个室外光源和两个室内光源，从统计上看，AWB将更倾向于选择室内光源而不是室外光源。室内光源的影响大于室外光源的影响，特别是当测量的白点在锁定范围（参数tau1, tau2）外时。在室外使用时，这可能导致非最佳（太蓝）的颜色再现。如果检测到这种效果，我们建议将额外的D75照明纳入AWB配置文件列表作为第四种光源。然后，室外光源的统计权重增加。如果测量的白点在锁定范围外，室外光源的影响也会增加。

因此，对于美国和亚洲，我们建议使用A, CIE F2和D65（可选择扩展到D75），而对于欧洲则建议使用A, CIE F11, D65（可选择扩展到D75）。

4.5.4 （AWB V1）打开传感器光谱灵敏度

打开传感器光谱灵敏度会加载计算参数所需的传感器灵敏度曲线。

下图显示了File菜单中打开Open Sensor Spectral Sensitivities的选项。如果您没有Open Sensor Spectral Sensitivities，并且只想使用AWB V2+校准（AWB V2），用户可以忽略加载Sensor Spectral Sensitivities并继续执行以下步骤。

AWB Tool File Menu GUI

通过点击AWB V1 Calibration来运行AWB版本1。通过点击AWB V2+ Calibration来运行AWB版本2。

如果您使用AWB版本1，您可以通过打开Open Sensor Spectral Sensitivities选项加载曲线，然后点击AWB V1 Calibration。在保存校准数据之前应使用AWB V2+校准。

如果您使用AWB版本2，点击AWB V2+ Calibration。然后保存数据。

光谱响应曲线代表所需图像传感器模块对于红色、绿色和蓝色三种基色的光谱灵敏度。这样的曲线可以从逗号分隔的ASCII文本文件中加载。文本文件必须具有以下格式：

第一列：包含光的波长，单位为纳米。
第二至第四列：包含红色、绿色和蓝色的灵敏度值。

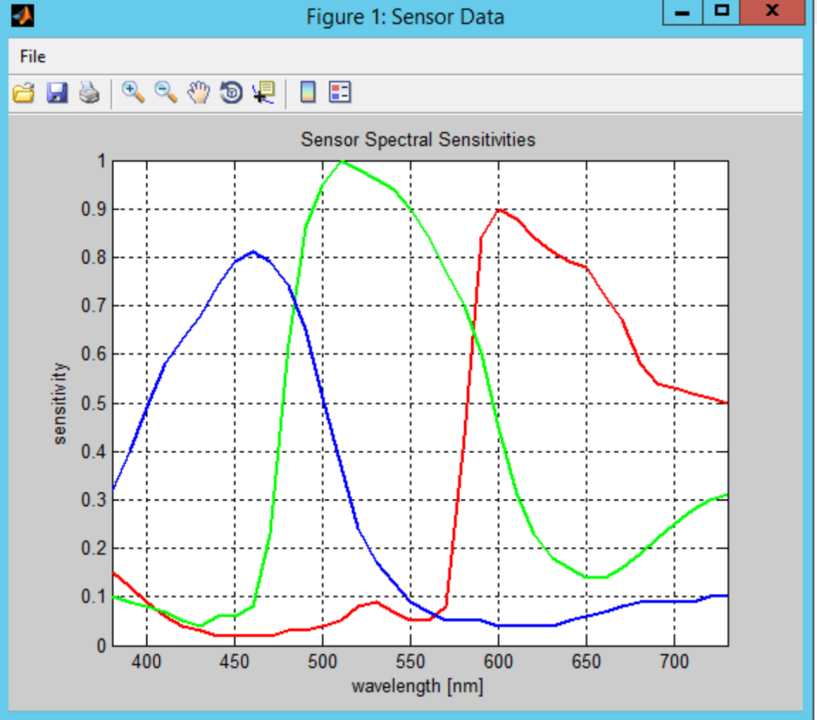

加载适当的文本文件后，会显示一个图表。下图显示了一个示例图表。

Spectral Response Curve of an Image Sensor

曲线的样本点应至少从380纳米提供到730纳米，以10纳米为步长。更细的粒度或更宽的限制将自动裁剪并转换为所需的采样范围。灵敏度值不需要单位，因为工具只需要相对值。内部将灵敏度值映射到[0...1]的范围。请注意，必须保留颜色通道灵敏度之间的关系。

这里显示了这个文本文件的示例内容：

复制代码

380,0.26226,0.1608,0.31022
390,13.245,10.035,28.801
400,18.964,19.316,68.754
410,24.304,29.598,124.55
420,23.767,30.415,149.12
430,22.543,33.149,161.17
440,22.603,44.127,184.07
450,23.218,55.27,209.67
460,24.063,64.02,215.33
470,27.154,87.469,211.07
480,30.461,127.21,201.2
490,34.762,174.79,177.68
500,41.068,220.16,149.58
510,49.424,248.27,115.77
520,60.926,272.83,92.564
530,66.451,285.46,82.773
540,64.961,274.89,75.672
550,61.985,249.26,66.388
560,61.445,221.64,58.419
570,94.811,191.24,54.405
580,205.04,175.05,59.287
590,278.5,147.42,58.32
600,287.82,111.12,50.848
610,276.31,83.046,44.126
620,234.76,64.909,37.86
630,191.7,52.999,32.985
640,145.74,40.745,26.912
650,85.741,25.098,17.363
660,41.35,13.449,9.4641
670,17.856,6.8833,4.697
680,8.1439,3.7525,2.4365
690,5.8114,3.0677,1.9267
700,3.8089,2.1817,1.3354
710,2.1029,1.2448,0.74725
720,1.795,1.0481,0.62607
730,1.7775,1.038,0.62145

文本文件可以从传感器制造商提供的适当曲线中获得。如果这个曲线不是传感器数据表的一部分，那么必须单独从制造商那里订购。大多数传感器模块除了镜头系统外还包含一个红外滤光片。如果是这种情况，那么灵敏度曲线必须显示包括镜头和红外滤光片在内的传感器灵敏度。

4.5.5 （AWB V1）定义照明文件

需要通过按下图所示的照明配置文件面板上的Illumination选项来定义照明光谱分布文件。

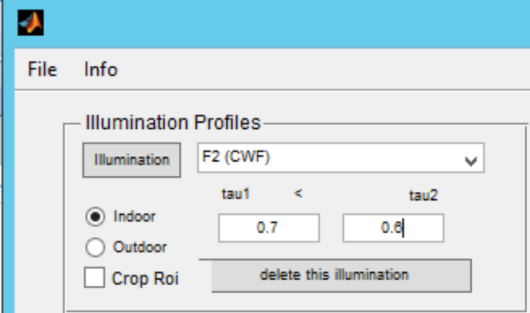

AWB Tool Illumination Profiles Panel

按下选项后可以定义一个照明源。在读取光谱分布文本文件后，工具需要知道当前照明是Outdoor 还是Indoor 配置文件。相应地选择室内或户外单选选项。然后，光谱分布将显示在适当的窗口中。

4.5.5.1 照明条件

AWB控制回路使用不同的照明条件下的多组颜色校正矩阵参数。这些照明的光谱分布必须提供给AWB工具以进行参数计算。AWB工具支持无限数量的不同照明。应选择这些照明，使其光谱分布和/或色温有显著差异。结合所选传感器的光谱响应曲线，AWB工具将在PCA域中计算并显示结果表示在工具的主窗口中。

显示的概率分布必须彼此不同。如果不是这样，则必须使用其他照明，直到PCA域中的概率分布不同。如果传感器的光谱响应不允许这一点，则需要减少照明数量。这是一个迭代过程。根据描述，推荐的照明数量是三到六个，具体取决于传感器的光谱响应。

4.5.5.2 测量照明或CIE照明

要使用的照明是在颜色校准过程中用来推导颜色校正矩阵系数的照明。如果颜色校准是在实验室环境中使用真实的光源完成的，那么这里必须提供这些光源的光谱分布。光源的光谱分布可以通过分光光度计进行测量。CIE光谱分布是户外光源的良好估计。

另一种进行颜色校准的方法是使用人造ColorChecker图像。这些图像可以通过使用ColorChecker合成器工具生成。在这种情况下，光源的光谱分布由CIE为某些标准光源提供的光谱分布给出。这些光谱分布与AWB工具一起在CIE照明文件夹中提供。

注意：为了获得高质量的校准结果，我们建议使用真实的日光（户外）并在拍摄图像时同时测量光谱分布。

4.5.5.3 照明文件格式

必须加载到AWB工具中的照明文件是ASCII文本文件，每个文件都包含一个照明的光谱分布。第一列包含光的波长，单位为纳米，第二列包含光源的相对辐射能量，作为一个任意缩放的数字，不需要单位。列之间用逗号分隔。必须至少指定380到730纳米波长范围内，以10纳米为步长的光源辐射能量。这里展示了一个示例：

复制代码

380,0.56
390,134000
400,491000
410,538000
420,287000
430,1076000
440,1523000
450,644000
460,784000
470,873000
480,930000
490,960000
500,976000
510,1005000
520,1047000
530,1079000
540,1516000
550,1832000
560,1265000
570,1420000
580,1702000
590,1456000
600,1460000
610,1441000
620,1449000
630,1466000
640,1447000
650,1496000
660,1503000
670,1083000
680,829000
690,700000
700,575000
710,479000
720,382000
730,313000

4.5.6 （AWB V1）AWB V1校准

在加载了传感器的光谱灵敏度曲线和照明数据文件之后，您可以点击AWB V1 Calibration选项来启动计算过程。如果没有加载光谱灵敏度曲线或照明数据文件，工具将使用默认曲线代替。

模拟进度可以在应用程序命令窗口中跟踪。根据PC的处理能力，计算过程需要一些时间才能完成。

故障排除提示：如果在AWB工具的命令窗口中出现"内存不足"的消息，首先尝试关闭所有其他应用程序，然后重新启动AWB工具。如果这没有帮助，增加您的虚拟页面文件大小并重启，安装更多的主存储器到您的PC，或使用64位的Microsoft Windows操作系统。

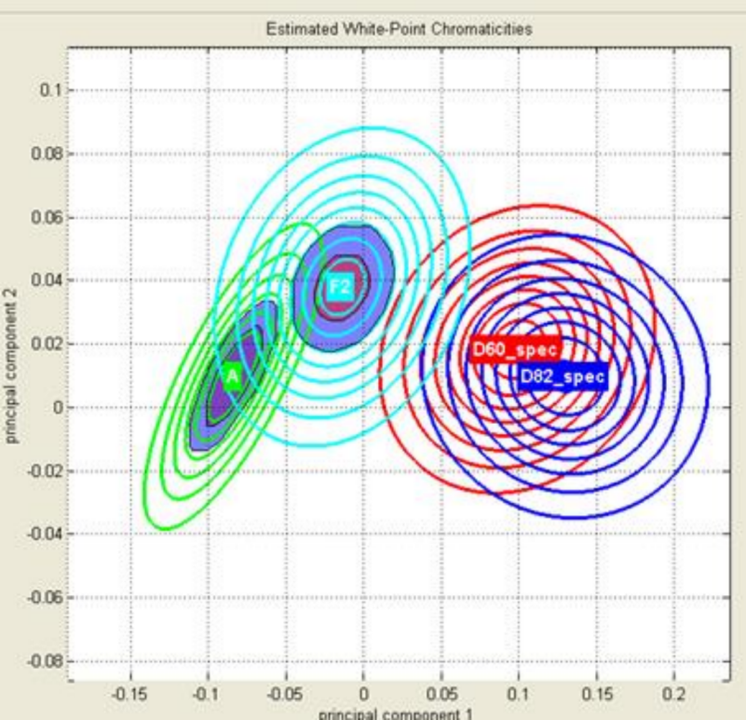

完成计算后，结果中的传感器响应在PCA域中显示在GUI的主窗口中。现在，可以为区域分类定义另外两个参数。这些参数称为tau1和tau2。tau1和tau2参数的调整可以按照Adjustingtau1 and tau2 Values部分中描述的方式进行，并且结果可以存储到文件中。

4.5.6.1 （可选）继承CCM信息

如果您想要直接从颜色校准模块继承CCM（颜色校正矩阵）信息，就像从LSC模块直接继承LSC信息一样，如（可选）继承lsc信息章节中描述的内容，您可以选择如图71所示的Inherit ccm Info复选框。

Note：用于继承CCM信息的CCT（相关色温度）类型必须与用于继承LSC信息的类型相同。

Inherit CCM Information Check Box

在选择Inherit ccm Info复选框之后，点击AWB V1 Calibration选项，工具将直接使用CCM模块中的CCM参数数据，而不会提示用户输入ccm_para.txt文件。

4.5.7 保存校准数据

所有确定的校准数据都可以被保存。通过文件菜单中的Save Calibration Data选项，会创建一个ASCII文件以及一个.mat数据文件。ASCII文件可以用来将计算出的参数传输到运行AWB控制回路的主机软件中。如果需要将计算出的参数重新读取回AWB工具中，则需要使用.mat文件。

在保存校准数据之前，应当使用内嵌的Gain Region Modifier Tool(AWB V2+)。

4.5.8 打开现有的校准数据

可以通过在文件菜单中选择Open Existing Calibration Data菜单项，将校准过程的存储结果重新加载回AWB工具中。如果稍后需要调整tau1和tau2参数，这将非常有用。在这种情况下，可以重新读取特定传感器的计算结果，而无需再次进行计算过程。

选择菜单项后，将file select对话框，从中可以选择一个结果文件。

4.5.9 （AWB V2）AWB V2+校准

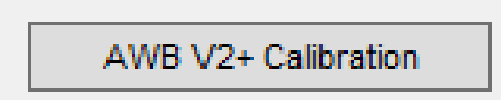

增益区域修饰工具用于定义AWB控制回路的增益限制，并通过点击AWB工具GUI底部的AWB V2+ Calibration选项来调用。

为AWB控制回路定义增益限制对于控制回路的功能是必需的，而AWB工具获得的其他参数主要用于自动颜色校正（ACC）。

为了获得适当调整的白平衡，控制回路尝试将白点正交投影到白点轨迹曲线上。该曲线由所选自然照明下的正确白点定义，如D65。这些白点是通过读取在灰度图表的特定照明下拍摄的图像来创建的。请注意，这些图像源自原始传感器图像，这些图像通过LSC工具进一步处理了黑电平和镜头遮光校正。LSC工具允许将校正后的图像写入图像文件。这些图像仍处于原生传感器颜色空间。通过点击Gain Region Modifier选项后显示的下图所示的GUI窗口读取这些图像。

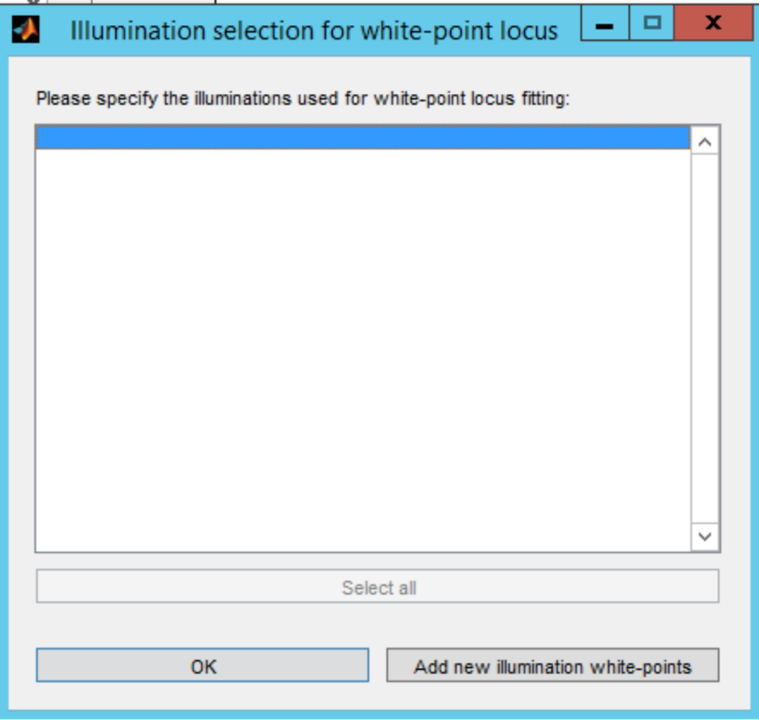

Illumination Selection Window

Add new illumination white-points选项打开一个文件选择框，允许用户选择一个或多个图像文件。选定的图像文件必须为RGB格式。这些图像在内部用于分别计算R、G和B的平均值。每张图像产生一个RGB三元组，定义增益图中的一个点。

在计算白点轨迹曲线之前，用户必须选择要使用的照明点。

Illumination Selection Window with Selected Illuminations

根据上图，可以选择所有照明白点或白点的子集。当仅使用A.png、D50.png、D65.png等黑体和日光照明进行拟合时，可以获得良好的曲线拟合。为了获得良好的拟合，应使用从3000K到12000K的色温。像CWF或TL84这样的人工光源通常不适合曲线，并且会产生非常奇怪的曲线。但是，人工光源的白点后来用于手动优化增益多边形。

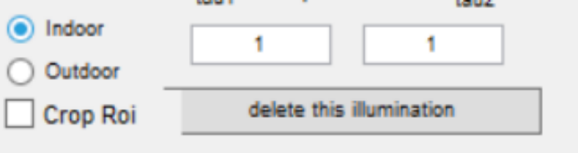

为了避免LSC效应，"Crop Roi"用于选择*.png的ROI。

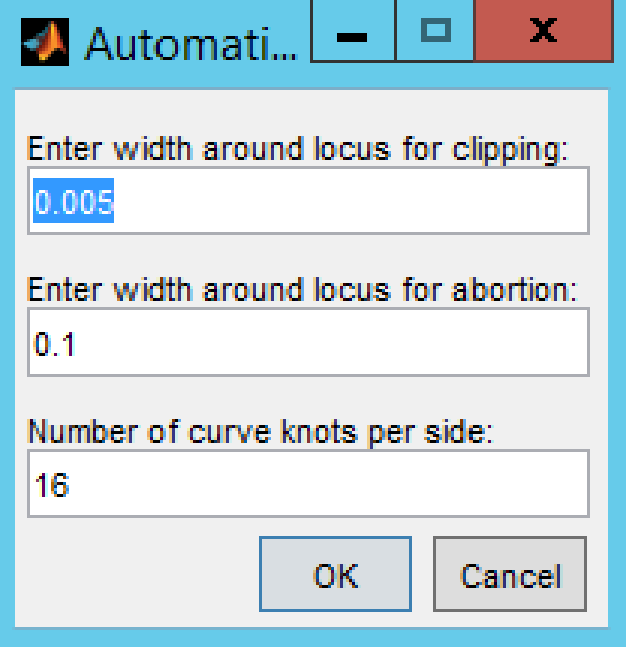

在选择所需的白点后，工具允许您定义增益多边形的起始点，如下图所示。

Initial Polygon Calculation Selection ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/b654d27152ae4310b5e72b5b6906f563.png) Gain Diagram and Polygon Modifier

上图中，一个多边形定义了白点调整的投影目标，也称为裁剪。这是围绕白点轨迹曲线（绿色）的内部限制（黑色）。

另一个多边形（虚线橙色）定义了AWB控制回路将停止调整白平衡增益的增益区域，因为测量值表明图像传感器前方有一个单色目标。在这种情况下，对目标进行白平衡增益调整没有意义，因为这会产生灰色目标而不是彩色的。

如果使用初始多边形计算选择图中显示的默认值，它将创建一个增益图，多边形形状如上图所示。图表的形状还取决于所选择的照明。可能需要一些迭代才能得到一个有意义的图表。白点轨迹曲线（绿色）应该有类似显示的形状。它是由二次多项式导出的。

4.5.9.1 修改多边形形状

如前所述，多边形形状应根据AWB控制回路的需求进行调整。这应该对两个多边形都进行操作：内部多边形（黑色）定义了投影边界，外部多边形（虚线橙色）定义了中止区域。

通过点击增益图顶部的图标依次来完成多边形的修改：

允许修改中止多边形
允许修改投影（裁剪）多边形
重新调用下图所示的对话框，允许重置多边形
确认手动修改后的多边形设置

激活中止多边形的多边形修饰符后，将显示一个带有节点的虚线橙色线，如下图所示。

Polygon Modifier for Abortion Polygon Activated

这些节点可以通过将鼠标光标放在节点附近并单击所需的新位置来移动。当前节点由从鼠标光标开始到节点结束的虚线灰色线标记。如果节点没有移动，则选定的新位置无效。如果将节点移动到新位置会改变节点的顺序，可能会出现这种情况。

激活裁剪多边形的多边形修饰符将显示一条带有节点的黑色线。修改方式与中止多边形相同。

一次只能修改一个多边形。激活一个多边形将停用另一个多边形的修改。

4.5.9.2 调整更多软件参数

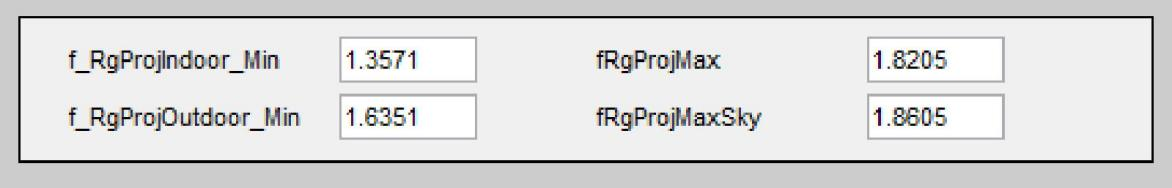

在增益图的底部列出了一些对软件控制回路功能重要的参数。这些参数的描述显示在以下表格中。

Parameter	Description
f_RgProjIndoor_Min	Defines the minimum red divided by green gain for indoor light sources for projection polygon.
f_RgProjOutdoor_Min	Defines the minimum red divided by green gain for outdoor conditions for projection polygon (dotted blue line). This parameter is responsible for limiting the gain correction in outdoor scenes when the color temperature of the illumination is very low.
f_RgProjMax	Defines the upper boundary for the projection polygon. This is the limit for white balance correction of high color temperatures.
f_RgProjMaxSky	Defines the upper boundary for the abortion polygon. Used for adjusting the reproduction of blue sky scenes. If the AWB measurement value is above this value, then the AWB does not adjust the gains anymore, so that the settings from previous frames will be used.

表4-3 Gain Diagram Parameter Description

图中的实心橙色线是对绿色线的近似，绿色线用于AWB控制软件中计算投影距离和方向。这条线在增益修饰符中显示，作为多边形调整的参考方向。

4.5.9.3 Gain Modifier的示例设置

下图是一个示例，展示了修改后多边形形状可能的样子。此示例基于Omnivision 5M传感器。如图中所示，在AWB控制回路中需要补偿的光源必须位于虚线橙色多边形内。

Gain Polygon Modifier Example Setting

4.5.9.4 （可选）白点评估

白点评估功能是一个可选功能，可用于调整多边形ROI区域，以确保其质量。

White Points Evaluate Check Box

执行白点评估的步骤如下：

步骤1) 选择上图所示的White Points Evaluate复选框。
步骤2) 选择一张未应用WB（白平衡）和CCM（颜色校正矩阵）的图像。
步骤3) 点击AWB V2+ Calibration选项，继续AWB版本2的过程。

工具自动计算输入图像的白点。下图提供了评估结果的示例。

White Points Evaluation Example

4.5.10 调整tau1和tau2值

4.5.10.1 初始设置

下图所示的GUI的左下部分显示了照明的光谱分布函数。

Spectral Curves of Selected Illuminations 分布函数的显示分为室内和室外照明。通过Start Calibration选项启动参数计算后，可以为区域分类定义另外两个参数。这些参数称为tau1和tau2，必须通过在下图所示的对话框面板中插入适当的值来手动修改。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/6e975a5f4353428fb3d543f89be5f17f.png) Definition of tau1 and tau2 in Dialog tau1的值必须总是小于tau2的值。这些值仅对室内照明有意义。参数具有以下含义：

tau1：此参数与tau2一起使用，定义了一个过渡区域，其中颜色校正矩阵的插值更多地考虑附近的照明，而不是使用所有可用的照明以相同的权重。在tau1区域之外，所有照明矩阵被平等地用于当前矩阵的插值。tau1区域围绕tau2区域像一个环一样，如图 8.10‑3所示。
tau2：此参数定义了PCA域中照明分布中心周围的椭球区域的大小，其中AWB控制回路将直接使用相应的颜色校正矩阵，而不是使用所有照明矩阵的插值矩阵。

PCA Domain Example With tau Set to Different Values

应以这样的方式确定tau1和tau2的阈值，即为每种照明定义不相交的颜色配置文件区域。在GUI中修改阈值会立即通过在照明分布中心周围绘制椭球来显示。

tau1和tau2的值范围是0到1，其中tau1总是应小于tau2。在GUI中插入此范围和条件之外的值将导致不良结果。

如果区域变得太小，建议将tau1和tau2设置为1，以停用特定照明的区域分类；否则，后果可能会突然的颜色变化。

上图中使用的tau值在下图中显示，以演示如何为两种不同的照明定义这些值。

Example of tau Values for Two Illuminations

使用tau值进行区域分类是AWB控制回路的附加功能。如果在一个定义的光源下使用，例如在实验室环境中，因为这种情况下，直接使用与该光源对应的颜色校正矩阵而不进行插值，这个功能可以改善颜色再现。这对于测量很有用，当要对特定传感器进行比较以与其他传感器进行比较时。在现实环境中，大多数时候没有单一的光源，或者光源与实验室中使用的照明不同。在这些情况下，如果将tau值全部设置为1，以便始终使用插值的颜色校正矩阵，颜色再现的结果可能会更好。

tau1和tau2值的建议是：

定义tau1，使得矩阵选择和插值之间的过渡区域大于内部区域，但不与不同照明的区域重叠。
使用接近tau1的tau2值，以保持一个较小的区域，在这个区域内只使用一个矩阵。

4.5.10.2 修改已保存校准文件的tau值

要更改已经校准过的数据的阈值，打开之前保存的校准文件（见打开现有的校准数据），并重新修改阈值。在您能够执行此操作之前，您必须加载在计算期间使用过的照明数据库(见（AWB V1）定义照明文件）。如果您不知道使用了哪个照明数据库，请在文本编辑器中打开校准数据文件，并查看前几行。使用的照明文件在那里列出。

请注意，更改tau值不会影响其他AWB参数。使用tau只是一个附加功能。

4.6 噪声校准工具

噪声校准工具的目的是表征特定传感器模块的时间噪声行为。评估结果是一个噪声水平函数（NLL），它描述了像素强度的时间噪声标准偏差。可以从工具中导出一个文本文件，该文件可用于为X5 ISP中新的DPF模块编程NLL寄存器。

4.6.1 噪声校准原始图像拍摄

步骤 1) 在视场（FOV）中放置一块灰板。灰板的大小约为1.5米 x 1米。FOV 应该覆盖灰板的80%以上区域。提到的灰板大小不是强制性的。如果灰板太小，噪声校准工具可以用来选择灰板的感兴趣区域（ROI）。
步骤 2) 将光源（D50/D65）放置在图表的左侧或右侧。光源表面与图表平行。
步骤 3) 保持自动曝光开启。改变光源的亮度以获得1倍曝光增益。像素值应在BLC值到128（8位）的范围内。
步骤 4) 使用灰板拍摄20到50帧原始格式的图像。
步骤 5) 重复步骤3和步骤4，以获得2倍/4倍/8倍/16倍/32倍/64倍/128倍/256倍的曝光增益值中的任意两个。

校准工具仅支持两个原始数据输入的增益值。高光和低光之间的增益值应该有所区分。

在拍摄期间，照明需要从亮到暗的平滑过渡。

Noise Calibration Test Pattern

Note：推荐的是上述拍摄原始图像的方法。如果您没有光源设备和灰板，X5 Memo中为ISP校准描述的原始图像拍摄指南中的方法也是可行的。

4.6.2 使用噪声校准工具

噪声校准（NC）工具V1.00如下图所示。

Noise Calibration Tool V1.00 GUI

如果您想要从BLC模块继承宽度、高度、位深和黑电平偏移，您可以选择inherit blc info。但如果在NC模块之前没有启动BLC模块，则继承过程将使用默认值。

使用该工具，请执行以下步骤：

步骤 1) 加载图像序列。
- 可以加载两组图像：一组较亮系列用于拍摄高光部分，一组较暗系列用于拍摄低光部分；
- 拍摄的图像必须提供一系列图像（大约20-50张），这些图像是使用特殊的噪声测试图表完成的，并且在拍摄过程中没有相机移动或其他环境变化。
步骤 2) 选择感兴趣区域（ROI）
- 如果测试图表没有完全占据图像，则需要选择图表的区域。
步骤 3) 点击1. Evaluate Measures选项。
- 然后处理图像序列。这需要一些时间，具体取决于图像的大小。

Measures Being Evaluated

步骤 4) 选择直方图范围和分割点。
- 在Capture Series中，选择要考虑的最低和最高像素值或两者，并定义高低系列之间的分割点。

Histogram and Split Point Selection

步骤 5) 点击2. Fit to model选项。
- 结果图表将显示在主窗口中。

Noise Level Function of an Image Sensor

- 重复步骤 4 微调拟合参数。
步骤 6) 保存校准数据。
- 校准结果将存储到文本文件中。
- 硬件编程的参数将打印在文本文件的最后一行。

可选：

a. 加载在X5 ISP管道末端使用的Gamma函数，以使噪声水平函数适应Gamma曲线。再次进行拟合[2. Fit to Model选项]。Gamma函数对噪声水平函数的影响程度可以通过滑块选择。

b. 如果图像的黑电平不为零，则定义图像的黑电平（Black level offsets）。

c. 为NLF曲线的拟合定义标准偏差的下限。

4.7 色差校正工具

4.7.1 色差校正原始图像拍摄

步骤 1) 从图89至图91展示的三组测试图案中选择一个测试图案。

Test Pattern 1 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/b5e0b4226321404b9374216c639c0de9.png) Test Pattern 2

Test Pattern 3

步骤 2) 将测试图案放置在视场（Field of View）的中心位置。
步骤 3) 设置一个光源（D50/D65）。
步骤 4) 拍摄一张RAW格式的图像。

4.7.2 使用色差校正工具

色差校正（CAC）工具用于推导X5 ISP内部色差校正功能的所需参数。色差校正可以分别对红色和蓝色色平面应用，通过应用三阶多项式校正函数。因此，需要计算两组参数：一组用于红色色平面，另一组用于蓝色色平面。每组参数由三个值A、B、C组成，它们是多项式的系数，外加一个可选的图像中心偏移量。

CAC parameter estimation tool GUI如下图所示。

CAC Parameter Estimation Tool GUI

CAC工具中的Block Selection由七个选项组成，代表X5 ISP硬件的功能：

Image Input
LSC
CA Estimate
CAC
Demosaic and Filter
Color Correction
Gamma

Block Selection选项用于测试图像的预处理，以及在应用校正函数后查看校正结果。选项和菜单项在以下各节中描述。

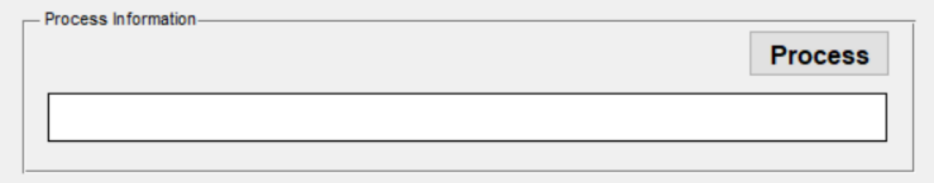

在GUI的底部，无论选择哪个块，都会显示一个"Process Information"面板。该面板在图像处理期间处于活动状态，以显示有关当前计算过程状态的一些信息。Process选项用于启动图像处理。

4.7.3 菜单栏

菜单栏位于GUI的顶部，就像典型的Windows程序一样。提供的菜单项包括：

Load Image
Load Settings
Save Settings
Info

4.7.3.1 加载图像

"Load Image"菜单项用于将测试图像加载到工具中。图像必须包含原始的Bayer数据，并且可能有 .pgm 或 .raw 文件格式。根据文件格式，工具会提供不同的选项来指定。如果选择了 .raw 格式，用户必须在下图所示的"Image Dimensions"对话框中指定图像的尺寸。使用 .pgm 文件格式时不需要图像尺寸，因为 .pgm 文件包含一个头，该头指定了图像的尺寸。

Image Dimensions Dialog

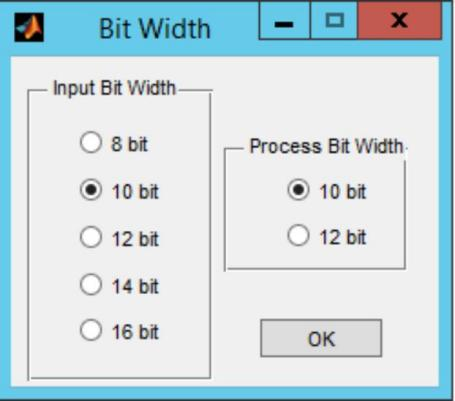

在 .pgm 或 .raw 文件格式的情况下，都会显示下图所示的"Bit Width"对话框。

Bit Width Dialog

此对话框用于指定输入图像的位宽（每像素的位数）和所需的Process Bit Width。处理位宽影响色彩校正部分中所需的黑电平补偿值。

Note：图像必须正确聚焦，以便像差区域尽可能清晰。

4.7.3.2 加载设置

在各个部分可以选择多个处理参数。如果之前使用"Save Settings"菜单项存储过，可以通过使用"Load Settings"菜单项一次性将所有参数加载到工具中。

4.7.3.3 保存设置

包括CAC参数在内的所有处理参数可以存储到MATLAB文件（.mat）中，以便以后使用或存档。

4.7.4 块选择

4.7.4.1 图像输入部分

如果选择了Image Input部分，GUI将显示已加载的原始图像。如果尚未加载图像，原始图像预览窗口将显示为白色，如图 CAC parameter estimation tool GUI 所示。

加载图像后，图像的文件名、宽度和高度将显示在图像上方。此外，还将显示用于内部处理的位宽。

4.7.4.2 LSC部分

镜头遮光校正（LSC）部分用于补偿测试图像中的镜头遮光。这是必需的，因为镜头遮光可能会影响CAC参数估计的结果。可以使用相应的CC（颜色校正）和LSC Tuning工具推导出测试图像的镜头遮光参数。然后，可以通过点击"Load parameters"选项并选择包含测试图像参数集的适当文本文件，将此LSC参数集加载到CAC工具中。参数集在GUI中显示为2D图形，其中颜色代表每个像素的乘法因子。要激活镜头遮光校正，需要勾选enable复选框，如下图所示。

LSC Section Display

请注意，支持三种镜头遮光参数集的实现：

单平面补偿（仅去暗角）
补偿三个RGB平面（X5 ISP版本<=12MP）
补偿四个Bayer平面（camerIC-3D/64MP）。

这些信息编码在LSC参数文本文件中。

4.7.4.3 色差估计部分

CA Estimate Display

CA Estimate（Chromatic Aberration Estimation）部分是CAC工具的主要部分。它根据加载的测试图像执行CAC参数的计算。这种估计背后的假设是测试图像将只包含黑色和白色像素，因此在CA校正后颜色通道将彼此匹配。测试图像的正确白平衡对工具的工作非常重要。自动白平衡可以按照自动白平衡工具部分中描述的方式完成。这一节提供了影响估计过程的设置，这些设置在以下子部分中描述。

参数估计通过非线性迭代方法完成。由于这种方法的特点，计算出的参数之后需要检查其合理性。
复选框 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/02e8a4909eed4d0998d95cf60cf8c44c.png) Chromatic Aberration Estimation复选框包括：

CA_Estimate（色差估计）
Enable Offset Search
Enable Number of Pixel Weight
Use for CAC

CA_Estimate - 启用或禁用色差估计过程。

Enable Offset Search - 指示是否应将色差视为无偏移（居中）或不是。如果选中，工具尝试仅计算偏移。注意：此功能在当前版本的CAC工具中被禁用。零中心点将适用于大多数镜头系统。

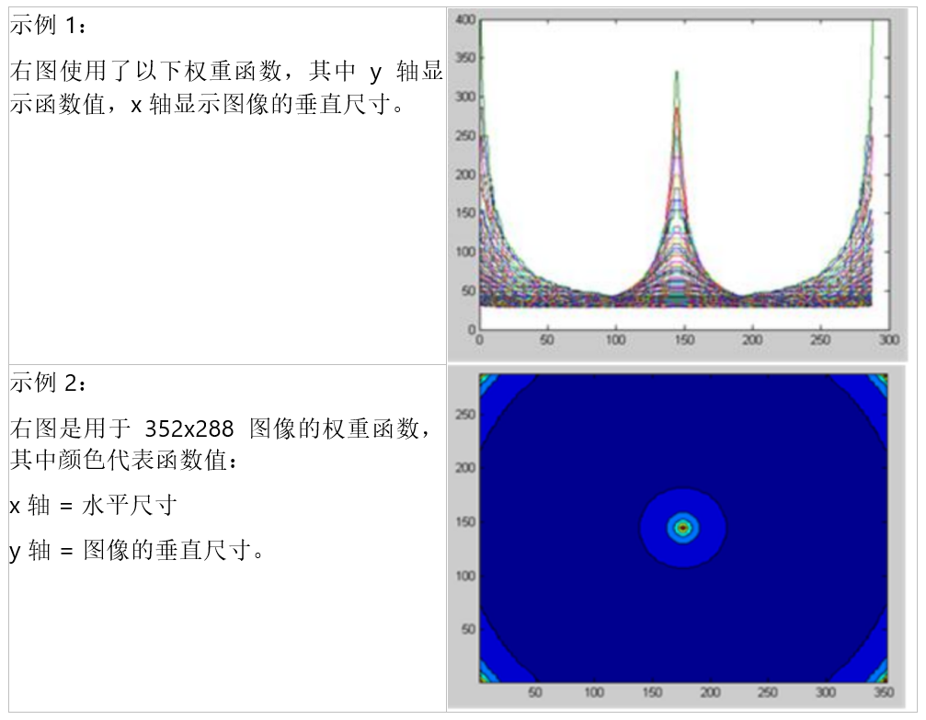

Enable Number of Pixel Weight - 启用加权，确保颜色误差在当前半径相同的情况下具有相同的权重，以便根据每个半径值的像素数量计算像差校正。

Use for CAC - 如果选中此复选框，计算出的参数将传输到CAC部分，用于校正输出图像。

当启用了"CA_Estimate"（色差估计）并且"Use for CAC"（用于CAC）被选中时，色差估计会一次性运行完成。
初始参数 色差估计部分的初始参数区域如下图所示。

Initial Parameters Area

初始参数用作色差校正函数估计的起点。如果已加载的测试图像存在参数值，则应在此输入；否则，应使用默认值。

Note：不要对初始系数参数使用零值，因为这将导致估计过程失败。

Parameter	Description
ratio k_xy	如果测试图像中的像素不是正方形的，那么在这种情况下需要这个比例。如果像素分辨率与图像的几何尺寸不相当，那么需要根据以下公式在这里指定比例： k x y = h s i z e v s i z e × a s p e c t r a t i o kxy=\frac{hsize}{vsize \times aspectratio} kxy=vsize×aspectratiohsize,果传感器具有正方形像素，则应使用默认值1。
red parameters	这个字段应该包含红色色分的多项式系数A、B和C的估计值。
blue parameters	这个字段应该包含蓝色色分的多项式系数A、B和C的估计值。
center horizontal offset	这个字段应该包含从图像中心的水平色差函数的已知水平偏移量。水平偏移必须以像素为单位指定。
center vertical offset	这个字段应该包含从图像中心的垂直色差函数的已知垂直偏移量。垂直偏移必须以图像行为单位指定。

表4-4 Parameter Description 迭代设置

该工具使用迭代方法来计算CAC（色差校正）参数。可以通过在文本字段中输入适当的值来将迭代次数限制为最大值。

Parameter	Description
Number of pre-iterations	第一步优化：在没有偏移搜索的情况下进行参数搜索，但考虑了偏移的起始值。
Number of offset iterations	第二步优化：不修改第一步的参数，但进行偏移搜索。这一步只有在启用了偏移搜索时才会执行。
Number of final iterations	第三步优化：使用第二步中的偏移值，并进行最终的参数优化。

表4-5 Iteration Settings Description 操作选项

最终结果：显示 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/84d958a5c69b4bc8ba092f9ae9691b6d.png) 参数估计的结果在"Final Results："部分显示。计算出的多项式系数和计算出的偏移量在此区域显示。此外，还显示了一些参数，这些参数是正确配置X5 ISP硬件所需的。这些参数包括：

x_norm_shift (x_ns)
x_norm_factor (x_nf)
y_norm_shift (y_ns)
y_norm_factor (y_nf)

CAC硬件的设计方式是，无论当前图像分辨率如何，从图像中心的最大距离始终被归一化为8位值。这是通过使用ISP_CAC X NORM和ISP_CAC Y NORM寄存器进行归一化的。这样做的原因是为了避免CAC硬件块的高门计数。

x_ns、y_ns、x_nf和y_nf的值在这里计算，需要被编译到相应的X5 ISP寄存器中。

如果结果仍然不够充分，可以通过点击"Copy"选项将计算出的参数复制到初始参数字段，以便进行另一次迭代运行。

4.7.4.4 CAC Section

工具中的色差校正（Chromatic Aberration Correction, CAC）部分用于对输出图像施加色差校正。

CA Estimate Display

色差估计（CA Estimate）部分负责计算色差的参数，然后这些参数会被应用到图像上。窗口顶部的"CAC_enable"复选框允许用户停用这一特性。

在显示区域的中间部分，通过绘制校正函数的图表来展示选定的红色和蓝色像素参数。该图表仅展示校正函数的水平分量，并已标准化，使得图像边缘的半径值为1。半径0代表图像的中心。

如果用户手动将校正参数输入到相应的文本框中，那么需要点击（Plot）选项来展示图表。

水平和垂直的限制值用于限制最大校正值，以适应硬件限制，这些限制通常与使用的行存储器量有关。

4.7.4.5 去马赛克和滤波器部分

X5 ISP中的色差校正特性作为去马赛克功能的集成部分实现，该功能负责对Bayer模式的颜色插值。CAC工具的这一部分用于指定测试图像的Bayer模式布局，并选择所需的滤波器功能。此外，这一部分还显示了插值测试图像的预览，如下图所示。

Demosaic and Filter GUI

通过激活图像预览左侧的相应Bayer模式复选框来选择Bayer模式。可以在预览图像上方的文本字段中定义颜色插值算法的边缘检测阈值。阈值的默认值为4。如果在这里定义了更高的值，则边缘检测算法检测到的边缘更少。较低的值会导致检测到更多的边缘。值255表示完全禁用边缘检测。

CAC硬件实现允许垂直校正向上/下±2像素。在减少色度滤波的情况下，可以实现最大偏移±3，甚至±4（寄存器ISP_CAC_CTRL）。

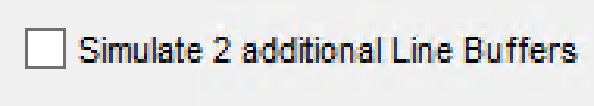

"Simulate 2 additional Line Buffers"复选框允许用户扩展垂直偏移。这允许将垂直向量裁剪设置为±3。在这种情况下不执行减少色度滤波。

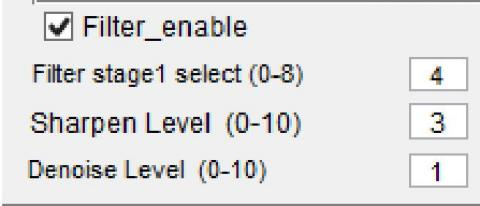

滤波器块可以在预览图像下方配置。文本字段"Filter stage1 select, Sharpen Level"、"锐化级别"和"Denoise Level"在X5 ISP编程指南第二部分：特性控制文档中有描述。

滤波器由三个阶段组成：

阶段1. 滤波器阶段1（值0...8），仅对色度（R-G，B-G）是一个3x3平均（模糊）滤波器
- 0：最大模糊
- 4：默认值，轻微模糊
- 8：不做任何操作
阶段2. 锐化（值0...10），仅亮度（G）
- 0：不做任何操作
- 1：轻微锐化
- 10：最大锐化
阶段3. 去噪（值1...10），亮度（G）和色度（R-G，B-G）
- 0：不做任何操作
- 1：轻微去噪（模糊）
- 10：最大去噪

"Lum_weight Off"复选框允许停用滤波器算法的一个特殊功能。这个功能有助于在暗区域比在亮区域更强烈地抑制噪声。由于后续处理链中的非线性Gamma校正，对比度和噪声在暗区域被强调，在亮区域被减弱。为了补偿这一点，纹理参数在与阈值比较之前，会根据5x5核心区域的平均亮度进行加权。

如果未选中"Filter_enable"复选框，则不执行任何滤波操作。

4.7.4.6 色彩校正部分

色彩校正部分如图下所示。

Color Correction GUI

为了成功计算CAC参数，测试图像需要有正确的白平衡；否则，工具中用于推导CAC参数的非线性优化函数可能无法收敛。因此，需要在这里指定正确的白平衡（WB）增益值。另外，也可以使用自动白平衡，这是工具中实现的简单灰度世界方法，用于推导WB增益值。灰度世界方法在这种情况下是完全足够的，因为使用的CAC测试图表是黑白的。只需在WB增益编辑字段下方勾选Auto White-Balance复选框即可。也可以插入正确的色彩校正矩阵（X-Talk Matrix）（这是可选的 - 它不影响参数估计过程，只影响最终图像输出）。这些参数需要通过CC工具针对生成CAC测试图像时使用的相同照明条件来推导。参数可以直接输入，也可以从CC工具生成的ASCII文本文件中加载。点击Load ASCII file选项来加载ASCII文本文件。

使用的传感器的黑电平值在色彩校正部分指定。黑电平的绝对值取决于在图像加载时在位宽对话框中选择的每像素分辨率。位宽选项是每像素10位或12位。

例如：

对于SMIA相机，10位图像的黑电平被确定为64十进制（8位图像为16十进制）。如果该图像以10位的内部处理位宽加载，黑电平需要设置为64。否则，如果选择了12位的处理位宽，则黑电平需要设置为256。

要激活黑电平校正，需要勾选ISP_bls_enable复选框，并在相应的文本字段black_value_A到black_value_D中输入值。字母A到D对应于Bayer模式的颜色。如下图所示，有四种配置可能。

Bayer Pattern Color Configurations

也可以指定全局增益值。使用是可选的，并且不影响CAC参数估计。默认的全局增益值为1。

4.7.4.7 Gamma校正部分

在RGB处理流水线的末端，可以应用Gamma校正。X5 ISP中的Gamma校正基于真实Gamma曲线的分段线性近似。通过勾选相应的复选框，可以改变曲线的分割方式，从等距切换到对数。通常，标准Gamma曲线使用对数轴。只有在要应用特殊曲线时，切换到等距轴才有意义。

工具可以通过在"Fill table with gamma"文本字段中输入所需的Gamma值，然后点击"Generate "选项来生成Gamma曲线的采样点的输出值。这将用计算出的值填充采样点的文本字段，并且相应的曲线将在对应的图表中绘制出来。近似曲线用蓝色绘制，而真实Gamma曲线用红色绘制。

可以通过在采样点的文本字段中输入值或通过加载包含这些值的文本文件来生成特殊曲线。加载文本文件时，需要点击"Load ASCII file"选项。

Gamma输出值始终基于每像素10位，这是在X5 ISP硬件中实现的。

需要通过勾选gamma_out_enable复选框来激活Gamma校正功能。否则，输出图像将不应用Gamma校正。

sRGB颜色空间的默认Curve校正值大约是Gamma 2.2。指定的Gamma值不影响CAC估计/校正的质量。

4.7.5 色彩处理控制

处理测试图像后，结果图像会显示出来。在下面图显示的Color Processing Control窗口中，展示了色彩处理功能，这些功能允许修改对比度、亮度、饱和度和色调。

Color Processing Control Window

这是一个对结果图像进行后处理的步骤，与之前的处理步骤无关。这个窗口的主要特点是可以通过按下Save Image选项将结果图像保存到文件中。这个选项允许保存处理后的图像以供进一步测量。

4.7.6 处理后图像显示

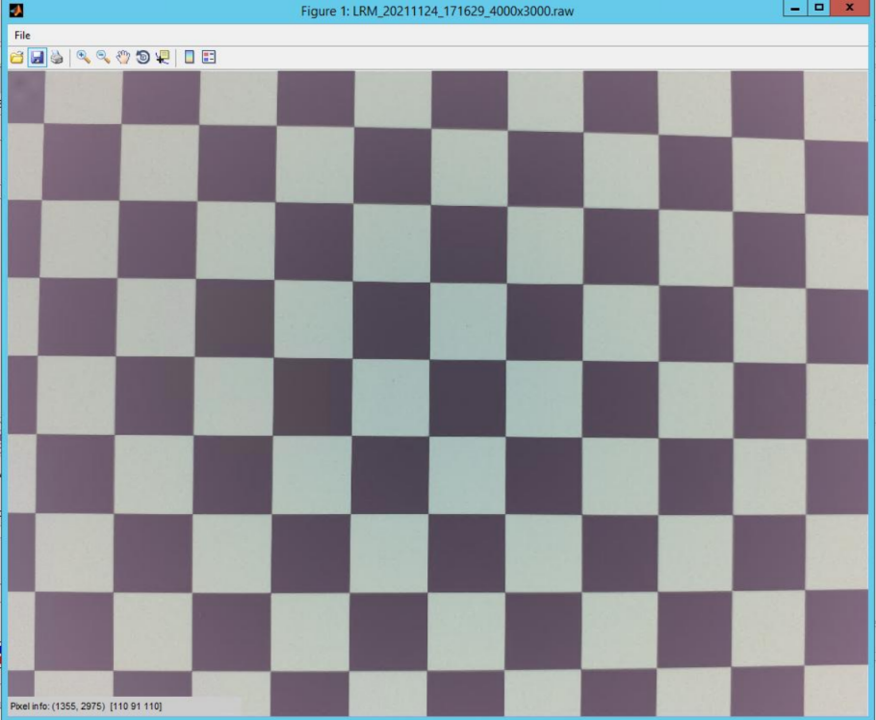

处理后的结果图像会在一个单独的窗口中显示，如下图所示。

Processed Image Display

根据工具部分的设置，所选的处理步骤将应用于图像。图像窗口允许根据MATLAB函数imshow进行缩放、平移和拾取像素值。

图像边缘显示了一些拉链状伪影。这些与CAC工具的边缘处理有关，它不对可见范围外的边缘像素做任何假设或估计。因此，可以看到一些伪影，这些伪影与CAC参数的处理无关。在X5 ISP硬件中，边缘像素的处理方式不同，因此边缘像素不会显示这些伪影。

4.7.7 测试图像

色差在只包含白色和黑色物体的图像中最容易观察到。在这些物体的边缘，可以看到色差。推荐的色差测试图案如下图所示。

Recommended Test Pattern for Chromatic Aberration

图像中的边缘越多，对参数的计算越有利。

尽管以下图中所示的替代图案没有第一个图案那么多的边缘，但它们也可以使用。

Alternate Test Patterns for Chromatic Aberration

图像应该完美聚焦。我们建议使用一个大于39英寸×27英寸的测试图表，从大约39英寸的距离拍摄。提供了Microsoft Visio文件和测试图案的高分辨率TIFF文件。

4.8 默认校准参数文件生成XML

4.8.1 Defect Pixel色彩校正

DPCC（Defect Pixel Color Correction，缺陷像素色彩校正）的校准数据提供在发布包中包含的dpcc_para.txt文件中。

4.8.2 自动曝光校准

自动曝光的校准数据提供在发布包中包含的aec_para.m和k_para.txt文件中。

aec_para.m

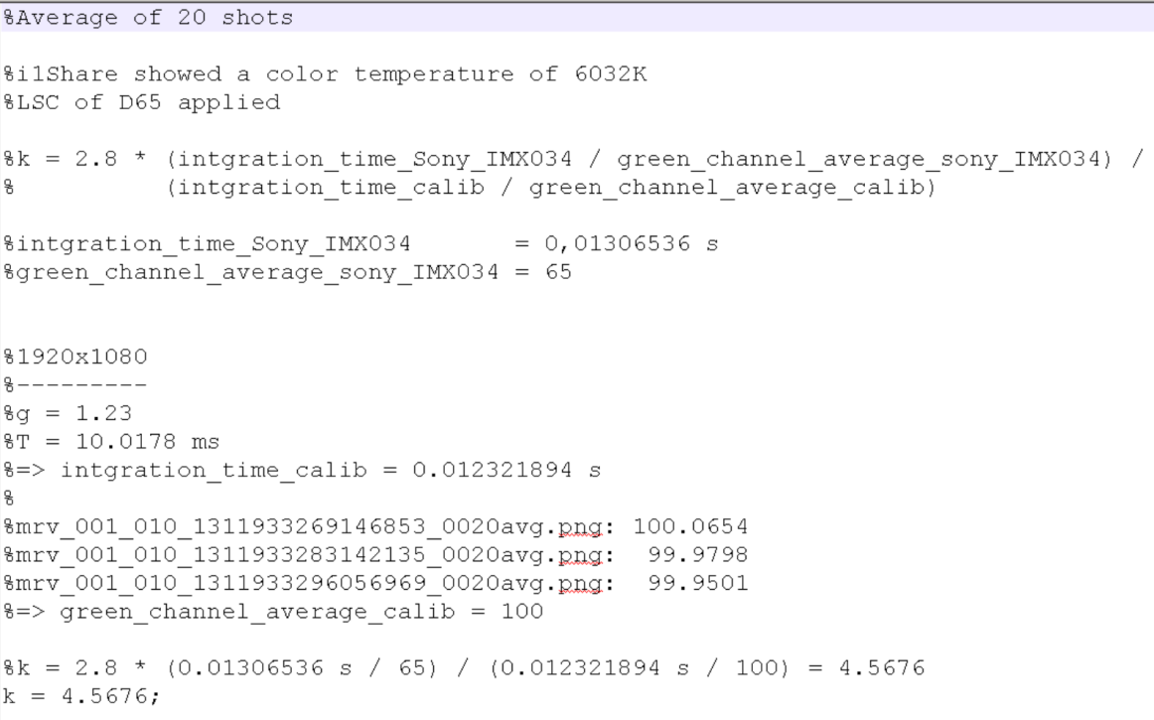

K因子与传感器对光的敏感度有关，并在k_para.txt文件中定义。

K因子与相机的ISO不同。ISO更像是传感器增益；它会根据光线变化，但K因子是一个固定的值，可以调整。K因子与传感器增益和曝光时间一起考虑，以确定场景是室内还是室外。

k_para.txt

4.8.3 HDR/Native HDR

原生HDR参数由传感器供应商提供。

HDR和原生HDR的校准数据提供在发布包中包含的hdr_para.txt文件中。

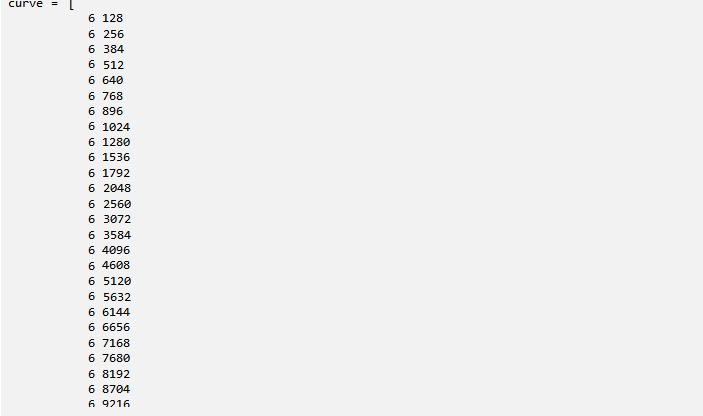

% HDR参数示例

4.8.4 光响应线性

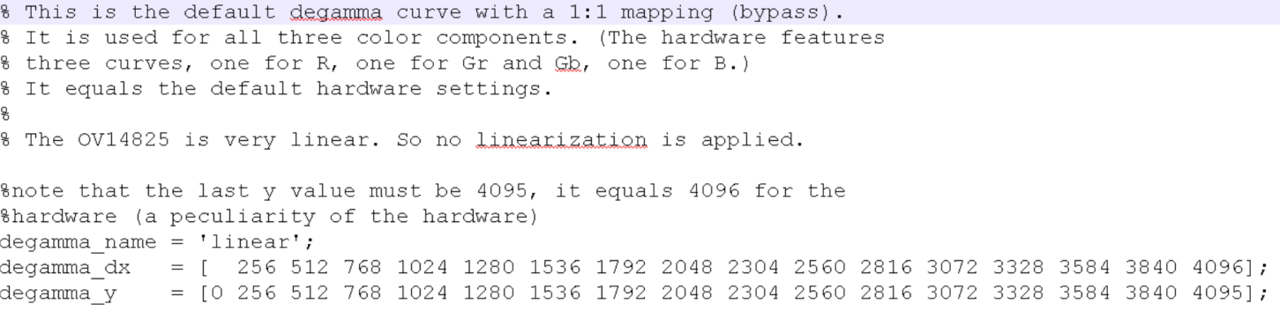

光响应线性的校准数据提供在发布包中包含的degamma_para.txt文件中。

大多数传感器具有良好的线性，因此可以使用degamma_para.txt文件提供默认参数。然而，如果传感器的线性不佳，可以使用传感器供应商提供的替代degamma参数。
