第十三章 LCD控制器

13.1 帧缓冲区（Frame Buffer）本质

scss 复制代码

┌─────────────────────────────────────────┐
│              物理内存（SDRAM）            │
│  ┌─────────────────────────────────────┐ │
│  │         帧缓冲区（Frame Buffer）      │ │
│  │   每个像素对应一个内存地址             │ │
│  │                                     │ │
│  │   像素(0,0)  像素(1,0)  像素(2,0)... │ │
│  │   [0x30000000] [0x30000002] [...]   │ │
│  │                                     │ │
│  │   像素(0,1)  像素(1,1)  像素(2,1)... │ │
│  │   [...]      [...]      [...]       │ │
│  │                                     │ │
│  └─────────────────────────────────────┘ │
│                   ↓ DMA自动传输            │
│  ┌─────────────────────────────────────┐ │
│  │         LCD控制器                    │ │
│  │   按扫描时序读出像素数据 → 显示屏      │ │  VCLK信号：每个时钟周期传输 1 个像素
│  └─────────────────────────────────────┘ │
└─────────────────────────────────────────┘

┌─────────────────────────────────┐
│  帧缓冲区 = 内存中的一块区域     │
│  • 每个像素对应内存中的若干位    │
│  • LCD控制器通过DMA自动读取显示  │
│  • CPU只需修改内存，无需操作硬件 │
└─────────────────────────────────┘

核心理解 ：显示的本质是内存到屏幕的DMA传输，CPU只需填内存，硬件自动刷新

像素格式：

格式	每像素位数	颜色表示	现代对应
8BPP	8位	调色板索引（256色）	已淘汰，理解原理
16BPP	16位	RGB565（5红6绿5蓝）	✅ 仍常用（资源受限设备）
24BPP	24/32位	RGB888/ARGB8888	✅ 现代主流

💡 关键公式 ：

帧缓冲区大小 = 分辨率 × 每像素字节数

例：800×480 @ 16BPP = 800×480×2 = 768KB

13.2 显示时序

scss 复制代码

一帧图像的扫描过程（Z字形）：

VSYNC脉冲 ─┐
           │  ↑ 垂直同步（帧开始）
           ▼  │
           ┌──┴────────────────────────┐
           │ 上边框（VSPW+VBPD行无效数据） │
           │                             │
           ┌──┬──┬──┬──┬──┬──┬──┬──┐     │
HSYNC→     │  │  │  │  │  │  │  │  │ ... │  ← 有效显示区
脉冲       │  │  │  │  │  │  │  │  │     │    (LINEVAL+1行)
           │  │  │  │  │  │  │  │  │     │
           └──┴──┴──┴──┴──┴──┴──┴──┘     │
           │  左边框  有效像素  右边框     │
           │  (HBPD) (HOZVAL+1) (HFPD)   │
           │                             │
           │  下边框（VFPD行无效数据）    │
           └─────────────────────────────┘

关键参数（现代DRM驱动中叫"display timing"）：
- VSYNC/HSYNC：同步脉冲宽度
- VBP/VFP：垂直前后肩（上下黑边）
- HBP/HFP：水平前后肩（左右黑边）
- CLK：像素时钟频率

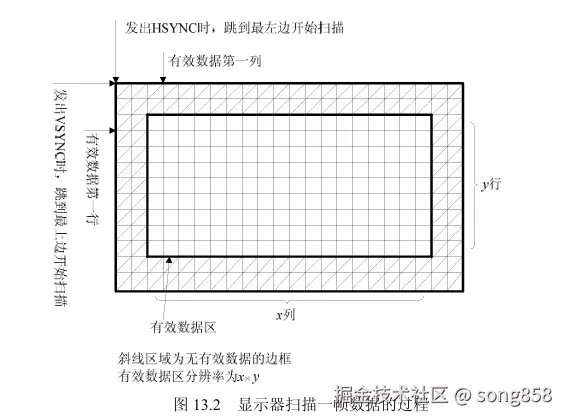

13.2.1 一帧是怎么"扫"出来的？

ini 复制代码

假设分辨率：800×480（宽×高）

🎬 垂直扫描过程（从上到下）：

① VSYNC 脉冲（VSPW=2 行）
   [无效][无效] ← 上方黑边（部分）

② 后肩等待（VBPD=10 行）
   [无效]×10 ← 上方黑边（剩余）

③ 有效数据（LINEVAL=479 → 480 行）✅
   [有效行 0]  ← 屏幕第 1 行
   [有效行 1]  ← 屏幕第 2 行
   ...
   [有效行 479]← 屏幕第 480 行

④ 前肩等待（VFPD=20 行）
   [无效]×20 ← 下方黑边

⑤ 下一个 VSYNC 脉冲 → 回到①，开始新一帧


🎬 水平扫描过程（每行从左到右）：

对每一行重复：
① HSYNC 脉冲（HSPW=4 像素）
   [无效]×4 ← 左侧黑边（部分）

② 后肩等待（HBPD=40 像素）
   [无效]×40 ← 左侧黑边（剩余）

③ 有效数据（HOZVAL=799 → 800 像素）✅
   [像素 0][像素 1]...[像素 799] ← 屏幕显示

④ 前肩等待（HFPD=10 像素）
   [无效]×10 ← 右侧黑边

⑤ 下一个 HSYNC → 回到①，开始下一行

13.2.2 水平方向（行）与垂直方向（帧）的嵌套关系：

水平方向 (Horizontal Timing)：刷出一行

当你看到屏幕上的一行文字时，背后发生了这些事：

HSPW (同步脉冲)： 刷子发出"咔哒"一声，准备开始新的一行。
HBPD (后肩)： 刷子挪到纸张边缘，还没开始动笔。
HOZVAL (有效数据)： 刷子疯狂输出，这才是你屏幕上的 <math xmlns="http://www.w3.org/1998/Math/MathML"> 640 640 </math>640 或 <math xmlns="http://www.w3.org/1998/Math/MathML"> 1024 1024 </math>1024 个像素。
HFPD (前肩)： 刷子到了纸张右边缘，停笔，准备下一行动作。

垂直方向 (Vertical Timing)：刷出一屏

把上面的"行"看作一个整体。刷出一屏（一帧）的过程：

VSPW (同步脉冲)： 发出信号，准备刷全新的第一帧。
VBPD (后肩)： 刷子挪到屏幕顶端，等待几行的时间。
LINEVAL (有效行)： 刷子一行一行地刷，刷够 <math xmlns="http://www.w3.org/1998/Math/MathML"> 480 480 </math>480 行或 <math xmlns="http://www.w3.org/1998/Math/MathML"> 768 768 </math>768 行。
VFPD (前肩)： 刷到底部，等待一会儿，准备回到顶端刷下一帧。

13.2.3 为什么会有这些"无效"的参数（Porch）？

VSPW、VBPD、VFPD （垂直方向）和 HSPW、HBPD、HFPD （水平方向），统称为 "消隐期" 。

历史原因： 以前的电子束扫完一行回到左边（回扫）需要时间。
一句话 ： "肩" = 同步信号和有效数据之间的"缓冲带" ，确保显示稳定。

13.2.4 时序参数

像素时钟频率计算

ini 复制代码

VCLK = 水平总像素 × 垂直总行数 × 刷新率

例如：1024×768@60Hz
水平总像素 = HSPW + HBP + 1024 + HFP ≈ 1344（含消隐期）
垂直总行数 = VSPW + VBP + 768 + VFP ≈ 806（含消隐期）

VCLK = 1344 × 806 × 60 ≈ 65 MHz

现代MIPI DSI/LVDS接口速率更高：
4K@60Hz ≈ 594 MHz（需压缩或双通道）

帧率计算

参数	公式	说明
像素时钟	VCLK = HCLK / [(CLKVAL+1)×2]	S3C2440特定
帧率	FrameRate = VCLK / (总像素 × 总行数)	通用
总像素	(HSPW+1)+(HBPD+1)+(HOZVAL+1)+(HFPD+1)	含消隐
总行数	(VSPW+1)+(VBPD+1)+(LINEVAL+1)+(VFPD+1)	含消隐

帧缓冲区大小计算

ini 复制代码

帧缓冲区大小 = 宽度 × 高度 × 每像素字节数

例1：1920×1080, 32BPP(4字节)
大小 = 1920 × 1080 × 4 = 8,294,400 字节 ≈ 7.9 MB

例2：双缓冲（前台/后台切换）
总需内存 = 7.9 MB × 2 = 15.8 MB

设计原则：

先确定分辨率（HOZVAL+1, LINEVAL+1）
根据LCD手册设置最小要求的porch/sync值
计算所需VCLK = 目标帧率 × 总像素 × 总行数
反推CLKVAL，取整后验证实际帧率
微调porch使帧率精确到目标值（如60.00Hz）

13.3 # 帧缓冲区像素寻址

ini 复制代码

// 书中代码（16BPP示例）
uint16_t *addr = (uint16_t*)fb_base_addr + (y * xsize + x);
*addr = color;  // 写入像素

一句话定义：这是把屏幕二维坐标 (x, y) 翻译成内存一维物理地址的"核心翻译器" 。

所有 GUI 库（LVGL/Qt/FreeType）的底层渲染，最终都会落到这行数学计算上。

公式逐段拆解

部分	含义	生活类比
`fb_base`	帧缓冲区起始地址（RAM 中的一块内存）	🖼️ 画布的左上角起点
`y * xsize`	跳过上面 `y` 整行的像素总数	📏 先往下走 `y` 行（每行 `xsize` 个像素）
`+ x`	在当前行里，向右偏移 `x` 个像素	➡️ 再往右走 `x` 步
`* (bpp/8)`	把"第几个像素"转成"第几个字节"	📦 16位色=2字节/像素，32位色=4字节/像素

求像素 (x=100, y=50) 的内存地址：

1.y * xsize = 50 * 800 = 40,000 ← 跳过前50行
2.+ x = 40,000 + 100 = 40,100 ← 在第50行向右100步
3.* (16/8) = 40,100 * 2 = 80,200 ← 转成字节偏移
4.+ fb_base = 0x30000000 + 80200 ← 最终物理地址

核心认知

认知	说明	工程意义
内存是线性的	屏幕没有"二维数组"，只有一块连续 RAM	理解为什么需要 `y*xsize+x`
bpp 决定步长	16位色跳2字节，32位色跳4字节	选错步长 = 画面错位/花屏
GUI 库只是封装	LVGL/Qt 的 `lv_draw_rect()` 底层还是循环算地址+写内存	调试显示问题直接看帧缓冲区

第十四章 ADC

14.1 定义

ADC是模拟到数字转换器（Analog-to-Digital Converter）缩写，主要用于将连续传输的模拟信号转换为数字信号，便于数字系统（如中央处理器CPU、微控制器MCU等）对传输信息进行快速处理和分析。

ini 复制代码

┌─────────────────────────────────────────┐
│           物理世界（模拟）              │
│    温度、压力、光照、电压...             │
│           ↓ 传感器转换                   │
│    0~3.3V 连续变化的电压                 │
│           ↓ ADC采样                     │
│    ┌─────────────┐                     │
│    │  采样保持    │ ◄── 关键！冻结瞬间值  │
│    │  (S/H)      │                     │
│    └──────┬──────┘                     │
│           ↓ 量化                        │
│    0~1023（10位）离散值                 │
│           ↓ 数字输出                     │
│    二进制数据（0x000~0x3FF）             │
└─────────────────────────────────────────┘
           ↓
┌─────────────────────────────────────────┐
│           数字世界（CPU处理）             │
│    电压值 = ADC值 × 参考电压 / 2^位数    │
│    例：512 × 3.3V / 1024 = 1.65V        │
└─────────────────────────────────────────┘

14.2 相关参数

参数	含义	现代对应
分辨率	位数（10/12/16/24位）	决定精度
采样率	KSPS/MSPS （必须 ≥ 信号最高频率的 2 倍（奈奎斯特定理））	决定能采多快
参考电压	Vref（3.3V/5V/2.5V）	决定量程
INL/DNL	积分/微分非线性	决定精度
SNR	信噪比	决定有效位数

量化误差

量化误差是 ADC 用"有限个数字台阶"去逼近"连续模拟电压"时，必然产生的"舍入差值"。

它不是故障，而是数字化的物理定律

scss 复制代码

 ADC 同理：
真实电压：1.653 V
10位ADC只能输出：1.651 V (对应512) 或 1.654 V (对应513)
误差：-0.002 V 或 +0.001 V

LSB (Least Significant Bit) ：ADC 能分辨的最小电压台阶
LSB = Vref / 2^N （N 为 ADC 位数）
量化误差永远在 [-0.5 LSB, +0.5 LSB] 之间

ADC位数	台阶数 (2^N)	LSB 大小	最大量化误差
10位	1024	3.3V / 1024 ≈ 3.22 mV	±1.61 mV
12位	4096	3.3V / 4096 ≈ 0.81 mV	±0.40 mV
16位	65536	3.3V / 65536 ≈ 0.05 mV	±0.025 mV

实际开发中如何应对？

方法	原理	适用场景	代码/硬件示例
① 提高分辨率	直接缩小 LSB	对精度要求高的传感器（如称重、医疗）	换 24bit ADC（如 HX711）
② 软件滤波	平均/中值/卡尔曼打散随机误差	常规物联网设备（温湿度、电池电压）	`avg = (raw1+raw2+raw3+raw4)/4`
③ 过采样+抽取	以 N 倍速率采样，求和后右移	想用软件"骗"出更高精度	16倍过采样可等效+2bit精度
④ 加抖动 (Dithering)	注入微小噪声打散量化台阶	音频/高精度测量防"死区"	硬件加白噪声 / 软件加随机数

✅ 嵌入式最常用组合 ：中值滤波（去毛刺） + 滑动平均（压误差） + 合理选ADC位数

14.3 ADC 通道复用与采样率缩水

ADC 通道复用

本质: 芯片为了省面积、降功耗、控成本，只做了 1 个 ADC 核心，前面加了个"电子开关"轮流接通多个引脚。总采样时间固定，分的人多了，每人分到的次数自然变少。

大多数芯片其实内部只有 1 个 ADC 转换器，但有 8~16 个 引脚，它们是轮询工作的。

结构示意

python 复制代码

引脚 AIN0 ──┐
引脚 AIN1 ──┤
...         ├─→ 多路选择器 (MUX) ──→ 唯一的 ADC 核心 ──→ 数字结果
引脚 AIN7 ──┘

模块	作用	为什么这样设计
MUX（多路开关）	用 MOSFET 电子开关轮流接通指定引脚	节省芯片面积，8 引脚只需 1 套 ADC
ADC 核心	执行真正的采样+量化+编码	高精度 ADC 占面积大、耗电高、成本高
切换稳定时间	开关切换后，内部电容需充电到稳定电压	物理定律，无法消除（通常几百 ns~几 μs）

采样率"缩水"

scss 复制代码

实际每通道采样率 ≈ 总采样率 ÷ (通道数 × 切换开销系数)

举例：

标称最大：500 KSPS（总）
单通道使用：≈ 450~500 KSPS
8 通道轮询：500K ÷ 8 ≈ 62.5K（实际约 40~50K，扣除切换时间）

第十五章移植U-Boot

系统上电之后，需要一段程序来进行初始化：关闭 WATCHDOG、改变系统时钟、初始化存储控制器、将更多的代码复制到内存中等。如果它能将操作系统内核复制到内存中运行，无论从本地（比如Flash）还是从远端（比如通过网络），就称这段程序为Bootloader。

可以增强Bootloader 的功能，比如增加网络功能、从 PC 上通过串口或网络下载文件、烧写文件、将Flash上压缩的文件解压后再运行等，这就是一个功能更为强大的Bootloader，也称为Monitor。

Bootloader 的三个使命：

硬件初始化： 关看门狗、调时钟、初始化内存控制器（这是最关键的，没有内存，C 语言的栈都跑不起来）。
加载内核： 把压缩的 Linux 内核镜像从非易失性存储（NAND Flash/SD卡）拷贝到内存中。
启动内核： 设置好启动参数（命令号），然后把 CPU 控制权交给 Linux。

15.1 Bootloader 的「两阶段启动模型」

复制代码

Stage 1（汇编）：纯硬件初始化
• 关看门狗、关中断、设 CPU 模式
• 初始化 SDRAM（让内存可用）
• 设置栈指针（SP）
• 把 Stage 2 代码从 Flash 拷贝到 RAM
• 跳转到 Stage 2 的 C 入口

Stage 2（C语言）：复杂逻辑与系统交接
• 初始化串口/网络/Flash 驱动
• 检测内存映射
• 加载 Linux 内核 & 根文件系统到 RAM
• 准备启动参数
• 跳转到内核入口

✅ 现代意义：现代 U-Boot 仍保留此架构，只是 Stage 1 极短，大部分工作由 SPL（Secondary Program Loader）和 U-Boot Proper 分担。

15.2 U-Boot分析与移植

15.2.1 常用Bootloader介绍

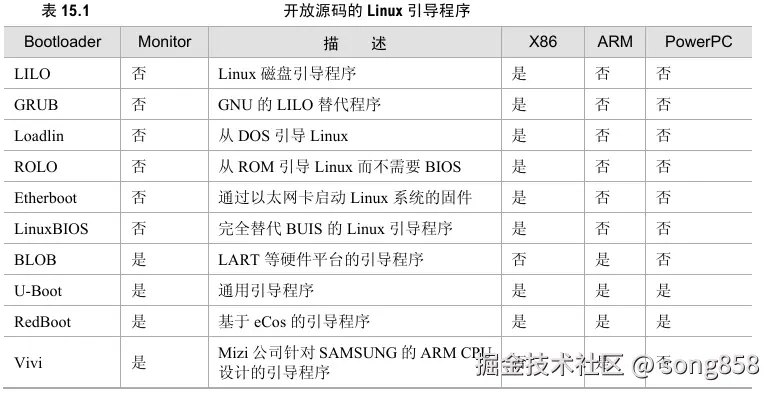

现在Bootloader种类繁多，它们各有特点，下面列出Linux的开放源代码的Bootloader及其支持的体系架构，如表15.1所示。

15.2.2 U-Boot

「U-Boot 不是用来从头写的，是用来配置、裁剪和调试的。」

在 2026 年，我们的开发哲学是：基于成熟单板进行"差异化配置"。

1. 配置化思维 (Defconfigs)

思想： 现代 U-Boot 拥有数千个单板的支持。不需要从头写，而是找到一个"相似的模板"。

掌握点： 学习如何使用 make menuconfig 这种图形化工具，而不是去改 .h 文件。会看到成百上千个功能开关（比如要不要开启网络功能、要不要支持 USB）。

2. 设备树 (Device Tree - DTS)

思想： 过去硬件信息写死在 C 代码里；现在硬件信息写在一个类似 JSON 的文本文件里（.dts）。
掌握点： 即使是 U-Boot，现在也广泛使用设备树来描述硬件。这样改硬件时，不需要重新编译整个 U-Boot，只需要改这个文本文件。

15.2.3 U-Boot 如何把 Linux 内核"叫醒"？

手册中用 tag 结构体（ATAGs）传参，现代已全面替换为设备树（FDT） ，但交互逻辑不变：

步骤	手册做法（旧）	现代做法（新）	关键点
加载内核	`nboot`/`tftp` 读到 RAM	同左，支持 FIT 镜像打包	知道内核在 RAM 的哪个地址
传递参数	`ATAG_CORE`/`ATAG_MEM`/`ATAG_CMDLINE`	设备树 Blob (`bootm`/`bootz` 自动加载)	理解 `console=ttySAC0 root=/dev/mmcblk0p2` 怎么来的
跳转内核	`theKernel(0, mach_id, atags_addr)`	`bootm`/`booti` 自动处理寄存器设置	知道 R0=0, R1=板级ID/0, R2=DTB地址的约定

15.2.4 U-Boot 命令行与环境变量

ruby 复制代码

# ① 网络下载（替代串口，速度快100倍）
tftp 0x30000000 uImage
nfs 0x30000000 192.168.1.10:/rootfs.img

# ② 烧写 Flash
nand erase 0x0 0x400000
nand write 0x30000000 0x0 ${filesize}

# ③ 自动启动配置（产品发布用）
setenv bootcmd 'nand read 0x30000000 0x0 0x400000; bootm 0x30000000'
setenv bootargs 'console=ttySAC0,115200 root=/dev/mtdblock2 rootfstype=yaffs2'
saveenv

# ④ 调试神命令
md 0x30000000 10   # 查内存
mw 0x30000000 0x12 3 # 改内存
go 0x30000000      # 跑裸机程序

15.2.5 编译与配置逻辑

现代 U-Boot 已改用 Kbuild/Kconfig（和 Linux 内核一致）

scss 复制代码

配置阶段：选择板子 → 生成 .config → 决定编译哪些驱动
编译阶段：链接脚本(.lds) 决定代码在 Flash/RAM 的布局
输出阶段：生成 u-boot.bin (烧录用) / u-boot.imx (含头校验)

15.3 现代 U-Boot 启动流程

复制代码

上电 → Boot ROM → SPL → U-Boot → Linux → 用户程序

① 上电瞬间：硬件自动动作

markdown 复制代码

 CPU 复位 → 从固定地址 0x00000000 取第一条指令
                   ↓
                 这个地址映射到芯片内部的 Boot ROM（厂商固化，不可改）

✅ Boot ROM 代码是 NXP 写的，只需要知道它"会找启动设备"。

② Boot ROM：找"第一级引导"

arduino 复制代码

🔍 Boot ROM 做的事：
1. 检测启动引脚（BOOT_MODE）→ 决定从 SD/eMMC/USB/NAND 启动
2. 读取设备前 4KB（IVT + DCD + SPL）
3. 校验 CRC → 加载 SPL 到内部 SRAM（128KB）
4. 跳转到 SPL 入口

📦 SPL 是什么？
• 全称：Secondary Program Loader
• 大小：< 128KB（必须塞进芯片内部小内存）
• 任务：初始化 DDR + 加载完整 U-Boot

③ SPL：初始化内存 + 加载 U-Boot

arduino 复制代码

 ① 初始化 DDR 控制器（让 512MB 内存可用）
 ② 从 eMMC/SD 读 U-Boot.bin 到 DDR 0x87800000
 ③ 跳转到 U-Boot 入口

④ U-Boot Proper：我们主要配置的部分

markdown 复制代码

🎯 U-Boot 的核心任务：
1. 初始化串口 → 让你能看到打印
2. 初始化网络/存储 → 能下载、能读写
3. 解析设备树 → 知道板子上有哪些硬件
4. 加载 Linux 内核 + 设备树 + 启动参数
5. 跳转到 Linux 入口

实际开发中的 U-Boot 操作

yaml 复制代码

# ① 串口连接开发板（SecureCRT / minicom）
# 波特率：115200，上电后看到：

U-Boot 2023.04 (Apr 11 2024 - 10:20:30 +0800)

CPU:   Freescale i.MX6ULL rev1.1 900 MHz
DRAM:  512 MiB
MMC:   FSL_SDHC: 0, FSL_SDHC: 1
In:    serial
Out:   serial
Err:   serial
Net:   eth0: ethernet@2188000
Hit any key to stop autoboot:  2  1  0  ← 按任意键中断自动启动

=>  # 出现这个提示符，说明进入 U-Boot 命令行！

常用 U-Boot 命令（现代版）

ruby 复制代码

# 🔍 查看环境变量（启动参数都存在这）
=> printenv

# 📋 关键变量解释：
bootargs=console=ttymxc0,115200 root=/dev/mmcblk1p2 rootwait
#        ↑串口控制台      ↑根文件系统在 eMMC 分区 2

bootcmd=run findfdt; load mmc 1:1 ${fdt_addr_r} ${fdtfile}; \
        load mmc 1:1 ${kernel_addr_r} zImage; \
        bootz ${kernel_addr_r} - ${fdt_addr_r}
#        ↑加载设备树   ↑加载内核   ↑启动内核

# 🌐 网络下载内核（开发时常用）
=> setenv serverip 192.168.1.100    # 主机 IP
=> setenv ipaddr 192.168.1.50        # 开发板 IP
=> tftp ${kernel_addr_r} zImage     # 下载内核到内存
=> tftp ${fdt_addr_r} imx6ull-14x14-evk.dtb  # 下载设备树
=> bootz ${kernel_addr_r} - ${fdt_addr_r}    # 启动

# 💾 烧写到 eMMC（产品发布用）
=> mmc dev 1                          # 选择 eMMC
=> mmc write ${kernel_addr_r} 0x400 0x2000  # 烧内核到偏移 0x400

# 🔧 修改启动参数（比如改根文件系统）
=> setenv bootargs 'console=ttymxc0,115200 root=/dev/mmcblk1p3 rootwait'
=> saveenv  # ⚠️ 必须 saveenv 否则重启失效！

⑤ 跳转到 Linux

scss 复制代码

// U-Boot 启动内核的核心代码（简化）
void do_bootz(cmd_tbl_t *cmdtp, ...) {
    // ① 准备启动参数（设备树 + 命令行）
    setup_kernel_args(bd, bootargs);

    // ② 关闭缓存、中断，切换到 SVC 模式
    prepare_for_linux();

    // ③ 跳转到内核入口（0x80008000 是 ARM Linux 约定）
    void (*kernel_entry)(int, char**, struct tag*) =
        (void *)KERNEL_RAM_BASE;

    kernel_entry(0, NULL, (struct tag*)bd->bi_boot_params);
    //        ↑  ↑         ↑
    //       R0=0  R1=0   R2=设备树地址（现代用设备树，ATAGs 已废弃）
}

⑥ Linux Kernel 启动

markdown 复制代码

🐧 Linux 启动后：
1. 解压内核（zImage → Image）
2. 初始化内存管理、进程调度
3. 挂载根文件系统（/dev/mmcblk1p2）
4. 执行 /sbin/init → 启动用户程序

📺 你看到的：
[    0.000000] Linux version 6.1.55 ...
[    1.234567] mmc1: new high speed SDHC card at address 1234
[    2.345678] EXT4-fs (mmcblk1p2): mounted filesystem
[    3.456789] systemd[1]: Started Update UTMP about System Boot/Shutdown.

# 最后出现登录提示：
imx6ull-evk login:

韦东山开发手册阅读笔记（五）

第十三章 LCD控制器

13.1 帧缓冲区（Frame Buffer）本质

像素格式：

13.2 显示时序

13.2.1 一帧是怎么"扫"出来的？

13.2.2 水平方向（行）与 垂直方向（帧）的嵌套关系：

水平方向 (Horizontal Timing)：刷出一行

垂直方向 (Vertical Timing)：刷出一屏

13.2.3 为什么会有这些"无效"的参数（Porch）？

13.2.4 时序参数

像素时钟频率计算

帧率计算

帧缓冲区大小计算

设计原则：

13.3 # 帧缓冲区像素寻址

公式逐段拆解

核心认知

第十四章 ADC

14.1 定义

14.2 相关参数

量化误差

14.3 ADC 通道复用与采样率缩水

ADC 通道复用

采样率"缩水"

第十五章移植U-Boot

15.1 Bootloader 的「两阶段启动模型」

15.2 U-Boot分析与移植

15.2.1 常用Bootloader介绍

15.2.2 U-Boot

1. 配置化思维 (Defconfigs)

2. 设备树 (Device Tree - DTS)

15.2.3 U-Boot 如何把 Linux 内核"叫醒"？

15.2.4 U-Boot 命令行与环境变量

15.2.5 编译与配置逻辑

15.3 现代 U-Boot 启动流程

① 上电瞬间：硬件自动动作

② Boot ROM：找"第一级引导"

③ SPL：初始化内存 + 加载 U-Boot

④ U-Boot Proper：我们主要配置的部分

实际开发中的 U-Boot 操作

常用 U-Boot 命令（现代版）

⑤ 跳转到 Linux

⑥ Linux Kernel 启动

13.2.2 水平方向（行）与垂直方向（帧）的嵌套关系：
