Spring AI Alibaba 1.1.2.2 项目源码深度解析

1. 项目概述

1.1 项目简介

Spring AI Alibaba 是阿里云基于 Spring AI 框架开发的 AI 应用开发平台，提供了一整套用于构建 AI 应用的组件和工具。项目版本为 1.1.2.2 ，基于 Spring Boot 3.5.8 和 Spring AI 1.1.2 构建。

1.2 技术栈

组件	版本	说明
Java	17+	最低JDK版本要求
Spring Boot	3.5.8	基础框架
Spring AI	1.1.2	AI核心框架
DashScope SDK	2.15.1	阿里云DashScope API SDK
Nacos	3.1.0	服务注册与配置中心
Reactor	-	响应式编程框架

2. 架构总览

2.1 整体架构图

复制代码

2.2 模块依赖关系

复制代码

3. 模块结构分析

3.1 核心模块清单

模块名称	路径	核心职责
`spring-ai-alibaba-bom`	`/spring-ai-alibaba-bom`	BOM依赖管理
`spring-ai-alibaba-graph-core`	`/spring-ai-alibaba-graph-core`	状态图执行引擎
`spring-ai-alibaba-agent-framework`	`/spring-ai-alibaba-agent-framework`	Agent框架与ReAct实现
`spring-ai-alibaba-studio`	`/spring-ai-alibaba-studio`	Studio Web模块
`spring-ai-alibaba-sandbox`	`/spring-ai-alibaba-sandbox`	沙箱执行环境

3.2 Starter模块清单

STARTER名称	功能说明
`spring-ai-alibaba-starter-a2a-nacos`	A2A协议与Nacos服务发现
`spring-ai-alibaba-starter-config-nacos`	Nacos配置中心集成
`spring-ai-alibaba-starter-graph-observation`	可观测性支持（Micrometer）
`spring-ai-alibaba-starter-builtin-nodes`	内置节点类型（LLM、工具、HTTP等）
`spring-ai-alibaba-starter-agentscope`	AgentScope流程编排

3.3 Admin模块结构

复制代码

spring-ai-alibaba-admin/
├── spring-ai-alibaba-admin-server-core      # 核心服务
├── spring-ai-alibaba-admin-server-openapi   # OpenAPI接口
├── spring-ai-alibaba-admin-server-runtime   # 运行时领域模型
├── spring-ai-alibaba-admin-server-start     # 启动模块
└── frontend/                                 # 前端UI

4. 核心组件详解

4.1 状态图核心（Graph Core）

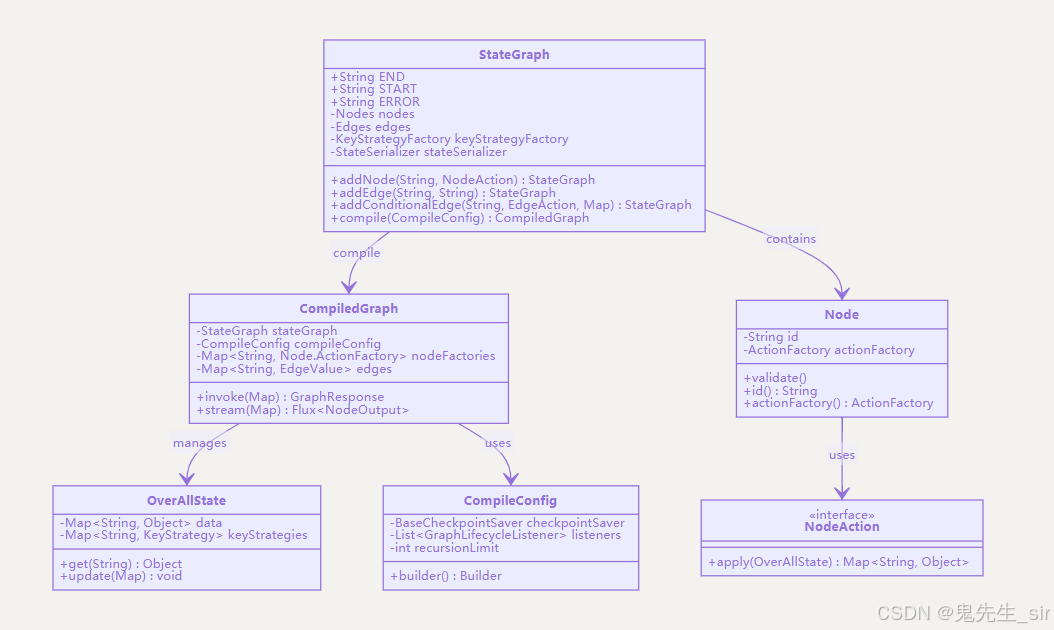

4.1.1 类层次结构

4.1.2 StateGraph 核心类分析

类位置 : com.alibaba.cloud.ai.graph.StateGraph

核心职责: 状态图定义与编译入口，提供DSL风格的图构建API

关键属性:

属性名	类型	说明
`nodes`	`Nodes`	节点集合
`edges`	`Edges`	边集合
`keyStrategyFactory`	`KeyStrategyFactory`	状态键策略工厂
`stateSerializer`	`StateSerializer`	状态序列化器

关键方法:

java 复制代码

// 添加普通节点
public StateGraph addNode(String id, NodeAction action)

// 添加异步节点
public StateGraph addNode(String id, AsyncNodeAction action)

// 添加普通边
public StateGraph addEdge(String sourceId, String targetId)

// 添加条件边
public StateGraph addConditionalEdge(String sourceId, EdgeAction condition,
                                     Map<String, String> mappings)

// 编译为可执行图
public CompiledGraph compile(CompileConfig compileConfig)

4.1.3 CompiledGraph 核心类分析

类位置 : com.alibaba.cloud.ai.graph.CompiledGraph

核心职责: 已编译状态图的执行引擎，支持同步和异步执行

线程安全 : 使用 Node.ActionFactory 而非实例存储，确保线程安全

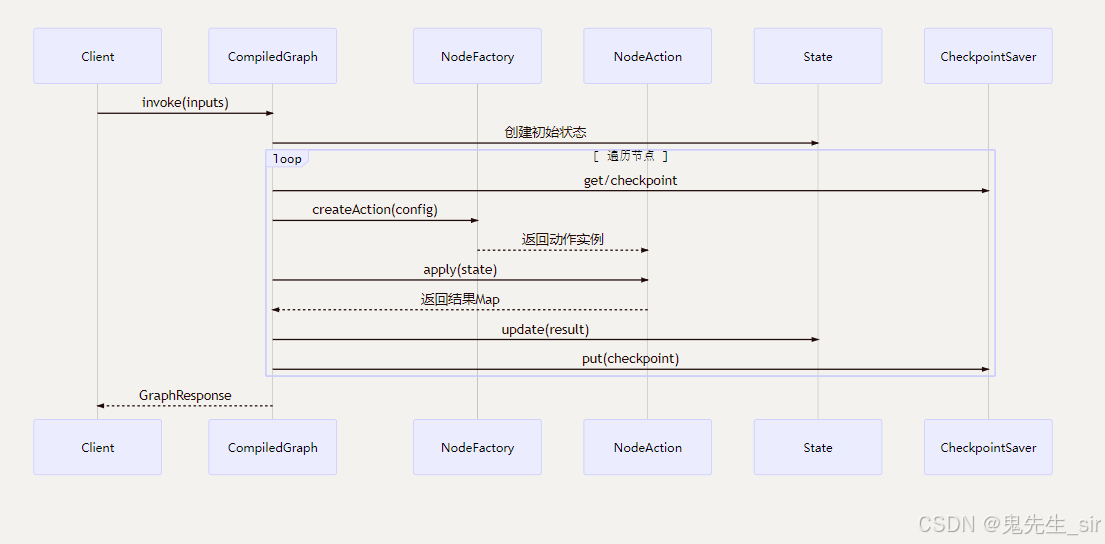

执行流程:

4.2 Agent框架

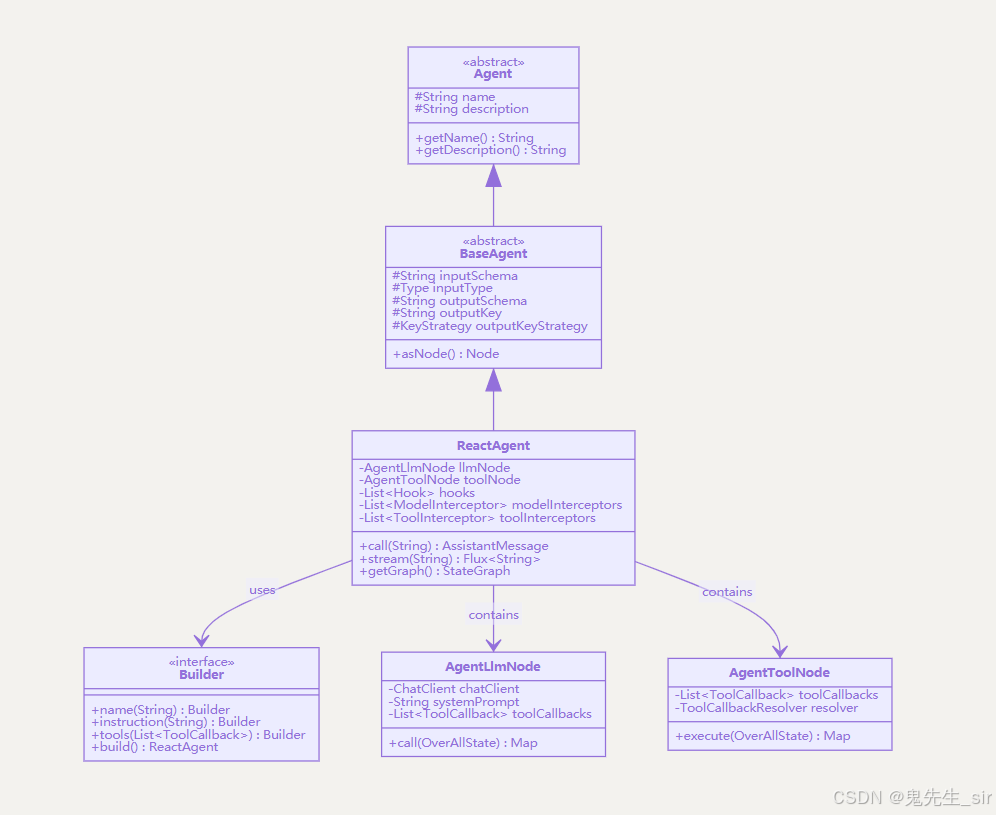

4.2.1 类层次结构

4.2.2 ReactAgent 核心类分析

类位置 : com.alibaba.cloud.ai.graph.agent.ReactAgent

核心职责: 实现 ReAct（Reasoning + Acting）模式的智能体，支持工具调用和多轮对话

设计特点:

基于状态图实现Agent循环
支持 Hook 机制扩展
支持拦截器链（Interceptor Chain）
线程安全的并发处理

核心属性:

属性名	类型	线程安全	说明
`threadIdStateMap`	`ConcurrentMap`	是	线程状态存储
`llmNode`	`AgentLlmNode`	是	LLM调用节点
`toolNode`	`AgentToolNode`	是	工具执行节点
`hooks`	`List<Hook>`	否（构建时确定）	Hook列表
`modelInterceptors`	`List<ModelInterceptor>`	否	模型拦截器
`toolInterceptors`	`List<ToolInterceptor>`	否	工具拦截器

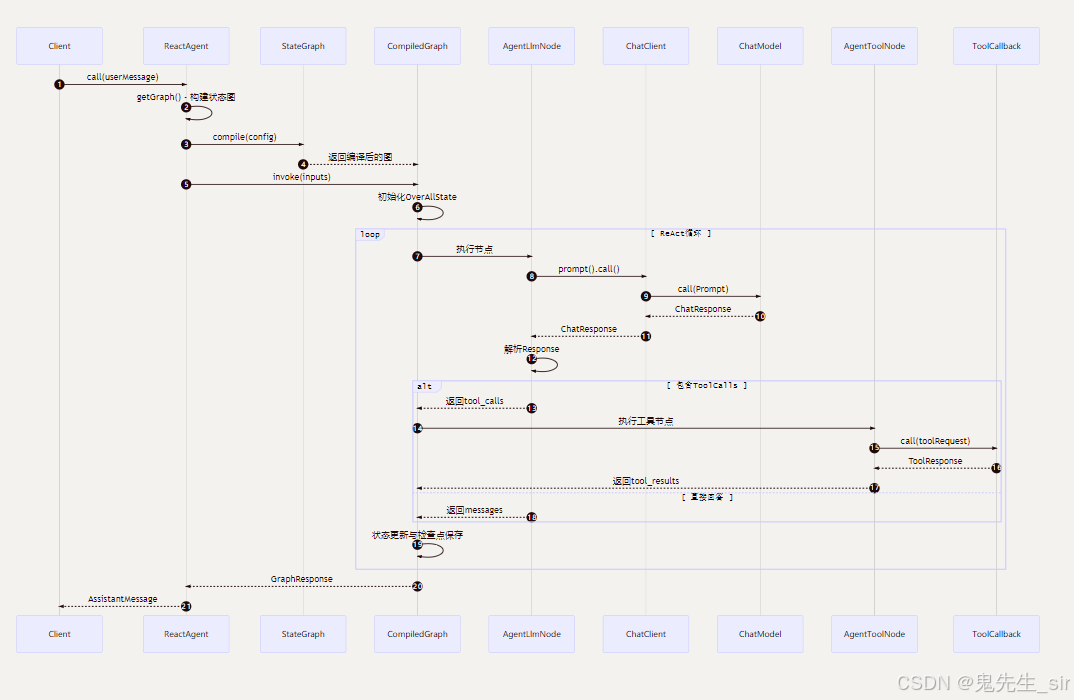

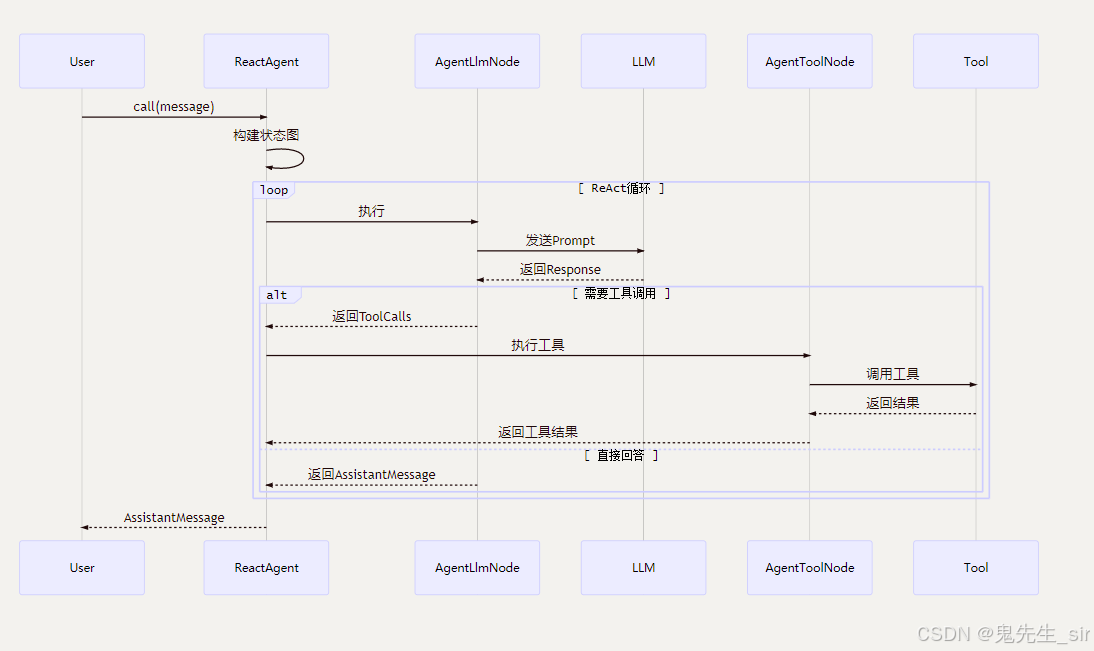

ReAct执行流程:

4.3 检查点与状态管理

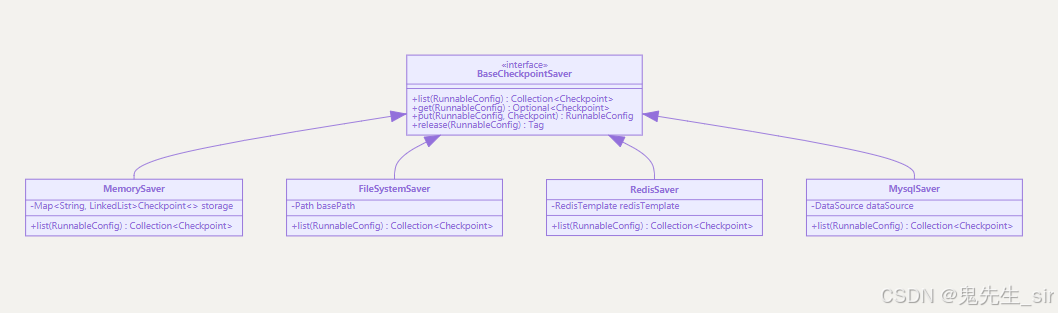

4.3.1 检查点存储架构

4.3.2 状态序列化机制

类位置 : com.alibaba.cloud.ai.graph.serializer.StateSerializer

实现类:

实现类	序列化格式	适用场景
`SpringAIJacksonStateSerializer`	JSON	默认，跨语言兼容
`ObjectStreamStateSerializer`	Java序列化	Java内部传输

5. 设计模式分析

5.1 构建者模式（Builder Pattern）

广泛应用于 Agent、StateGraph、CompileConfig 等复杂对象的创建。

应用示例 - ReactAgent.Builder:

java 复制代码

ReactAgent agent = ReactAgent.builder()
    .name("my-agent")
    .instruction("你是一个助手...")
    .model(chatModel)
    .tools(toolCallbacks)
    .hooks(hooks)
    .modelInterceptors(interceptors)
    .build();

优势:

链式调用，代码可读性强
可选参数灵活配置
构建过程可验证

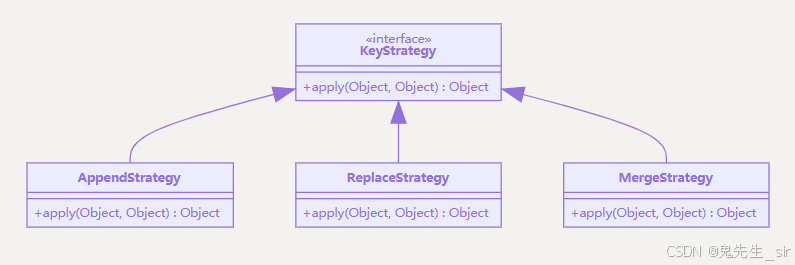

5.2 策略模式（Strategy Pattern）

应用场景: 状态更新策略

实现类:

AppendStrategy: 追加策略，用于消息列表
ReplaceStrategy: 替换策略，用于标量值
MergeStrategy: 合并策略，用于Map对象

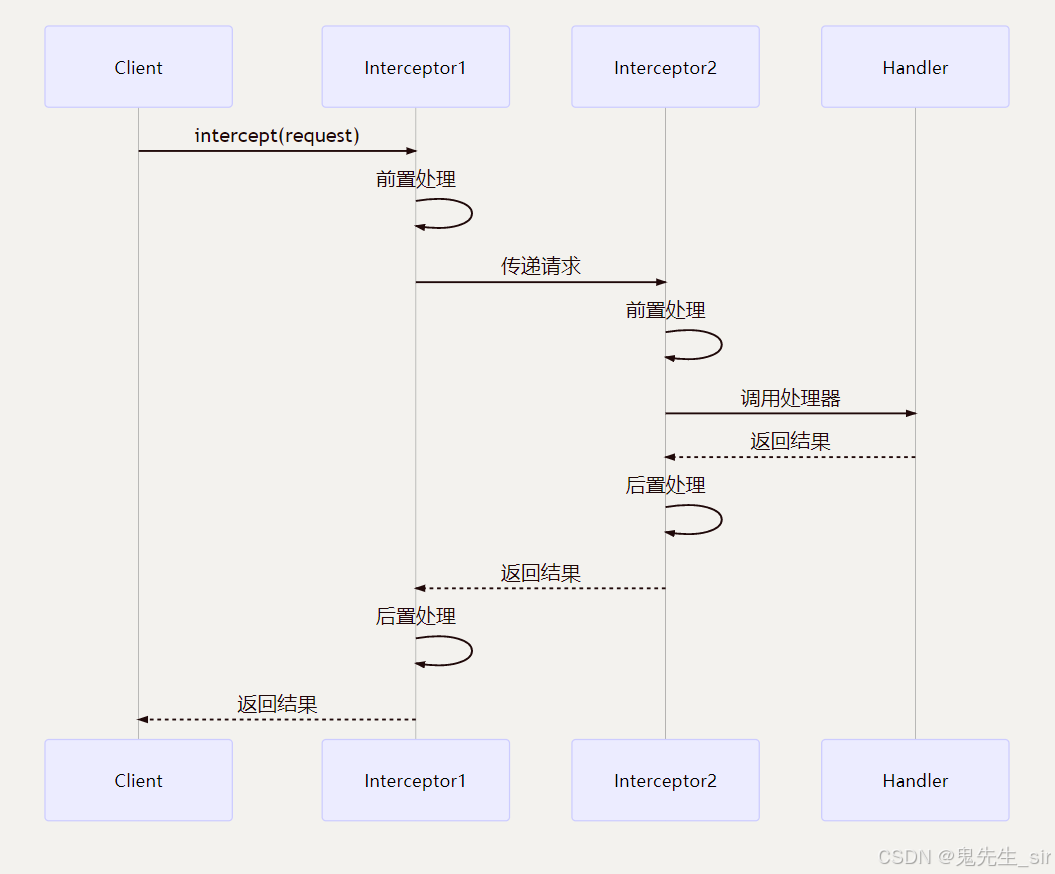

5.3 责任链模式（Chain of Responsibility）

应用场景: 拦截器链

5.4 工厂模式（Factory Pattern）

应用场景: AgentBuilderFactory、Node ActionFactory

java 复制代码

// AgentBuilderFactory 接口
public interface AgentBuilderFactory {
    Builder builder();
}

// 默认实现
public class DefaultAgentBuilderFactory implements AgentBuilderFactory {
    public Builder builder() {
        return new DefaultBuilder();
    }
}

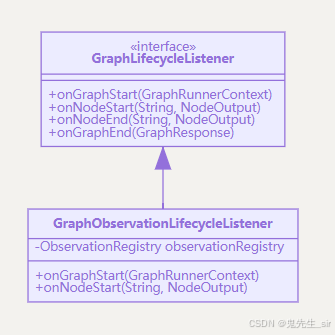

5.5 观察者模式（Observer Pattern）

应用场景: GraphLifecycleListener

6. 扩展点与SPI机制

6.1 Hook机制

接口位置 : com.alibaba.cloud.ai.graph.agent.hook.Hook

Hook类型:

HOOK类型	触发时机	用途
`AgentHook`	Agent启动/结束	初始化资源、清理
`ModelHook`	模型调用前后	请求修改、响应处理
`InstructionAgentHook`	指令处理	动态提示词修改
`HumanInTheLoopHook`	人机交互点	人工审核

自定义Hook示例:

java 复制代码

@Component
public class CustomLoggingHook implements AgentHook {

    @Override
    public String getName() {
        return "custom-logging-hook";
    }

    @Override
    public void onAgentStart(OverAllState state) {
        log.info("Agent started with state: {}", state);
    }

    @Override
    public void onAgentEnd(OverAllState state) {
        log.info("Agent ended with state: {}", state);
    }
}

6.2 拦截器扩展

ModelInterceptor : com.alibaba.cloud.ai.graph.agent.interceptor.ModelInterceptor

内置拦截器:

拦截器	功能
`ModelRetryInterceptor`	模型调用重试
`ModelFallbackInterceptor`	模型降级
`ToolRetryInterceptor`	工具调用重试
`ToolSelectionInterceptor`	工具选择增强
`SkillsInterceptor`	技能注入

自定义拦截器示例:

java 复制代码

public class CustomModelInterceptor extends ModelInterceptor {

    @Override
    public ModelResponse interceptModel(ModelRequest request, ModelCallHandler handler) {
        // 前置处理：修改请求
        ModelRequest modifiedRequest = modifyRequest(request);

        // 调用下一个处理器
        ModelResponse response = handler.handle(modifiedRequest);

        // 后置处理：修改响应
        return modifyResponse(response);
    }
}

6.3 Skill注册表扩展

接口位置 : com.alibaba.cloud.ai.graph.skills.registry.SkillRegistry

扩展点:

自定义Skill扫描策略
自定义Skill存储后端
自定义Skill加载器

7. Spring Boot自动配置

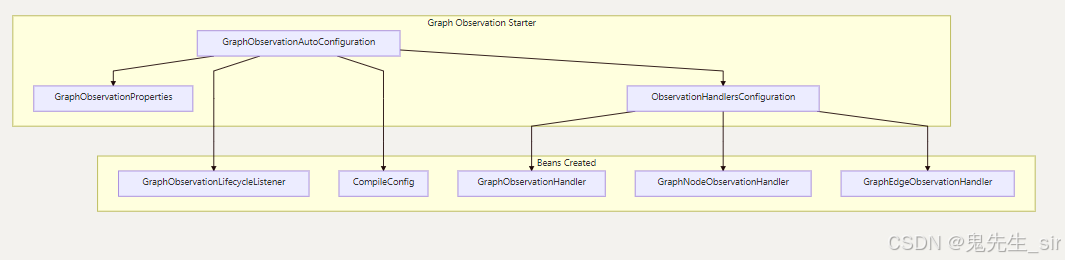

7.1 自动配置类结构

7.2 核心自动配置类分析

类位置 : com.alibaba.cloud.ai.autoconfigure.graph.GraphObservationAutoConfiguration

条件注解使用:

java 复制代码

@AutoConfiguration
@ConditionalOnClass({ StateGraph.class, ObservationRegistry.class })
@EnableConfigurationProperties(GraphObservationProperties.class)
@ConditionalOnProperty(
    prefix = GraphObservationProperties.CONFIG_PREFIX,
    name = "enabled",
    havingValue = "true",
    matchIfMissing = true
)
public class GraphObservationAutoConfiguration {
    // ...
}

条件注解说明:

注解	作用
`@ConditionalOnClass`	类存在时启用
`@ConditionalOnBean`	Bean存在时启用
`@ConditionalOnProperty`	配置属性满足时启用
`@ConditionalOnMissingBean`	Bean不存在时创建

7.3 Nacos配置中心集成

类位置 : com.alibaba.cloud.ai.agent.nacos.NacosReactAgentBuilder

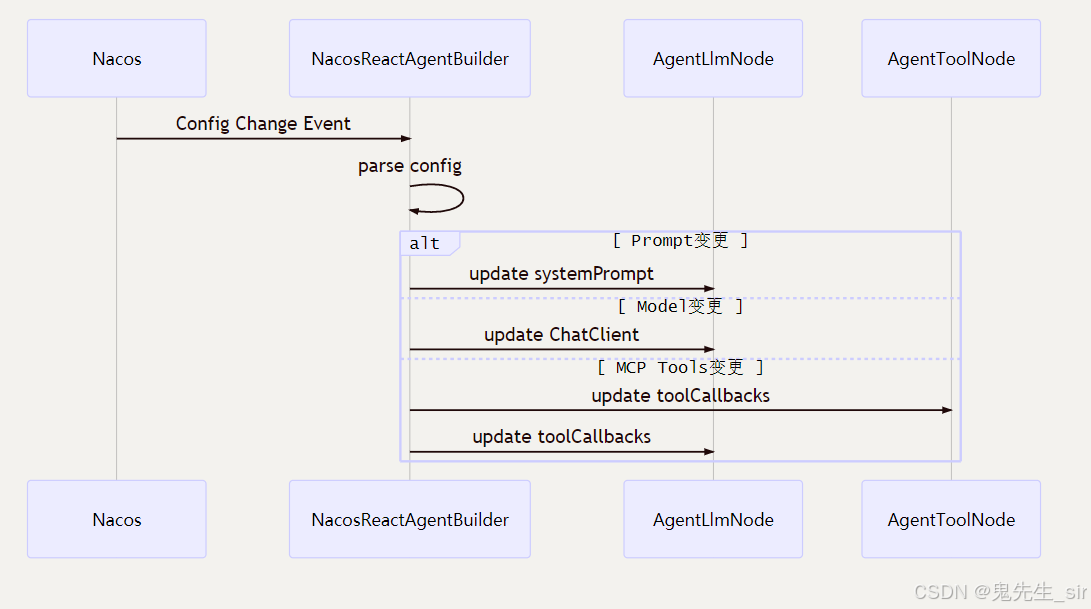

配置热更新流程:

8. 关键调用流程

8.1 聊天完成请求全流程

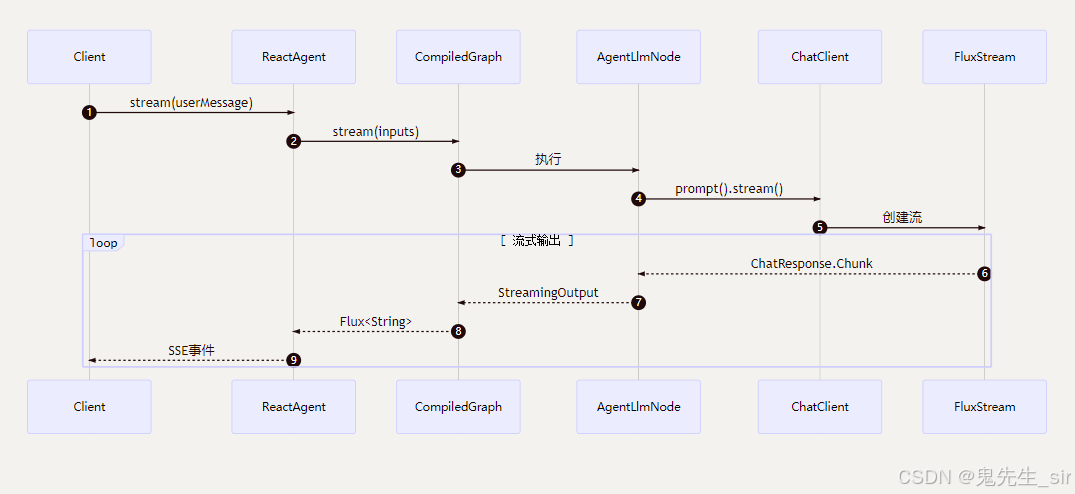

8.2 流式响应处理流程

8.3 配置加载流程

9. 配置使用指南

9.1 基础配置（application.yml）

XML 复制代码

spring:
  ai:
    alibaba:
      dashscope:
        api-key: ${DASHSCOPE_API_KEY}
        chat:
          options:
            model: qwen-max
            temperature: 0.7
      graph:
        observation:
          enabled: true

9.2 Graph Observation配置

XML 复制代码

spring:
  ai:
    alibaba:
      graph:
        observation:
          enabled: true
          metrics:
            enabled: true
          tracing:
            enabled: true

9.3 Nacos配置

XML 复制代码

spring:
  cloud:
    nacos:
      config:
        server-addr: localhost:8848
        namespace: ai-agent
        group: DEFAULT_GROUP
      discovery:
        server-addr: localhost:8848

9.4 检查点存储配置

java 复制代码

// 内存存储（默认）
CompileConfig config = CompileConfig.builder()
    .checkpointSaver(new MemorySaver())
    .build();

// 数据库存储
CompileConfig config = CompileConfig.builder()
    .checkpointSaver(new MysqlSaver(dataSource))
    .build();

// Redis存储
CompileConfig config = CompileConfig.builder()
    .checkpointSaver(new RedisSaver(redisTemplate))
    .build();

10. 最佳实践

10.1 Agent设计建议

状态管理: 使用合适的KeyStrategy

java 复制代码

stateGraph.addKeyStrategy("messages", new AppendStrategy());
stateGraph.addKeyStrategy("context", new ReplaceStrategy());

拦截器使用: 按优先级排序

java 复制代码

List<ModelInterceptor> interceptors = Arrays.asList(
    new ModelRetryInterceptor(),     // 先重试
    new ModelFallbackInterceptor()   // 再降级
);

Hook注册: 避免循环依赖

java 复制代码

ReactAgent agent = ReactAgent.builder()
    .hooks(Arrays.asList(
        new LoggingHook(),
        new MetricsHook()
    ))
    .build();

10.2 性能优化

使用流式响应: 减少等待时间
java 复制代码
```
Flux<String> stream = agent.stream(message);
```

配置合适的检查点策略: 避免过度持久化

java 复制代码

CompileConfig config = CompileConfig.builder()
    .checkpointSaver(memorySaver)  // 开发环境使用内存
    .recursionLimit(50)            // 限制递归深度
    .build();

启用观察性: 便于性能监控

XML 复制代码

spring:
  ai:
    alibaba:
      graph:
        observation:
          enabled: true

10.3 线程安全注意事项

CompiledGraph: 线程安全，可共享实例
StateGraph: 构建后可复用，但非线程安全修改
ReactAgent: 线程安全，支持并发调用
自定义NodeAction: 需确保无状态或线程安全

10.4 错误处理

java 复制代码

try {
    AssistantMessage response = agent.call(message);
} catch (GraphRunnerException e) {
    // 图执行异常
    log.error("Graph execution failed: {}", e.getMessage());
} catch (AgentException e) {
    // Agent异常
    log.error("Agent error: {}", e.getMessage());
} catch (ToolCancelledException e) {
    // 工具调用被取消
    log.warn("Tool call cancelled");
}

附录A：核心类索引

A.1 状态图核心

类名	路径	职责
`StateGraph`	`graph/StateGraph.java`	状态图定义
`CompiledGraph`	`graph/CompiledGraph.java`	编译后图执行
`Node`	`graph/internal/node/Node.java`	节点定义
`OverAllState`	`graph/OverAllState.java`	状态容器
`CompileConfig`	`graph/CompileConfig.java`	编译配置

A.2 Agent框架

类名	路径	职责
`ReactAgent`	`agent/ReactAgent.java`	ReAct智能体
`BaseAgent`	`agent/BaseAgent.java`	Agent基类
`AgentLlmNode`	`agent/node/AgentLlmNode.java`	LLM节点
`AgentToolNode`	`agent/node/AgentToolNode.java`	工具节点
`Hook`	`agent/hook/Hook.java`	Hook接口
`ModelInterceptor`	`agent/interceptor/ModelInterceptor.java`	模型拦截器

A.3 检查点与序列化

类名	路径	职责
`BaseCheckpointSaver`	`checkpoint/BaseCheckpointSaver.java`	检查点存储接口
`MemorySaver`	`checkpoint/savers/MemorySaver.java`	内存存储
`StateSerializer`	`serializer/StateSerializer.java`	序列化接口
