H3C 本地 Portal + AAA 认证 模拟配置实验

网络拓扑

• S1 交换机 配置本地Portal+AAA服务
• R1 作为上联上网设备 用于后续实验结果测试
• HOST 本地计算机 用于Portal WEB登入账户密码 测试Portal准入

注意：

• 请事前自行导入自定义Portal页面 否则无法正常验证
• 访问R1-WEB网页时 S1会自动重定向到Portal界面

最终效果：HOST主机通过WEB界面登入账户密码，通过Portal认证。然后允许访问R1网络设备

配置步骤

# 配置域
domain portal
 authentication portal local
 authorization portal local
 accounting portal none

# 配置Portal服务器
portal web-server newpt
 url http://192.168.56.1:8000/portal  # Portal本地接口地址 后续用户访问此链接输入账户密码
#
portal local-web-server http
 default-logon-page default.zip   # Web登入文件
 tcp-port 8000                    # 端口号

# 配置Portal本地账户
local-user user class network
 password simple 123456
 service-type portal

# 接口开启Portal
interface Vlan-interface1
 ip address 192.168.56.1 255.255.255.0
 portal enable method direct      # 认证模式为本地
 portal domain portal
 portal apply web-server newpt

# 配置漫游
portal roaming enable

# 默认路由
ip route-static 0.0.0.0 0 192.168.100.1

---------------------------------------------------------

# 若对接radius [本次实验不涉及]
radius scheme rs1
 primary authentication 192.168.0.112
 primary accounting 192.168.0.112
 key authentication simple radius
 key accounting simple radius
 user-name-format without-domain
# [本次实验不涉及]
domain portal
 authentication portal radius-scheme rs1
 authorization portal radius-scheme rs1
 accounting portal radius-scheme rs1

---------------------------------------------------------

# 命令查看上线情况
[S1]dis portal user username user
Username: user
  Portal server:
  State: Online
  VPN instance: N/A
  MAC             IP                    VLAN    Interface
  0a00-2700-0006  192.168.56.101        1       Vlan-interface1
  Authorization information:
    DHCP IP pool: N/A
    User profile: N/A
    Session group profile: N/A
    ACL number: N/A
    Inbound CAR: N/A
    Outbound CAR: N/A

[S1]

HOST主机配置路由

# HOST计算机只需配置路由
PS C:\Users\admin> route add 192.168.100.0 MASK 255.255.255.0 192.168.56.1
 操作完成!
PS C:\Users\admin>

R1配置回程路由

IP route-static 192.168.56.0 24 192.168.100.2

效果测试

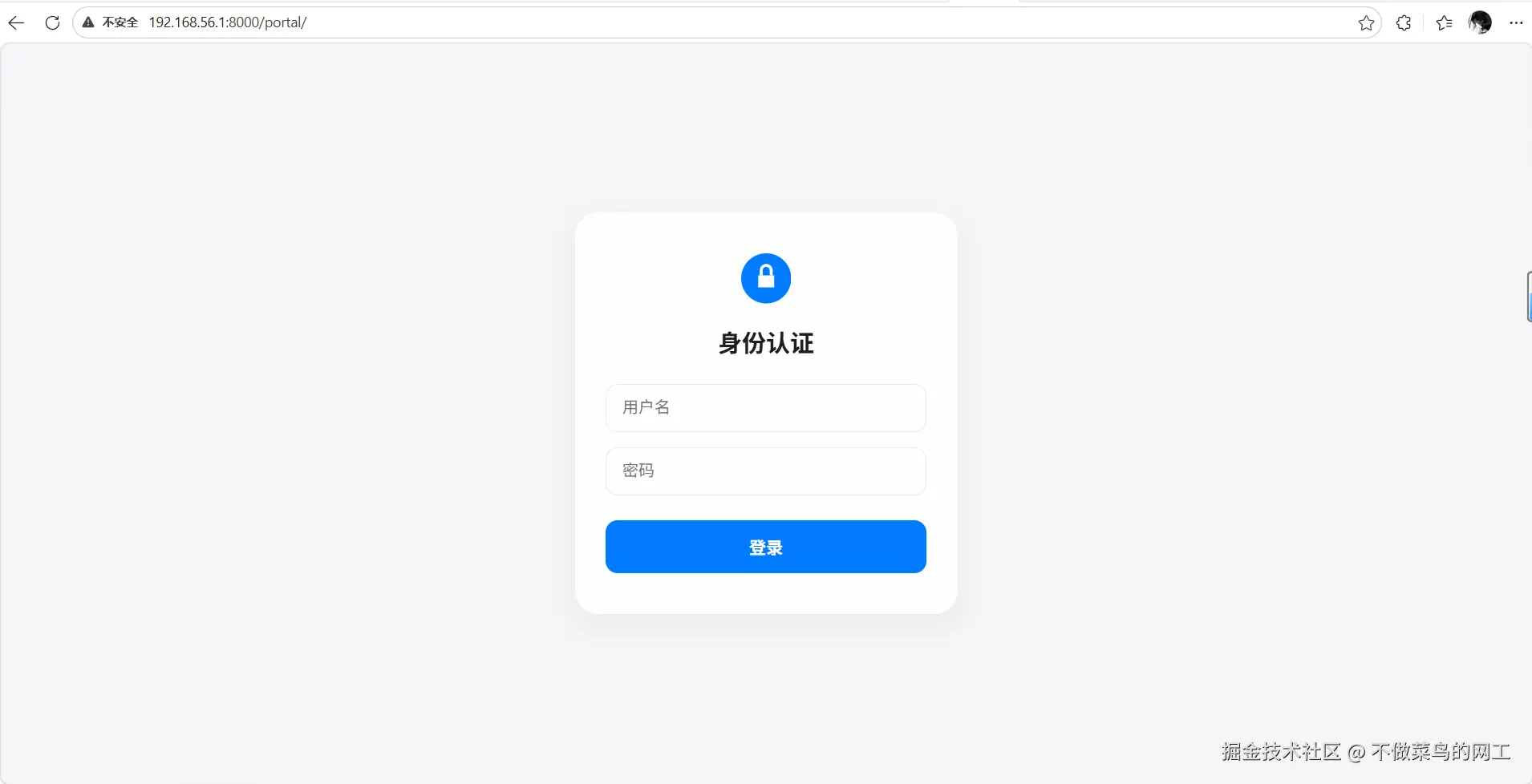

输入账户 user 密码 123456

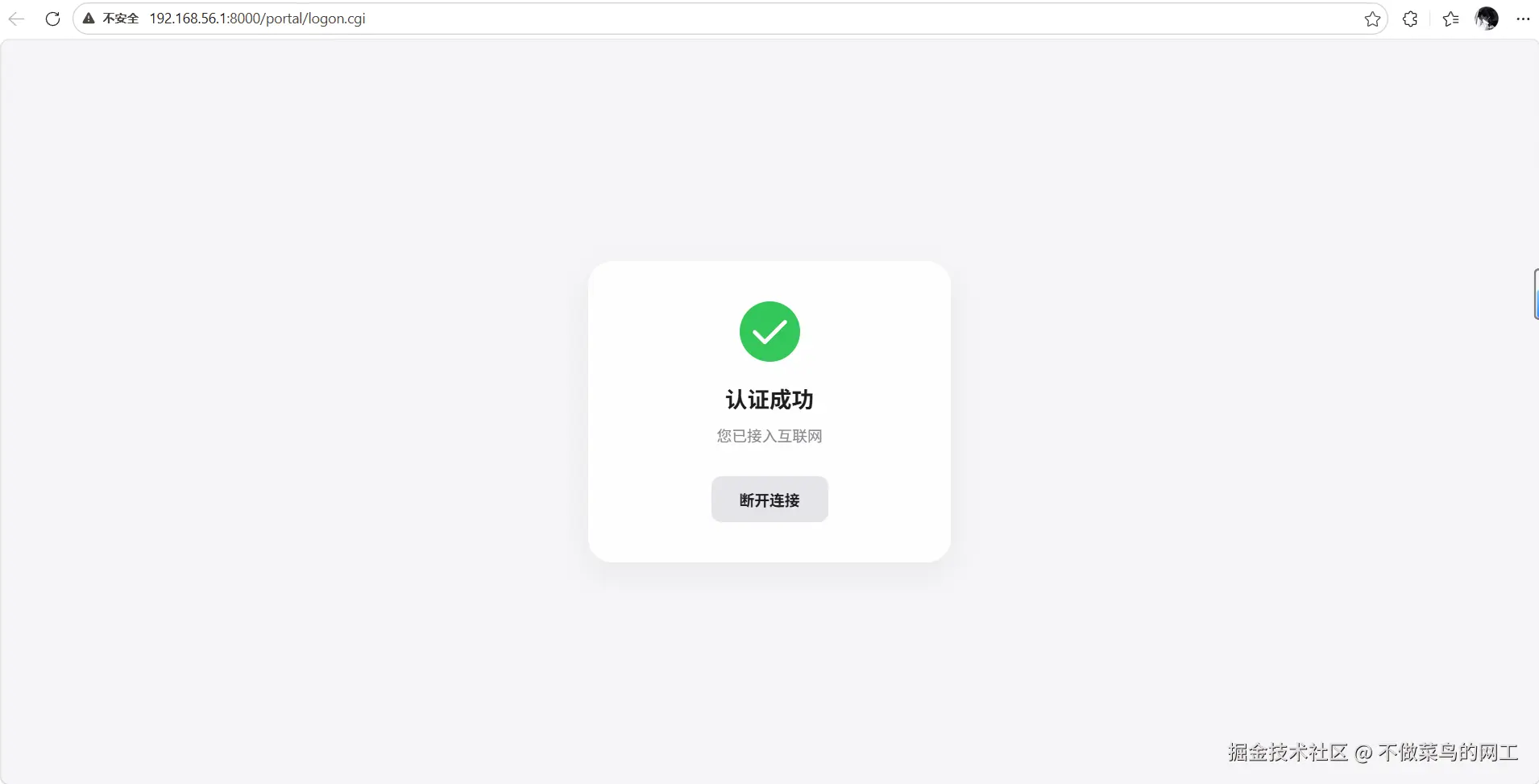

链接成功界面

查看Portal会话表项

[S1]dis portal session user-type portal
Total Portal sessions: 1
 IP address      MAC address    Interface      User type
 192.168.56.101  0a00-2700-0006 Vlan1          Portal
[S1]

然后测试连通性

PS C:\Users\admin> PING 192.168.100.1

正在 Ping 192.168.100.1 具有 32 字节的数据:
来自 192.168.100.1 的回复: 字节=32 时间<1ms TTL=254
来自 192.168.100.1 的回复: 字节=32 时间<1ms TTL=254
来自 192.168.100.1 的回复: 字节=32 时间<1ms TTL=254
来自 192.168.100.1 的回复: 字节=32 时间<1ms TTL=254

192.168.100.1 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 0ms，最长 = 0ms，平均 = 0ms
PS C:\Users\admin>

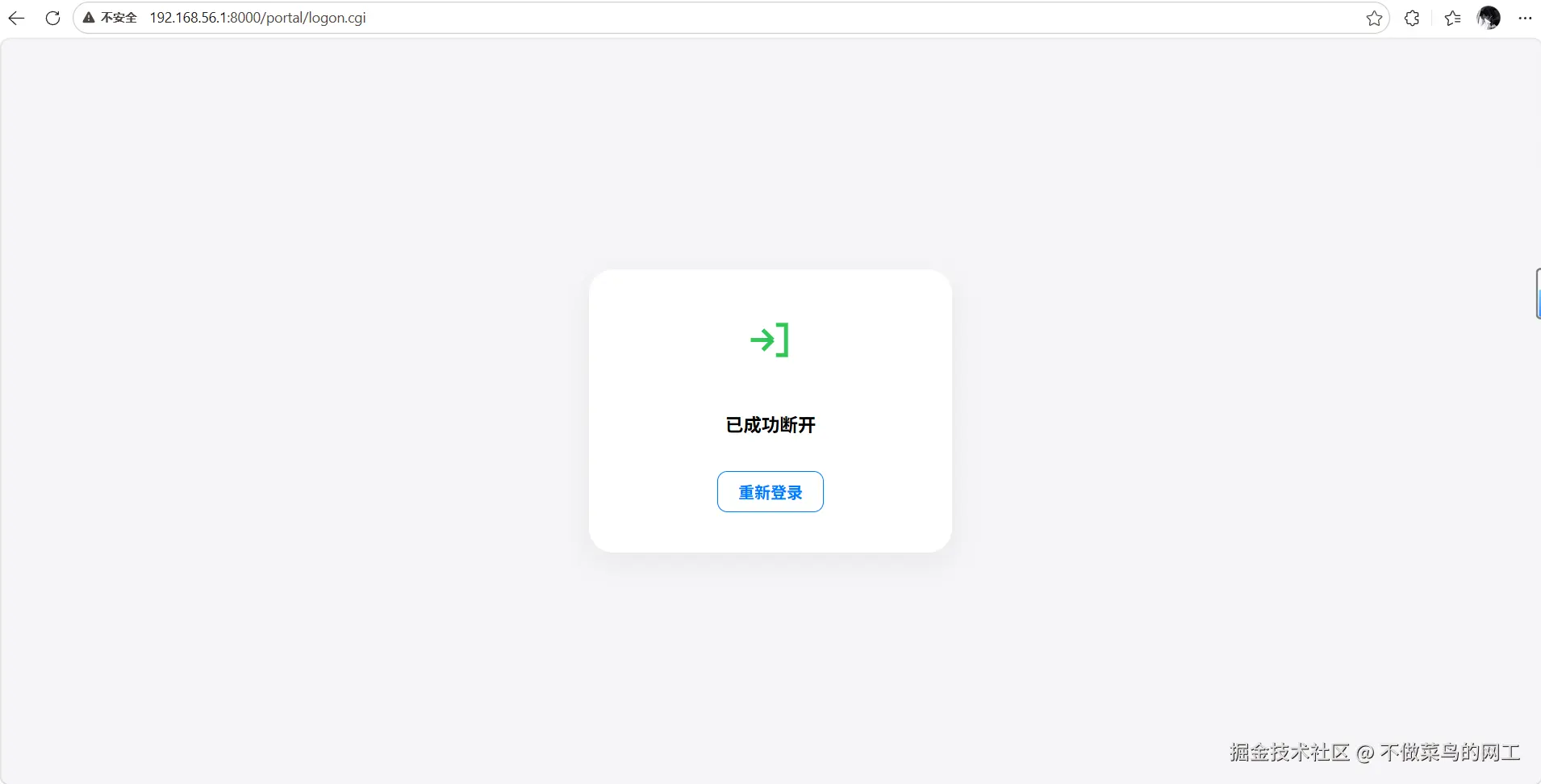

断开链接后 再进行测试

访问失败 Portal实验成功

PS C:\Users\admin> PING 192.168.100.1

正在 Ping 192.168.100.1 具有 32 字节的数据:
请求超时。
请求超时。
请求超时。
请求超时。

192.168.100.1 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 0，丢失 = 4 (100% 丢失)，
PS C:\Users\admin>

Portal配置白名单

portal free-rule 0 source ip 192.168.56.101 32
portal free-rule 0 source ip 192.168.56.101 32 destination ip 192.168.100.1 32 tcp 8080
# 删除规则
undo portal free-rule all

# 放行特定端口
portal free-rule 0 destination ip any udp 53
portal free-rule 1 destination ip any udp 67
portal free-rule 2 destination ip any udp 68

---

自定义网站规范

1. 功能简介

用户自定义的认证页面为HTML文件的形式，压缩后保存在设备的存储介质的根目录中。每套认证页面可包括六个主索引页面（登录页面、登录成功页面、登录失败页面、在线页面、系统忙碌页面、下线成功页面）及其页面元素（认证页面需要应用的各种文件，如Logon.htm页面中的back.jpg），每个主索引页面可以引用若干页面元素。

用户在自定义这些页面时需要遵循一定的规范，否则会影响本地Portal Web服务功能的正常使用和系统运行的稳定性。

2. 文件名规范

主索引页面文件名不能自定义，必须使用下表中所列的固定文件名。

表1-1 主索引页面文件名

主索引页面	文件名
登录页面	logon.htm
登录成功页面	logonSuccess.htm
登录失败页面	logonFail.htm
在线页面（用于提示用户已经在线）	online.htm
系统忙页面（用于提示系统忙或者该用户正在登录过程中）	busy.htm
下线成功页面	logoffSuccess.htm

主索引页面文件之外的其他文件名可由用户自定义，但需注意文件名和文件目录名中不能含有中文且字符不区分大小写。

3. 页面请求规范

本地Portal Web服务器只能接受Get请求和Post请求。

• Get请求：用于获取认证页面中的静态文件，其内容不能为递归内容。例如，Logon.htm文件中包含了Get ca.htm文件的内容，但ca.htm文件中又包含了对Logon.htm的引用，这种递归引用是不允许的。
• Post请求：用于用户提交用户名和密码以及用户执行登录、下线操作。

4. Post请求中的属性规范

4.1 认证页面中表单（Form）的编辑必须符合以下原则

• 认证页面可以含有多个Form，但是必须有且只有一个Form的action=logon.cgi，否则无法将用户信息送到本地Portal服务器。
• 用户名属性固定为 PtUser，密码属性固定为 PtPwd。
• 需要有用于标记用户登录还是下线的属性 PtButton，取值为 "Logon" 表示登录，取值为 "Logoff" 表示下线。
• 登录Post请求必须包含 PtUser、PtPwd 和 PtButton 三个属性。
• 下线Post请求必须包含 PtButton 这个属性。

4.2 需要包含登录Post请求的页面

需要包含登录Post请求的页面有 logon.htm 和 logonFail.htm。

logon.htm 页面脚本内容的部分示例：

<form action=logon.cgi method = post >
<p>User name:<input type="text" name = "PtUser" style="width:160px;height:22px" maxlength=64>
<p>Password :<input type="password" name = "PtPwd" style="width:160px;height:22px" maxlength=32>
<p><input type=SUBMIT value="Logon" name = "PtButton" style="width:60px;" onclick="form.action=form.action+location.search;">
</form>

4.3 需要包含下线Post请求的页面

需要包含下线Post请求的页面有 logonSuccess.htm 和 online.htm。

online.htm 页面脚本内容的部分示例：

<form action=logon.cgi method = post >
<p><input type=SUBMIT value="Logoff" name="PtButton" style="width:60px;">
</form>

5. 页面文件压缩及保存规范

• 完成所有认证页面的编辑之后，必须按照标准Zip格式将其压缩到一个Zip文件中，该Zip文件的文件名只能包含字母、数字和下划线。
• 压缩后的Zip文件中必须直接包含认证页面，不允许存在间接目录。
• 压缩生成的Zip文件可以通过FTP或TFTP的二进制方式上传至设备，并保存在设备的根目录下。

Zip文件保存目录示例：

<Sysname> dir
Directory of flash:

   1     -rw-      1405  Feb 28 2008 15:53:20   ssid1.zip
   0     -rw-      1405  Feb 28 2008 15:53:31   ssid2.zip
   2     -rw-      1405  Feb 28 2008 15:53:39   ssid3.zip
   3     -rw-      1405  Feb 28 2008 15:53:44   ssid4.zip

2540 KB total (1319 KB free)

6. 认证成功后认证页面自动跳转

若要支持认证成功后认证页面的自动跳转功能，即认证页面会在用户认证成功后自动跳转到指定的网站页面，则需要在认证页面 logon.htm 和 logonSuccess.htm 的脚本文件中做如下改动。

6.1 修改 logon.htm

将 logon.htm 文件中的Form的 target 值设置为 "_blank"。

修改的脚本内容如下突出显示部分所示：

<form method=post action=logon.cgi target="_blank">

6.2 修改 logonSuccess.htm

logonSuccess.htm 文件添加页面加载的初始化函数 pt_init()。

增加的脚本内容如下突出显示部分所示：

<html>
<head>
<title>LogonSuccessed</title>
<script type="text/javascript" language="javascript" src="pt_private.js"></script>
</head>
<body onload="pt_init();" onbeforeunload="return pt_unload();">
... ...
</body>
</html>

---

参考文档

• 自定义网站规范标准
• 本地Portal认证配置案例
