在光伏工程设计中，支架结构设计与施工图绘制是衔接方案设计与现场施工的关键环节。传统模式下，工程师需要根据前期光伏排布、场地条件、结构荷载等信息，手动计算支架尺寸、反复绘制修改CAD图纸，不仅耗时较长，还容易因人为疏忽出现尺寸不一致、标注不统一、图纸错漏等问题。
依托新一代光伏设计平台，结合前期光伏方案成果，一键自动生成全套标准化CAD图纸，大幅提升设计效率与图纸质量。
一、功能核心：参数驱动，一键出图
用户只需在系统中完成基础配置：
输入支架关键参数：立柱间距、导轨型号、檩条规格、夹具形式、基础形式及关键尺寸；
确认图纸规范、比例、图层与标注样式。

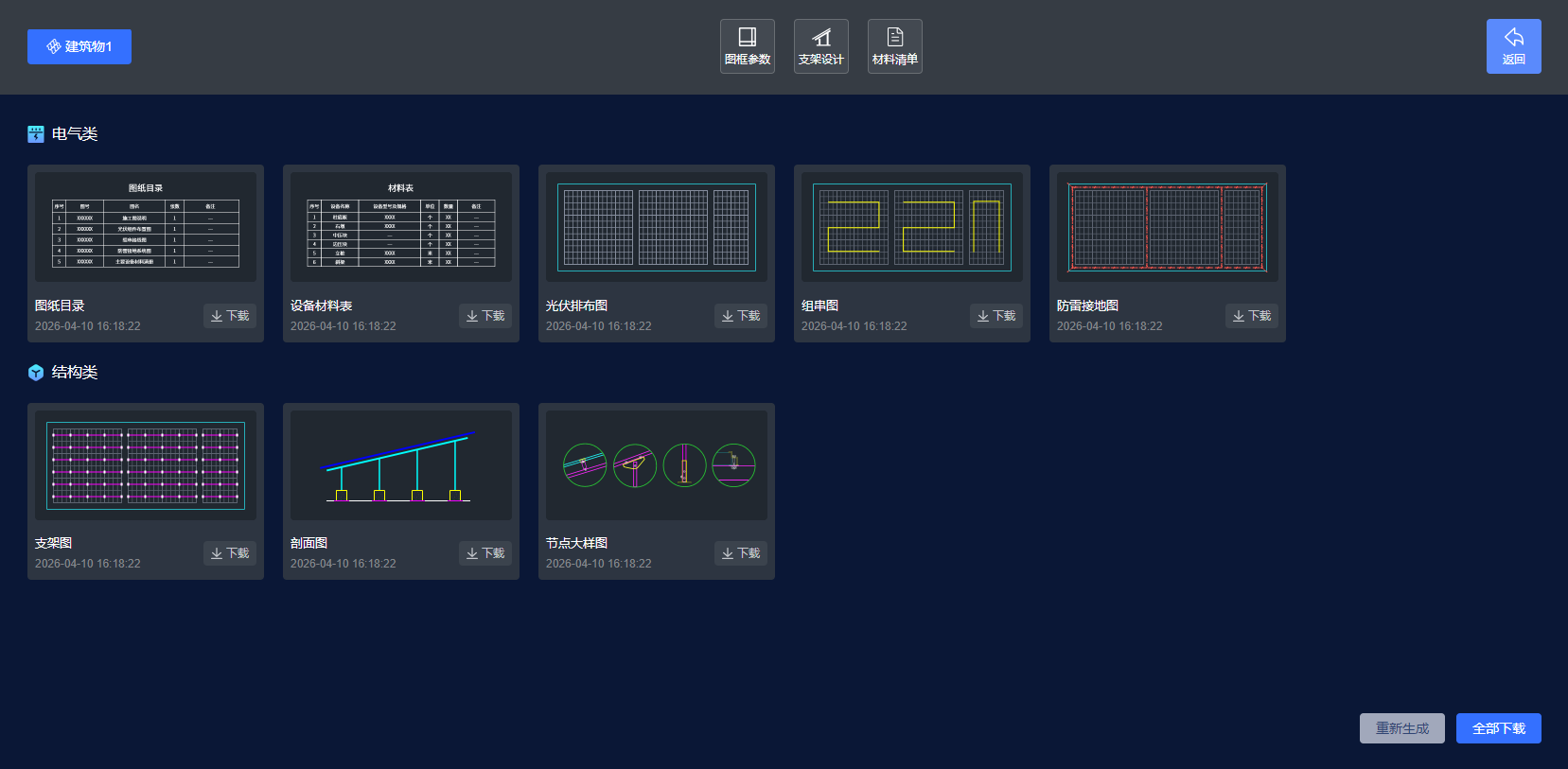

二、可一键生成的CAD图纸类型
平台支持一次性输出工程所需全套施工图，主要包括：

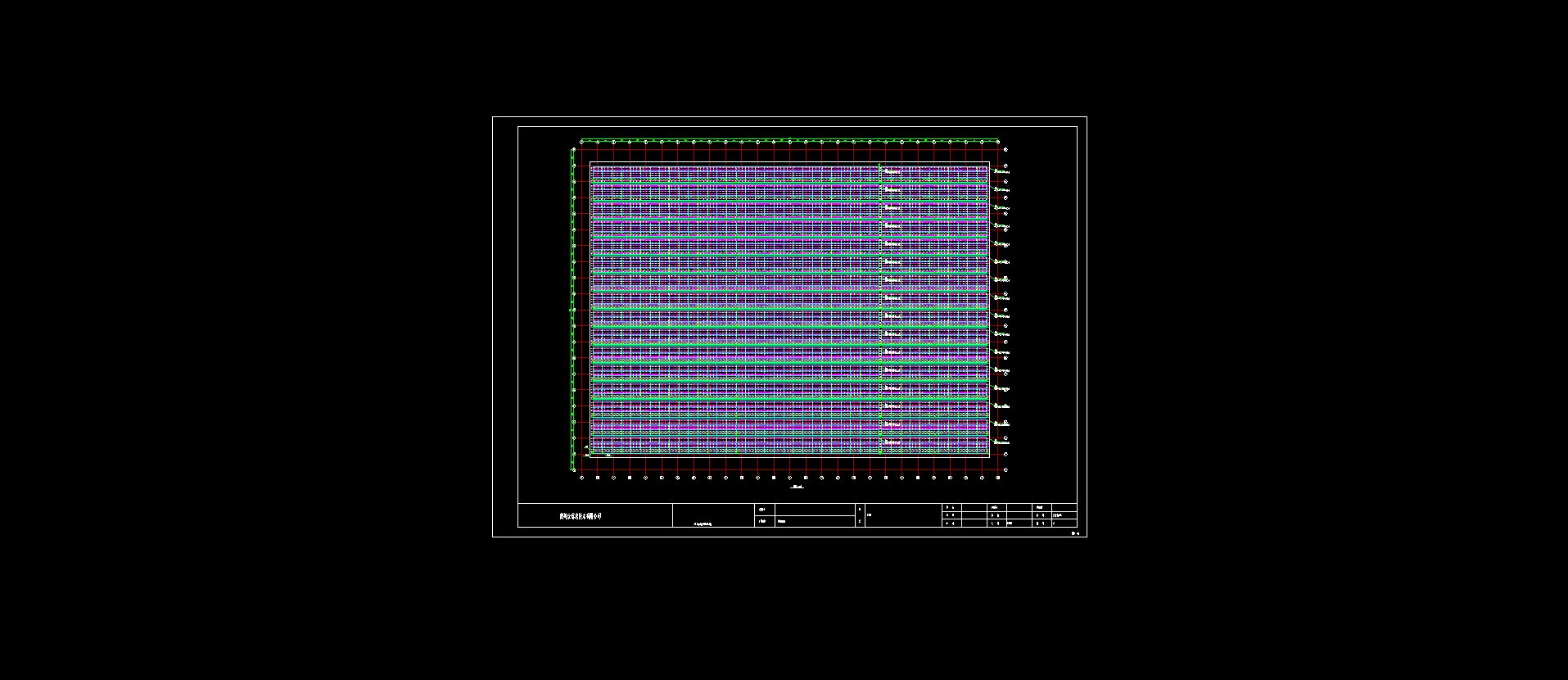

光伏阵列布置图
自动生成组件排布、阵列分区、方位角与倾角标注，清晰表达光伏方阵整体布局。
支架平面布置图
标注立柱位置、行列间距、导轨走向，为现场放线与基础施工提供依据。
支架剖面图与立面图
根据支架高度、倾角、结构形式自动生成剖面，直观展示前后立柱高度、支撑结构关系。
节点大样图
自动生成夹具连接、导轨拼接、压块安装、基础节点等细部构造，满足施工与审图要求。
材料清单与BOM表
按支架类型、规格、数量自动统计，直接用于采购、报价与成本核算。
图纸目录与设计说明
按行业规范自动生成，保证图纸交付完整、合规、可直接报审。
三、功能优势
出图效率显著提升
传统数天的绘图工作量，缩短至几分钟内完成，尤其在多地块、大容量项目中优势更明显。
图纸一致性强、错误率低
所有尺寸、标注均来源于统一参数库，避免多图纸间数据冲突，减少返工。
标准化程度高
内置行业规范图层、线型、标注样式，输出图纸符合设计院与业主报审要求。
适配多种场景
支持屋面光伏、地面光伏、车棚光伏等不同场景的支架形式，可灵活切换参数快速出图。
