一、项目应用背景
某汽车整车厂焊装车间开展产线柔性化升级，核心控制系统采用罗克韦尔ControlLogix L73 PLC （基于EtherNet/IP协议 ），负责焊接机器人、总拼工位的集中控制与节拍调度；原有执行层保留三菱iQ-R R04CPU PLC（基于CC-Link IE协议），连接远程I/O、伺服驱动器与焊枪电源等设备，承担现场执行单元的控制与状态反馈。
改造前核心痛点
-
协议异构，无法协同：罗克韦尔PLC的EtherNet/IP协议与三菱PLC 的CC-Link IE协议不兼容，两套系统形成数据孤岛，无法实现数据互通，导致焊接机器人与周边执行设备节拍不同步，焊接精度不足，产品合格率低于98.5%。
-
改造成本高，扩容困难：若重构控制系统以统一协议，需更换三菱PLC或新增大量硬接线点位，不仅硬件投入高昂，且改造周期长，无法快速适配产能提升需求。
-
运维繁琐，效率低下：两套PLC需分别通过不同软件（Studio 5000、GX Works3）进行运维，故障排查需跨系统联动，耗时费力，平均排故时间超4小时。
-
抗干扰差，影响生产：车间焊接设备、高频电源产生强电磁干扰，传统信号传输易出现丢包、延迟，每月非计划停机时间达12小时，严重影响生产进度。
为解决上述痛点，无需重构现有PLC系统，引入协议转换方案，实现罗克韦尔PLC与三菱PLC的跨协议实时通讯，保障产线协同高效运行。
二、系统架构与数据交互
（一）系统拓扑架构

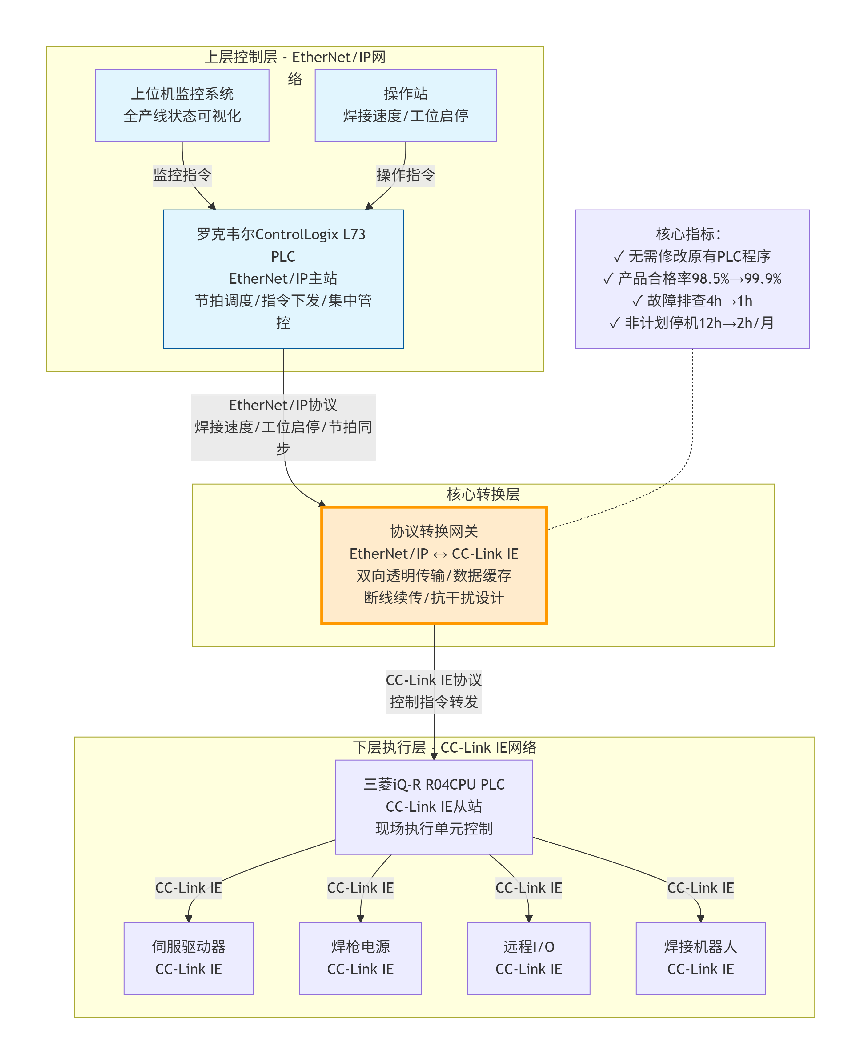

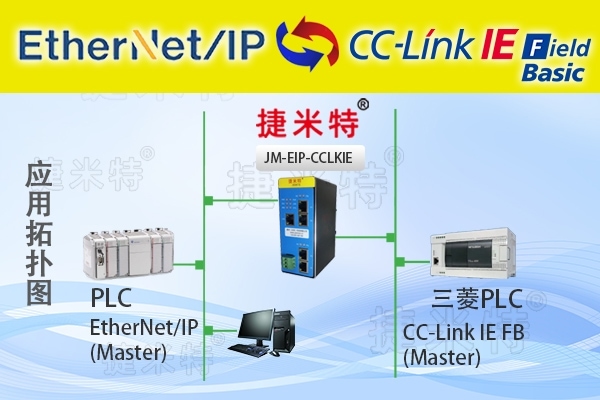

采用"上层集中控制+中层协议转换+下层分布式执行"的三层架构，核心通过协议转换实现两种协议的互通，无需修改罗克韦尔、三菱PLC的原有程序，最大程度保留现有设备价值，具体拓扑如下：[罗克韦尔ControlLogix PLC（EtherNet/IP主站）]→[协议转换网关]→[三菱iQ-R PLC（CC-Link IE从站）]
（二）设备分工
-
上层控制层：罗克韦尔ControlLogix L73 PLC，作为EtherNet/IP主站，负责整体产线的节拍调度、指令下发（如焊接速度、工位启停），以及接收全系统运行状态数据，实现集中管控。
-
核心转换层：协议转换网关，作为通讯桥梁，负责解析EtherNet/IP与CC-Link IE两种协议，实现数据双向透明传输，无需额外编写协议解析程序。
-
下层执行层：三菱iQ-R R04CPU PLC，作为CC-Link IE从站，接收网关转发的控制指令，驱动现场伺服驱动器、焊枪等设备运行，并实时采集设备状态、故障信息，反馈至上层控制系统。

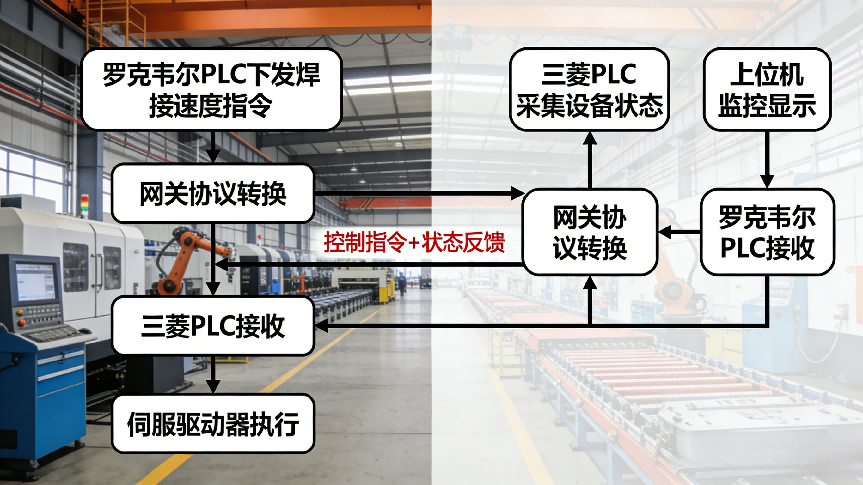

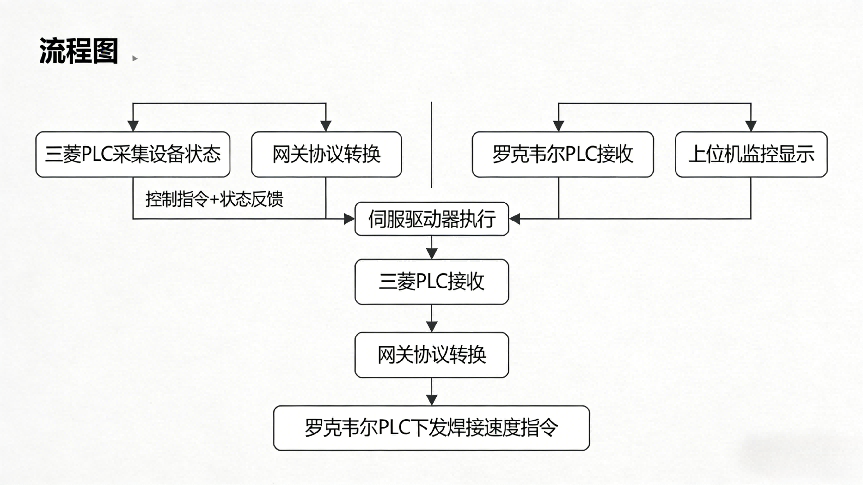

（三）数据交互逻辑
-
下行控制指令：罗克韦尔PLC根据焊接工艺需求，下发焊接速度、工位启停、节拍同步等控制指令，指令以EtherNet/IP协议 格式传输至协议转换网关，网关自动转换为CC-Link IE协议格式，转发至三菱PLC。
-
上行状态反馈：三菱PLC采集现场设备（伺服、焊枪、远程I/O）的运行参数、故障状态等数据，以CC-Link IE协议格式传输至网关，网关转换为EtherNet/IP协议格式，回传至罗克韦尔PLC及上位机监控系统，实现全产线状态可视化。
-
容错保障：网关具备数据缓存与断线续传功能，当通讯出现短暂中断时，可暂存关键控制指令与运行数据，通讯恢复后自动同步，避免指令丢失、数据断层，保障生产连续性。
三、系统运行与应用效果
（一）运行状态
系统投入运行后，罗克韦尔PLC与三菱PLC实现无缝协同，控制指令与状态数据传输稳定，无延迟、无丢包现象，完全适配汽车焊装车间的强电磁干扰环境，满足高可靠性生产需求。
（二）核心应用效果
-
解决协议兼容问题，实现工序同步：彻底打破EtherNet/IP与CC-Link IE的协议壁垒，焊接机器人与周边执行设备节拍同步，同步误差控制在合理范围，产品合格率从98.5%提升至99.9%。
-
降低改造与运维成本：无需更换现有PLC设备、不修改核心程序，减少硬接线投入，运维时可通过统一监控平台查看全系统状态，故障排查时间缩短至1小时内，运维效率提升75%。
-
提升生产稳定性：通过协议转换网关的抗干扰设计与容错机制，非计划停机时间从每月12小时降至2小时以内，通讯故障率降至1%以下，产线运行效率提升30%。
-
支持灵活扩容：新增设备时，无需重构控制系统，仅需通过网关扩展数据映射，即可实现设备接入，适配产线柔性化升级需求，大幅缩短扩容改造周期。
四、核心价值与总结
核心价值
-
打破协议壁垒：实现罗克韦尔EtherNet/IP PLC 与三菱CC-Link IE PLC的无缝通讯，无需重构现有系统，最大化保留原有设备投资。
-
保障生产稳定：适配工业强干扰环境，避免通讯故障导致的停机损失，确保焊装产线连续高效运行。
-
提升运维与扩容效率：简化运维流程，降低技术门槛，支持快速扩容，适配汽车制造行业柔性生产需求。
项目总结
本案例针对罗克韦尔EtherNet/IP PLC与三菱CC-Link IE PLC的协议兼容问题，通过协议转换网关，实现了两套系统的实时数据互通与协同控制，无需修改原有程序、无需更换设备，既解决了产线不同步、运维繁琐等痛点，又降低了改造与运维成本。方案适配汽车焊装等工业场景，具备高可靠、低成本、易扩容的优势，为多品牌、多协议PLC的协同控制提供了可复制的实践模板。
