摘要：六维力/力矩是描述物体在三维空间受力状态的完整表达，包括3个轴向力(Fx,Fy,Fz)和3个旋转力矩(Mx,My,Mz)。惠斯通电桥通过将微小电阻变化转化为可测电压，解决了力传感器测量难题，其全桥电路设计具有灵敏度高、温度补偿和消除侧向干扰等优势。这种技术使机器人能精确识别并控制复杂的受力状态，是力控系统的核心原理。

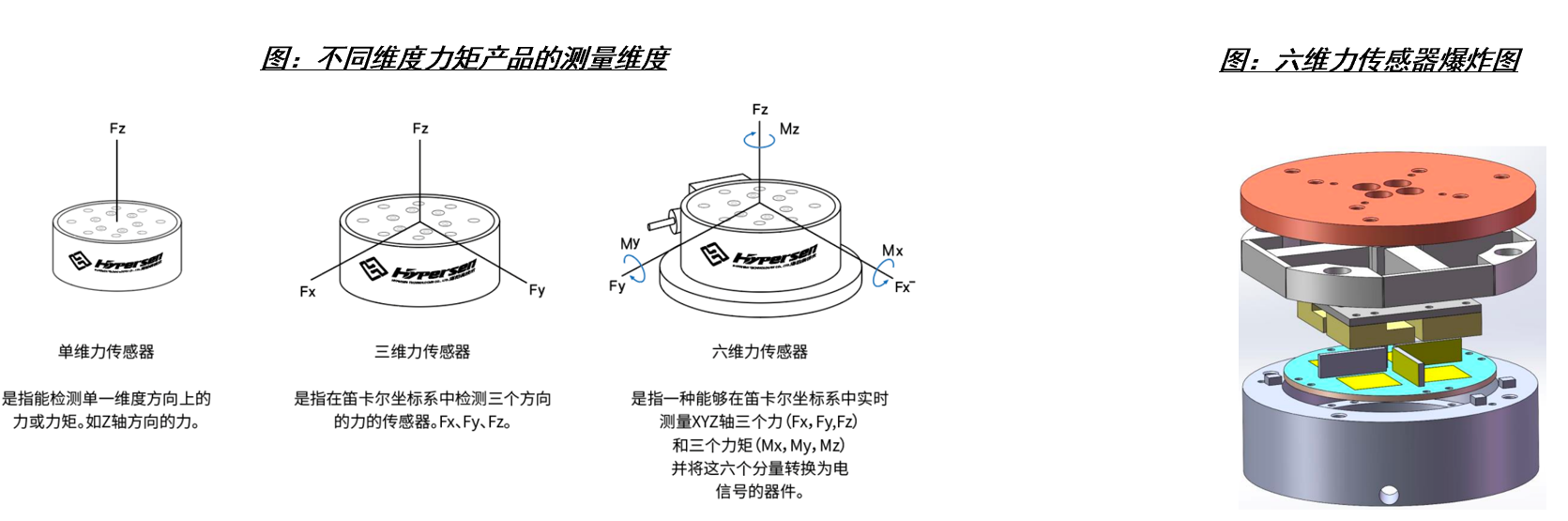

在物理学和机器人学中，"六维力/力矩" 是描述物体在三维空间中受力状态的最完整、最通用的表达方式。
任何一个复杂的受力情况，都可以被数学分解为这 6 个分量。
一、 概念拆解
所谓的"六维"，其实是 3 个力 (Force) + 3 个力矩 (Torque) 的组合。
1. 三个力 (Forces) ------ 描述"推拉挤压"
沿着空间直角坐标系 (XYZ) 三个轴向的平移力：
- FxFx (X轴向力)： 侧向推力（如左右推箱子）。
- FyFy (Y轴向力)： 前后推力（如前后拉抽屉）。
- FzFz (Z轴向力)： 垂直压力或拉力（如向下按桌子，或向上提重物）。
2. 三个力矩 (Torques / Moments) ------ 描述"旋转拧扭"
绕着空间直角坐标系 (XYZ) 三个轴旋转的扭转力：
- MxMx (绕X轴力矩)： 俯仰力矩（如掰断一根棍子时的力）。
- MyMy (绕Y轴力矩)： 侧倾力矩（如左右摇晃一棵树）。
- MzMz (绕Z轴力矩)： 扭转力矩（如用螺丝刀拧螺丝，或拧瓶盖）。
二、 举个通俗的例子：拧瓶盖
当你用手去拧开一个矿泉水瓶盖时，你的手实际上就在对瓶盖施加一个复杂的"六维力"：
- MzMz (主攻手)： 这是你最想施加的力------旋转力矩，为了把瓶盖拧松。
- FzFz (辅助手)： 你必须稍微向下按一点瓶盖，防止手打滑。这就是垂直压力。
- Fx/FyFx/Fy (副作用)： 你的手可能稍微有点抖，或者发力不正，会给瓶盖施加侧向的推力。
- Mx/MyMx/My (副作用)： 如果你用力过猛且手腕不正，可能会把瓶口掰歪，这就是弯曲力矩。
六维力传感器的作用，就是能把这 6 个混在一起的力，清清楚楚地分开读出来。
- 机器人控制系统会说： "哦，我读到了很大的 MzMz（拧开了），但是也读到了很大的 FxFx（手歪了），我要调整一下姿态，把 FxFx 消除掉，只保留 MzMz。" ------ 这就是力控的本质。
惠斯通电桥是传感器领域最经典、最伟大的发明之一。它的核心作用是：把极其微小的电阻变化，转化为可测量的电压变化。
在力传感器（如六维力、关节力矩传感器）中，它是将"力"变成"电"的魔法转换器。
一、 为什么要用电桥？
我们知道，传感器的核心元件是应变片 (Strain Gauge)。当金属受力变形时，应变片的电阻会发生微小的变化 (ΔRΔR)。
-
问题： 这个变化太小了！
- 假设应变片电阻 R=350ΩR=350Ω。
- 受力满载时，电阻变化量 ΔRΔR 可能只有 0.1Ω 甚至更小。
- 直接用万用表测 350Ω 和 350.1Ω 的区别，误差极大，且容易受温度影响。
-
解决方案： 惠斯通电桥。
- 它利用 4 个电阻组成的平衡电路，将"电阻的绝对值测量"转化为"电压的差分测量"，灵敏度瞬间提高几千倍。
二、 电路原理（简单的数学之美）
电桥由 4 个电阻（R1,R2,R3,R4R1,R2,R3,R4）组成一个菱形结构：
- 激励端： 接入电源电压 (VinVin)。
- 输出端： 测量中间两点的电压差 (VoutVout)。
1. 平衡状态
如果 R1×R3=R2×R4R1×R3=R2×R4（通常四个电阻相等，都是 350Ω），那么：
Vout=0Vout=0
这时候电桥平衡，输出电压为 0。
2. 测量状态
当受力时，其中一个（或几个）电阻发生了变化（变成 R+ΔRR+ΔR）。电桥失去平衡，产生输出电压：
Vout≈ΔR4R×VinVout≈4RΔR×Vin
- 特点： 输出电压 VoutVout 直接正比于电阻变化量 ΔRΔR，也就正比于受力大小。
三、 电桥的妙用：全桥电路 (Full Bridge)
在高端传感器（如六维力传感器）中，工程师通常使用 全桥电路（4 个电阻全是应变片，有的受拉变大，有的受压变小）。
全桥的三大优势：
- 灵敏度 x4： 4 个片子一起变，信号放大了 4 倍。
- 温度补偿 (Temperature Compensation)：
- 这是最关键的。金属受热电阻也会变大。
- 在全桥里，所有电阻一起变热，一起变大。根据电桥公式，分子分母同比例变化，输出电压不变！
- 结果： 自动抵消了温度带来的误差（温漂）。
- 消除侧向力： 通过巧妙贴片位置，可以让电桥只对扭矩敏感，对弯矩不敏感（自动解耦）。
总结：
惠斯通电桥是力传感器的"放大镜"和"过滤器"。没有它，我们根本无法捕捉到金属微米级形变背后的信号。
