dlib 人脸 68 关键点检测与轮廓绘制实战

本文以两段完整的 Python 代码为主线，逐步拆解 dlib shape_predictor_68 模型的调用方式，并重点对比两种轮廓绘制策略：顺序连线（drawLine） 与 凸包轮廓（drawConvexHull）。读者可直接复制代码运行。

一、技术背景

人脸关键点（Landmark）检测是人脸分析的核心基础，其下游任务包括：

应用	依赖的关键点
人脸对齐（Face Alignment）	眼角、鼻尖、嘴角 5 点
表情识别	眉毛、嘴唇区域变化量
活体检测	眼睛/嘴唇开合幅度
3D 人脸重建	全 68 点三维坐标拟合
AR 特效贴图	实时轮廓区域定位

dlib 提供的 shape_predictor_68_face_landmarks 模型基于级联回归树（Cascade Regression Trees），在检测到人脸框后，迭代回归出 68 个关键点的精确坐标，推理速度快、精度高。

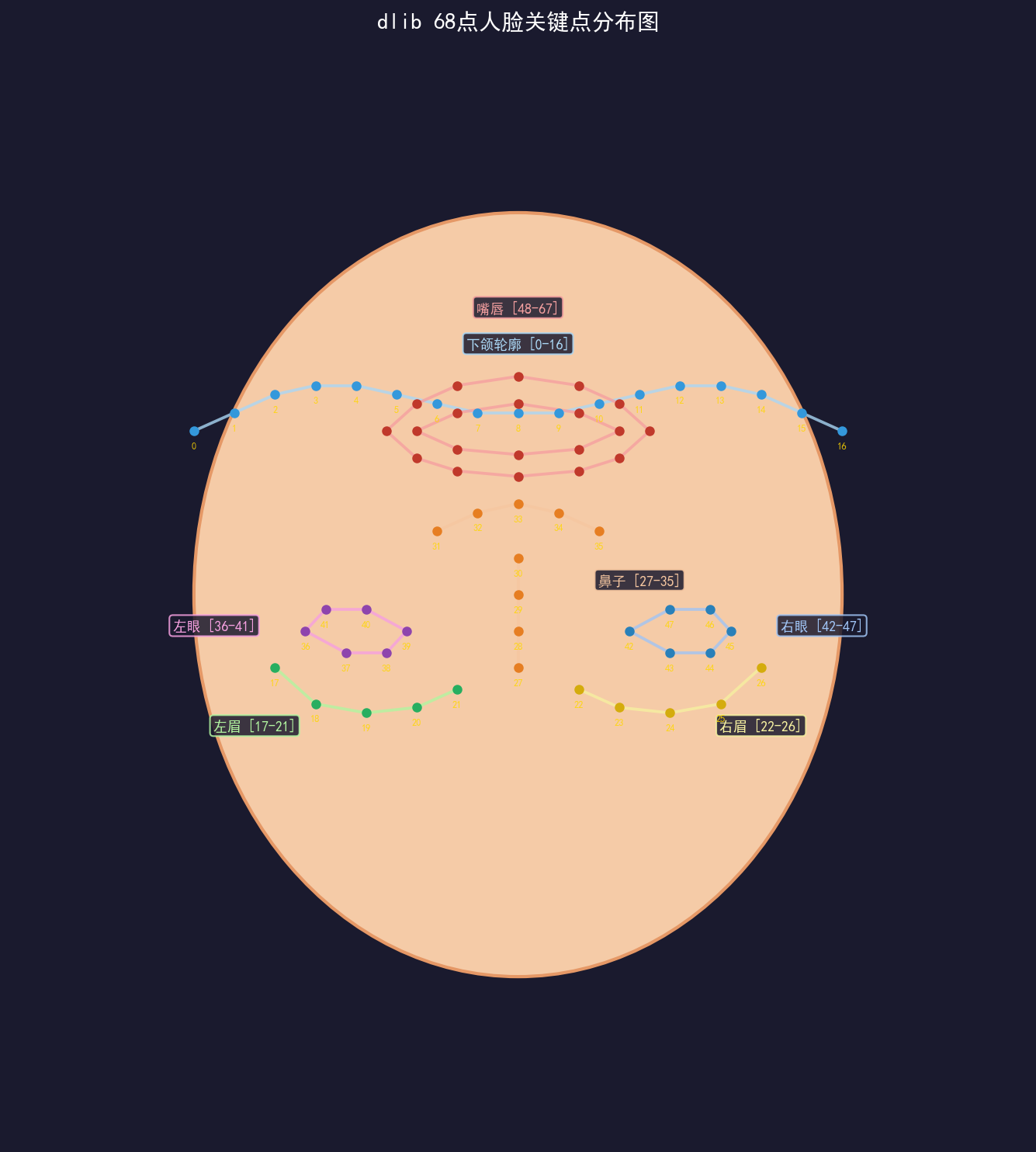

二、68 点分布总览

68 个关键点按照解剖区域划分如下：

区域	索引范围	点数
下颌轮廓	0 -- 16	17
左眉	17 -- 21	5
右眉	22 -- 26	5
鼻梁	27 -- 30	4
鼻底	31 -- 35	5
左眼	36 -- 41	6
右眼	42 -- 47	6
外嘴唇	48 -- 59	12
内嘴唇	60 -- 67	8

点 0 在左侧下颌角，点 16 在右侧下颌角，点 27 在鼻根，索引沿顺时针方向递增。

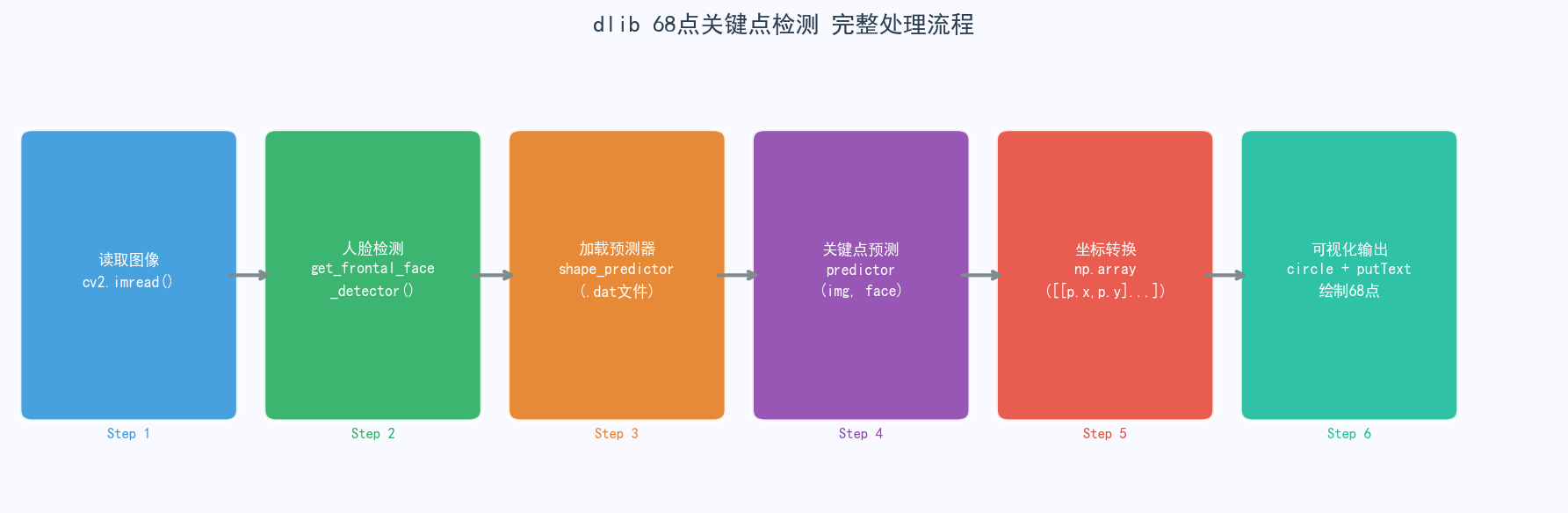

三、完整检测流程

整个流程分为六步，核心依赖两个 dlib 对象：

get_frontal_face_detector() --- 基于 HOG + 线性分类器的人脸检测器，返回人脸框列表
shape_predictor(.dat) --- 级联回归树关键点预测器，输入人脸框，输出 68 个 (x, y) 坐标

四、代码一：关键点检测与标注（3关键点检测.py）

4.1 初始化检测器与预测器

python 复制代码

import numpy as np
import cv2
import dlib

# HOG人脸检测器（内置，无需加载文件）
detector = dlib.get_frontal_face_detector()

# 68点关键点预测器（需要下载 .dat 文件）
# 下载地址：https://github.com/davisking/dlib-models
predictor = dlib.shape_predictor("shape_predictor_68_face_landmarks.dat")

.dat 文件说明：模型文件约 99MB，使用级联回归树存储。首次使用需从 GitHub dlib-models 仓库下载，放于脚本同级目录即可。

4.2 检测人脸并预测关键点

python 复制代码

img = cv2.imread("handou2.jpg")

# 参数 0：上采样次数，0=不上采样（速度最快），1=上采样一次（检测更多小人脸）
faces = detector(img, 0)

for face in faces:
    # predictor 返回 dlib.full_object_detection 对象
    shape = predictor(img, face)

    # 将 68 个 dlib.point 对象转为 numpy 数组，shape=(68, 2)
    landmarks = np.array([[p.x, p.y] for p in shape.parts()])

关键参数解析：

参数	含义	推荐值
`detector(img, n)` 中的 `n`	上采样次数，增大可检测远处小人脸，但速度成倍下降	0 或 1
`shape.parts()`	返回 68 个 `dlib.point` 对象的列表	---

4.3 绘制关键点与编号

python 复制代码

for idx, point in enumerate(landmarks):
    pos = [point[0], point[1]]

    # 绘制实心圆（绿色，半径 2）
    cv2.circle(img, pos, 2, (0, 255, 0), 1)

    # 在圆旁标注索引编号（红色，抗锯齿字体）
    cv2.putText(img, str(idx), pos,
                cv2.FONT_HERSHEY_SIMPLEX, 0.4,
                (0, 0, 255), 1, cv2.LINE_AA)

cv2.imshow("img", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

cv2.LINE_AA（抗锯齿线条） 相比默认的 cv2.LINE_8，文字边缘更平滑，适合小字号渲染。

五、代码二：结构化轮廓绘制（4轮廓绘制.py）

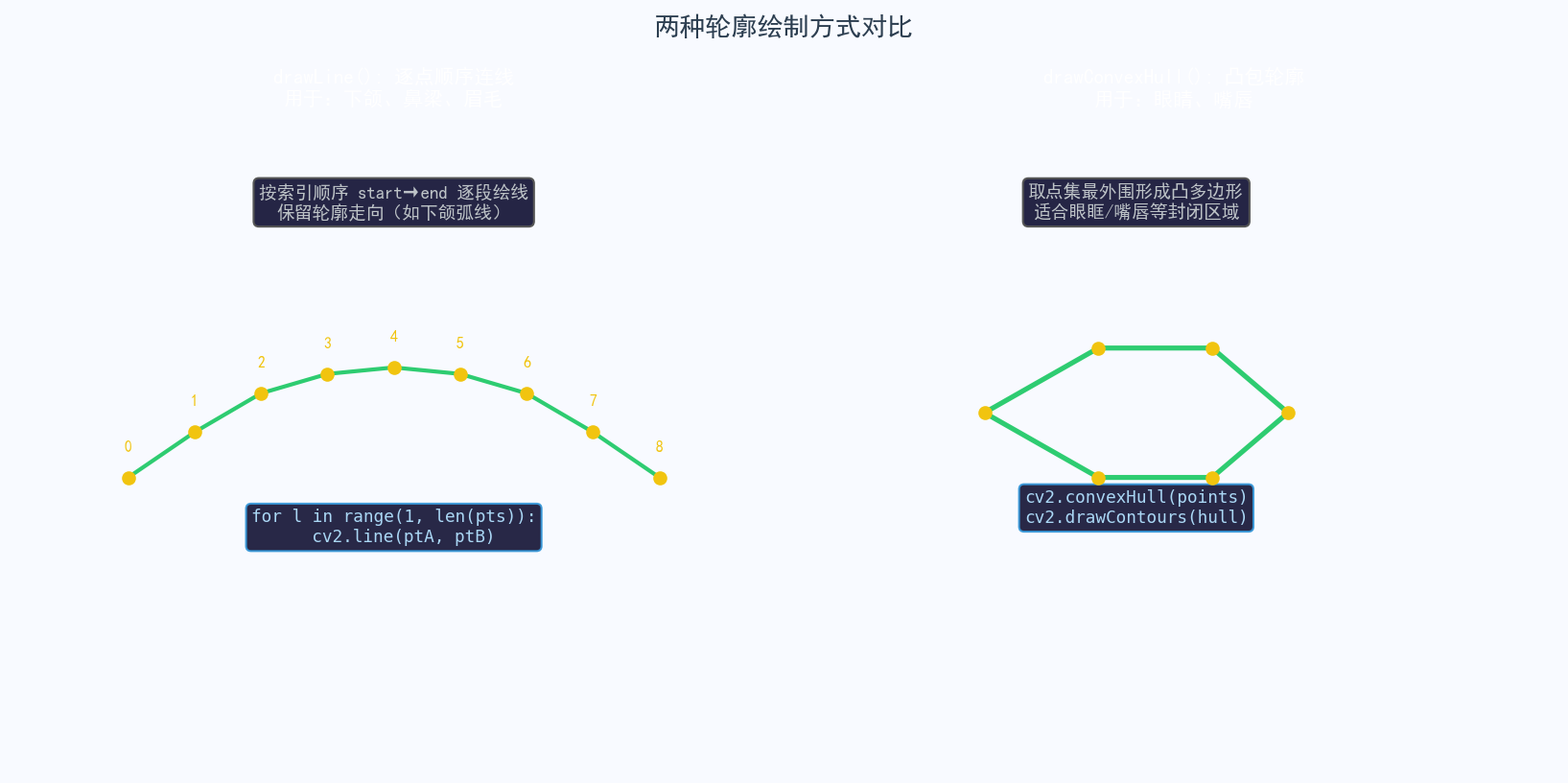

5.1 两种绘制方法设计思路

代码定义了两个辅助函数，分别应对不同区域的轮廓特点：

5.2 `drawLine`：顺序连线（适合开放曲线）

python 复制代码

def drawLine(start, end):
    pts = shape[start:end]          # 切片取对应区域的点集
    for l in range(1, len(pts)):
        ptA = tuple(pts[l - 1])     # 前一个点
        ptB = tuple(pts[l])         # 当前点
        cv2.line(image, ptA, ptB, (0, 255, 0), 2)

适用区域（开放轮廓，有明确起止点）：

python 复制代码

drawLine(0,  17)   # 下颌轮廓（左→右弧线）
drawLine(17, 22)   # 左眉（由内向外）
drawLine(22, 27)   # 右眉
drawLine(27, 36)   # 鼻梁 + 鼻底（上→下）

注意：shape[start:end] 是 Python 切片，不含 end 位置的点 。因此 drawLine(0, 17) 实际绘制 0~16 共 17 个点之间的 16 段线。

5.3 `drawConvexHull`：凸包轮廓（适合封闭区域）

python 复制代码

def drawConvexHull(start, end):
    Facial = shape[start:end + 1]          # 含 end（+1 补偿切片）
    mouthHull = cv2.convexHull(Facial)     # 计算凸包
    cv2.drawContours(image, [mouthHull], -1, (0, 255, 0), 2)

适用区域（封闭轮廓，需包裹整体）：

python 复制代码

drawConvexHull(36, 41)   # 左眼（6点）
drawConvexHull(42, 47)   # 右眼（6点）
drawConvexHull(48, 59)   # 外嘴唇（12点）
drawConvexHull(60, 67)   # 内嘴唇（8点）

cv2.convexHull 原理：给定一组点，计算能包裹所有点的最小凸多边形（Graham Scan 算法，时间复杂度 O(n log n)）。眼眶、嘴唇等区域轮廓近似凸形，因此效果优良。

drawLine vs drawConvexHull 关键区别：

drawLine(start, end) 中切片 shape[start:end]，不含 end

drawConvexHull(start, end) 中切片 shape[start:end+1]，含 end（+1 补偿）

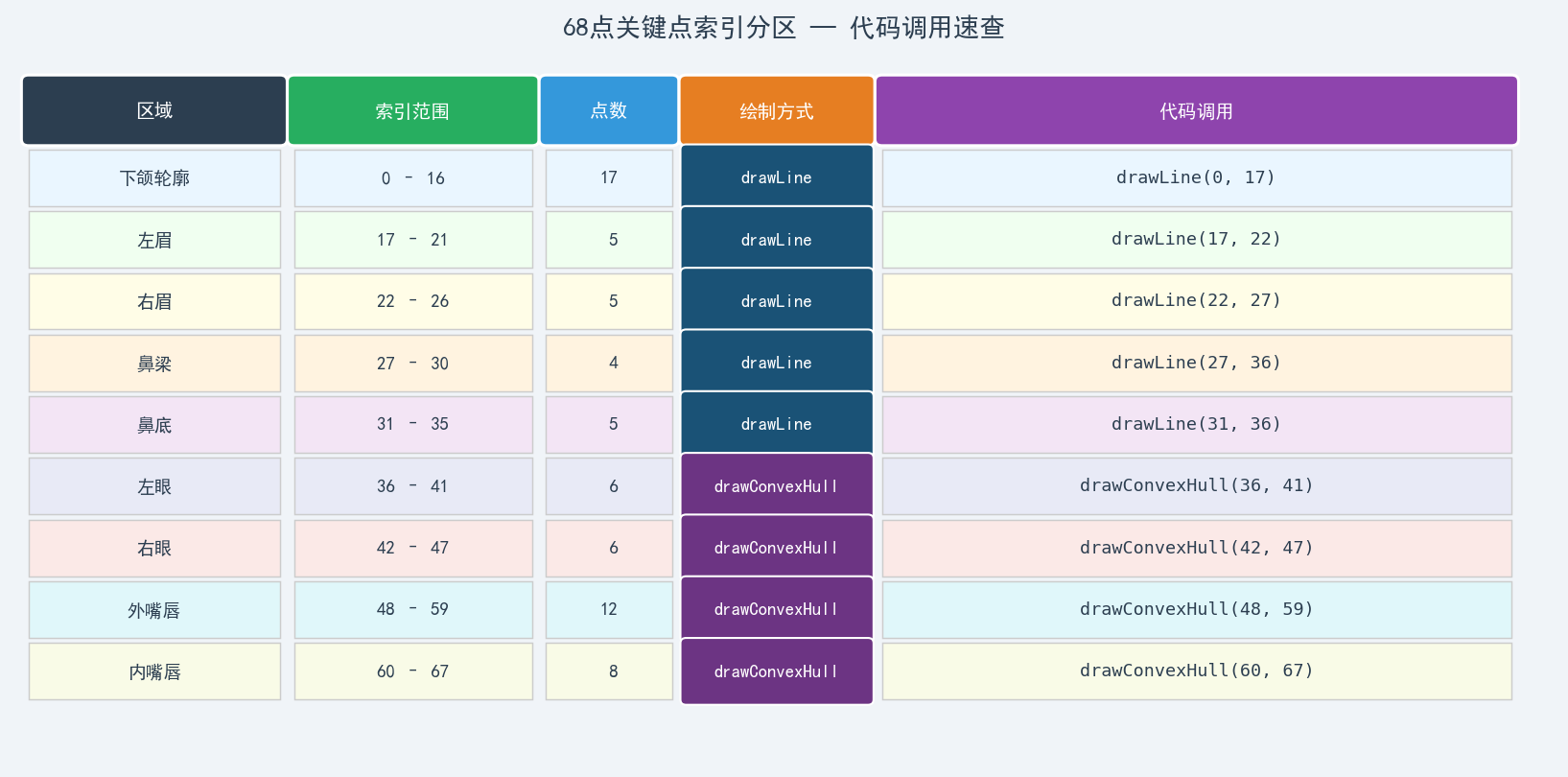

5.4 索引速查表

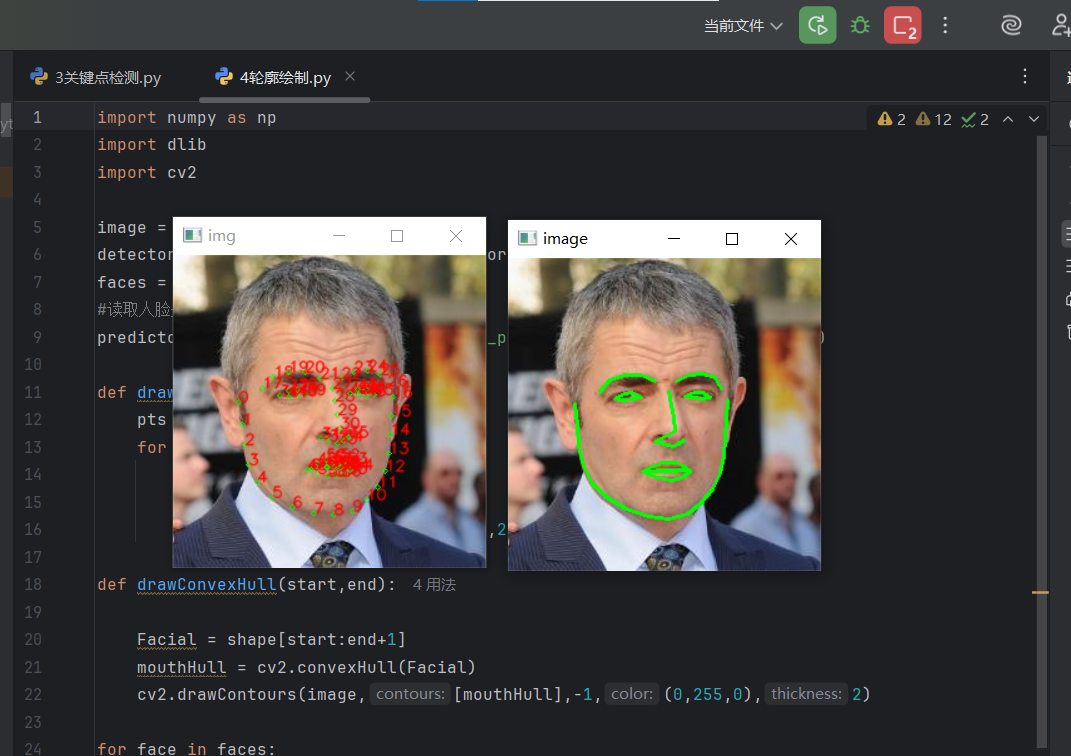

六、两段代码输出效果对比

对比项	3关键点检测.py	4轮廓绘制.py
输出内容	68 个绿色圆点 + 红色编号	连线 + 凸包轮廓（无编号）
视觉效果	调试友好，点位清晰	结构干净，贴近人脸轮廓
适合场景	标注验证、模型调试	特效贴图、视觉展示
信息密度	高（每点均有索引）	低（只保留结构线）

七、完整代码整合

7.1 代码一：关键点检测

python 复制代码

import numpy as np
import cv2
import dlib

img = cv2.imread("handou2.jpg")
detector = dlib.get_frontal_face_detector()
predictor = dlib.shape_predictor("shape_predictor_68_face_landmarks.dat")

faces = detector(img, 0)
for face in faces:
    shape = predictor(img, face)
    landmarks = np.array([[p.x, p.y] for p in shape.parts()])
    for idx, point in enumerate(landmarks):
        pos = [point[0], point[1]]
        cv2.circle(img, pos, 2, (0, 255, 0), 1)
        cv2.putText(img, str(idx), pos,
                    cv2.FONT_HERSHEY_SIMPLEX, 0.4,
                    (0, 0, 255), 1, cv2.LINE_AA)

cv2.imshow("img", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

7.2 代码二：结构化轮廓绘制

python 复制代码

import numpy as np
import dlib
import cv2

image = cv2.imread("handou2.jpg")
detector = dlib.get_frontal_face_detector()
predictor = dlib.shape_predictor("shape_predictor_68_face_landmarks.dat")

def drawLine(start, end):
    pts = shape[start:end]
    for l in range(1, len(pts)):
        cv2.line(image, tuple(pts[l-1]), tuple(pts[l]), (0, 255, 0), 2)

def drawConvexHull(start, end):
    Facial = shape[start:end+1]
    hull = cv2.convexHull(Facial)
    cv2.drawContours(image, [hull], -1, (0, 255, 0), 2)

faces = detector(image, 1)
for face in faces:
    shape = predictor(image, face)
    shape = np.array([[p.x, p.y] for p in shape.parts()])

    # 凸包封闭区域
    drawConvexHull(36, 41)   # 左眼
    drawConvexHull(42, 47)   # 右眼
    drawConvexHull(48, 59)   # 外嘴唇
    drawConvexHull(60, 67)   # 内嘴唇

    # 顺序连线开放区域
    drawLine(0,  17)          # 下颌
    drawLine(17, 22)          # 左眉
    drawLine(22, 27)          # 右眉
    drawLine(27, 36)          # 鼻子

cv2.imshow("image", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

八、常见问题与注意事项

Q1：运行报错 RuntimeError: Unable to open shape_predictor_68_face_landmarks.dat

模型文件缺失，从以下地址下载（bz2 压缩包，解压后约 99MB）：

复制代码

https://github.com/davisking/dlib-models/raw/master/shape_predictor_68_face_landmarks.dat.bz2

将 .dat 文件放到 Python 脚本同级目录。

Q2：detector(img, 0) 和 detector(img, 1) 有什么区别？

参数	效果	速度影响
`n=0`	原始分辨率检测，速度最快	基准
`n=1`	图像放大 2x 后检测，可找到更小/更远的人脸	约慢 4x
`n=2`	放大 4x，极小人脸也可检测	约慢 16x

代码一用 n=0（静态图，追求速度）；代码二用 n=1（精度优先，确保关键点准确）。

Q3：drawConvexHull 中为什么要写 end+1？

Python 切片 a[start:end] 不含 end，而 drawLine 利用了这一点（终止点不需要绘制）。但 drawConvexHull 需要完整的闭合区域点集（如左眼的 6 个点全部参与凸包计算），所以要写 end+1。

九、扩展方向

方向	说明
眨眼检测（EAR）	计算眼睛纵横比，EAR < 阈值时判断为闭眼
打哈欠检测（MAR）	计算嘴部开合比，MAR > 阈值判断张嘴
驾驶疲劳监测	结合眨眼频率 + 打哈欠触发告警
人脸对齐	用眼角坐标做仿射变换，将人脸旋转至水平
MediaPipe 替代	谷歌 MediaPipe 提供 468 点检测，精度更高，支持实时

小结

本文完整介绍了 dlib shape_predictor_68 模型的调用链路，核心要点如下：

两步检测 ：先用 get_frontal_face_detector() 找人脸框，再用 shape_predictor 精细化到 68 个点
坐标转换 ：np.array([[p.x, p.y] for p in shape.parts()]) 是固定范式，转为 numpy 数组便于后续处理
开放曲线用 drawLine （下颌、眉毛、鼻子），封闭区域用 drawConvexHull（眼睛、嘴唇）
切片陷阱 ：drawLine 用 [start:end]，drawConvexHull 用 [start:end+1]，务必区分

掌握 68 点检测后，即可在此基础上快速实现疲劳检测、表情分析、AR 特效等更复杂的人脸应用。
