本文专为需要搭建 VCF 9 实验室网络的 IT 爱好者、技术人员打造，详细拆解从硬件选型到端口连接、VLAN 配置的完整流程。涵盖核心交换机的端口分配规则、10GbE 与 2.5GbE 链路的应用场景、终端设备(电脑、NAS)的接入方式，同时解答无 VLAN 支持环境的部署限制、交换机选型避坑等常见问题，帮助读者快速搭建稳定、合规的 VCF 9 实验室网络环境，满足学习与测试需求。
一、部署前提：硬件清单与网络需求
搭建 VCF 9 实验室网络需提前准备核心硬件与基础环境，确保部署顺畅：
1. 必备硬件
核心交换机：1 台 MikroTik 交换机(至少 5 个端口)、1 台 Sodola 交换机(至少 6 个端口，含 10GbE SFP + 端口);
计算节点：3 台 MS-A2 设备(支持 10GbE SFP + 接口);
终端与存储：1 台 iMac 桌面电脑、1 台 Synology NAS(可选，用于存放 VCF 离线仓库);
链路与配件：对应数量的 10GbE(绿色标识)和 2.5GbE(蓝色标识)网线，SFP + 模块(用于 10GbE 高速连接)。
2. 基础网络需求
需互联网上行链路(用于下载安装包、依赖组件);
提前规划 VLAN 配置(含管理 VLAN、业务 VLAN 等);
确保各设备支持对应速率链路(MS-A2 需兼容 10GbE SFP+，iMac 支持 2.5GbE 连接)。
二、核心硬件说明：交换机端口标识规则
在进行连接前，需明确两台交换机的端口编号逻辑，避免接错影响功能：
MikroTik 交换机：端口按从左到右顺序编号为 1-5，所有端口均支持对应速率的网络连接;
Sodola 交换机：端口按从左到右顺序编号为 1-6，其中端口 6 为 10GbE SFP + 高速端口，其余端口支持 2.5GbE 连接，端口 2-4 为预留扩展端口。

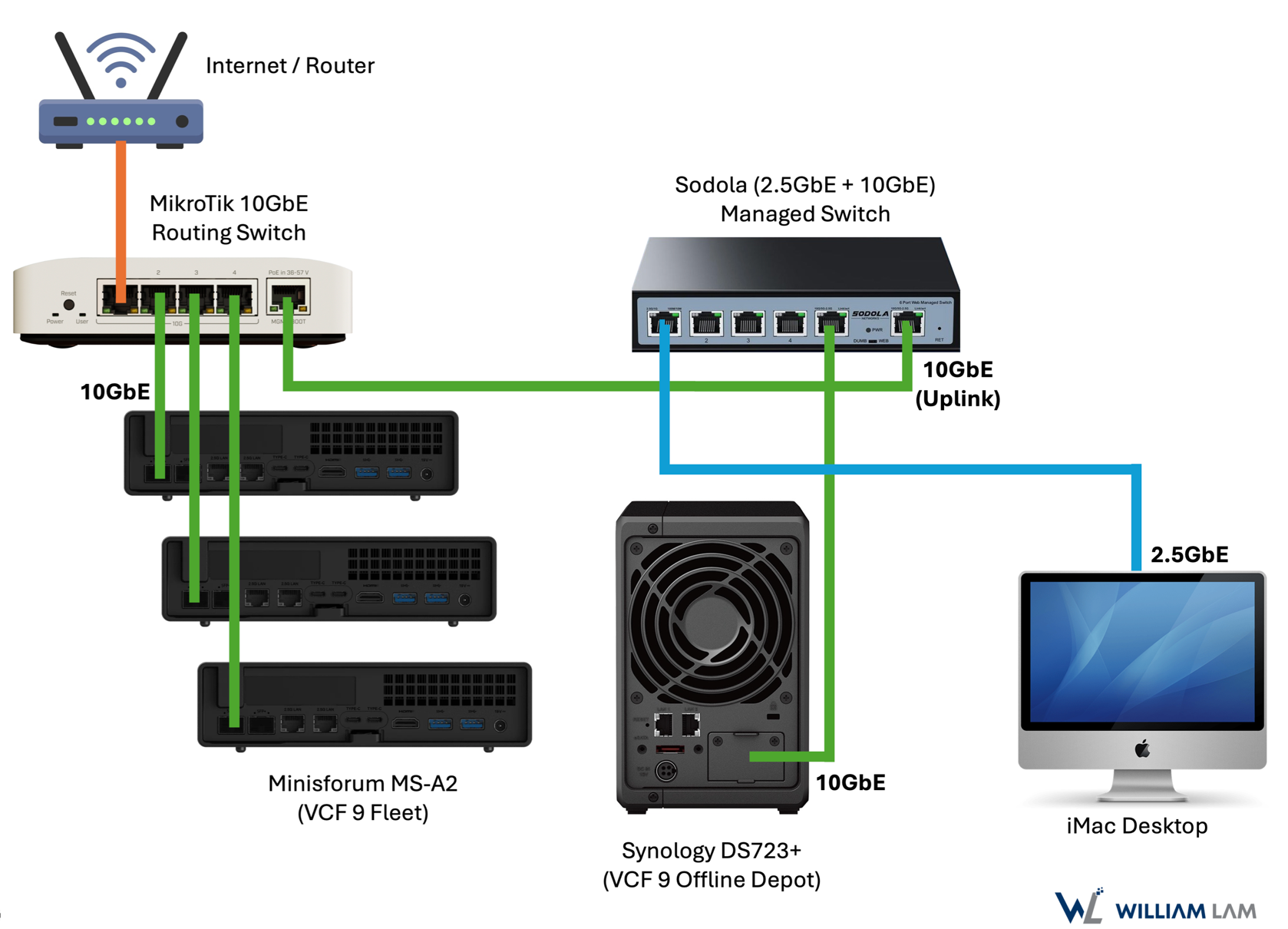

三、分步端口连接指南：从核心到终端
遵循 "核心互联→节点接入→终端连接" 的顺序，按以下步骤完成所有设备的物理连接，每一步均标注连接逻辑与作用，便于理解：
1. 步骤 1：MikroTik 接入互联网(端口 1)
连接方式：将互联网上行网线插入 MikroTik 的端口 1;
核心作用：为整个 VCF 9 实验室提供外网访问能力，用于下载安装包、拉取依赖组件、同步更新等;
注意事项：确保上行链路稳定，若无需外网访问可跳过，但会影响后续组件安装与更新。
2. 步骤 2：MikroTik 连接 MS-A2 计算节点(端口 2-4)
连接方式：用 10GbE 网线(绿色)将 MikroTik 的端口 2、3、4 分别连接到 3 台 MS-A2 设备的第一个 10GbE SFP + 端口;
核心作用：建立计算节点与核心交换机的高速链路，MS-A2 作为 VCF 9 的核心计算节点，10GbE 速率可满足虚拟机运行、数据传输的高速需求;
注意事项：ESXi 系统会自动将 MS-A2 的第一个 SFP + 端口识别为 vmnic1，无需额外配置端口映射。
3. 步骤 3：MikroTik 与 Sodola 交换机互联(端口 5→端口 6)
连接方式：用 10GbE SFP + 网线(绿色)将 MikroTik 的端口 5 连接到 Sodola 的端口 6(10GbE SFP + 端口);
核心作用：实现两台交换机的高速互联，且该链路配置为 Trunked VLAN(基于 802.1Q 协议)，可承载 MikroTik 上定义的所有 VLAN 数据，确保不同 VLAN 的设备跨交换机互通;
注意事项：必须启用 Trunk 模式，否则 VLAN 数据无法正常转发，导致跨交换机设备无法通信。
4. 步骤 4：Sodola 连接 iMac 管理终端(端口 1)
连接方式：用 2.5GbE 网线(蓝色)将 Sodola 的端口 1 连接到 iMac 的网络接口;
核心作用：iMac 作为管理终端，通过该端口接入 VCF 9 实验室的管理网络，可直接访问所有节点、交换机和存储设备，方便日常操作与维护;
注意事项：该端口需配置为 untagged VLAN(未标记 VLAN)，且绑定到管理 VLAN，确保管理流量的独立性与安全性。
5. 步骤 5：Sodola 连接 Synology NAS(端口 5)
连接方式：用 2.5GbE 网线(蓝色)将 Sodola 的端口 5 连接到 Synology NAS 的网络接口;
核心作用：Synology NAS 用于存放 VCF Offline Depot(离线仓库)，为 VCF 9 部署提供本地安装源，避免依赖外网下载，提升部署效率;
注意事项：该端口需配置为 Tagged VLAN，确保能访问离线仓库所在的业务 VLAN;若无需本地离线仓库，可省略此连接。
6. 步骤 6：预留扩展端口(Sodola 端口 2-4)
状态：Sodola 的端口 2-4 暂不连接设备，作为扩展接口;
应用场景：后续可新增计算节点、存储设备或其他终端(如测试用虚拟机、监控设备)，直接接入这些端口即可扩展实验室规模。
四、VLAN 配置关键要点
VLAN 配置是确保网络隔离与互通的核心，需重点关注以下两点：
1. Trunked VLAN(MikroTik 端口 5→Sodola 端口 6)
功能：承载所有已定义的 VLAN(管理 VLAN、业务 VLAN、存储 VLAN 等)，实现跨交换机的 VLAN 数据转发;
配置要求：启用 802.1Q 协议，允许所有需要的 VLAN 通过该 Trunk 链路，避免 VLAN 遗漏导致设备无法通信。
2. Untagged VLAN(Sodola 端口 1)
功能：仅承载管理 VLAN 流量，iMac 通过该端口直接接入管理网络，无需额外配置 VLAN 标签即可访问所有管理节点;
配置要求：将 Sodola 端口 1 的 PVID(默认 VLAN)设置为管理 VLAN ID，确保接入后自动加入管理网络。
五、常见问题与解决方案
在部署过程中，可能会遇到交换机选型、网络配置兼容等问题，结合实际使用反馈整理以下常见问题及解答：
1. 交换机选型避坑：Sodola 交换机的使用反馈
问题：有用户反馈 Sodola 交换机存在软件不稳定、无官方技术支持的问题，多次更换仍出现故障;
建议：若追求稳定性，可替换为口碑更好的 2.5GbE 交换机(如 TP-LINK、Cisco 小型企业级交换机);若坚持使用 Sodola，需提前测试软件版本稳定性，避免部署后出现断连、VLAN 配置失效等问题。
2. 扁平网络部署限制：无 VLAN 支持能否搭建 VCF 9?
问题：部分用户尝试用不支持 VLAN 的 10GbE 交换机搭建扁平网络(所有设备在同一子网)，配置 / 23 CIDR 网段并添加 "skipGatewayPingValidation: true""skipDualNetworkValidation: true" 参数后，仍提示 "网关重复""子网重复"，无法通过验证;
结论：VCF 9 不支持扁平网络部署，必须通过 VLAN 实现网络隔离;
原因：VCF 9 对网络架构有硬性要求，同一网关和子网不能跨多个网络使用，即使跳过部分验证，也会导致后续部署失败或系统不稳定;
解决方案：更换支持 VLAN 的交换机，按本文所述配置 Trunked VLAN 和 Untagged VLAN，确保网络架构符合 VCF 9 的部署要求。
3. 链路速率匹配：避免连接后速率不达标
问题：部分设备连接后速率未达到预期(如 10GbE 链路仅显示 2.5GbE);
排查方向：检查网线是否支持对应速率(10GbE 需使用 Cat6 及以上规格网线)、SFP + 模块是否兼容、交换机端口是否启用对应速率模式(部分交换机需手动开启 10GbE 模式)。
总结
本教程详细拆解了 VCF 9 实验室网络的部署流程，从硬件清单、端口连接到 VLAN 配置、问题排查，覆盖了搭建过程的核心环节。通过遵循 "核心互联→节点接入→终端连接" 的逻辑，结合清晰的 VLAN 配置，可快速搭建稳定、合规的 VCF 9 实验室网络。无论是 IT 爱好者学习 VCF 技术，还是技术人员搭建测试环境，都可按照本文步骤操作，若需扩展实验室规模，直接利用预留端口即可实现。如果在部署中遇到具体问题，可针对细节进一步调整配置或更换兼容硬件。
