PY32F002B实践之四--宠物腹背理疗仪项目踩坑及项目总结复盘

一、项目总结概括

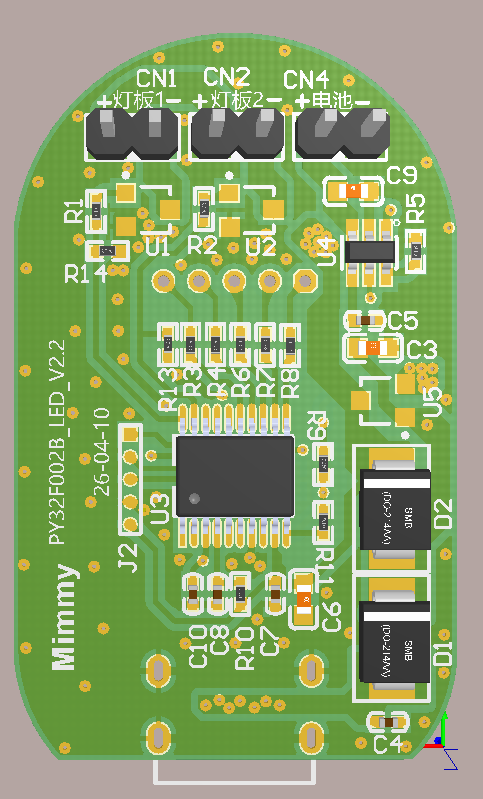

本项目基于PY32F002B单片机，完成宠物腹背理疗仪主板的软件与硬件适配开发，核心实现理疗灯（红光+850nm红外）双路PWM控制、人机交互（按键+数码管显示）、电池电压检测与电量计算、低功耗休眠/唤醒、Flash参数掉电保存及充电状态检测六大核心功能。项目采用"主循环+中断驱动"架构，高频任务（数码管刷新、按键扫描、系统计时）由TIM14定时器1ms中断驱动，低频任务（电量检测、充电状态判断、参数保存）放入主循环，兼顾功能稳定性与低功耗需求，代码遵循模块化设计，可灵活调整理疗灯模式、定时时间等参数，适配居家宠物理疗的便捷使用场景。

整体开发流程围绕"外设初始化→功能模块实现→调试优化"展开，核心依赖PY32F002B的GPIO、TIM、ADC、Flash等外设，通过LL库底层操作实现高效控制，最终达成"操作便捷、显示清晰、功耗较低、运行稳定"的项目目标，同时暴露了多个开发过程中易忽略、易出错的细节问题，需重点规避以提升开发效率、避免项目卡壳。

二、项目开发复盘思考

本次项目开发从需求梳理、方案设计到编码调试、功能落地，全程围绕"适配宠物理疗场景、兼顾稳定性与低成本"的核心目标推进，过程中既有可复用的经验积累，也有需要优化的短板，复盘如下，为后续同类单片机项目开发提供参考。

2.1 开发亮点与可复用经验

架构设计合理，兼顾效率与功耗：采用"主循环+中断驱动"的架构，将高频任务（数码管刷新、按键扫描）放入TIM14 1ms中断，低频任务（电量检测、参数保存）放入主循环，既保证了人机交互的响应速度，又降低了CPU占用率，使设备待机功耗控制在合理范围，适配锂电池供电场景，这一架构可直接复用至同类低功耗、人机交互类单片机项目。
代码模块化清晰，可维护性强：按功能拆分模块（系统初始化、人机交互、供电管理、理疗灯控制等），每个模块对应独立的函数，头文件与源文件分离，宏定义集中管理，后续修改理疗灯模式、定时参数时，无需改动核心逻辑，仅调整宏定义或对应模块函数即可，提升了代码的可维护性和可扩展性。
提前规避硬件适配风险：开发初期对照PY32F002B数据手册和硬件原理图，明确GPIO引脚复用功能、外设时钟配置逻辑，提前确认TIM通道与理疗灯引脚的对应关系、ADC采样分压比等关键参数，避免了后期硬件与软件不兼容的重大问题，缩短了调试周期。

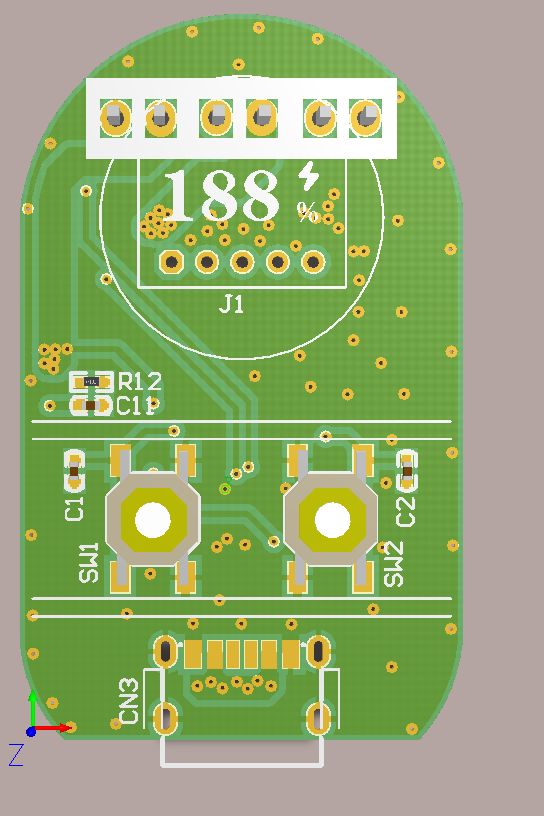

重视异常处理与用户体验：添加Flash数据CRC校验（防止参数丢失或错乱）、电池欠压保护、充电超时保护等异常处理逻辑；数码管显示区分电量、模式、倒计时，充电状态显示闪电符号，按键操作逻辑贴合用户习惯（短按切换、长按休眠），提升了设备的实用性和用户体验。

2.2 开发过程中的不足与问题

前期技术调研不够细致：对PY32F002B单片机ADC模块的内部基准电压配置认知不全面，忽略了基准电压缓冲器的启用步骤，导致后期出现ADC采样异常，浪费了调试时间；对LL库函数的执行效率预估不足，未提前考虑数码管1ms高频刷新场景下固件库函数的延迟问题。
编码规范与校验意识不足：编写PWM通道控制代码时，因疏忽出现通道函数笔误，此类低级逻辑错误编译器无法检测，导致项目卡壳；代码注释不够细致，对TIM通道、GPIO引脚的对应关系、关键配置的作用标注不清晰，后期排查问题时增加了难度。
调试流程不够系统化：出现功能异常时，优先排查硬件故障或复杂逻辑，忽略了低级错误（如通道写错、配置遗漏），导致调试效率低下；未建立"先软件后硬件、先低级错误后复杂问题"的调试流程，部分问题排查耗时过长，拖延了项目进度。
功能冗余与优化不足：部分函数存在冗余代码（如数码管驱动中重复的GPIO操作），未进行精简；低功耗模式仅实现了休眠与唤醒，未进一步优化休眠时的外设关闭逻辑，待机功耗仍有优化空间；未添加按键双击、长按设置等拓展功能，适配性有待提升。

2.3 后续改进方向与优化计划

强化前期技术调研：开发前全面梳理单片机外设的核心配置要点，重点关注易遗漏的细节（如ADC基准电压、GPIO复用配置），结合数据手册整理"外设配置 Checklist"，编码前对照 checklist 确认配置完整性，避免因配置遗漏导致的功能异常。
规范编码与注释：制定统一的编码规范，重点关注相似函数（如TIM通道函数）的命名区分，编码后进行自我校验，重点核对通道编号、引脚定义等关键参数；完善代码注释，对关键配置、函数功能、引脚对应关系进行详细标注，提升代码可读性和可维护性。
建立系统化调试流程：明确"先软件后硬件、先低级错误后复杂问题"的调试原则，出现功能异常时，先排查代码中的笔误、配置遗漏等低级错误，再检查硬件接线、外设故障；针对高频踩坑点，整理"调试排查手册"，提升调试效率。
优化功能与性能：精简冗余代码，优化数码管驱动、ADC采样等核心函数的执行效率；进一步优化低功耗逻辑，休眠时关闭所有非必要外设（如ADC、TIM1），降低待机功耗；新增拓展功能（如双击切换定时时间、长按锁定模式），提升设备适配性；增加代码调试日志，方便后期问题排查。
加强团队协作与知识沉淀：将本次项目的踩坑点、解决方案、复盘思考整理成知识库，供团队后续参考；开发过程中及时沟通遇到的问题，避免重复踩坑；针对PY32F002B单片机的核心外设，整理通用配置模板，提升后续同类项目的开发效率。

三、项目高频踩坑点

踩坑点1：内部1.5V基准电压配置遗落，导致ADC采样异常

问题描述

项目中ADC模块用于电池电压采样，配置为内部1.5V基准电压，但开发初期仅初始化ADC基本参数，未添加基准电压相关配置，导致ADC采样值偏差极大，无法准确计算电池电量，表现为电量显示异常（如满电显示为低电、电量跳变剧烈），排查时易误判为ADC采样滤波不足或硬件分压异常。

核心原因

忽略PY32F002B单片机内部基准电压的启用配置，仅完成ADC分辨率、采样时间、通道选择等基础配置，未开启内部1.5V基准缓冲器，导致ADC采样时无有效基准电压，采样值失真。

解决方案

在APP_ADC_Init()函数中，添加内部1.5V基准电压的配置代码，确保基准电压正常启用，具体代码如下：

复制代码

// 新增内部1.5V基准电压配置（必须添加，否则ADC采样异常）
LL_ADC_SetVrefBufferVoltage(ADC1, LL_ADC_VREFBUF_1P5V);  // 设置基准电压为1.5V
LL_ADC_EnableVrefBufferVoltage(ADC1);                    // 启用基准电压缓冲器
// 等待基准电压稳定（可选，进一步提升采样稳定性）
while(LL_ADC_IsActiveFlag_VREFINT_RDY(ADC1) == 0);

注意事项

配置基准电压后，需等待基准电压就绪（通过LL_ADC_IsActiveFlag_VREFINT_RDY判断），再执行ADC采样操作，避免因基准电压未稳定导致的采样偏差；此配置易被遗漏，需在ADC初始化时重点检查。

踩坑点2：PWM通道写错，编译正常但功能异常，调试难以定位

问题描述

呼吸灯采用TIM1定时器双路PWM控制，通道配置为CH2（PA3）和CH3（PA4），开发时因疏忽，将CH3对应的PWM占空比设置函数写错，具体为将LL_TIM_OC_SetCompareCH3(TIM1, cmp)误写为LL_TIM_OC_SetCompareCH1(TIM1, cmp)。代码编译无报错、无警告，但实际运行时，其中一路呼吸灯（PA4）无信号输出、无法点亮，排查时易优先怀疑硬件接线、PWM初始化参数，忽略通道函数的低级错误，导致项目卡壳、拖延进度。

核心原因

对TIM定时器通道与GPIO引脚的对应关系记忆不清晰，且LL库中通道相关函数命名相似（如CH1/CH2/CH3对应函数仅数字不同），易出现笔误；同时，此类错误属于"逻辑错误"，而非语法错误，编译器无法检测，只能通过实际调试发现，增加排查难度。

解决方案

先确认GPIO引脚与TIM通道的对应关系：本项目中PA3对应TIM1_CH2、PA4对应TIM1_CH3，可对照硬件原理图和PY32F002B数据手册，明确通道编号，避免记忆偏差；
修改PWM占空比设置代码，确保通道函数与实际通道一致，正确代码如下：

// 正确代码（CH2对应PA3、CH3对应PA4，双路呼吸灯正常输出）
LL_TIM_OC_SetCompareCH2(TIM1, cmp); // 控制PA3引脚PWM占空比
LL_TIM_OC_SetCompareCH3(TIM1, cmp); // 控制PA4引脚PWM占空比

// 错误代码（误将CH3写为CH1，PA4无信号输出）
// LL_TIM_OC_SetCompareCH2(TIM1, cmp);
// LL_TIM_OC_SetCompareCH1(TIM1, cmp); // 错误通道，无输出

注意事项

编写PWM通道相关代码后，需重点核对"通道函数编号"与"实际引脚-通道对应关系"，可在代码中添加注释（标注通道对应的引脚功能），避免笔误；调试时若出现PWM无输出、输出异常，优先检查通道函数是否写错，再排查硬件和其他初始化参数。

踩坑点3：数码管1ms刷新时，使用固件库函数导致显示异常

问题描述

数码管采用1ms循环刷新模式（每1ms点亮一个段，利用视觉暂留实现稳定显示），初期使用LL库GPIO固件库函数（如LL_GPIO_SetOutputPin、LL_GPIO_ResetOutputPin）控制数码管引脚电平，导致数码管显示异常：各段位亮度不均匀、部分段位不亮或常亮，甚至出现乱码，影响显示效果，排查时易误判为数码管硬件故障或刷新逻辑错误。

核心原因

LL库固件库函数包含较多底层判断和操作，执行效率较低，而数码管1ms刷新要求GPIO引脚电平切换速度极快（需在极短时间内完成"关闭所有段→点亮当前段"的操作），固件库函数的执行延迟会导致刷新不及时，出现段位点亮时间不均、串扰等问题，最终表现为显示异常。

解决方案

将数码管驱动相关的GPIO操作，从LL库固件库函数改为直接操作寄存器，提升引脚电平切换速度，消除刷新延迟，具体修改示例如下：

复制代码

// 原错误方式（使用LL库固件库函数，显示异常）
LL_GPIO_SetOutputPin(ALL_SEG_PORTS, S1_PIN);  // 置高S1引脚（固件库函数，效率低）
LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, S2_PIN); // 置低S2引脚

// 改进方式（直接操作GPIO寄存器，效率高，解决显示异常）
// 置高S1引脚（GPIOB端口，S1_PIN为LL_GPIO_PIN_4，对应寄存器位4）
GPIOB->BSRR = S1_PIN;
// 置低S2引脚（对应寄存器位4，BRR寄存器用于置低）
GPIOB->BRR = S2_PIN;

// 关闭所有数码管段（直接操作寄存器，快速关闭所有引脚）
GPIOB->BRR = ALL_SEG_PINS;

注意事项

仅在数码管刷新等对GPIO操作速度要求极高的场景，使用直接操作寄存器的方式；其他场景（如按键读取、普通GPIO输出）可正常使用LL库固件库函数，兼顾开发效率与运行效率；修改后需重新调试数码管刷新逻辑，确保各段位亮度均匀、显示清晰。

四、整体避坑总结

本项目的核心踩坑点均为"细节类低级错误"，虽不影响代码编译，但会导致功能异常且排查难度较大，严重拖延项目进度。结合复盘思考，开发过程中需重点关注三点：一是ADC内部基准电压的完整配置，避免采样异常；二是PWM通道与函数的对应关系，避免笔误；三是高频刷新场景下的GPIO操作效率，必要时直接操作寄存器。同时，建议开发时做好代码注释、对照硬件原理图和数据手册编写代码，调试时优先排查低级错误，再排查硬件和复杂逻辑，提升开发效率，确保项目顺利推进。同时，需正视开发中的不足，落实后续改进计划，将经验沉淀为可复用的知识，为后续同类项目提供支撑。
