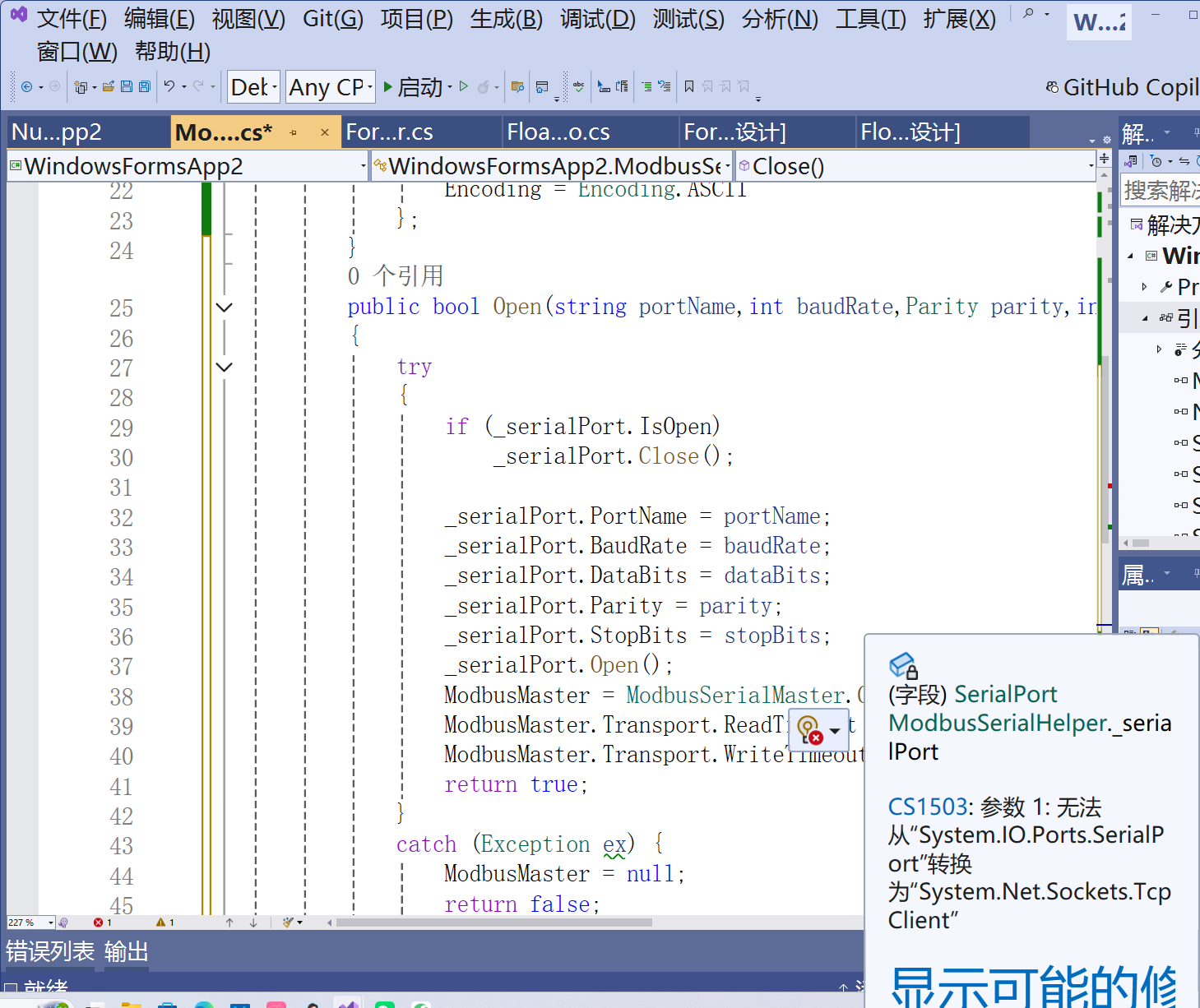

报错

csharp 复制代码

using System;
using System.Collections.Generic;
using System.IO.Ports;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using Modbus.Device;

namespace WindowsFormsApp2
{
    public class ModbusSerialHelper:IDisposable
    {
        private SerialPort _serialPort;
        public IModbusMaster ModbusMaster { get; private set; }
        public bool IsOpen => _serialPort?.IsOpen ?? false;
        public ModbusSerialHelper()
        {
            _serialPort = new SerialPort()
            {
                ReadTimeout = 1000,
                WriteTimeout = 1000,
                Encoding = Encoding.ASCII
            };
        }
        public bool Open(string portName,int baudRate,Parity parity,int dataBits,StopBits stopBits)
        {
            try
            {
                if (_serialPort.IsOpen)
                    _serialPort.Close();

                _serialPort.PortName = portName;
                _serialPort.BaudRate = baudRate;
                _serialPort.DataBits = dataBits;
                _serialPort.Parity = parity;
                _serialPort.StopBits = stopBits;
                _serialPort.Open();
                ModbusMaster = ModbusSerialMaster.CreateRtu(_serialPort);
                ModbusMaster.Transport.ReadTimeout = 1000;
                ModbusMaster.Transport.WriteTimeout = 1000;
                return true;
            }
            catch (Exception ex) {
                ModbusMaster = null;
                return false;
            }
        }
        public void Close()
        {
            if (_serialPort?.IsOpen ?? false)
            {
                _serialPort.Close();
            }
            ModbusMaster= null;
        }
        public void Dispose()
        {
           // throw new NotImplementedException();
           Close();
            _serialPort?.Dispose();
        }
    }
}

最常见的原因是：你引用了错误或不匹配的 Modbus 库版本。

有些 Modbus 库为了统一，把 CreateRtu和 CreateTcp等方法合并了，然后根据传入的参数类型（TcpClient或

SerialPort）来判断用哪种方式。但你引用的这个库，可能只实现了网络（TCP）部分，或者API设计不同。

另一个可能是，你同时引用了多个不同的 Modbus 库，编译器使用了错误的那一个。

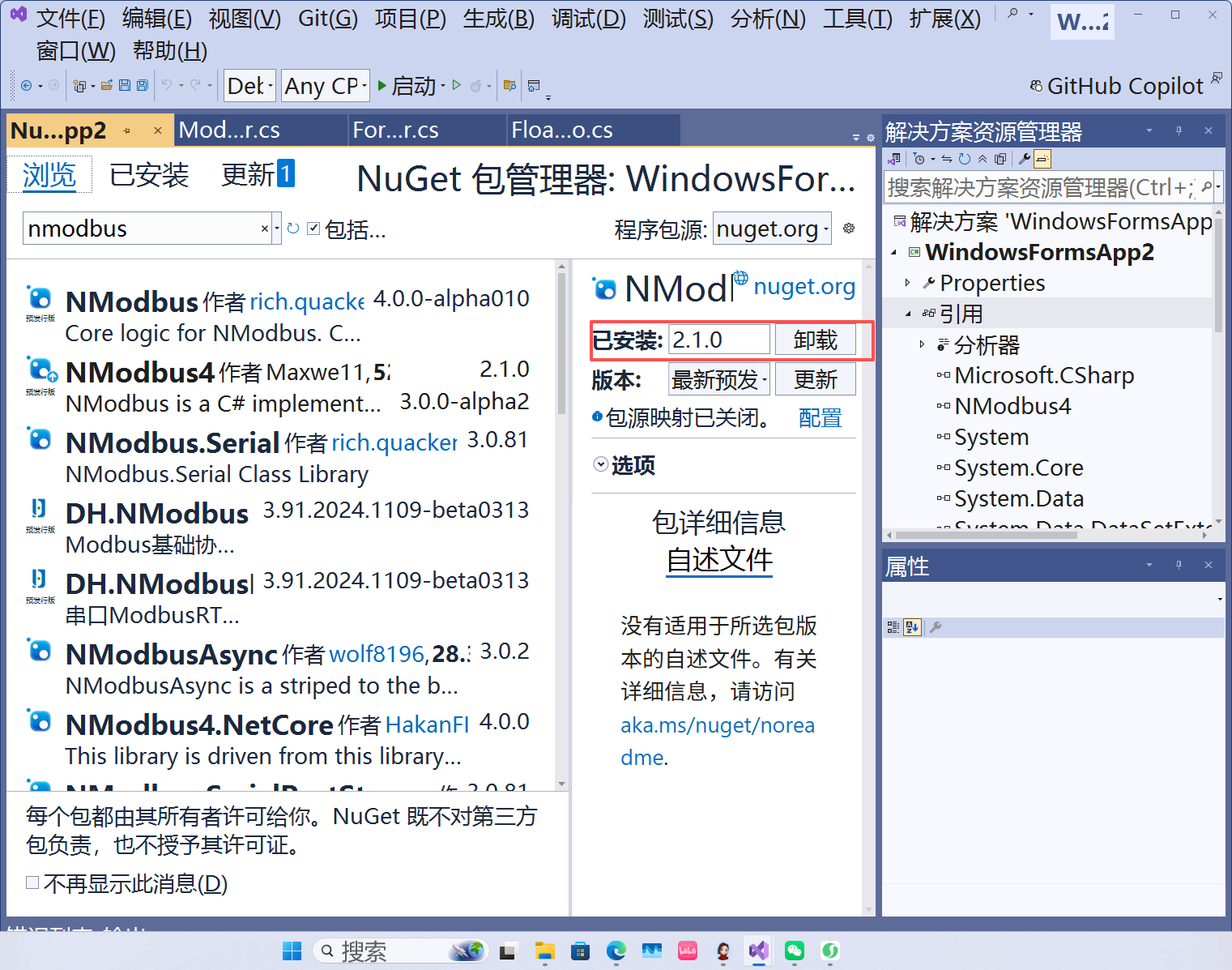

更新版本后解决，原为3.0

WinForms 自绘控件

1.WinForms 自绘控件基础

重写 OnPaint 方法

这是自绘控件的入口，所有绘制逻辑必须在这里执行；

Graphics 对象

WinForms 绘制的核心工具，掌握其常用方法（DrawLine/FillEllipse/DrawString/FillPath 等）；

抗锯齿设置

g.SmoothingMode = SmoothingMode.AntiAlias 是保证绘制效果平滑的关键，必须记住；

资源释放

所有 Brush/Pen/Font 等实现 IDisposable 的对象，必须用 using 包裹（避免内存泄漏）。

问：为什么重写 OnPaint 而不是直接在 Load 里绘制？

答：Load 仅执行一次，控件尺寸变化、属性修改、窗口遮挡后无法重新绘制；OnPaint 是控件的绘制生命周期方法，每次需要重绘时（如 Invalidate()、窗口刷新）都会触发，保证视觉始终最新。

问：代码中 SetStyle 配置了哪些参数，分别有什么用？

答：

AllPaintingInWmPaint：忽略 WM_ERASEBKGND 消息，避免背景重绘闪烁；

OptimizedDoubleBuffer：启用双缓冲，先在内存绘制再渲染到屏幕，解决闪烁；

UserPaint：控件自行绘制，不使用系统默认绘制逻辑；

ResizeRedraw：控件尺寸变化时自动重绘。

问：为什么所有 Brush/Pen 都用 using 包裹？

答：这些类继承自 IDisposable，封装了 GDI+ 非托管资源，不用 using 会导致资源泄漏，长期运行可能引发内存溢出或界面卡顿

2. 几何与三角函数（仪表盘的核心数学基础）

极坐标→直角坐标转换：仪表盘的刻度 / 指针都基于「圆心 + 角度 + 半径」计算坐标，核心公式：

plaintext

x = 中心X + cos(弧度) * 半径

y = 中心Y + sin(弧度) * 半径

角度与数值的映射：将「数值范围（Min_{Max）」映射到「角度范围（135°}405°）」，核心是比例换算：

plaintext

角度 = 起始角度 + (当前值-最小值)/(最大值-最小值) * 总角度范围

弧度转换：C# 三角函数（Math.Cos/Math.Sin）要求参数是弧度，需通过角度 * Math.PI / 180 转换。

核心知识点

Graphics 常用方法：FillEllipse（填充椭圆）、DrawLine（绘制刻度）、FillPath（填充指针路径）、DrawString（绘制文字）的参数与用法；
坐标系统：WinForms 以左上角为原点的坐标规则，仪表盘中心坐标（centerX/centerY）的计算逻辑；
路径绘制（GraphicsPath）：指针用 AddLines 构建三角形的原因（AddPoint 不是有效方法，AddLines 批量添加顶点形成闭合路径）

问：仪表盘背景用 FillEllipse 绘制，传入的 rect 是控件整个区域，为什么能画出正圆？

答：代码中 radius = Math.Min(centerX, centerY) - 10 保证了半径取宽 / 高中的较小值，且控件默认尺寸是 200x200（正方形），因此 FillEllipse 绘制的是正圆；即使控件缩放，半径的计算逻辑也能保证表盘始终是正圆且不超出边界。

问：绘制当前值文字时，为什么要先用 MeasureString 计算尺寸？

答：为了让文字居中显示。通过 MeasureString 获取文字的宽高，再用 centerX - textSize.Width / 2 计算文字的起始 X 坐标，保证文字在表盘水平居中。

问：仪表盘的角度范围为什么是 135°~405°？换成 0°~270° 会有什么问题？

答：135°~405° 覆盖 270° 扇形，对应仪表盘 "左下方→正右→右上方" 的经典布局（符合用户视觉习惯）；如果换成 0°~270°，表盘会从正右方向上绘制，不符合常规仪表的视觉逻辑，且刻度会集中在控件上半部分，交互体验差。

问：指针底部的 left/right 点是怎么计算的？为什么要减 Math.PI？

答：sideRad 是指针角度 + 90°（垂直于指针的方向），left 点是该方向上的 6 像素位置；right 点需要取反方向（减 Math.PI 即 180°），因此 sideRad - Math.PI 得到垂直指针的反方向，最终 left/right 形成中心两侧的两个点，和指针顶点组成三角形。

问：如果要把仪表盘的数值范围改成 0~100，需要修改哪些地方？

答：只需修改 MaxValue 的默认值（从 10 改为 100），核心绘制逻辑无需改动 ------ 因为刻度 / 指针的角度计算是基于 MinValue/MaxValue 的比例映射，而非固定数值，这是代码的可扩展性设计。

3. 动态更新机制

Invalidate() 方法：修改属性（如 Value/NeedleColor）后调用 Invalidate()，触发 OnPaint 重绘，实现视觉更新；

属性封装：所有可配置属性（Value/MinValue/NeedleColor 等）都封装了 set 方法，修改时自动触发重绘，保证属性变更即时生效。

核心知识点

可绑定属性：Category/Description 特性的作用（在属性面板分类显示，提升可设计性）；
数值限幅：MaxValue/MinValue 的 set 方法中，修改后重新赋值 Value 的原因（保证当前值始终在有效范围内）；
异常防护：DrawNeedle 中 if (MaxValue == MinValue) return 的作用（避免除零异常

问：Value 属性的 set 方法为什么没有显式限幅（比如 _value = Math.Clamp(value, MinValue, MaxValue)）？是否有问题？

答：当前代码仅在 MinValue/MaxValue 修改时重新赋值 Value 来隐式限幅，但 Value 直接赋值时（如 meter.Value = 20，而 MaxValue=10）会超出范围，存在健壮性问题；优化方案是在 Value 的 set 方法中添加 _value = Math.Clamp(value, MinValue, MaxValue)，保证数值始终合法。

问：属性上的 [Category("自定义仪表")] 特性有什么实际作用？

答：在 Visual Studio 的属性面板中，会将这些属性归类到 "自定义仪表"/"外观" 分组下，方便开发者在设计时快速找到并修改，提升控件的易用性（无此特性则属性会散落在 "杂项" 分组）

4.坐标与尺寸适配

所有绘制坐标都基于控件的 Width/Height 计算，而非固定值，保证控件缩放时表盘始终居中且比例正确；

文字绘制前用 g.MeasureString 计算尺寸，保证文字居中（如当前值 + 单位）。

5.性能优化与扩展

核心知识点

重复创建资源的优化：当前代码在 OnPaint 中每次都创建 Font/Pen，可缓存常用资源（如刻度字体、画笔）避免重复创建；
局部重绘：Invalidate() 可传入矩形区域，只重绘指针 / 数值变化的部分，减少绘制开销；
扩展场景：如支持自定义刻度数量、指针样式、渐变背景等。

问：如果这个控件频繁更新 Value（比如每秒 10 次），可能会有性能问题吗？如何优化？

答：有问题 ------ 每次 OnPaint 都会创建 Font/Pen/Brush，频繁创建销毁会产生 GC 压力；

优化方案：

缓存常用资源：将刻度字体、画笔定义为类级变量，在构造函数创建，Dispose 时释放；

局部重绘：调用 Invalidate(new Rectangle(...)) 只重绘指针和数值区域，而非整个控件；

防抖：限制重绘频率（如每秒最多 60 次），避免短时间内多次触发 Invalidate。

问：如何给仪表盘添加渐变背景？

答：将 SolidBrush 替换为 LinearGradientBrush/PathGradientBrush，示例：

csharp 复制代码

运行
using (var brush = new LinearGradientBrush(rect, Color.LightBlue, Color.Blue, 45f))
{
    g.FillEllipse(brush, rect);
}
