HCIP学习09 重发布（路由引入）+ 路由策略

一、重发布（Route Redistribution）概述

1.1 技术背景与作用

现实网络中常存在多种路由协议共存 的场景（如企业并购、多厂商设备混合组网、历史遗留网络），不同路由协议（OSPF/RIP/IS-IS/ 静态）的度量值计算逻辑、报文格式完全不同，默认无法直接交换路由信息。

重发布（又称路由引入）是在ASBR（自治系统边界路由器） 上，将一种路由协议的路由信息转换为另一种协议可识别的格式，实现跨协议路由共享，最终达成全网可达。

优势：无需大规模整改原有网络，低成本实现异构网络互通。

1.2 部署条件

（1）必须存在 ASBR 设备

ASBR 是同时运行两种及以上路由协议（或同一协议的不同进程） 的边界路由器，它能同时学习到两边网络的路由，是重发布的唯一配置点。

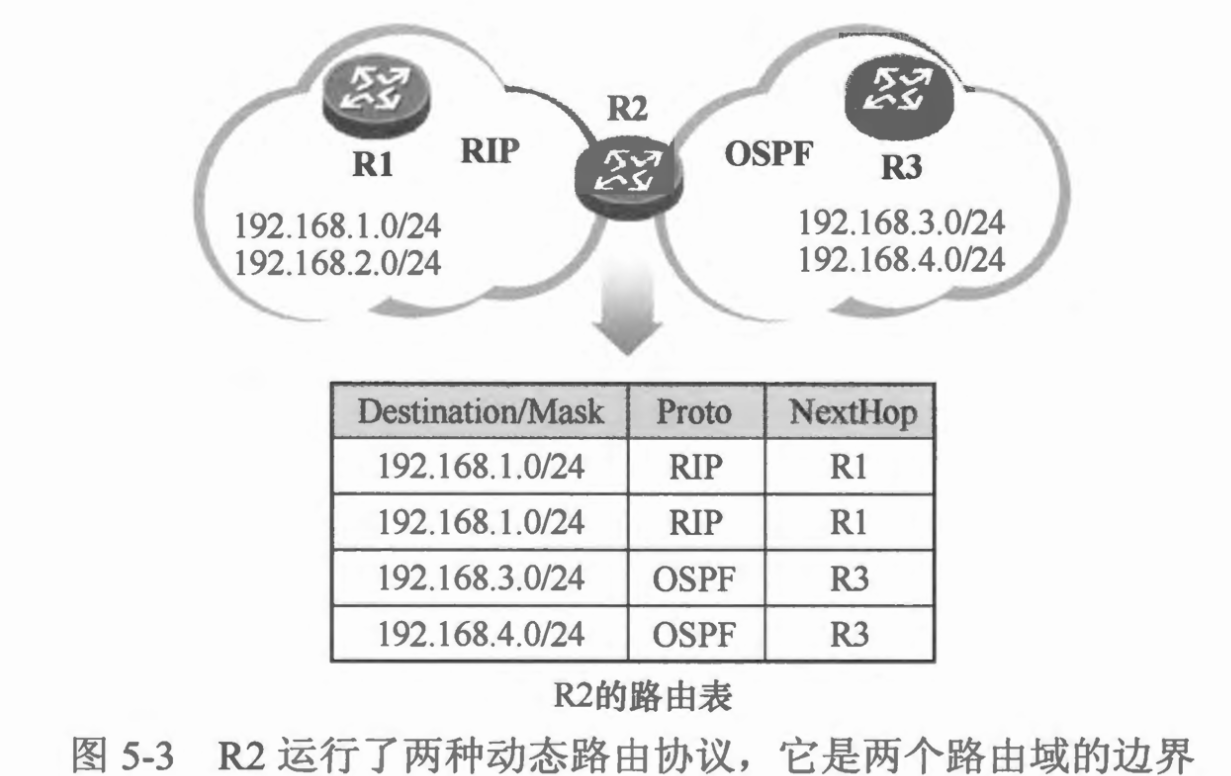

示例：

R2 同时运行 RIP 和 OSPF 协议
R2 从 RIP 学到 192.168.1.0/24、192.168.2.0/24
R2 从 OSPF 学到 192.168.3.0/24、192.168.4.0/24
默认情况下，R2 不会自动在两个协议间传递路由，必须手动配置重发布

（2）必须关注种子度量值（Seed Metric）

不同协议的开销计算逻辑完全不同，无法直接复用原协议的度量值。重发布时，ASBR 会为引入的路由添加一个起始种子度量值，作为该路由在目标协议中的初始开销。

1.3 重发布规则

（1）配置位置规则

将 A 协议路由引入 B 协议 → 必须在 ASBR 的 B 协议进程下配置

复制代码

# 示例：将 RIP 路由引入 OSPF → 在 OSPF 进程下配置
[r2-ospf-1]import-route rip 1

# 示例：将 OSPF 路由引入 RIP → 在 RIP 进程下配置
[r2-rip-1]import-route ospf 1

（2）发布内容规则

重发布默认会引入所有符合条件的路由：

A 协议学习到的所有路由
ASBR 上宣告在 A 协议中的所有直连路由

（3）方向性规则

重发布是单向行为：

单向重发布：仅将 A 协议路由引入 B 协议，B 协议路由不引入 A 协议
双向重发布：互相引入，实现全网互通（最常用）

（4）ASBR 数量分类

单点重发布：仅存在一个 ASBR，无环路风险，配置简单
双点 / 多点重发布：存在多个 ASBR，可能产生路由环路和次优路径，需配合路由策略优化

二、常见场景重发布配置（华为设备）

2.1 不同协议默认种子度量值对比

目标协议	默认种子度量值	可配置范围	补充说明
RIP	0（跳数）	0~15	跳数 16 为不可达，重发布时建议手动修改为 1
OSPF	1（开销）	1~16777214	默认使用 Type 2 外部路由
ISIS	10	1~16777214	默认引入到 Level-2 级别
BGP	继承原路由度量值	-	可手动修改 MED 值

2.2 RIP 与 OSPF 双向重发布

拓扑说明

RIP 域：R1-R2，网段 192.168.1.0/24、192.168.2.0/24
OSPF 域：R2-R3，网段 192.168.3.0/24、192.168.4.0/24
ASBR：R2

配置

（1）基础协议配置

R1 配置 RIP，R3 配置 OSPF，R2 同时配置 RIP 和 OSPF。

（2）RIP 引入 OSPF 路由

复制代码

[r2]rip 1
[r2-rip-1]import-route ospf 1  # 引入 OSPF 路由
[r2-rip-1]import-route ospf 1 cost 2  # 手动指定种子度量值为2（推荐）

（3）OSPF 引入 RIP 路由

复制代码

[r2]ospf 1
[r2-ospf-1]import-route rip 1  # 引入 RIP 路由，默认种子度量值1，Type 2
[r2-ospf-1]import-route rip 1 cost 5 type 1  # 手动指定种子度量值5，Type 1

2.3 直连路由重发布

将 ASBR 上未宣告进目标协议的直连网段引入：

复制代码

# 将直连路由引入 RIP
[r2-rip-1]import-route direct

# 将直连路由引入 OSPF
[r2-ospf-1]import-route direct

注意：重发布直连路由的优先级高于动态路由协议学习到的同网段路由。

2.4 静态路由重发布

将 ASBR 上配置的静态路由引入动态协议：

复制代码

# 先配置静态路由
[r2]ip route-static 10.0.0.0 255.255.255.0 192.168.1.1

# 将静态路由引入 OSPF
[r2-ospf-1]import-route static

2.5 重发布关键限制

不能自动引入缺省路由 ：重发布默认不会引入 0.0.0.0/0 缺省路由，需单独配置下发
OSPF 防回馈机制：OSPF 将域外路由优先级设为 150（低于内部路由 10），避免路由回馈
RIP 跳数限制：RIP 最大跳数为 15，种子度量值 + 沿途跳数不能超过 15，否则路由不可达

三、路由策略（Route Policy）

3.1 为什么需要路由策略

重发布默认会引入所有路由，实际网络中常需要：

过滤不需要的路由（如敏感网段、测试网段）
修改特定路由的参数（开销、优先级、标签）
控制路由的发布方向和范围

路由策略是实现上述需求的核心工具，可在重发布、路由发布、路由接收等环节对路由进行精细化控制。

3.2 常用路由过滤工具

（1）ACL（访问控制列表）

作用：匹配路由的目的 IP 地址
特点：只能匹配网络地址，无法匹配掩码长度
适用场景：简单的路由过滤

允许 192.168.1.0/24 网段

[r2]acl 2000
[r2-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r2-acl-basic-2000]rule deny source any

（2）IP 前缀列表（IP-Prefix）

作用：同时匹配路由的网络地址和掩码长度
特点：比 ACL 更灵活，是路由过滤的首选工具
语法：ip ip-prefix 列表名 permit/deny 网络地址掩码长度 [less-equal 最大掩码] [greater-equal 最小掩码]

允许 192.168.1.0/24 精确匹配

[r2]ip ip-prefix aa permit 192.168.1.0 24

允许所有 10.0.0.0/8 网段，掩码长度在 16~24 之间

[r2]ip ip-prefix bb permit 10.0.0.0 8 greater-equal 16 less-equal 24

允许所有路由（放通所有）

[r2]ip ip-prefix cc permit 0.0.0.0 0 less-equal 32

注意：前缀列表末尾隐含拒绝所有规则，必须手动放通需要的路由。

（3）过滤列表（Filter-Policy）

作用：在路由协议的接收或发布方向过滤路由
特点：只能过滤路由，不能修改路由参数
适用场景：距离矢量协议（RIP）的路由过滤

在 RIP 出方向过滤 192.168.3.0/24 路由

[r2-rip-1]filter-policy ip-prefix bb export

3.3 Route-Policy（路由策略）

Route-Policy 是最强大的路由策略工具，支持匹配 + 修改 路由的任意参数，采用自上而下匹配、匹配即停止的机制，末尾隐含拒绝所有。

（1）基本语法

复制代码

# 创建路由策略，指定节点号和动作（permit/deny）
[r2]route-policy 策略名 permit/deny node 节点号

# 匹配条件（可多个）
[r2-route-policy]if-match 匹配条件

# 执行动作（可多个）
[r2-route-policy]apply 修改动作

节点号：越小优先级越高，建议间隔 10 编号，方便后续插入规则
permit：匹配到的路由执行 apply 动作，然后允许通过
deny：匹配到的路由直接拒绝，不执行 apply 动作

（2）常用匹配条件

匹配条件	作用
`if-match acl ACL号`	匹配 ACL 抓取的路由
`if-match ip-prefix 前缀列表名`	匹配前缀列表抓取的路由
`if-match cost 开销值`	匹配特定开销的路由
`if-match route-type 路由类型`	匹配 OSPF 内部 / 外部路由

（3）常用执行动作

执行动作	作用
`apply cost 开销值`	修改路由的度量值
`apply cost-type type-1/type-2`	修改 OSPF 外部路由类型
`apply tag 标签值`	为路由打标签（用于后续过滤）
`apply preference 优先级`	修改路由的优先级

四、路由策略实战配置

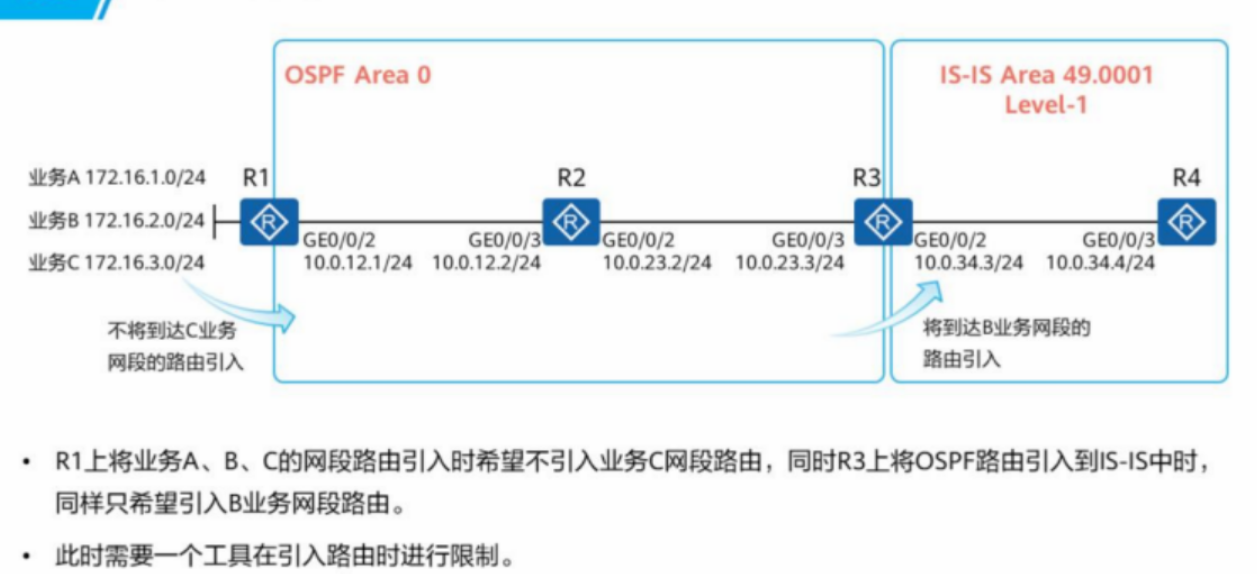

4.1 拓扑与需求说明

OSPF 域：R1-R2-R3，业务网段 172.16.1.0/24（A）、172.16.2.0/24（B）、172.16.3.0/24（C）
ISIS 域：R3-R4
需求：
1. R1 向 OSPF 引入业务路由时，拒绝引入业务 C（172.16.3.0/24）
2. R3 向 ISIS 引入 OSPF 路由时，仅引入业务 B（172.16.2.0/24）

4.2 需求 1：R1 过滤业务 C 路由

步骤 1：用前缀列表抓取流量

复制代码

# 拒绝业务 C 172.16.3.0/24
[r1]ip ip-prefix filter-c deny 172.16.3.0 24

# 放通其他所有业务路由
[r1]ip ip-prefix filter-c permit 0.0.0.0 0 less-equal 32

步骤 2：创建路由策略

复制代码

[r1]route-policy import-ospf deny node 10
[r1-route-policy]if-match ip-prefix filter-c  # 匹配业务 C

[r1]route-policy import-ospf permit node 20  # 放通其他所有路由
# 无 if-match 表示匹配所有，无 apply 表示不修改参数

步骤 3：重发布时调用路由策略

复制代码

[r1]ospf 1
[r1-ospf-1]import-route direct route-policy import-ospf

4.3 需求 2：R3 仅引入业务 B 路由

步骤 1：用前缀列表抓取流量

复制代码

# 仅允许业务 B 172.16.2.0/24
[r3]ip ip-prefix permit-b permit 172.16.2.0 24

步骤 2：创建路由策略

复制代码

[r3]route-policy import-isis permit node 10
[r3-route-policy]if-match ip-prefix permit-b  # 仅匹配业务 B

# 末尾隐含拒绝所有，其他路由自动被过滤

步骤 3：重发布时调用路由策略

复制代码

[r3]isis 1
[r3-isis-1]import-route ospf 1 route-policy import-isis

4.4 需求：修改路由参数

需求：将业务 B 路由引入 ISIS 时，修改开销为 20，打标签 666。

复制代码

[r3]route-policy import-isis permit node 10
[r3-route-policy]if-match ip-prefix permit-b
[r3-route-policy]apply cost 20
[r3-route-policy]apply tag 666
