实验十六：路由环路问题

Oll Correct2026-04-14 13:16

一、实验目的

理解IPv4数据报首部中生存时间TTL字段的作用。

验证静态路由配置错误可能导致路由环路问题。

验证IP数据报可能在路由环路中"兜圈"

二、 全局网络架构与 IP 地址规划策略

有别于单一网段的 VLSM 划分，本实验采用企业级网络中经典的"模块化层级设计（Hierarchical Network Design）"。为实现清晰的业务隔离与路由管理，全局网络地址被从逻辑上严格划分为"骨干互联区（WAN）"与"终端接入区（LAN）"两大部分，并采用完全独立的地址空间。

1. 骨干互联链路（WAN 区）分配策略

  • 规划原则： 骨干链路仅负责路由器节点之间的数据中转，不承载终端用户。为提高路由表的辨识度，采用 A 类私有地址空间进行部署。

  • 分配方案：

    • 骨干链路 1 (Router 0 - Router 1)： 独立分配 10.0.0.0/30 网段。采用 /30 的极窄掩码（可用 IP 仅 2 个），刚好满足两端路由器的点对点（P2P）通信需求，杜绝了 IP 浪费与非授权设备的接入。推导补充： 子网掩码为 /30（前 30 位为 1，后 2 位为 0），二进制表示为 11111111.11111111.11111111.11111100，对应十进制为 255.255.255.252。

    • 骨干链路 2 (Router 1 - Router 2)： 独立分配 20.0.0.0/30 网段。设计理念及子网掩码推导同上。

2. 终端接入网络（LAN 区）分配策略

  • 规划原则： 局域网为终端设备提供网络接入。为保证充足的扩展容量及网段的标准化，采用 C 类私有地址空间，并统一使用 /24 的标准前缀。推导补充： 子网掩码为 /24（前 24 位为 1，后 8 位为 0），二进制表示为 11111111.11111111.11111111.00000000，对应十进制为 255.255.255.0。

  • 分配方案：

    • 左侧局域网 (PC0 区域)： 独立分配 192.168.0.0/24 网段。该网段可提供 254 个可用主机 IP。主机位数为 32 - 24 = 8 位，总 IP 数量为 2^8 = 256 个。减去一个网络地址 192.168.0.0 和一个广播地址 192.168.0.255，有效可用数为 256 - 2 = 254 个（IP 范围：192.168.0.1 - 192.168.0.254）。遵循最佳实践，将首个 IP (.1) 分配给 PC0，将末尾 IP (.254) 分配给 Router 0 的 Gig0/0 接口作为默认网关。

    • 右侧局域网 (PC1 区域)： 独立分配 192.168.1.0/24 网段。该网段同样可提供 254 个可用主机 IP。减去网络地址 192.168.1.0 和广播地址 192.168.1.255，有效可用数为 256 - 2 = 254 个（IP 范围：192.168.1.1 - 192.168.1.254）。此处为独立的模块化网段划分，无需像前序 VLSM 实验那样强行连续分配地址块。同理，将首个 IP (.1) 分配给 PC1，将末尾 IP (.254) 分配给 Router 2 的 Gig0/1 接口作为默认网关。

3. 规划优势总结

此种分配方案彻底解耦了各网段之间的地址依赖。当未来需要新增局域网（如添加 192.168.2.0/24）或新增骨干链路（如添加 30.0.0.0/30）时，无需重新计算全局掩码，展现了极强的网络扩展性与排错直观性。

三、 基础物理拓扑构建与参数标识

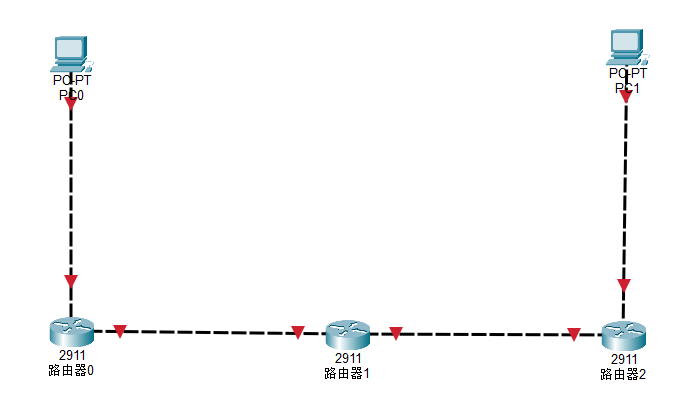

在网络工程实战中，一张标识清晰、逻辑严密的"所见即所得"拓扑图，能极大降低后续命令行配置的出错率。本部分将在 Cisco Packet Tracer 模拟器中完成基础设施的搭建。

3.1 构建物理网络拓扑

良好的设备布局是网络配置成功的基础。

  • 设备选型与摆放：

    • 在软件左下角的设备分类栏中，选择"终端设备 (End Devices)"，拖拽 2 台通用个人计算机（PC-PT）至逻辑工作区的左右两侧。

    • 选择"网络设备 (Network Devices)"，拖拽 3 台型号为 2911 的 Cisco 路由器（分别作为 Router 0、Router 1、Router 2）至工作区中央，并按线性排列。

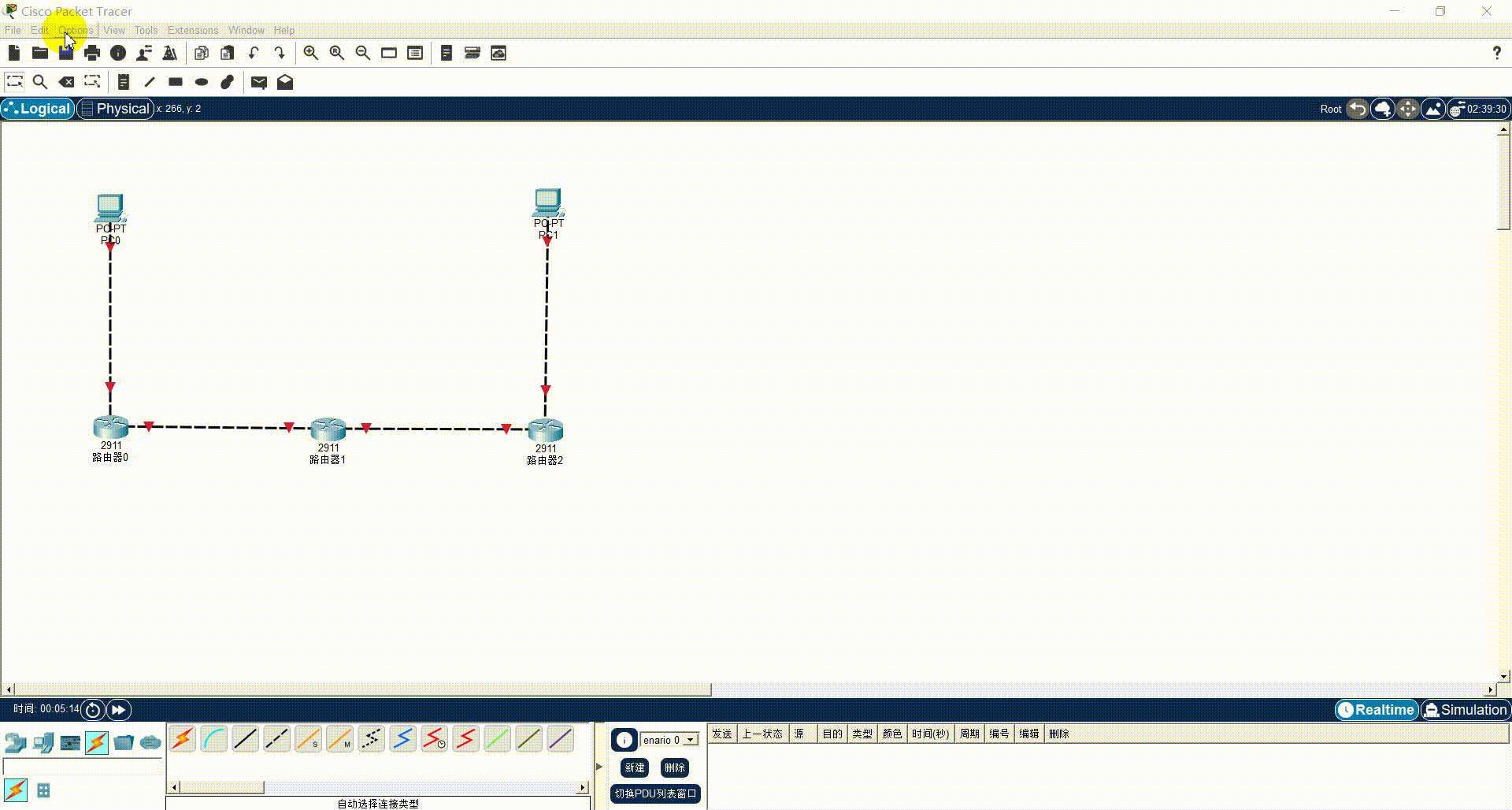

  • 建立物理连接： 点击"连接线 (Connections)"图标（闪电状）。为提高效率，可使用"自动选择连接类型"工具（亮黄色闪电图标），依次连接 PC0 -> Router 0 -> Router 1 -> Router 2 -> PC1。

    (说明：若手动连线，遵循物理层规范，PC 与路由器之间应选择"铜缆直通线"；路由器与路由器同种设备互联，应选择"铜缆交叉线"。但 2911 路由器的千兆接口支持 Auto-MDIX 自动翻转技术，实操中混用亦可连通。)

3.2 开启并标注路由器接口号

路由器拥有多个外观相同的千兆接口，配置前必须明确物理连线具体插在了哪个端口上，这是避免"路由环路"和"下一跳指错"的关键前提。在软件顶部菜单栏依次点击 Options -> Preferences，在弹出的窗口中勾选 Always Show Port Labels in Logical Workspace （始终在逻辑工作区显示端口标签）。此时，每根连线的两端都会亮起接口号（如 Gig0/0、Gig0/1）。为防止视觉混淆，选中右侧工具栏的"添加备注 (Place Note)"工具（快捷键 N），在连线旁边手动敲入大号字体的接口编号进行二次确认。

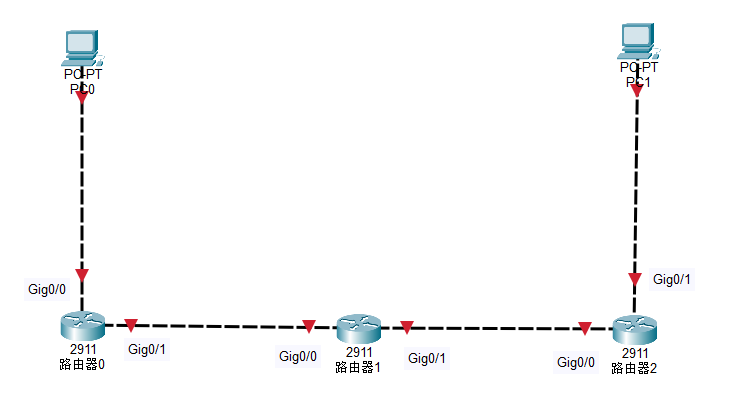

开启端口显示并手动用文字标注好各接口编号的拓扑图

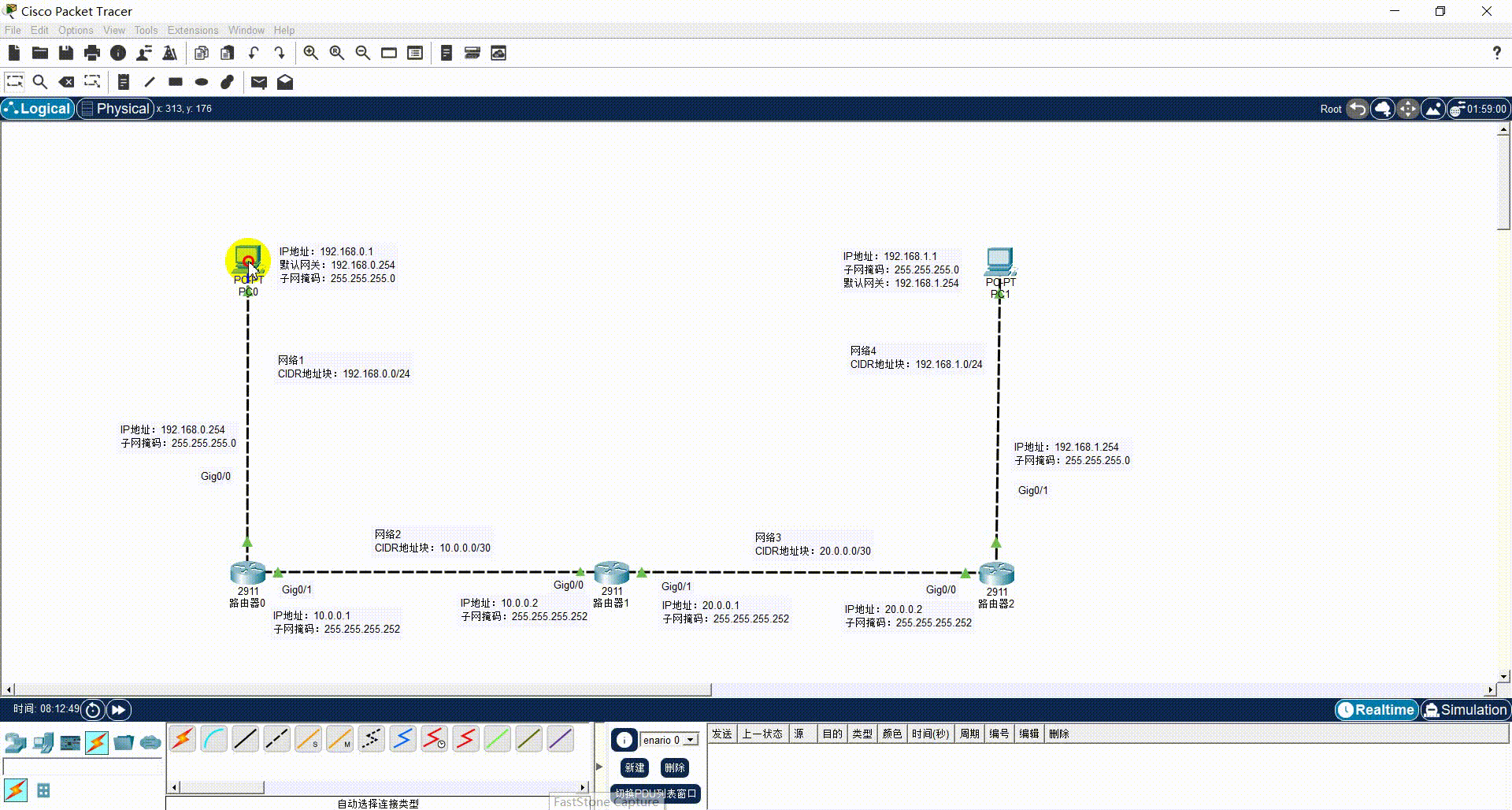

3.3 完善拓扑 CIDR 与全局网络参数标注

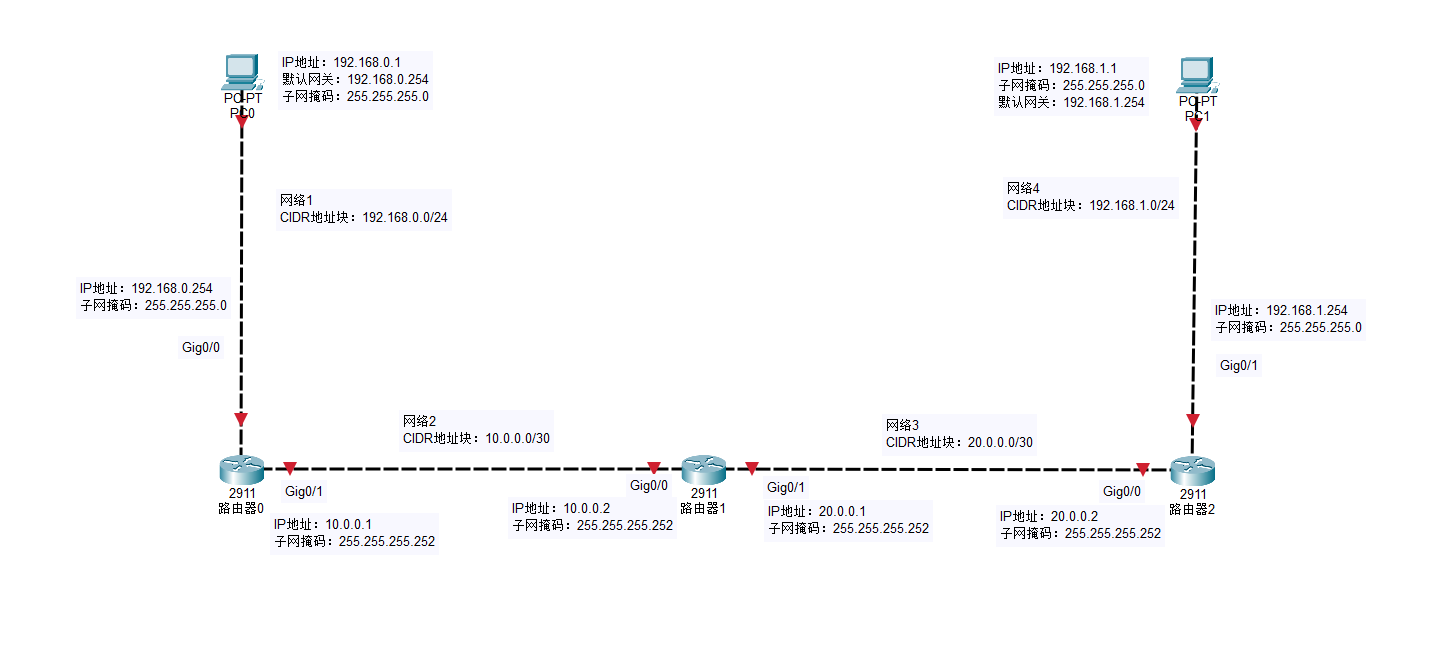

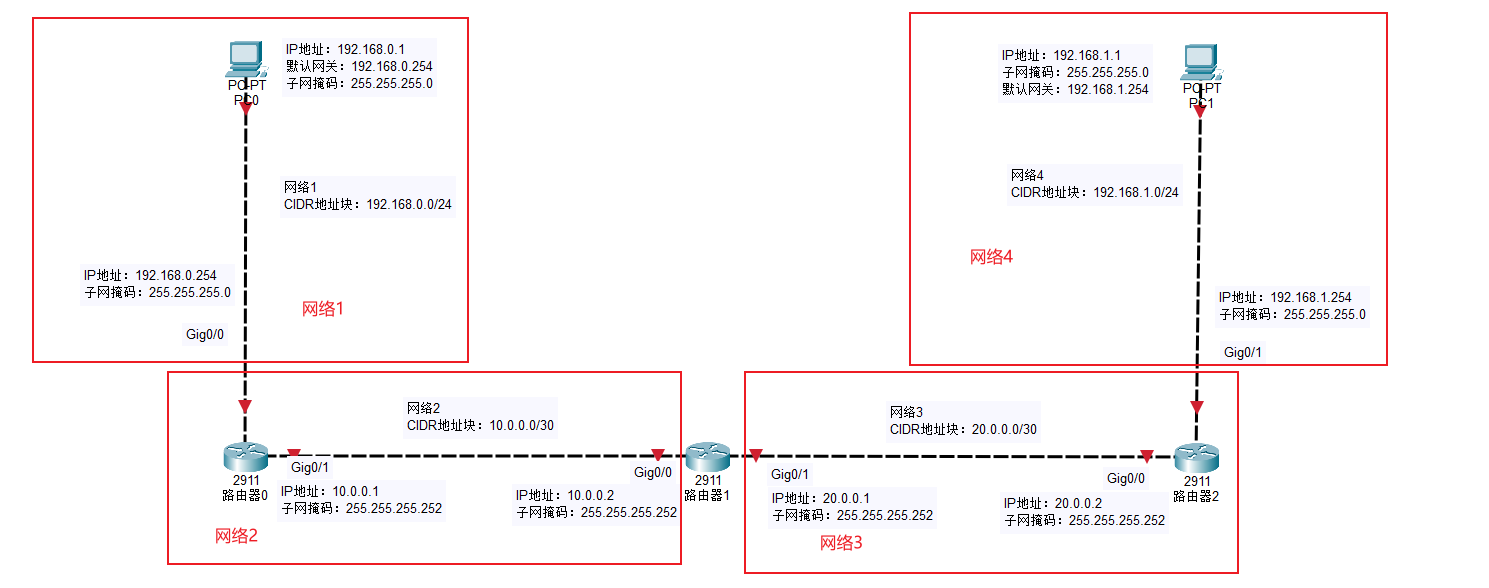

将前期计算得出的理论地址块"可视化"到图纸上，构建严谨的工程施工图。继续使用"添加备注 (Place Note)"工具，严格按照"区域"与"节点"分层次标注。在每个独立网段的中心区域，写明网络名称及 CIDR 地址块。例如：网络 1 - CIDR地址块: 192.168.0.0/24 或 网络 2 - CIDR地址块: 10.0.0.0/30。在 PC 设备旁，写明其分配的精确参数。例如：IP地址: 192.168.0.1、子网掩码: 255.255.255.0、默认网关: 192.168.0.254。在路由器的各个活动接口旁，标明分配给该接口的 IP 及掩码。例如 Router 0 的 Gig0/1 接口旁标注：IP地址: 10.0.0.1、子网掩码: 255.255.255.252。

四、 核心设备网络参数与路由配置

基础设施搭建完毕后，需要为全网设备注入"灵魂"（IP 地址与路由规则）。本环节分为基础 IP 分配与全局静态路由规划两步进行。

4.1 终端设备与核心路由器 IP 地址配置

（1）终端 PC 网络参数配置

在 Cisco Packet Tracer 工作区中，依次单击终端设备（PC0、PC1），进入 Desktop（桌面）-> IP Configuration（IP 配置），选择 Static（静态）模式，并严格按照下表录入数据：

设备名称 IPv4 地址 子网掩码 默认网关 所属网络 (CIDR)
PC0 192.168.0.1 255.255.255.0 192.168.0.254 网络 1 (192.168.0.0/24)
PC1 192.168.1.1 255.255.255.0 192.168.1.254 网络 4 (192.168.1.0/24)
[表 1：终端设备 IP 配置表]

（2）核心路由器物理接口配置表

双击各路由器设备，进入 CLI（命令行界面）选项卡。在敲击命令前，请再次核对以下全局接口分配表：

设备名称 接口名称 IPv4 地址 子网掩码 所属网络 接口作用说明
Router 0 Gig0/0 192.168.0.254 255.255.255.0 网络 1 左侧 PC0 所在局域网的默认网关
Router 0 Gig0/1 10.0.0.1 255.255.255.252 网络 2 连接 Router 1 的骨干链路端点
Router 1 Gig0/0 10.0.0.2 255.255.255.252 网络 2 连接 Router 0 的骨干链路端点
Router 1 Gig0/1 20.0.0.1 255.255.255.252 网络 3 连接 Router 2 的骨干链路端点
Router 2 Gig0/0 20.0.0.2 255.255.255.252 网络 3 连接 Router 1 的骨干链路端点
Router 2 Gig0/1 192.168.1.254 255.255.255.0 网络 4 右侧 PC1 所在局域网的默认网关
[表 2：路由器接口 IP 配置表]

（3）路由器接口配置代码实施

依次进入 R0、R1、R2 的 CLI 界面，键入以下命令激活接口并分配 IP：

Router 0 配置：
复制代码
Router>enable                                                // 进入特权模式
Router#configure terminal                                    // 进入全局配置模式

Router(config)#interface GigabitEthernet0/0                  // 进入连接 PC0 的接口
Router(config-if)#ip address 192.168.0.254 255.255.255.0     // 配置网关 IP 及掩码
Router(config-if)#no shutdown                                // 激活物理接口

Router(config-if)#interface GigabitEthernet0/1               // 切换至连接骨干网的接口
Router(config-if)#ip address 10.0.0.1 255.255.255.252        // 配置骨干网 IP
Router(config-if)#no shutdown                                // 激活物理接口
Router(config-if)#exit                                       // 退回全局配置模式
Router 1 配置：
复制代码
Router>enable                                                // 从用户模式进入特权模式
Router#configure terminal                                    // 从特权模式进入全局配置模式

// --- 配置连接 Router 0 的骨干链路 (网络 2) 的接口 ---
Router(config)#interface GigabitEthernet0/0                  // 进入千兆以太网接口 Gig0/0 的配置模式
Router(config-if)#ip address 10.0.0.2 255.255.255.252        // 配置接口 IP 地址和子网掩码 (对应 R0)
Router(config-if)#no shutdown                                // 开启该物理接口

// --- 配置连接 Router 2 的骨干链路 (网络 3) 的接口 ---
Router(config-if)#interface GigabitEthernet0/1               // 直接切换并进入千兆接口 Gig0/1 的配置模式
Router(config-if)#ip address 20.0.0.1 255.255.255.252        // 配置接口 IP 地址和子网掩码 (对应 R2)
Router(config-if)#no shutdown                                // 开启该物理接口

Router(config-if)#exit                                       // 退出接口配置模式，返回全局配置模式
Router 2 配置：
复制代码
Router>enable                                                // 从用户模式进入特权模式
Router#configure terminal                                    // 从特权模式进入全局配置模式

// --- 配置连接 Router 1 的骨干链路 (网络 3) 的接口 ---
Router(config)#interface GigabitEthernet0/0                  // 进入千兆以太网接口 Gig0/0 的配置模式
Router(config-if)#ip address 20.0.0.2 255.255.255.252        // 配置接口 IP 地址和子网掩码 (对应 R1)
Router(config-if)#no shutdown                                // 开启该物理接口

// --- 配置连接 PC1 所在局域网 (网络 4) 的接口 ---
Router(config-if)#interface GigabitEthernet0/1               // 直接切换并进入千兆接口 Gig0/1 的配置模式
Router(config-if)#ip address 192.168.1.254 255.255.255.0     // 配置网关 IP 地址和子网掩码 (对应 PC1)
Router(config-if)#no shutdown                                // 开启该物理接口

Router(config-if)#exit                                       // 退出接口配置模式，返回全局配置模式

链路状态验证： 上述代码执行完毕后，拓扑图中设备接口处的红色圆点均应转变为绿色的正三角形，系统提示 changed state to up，表明全网直连链路已打通。

4.2 全网静态路由转发策略与下一跳规划

完成直连网络的配置后，需通过静态路由规则打通跨网段的通信路径。在多路由互联的复杂网络中，配置静态路由需遵循"端到端（End-to-End）通信原则"。 对于基础连通性实验，我们只关注最终包裹要送达的地址。路由器的首要任务是打通首尾两个终端局域网（即"网络 1"与"网络 4"）的数据传输链路，而无需为中间起中转作用的骨干链路（"网络 2"与"网络 3"）互配路由。 基于此原则，运用"目标网络 + 直连下一跳"的逻辑，三台核心路由器的盲区推导与转发策略如下：

当前路由器 目的网络 (通信目标) 目的网段 (CIDR) 本端发送接口 (出站) 下一跳接收设备与接口 下一跳 IP 地址
Router 0 网络 4 (右侧终端) 192.168.1.0/24 Gig0/1 Router 1 的 Gig0/0 10.0.0.2
Router 1 网络 1 (左侧终端) 192.168.0.0/24 Gig0/0 Router 0 的 Gig0/1 10.0.0.1
Router 1 网络 4 (右侧终端) 192.168.1.0/24 Gig0/1 Router 2 的 Gig0/0 20.0.0.2
Router 2 网络 1 (左侧终端) 192.168.0.0/24 Gig0/0 Router 1 的 Gig0/1 20.0.0.1
[表 3：全网静态路由转发策略规划表]

4.3 核心路由器静态路由代码实施

依据上述推导出的策略，静态路由的标准配置语法为：ip route [目标网络地址] [子网掩码] [下一跳 IP 地址]。在各路由器的全局配置模式下执行以下命令：

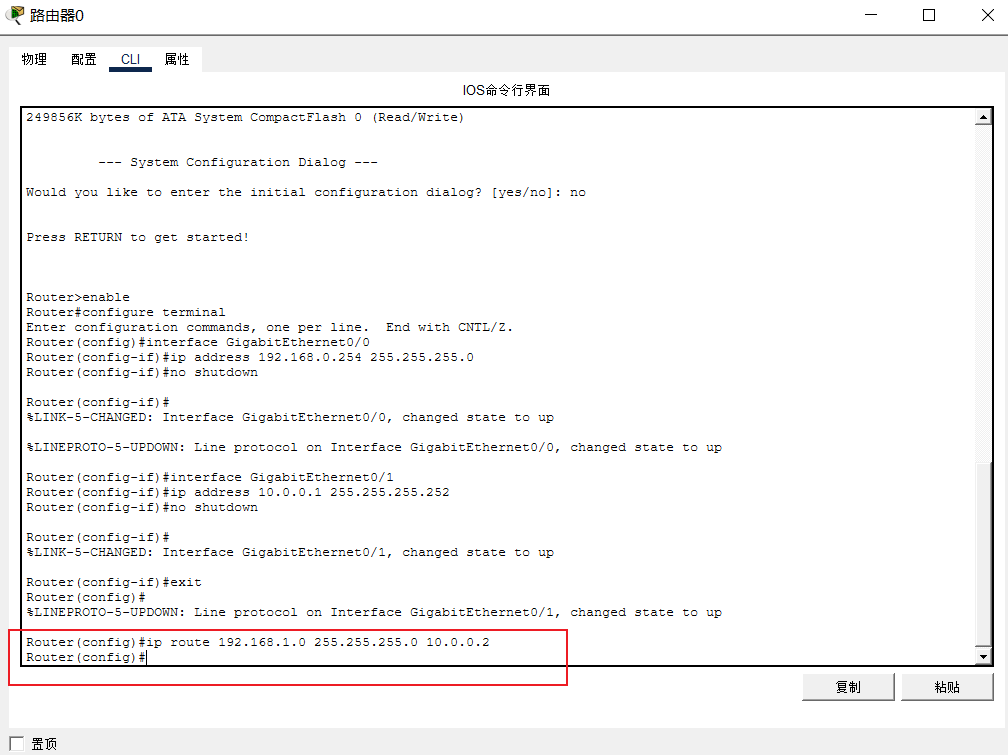

Router 0 配置：
复制代码
Router>enable                     //从用户执行模式进入特权执行模式
Router#configure terminal         //从特权执行模式进入全局配置模式

// 注入去往右侧终端网络 (网络 4) 的静态网络路由
Router(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.2

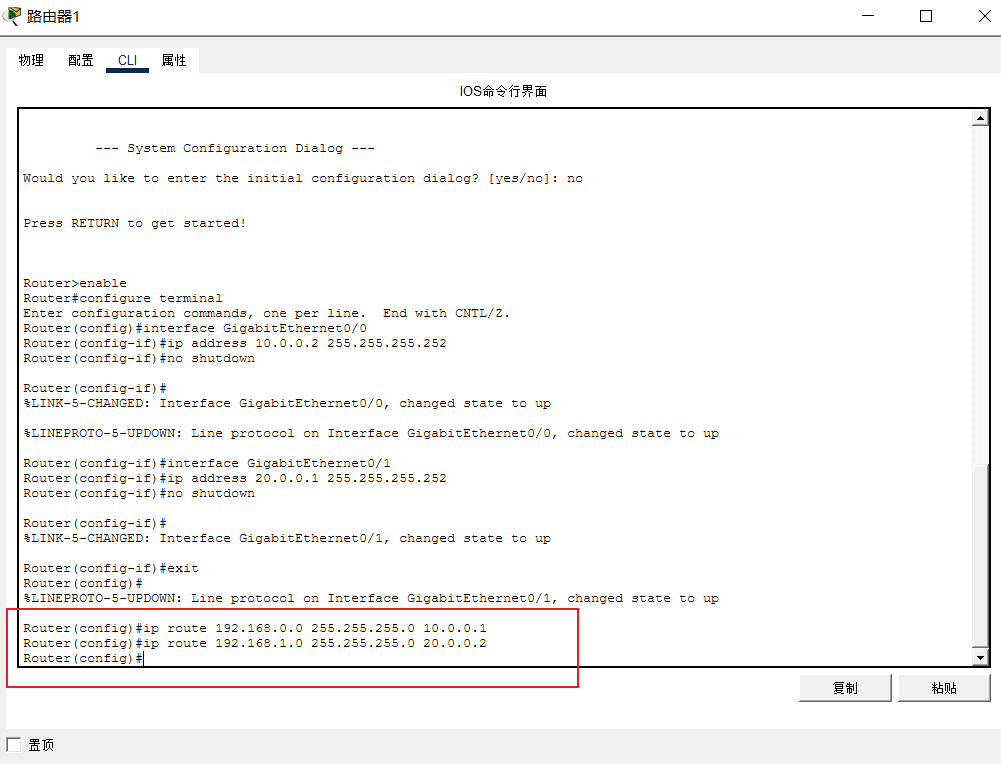

Router 1 配置：
复制代码
Router>enable                                                // 从用户模式进入特权模式
Router#configure terminal                                    // 从特权模式进入全局配置模式

// 注入去往左侧终端网络 (网络 1) 的静态网络路由
Router(config)#ip route 192.168.0.0 255.255.255.0 10.0.0.1   // 目标网段 192.168.0.0/24，下一跳交由 Router 0 (10.0.0.1)

// 注入去往右侧终端网络 (网络 4) 的静态网络路由
Router(config)#ip route 192.168.1.0 255.255.255.0 20.0.0.2   // 目标网段 192.168.1.0/24，下一跳交由 Router 2 (20.0.0.2)

Router(config)#exit                                          // 退出全局配置模式

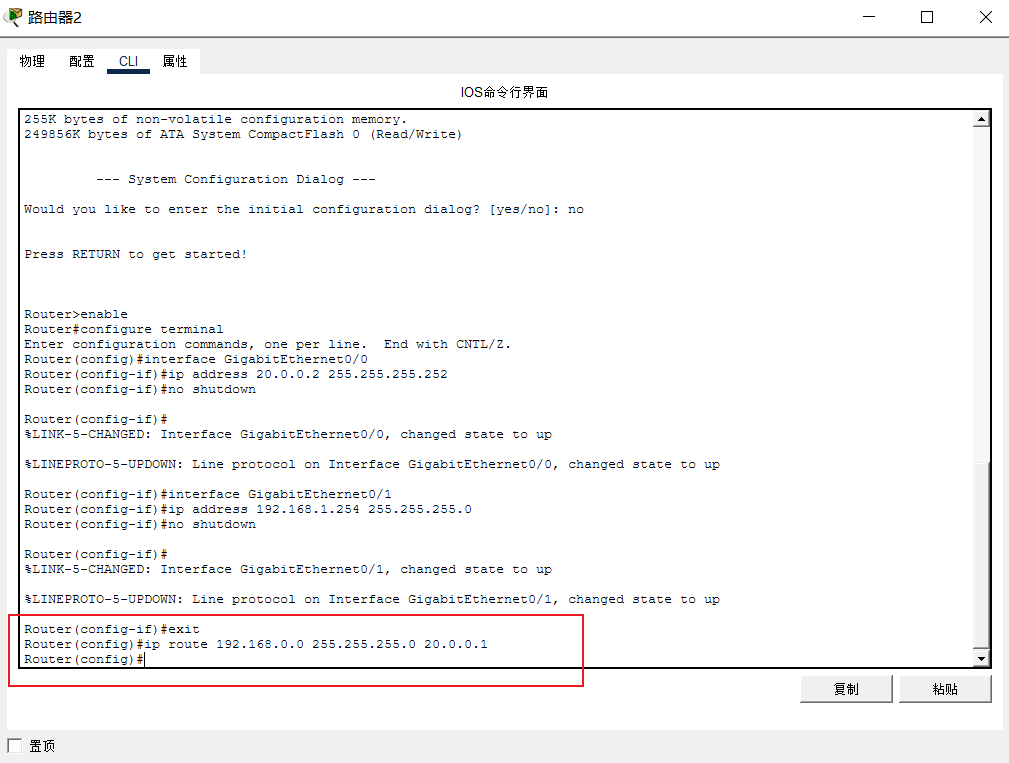

Router 2 配置：
复制代码
Router>enable                                                // 从用户模式进入特权模式
Router#configure terminal                                    // 从特权模式进入全局配置模式

// 注入去往左侧终端网络 (网络 1) 的静态网络路由
Router(config)#ip route 192.168.0.0 255.255.255.0 20.0.0.1   // 目标网段 192.168.0.0/24，下一跳交由 Router 1 (20.0.0.1)

Router(config)#exit                                          // 退出全局配置模式

五、 基础连通性测试与底层机制验证

在所有的 IP 和静态路由配置完成后，网络理论上已经打通。本环节将在实时模式（Realtime）下，通过跨网段的 Ping 测试来验证全网配置的正确性，并深度解析测试过程中出现的底层网络现象。

5.1 全网端到端连通性 Ping 测试

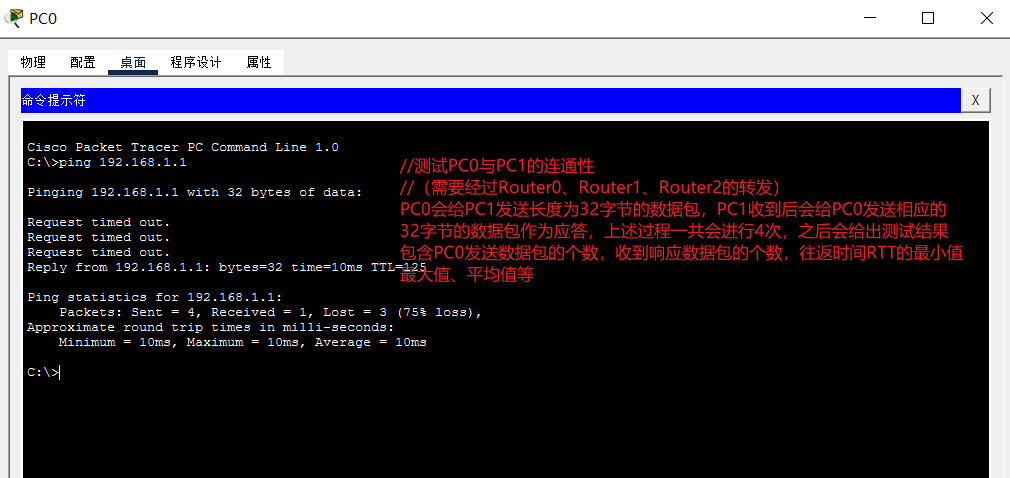

在 Cisco Packet Tracer 右下角确保处于 Realtime（实时工作模式）。单击左侧的终端 PC0，进入 Desktop -> Command Prompt（命令提示符）。输入以下命令，直接向右侧远端网络中的 PC1 发起连通性测试：

复制代码
ping 192.168.1.1    //测试PC0与PC1的连通性

连通性验证的五大核心目的： 此次跨越 3 台路由器的端到端 Ping 测试若能最终成功（返回 Reply from 192.168.1.1），则标志着以下五个层面的网络架构均已完美竣工：

  1. 拓扑验证： 物理网线连接完全正确，接口均已激活。

  2. 终端验证： PC0 与 PC1 的 IP、子网掩码及默认网关配置无误。

  3. 网关验证： 路由器各活动接口的 IP 与所在网段完全匹配。

  4. 路由验证（核心）： 三台路由器的静态路由（ip route）条目及下一跳配置完全精确，实现了数据包的双向闭环转发。

  5. 地址解析验证： 成功迫使全网设备通过 ARP 协议获取了相邻接口的 MAC 地址，为后续的纯净数据传输扫清了障碍。

5.2 深度解析：为什么首次 Ping 会出现"请求超时 (Request timed out)"？

在首次执行跨网段的 Ping 命令时，你大概率会看到前 1 到 2 个数据包显示 Request timed out（请求超时） ，而后面的数据包才显示 Reply from...。再次执行 Ping 命令时，则会 4 个包全部秒通。

造成首包超时的根本原因，在于底层 ARP（地址解析协议）的工作机制：

  1. 没有 MAC 地址寸步难行： 当 PC0 想要发送 ICMP（Ping）数据报给 PC1 时，它发现目标不在同一网段，于是决定把包交给网关（Router 0）。但在数据链路层，PC0 必须知道 Router 0 接口的 MAC 物理地址 才能完成封装。

  2. ARP 广播寻址耗时： 首次通信时，PC0 的 ARP 缓存表是空的。它不得不暂停发送 ICMP 报文，先在局域网内大喊一声（发送 ARP 广播）："谁的 IP 是 192.168.0.254？请把你的 MAC 地址告诉我！"

  3. 报文被丢弃（超时产生）： 路由器不仅不转发广播，而且处理 ARP 请求需要时间。在这个等待的过程中，原本准备发送的第一个 ICMP 报文由于等待超时 ，会被系统直接丢弃，从而在屏幕上打印出 Request timed out。

  4. 逐跳解析与网络收敛： 同理，当 Router 0 把包交给 Router 1 时，Router 1 交给 Router 2 时，甚至 Router 2 交给 PC1 时，由于都是首次通信，每一跳都需要停下来做 ARP 解析。这就导致了前几个 Ping 包像"敢死队"一样，为了帮后续报文问路而牺牲。

  5. 后续畅通： 当全网设备的 ARP 表（MAC 与 IP 的映射）都建立完毕后，再次 Ping 时，数据包无需再问路，瞬间直达！

5.3 故障排查指南

如果在耐心等待后，4 个数据包全部 显示 Destination host unreachable（目标主机不可达）或持续 Request timed out，请严格按以下"由近及远"的顺序排查：

  • 第一步查物理： 检查拓扑图上是否还有红点？（大概率是路由器忘了敲 no shutdown）。

  • 第二步查终端： 重点核对 PC0 和 PC1 的 "默认网关" 是否与路由器接口 IP 一字不差。

  • 第三步查路由（重灾区）： 在每台路由器特权模式下输入 show ip route 查看路由表。

    • 检查条目前面是否有 S（代表 Static 静态路由）。

    • 致命易错点： 重点检查静态路由的下一跳 IP 是否填错（必须是面对着自己的邻居接口 IP，绝不能是自己身上的 IP，也不能是最终目标的 IP）。

六、 路由环路故障模拟与 TTL 机制深度验证 (核心实验环节)

在复杂的静态路由配置中，由于网络管理员的人为失误，极易引发"路由环路"现象------即数据包在两台或多台路由器之间互相推诿，形成死循环。IPv4 报文首部设计了 TTL (Time to Live，生存时间) 字段，正是为了防止此类"僵尸数据包"无休止地消耗网络链路带宽。本环节我们将故意制造一个路由环路，并通过抓包深度观测 TTL 字段的保护机制。

6.1 开启仿真模式与协议监视 (ICMP)

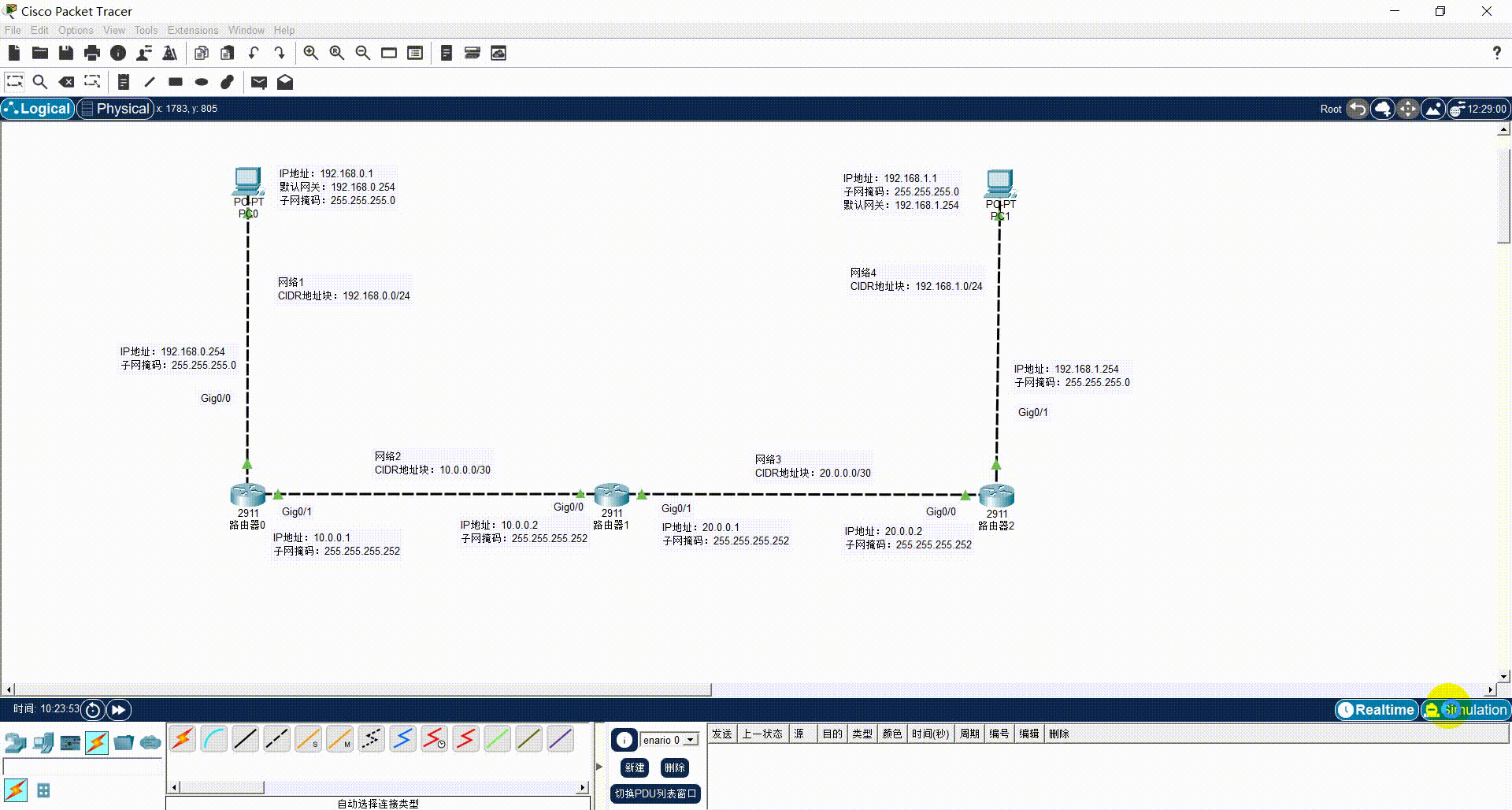

为了直观地观察数据包在复杂网络中的寻址和跨路由转发过程，我们需要借助 Packet Tracer 强大的仿真功能，并过滤掉不相关的背景报文（如生成树 STP、路由更新等）。 切换工作模式： 在软件界面右下角，将默认的 Realtime（实时工作模式）切换至 Simulation（仿真工作模式）。 设置协议过滤器： 点击事件列表（Event List）下方的 Edit Filters（编辑过滤器） 按钮。在弹出的面板中，首先点击 Show All/None 清除所有默认的勾选状态。随后切换到 IPv4 选项卡，仅勾选 ICMP 协议（网际控制报文协议）。 操作目的说明： 经过此项设置，在随后的连通性测试中，拓扑图上将只显示用于 Ping 测试的 ICMP 报文（以醒目的信封图标呈现）。这相当于为网络开启了"上帝视角"，便于我们清晰地追踪数据包是如何根据错误的静态路由条目"兜圈子"的。

6.2 故障注入：错误配置静态路由引发路由环路

（1）故障设计思路

假设我们在给十字路口 Router 1 配置静态路由时出现了重大笔误：将去往右侧网络 4 (192.168.1.0/24) 的数据包，不仅没有交给了正确的右侧邻居 Router 2，反而错误地交回给了左侧的邻居 Router 0。

  • Router 0 的逻辑： "去往网络 4 的包，我按配置交给了 Router 1。"

  • Router 1 的逻辑（故障后）： "去往网络 4 的包，我按配置交回给 Router 0。" 此时，Router 0 与 Router 1 之间便形成了致命的逻辑死循环。

（2）故障注入代码实施

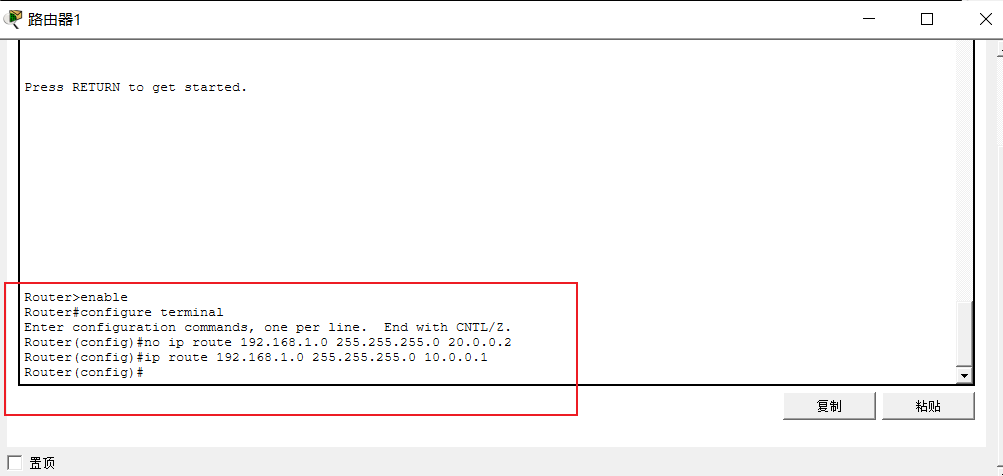

在 Router 1 的 CLI 界面中，首先删除此前配置的正确路由，然后注入错误的路由条目：

复制代码
Router>enable
Router#configure terminal

// 第 1 步：删除原先去往 PC1 所在网络 (网络 4) 的正确路由条目
Router(config)#no ip route 192.168.1.0 255.255.255.0 20.0.0.2

// 第 2 步：注入错误的路由条目，将下一跳错误地指向 Router 0 (10.0.0.1)
Router(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1

Router(config)#exit

6.3 仿真观测：验证 IP 数据报的"兜圈"现象与 TTL 逐跳衰减

（1）发送测试报文

使用顶部工具栏的 Add Simple PDU 工具（闭合的信封图标），依次点击 PC0（源头）和 PC1（目标），生成一个单播的 ICMP 测试数据包。

（2）单步追踪与"兜圈"现象观测

在 Simulation Panel（仿真面板）的 Play Controls 中，点击 Capture / Forward（单步步进） 按钮。你将清晰地看到，携带 ICMP 报文的信封从 PC0 抵达 Router 0，Router 0 将其转发给 Router 1。紧接着，Router 1 并没有将其继续向右传递，而是原路退回给了 Router 0。此后，信封将在 Router 0 与 Router 1 之间不断地往复飞奔（兜圈）。

（3）TTL 逐跳衰减机制的底层验证（抓包分析）

数据包不能永远这样兜圈下去，否则整个骨干网的带宽将被瞬间占满。

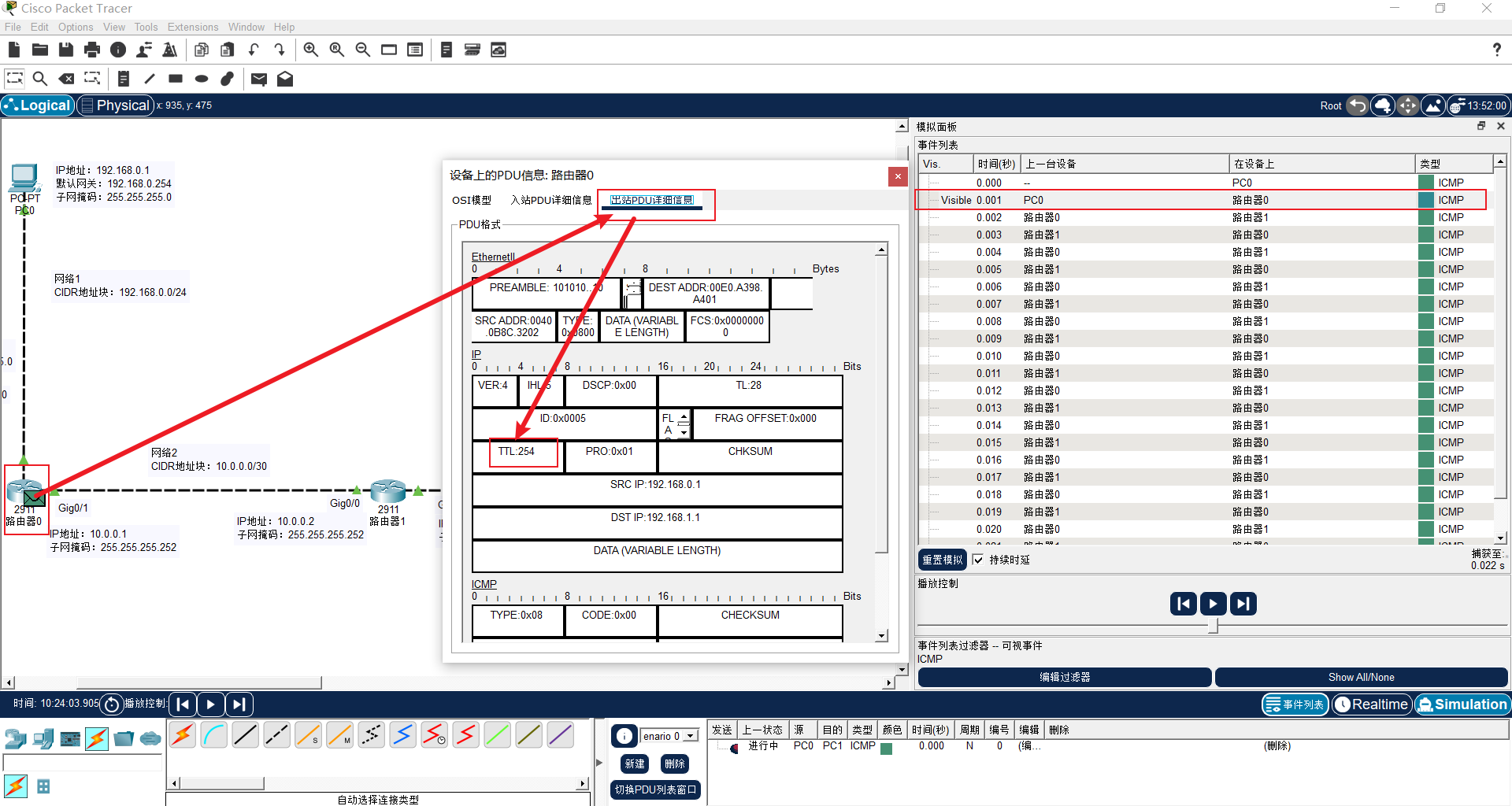

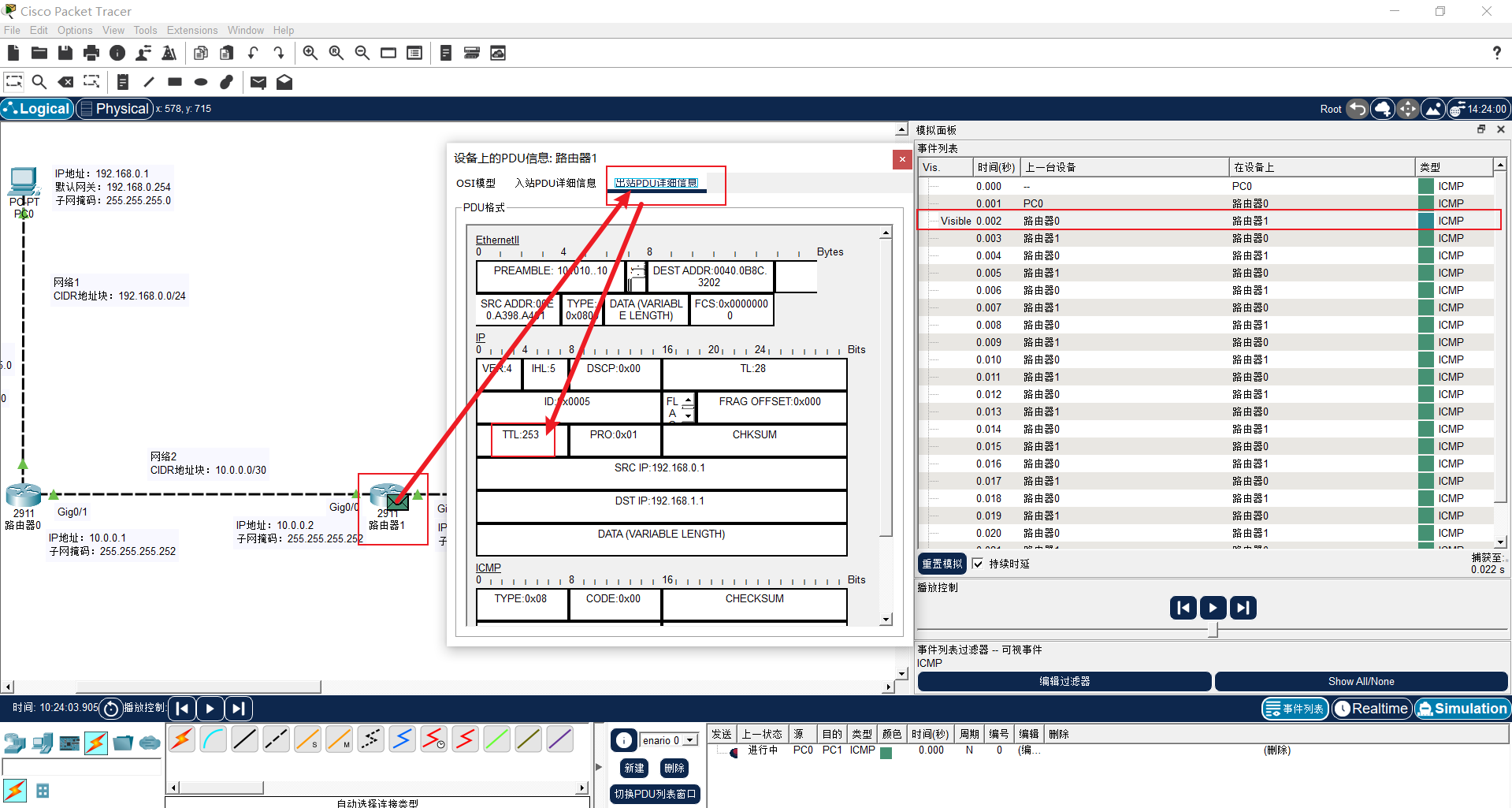

  • 第一次抓包： 当数据包刚从 Router 0 转发给 Router 1 时，点击拓扑图上该信封图标。在弹出的 PDU Information（协议数据单元信息）窗口中，切换至 Outbound PDU Details（出站报文详情）选项卡，找到 IP 首部区域，记录此时的 TTL 字段数值（例如 TTL=254）。

  • 第二次抓包： 继续点击单步步进，让该信封被 Router 1 退回给 Router 0 并再次由 Router 0 发出。再次点击该信封查看详情。

  • 核心验证结论： 你会发现，其首部中的 TTL 字段数值精确地减少了 1（例如变成了 TTL=253）。

（4）TTL 归零与数据报丢弃（防环机制生效）

  • 不断点击单步步进按钮，耐心观察直到这个在 Router 0 和 Router 1 之间兜圈的数据包的 TTL 值被逐跳减小至 0。

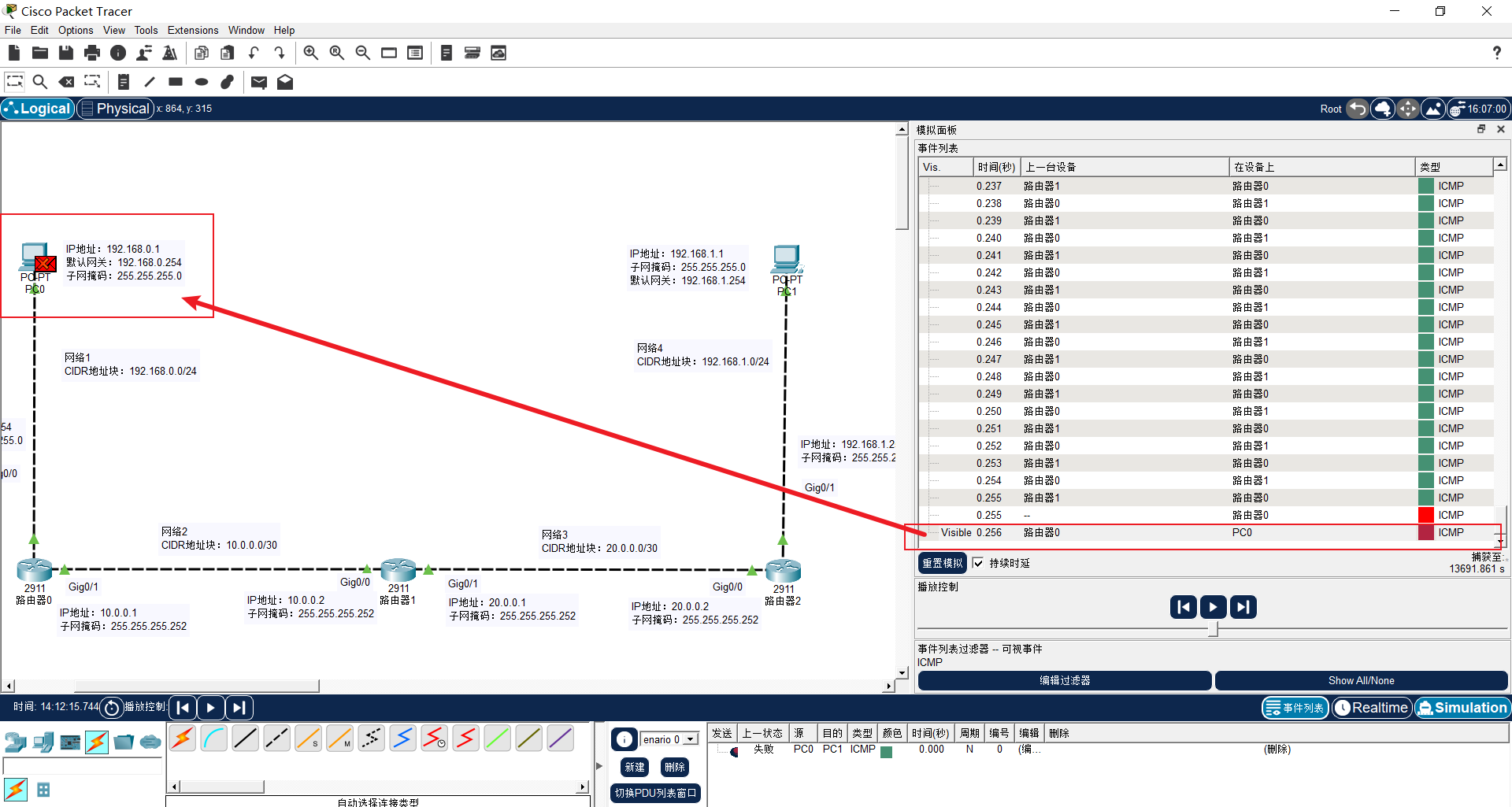

  • 最终现象： 当 TTL 减为 0 时，收到该数据包的路由器将不再进行转发，信封图标上会出现一个火焰或红叉标识 ，表示该数据包已被路由器强制丢弃。同时，该路由器会向源主机（PC0）发送一个 ICMP Time Exceeded（生存时间超时）的报错报文。

  • 实验总结： 这完美证明了 IPv4 设计的伟大之处------通过 TTL 字段强制切断了路由环路带来的无尽资源消耗。
