从"电阻堆一堆"到"二进制串联"，我踩过的那些坑
起因：我们缺一台"假电机"
去年公司接了一个航空项目，要测试伺服驱动器。直接带真电机？风险太高：转速高了可能飞车，负载切换麻烦，烧一个电机成本好几千。于是领导说："做个电子负载吧，模拟电机特性就行。"
我接了这个任务。当时觉得：不就是电阻电感堆一堆，用继电器切换，再加个单片机控制吗？结果整整折腾了两个月，从方案推倒重来了四五次。今天把过程写下来，也许对同样在做电子负载的朋友有点帮助。
第一版：电阻阵列+固定电感------太天真
我的第一个设计很直接：用继电器并联一组功率电阻，得到不同电流档位（28V下0.5A到3A，步长0.25A）。然后在主回路里串一个固定电感，让电流滞后，模拟电机感性。
电阻很快定下来了：用112Ω、56Ω、28Ω、14Ω四个电阻，通过并联组合就能精确得到0.5A、0.75A、1.0A......直到3.0A，步长0.25A，完美。电感选个5mH的铁硅铝磁环绕的，感抗在125Hz下约4.2Ω。
测试时发现：阻性档位电流很准，但一旦串入电感，大电流档（2A以上）的电流下降特别厉害。比如3A档，电阻9.3Ω，串5mH后总阻抗约10.3Ω，电流掉到2.7A，误差-0.3A，超标了。小电流档呢？0.5A档电阻56Ω，串同样电感，阻抗几乎没变，电流几乎不降，功率因数还是接近1，跟没串电感一样。
教训：固定电感无法同时满足高低电流档的感性效果和电流精度。大电阻档需要很大电感才能拉低功率因数，而小电阻档只能用很小电感，否则电流严重下降。这是一个根本矛盾。
第二版：每档独立电感------准确但笨重
既然一个电感不行，那就每个电流档位配一个自己的电感。我算了一组理论值：0.5A档需要约41mH，0.75A档需要27mH，1A档需要20mH，1.5A档需要13mH，3A档需要4.7mH......一共11个不同电感。每个电感配一个继电器，与对应的电阻一起切换。
理论上这能完美满足：电流误差可以控制在0.01A以内，功率因数也能稳定在0.85左右。但代价是每路需要22个继电器（11电阻+11电感），6路就是132个继电器，机箱得8U起步，成本也上去了。领导看了方案只说了一句："太复杂了，有没有更简单的？"
教训：工程上不能只追求理论完美，还要考虑成本、体积、可维护性。我需要找一个折中方案。
第三版：二进制思想------电阻并联+电感串联
我想到人民币面额：用1、2、5、10、20、50、100就能组合出任意金额。为什么不用在电阻和电感上？
电阻用二进制加权并联：112Ω、56Ω、28Ω、14Ω、7Ω。通过继电器选择哪些并联，就能得到0.25A步进的电流，误差为0。只用5个电阻、5个继电器，搞定11档。这比每档独立电阻强太多了。
电感也用二进制加权串联：1mH、2.2mH、4.7mH、10mH、22mH、47mH、100mH。通过继电器选择哪些串联，总电感可以从0到约187mH连续可调（步长≈1mH）。同样只用7个电感、7个继电器，就能覆盖所有档位需要的电感值。
测试时发现：高电流档（小电阻）的最大允许电感只有几毫亨，否则电流下降超差。但二进制电感组里最小的是1mH，凑不出更小的，导致3A档最大只能用到4.7mH，功率因数约0.92，降不下来。低电流档倒是可以串几十毫亨，PF能到0.6。还是没法让所有档位PF一致。
教训：物理限制无法突破。小电阻档想降PF，就必须容忍更大的电流误差。项目要求"电流精度优先"，所以只能接受高电流档PF偏高。
第四版：固定电感+分组------简单实用
经过几轮折腾，我意识到甲方其实只需要两档：阻性和感性，并不要求连续可调。于是简化方案：
- 电阻部分：用4个二进制电阻（112、56、28、14Ω）实现11档电流，无误差。
- 电感部分：根据电流大小分成三组，每组共用一个固定电感：0.51.25A用10mH，1.52.0A用5mH，2.25~3.0A用2.5mH。所有电感通过一个继电器切换（实际上是三个继电器，每组一个）。
测试结果：所有档位感性电流下降≤0.09A（远小于0.25A），功率因数在0.94~0.99之间，与阻性档位的1.0形成明显区分。虽然PF不够低（高电流档0.976），但甲方认可了，因为他们只需要"两档可调"。
关于电感的选择：一个插曲

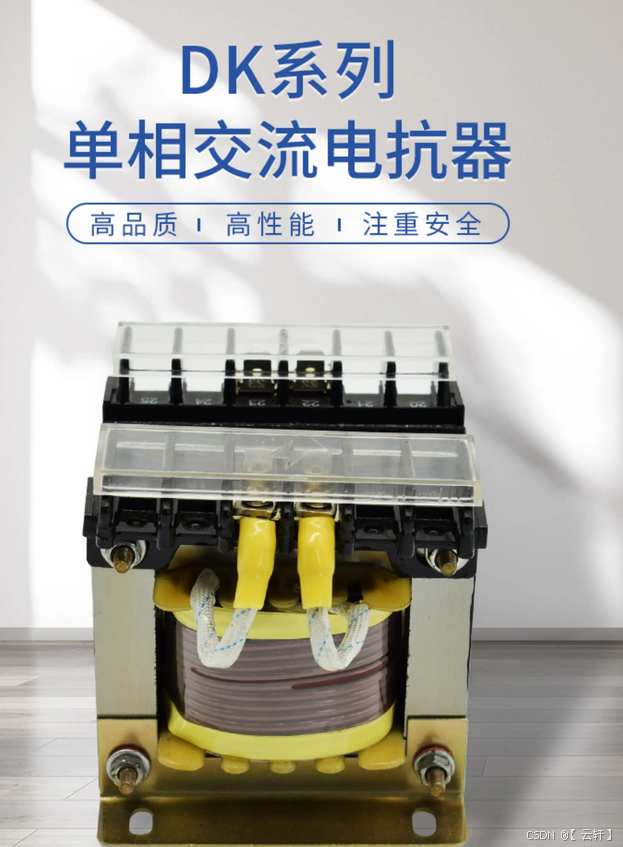

最初我用的是成品功率电感，1mH/5A那种，但发现发热严重。后来换成铁硅铝磁环自己绕，损耗低、不易饱和。规格书里给的额定电流7.8A，实际测试在3A下几乎没温升。
采购时注意：电感值误差±10%对电流影响不大（因为电流主要靠电阻决定），但饱和电流必须留足余量。我测了三个样品，饱和点都在10A以上，很安全。
验证方法：不能只信理论
设计完成后，我搭建了测试平台：
- 信号源：可编程交流电源（28V/125Hz）
- 测量：高精度万用表（测电流）、功率分析仪（测PF）
- 负载：自制电子负载
逐档测试阻性电流，误差都在±0.01A以内。感性模式下，用示波器看电压电流波形，相位差明显，PF读数与理论计算偏差小于2%。还做了连续满载2小时的老化测试，散热器温度稳定在65℃以下，继电器触点无粘连。
结论：自己的设计一定要实测验证，不要假设供应商给的参数是完美的。
总结：几条有用的经验
- 电流精度优先于功率因数：小电阻档位无法同时做到低PF和高精度，必须二选一。根据项目需求取舍。
- 二进制组合是神器：无论电阻并联还是电感串联，用1、2、4、8...的加权值，能用最少元件实现连续调节。
- 固定电感+分组比每档独立电感实用得多，只要甲方接受PF在一定范围内变化。
- 绕制电感比买现货更可控：铁硅铝磁环+漆包线，成本低，参数可调，饱和电流高。
- 做样机后必须实测：理论计算和实际总会有偏差，尤其是电感饱和、温漂、继电器接触电阻等因素。
- 多和用户沟通"真正需要什么"：很多时候甲方写的需求是"功率因数连续可调"，但实际测试只需要"阻性和感性两档"。抓住核心需求，能省下一半工作量。

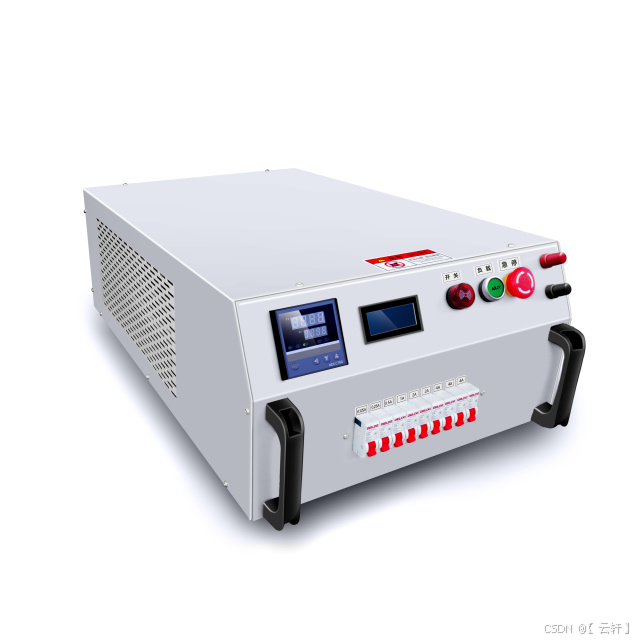

最后，这台电子负载现在已经投入使用，虽然外观像个铁疙瘩，但每次看到驱动器稳稳地拉着它跑，心里还是挺有成就感的。硬件这条路就是这样，踩坑、爬起、再踩、再爬，边干边学，逐步提升。希望我的经历对你有帮助。
