一、引言
虚拟专用网（VPN）是软考网络工程师考试中广域网技术模块的核心考点，分值占比约 8%-12%，涵盖基础隧道技术、加密机制、高级组网方案等多个维度。本篇作为 VPN 技术专题的第二部分，聚焦 GRE over IPSec 组合方案与运营商级 MPLS VPN 架构，对应考试大纲中 "广域网技术" 与 "网络安全" 两大模块的高阶要求。
GRE over IPSec 技术起源于 20 世纪 90 年代末，随着企业动态路由协议的广域网部署需求应运而生，相关规范定义在 RFC 2784（GRE）与 RFC 4301（IPSec）中。MPLS VPN 技术则在 2001 年由 IETF 发布 RFC 2547bis 正式标准化，目前已成为全球运营商企业互联业务的主流技术方案。本文将从技术原理、实现逻辑、架构设计、考试要点四个维度展开，覆盖历年真题中 90% 以上的 VPN 高阶考点。
二、GRE over IPSec：强强联合的解决方案
（一）技术背景与核心需求
单一技术的局限性
（1）IPSec VPN 的局限 ：标准 IPSec 安全联盟（SA）仅支持单播 IP 报文的加密封装，无法直接处理组播、广播报文，而 OSPF、EIGRP 等动态路由协议的 Hello 报文、更新报文均依赖组播传输，导致纯 IPSec 隧道无法直接承载动态路由，企业多站点互联时只能配置大量静态路由，运维复杂度极高。
（2）GRE 隧道的局限 ：GRE（通用路由封装）定义在 RFC 2784 中，支持封装 IP、IPX、AppleTalk 等多种网络层协议，可将组播报文封装为单播公网报文传输，但本身不提供数据加密、完整性校验、身份认证功能，数据在公网传输时存在被窃听、篡改的风险，不符合企业数据安全要求。
组合方案的价值：当企业跨公网的两个站点需要运行动态路由协议，同时要求数据传输安全时，GRE over IPSec 成为最优解决方案，既解决了动态路由的组播传输问题，又实现了数据的端到端安全防护。

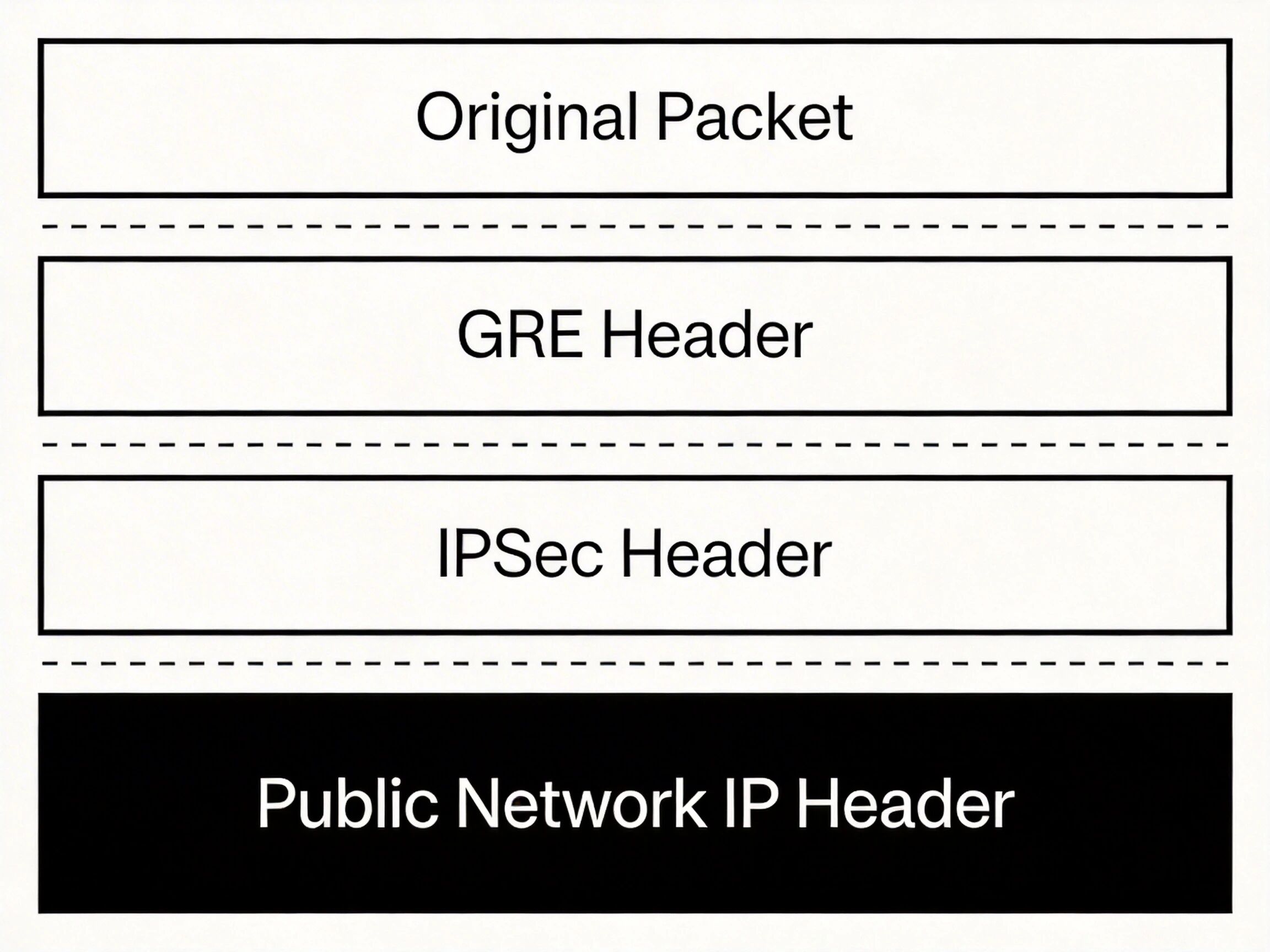

GRE over IPSec 协议封装结构示意图，展示原始报文、GRE 头、IPSec 头、公网 IP 头的层次关系
（二）工作原理与数据流向
封装流程（隧道起点）
（1）原始报文处理 ：用户私网报文（可为单播、组播、广播）首先进入设备，根据路由表判断需通过 GRE 隧道转发。
（2）GRE 封装 ：为原始报文添加 GRE 头（4 字节，包含协议类型、校验和等字段），再添加 GRE 隧道的公网 IP 头，源 IP 为本地隧道公网地址，目的 IP 为对端隧道公网地址，形成完整的 GRE 报文。
（3）IPSec 加密 ：GRE 报文作为 IPSec 的载荷，根据 IPSec 安全策略进行加密（ESP 协议）或认证（AH 协议），添加 IPSec 头（ESP 头 / AH 头）和新的公网 IP 头，最终通过公网转发到对端。
解封装流程（隧道终点）
（1）IPSec 处理 ：接收公网报文，校验 IPSec 安全参数索引（SPI），完成身份认证、完整性校验和数据解密，还原出完整的 GRE 报文。
（2）GRE 解封装 ：剥离 GRE 头和内层公网 IP 头，还原原始私网报文，根据本地路由表转发到目的私网网段。
关键技术特点 ：GRE 与 IPSec 处理逻辑完全解耦，GRE 负责多协议、组播承载，IPSec 负责安全防护，二者独立配置、协同工作。
（三）配置逻辑与典型案例
核心配置要点（以 Cisco IOS 设备为例）
（1）ACL 规则定义：IPSec 需要保护的流量为 GRE 隧道的公网流量，即源为本地公网 IP、目的为对端公网 IP 的 IP 报文，规则示例：access-list 100 permit gre host 1.1.3.1 host 1.1.5.1，其中 1.1.3.1 为本地公网地址，1.1.5.1 为对端公网地址。
（2）Tunnel 接口配置：创建逻辑 Tunnel 接口，配置隧道源、目的地址和私网 IP 地址，示例：
interface Tunnel0
ip address 192.168.100.1 255.255.255.252
tunnel source 1.1.3.1
tunnel destination 1.1.5.1（3）路由配置：配置静态路由或动态路由，将对端私网网段的下一跳指向 Tunnel 接口，同时确保公网路由可达隧道对端公网地址。
常见配置误区：错误将私网网段作为 IPSec ACL 的匹配条件，导致 IPSec SA 无法正常建立；未配置私网路由指向 Tunnel 接口，导致业务流量无法进入隧道。

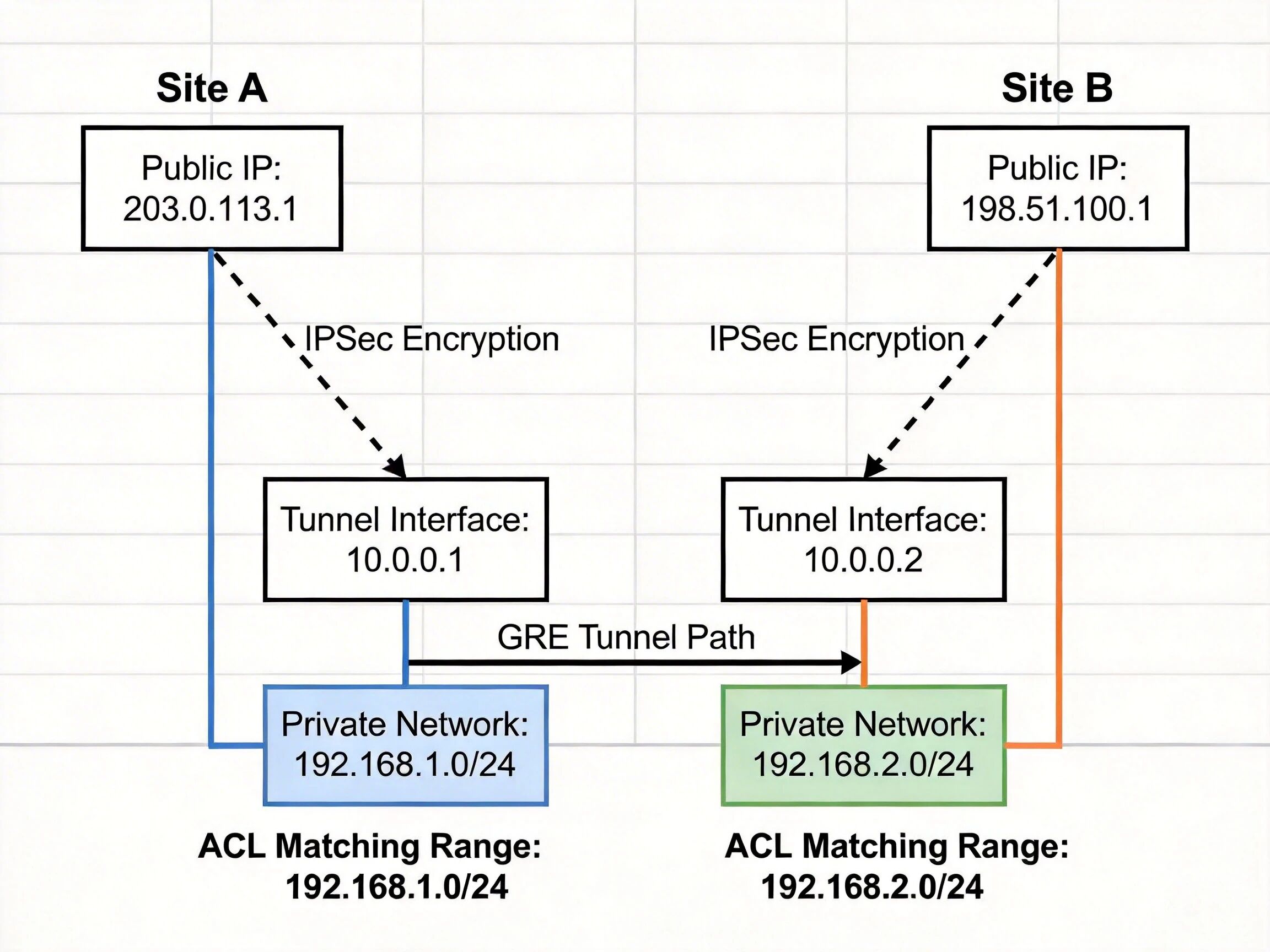

GRE over IPSec 典型组网拓扑图，标注两端公网地址、Tunnel 接口地址、私网网段、ACL 匹配范围
三、MPLS VPN：运营商级的企业互联方案
（一）MPLS 基础技术原理
MPLS 核心思想 ：多协议标签交换（MPLS）是一种介于二层和三层之间的转发技术，核心是基于标签而非 IP 路由表进行转发，转发性能远高于传统 IP 路由，相关标准定义在 RFC 3031 中。
标签格式 ：MPLS 标签为 32 位，位于二层帧头和 IP 头之间，包含四个字段：
（1）标签值（20 位）：用于标识转发等价类（FEC），取值范围 0-1048575，其中 0-15 为预留标签。
（2）实验位（3 位）：用于承载 QoS 优先级信息，对应 8 个服务等级。
（3）栈底标识（S 位，1 位）：值为 1 时表示标签栈的最底层，支持多层标签嵌套。
（4）TTL（8 位）：与 IP 头的 TTL 功能一致，防止路由环路。
标签转发流程：
（1）入口 LER（标签边缘路由器）收到 IP 报文，根据目的 IP 地址匹配 FEC，压入（Push）对应标签，转发到下一跳。
（2）中间 LSR（标签交换路由器）收到带标签的报文，直接根据标签转发表（LFIB）进行标签交换（Swap），替换为出标签后转发，无需查询 IP 路由表。
（3）出口 LER 收到报文，弹出（Pop）标签，还原为 IP 报文后根据 IP 路由表转发。
标签分发：由 LDP（标签分发协议，RFC 5036）基于 IGP 路由信息自动分发标签，标签转发路径（LSP）与 IGP 计算的最短路径完全一致。

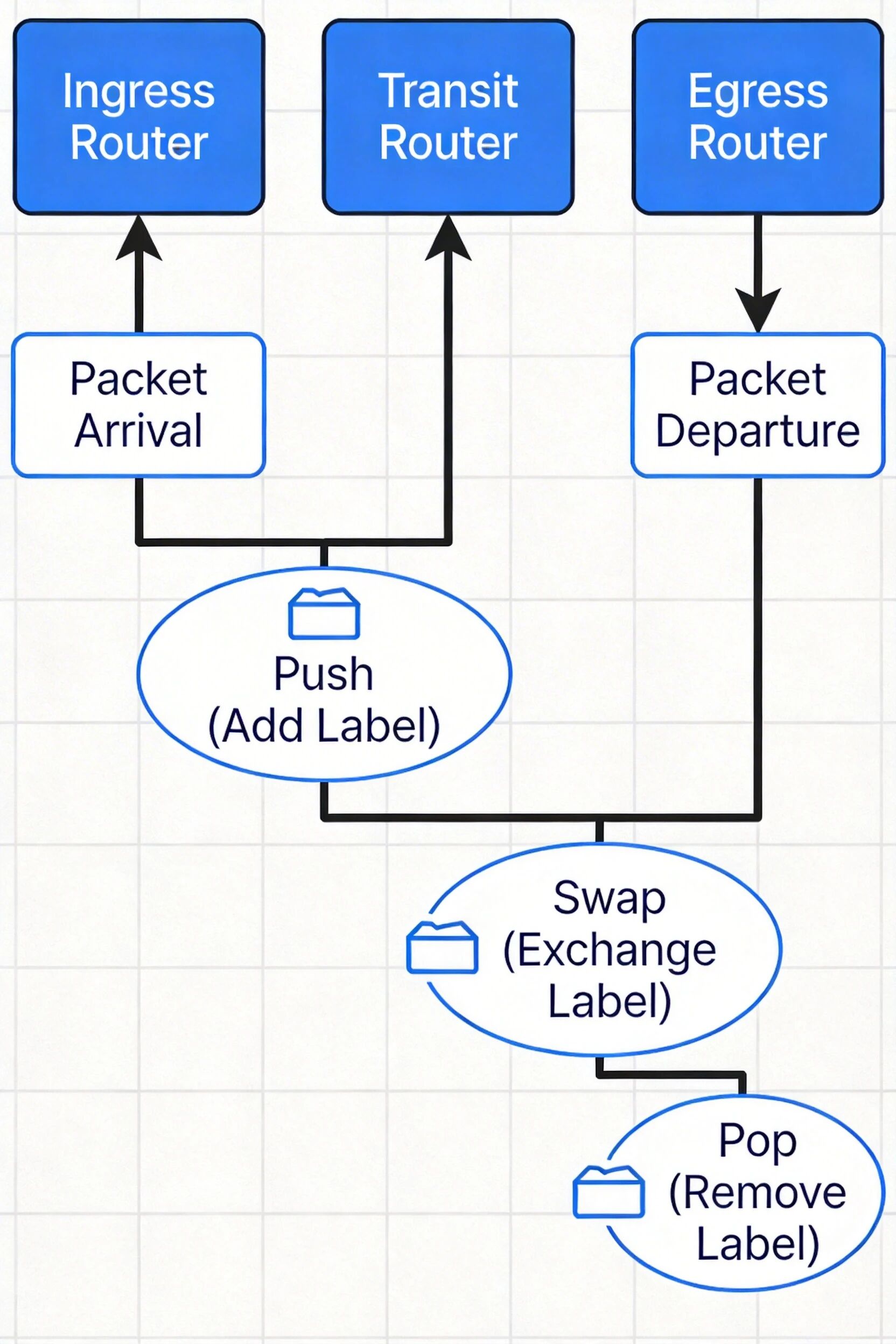

MPLS 标签结构与转发流程示意图，展示 Push、Swap、Pop 三个关键操作
（二）MPLS VPN 架构与角色划分
MPLS VPN 采用三层架构设计，将企业网络与运营商网络完全解耦，三个核心角色的职责明确划分：
CE（用户边缘设备） ：企业侧路由器，部署在客户站点，直接连接运营商 PE 设备，仅维护企业自身的私网路由，感知 VPN 存在，但不感知 MPLS 标签和运营商网络架构，可通过静态路由、OSPF、BGP 等协议与 PE 交换路由。
PE（运营商边缘设备） ：运营商网络的核心控制设备，部署在骨干网边缘，直接连接 CE 设备，维护所有客户的 VPN 路由信息，负责 VRF 实例管理、VPNv4 路由处理、标签压入与弹出操作，是 MPLS VPN 功能的主要承载者。
P（运营商核心设备） ：运营商骨干网的转发设备，仅维护 MPLS 标签转发表，根据标签快速转发报文，不感知任何 VPN 信息，也不维护客户路由，所有 VPN 相关处理均在 PE 设备完成，大幅降低骨干网的复杂度。

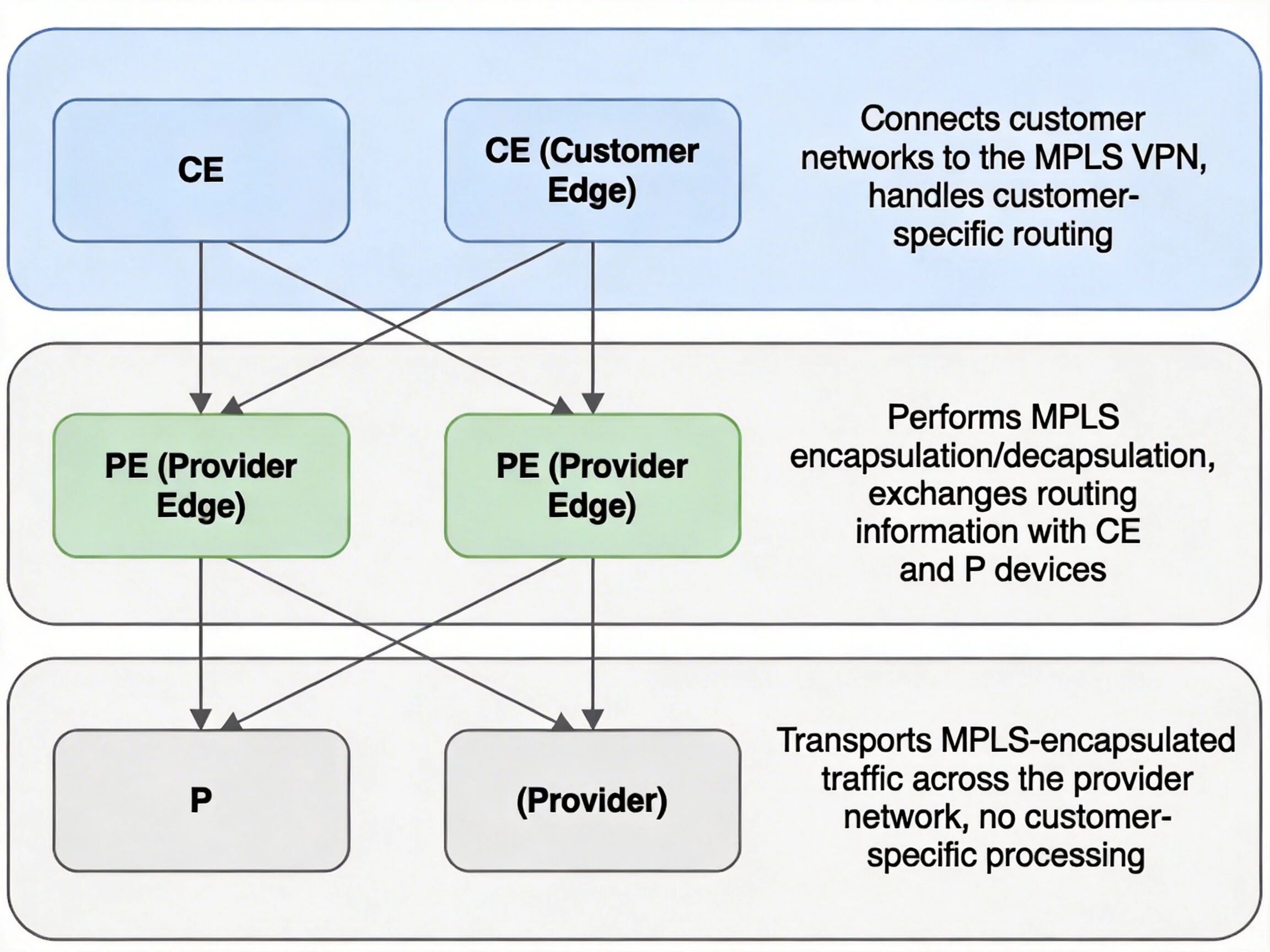

MPLS VPN 三层架构示意图，标注 CE、PE、P 三类设备的位置、连接关系与职责范围
（三）核心机制与路由传递流程
VRF 与 RD：解决地址空间重叠问题
（1）VRF（虚拟路由转发实例）：PE 设备上为每个 VPN 客户创建的独立虚拟路由实例，每个 VRF 拥有独立的路由表、转发表和关联接口，不同 VRF 之间完全隔离，相当于将一台物理 PE 虚拟为多台逻辑路由器，从根本上避免不同客户相同私网地址的冲突。
（2）RD（路由区分符）：8 字节的扩展字段，格式为 "AS 号：自定义值" 或 "IP 地址：自定义值"，PE 将从 CE 学到的普通 IPv4 路由前缀添加 RD，转换为全局唯一的 VPNv4 路由（格式为 RD:IPv4 前缀），例如企业 A 的 10.0.0.0/24 添加 RD 65001:1 后变为 65001:1:10.0.0.0/24，在运营商骨干网中全局唯一。RD 仅用于地址区分，不控制路由传播范围。
RT 属性：控制路由传播策略
RT（路由目标）是 BGP 的扩展团体属性，是 MPLS VPN 的策略控制核心，分为两类：
（1）Export Target（出口 RT）：PE 将本地 VRF 的 IPv4 路由转换为 VPNv4 路由时，为其附加的标签，标识该路由所属的 VPN 集合。
（2）Import Target（入口 RT）：PE 从其他 PE 接收 VPNv4 路由时，仅将 RT 值与本地 VRF 的 Import Target 匹配的路由导入对应的 VRF 中。
通过灵活配置 Export 和 Import RT，可实现全互联、星型、Hub-Spoke 等任意 VPN 拓扑，例如 Hub-Spoke 场景中，Hub 站点的 VRF Export Target 为 100:1，Import Target 为 100:2；所有 Spoke 站点的 VRF Export Target 为 100:2，Import Target 为 100:1，即可实现 Spoke 站点之间的流量必须经过 Hub 站点转发。
完整路由传递流程（以企业两个站点互联为例）
（1）CE 到入口 PE：站点 A 的 CE 通过 OSPF 将私网路由 10.1.0.0/16 发布到 PE1，PE1 将该路由放入企业 A 对应的 VRF 路由表。
（2）入口 PE 处理：PE1 为该路由添加 RD（65001:1）和 Export RT（65001:1），转换为 VPNv4 路由 65001:1:10.1.0.0/16，为其分配 VPN 标签，并通过 MP-BGP（多协议 BGP，RFC 4760）发布给对端 PE2。
（3）骨干网转发：PE2 收到 VPNv4 路由后，检查 RT 值与本地企业 A VRF 的 Import Target（65001:1）匹配，将路由剥离 RD 后导入该 VRF，转换为普通 IPv4 路由 10.1.0.0/16。
（4）出口 PE 到 CE：PE2 通过 OSPF 将 10.1.0.0/16 路由发布给站点 C 的 CE，两端路由可达。数据转发时，报文在 PE1 压入两层标签（外层公网标签用于 P 设备转发，内层 VPN 标签标识目的 VRF），P 设备仅交换外层标签，PE2 弹出两层标签后转发给 CE。

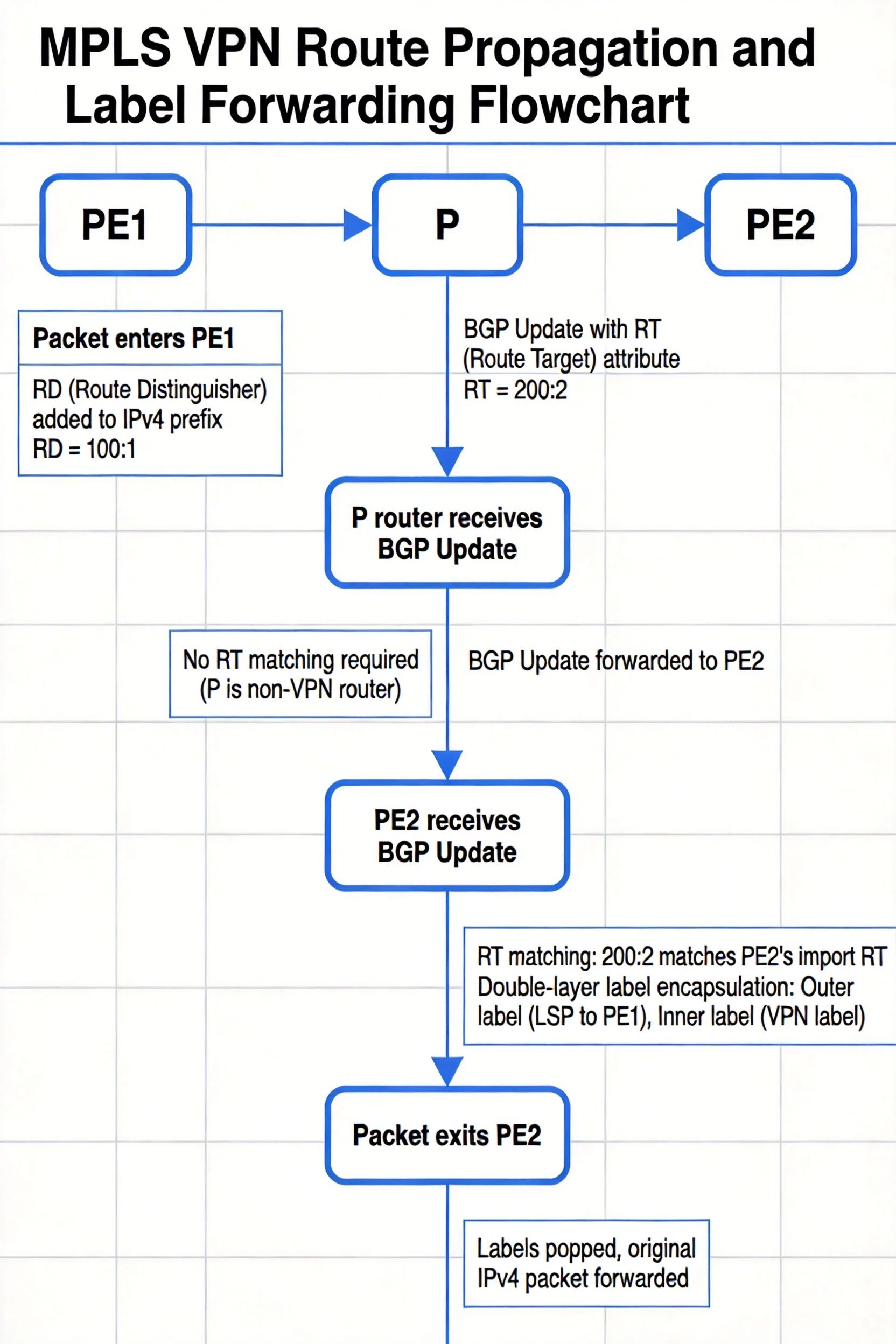

MPLS VPN 路由传递与标签转发流程图，标注 RD 添加、RT 匹配、双层标签封装过程
四、技术对比与方案选型
（一）三类 VPN 技术对比分析
| 对比维度 | IPSec VPN | GRE over IPSec | MPLS VPN |
|---|---|---|---|
| 承载能力 | 仅支持单播 IP 报文 | 支持单播、组播、多协议 | 支持任意类型 IP 报文 |
| 安全能力 | 端到端加密、认证 | 端到端加密、认证 | 骨干网标签转发，默认不加密，可叠加 IPSec |
| 动态路由支持 | 不支持 | 支持 | 天然支持 |
| 部署复杂度 | 低，站点自行配置 | 中，需配置 GRE 和 IPSec 两套逻辑 | 低，运营商负责骨干网配置，企业仅需配置 CE |
| 扩展能力 | 差，站点数量超过 10 个时配置复杂度指数级上升 | 中，适合 10-50 个站点的中型网络 | 优，可支持上万个站点的超大型网络 |
| 成本 | 低，仅需企业边缘设备支持 IPSec | 中，边缘设备需支持 GRE 和 IPSec | 高，需向运营商支付专线费用 |
| 适用场景 | 两个站点简单加密互联 | 多站点需运行动态路由的加密互联 | 跨区域大型企业多站点高质量互联 |
（二）软考核心考法梳理
概念辨析题：区分 RD 与 RT 的功能，RD 用于解决地址重叠，RT 用于控制路由传播；区分 P、PE、CE 三类设备的职责，P 设备不维护 VPN 路由，仅进行标签转发。
配置推断题：GRE over IPSec 场景中，能够根据拓扑正确写出 IPSec ACL 的匹配规则（源目为隧道两端公网 IP，协议为 GRE）；MPLS VPN 场景中，能够根据 RT 配置推断路由的传播范围。
方案设计题：根据企业业务需求选择合适的 VPN 技术，例如跨公网运行 OSPF 选择 GRE over IPSec，多站点运营商互联选择 MPLS VPN。

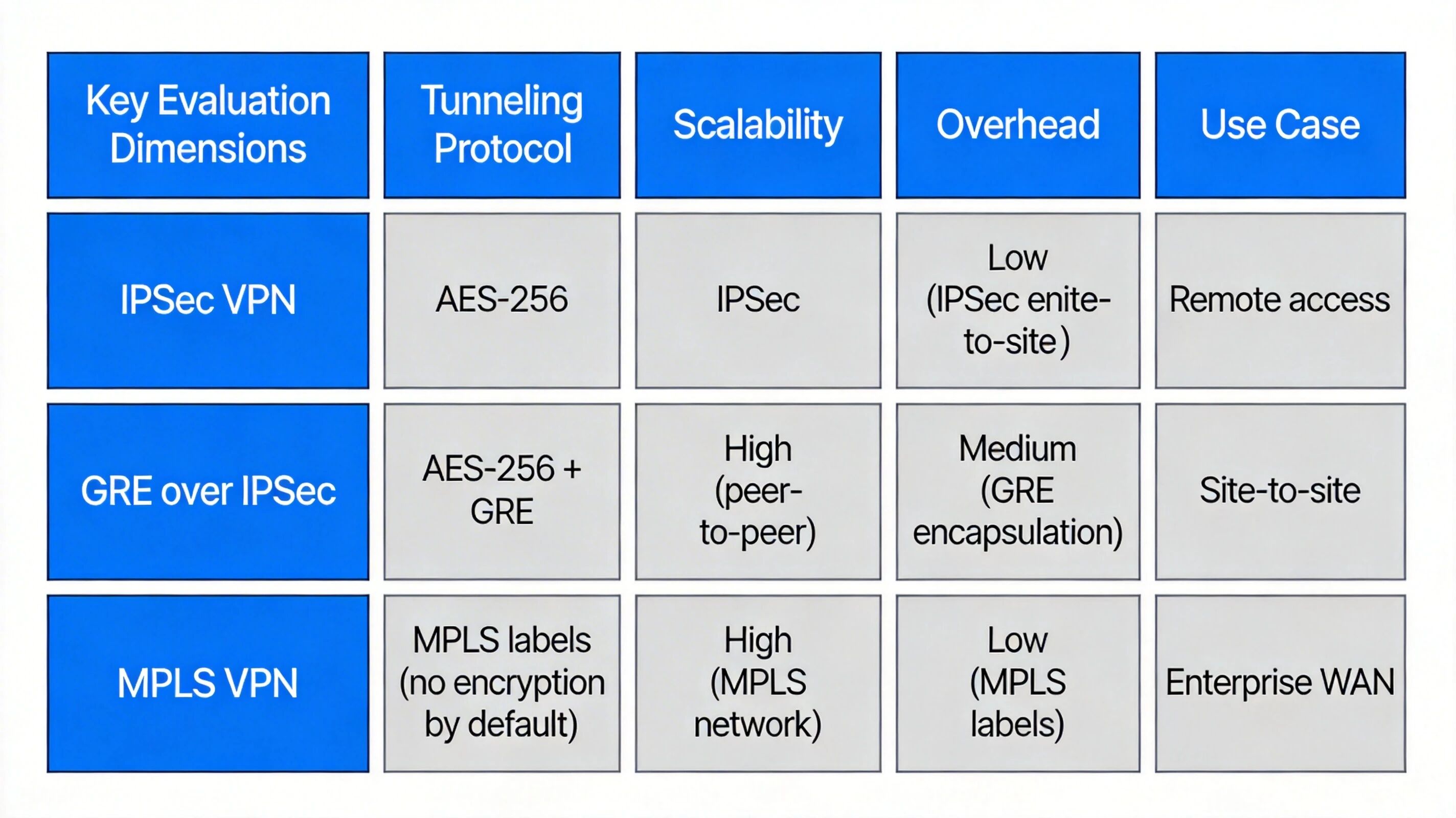

三类 VPN 技术适用场景对比表
五、前沿发展与考试趋势
技术演进方向：当前 MPLS VPN 正向 SD-WAN（软件定义广域网）演进，结合集中控制、智能选路、链路聚合等技术，可实现 MPLS 专线与互联网链路的混合使用，大幅降低企业广域网成本，该知识点已纳入最新版软考网络工程师考试大纲，需重点关注。
新兴应用场景：随着云服务的普及，MPLS VPN 与云网络的融合成为主流，企业可通过 MPLS VPN 直接连接云服务商的 POP 点，实现本地数据中心与云资源的低延迟、高可靠互联，相关架构设计题在近年真题中出现频率逐年上升。
考试趋势预测：未来 VPN 考点将更偏向组合方案设计，例如 GRE over IPSec 与 OSPF 的结合、MPLS VPN 与 BGP 的结合、SD-WAN 与传统 VPN 的对比，分值占比将保持稳定，选择题和案例分析题均会涉及。

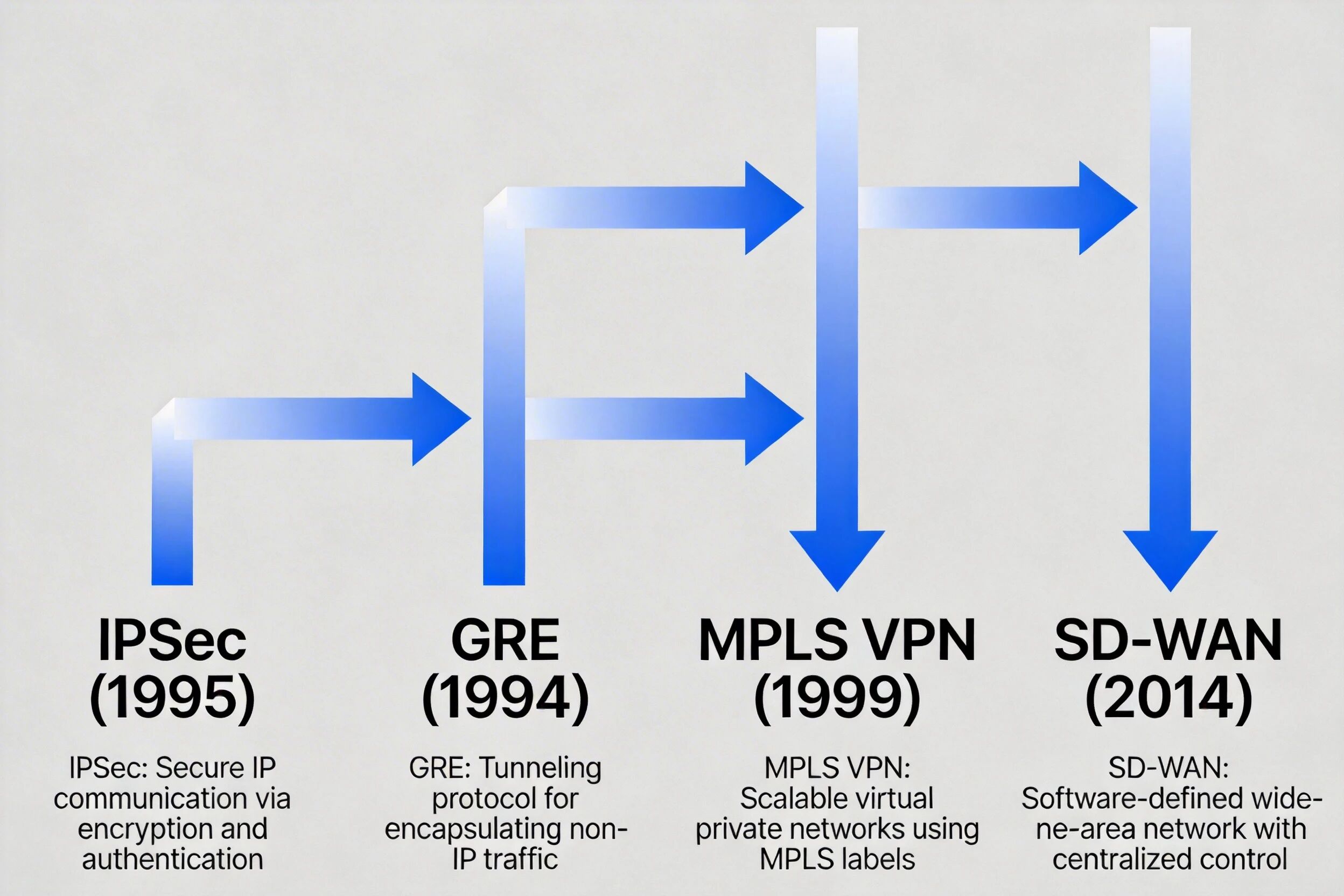

VPN 技术演进路线图，从 IPSec、GRE、MPLS VPN 到 SD-WAN 的发展历程
六、总结与备考建议
核心知识点提炼 ：GRE over IPSec 的核心是 GRE 解决组播承载问题，IPSec 解决安全问题，ACL 需匹配 GRE 公网流量；MPLS VPN 的核心是 VRF 实现路由隔离，RD 实现地址唯一，RT 控制路由传播，PE 是核心处理设备，P 设备仅负责标签转发。
考试重点提示：高频考点包括 GRE over IPSec 的封装流程、ACL 配置；MPLS VPN 的三类角色职责、RD 与 RT 的功能、双层标签转发流程；三类 VPN 技术的选型对比。易错点为混淆 RD 和 RT 的功能、错误配置 GRE over IPSec 的 ACL 规则、认为 P 设备需要维护 VPN 路由。
实践与备考建议：备考时需结合典型拓扑理解 VPN 的工作流程，可通过模拟器完成 GRE over IPSec 的配置实验，掌握配置逻辑；MPLS VPN 重点理解路由传递和标签转发流程，记忆核心概念和技术特点。案例分析题中若出现企业多站点互联场景，优先考虑 MPLS VPN 或 GRE over IPSec 方案，结合需求说明选型理由即可得分。
