遥感影像拼接线优化工具：最小割算法实现与功能完善
本文是《遥感影像拼接线优化工具：基于Qt+GDAL+OpenCV的从零到一实践》的续篇，记录了项目的最新进展和功能完善。嘛，算是给这个项目又添了一把火。
一、功能进展
1. 拼接线算法优化
新增最小割拼接线算法
上个版本里，我们只实现了传统的楼梯形拼接线，说白了就是直角折线，简单粗暴但不太自然。这回我加了一个基于Dijkstra最短路径算法的最小割拼接线算法，效果明显好多了。
算法原理（简单说一下）：
- 计算左右图像在重叠区域的梯度
- 用Dijkstra算法找一条梯度差异最小的路径
- 路径从左上角出发，到右下角结束
- 支持8个方向的移动，路径可以自由选择，不会卡死在某条线上
算法优势：
- 拼接线会老老实实沿着图像变化最小的区域走
- 尽量避开明显的边缘或特征（比如建筑物边界、道路等）
- 拼接效果自然不少
2. 拼接线类型切换
加了个拼接线类型选择功能，用户可以在两种算法之间随便切：
- Staircase Seam：传统楼梯形拼接线（老方法）
- Min-Cut Seam：最小割拼接线（推荐，效果更好）
3. 拼接线显示优化
- 支持显示/隐藏拼接线，点一下按钮就行
- 切换拼接线类型后自动更新显示，不用手动刷新
- 拼接线起点和终点固定为左上角和右下角，保证两种算法的结果能直接对比
4. 像素填充逻辑统一
之前两种算法的像素填充逻辑不太一样，导致结果不一致。现在统一了：
- 都使用y坐标转换（图像坐标系转数学坐标系）
- 都使用多边形包含检测算法确定像素来源
- 确保两种算法的填充结果一致，不会出现一边对一边错的情况
二、解决的关键问题
1. 拼接线显示异常
问题：切换拼接线类型后，显示的拼接线不对，有时候甚至不显示。
解决方案：
- 在MapCanvas里把拼接线点集存下来
- 显示/隐藏时优先用保存的点集，而不是重新算
- 切换算法时清空之前的点集，强制重新生成
2. 拼接线起点和终点不一致
问题：最小割算法生成的拼接线，起点和终点不在左上角和右下角，有时候偏到别处去了。
解决方案：
- 强制固定起点为左上角
- 强制固定终点为右下角
- 确保两种算法的起点和终点一致，这样对比才有意义
3. 拼接线是直线
问题：一开始最小割算法生成的拼接线就是一条直线，完全没有优化效果，跟没做一样。
解决方案（折腾了好一会儿）：
- 修改成本计算：用左右图梯度的差异，而不是简单的和（差异小的地方才是好路径）
- 增加移动方向：从3个方向增加到8个方向，路径更灵活
- 改进路径生成：如果路径太短（比如只有一条直线），用贝塞尔曲线生成更多点，让路径更平滑
4. 像素填充逻辑不一致
问题：最小割算法和楼梯形算法的像素填充逻辑不一致，导致拼接结果有差异。
解决方案：
- 统一填充逻辑：都用y坐标转换
- 确保两种算法使用相同的填充方式，结果才有可比性
三、技术实现
1. 核心类结构
- UIMosaicSeamTool：主UI类，管用户交互
- MapCanvas：地图画布类，负责图像显示和拼接线绘制
- SeamFinder：最小割算法类，实现基于Dijkstra的拼接线生成
- TwoImagesDialog：双图像选择对话框
- CGdalUser：GDAL封装类，底层读写就靠它了
2. 最小割算法实现
关键代码（核心部分）：
cpp
// 计算最优拼接线
QVector<QPointF> SeamFinder::findOptimalSeam(const unsigned char* leftImage, int leftWidth, int leftHeight,
const unsigned char* rightImage, int rightWidth, int rightHeight,
int channels, int mergeWidth, int mergeHeight,
int leftOffsetX, int leftOffsetY,
int rightOffsetX, int rightOffsetY,
const QRectF& overlapRect) {
// 计算左右图像的梯度
// 用Dijkstra算法算最小割
// 回溯找到拼接线
// 确保起点和终点正确
}3. 拼接线类型切换
关键代码：
cpp
void UIMosaicSeamTool::onSeamTypeChanged() {
if (sender() == ui.actionStaircase_Seam) {
m_seamType = STAIRCASE_SEAM;
ui.actionStaircase_Seam->setChecked(true);
ui.actionMinCut_Seam->setChecked(false);
} else if (sender() == ui.actionMinCut_Seam) {
m_seamType = MINCUT_SEAM;
ui.actionMinCut_Seam->setChecked(true);
ui.actionStaircase_Seam->setChecked(false);
}
}四、使用方法
1. 启动程序
运行 MosaicSeamTool.exe，主窗口就出来了。

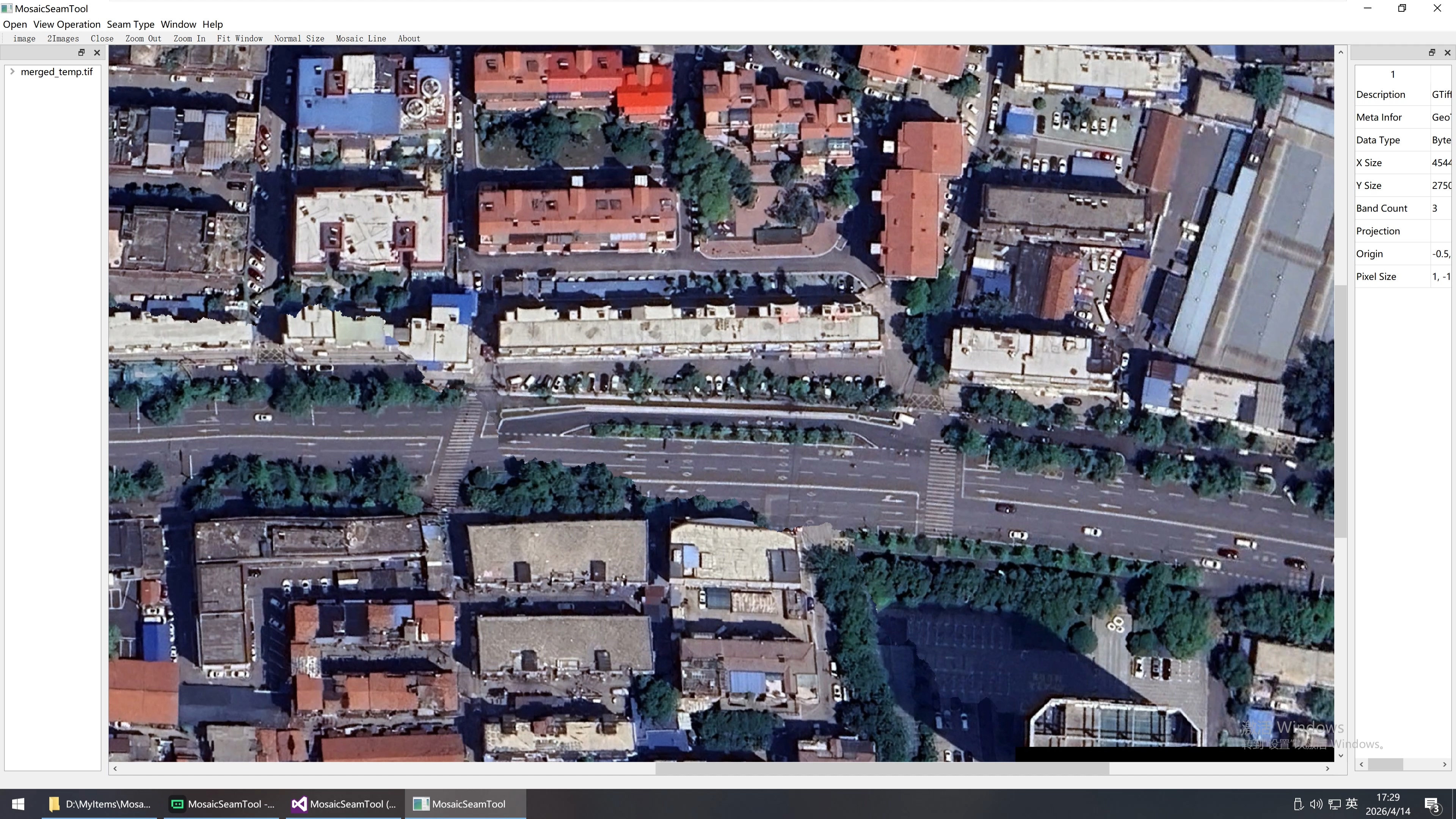

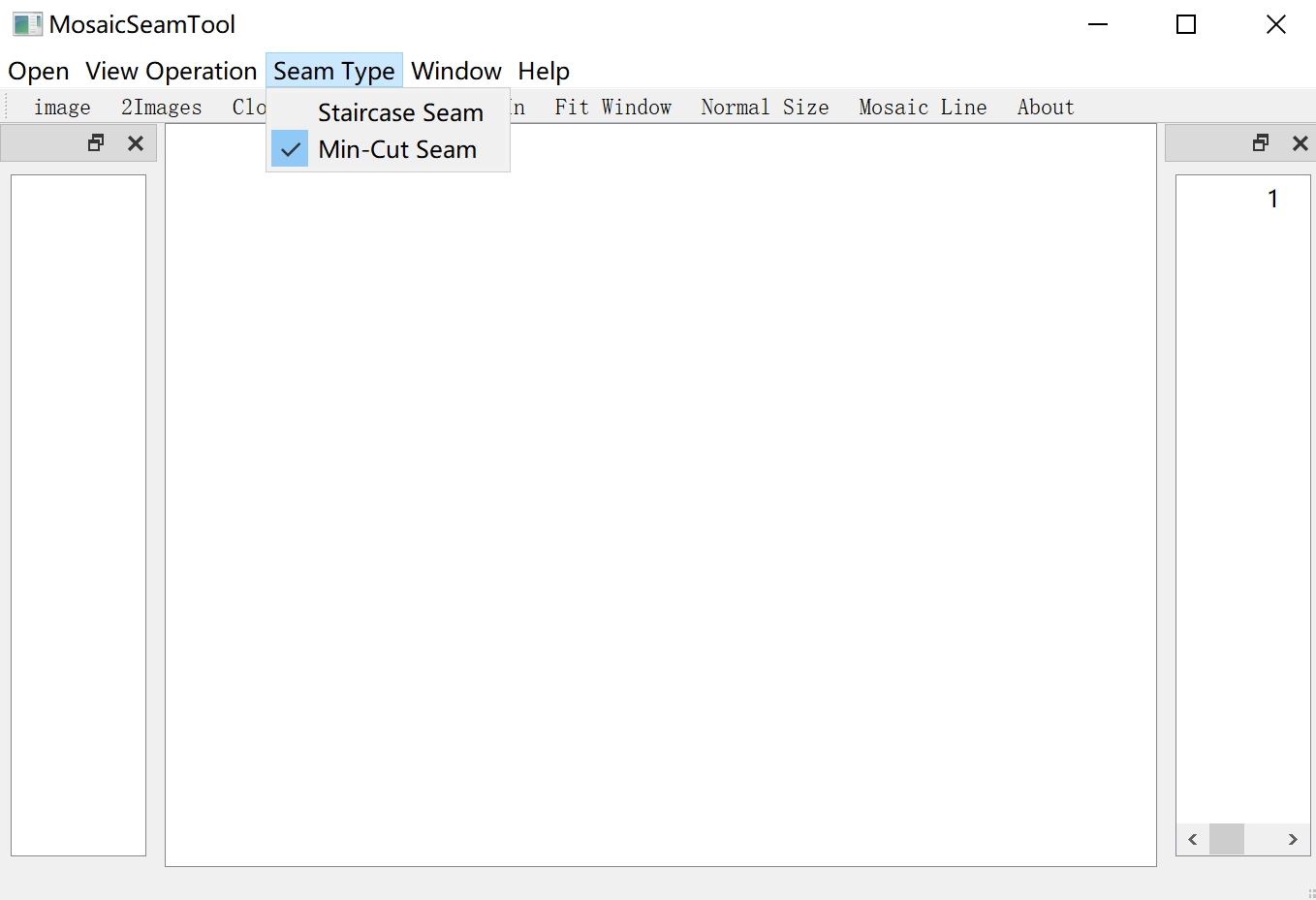

2. 选择拼接线类型
顶部菜单栏的"Seam Type"菜单里选：
- Staircase Seam: 传统楼梯形（默认）
- Min-Cut Seam : 最小割（推荐，效果更好）
3. 执行图像拼接
- 点工具栏的"2Images"按钮
- 在弹出的对话框里选两张有重叠区域的图像
- 程序自动拼接并显示结果，等着就行
4. 显示/隐藏拼接线
点工具栏的"Mosaic Line"按钮，可以切换显示或隐藏拼接线。
五、测试效果
测试数据
- 测试图像：两张有重叠区域的遥感影像
- 重叠区域：大概30%左右
- 图像大小：3294×1888×24（不算小，但内存还能扛住）
效果对比
| 算法 | 效果描述 | 适用场景 |
|---|---|---|
| 楼梯形拼接线 | 生成规则的楼梯形折线，简单直观 | 快速拼接，对效果要求不高的场景 |
| 最小割拼接线 | 沿着图像变化最小的路径走，效果自然 | 对拼接效果要求较高的场景，推荐 |

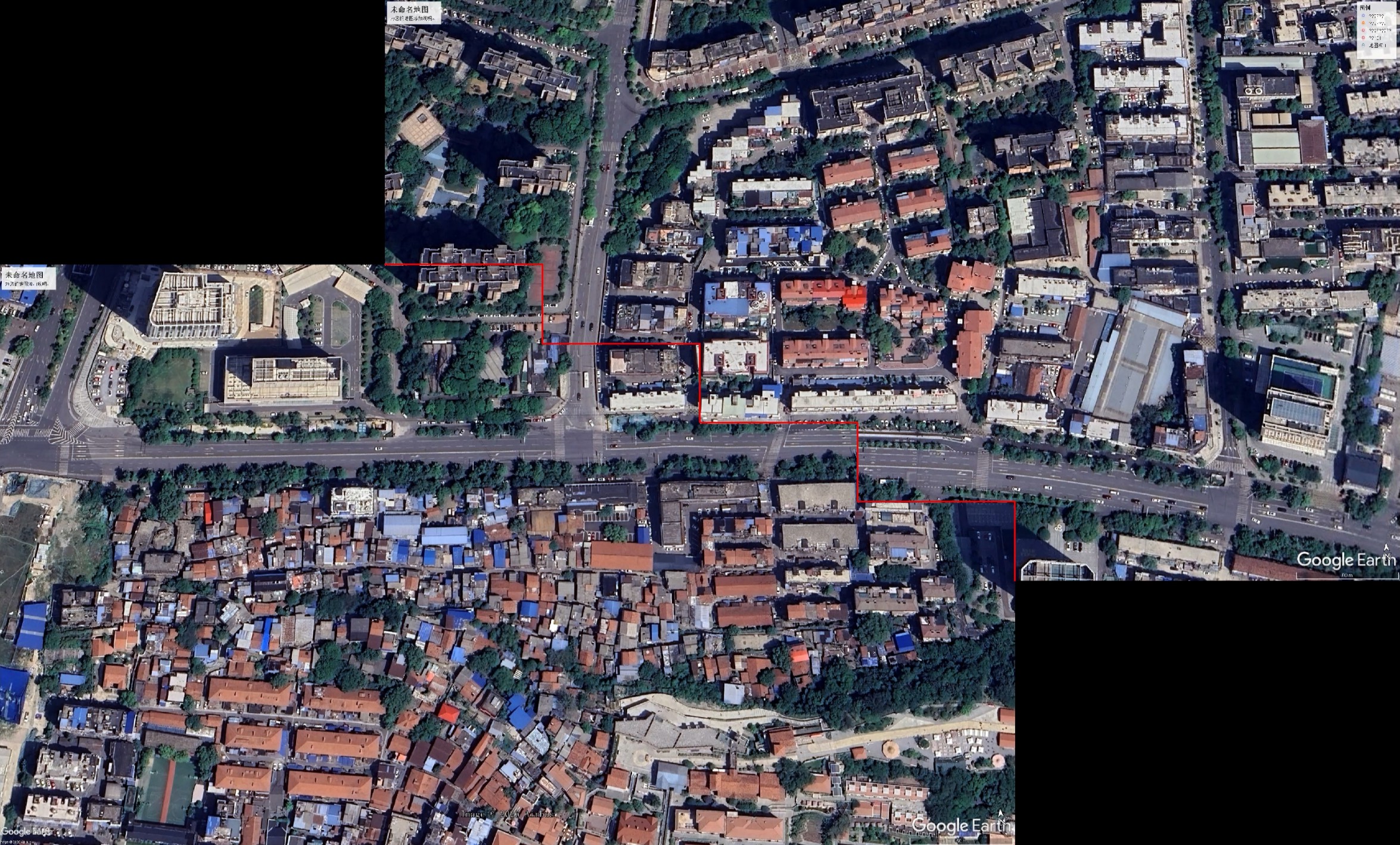

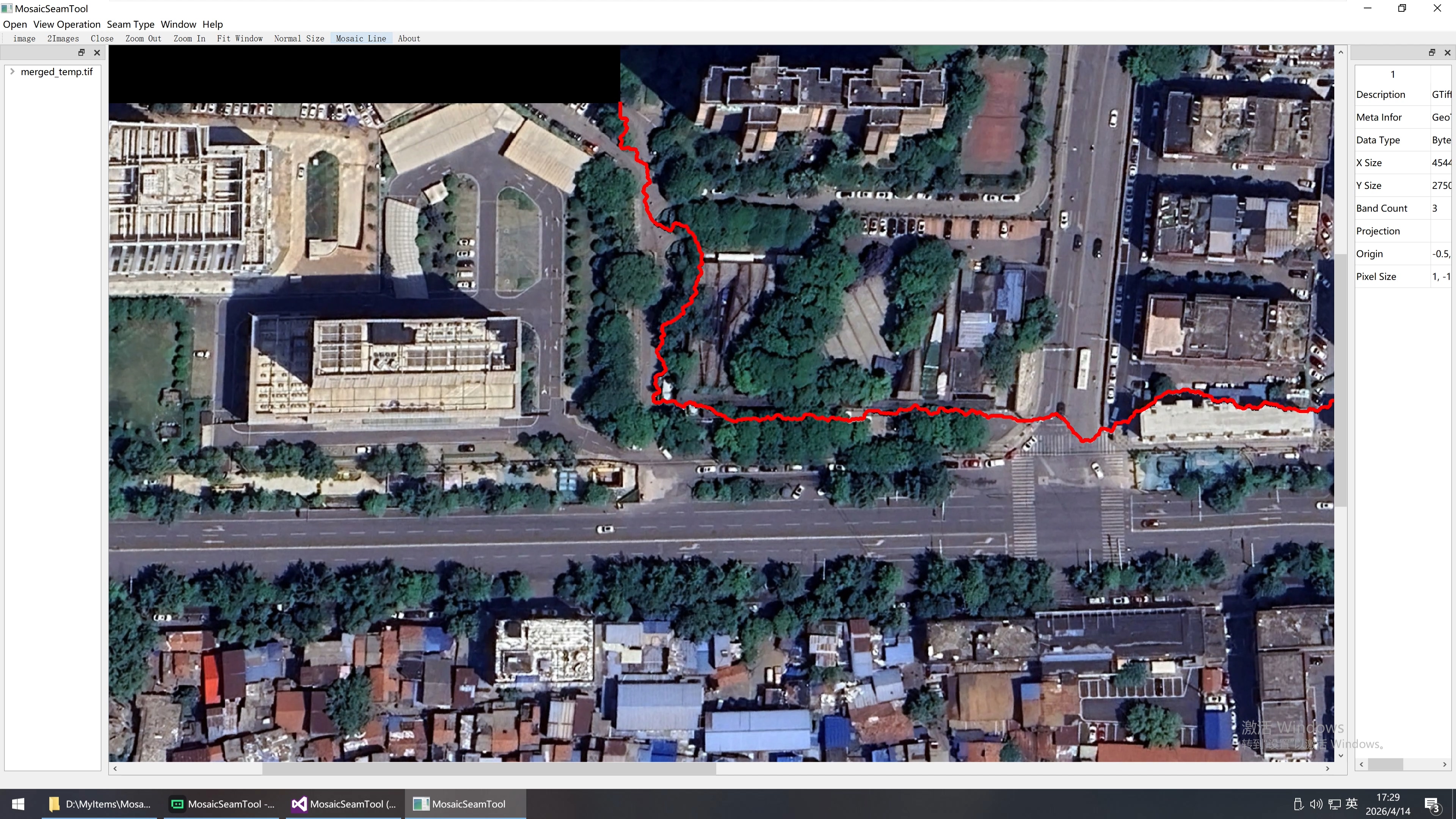

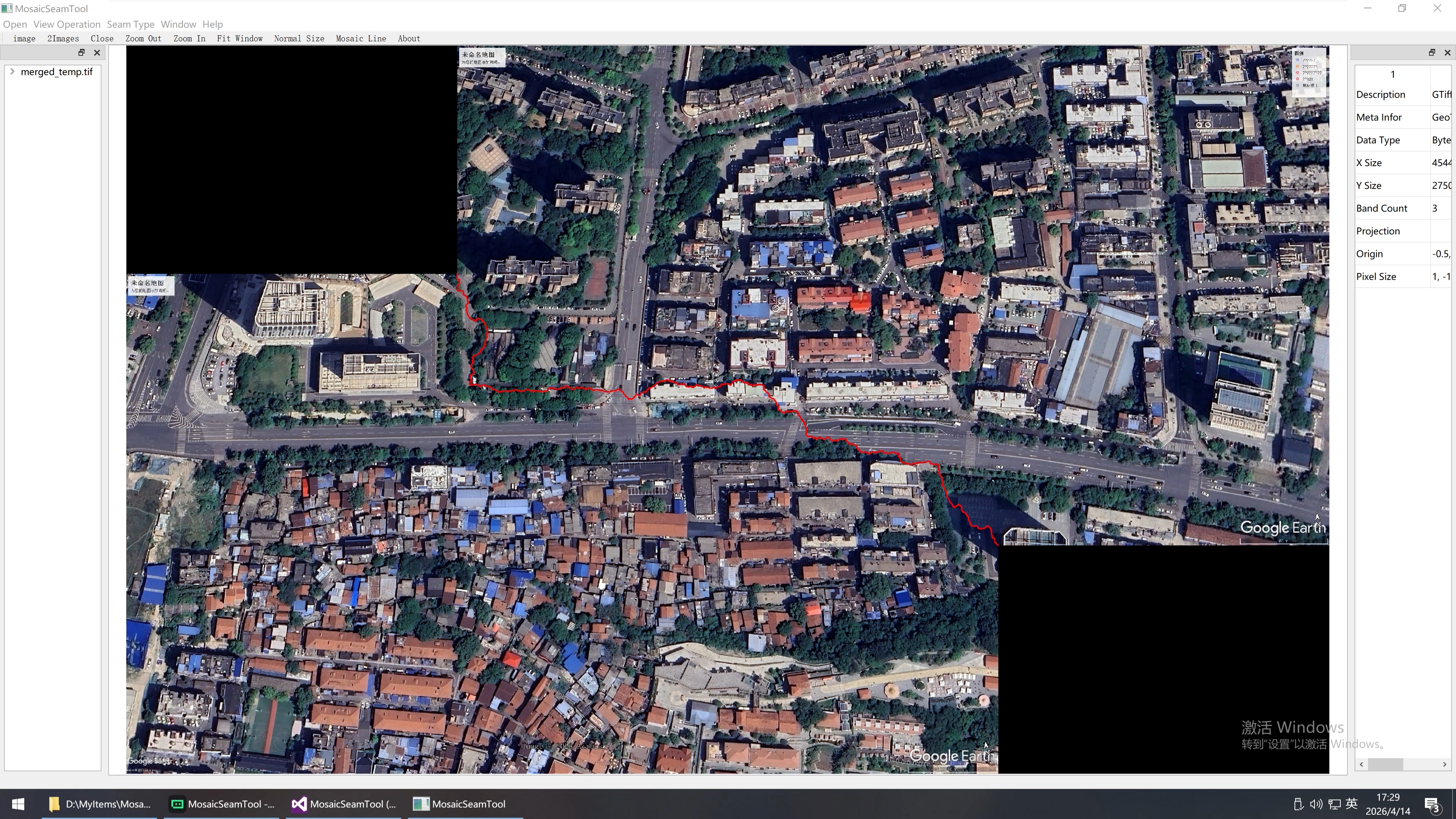

**配图位置1** \]：楼梯形拼接线效果截图 \[**配图位置2** \]：最小割拼接线效果截图 \[**配图位置3**\]：两种算法效果对比图
六、未来优化计划
1. 性能优化
- 用多线程加速梯度计算（目前单核跑大图有点慢）
- 优化Dijkstra的数据结构
- 用更高效的图像采样算法
2. 功能扩展
- 支持多图像拼接（不止两张）
- 支持图像配准（自动对齐）
- 支持色彩校正（消除拼接缝的色差）
- 支持拼接线手动编辑（让用户自己调）
3. 算法改进
- 实现更先进的拼接线算法（比如Graph Cut）
- 支持多尺度拼接线优化
- 考虑图像内容（建筑物、道路等）进行拼接线优化
4. 用户界面改进
- 添加拼接预览功能
- 支持拼接线参数调整（比如路径平滑度）
- 添加批处理功能
七、技术亮点
- 基于梯度的拼接线优化：用Dijkstra找梯度差异最小的路径，避开明显边缘
- 统一的像素填充逻辑：不同算法用同样的填充方式，结果一致
- 灵活的拼接线类型切换：支持多种算法，用户按需选择
- 完整的图像处理流程：从加载到拼接显示，一条龙
- 良好的代码结构：模块化设计，清晰易维护
八、结论
这次更新算是把遥感影像拼接线优化工具的核心功能给补齐了。实现了两种拼接线算法（楼梯形和最小割），也解决了之前那几个让人头疼的问题。现在工具能生成更自然的拼接线，拼接效果提升了不少。
后面有空的话，继续优化性能、扩展功能、改善用户体验。争取让这个工具更完善、更实用。
最后更新时间：2026-04-14
