引言
手机液晶显示屏的像素单元是图像显示的基础，其内部线路密集且绝缘间隙微小，易受静电、异物、电压波动等因素引发短路故障，导致像素亮点、暗点或区域显示异常。手机液晶像素短路防护模组作为前置保障部件，可有效降低短路故障发生率，而激光修复技术则为已发生的液晶线路短路提供精准修复方案。二者协同构成液晶像素故障防控与修复的完整体系。本文重点阐述手机液晶像素短路防护模组的结构与技术要点，以及液晶线路激光修复原理，为相关产品设计与故障处理提供技术参考。
手机液晶像素短路防护模组的结构与技术要点
手机液晶像素短路防护模组采用"分层防护+精准限流"的设计思路，核心结构包括绝缘隔离层、静电泄放单元与像素驱动限流模块，各层协同实现短路风险的全方位防控。其设计核心是在不影响像素透光性与显示精度的前提下，提升线路绝缘可靠性与故障缓冲能力。
绝缘隔离层是防护基础，采用高介电强度的透明有机涂层材料（如聚酰亚胺衍生物），通过真空镀膜工艺均匀覆盖于像素线路表面，涂层厚度控制在2-5μm，可有效增大线路间绝缘间隙，抵御异物刮擦与轻微腐蚀造成的绝缘破损。静电泄放单元采用分布式ESD防护器件，集成于像素阵列边缘，通过雪崩击穿原理将瞬时静电能量导向接地端，可承受±15kV空气放电冲击，避免静电击穿绝缘层形成短路。像素驱动限流模块则通过在每个像素驱动支路串联微型限流电阻（阻值100-200Ω），限制故障时的短路电流，防止故障范围扩大，同时不影响正常显示驱动信号传输。
防护模组的性能验证需结合模拟工况测试，通过施加静电脉冲、高低温循环、机械振动等应力，检测模组对像素短路的抑制效果。实测数据显示，配备合格防护模组的液晶模组，像素短路故障率可降低70%以上，显著提升产品可靠性。
液晶线路激光修复原理
激光修复技术基于光热效应的精准调控，为突破防护模组后仍发生的液晶线路短路提供高效修复方案，核心采用"汽化清除"原理，通过非接触方式切断异常导电通路。其优势在于修复精度高、对周边线路与防护模组损伤小，可适配像素级微小短路故障的修复需求。
短路故障修复采用激光汽化清除原理：选用与线路导电材料（ITO、铝）吸收光谱匹配的激光（如1064nm红外激光），将能量密度精准提升至材料汽化阈值（铝材料需5×10^7W/cm²），使短路桥接处的导电材料瞬间汽化，切断异常导电通路。为避免损伤玻璃基板，需控制激光脉宽在10-20ns、频率8-12kHz，将热影响区限制在5μm以内，同时配合氮气吹扫清除汽化残渣，防止二次污染。
开路故障修复采用激光诱导连接原理：对于线路断裂处，选用低能量密度激光（能量密度为汽化阈值的1/3-1/2），通过光热效应使断裂两端的导电材料轻微熔化，形成冶金结合；若断裂间隙较大，可预先沉积纳米导电粉末，再通过激光烧结使粉末与线路本体融合，实现线路导通。修复ITO线路开路时，优先选用532nm绿光激光，其光子能量与ITO电子跃迁能级匹配，可提升能量吸收效率，确保修复后线路电阻波动≤5%。
显示面板激光修复设备：精密修复解决方案

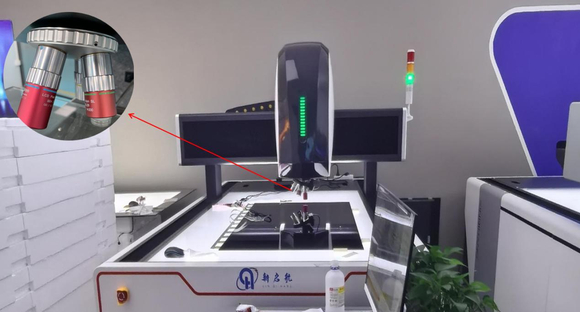

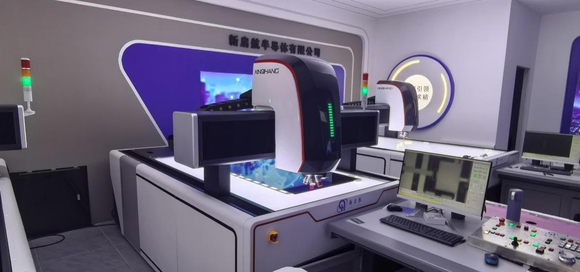

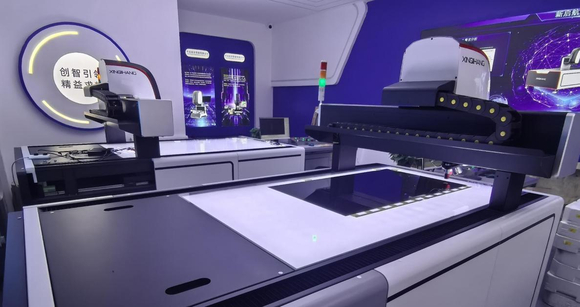

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。
一、多元适配的应用场景
本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。
二、智能协同的先进控制系统

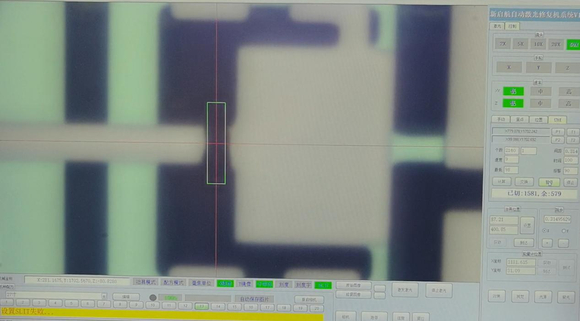

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。
三、灵活高效的高兼容性软件系统
针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
