动态工作流应用


欢迎加入开源鸿蒙跨平台社区:

https://openharmonycrossplatform.csdn.net

适配的第三方库地址:

一、项目概述

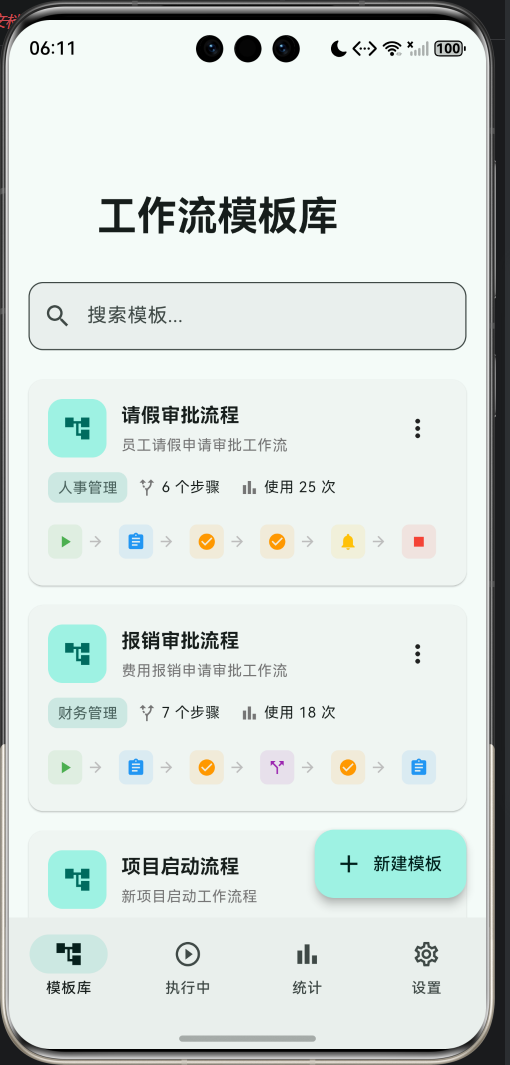

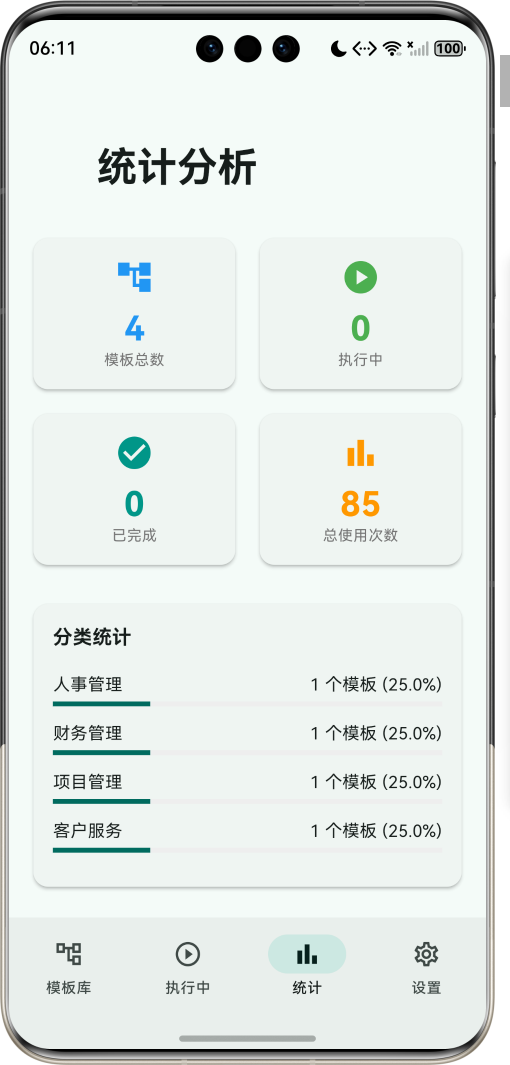

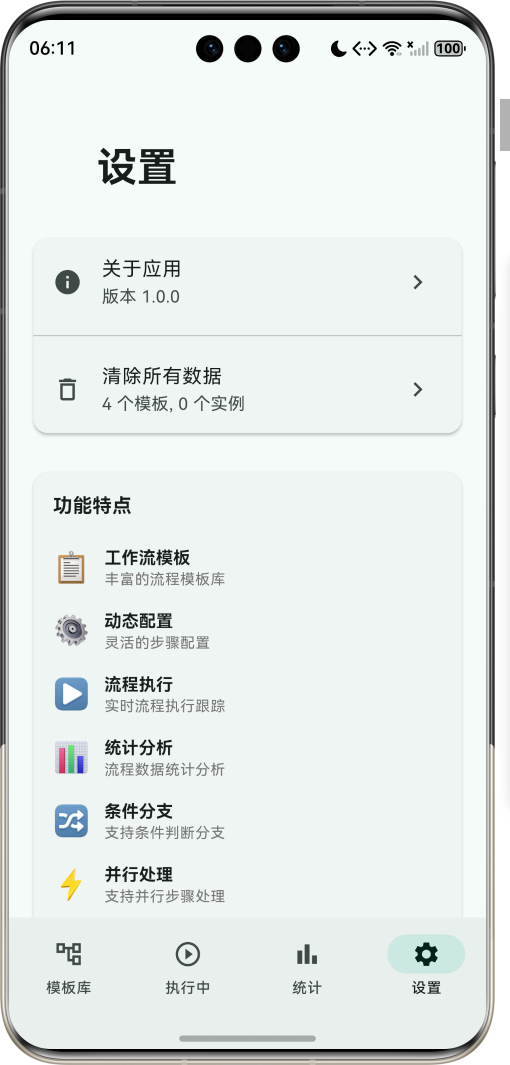

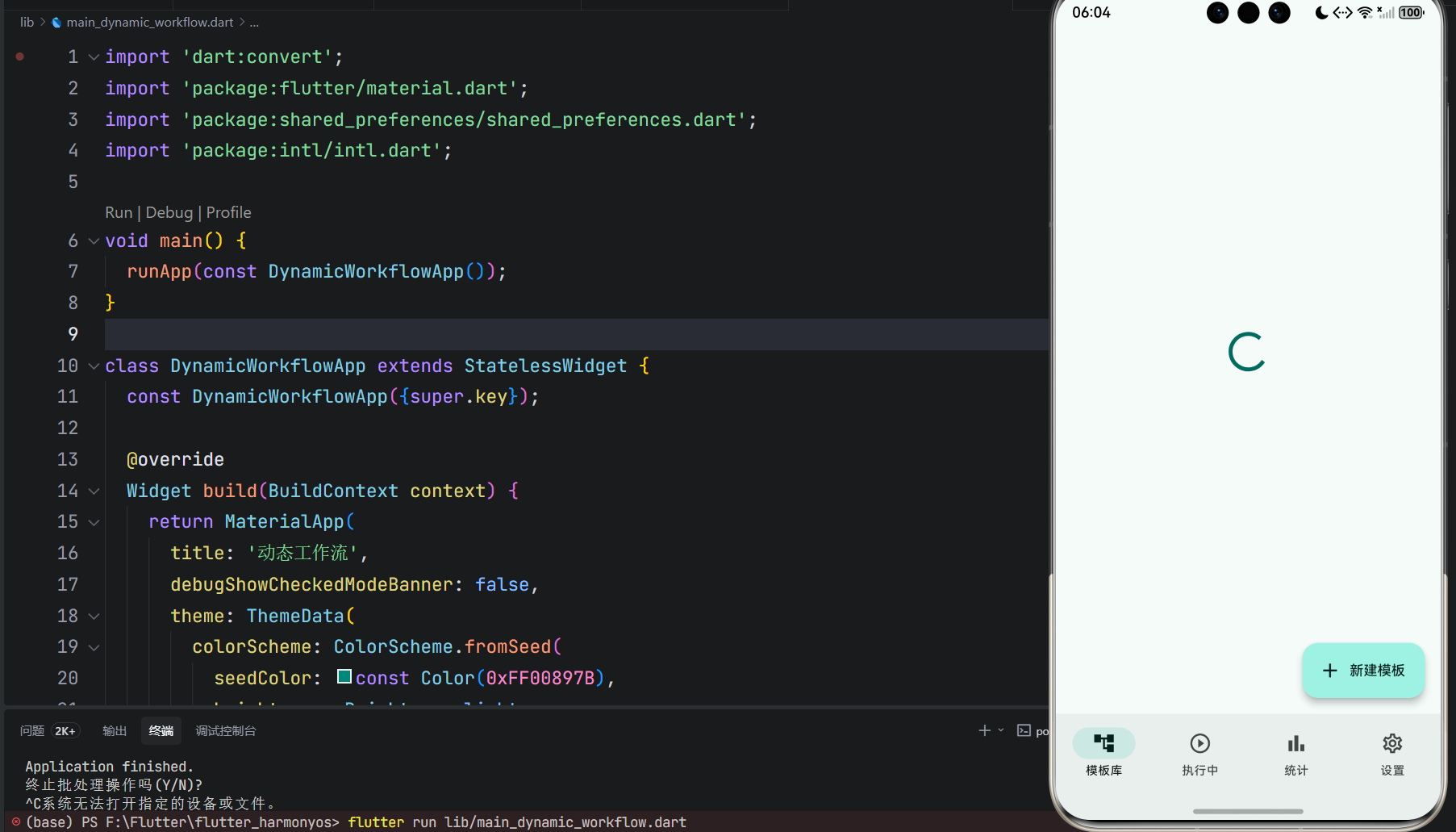

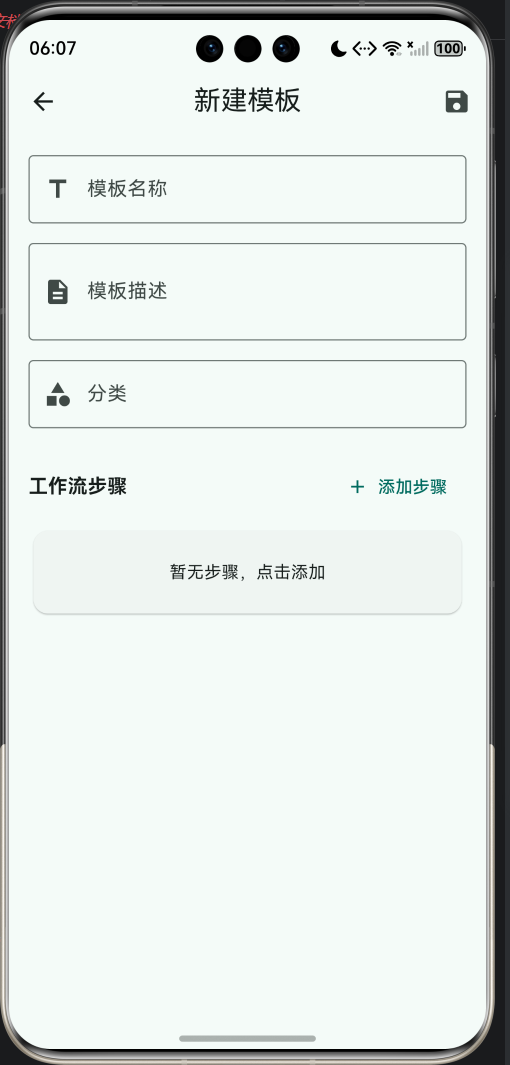

运行效果图

1.1 应用简介

动态工作流是一款专业的工作流程管理应用,提供灵活的工作流模板创建、可视化流程配置、实时流程执行跟踪和完善的流程管理功能。用户可以根据业务需求自定义工作流模板,配置流程步骤,实现高效的业务流程自动化管理。

应用以清新的青绿色为主色调,象征高效与协作。涵盖模板库、执行中、统计分析、设置四大模块。用户可以创建工作流模板、配置步骤类型、执行流程跟踪、统计分析数据,满足企业办公、项目管理、审批流程等多种场景需求。

1.2 核心功能

功能模块 功能描述 实现方式
工作流模板 丰富的流程模板资源 模板管理
动态配置 灵活的步骤配置 可视化编辑
流程执行 实时流程执行跟踪 状态管理
步骤管理 多种步骤类型支持 类型系统
条件分支 支持条件判断分支 分支逻辑
并行处理 支持并行步骤处理 并行引擎
统计分析 流程数据统计分析 数据分析
历史记录 流程执行历史查看 数据存储

1.3 步骤类型定义

序号 类型名称 Emoji 图标 颜色 描述
1 开始 ▶️ play_arrow 绿色 流程开始节点
2 结束 ⏹️ stop 红色 流程结束节点
3 任务 📋 assignment 蓝色 执行任务节点
4 审批 check_circle 橙色 审批确认节点
5 条件 🔀 call_split 紫色 条件判断节点
6 并行 🔀 call_merge 青色 并行处理节点
7 通知 🔔 notifications 琥珀色 消息通知节点
8 延时 ⏱️ timer 靛蓝色 延时等待节点

1.4 步骤状态定义

序号 状态名称 颜色 描述
1 待执行 灰色 等待执行的步骤
2 执行中 蓝色 正在执行的步骤
3 已完成 绿色 已完成的步骤
4 已跳过 橙色 被跳过的步骤
5 已失败 红色 执行失败的步骤

1.5 工作流状态定义

序号 状态名称 Emoji 描述
1 草稿 📝 模板草稿状态
2 进行中 ▶️ 正在执行的工作流
3 已完成 已完成的工作流
4 已暂停 ⏸️ 暂停中的工作流
5 已取消 已取消的工作流

1.6 技术栈

技术领域 技术选型 版本要求
开发框架 Flutter >= 3.0.0
编程语言 Dart >= 2.17.0
设计规范 Material Design 3 -
状态管理 StatefulWidget -
数据存储 SharedPreferences >= 2.0.0
日期格式 intl >= 0.18.0
目标平台 鸿蒙OS / Web API 21+

1.7 项目结构

复制代码
lib/
└── main_dynamic_workflow.dart
    ├── DynamicWorkflowApp               # 应用入口
    ├── StepType                         # 步骤类型枚举
    ├── StepStatus                       # 步骤状态枚举
    ├── WorkflowStatus                   # 工作流状态枚举
    ├── WorkflowStep                     # 步骤模型
    ├── WorkflowTemplate                 # 工作流模板模型
    ├── WorkflowInstance                 # 工作流实例模型
    ├── DynamicWorkflowHomePage          # 主页面(底部导航)
    ├── _buildTemplatesPage              # 模板库页
    ├── _buildInstancesPage              # 执行中页
    ├── _buildStatisticsPage             # 统计页
    ├── _buildSettingsPage               # 设置页
    ├── TemplateEditorPage               # 模板编辑页
    ├── StepEditorDialog                 # 步骤编辑对话框
    └── WorkflowExecutionPage            # 流程执行页

二、系统架构

2.1 整体架构图

Data Layer
Business Layer
Presentation Layer
主页面

DynamicWorkflowHomePage
模板库
执行中
统计分析
设置
模板列表
模板搜索
模板卡片
实例列表
执行进度
数据统计
分类统计
模板管理器

TemplateManager
流程引擎

WorkflowEngine
步骤执行器

StepExecutor
统计分析器

StatisticsAnalyzer
WorkflowTemplate

工作流模板
WorkflowStep

工作流步骤
WorkflowInstance

工作流实例

2.2 类图设计

contains
has
references
has
has
DynamicWorkflowApp
+Widget build()
<<enumeration>>
StepType
+String label
+IconData icon
+Color color
+start()
+end()
+task()
+approval()
+condition()
+parallel()
+notification()
+delay()
<<enumeration>>
StepStatus
+String label
+Color color
+pending()
+running()
+completed()
+skipped()
+failed()
<<enumeration>>
WorkflowStatus
+String label
+IconData icon
+Color color
+draft()
+active()
+completed()
+paused()
+cancelled()
WorkflowStep
+String id
+String name
+StepType type
+String description
+StepStatus status
+List<String> nextSteps
+Map<String,dynamic> config
+int order
+DateTime? startedAt
+DateTime? completedAt
+copyWith()
+fromJson()
+toJson()
WorkflowTemplate
+String id
+String name
+String description
+String category
+List<WorkflowStep> steps
+DateTime createdAt
+int usageCount
+copyWith()
+fromJson()
+toJson()
WorkflowInstance
+String id
+String templateId
+String templateName
+List<WorkflowStep> steps
+WorkflowStatus status
+DateTime createdAt
+int currentStepIndex
+copyWith()
+fromJson()
+toJson()

2.3 页面导航流程

新建模板
编辑模板
删除模板
启动流程
完成步骤
跳过步骤
暂停流程
取消流程


应用启动
模板库页面
选择操作
模板编辑页
确认删除
流程执行页
步骤编辑对话框
保存步骤
保存模板
执行流程步骤
步骤操作
进入下一步
暂停状态
取消确认
流程结束?
流程完成
继续执行

2.4 工作流执行流程

步骤执行器 流程引擎 模板库 用户 步骤执行器 流程引擎 模板库 用户 alt [还有下一步] [流程结束] loop [执行步骤] 选择模板 显示模板信息 启动流程 创建流程实例 初始化步骤状态 显示执行页面 完成当前步骤 更新步骤状态 推进流程 激活下一步骤 显示下一步骤 标记完成 显示完成状态


三、核心模块设计

3.1 数据模型设计

3.1.1 步骤类型枚举 (StepType)
dart 复制代码
enum StepType {
  start(label: '开始', icon: Icons.play_arrow, color: Colors.green),
  end(label: '结束', icon: Icons.stop, color: Colors.red),
  task(label: '任务', icon: Icons.assignment, color: Colors.blue),
  approval(label: '审批', icon: Icons.check_circle, color: Colors.orange),
  condition(label: '条件', icon: Icons.call_split, color: Colors.purple),
  parallel(label: '并行', icon: Icons.call_merge, color: Colors.teal),
  notification(label: '通知', icon: Icons.notifications, color: Colors.amber),
  delay(label: '延时', icon: Icons.timer, color: Colors.indigo);

  final String label;
  final IconData icon;
  final Color color;
  const StepType({required this.label, required this.icon, required this.color});
}
3.1.2 步骤状态枚举 (StepStatus)
dart 复制代码
enum StepStatus {
  pending(label: '待执行', color: Colors.grey),
  running(label: '执行中', color: Colors.blue),
  completed(label: '已完成', color: Colors.green),
  skipped(label: '已跳过', color: Colors.orange),
  failed(label: '已失败', color: Colors.red);

  final String label;
  final Color color;
  const StepStatus({required this.label, required this.color});
}
3.1.3 工作流步骤模型 (WorkflowStep)
dart 复制代码
class WorkflowStep {
  final String id;
  final String name;
  final StepType type;
  final String description;
  final StepStatus status;
  final List<String> nextSteps;
  final Map<String, dynamic> config;
  final int order;
  final DateTime? startedAt;
  final DateTime? completedAt;

  const WorkflowStep({
    required this.id,
    required this.name,
    required this.type,
    this.description = '',
    this.status = StepStatus.pending,
    this.nextSteps = const [],
    this.config = const {},
    this.order = 0,
    this.startedAt,
    this.completedAt,
  });
}
3.1.4 工作流模板模型 (WorkflowTemplate)
dart 复制代码
class WorkflowTemplate {
  final String id;
  final String name;
  final String description;
  final String category;
  final List<WorkflowStep> steps;
  final DateTime createdAt;
  final DateTime? updatedAt;
  final int usageCount;

  const WorkflowTemplate({
    required this.id,
    required this.name,
    this.description = '',
    this.category = '通用',
    required this.steps,
    required this.createdAt,
    this.updatedAt,
    this.usageCount = 0,
  });
}
3.1.5 步骤类型分布

40% 25% 15% 10% 5% 3% 2% 步骤类型使用分布示例 任务 审批 通知 条件 并行 延时 开始/结束

3.2 页面结构设计

3.2.1 主页面布局

DynamicWorkflowHomePage
IndexedStack
模板库页
执行中页
统计页
设置页
NavigationBar
模板库 Tab
执行中 Tab
统计 Tab
设置 Tab
FloatingActionButton
新建模板

3.2.2 模板库页结构

模板库页
SliverAppBar
搜索框
模板列表
标题
搜索输入框
模板卡片
模板信息
步骤预览
操作菜单

3.2.3 模板编辑页结构

模板编辑页
AppBar
基本信息
步骤列表
标题
保存按钮
模板名称
模板描述
分类
添加步骤按钮
步骤卡片
拖拽排序
编辑/删除

3.2.4 流程执行页结构

流程执行页
AppBar
状态栏
进度条
步骤列表
模板名称
暂停/继续
取消
当前状态
进度信息
步骤卡片
步骤信息
完成/跳过按钮

3.3 流程执行逻辑

完成步骤
跳过步骤
暂停流程
取消流程


开始执行
初始化步骤状态
激活第一个步骤
用户操作
操作类型
标记完成
标记跳过
进入暂停状态
终止流程
进入下一步
还有下一步?
激活下一步骤
流程完成
等待恢复
继续执行
流程取消

3.4 数据存储逻辑

保存模板
加载模板
保存实例
加载实例
数据操作
操作类型
序列化模板列表
存储到SharedPreferences
从SharedPreferences读取
反序列化JSON
构建模板对象列表
序列化实例列表
存储到SharedPreferences
从SharedPreferences读取
反序列化JSON
构建实例对象列表


四、UI设计规范

4.1 配色方案

应用以清新的青绿色为主色调,象征高效与协作:

颜色类型 色值 用途
主色 #00897B (Teal) 导航、主题元素
辅助色 #26A69A 卡片背景
第三色 #4DB6AC 标签背景
强调色 #80CBC4 分隔线
背景色 #FAFAFA 页面背景
卡片背景 #FFFFFF 信息卡片
成功色 #4CAF50 步骤完成
警告色 #FF9800 步骤跳过

4.2 步骤类型配色

步骤类型 色值 视觉效果
开始 #4CAF50 绿色
结束 #F44336 红色
任务 #2196F3 蓝色
审批 #FF9800 橙色
条件 #9C27B0 紫色
并行 #009688 青色
通知 #FFC107 琥珀色
延时 #3F51B5 靛蓝色

4.3 字体规范

元素 字号 字重 颜色
页面标题 24px Bold 主色
模板名称 16px Bold #000000
步骤名称 14px Medium #000000
提示文字 12px Regular #666666
状态标签 10px Regular 类型色
进度文字 14px Medium 主色

4.4 组件规范

4.4.1 模板卡片
复制代码
┌─────────────────────────────────────┐
│  ┌──────┐  请假审批流程             │
│  │  🔀  │  员工请假申请审批工作流   │
│  └──────┘                      ⋮    │
│                                     │
│  [人事管理]  🔀 6个步骤  📊 使用25次 │
│                                     │
│  ┌───┐   ┌───┐   ┌───┐   ┌───┐    │
│  │ ▶ │→ │ 📋│→ │ ✅│→ │ 🔔│→...  │
│  └───┘   └───┘   └───┘   └───┘    │
└─────────────────────────────────────┘
4.4.2 步骤编辑对话框
复制代码
┌─────────────────────────────────────┐
│  添加步骤                    ×      │
├─────────────────────────────────────┤
│  步骤名称                           │
│  ┌─────────────────────────────┐   │
│  │ 请输入步骤名称               │   │
│  └─────────────────────────────┘   │
│                                     │
│  步骤类型                           │
│  ┌─────────────────────────────┐   │
│  │ 📋 任务                  ▼  │   │
│  └─────────────────────────────┘   │
│                                     │
│  步骤描述                           │
│  ┌─────────────────────────────┐   │
│  │ 请输入步骤描述               │   │
│  └─────────────────────────────┘   │
│                                     │
│  ┌─────────┐     ┌─────────┐       │
│  │  取消   │     │  保存   │       │
│  └─────────┘     └─────────┘       │
└─────────────────────────────────────┘
4.4.3 流程执行页面
复制代码
┌─────────────────────────────────────┐
│  ← 请假审批流程        ⏸  ❌       │
├─────────────────────────────────────┤
│  ▶ 进行中              进度: 3/6   │
│  ══════════════●░░░░░░░░░░░░░░░░░  │
├─────────────────────────────────────┤
│                                     │
│  ┌────────────────────────────────┐│
│  │  ✓  开始                       ││
│  │     流程开始节点               ││
│  └────────────────────────────────┘│
│                                     │
│  ┌────────────────────────────────┐│
│  │  ✓  填写申请                   ││
│  │     完成于: 10:30              ││
│  └────────────────────────────────┘│
│                                     │
│  ┌────────────────────────────────┐│
│  │  ●  主管审批         ⏭️ [完成] ││
│  │     直属主管审批               ││
│  └────────────────────────────────┘│
│                                     │
└─────────────────────────────────────┘
4.4.4 统计卡片
复制代码
┌─────────────────────────────────────┐
│  ┌───────────┐  ┌───────────┐      │
│  │     📋    │  │     ▶     │      │
│  │    12     │  │     5     │      │
│  │  模板总数 │  │   执行中  │      │
│  └───────────┘  └───────────┘      │
│                                     │
│  ┌───────────┐  ┌───────────┐      │
│  │     ✅    │  │     📊    │      │
│  │    28     │  │    85     │      │
│  │   已完成  │  │ 总使用次数│      │
│  └───────────┘  └───────────┘      │
└─────────────────────────────────────┘

五、核心功能实现

5.1 模板管理实现

dart 复制代码
class TemplateManager {
  final List<WorkflowTemplate> _templates = [];

  void addTemplate(WorkflowTemplate template) {
    _templates.insert(0, template);
    _saveTemplates();
  }

  void updateTemplate(WorkflowTemplate template) {
    final index = _templates.indexWhere((t) => t.id == template.id);
    if (index != -1) {
      _templates[index] = template.copyWith(updatedAt: DateTime.now());
      _saveTemplates();
    }
  }

  void deleteTemplate(String id) {
    _templates.removeWhere((t) => t.id == id);
    _saveTemplates();
  }

  List<WorkflowTemplate> search(String query) {
    return _templates.where((t) =>
      t.name.toLowerCase().contains(query.toLowerCase()) ||
      t.description.toLowerCase().contains(query.toLowerCase())
    ).toList();
  }
}

5.2 流程引擎实现

dart 复制代码
class WorkflowEngine {
  WorkflowInstance createInstance(WorkflowTemplate template) {
    return WorkflowInstance(
      id: DateTime.now().millisecondsSinceEpoch.toString(),
      templateId: template.id,
      templateName: template.name,
      steps: template.steps.map((s) => s.copyWith()).toList(),
      status: WorkflowStatus.active,
      createdAt: DateTime.now(),
    );
  }

  void completeStep(WorkflowInstance instance, int stepIndex) {
    final steps = List<WorkflowStep>.from(instance.steps);
    steps[stepIndex] = steps[stepIndex].copyWith(
      status: StepStatus.completed,
      completedAt: DateTime.now(),
    );

    int nextIndex = stepIndex + 1;
    if (nextIndex < steps.length) {
      steps[nextIndex] = steps[nextIndex].copyWith(
        status: StepStatus.running,
        startedAt: DateTime.now(),
      );
    }

    return instance.copyWith(
      steps: steps,
      currentStepIndex: nextIndex < steps.length ? nextIndex : stepIndex,
      status: nextIndex >= steps.length ? WorkflowStatus.completed : instance.status,
    );
  }
}

5.3 步骤执行器实现

dart 复制代码
class StepExecutor {
  void execute(WorkflowStep step) {
    switch (step.type) {
      case StepType.task:
        _executeTask(step);
        break;
      case StepType.approval:
        _executeApproval(step);
        break;
      case StepType.notification:
        _executeNotification(step);
        break;
      case StepType.condition:
        _evaluateCondition(step);
        break;
      case StepType.parallel:
        _executeParallel(step);
        break;
      case StepType.delay:
        _executeDelay(step);
        break;
      default:
        break;
    }
  }

  void _executeTask(WorkflowStep step) {
    // 执行任务逻辑
  }

  void _executeApproval(WorkflowStep step) {
    // 执行审批逻辑
  }
}

5.4 数据持久化实现

dart 复制代码
class DataManager {
  Future<void> saveTemplates(List<WorkflowTemplate> templates) async {
    final prefs = await SharedPreferences.getInstance();
    final json = jsonEncode(templates.map((t) => t.toJson()).toList());
    await prefs.setString('workflow_templates', json);
  }

  Future<List<WorkflowTemplate>> loadTemplates() async {
    final prefs = await SharedPreferences.getInstance();
    final json = prefs.getString('workflow_templates');
    if (json == null) return [];

    final List<dynamic> decoded = jsonDecode(json);
    return decoded.map((t) => WorkflowTemplate.fromJson(t)).toList();
  }

  Future<void> saveInstances(List<WorkflowInstance> instances) async {
    final prefs = await SharedPreferences.getInstance();
    final json = jsonEncode(instances.map((i) => i.toJson()).toList());
    await prefs.setString('workflow_instances', json);
  }
}

5.5 步骤拖拽排序实现

dart 复制代码
ReorderableListView.builder(
  itemCount: _steps.length,
  onReorder: (oldIndex, newIndex) {
    setState(() {
      if (newIndex > oldIndex) newIndex--;
      final item = _steps.removeAt(oldIndex);
      _steps.insert(newIndex, item);

      for (int i = 0; i < _steps.length; i++) {
        _steps[i] = _steps[i].copyWith(order: i);
      }
    });
  },
  itemBuilder: (context, index) {
    final step = _steps[index];
    return Card(
      key: ValueKey(step.id),
      child: ListTile(
        leading: Icon(step.type.icon, color: step.type.color),
        title: Text(step.name),
        trailing: ReorderableDragStartListener(
          index: index,
          child: Icon(Icons.drag_handle),
        ),
      ),
    );
  },
)

六、交互设计

6.1 模板创建流程

步骤对话框 编辑页 模板库 用户 步骤对话框 编辑页 模板库 用户 点击新建模板 打开编辑页 输入模板信息 点击添加步骤 打开对话框 配置步骤属性 返回步骤配置 添加到步骤列表 拖拽调整步骤顺序 点击保存 返回新模板 更新列表 显示成功提示

6.2 流程执行流程

完成
跳过
暂停
取消


选择模板
启动流程
创建实例
显示执行页
执行当前步骤
用户操作
标记完成
标记跳过
暂停流程
取消流程
进入下一步
流程结束?
流程完成
等待恢复
继续执行
确认取消
流程终止

6.3 状态转换流程

创建模板
启动流程
所有步骤完成
用户暂停
用户继续
用户取消
草稿
进行中
已完成
已暂停
已取消


七、扩展功能规划

7.1 后续版本规划

2024-01-07 2024-01-14 2024-01-21 2024-01-28 2024-02-04 2024-02-11 2024-02-18 2024-02-25 2024-03-03 2024-03-10 2024-03-17 2024-03-24 2024-03-31 2024-04-07 基础UI框架 模板管理开发 流程执行实现 条件分支实现 并行处理优化 统计分析完善 模板导入导出 流程监控告警 多人协作功能 V1.0 基础版本 V1.1 增强版本 V1.2 进阶版本 动态工作流开发计划

7.2 功能扩展建议

7.2.1 高级步骤类型

扩展步骤:

  • 子流程步骤
  • 循环步骤
  • Webhook步骤
  • 脚本执行步骤
  • 数据转换步骤
7.2.2 流程监控

监控功能:

  • 实时流程监控
  • 超时告警通知
  • 性能统计分析
  • 异常处理机制
7.2.3 协作功能

协作功能:

  • 多人审批流程
  • 任务分配管理
  • 评论讨论功能
  • 操作日志记录

八、注意事项

8.1 开发注意事项

  1. 流程状态:确保流程状态转换正确,避免状态混乱

  2. 数据持久化:及时保存流程数据,防止数据丢失

  3. 性能优化:大量步骤时注意列表渲染性能

  4. 用户体验:提供清晰的操作提示和状态反馈

  5. 错误处理:妥善处理流程执行中的异常情况

8.2 常见问题

问题 原因 解决方案
步骤无法完成 步骤状态异常 检查步骤状态配置
流程卡住不动 条件判断错误 检查条件分支配置
数据保存失败 存储空间不足 清理缓存数据
进度显示错误 步骤索引错误 重新计算步骤索引
模板加载慢 模板数据过大 优化模板结构

8.3 使用技巧

📋 动态工作流使用技巧 📋

模板创建

  • 合理规划流程步骤顺序
  • 设置清晰的步骤描述
  • 选择合适的步骤类型
  • 添加必要的审批节点

流程执行

  • 按顺序完成各步骤
  • 及时处理待办任务
  • 合理使用跳过功能
  • 注意流程进度跟踪

流程管理

  • 定期清理已完成流程
  • 按分类组织模板
  • 分析流程执行效率
  • 优化流程瓶颈环节

九、运行说明

9.1 环境要求

环境 版本要求
Flutter SDK >= 3.0.0
Dart SDK >= 2.17.0
鸿蒙OS API 21+
Web浏览器 Chrome 90+

9.2 运行命令

bash 复制代码
# 查看可用设备
flutter devices

# 运行到Web服务器
flutter run -d web-server -t lib/main_dynamic_workflow.dart --web-port 8146

# 运行到鸿蒙设备
flutter run -d 127.0.0.1:5555 lib/main_dynamic_workflow.dart

# 代码分析
flutter analyze lib/main_dynamic_workflow.dart

十、总结

动态工作流应用是一款专业的工作流程管理工具,提供灵活的工作流模板创建、可视化流程配置、实时流程执行跟踪和完善的流程管理功能。应用支持8种步骤类型,包括开始、结束、任务、审批、条件、并行、通知、延时,满足各种业务流程需求。

核心功能涵盖工作流模板、动态配置、流程执行、步骤管理、条件分支、并行处理、统计分析、历史记录八大模块。用户可以根据业务需求自定义工作流模板,通过可视化界面配置步骤属性,执行流程跟踪,实现高效的业务流程自动化管理。

应用采用 Material Design 3 设计规范,以清新的青绿色为主色调,象征高效与协作。通过本应用,希望能够为用户提供便捷的工作流管理解决方案,提升业务流程效率。

动态工作流------灵活高效的流程管理解决方案


相关推荐
HwJack202 小时前
HarmonyOS 编译产物与包结构小知识
华为·harmonyos
yeziyfx2 小时前
Flutter SingleChildScrollView内部ListView滑动不了
flutter
Zender Han2 小时前
VS Code 开发 Flutter 常用快捷键和插件工具详解
android·vscode·flutter·ios
于慨2 小时前
flutter安卓调试工具
android·flutter
见山是山-见水是水2 小时前
鸿蒙flutter第三方库适配 - 动态布局库
flutter·华为·harmonyos
欧达克3 小时前
vibe coding:2 天用 AI 鼓捣一个 APP
flutter·app
key_3_feng3 小时前
鸿蒙NEXT原生AI智能家庭助手开发方案
人工智能·华为·harmonyos
Digitally4 小时前
如何将短信从华为手机迁移到 iPhone
华为·智能手机·iphone
Ww.xh4 小时前
Windows+Ubuntu混合开发OpenHarmony指南
windows·ubuntu·harmonyos
