【OSG学习笔记】Day 49: 实战鼠标拾取与高亮显示

OSG 鼠标拾取与高亮显示项目

项目概述

本项目基于OpenSceneGraph（OSG） 三维渲染引擎开发，核心实现鼠标交互式拾取三维模型 + 模型高亮边框显示功能。用户通过鼠标左键点击场景中的3D模型，可实时为模型添加高亮线框效果；再次点击已高亮模型，可取消高亮恢复原始状态。

项目适用于OSG初学者入门交互开发、三维场景拾取功能学习，涵盖OSG核心知识点：事件处理器、射线相交检测、场景节点操作、特效节点使用。

核心功能

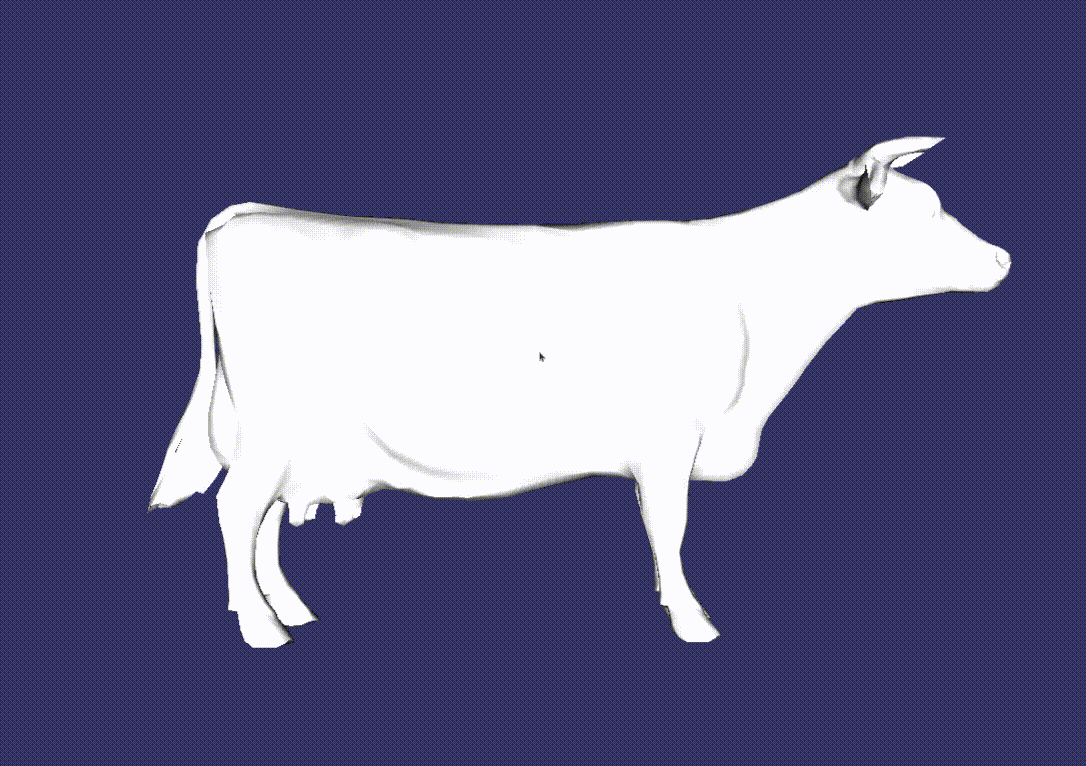

1. 加载并渲染三维模型（牛模型）；
2. 鼠标左键点击实现模型精准拾取；
3. 拾取后模型自动添加高亮线框（Scribe特效）；
4. 再次点击取消高亮，支持反复切换。

---

环境与依赖

核心依赖库说明

库文件	作用
osgViewer	场景窗口管理、渲染循环
osgGA	GUI事件处理（鼠标/键盘交互）
osgUtil	射线相交检测、场景优化
osgFX	提供Scribe高亮特效节点
osgDB	三维模型文件读写

---

类的继承关系详解

本项目核心类为PickHandler，其继承关系是OSG交互系统的标准设计，层级结构如下：

1. 完整继承链

osg::Referenced
  ↳ osgGA::GUIEventHandler
       ↳ PickHandler（自定义拾取处理器）

2. 基类作用

1. osg::Referenced ：OSG所有对象的基类，实现智能指针引用计数，自动管理内存，避免内存泄漏；
2. osgGA::GUIEventHandler ：OSG图形界面事件处理基类，定义了统一的事件处理接口，所有鼠标、键盘交互都需要继承此类并重写handle()方法。

3. 自定义类职责

PickHandler：封装鼠标拾取、高亮逻辑，是项目的核心交互类。

---

完整项目代码

1. 主源码：osg_LineSegmentIntersector.cpp

#include <osgViewer/Viewer>
#include <osgViewer/ViewerEventHandlers>

#include <osg/Node>
#include <osg/Geode>
#include <osg/Group>

#include <osgDB/ReadFile>
#include <osgDB/WriteFile>

// 高亮特效头文件
#include <osgFX/Scribe>
// 事件处理基类
#include <osgGA/GUIEventHandler>
// 场景优化+线段相交检测
#include <osgUtil/Optimizer>
#include <osgUtil/LineSegmentIntersector>

#include <iostream>

// 自定义拾取处理器：继承OSG事件处理器
class PickHandler : public osgGA::GUIEventHandler
{
public:
    // 构造函数：初始化鼠标坐标
    PickHandler() : _mouseX(0), _mouseY(0) {}

    /**
     * @brief 重写事件处理函数：OSG事件循环自动调用
     * @param ea 事件适配器（封装鼠标/键盘事件）
     * @param aa 动作适配器（封装视图/窗口对象）
     * @return 事件是否被消费
     */
    virtual bool handle(const osgGA::GUIEventAdapter& ea, osgGA::GUIActionAdapter& aa) override
    {
        // 将动作适配器转换为OSG视图对象
        osgViewer::View* view = dynamic_cast<osgViewer::View*>(&aa);
        if (!view) return false;

        // 监听鼠标事件：按下记录坐标，释放执行拾取
        switch (ea.getEventType())
        {
            // 鼠标按下：记录当前坐标
            case osgGA::GUIEventAdapter::PUSH:
                _mouseX = ea.getX();
                _mouseY = ea.getY();
                break;

            // 鼠标释放：判断是否为单击（无拖拽）
            case osgGA::GUIEventAdapter::RELEASE:
                if (_mouseX == ea.getX() && _mouseY == ea.getY())
                {
                    pick(view, ea.getX(), ea.getY());
                }
                break;

            default:
                break;
        }
        return false;
    }

    /**
     * @brief 核心拾取函数：实现射线检测+模型高亮
     * @param view OSG视图对象
     * @param x 鼠标屏幕X坐标
     * @param y 鼠标屏幕Y坐标
     */
    void pick(osgViewer::View* view, float x, float y)
    {
        // 1. 定义相交结果集合：存储射线与模型的所有交点
        osgUtil::LineSegmentIntersector::Intersections intersections;

        // 2. 执行射线相交检测：从鼠标点击位置发射射线，检测与场景的交点
        if (view->computeIntersections(x, y, intersections))
        {
            // 获取第一个有效交点（最近的模型）
            osgUtil::LineSegmentIntersector::Intersection hitInfo = *intersections.begin();
            // 获取交点对应的节点路径（从根节点到当前叶子节点的层级）
            osg::NodePath& nodePath = hitInfo.nodePath;

            // 安全判断：节点路径长度不足，直接返回
            if (nodePath.size() < 2) return;

            // 3. 解析节点：叶子节点（模型）+ 父节点
            osg::Node* modelNode = nodePath.back();  // 被拾取的模型节点
            // 模型的父节点（用于替换节点实现高亮）
            osg::Group* parentNode = dynamic_cast<osg::Group*>(nodePath[nodePath.size() - 2]);

            if (!parentNode || !modelNode) return;

            // 4. 高亮逻辑：判断是否已高亮，切换状态
            // 尝试将父节点转换为高亮特效节点
            osgFX::Scribe* highlightNode = dynamic_cast<osgFX::Scribe*>(parentNode);

            if (highlightNode)
            {
                // 情况1：已高亮 → 取消高亮：恢复原始模型节点
                osg::Node::ParentList parentList = highlightNode->getParents();
                for (auto& parent : parentList)
                {
                    parent->replaceChild(highlightNode, modelNode);
                }
            }
            else
            {
                // 情况2：未高亮 → 添加高亮：创建Scribe节点包裹模型
                osg::ref_ptr<osgFX::Scribe> scribe = new osgFX::Scribe();
                scribe->addChild(modelNode);  // 将模型作为子节点
                parentNode->replaceChild(modelNode, scribe.get()); // 替换原节点
            }
        }
    }

private:
    float _mouseX;  // 鼠标按下X坐标
    float _mouseY;  // 鼠标按下Y坐标
};

// 主函数：程序入口
int main()
{
    // 1. 创建OSG渲染窗口
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
    // 注册自定义拾取事件处理器
    viewer->addEventHandler(new PickHandler());

    // 2. 创建场景根节点
    osg::ref_ptr<osg::Group> root = new osg::Group();

    // 3. 加载三维模型（cow.osg为OSG官方示例模型）
    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile("cow.osg");
    if (!model)
    {
        std::cerr << "错误：未找到模型文件 cow.osg" << std::endl;
        return -1;
    }
    root->addChild(model);

    // 4. 优化场景数据（提升渲染效率）
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    // 5. 设置场景数据并启动渲染循环
    viewer->setSceneData(root.get());
    viewer->realize();
    return viewer->run();
}

核心函数：pick()

pick() 是项目的灵魂函数 ，实现了射线拾取+高亮切换的完整逻辑，分5步执行：

步骤1：定义相交结果容器

osgUtil::LineSegmentIntersector::Intersections intersections;

• 作用：存储射线与三维模型的所有相交信息（交点坐标、节点路径、法向量等）。

步骤2：执行射线相交检测

view->computeIntersections(x, y, intersections);

• 核心原理：屏幕坐标转射线
  1. OSG自动将鼠标的屏幕2D坐标 转换为三维空间射线；
  2. 射线从相机视点出发，穿透场景；
  3. 检测射线与模型的交点，将结果存入intersections。
• 返回值：true表示射线命中模型，false表示未命中。

步骤3：解析节点路径

osgUtil::LineSegmentIntersector::Intersection hitInfo = *intersections.begin();
osg::NodePath& nodePath = hitInfo.nodePath;
osg::Node* modelNode = nodePath.back();
osg::Group* parentNode = dynamic_cast<osg::Group*>(nodePath[nodePath.size() - 2]);

• nodePath：节点路径，是OSG场景的树形结构层级（根节点→组节点→模型节点）；
• nodePath.back()：获取路径最后一个节点，即被拾取的模型叶子节点；
• 父节点：模型的直接上级节点，用于后续替换节点实现高亮。

步骤4：高亮状态切换逻辑

1. 判断是否已高亮

   osgFX::Scribe* highlightNode = dynamic_cast<osgFX::Scribe*>(parentNode);

   • osgFX::Scribe：OSG内置的线框高亮特效节点，会为子节点渲染高亮边框；
   • 类型转换：如果父节点是Scribe，说明模型已高亮。

2. 取消高亮

   parent->replaceChild(highlightNode, modelNode);

   • 将高亮节点替换为原始模型节点，恢复默认显示。

3. 添加高亮

   osg::ref_ptr<osgFX::Scribe> scribe = new osgFX::Scribe();
   scribe->addChild(modelNode);
   parentNode->replaceChild(modelNode, scribe.get());

   • 创建高亮节点，包裹模型节点；
   • 用高亮节点替换原始模型节点，场景中实时显示高亮效果。

---

总结

1. OSG事件机制 ：继承GUIEventHandler实现自定义交互，是OSG开发的标准范式；
2. 射线拾取原理：屏幕坐标转空间射线，通过相交检测实现三维物体拾取；
3. 场景节点操作 ：通过replaceChild()动态修改场景树，实现特效切换；
4. 智能指针 ：osg::ref_ptr自动管理内存，是OSG开发的必备技能；
5. 特效节点 ：osgFX::Scribe快速实现模型高亮，无需手动编写着色器。
