Ziggo-CaaS-Switch软件配置教程

本文前言：

根据两份 software-build.md，在你"硬件部分已经完成配置"的前提下，软件部署可以按下面这套顺序做(硬件：https://blog.csdn.net/Rthan/article/details/160113548?spm=1001.2014.3001.5502)。先确认板卡已经能正常启动 Linux，并且底层硬件接口已经可用，包括 TSN 相关网口、DMA/UIO、时钟/TSU、GCL/转发表对应驱动资源。两份软件都不是在仓库根目录编译，而是在各自的 Software 目录下：

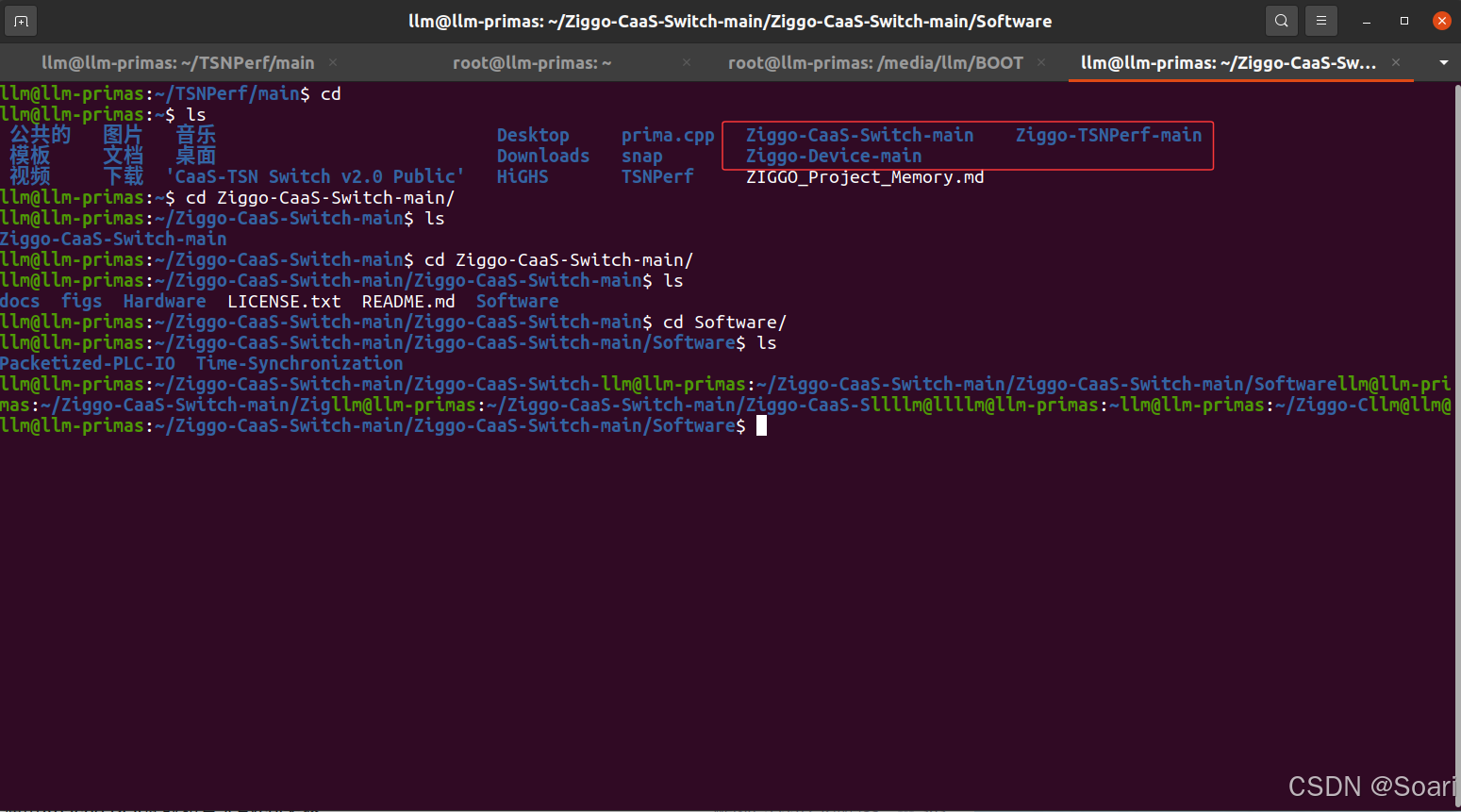

交换机软件目录：xx\Ziggo-CaaS-Switch-main\Ziggo-CaaS-Switch-main\Software\Time-Synchronization
设备软件目录：xx\Ziggo-Device-main\Ziggo-Device-main\Software

另外，交换机文档里写"build 后有 time_sync_app 和 switch_config"，但实际 CMakeLists.txt 生成的是 time_sync 和 switch_config。设备侧实际生成的是 time_sync 和 pkt_gen。

具体步骤：

1. 准备配置文件

两种设备都需要同一套调度结果导出的两个 JSON：

config.json：拓扑、节点类型、MAC、PTP 端口状态、链路、转发表
schedule.json：链路调度窗口、交换机计算窗口

仓库里有示例配置可参考：

交换机示例：...\Software\Time-Synchronization\config\
设备示例：...\Software\config\

你需要把 CNC/调度算法输出的 $topology$ -config.json 和 $topology$ -schedule.json 选定为本次实验使用版本。

2. 编译交换机软件

在交换机板上或你的目标 Linux 编译环境中进入：

bash 复制代码

cd /path/to/Ziggo-CaaS-Switch-main/Ziggo-CaaS-Switch-main/Software/Time-Synchronization
mkdir build
cd build
cmake ..
make

成功后应得到：

build/time_sync
build/switch_config

然后把配置文件复制到 build 目录，并固定命名为文档要求的名字：

bash 复制代码

cp ../config/<your-topology>-config.json ./config.json
cp ../config/<your-topology>-schedule.json ./schedule.json

3. 编译设备软件

进入设备软件目录：

bash 复制代码

cd /path/to/Ziggo-Device-main/Ziggo-Device-main/Software
mkdir build
cd build
cmake ..
make

成功后应得到：

build/time_sync
build/pkt_gen

同样把配置文件复制到 build 目录：

bash 复制代码

cp ../config/<your-topology>-config.json ./config.json
cp ../config/<your-topology>-schedule.json ./schedule.json

4. 板端部署与启动顺序

建议先把所有板子的可执行文件和对应 config.json、schedule.json 都放到各自板卡本地，再开始启动。运行顺序建议这样：

先启动所有交换机的时间同步
再下发交换机 GCL 和转发表
再启动设备的时间同步
最后启动设备发包

交换机启动

在交换机 build 目录下：

bash 复制代码

taskset -c 1 ./time_sync

文档明确建议把时间同步绑到一个 CPU 核上，避免内核错误或崩溃。日志级别可选：

bash 复制代码

taskset -c 1 ./time_sync -l w
taskset -c 1 ./time_sync -l i
taskset -c 1 ./time_sync -l t

其中 -l t 最详细。time_sync 需要持续运行，不是一次性程序。

时间同步起来后，再执行：

bash 复制代码

./switch_config

这一步负责把 GCL 和交换机转发表写进去。

设备启动

在设备 build 目录下先启动时间同步：

bash 复制代码

./time_sync

再启动关键业务流发包：

bash 复制代码

./pkt_gen

5. 联调时的推荐执行顺序

如果你现在是一个"交换机 + 多设备"的系统，建议按这个顺序上电后的软件部署：

每台交换机编译并准备好 build/time_sync、build/switch_config
每台设备编译并准备好 build/time_sync、build/pkt_gen
给所有节点放入与当前实验一致的 config.json / schedule.json
启动所有交换机 time_sync
观察同步日志，确认主从关系和邻居同步正常
执行所有交换机 switch_config
启动所有设备 time_sync
启动源设备 pkt_gen
在接收端或日志文件中分析时延/抖动
结果检查

设备侧文档给了两种分析方式。

如果直接在设备上分析，time_sync 运行过程中会生成：

build/packet_log.csv
build/critical_log.csv

如果要离线分析，则需要切到设备仓库的 offline_analyze 分支，对接另一台 Linux PC 抓包，再用：

bash 复制代码

python ./analyze_packet.py <capture-file> --step <interval>
