STM32高精度定时器（HRTIM1）：精准定时与同步触发的强大引擎
在嵌入式系统开发中，尤其是在数字电源、电机控制、照明及各类高精度PWM应用领域，定时器的精度和灵活性往往成为系统性能的关键瓶颈。STM32系列微控制器内置的高精度定时器（HRTIM1） ，正是为应对这类挑战而设计的专业级外设。它不仅提供了普通定时器难以比拟的时间分辨率，更具备丰富的联动与触发功能，能够实现复杂、同步且高精度的控制时序。今天，我们就来深入了解一下它的两个核心实用功能：时钟倍频 与更新事件触发采样。
一、HRTIM1概览：为何需要"高精度"？
在介绍具体功能前，我们先理解HRTIM1的定位。传统定时器的时钟源通常直接来自系统时钟或经预分频后的时钟，其时间分辨率受限于这些时钟的频率。HRTIM1的"高精度"秘诀在于其内部独特的架构，它允许对输入时钟进行倍频处理，从而在硬件上生成一个频率更高、周期更短的时间基准。这使得PWM信号的边沿位置、死区时间、输出延时等参数可以被设置得极其精细，有效减少开关电源中的纹波，提升电机驱动的平滑度，实现更纯净的LED调光效果。
二、核心功能之一：时钟倍频
1. 功能简介
HRTIM1内部包含一个专用的时钟倍频器 。其工作原理是，用户可以输入一个相对较低的基准时钟（例如系统主时钟），倍频器通过其内部的模拟锁相环（PLL）或数字控制振荡器（DCO）电路，将该时钟频率倍增数倍（例如2倍、4倍甚至更高）。最终，产生一个频率远高于原有时钟的HRTIM内核运行时钟。

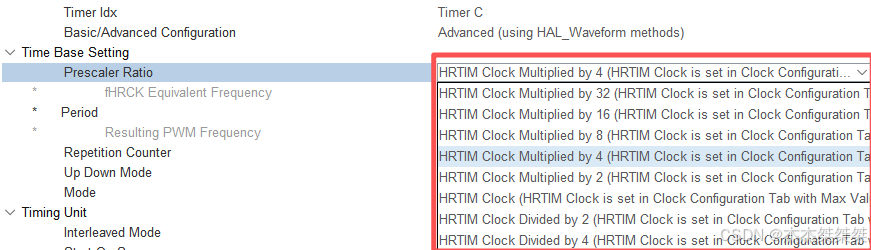

如图所示，可实现2~32倍频的时钟频率，例如：我使用的是stm32G474的时钟频率为170MHz，如使用32倍频可达5.44GHz
2. 核心作用
-
亚纳秒级分辨率：倍频直接带来了定时器计数时钟频率的大幅提升。例如，将100MHz的时钟倍频至400MHz，则每个计数周期对应的时间从10ns缩短到2.5ns。这意味着你可以以2.5ns的步进来设置脉冲宽度或延时，实现了传统定时器无法企及的超高时间分辨率。
-
提升控制精度：在需要精确控制开关时序的应用中，如LLC谐振变换器、同步整流等，边沿位置的微小偏差都可能导致效率下降或电磁干扰（EMI）增加。HRTIM1的倍频功能使得这些关键时间参数可以被微调至极高水平，从而优化整个系统的性能。
-
硬件实现，无CPU开销：所有倍频操作均在HRTIM模块内部由硬件完成，不占用CPU资源，保证了定时精度的同时，也解放了CPU用于处理更复杂的算法和逻辑。
三、核心功能之二：更新事件触发采样
1. 功能简介

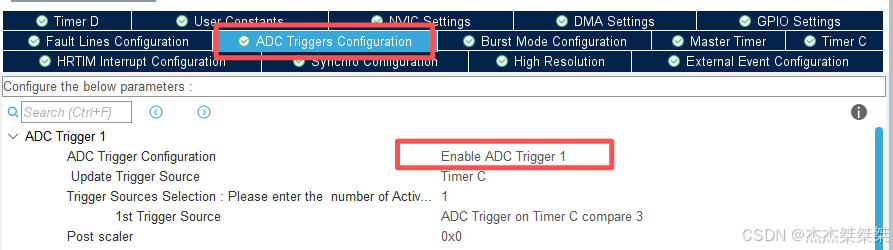

HRTIM1不仅自己能产生高精度的PWM信号，还是一个强大的"系统时序指挥官"。其每个定时器单元（如TIMx）在发生"更新事件"时（例如计数器溢出、被软件触发更新等），可以同步地产生一个触发信号 输出到芯片内部。这个触发信号可以被路由至其他外设，最典型的应用就是触发ADC（模数转换器）启动一次采样转换。
2. 核心作用
-
实现绝对同步 ：在电机控制中，需要在特定PWM时刻（如PWM中心点或底部）采样相电流；在数字电源中，需要在开关管关闭后特定延时点采样输出电压。利用HRTIM1的更新事件触发ADC，可以确保采样动作与PWM波形严格保持固定的、可编程的相位关系，消除了软件触发的随机延迟，为控制环路提供了精准、同步的反馈数据。
-
构建精准的控制环路：同步采样获取的数据，是电流环、电压环、功率因数校正（PFC）等控制算法的基石。采样时刻的准确性直接决定了控制环路的稳定性与动态响应性能。HRTIM1提供的硬件级触发机制，是构建高性能、高带宽数字控制系统的关键保障。
-
多通道协同：HRTIM1有多个定时器单元，可以独立工作，也可以主从联动。你可以配置一个主定时器的更新事件，同时触发从定时器的动作和ADC的采样，从而实现多个功率桥臂的同步控制与交错采样，简化了复杂多相系统的时序设计。
四、应用场景展望
将倍频 带来的超高分辨率，与更新事件触发实现的硬同步能力相结合，HRTIM1在以下领域大放异彩：
-
高频数字电源：实现数百kHz甚至MHz开关频率下的精确占空比和死区控制，并同步采样反馈电压电流。
-
高级电机驱动（FOC/PMSM）：生成高分辨率、中心对齐的PWM，并在精确时刻触发ADC采样三相电流，实现高性能磁场定向控制。
-
高精度照明与激光驱动：为LED调光、激光功率控制提供无频闪、线性度极高的PWM信号。
-
测试测量设备：用于生成精密的时基信号或触发脉冲。
总结
STM32的HRTIM1高精度定时器，通过其内置的时钟倍频功能 ，将定时精度提升到了一个新的维度；而通过更新事件触发机制，它又将自身与ADC等数据采集外设无缝衔接，构成了一个从指令发出到数据反馈的精准闭环。这两大功能相辅相成，使得开发者能够以纯硬件的方式，搭建出时序严格、响应迅捷、控制精准的嵌入式系统，尤其适用于对时序和能效有着极致要求的现代电力电子与数字控制应用。掌握HRTIM1，无疑是迈向高端嵌入式控制设计的重要一步。
