遥感影像拼接线优化工具：基于Qt+GDAL+OpenCV的从二到三实践

遥感影像拼接线优化工具：功能完善与用户体验提升

本文是《遥感影像拼接线优化工具：基于Qt+GDAL+OpenCV的从一到二实践》的续篇，记录了项目的最新进展和功能完善。经过这段时间的折腾，工具的用户体验总算有了明显提升，功能也更顺手了。

一、功能进展

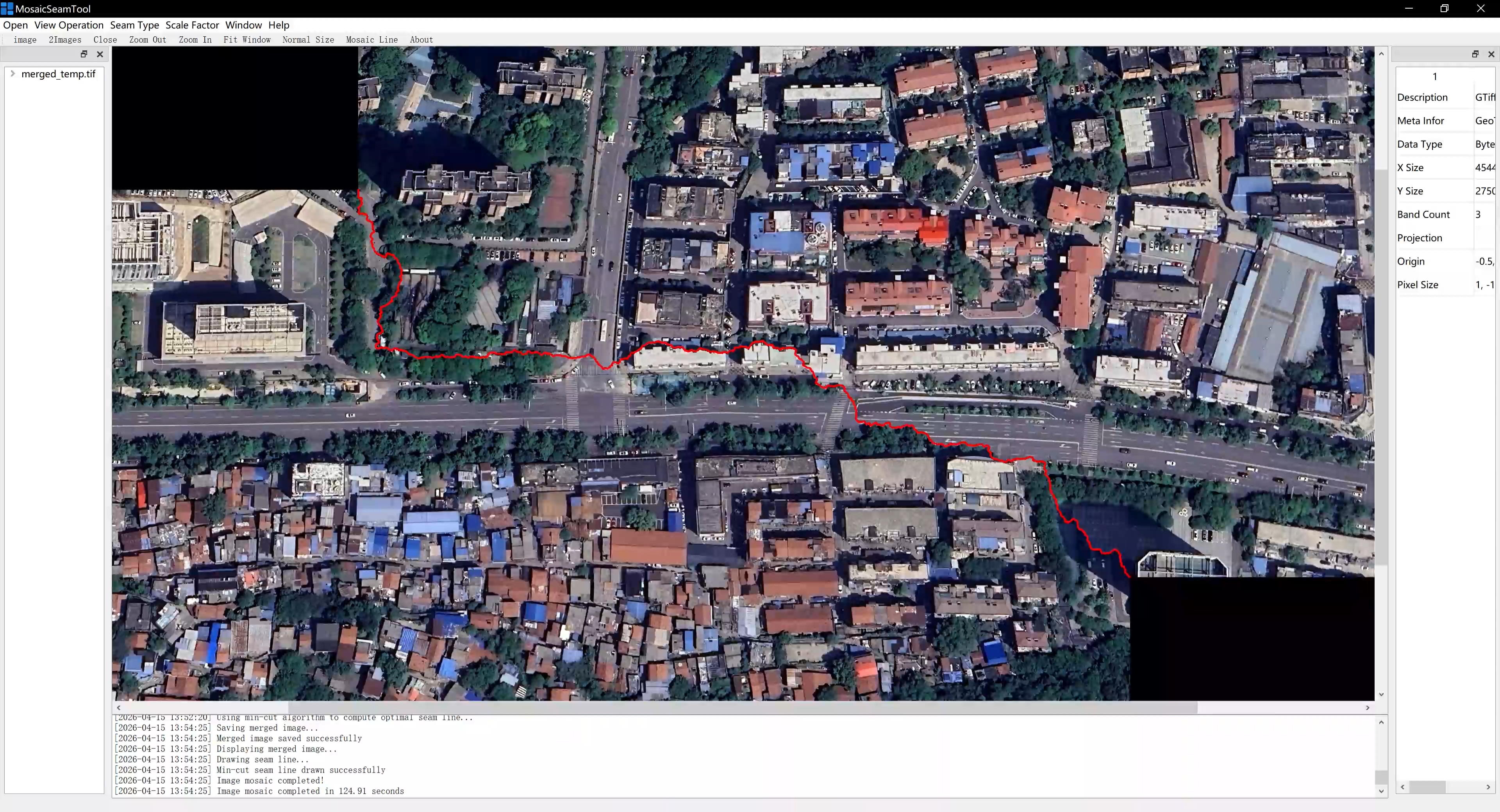

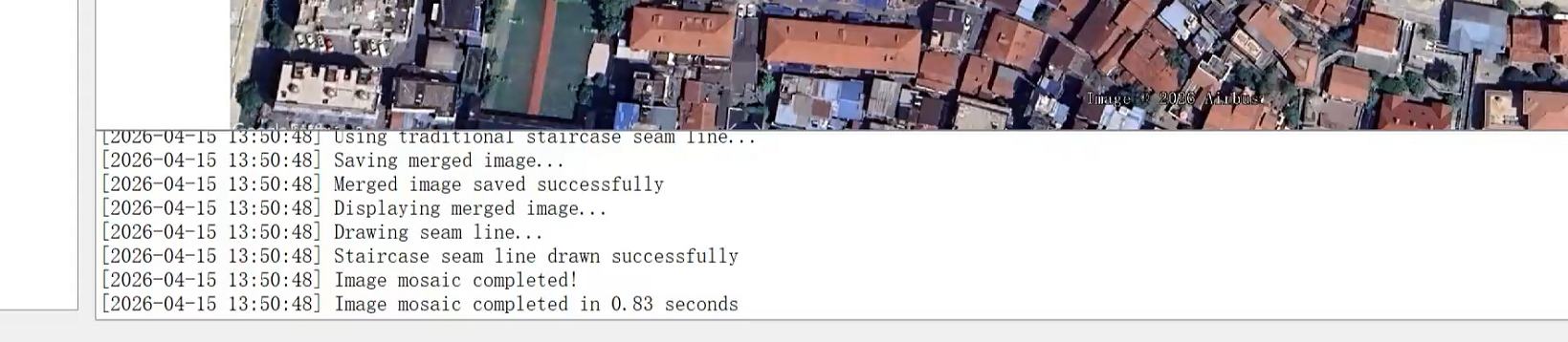

1. 信息输出窗口

之前程序干完活就闷声不吭，用户完全不知道它在干啥。现在加了个信息输出窗口，用来显示操作状态和进度：

显示软件启动、图像加载、拼接处理等操作的状态
每条信息都带时间戳，方便追踪（比如"2026-04-15 14:32:21 开始拼接"）
能显示拼接耗时等性能信息，方便评估算法效率
可以通过Windows菜单控制显示和隐藏，不喜欢就关掉

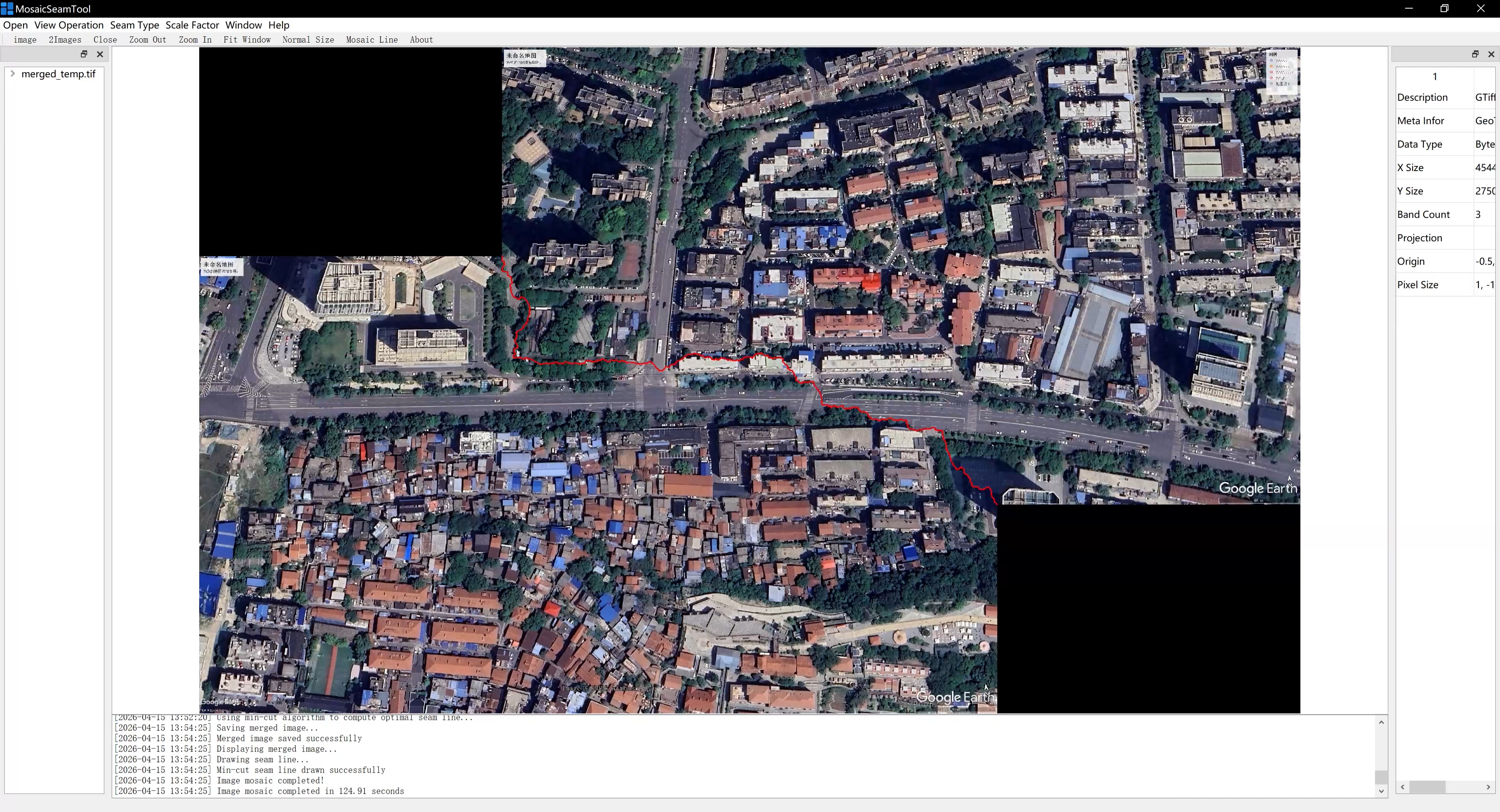

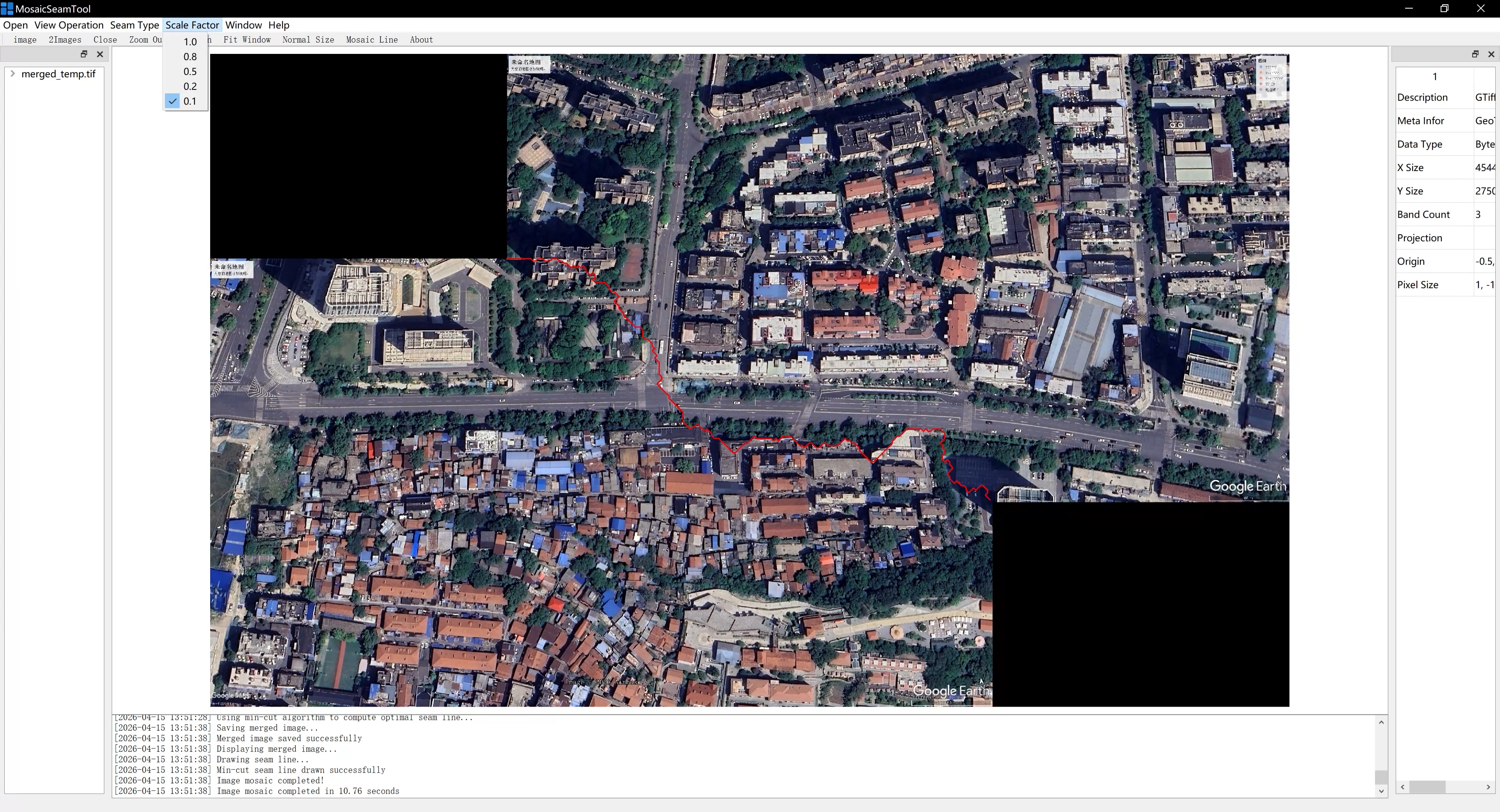

2. 缩放因子控制

最小割算法在处理大图的时候，计算速度有点捉急。为了解决这个问题，我加了个缩放因子控制功能：

支持 0.1、0.2、0.5、0.8、1.0 五档缩放比例
缩放因子越小，计算越快，但拼接线质量会打折扣（说白了就是速度和质量之间的取舍）
计算完成后会自动还原比例，保证输出结果一致
通过 Scale Factor 菜单设置，一目了然

3. Windows菜单修复

之前Windows菜单里的几个按钮是摆设，点了一点反应都没有。现在修好了：

File List 按钮：控制文件列表窗口的显示和隐藏
Information 按钮：控制信息窗口的显示和隐藏
Output 按钮：控制输出窗口的显示和隐藏

4. 应用程序图标

给程序换了个自定义图标，用的是 favicon.ico。主界面和任务栏都能看到，至少看起来不像随便糊弄的业余作品了。

5. 配置文件功能

每次重启程序都要重新设置参数，说实话挺烦人的。于是加了配置文件功能：

记录上一次使用的拼接线类型（楼梯形还是最小割）
记录上一次使用的缩放因子
记录上一次选择的左右图像路径
软件启动时自动加载配置，恢复上次的UI状态
打开 TwoImagesDialog 时自动填入上次的图像路径，省得每次重新找

二、解决的关键问题

1. Windows菜单按钮无效

问题描述：Windows菜单里的 File List 和 Information 按钮点了一点反应都没有，形同虚设。

解决方案（折腾了一会儿）：

改了 ShowFileListWindow 和 ShowInforWindow 函数
用 setVisible(!isVisible()) 代替了原来的 toggleViewAction()
现在点一下显示，再点一下隐藏，顺滑了

2. 缺少信息输出窗口

问题描述：程序干活的时候闷声不响，用户完全不知道它在干嘛，卡住了还是正常处理？全靠猜。

解决方案：

在主界面加了个输出窗口
实现了 writeOutput 函数，自动带时间戳输出信息
在关键操作（加载图像、拼接处理等）处加了输出，用户能实时看到进度

3. 最小割算法计算速度慢

问题描述：最小割算法处理大图像的时候，计算速度慢得让人想砸电脑。

解决方案：

加了缩放因子控制，允许对重叠区域进行缩放计算
缩放后计算量大幅减少，速度明显提升
计算完再还原比例，输出结果不受影响
用户可以根据需要自己在速度和质量之间权衡（想要快就选0.1，想要质量就选1.0）

4. 应用程序图标设置

问题描述：程序一直用Qt默认图标，看起来像个半成品，缺乏专业感。

解决方案：

添加了 favicon.ico 作为资源文件
修改了 main.cpp，设置应用程序图标
修改了 MosaicSeamTool.rc，设置 Windows 资源图标
现在看起来像那么回事了

5. 配置文件功能缺失

问题描述：每次启动软件都要重新设置拼接线类型、缩放因子、重新选图像路径，用户体验差评。

解决方案：

用 Qt 的 QSettings 类实现配置文件管理
记录拼接线类型、缩放因子和上次使用的图像路径
软件启动时自动加载配置，恢复UI状态
打开 TwoImagesDialog 时自动填入上次的路径

三、技术实现

1. 核心类结构

UIMosaicSeamTool：主UI类，负责用户交互和配置管理
MapCanvas：地图画布类，负责图像显示和拼接线绘制
SeamFinder：最小割算法类，实现基于Dijkstra的拼接线生成
TwoImagesDialog：双图像选择对话框，支持初始路径设置
CGdalUser：GDAL封装类，底层读写就靠它了

2. 信息输出窗口实现

关键代码（其实就是加个时间戳然后往文本框里怼）：

cpp 复制代码

void UIMosaicSeamTool::writeOutput(const QString& text)
{
    // 获取当前时间，格式：2026-04-15 12:34:56
    QString timeStr = QDateTime::currentDateTime().toString("yyyy-MM-dd HH:mm:ss");
    QString outputText = QString("[%1] %2").arg(timeStr).arg(text);
    ui.outputTextEdit->append(outputText);
    // 确保输出窗口可见，别藏在后面
    if (!ui.outputTextEdit->isVisible()) {
        ui.outputTextEdit->setVisible(true);
    }
}

3. 缩放因子控制实现

关键代码（一堆 if-else，没啥好说的）：

cpp 复制代码

void UIMosaicSeamTool::onScaleFactorChanged()
{
    // 先全部取消选中
    ui.actionScale_1_0->setChecked(false);
    ui.actionScale_0_8->setChecked(false);
    ui.actionScale_0_5->setChecked(false);
    ui.actionScale_0_2->setChecked(false);
    ui.actionScale_0_1->setChecked(false);

    QAction* senderAction = qobject_cast<QAction*>(sender());
    if (senderAction == ui.actionScale_1_0) {
        m_scaleFactor = 1.0;
        ui.actionScale_1_0->setChecked(true);
    } else if (senderAction == ui.actionScale_0_8) {
        m_scaleFactor = 0.8;
        ui.actionScale_0_8->setChecked(true);
    } // ... 以此类推

    writeOutput(QString("Scale factor set to: %1").arg(m_scaleFactor));
    saveSettings();  // 保存一下，下次启动还记得
}

4. 配置文件管理实现

关键代码（QSettings 用起来还是挺方便的）：

cpp 复制代码

void UIMosaicSeamTool::readSettings()
{
    QSettings settings("MosaicSeamTool", "MosaicSeamTool");

    // 读拼接线类型
    int seamType = settings.value("SeamType", STAIRCASE_SEAM).toInt();
    if (seamType == STAIRCASE_SEAM || seamType == MINCUT_SEAM) {
        m_seamType = static_cast<SeamType>(seamType);
    }

    // 读缩放因子
    m_scaleFactor = settings.value("ScaleFactor", 1.0).toDouble();

    // 读上次的图像路径
    m_lastLeftImagePath = settings.value("LastLeftImagePath", "").toString();
    m_lastRightImagePath = settings.value("LastRightImagePath", "").toString();
}

void UIMosaicSeamTool::saveSettings()
{
    QSettings settings("MosaicSeamTool", "MosaicSeamTool");
    settings.setValue("SeamType", m_seamType);
    settings.setValue("ScaleFactor", m_scaleFactor);
    settings.setValue("LastLeftImagePath", m_lastLeftImagePath);
    settings.setValue("LastRightImagePath", m_lastRightImagePath);
}

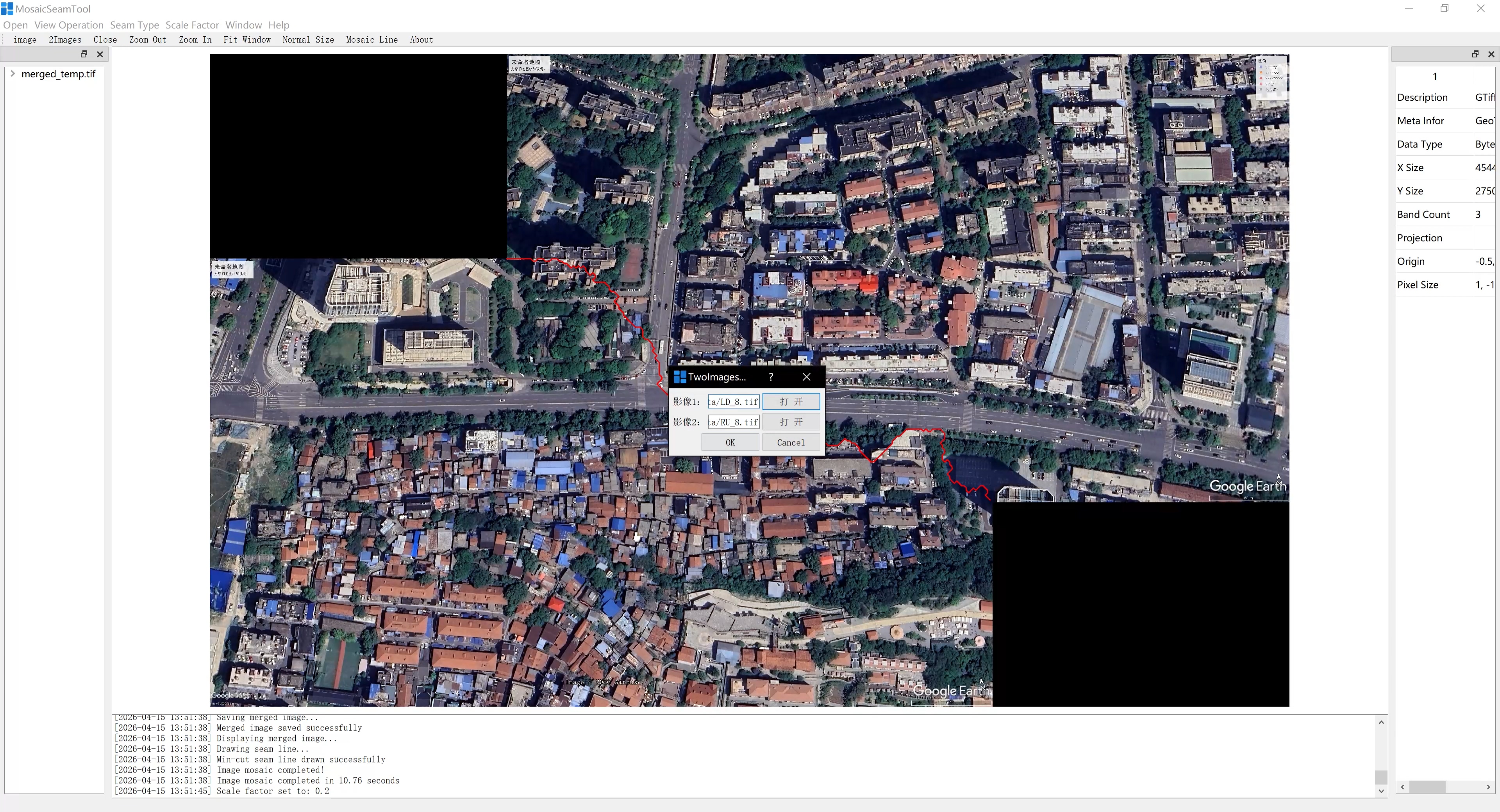

5. TwoImagesDialog初始路径设置

关键代码（让对话框记住上次选的图片）：

cpp 复制代码

void TwoImagesDialog::setInitialPaths(const QString& leftPath, const QString& rightPath)
{
    if (!leftPath.isEmpty())
        ui.lineEditF->setText(leftPath);
    if (!rightPath.isEmpty())
        ui.lineEditS->setText(rightPath);
}

void UIMosaicSeamTool::onTwoImages()
{
    TwoImagesDialog dlg(this);
    // 设置初始路径
    dlg.setInitialPaths(m_lastLeftImagePath, m_lastRightImagePath);
    if (dlg.exec() == QDialog::Accepted) {
        QString left = dlg.getLeftPath();
        QString right = dlg.getRightPath();
        if (!left.isEmpty() && !right.isEmpty()) {
            m_lastLeftImagePath = left;
            m_lastRightImagePath = right;
            saveSettings();  // 存起来
            // 然后执行拼接...
        }
    }
}

四、使用方法

1. 启动程序

运行 MosaicSeamTool.exe，主窗口出来，自动加载上次的配置（拼接线类型、缩放因子什么的都不用重新选）。

2. 选择拼接线类型

顶部菜单栏的"Seam Type"菜单里选：

Staircase Seam: 传统楼梯形（简单粗暴）
Min-Cut Seam: 最小割（推荐，效果更好）

3. 设置缩放因子

顶部菜单栏的"Scale Factor"菜单里选：

1.0: 最高质量，计算速度最慢（适合有耐心的用户）
0.8: 高质量，速度较慢
0.5: 中等质量，速度中等（默认，折中方案）
0.2: 低质量，速度较快
0.1: 最低质量，速度最快（预览用，正式出图别选这个）

4. 执行图像拼接

点工具栏的"2Images"按钮
在弹出的对话框里选两张有重叠区域的图像（路径会自动记住，下次不用重新选）
程序自动拼接并显示结果，输出窗口会显示进度和耗时

5. 查看输出信息

点 Windows 菜单里的"Output"按钮，可以随时查看操作状态和进度信息。

6. 控制窗口显示

通过 Windows 菜单里的按钮，可以控制 File List、Information 和 Output 窗口的显示和隐藏，嫌乱就关掉。

五、未来优化方向

1. 性能优化

用多线程加速梯度计算（目前单核跑大图有点慢）
优化 Dijkstra 的数据结构
用更高效的图像采样算法

2. 功能扩展

支持多图像拼接（不止两张）
支持图像配准（自动对齐）
支持色彩校正（消除拼接缝的色差）
支持拼接线手动编辑（让用户自己微调）

3. 算法改进

实现更先进的拼接线算法，比如 Graph Cut
支持多尺度拼接线优化
考虑图像内容（建筑物、道路等）进行拼接线优化

4. 用户界面改进

添加拼接预览功能
支持拼接线参数调整（比如平滑度、惩罚权重）
添加批处理功能
优化配置文件管理，支持更多用户设置

六、技术亮点

基于梯度的拼接线优化：用 Dijkstra 算法找梯度差异最小的路径，避开明显边缘
灵活的缩放因子控制：让用户在速度和质量之间自己权衡，不是一刀切
完善的信息输出：带时间戳的操作日志，方便调试和追踪
智能的配置管理：自动保存和加载用户设置，不用每次都重新选
统一的像素填充逻辑：不同算法用相同的填充方式，结果一致不打架

七、总结

经过这次更新，遥感影像拼接线优化工具的功能算是基本完善了，用户体验也上了一个台阶。现在不仅能生成高质量的拼接线，还能根据用户需求在速度和质量之间灵活平衡，同时提供了详细的操作日志和智能的配置管理。

后面有空的话，继续优化性能、扩展功能，争取让这个工具更实用、更好用。

最后更新时间：2026-04-15
