一、引言
1.1 核心概念定义
网络故障排查是指遵循系统化流程，结合网络技术原理与专用工具，对网络运行过程中出现的连通性中断、性能下降、服务异常等问题进行定位、修复并验证的技术过程，是网络运维阶段的核心工作内容，直接决定网络服务的可用性与可靠性。
1.2 软考考点定位
该知识点在软考网络工程师考试中属于高频考点，占比约 8-12 分，分布于选择题（工具识别、命令功能、场景排错）与案例分析题（故障场景定位、排查步骤设计），要求考生同时掌握理论流程与实操能力。
1.3 技术发展脉络
网络故障排查技术随网络架构演进经历三个发展阶段：第一阶段（1980-2000 年）为人工排查阶段，主要依赖 ping、tracert 等基础命令与物理层测试工具，适配小规模局域网与简单广域网架构；第二阶段（2000-2015 年）为工具辅助阶段，协议分析仪、智能网管系统普及，支持复杂路由网络、MPLS VPN 等场景的排错；第三阶段（2015 年至今）为智能排障阶段，结合 AI、大数据技术实现故障预判与自动定位，适配 SDN、云网络等新型架构。
1.4 本文知识点覆盖
本文将系统梳理网络故障排查的通用流程、常用诊断命令、专用测试工具、典型场景排错方法，并明确软考核心考点与备考注意事项。
二、网络故障排除的通用思路
2.1 核心原则与流程框架
网络故障排查需遵循分层定位、由底到高、先硬后软、先简后繁的基本原则，基于 OSI 七层模型从物理层到应用层逐层排查，避免逻辑混乱导致的排查效率低下。标准流程分为 5 个核心步骤：
（1）界定现象，收集信息
首先明确故障的具体表现：按故障类型可分为完全不通、间歇性中断、性能下降三类；按影响范围可分为单节点故障、网段故障、全网故障三类。同步收集三类核心信息：故障节点的配置信息、设备日志与告警、故障发生前后的网络变更记录，为后续原因分析提供依据。
（2）制定假设，列举可能原因
基于故障现象，按 OSI 七层模型逐层列举可能原因：
物理层：线缆断裂、端口损坏、模块故障、供电异常
数据链路层：VLAN 配置错误、STP 环路、MAC 地址冲突、接口 CRC 错包
网络层：IP 地址冲突、路由缺失、ACL 拦截、NAT 配置错误
传输层：端口被拦截、TCP 连接超时、UDP 丢包
应用层：DNS 解析失败、服务端口未开放、应用程序配置错误
（3）测试假设，确定问题根源
使用对应工具对列举的原因进行逐一验证，优先排除概率最高、排查成本最低的故障点。例如面对单节点无法上网场景，优先检查网线连接状态，再验证 IP 配置是否正确，避免直接排查上层协议浪费时间。
（4）解决问题，验证结果
定位故障点后实施修复，修复需遵循最小变更原则，避免引入新的故障。修复后从多个维度验证：终端连通性测试、业务功能测试、相关设备状态检查，确保故障完全消除。
（5）记录归档
将故障现象、原因、处理过程、解决方案整理为运维案例，纳入团队知识库，为后续同类故障排查提供参考，同时作为网络优化的依据。

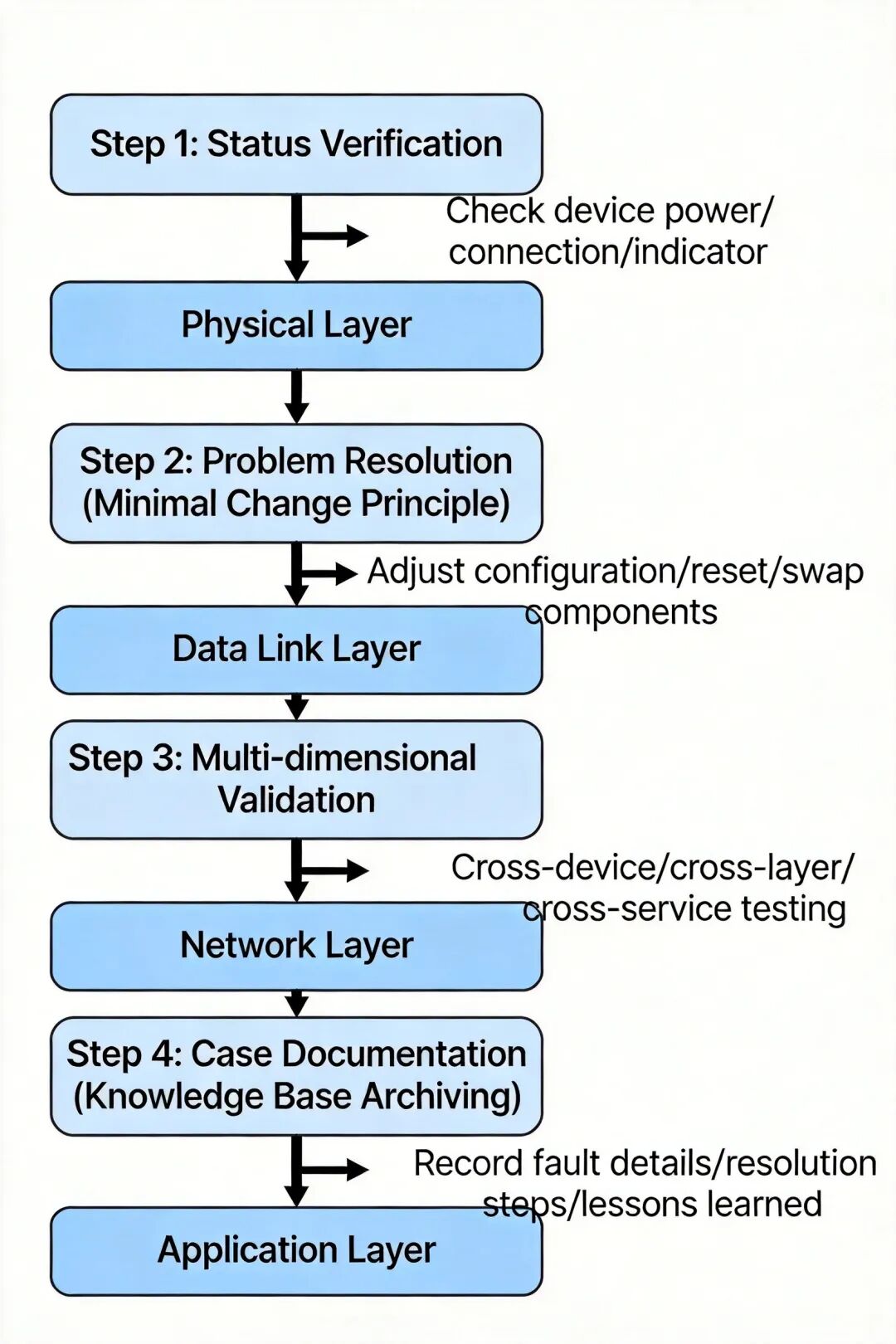

OSI 七层故障排查逻辑流程图
三、设备诊断与系统命令详解
3.1 网络设备诊断命令
网络设备命令是排错的核心工具，主流厂商命令格式符合 IETF 相关运维标准，核心命令包括：
（1）display/show 命令
所属设备：华为设备使用 display，思科设备使用 show，是设备状态查看的基础命令
核心用途：查看设备配置与运行状态，是定位配置错误的第一步
常用场景：
display interface GigabitEthernet 0/0/1 ：查看端口状态，包括 UP/DOWN 状态、输入输出错包数、带宽利用率，判断物理链路是否正常
display ip routing-table ：查看路由表，验证路由是否存在、下一跳是否正确，定位三层连通性故障
display stp brief ：查看生成树端口状态，判断是否存在环路或端口阻塞异常
（2）debugging 命令
所属设备：华为、思科等主流网络设备
核心原理：打开特定协议的调试开关，实时输出报文交互与处理过程，是定位复杂协议故障的利器
注意事项：调试信息输出会占用设备 CPU 资源，高负载设备启用可能导致性能下降，仅在必要时使用，排查完成后需执行undo debugging all关闭所有调试开关，符合 RFC 5424 日志系统规范要求
3.2 操作系统诊断命令
终端与服务器操作系统命令是排查端侧故障的核心工具，相关标准由 IETF 与 IEEE 联合制定：
（1）ping 命令
支持环境：Windows、Linux、网络设备均支持，基于 ICMP 协议（RFC 792）实现
核心参数：
Windows：-t持续发送报文，-n指定发送次数，-l指定报文大小
Linux：-c指定发送次数，-s指定报文大小
排错价值 ：不仅可验证连通性，还可通过 TTL 值粗略判断目标系统类型（Windows 默认 TTL 为 128，Linux 默认 TTL 为 64，网络设备默认 TTL 为 255）
（2）tracert/traceroute 命令
支持环境：Windows 使用 tracert，Linux 与网络设备使用 traceroute，基于 ICMP 超时机制实现
核心原理：通过发送 TTL 从 1 开始递增的报文，逐跳获取路径中节点的响应，展示完整转发路径
排错价值 ：若路径在某一跳后全部显示*，即可定位故障发生在该跳节点或上下游链路，是跨网段故障定位的核心工具
（3）端侧配置与状态查看命令
ipconfig/ifconfig ：Windows 使用 ipconfig，Linux 使用 ifconfig/ip addr，用于查看本地 IP 地址、子网掩码、网关、DNS 配置，判断是否存在地址获取失败、地址冲突等问题
netstat ：支持 Windows 与 Linux，核心参数-n以数字格式显示地址端口，-a显示所有连接，-r显示路由表，用于查看 TCP/UDP 连接状态、端口监听情况
nslookup/dig ：Windows 默认支持 nslookup，Linux 支持 nslookup 与 dig，用于测试 DNS 解析是否正常，检查 DNS 服务器是否可用、解析记录是否正确，是应用层域名访问故障的核心排查工具

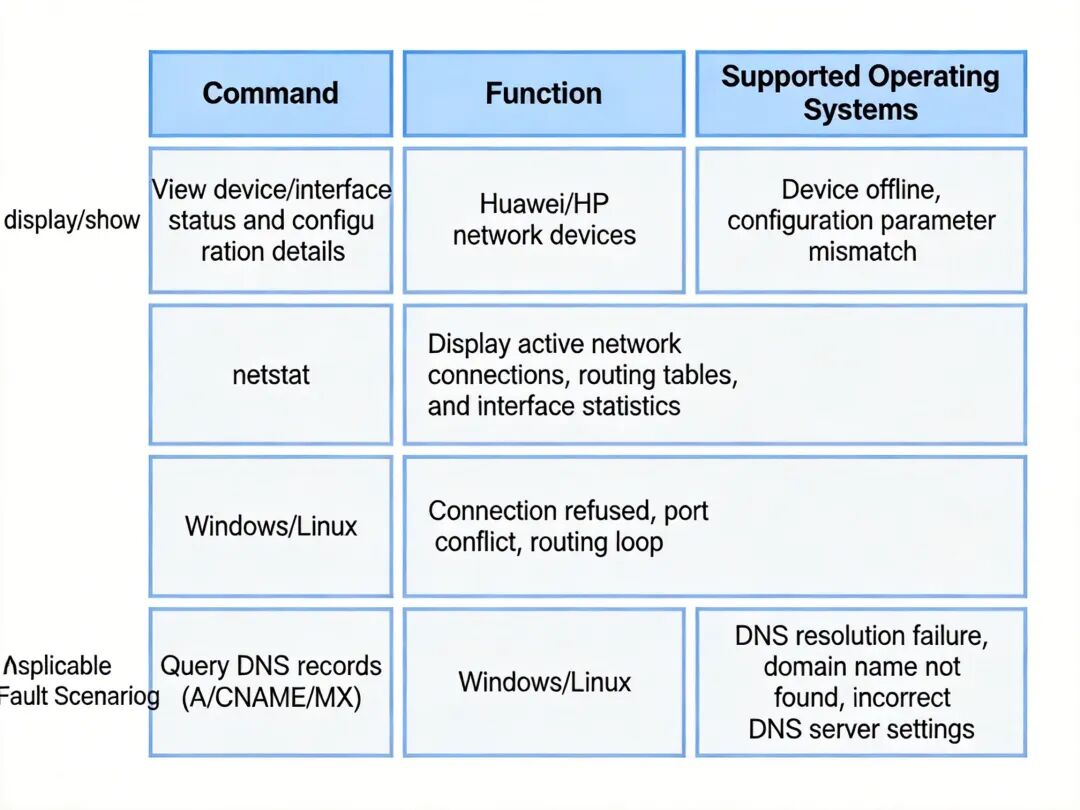

常用排错命令功能与适用场景对照表
四、专用故障排除工具解析
对于物理层与链路层故障，需借助专用硬件工具检测，相关工具的技术参数符合 TIA/EIA-568 综合布线标准要求：
4.1 铜缆测试工具
（1）电缆测试仪
工作原理：通过发送电信号检测双绞线的连通性、线序（支持 568A/568B 标准识别）、长度、衰减等参数
适用故障 ：双绞线断路、短路、线序错误、串扰超标，是综合布线验收与日常故障排查的基础工具
（2）时域反射计（TDR）
工作原理：向铜缆发送脉冲信号，通过分析反射信号的时间与幅度，计算故障点距离
技术参数：定位精度可达 ±0.1 米，支持最长 10 公里铜缆检测
适用故障 ：精确定位铜缆断路、短路、阻抗异常的具体位置，无需逐段排查线缆
4.2 光缆测试工具
（1）光功率计
工作原理 ：测量光纤中传输的光信号绝对功率值，单位为 dBm
标准阈值 ：单模光纤 1310nm 波长典型发送功率为 - 8~-15dBm，接收灵敏度不低于 - 20dBm，若测量值低于 - 22dBm 则链路衰减超标
适用故障 ：判断光模块发光是否正常、光纤链路衰减是否符合要求，是光缆故障初步排查的核心工具
（2）光时域反射计（OTDR）
工作原理 ：向光纤发送光脉冲，通过分析反向散射光的时间与强度，绘制光纤链路的衰减曲线
技术参数 ：定位精度可达 ±1 米，支持最长 120 公里光缆检测
适用故障 ：精确定位光纤断裂点、熔接点损耗、弯曲损耗、连接器损耗的具体位置，是光缆故障定位的核心工具，为软考选择题高频考点
4.3 协议分析工具
协议分析仪（如 Wireshark、Sniffer）基于 libpcap 抓包框架实现，支持捕获并解析从物理层到应用层的所有报文，通过分析报文交互过程，定位 TCP 重传、应用层协议错误、恶意流量攻击等复杂故障，符合 RFC 2615 网络性能监控标准要求。

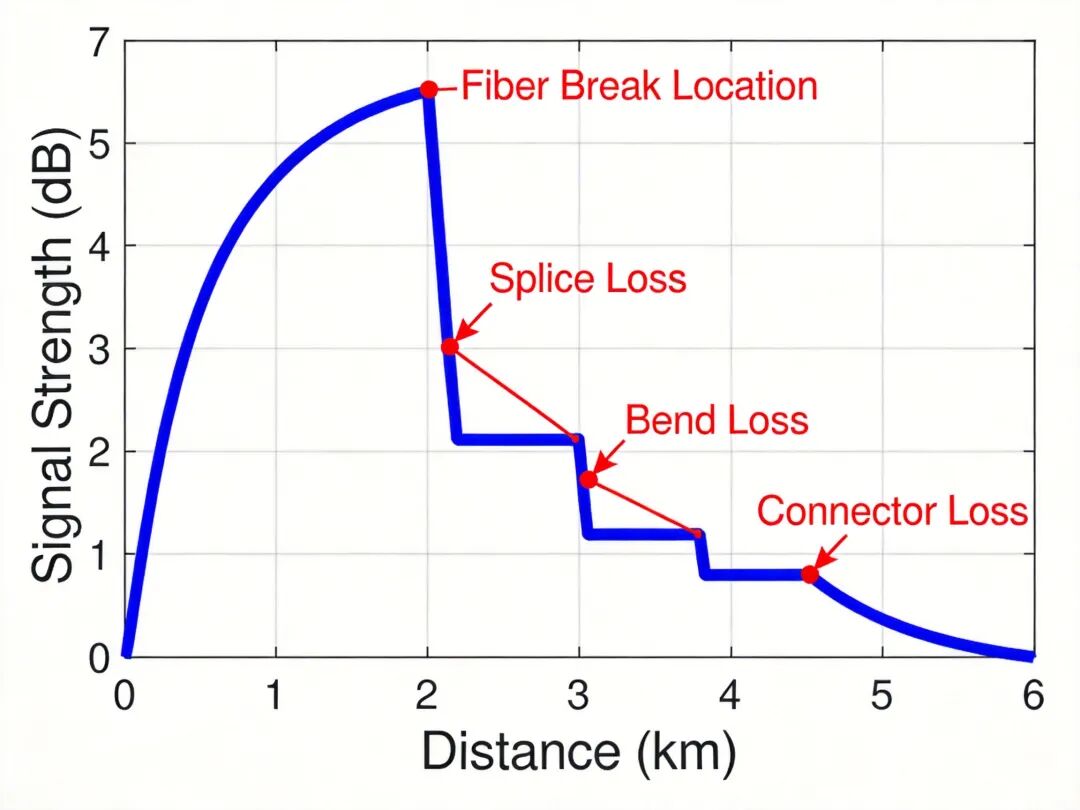

OTDR 光纤测试曲线示意图
五、典型故障排查场景示例
5.1 单终端无法上网故障排查
按由底到高的流程排查，步骤如下：
查看网卡指示灯与网线连接状态，排除物理层故障
执行ipconfig /all检查 IP 配置，若地址为 169.254.x.x，说明 DHCP 获取失败，检查 DHCP 服务器配置或 VLAN 分配
执行ping 127.0.0.1，若不通说明本机 TCP/IP 协议栈损坏，需重置网络配置
执行ping 本机IP，若不通说明网卡驱动异常，需重新安装驱动
执行ping 网关IP，若不通说明局域网链路异常，检查交换机端口配置与 VLAN 设置
执行ping 8.8.8.8，若不通说明外网路由异常，检查出口路由器与运营商链路
执行nslookup www.baidu.com，若解析失败说明 DNS 配置错误，检查 DNS 服务器地址与服务状态

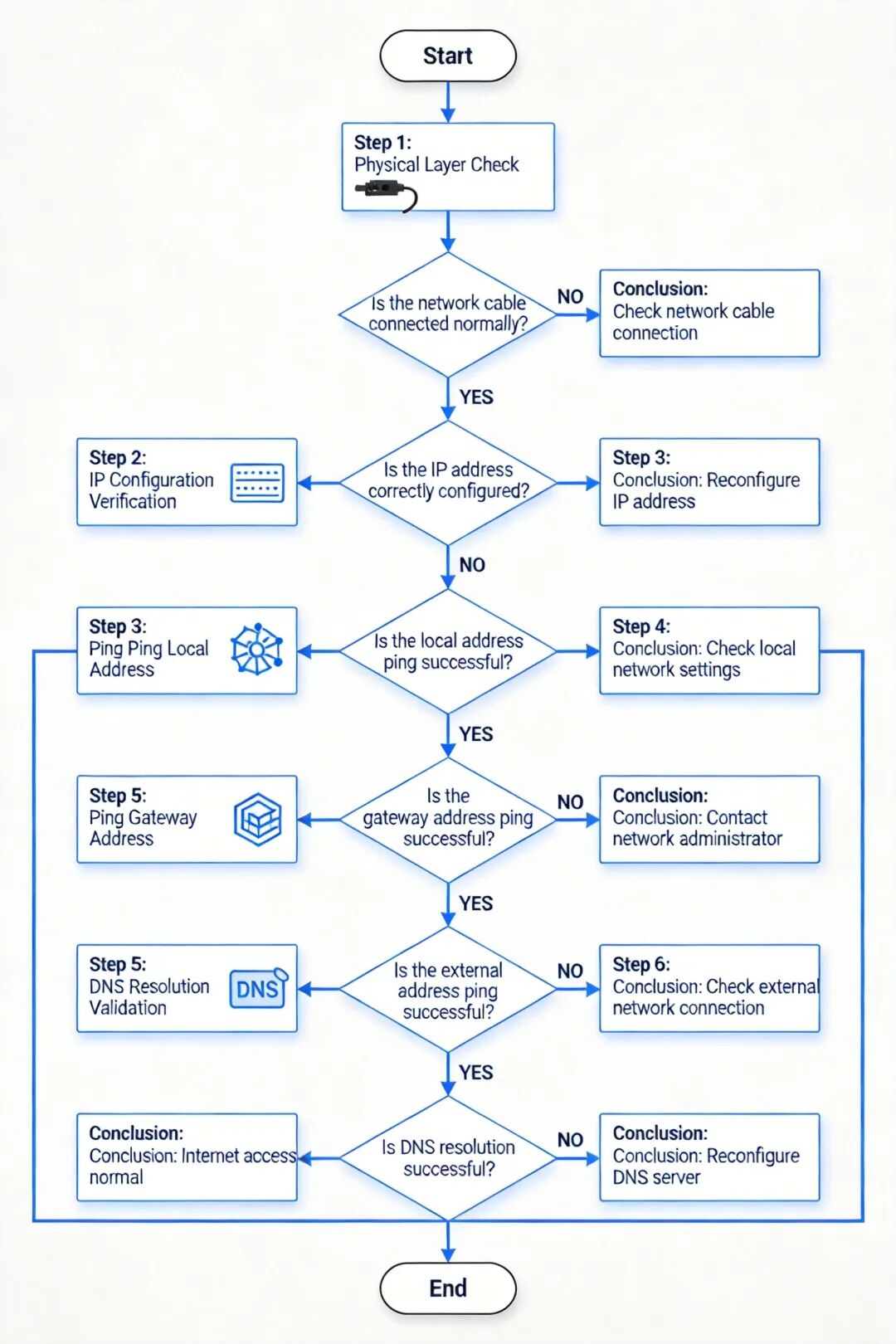

单终端上网故障排查流程图
5.2 二层环路故障排查
故障现象：全网卡顿、交换机端口指示灯同步狂闪、设备 CPU 利用率超过 80%
定位方法：执行display interface查看端口统计，若广播包占比超过 30% 且存在大量 CRC 错包，即可判断存在环路
解决方案：临时断开冗余链路恢复业务，排查物理接线是否存在环路，确认交换机已启用 STP 协议（IEEE 802.1D 标准），并配置边缘端口与 BPDU 防护功能
5.3 跨区域访问服务器慢故障排查
执行tracert查看转发路径，检查是否存在路由绕路、某跳节点延迟超过 100ms 或丢包率超过 5% 的情况，定位传输路径故障
在客户端与服务器端同时抓包，分析 TCP 报文，若重传率超过 2% 则说明链路质量不佳，需调整 TCP MSS 与窗口大小参数
执行netstat -an查看服务器连接数，若并发连接数超过系统阈值，需优化服务器负载均衡配置
六、技术发展趋势与软考考点提示
6.1 前沿发展动态
随着 SDN、云网络、5G 承载网的普及，故障排查技术呈现两个发展方向：一是智能排障系统，基于 telemetry 技术（RFC 8639）实时采集设备全量状态数据，结合 AI 算法实现故障秒级定位，故障定位准确率可达 95% 以上；二是可视化排障，通过网络拓扑可视化、流量路径可视化技术，直观展示数据包转发过程，大幅降低复杂网络的排错难度。
6.2 软考高频考点总结
选择题考点：OTDR 与 TDR 的适用场景区别、ping/tracert/debugging 等命令的功能、OSI 七层排错逻辑、STP 环路故障特征
案例分析考点：故障排查流程设计、典型场景（无法上网、环路、访问慢）的排查步骤、工具与命令的选择

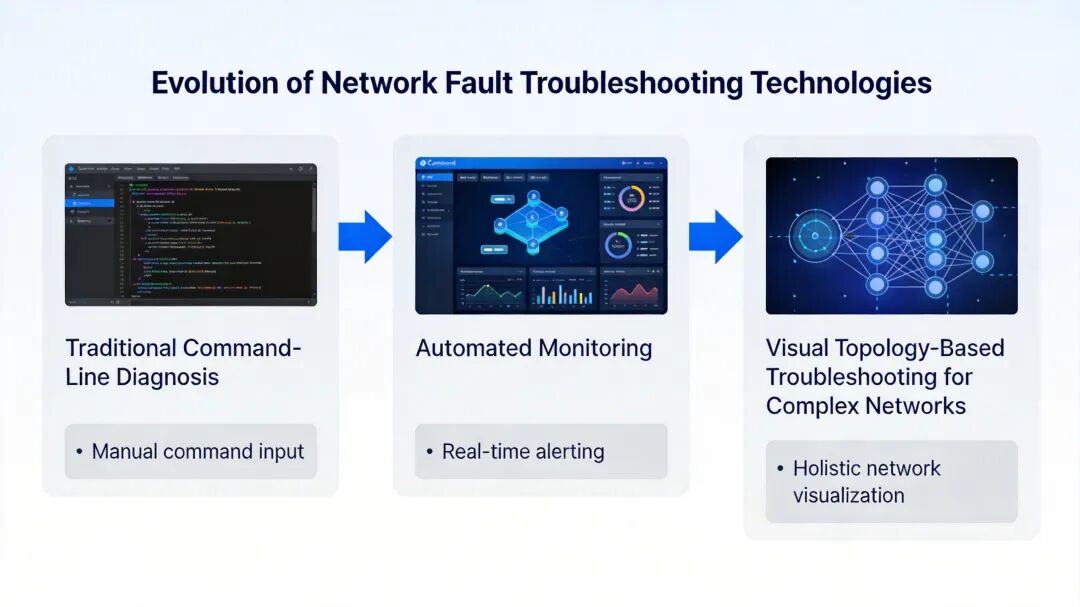

网络故障排查技术演进路线图
七、总结与建议
7.1 核心知识点提炼
网络故障排查的核心是结构化流程 + 工具熟练应用，需牢记三大核心逻辑：一是分层排查，从物理层到应用层逐层验证，避免跳跃式排查；二是最小变更，每次仅调整一个参数，便于定位问题根源；三是闭环验证，修复后必须从多个维度测试，确保故障完全解决。
7.2 软考备考建议
理论层面：熟练掌握 OSI 七层模型各层常见故障类型，牢记常用命令的功能与参数，区分各类专用工具的适用场景；
实操层面：建议搭建华为 eNSP 或思科 Packet Tracer 模拟环境，练习常见故障的模拟排查，熟悉命令输出的典型特征；
答题技巧：下午案例分析题需按流程分步作答，明确每个步骤的工具、命令与判断标准，体现结构化排错思路。
7.3 实践最佳实践
日常运维中需建立三类基础信息库：网络基线库（记录正常状态下的端口流量、路由表、设备 CPU 利用率等参数）、配置变更库（记录所有网络变更的时间、内容、操作人员）、故障案例库（整理历史故障的排查过程与解决方案），可将故障排查效率提升 60% 以上。
本文是网络规划与设计系列的终章，通过四篇内容覆盖了网络从规划设计、物理实现、核心建设到运维保障的全生命周期，完整对应软考网络工程师考试中网络规划与设计模块的全部考点，可直接作为备考与日常工作的参考手册。
