用Manim实现动态交点计算--从一个动点问题说起

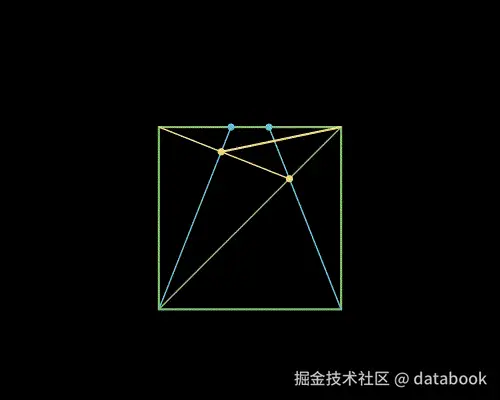

大家好，今天想和大家分享一个在制作Manim动画时非常实用的话题：如何动态计算两条直线的交点。

对于动点问题，比如初中数学中经典的**"时钟模型"或"将军饮马"**及其变种等等，硬编码坐标肯定不行，因为交点坐标是随动点变化的。

下面，我们结合 Python 的符号计算库 SymPy 和 Manim 的更新器（Updater），来实现真正的动态交点计算。

1. 从一个初中题目说起

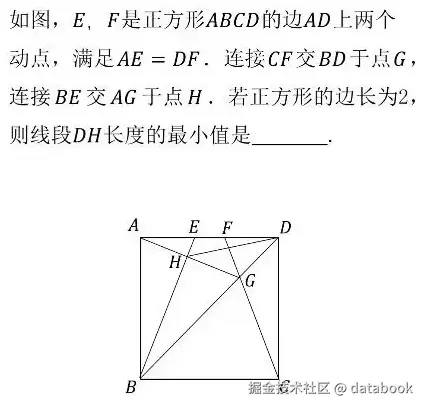

先来看一道经典的初中动点问题：

这个题目中，当点 <math xmlns="http://www.w3.org/1998/Math/MathML"> E E </math>E和 <math xmlns="http://www.w3.org/1998/Math/MathML"> F F </math>F在线段 <math xmlns="http://www.w3.org/1998/Math/MathML"> A D AD </math>AD上移动时，点 <math xmlns="http://www.w3.org/1998/Math/MathML"> H H </math>H和 <math xmlns="http://www.w3.org/1998/Math/MathML"> G G </math>G都随之变换。

题目如何解答我们不用管，我们的重点是如何实现点 <math xmlns="http://www.w3.org/1998/Math/MathML"> E E </math>E和 <math xmlns="http://www.w3.org/1998/Math/MathML"> F F </math>F移动时，实时的更新点 <math xmlns="http://www.w3.org/1998/Math/MathML"> H H </math>H和 <math xmlns="http://www.w3.org/1998/Math/MathML"> G G </math>G。

2. 解决方案：用Sympy解方程组

这里简单说明下，Sympy是一个Python的符号计算库，可以像数学课本那样进行代数运算。

它能解方程 、求导积分 、化简表达式 ，最重要的是能精确求解方程组，返回的是精确的数学解而不是近似值。

我们实现这个动画效果时，是根据两个直线的方程来求解它的交点的，如果没有Sympy，我们要手动推导直线方程、联立求解，代码会非常冗长且容易出错。

从后面的代码你可以看出，Sympy让我们只需"翻译"数学表达式，就能得到精确结果，大大简化了代码逻辑。

我们的思路很简单：

已知两个点 的坐标，可以求出直线方程
已知两条直线方程 ，联立求解得到交点坐标

在Python中，用Sympy这个符号计算库来实现再合适不过了。

2.1. 第一步：定义求直线方程的函数

python 复制代码

from sympy import Symbol, solve

def get_line(p1, p2):
    """已知两点，求直线y = kx + b的k和b"""
    k = Symbol("k")
    b = Symbol("b")

    expr1 = p1[0] * k + b - p1[1]
    expr2 = p2[0] * k + b - p2[1]

    ret = solve((expr1, expr2), dict=True)
    return {"k": ret[0][k], "b": ret[0][b]}

2.2. 第二步：定义求交点的函数

python 复制代码

def cross_points(l1, l2):
    """已知两条直线方程，求交点坐标"""
    x = Symbol("x")
    y = Symbol("y")

    expr1 = l1["k"] * x + l1["b"] - y
    expr2 = l2["k"] * x + l2["b"] - y
    ret = solve((expr1, expr2), dict=True)

    return np.array((float(ret[0][x]), float(ret[0][y]), 0))

有了这两个函数，我们就可以在Manim中动态更新交点了。

2.3. 完整的Manim动画实现

python 复制代码

from manim import *
import numpy as np
from sympy import Symbol, solve

class DynamicCrossPoint(Scene):
    def construct(self):
        # 定义矩形的顶点坐标
        points = {
            "A": np.array([-2.5, 2, 0]),
            "B": np.array([-2.5, -3, 0]),
            "C": np.array([2.5, -3, 0]),
            "D": np.array([2.5, 2, 0]),
        }

        # 初始动点的位置
        points["E"] = np.array([-0.52, 2, 0])   # E在AB上
        points["F"] = np.array([0.52, 2, 0])    # F在CD上，且AE=CF

        # 画矩形
        rectangle = Polygon(
            points["A"], points["B"],
            points["C"], points["D"],
            stroke_width=3, color=GREEN
        )
        self.play(Create(rectangle))

        # 创建初始的点和线
        d_e = Dot(points["E"], radius=0.05, color=BLUE)
        d_f = Dot(points["F"], radius=0.05, color=BLUE)
        d_h = Dot(points["A"], radius=0.05, color=YELLOW)  # 初始随便放

        l_bf = Line(points["B"], points["E"], color=BLUE, stroke_width=2)
        l_ce = Line(points["C"], points["F"], color=BLUE, stroke_width=2)
        l_bd = Line(points["B"], points["D"], color=GREEN, stroke_width=2)

        self.play(Create(VGroup(l_bf, l_ce, l_bd, d_e, d_f, d_h)))

        # 核心部分：设置更新器
        # F点随着E点移动（保持AE=CF的关系）
        d_f.add_updater(
            lambda z: z.become(
                Dot(points["D"] - (d_e.get_center() - points["A"]),
                    radius=0.05, color=BLUE)
            )
        )

        # H点是BF和CE的交点
        d_h.add_updater(
            lambda z: z.become(
                Dot(
                    cross_points(
                        get_line(points["B"], d_e.get_center()),  # BF
                        get_line(points["C"], d_f.get_center()),  # CE
                    ),
                    radius=0.05, color=YELLOW
                )
            )
        )

        # 更新线段
        l_bf.add_updater(
            lambda z: z.become(
                Line(points["B"], d_e.get_center(), color=BLUE, stroke_width=2)
            )
        )

        l_ce.add_updater(
            lambda z: z.become(
                Line(points["C"], d_f.get_center(), color=BLUE, stroke_width=2)
            )
        )

        # 让E点动起来
        self.play(d_e.animate.shift(LEFT * 1.5), run_time=3)
        self.play(d_e.animate.shift(RIGHT * 3), run_time=6)
        self.play(d_e.animate.shift(LEFT * 1.5), run_time=3)

        # 清理更新器
        for mob in [d_f, d_h, l_bf, l_ce]:
            mob.clear_updaters()

        self.wait()

2.4. 为什么不直接用Manim的几何变换？

可能有朋友会问：Manim不是有.move_to()、.shift()这些方法吗？为什么非要用Sympy算交点？

答案是：当动点之间没有简单的几何变换关系时，比如，在这个例子中，交点的位置是由两条动态直线决定的，没有办法通过简单的位移或旋转得到。

这时，数学计算就是最直接的方法。

2.5. 进阶思考

上面介绍的方法，通用性很强：

可以用来求直线与圆的交点
可以用来求两条曲线的交点
甚至可以用来求动点轨迹的方程

只要你能写出方程，Sympy就能帮你解出来。

3. 结语

今天这个例子，我们学会了：

用Sympy求解直线交点
在Manim中动态更新交点
处理多个相互关联的动点

希望这篇文章能帮助你在制作Manim动画时，更自如地处理动态几何问题。
