【节点】[DDXY节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

DDXY 节点是 Unity URP Shader Graph 中一个功能强大但相对高级的节点，它返回输入值 In 分别相对于屏幕空间 X 坐标和屏幕空间 Y 坐标的两个偏导数之和。从数学角度理解，偏导数描述了函数在特定方向上的变化率，而 DDXY 节点正是利用了这一数学原理来计算像素着色器中值的变化程度。

在图形编程中，DDXY 节点的核心作用是估算当前处理的像素与其相邻像素之间某个值的差异。这种差异计算基于屏幕空间坐标系，即最终渲染到屏幕上的二维坐标系统。当我们在像素着色器中处理纹理坐标、颜色值或其他矢量数据时，DDXY 能够帮助我们了解这些值在屏幕空间中的变化速率。

需要特别注意的是，DDXY 节点只能在像素着色器阶段中使用，这是由其底层实现机制决定的。像素着色器阶段是渲染管线中处理每个独立像素的阶段，而 DDXY 的功能依赖于对相邻像素信息的访问和比较。在顶点着色器或其他计算阶段，由于无法直接获取相邻顶点的信息，因此无法使用此节点。

DDXY 节点的实现基于屏幕空间的有限差分法，它通过比较当前像素与相邻像素的值来估算导数。具体来说，对于屏幕空间中的任意点 (x,y)，DDXY 计算的是 f(x+1,y) - f(x-1,y) + f(x,y+1) - f(x,y-1)，其中 f 代表输入的值。这种计算方法虽然是一种近似，但在实时渲染中已经足够精确。

在实际应用中，DDXY 节点常用于边缘检测、细节增强、抗锯齿处理和各种屏幕空间效果。它能够敏锐地捕捉到图像中值发生剧烈变化的区域，这些区域通常对应着物体的边缘、高光区域或其他视觉上重要的特征。

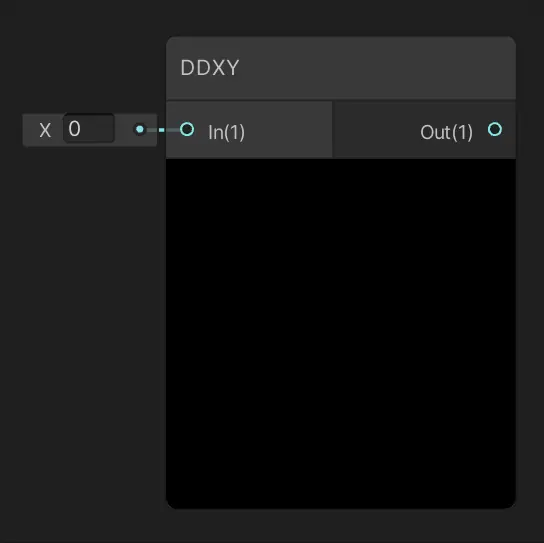

端口

DDXY 节点的端口设计简洁但功能强大，它包含一个输入端口和一个输出端口，两者都支持动态矢量类型。

输入端口 In 接受动态矢量类型的输入值，这意味着它可以处理 float、float2、float3 或 float4 等多种数据类型。这种灵活性使得 DDXY 节点能够适应各种不同的着色器需求。输入值可以是纹理坐标、颜色信息、法线数据或任何其他需要在屏幕空间中分析变化率的数值。当输入为多维矢量时，DDXY 会分别计算每个分量的偏导数之和，并返回相同维度的结果。
输出端口 Out 提供与输入相同类型的动态矢量输出，包含计算得到的偏导数值。输出值的每个分量都代表了对应输入分量在屏幕空间中的变化率总和。较高的输出值通常表示输入值在该像素区域变化剧烈，而较低的值则表示相对平缓的区域。理解这些输出值的含义对于正确使用 DDXY 节点至关重要，因为它们直接反映了输入数据在屏幕空间中的变化特征。

端口之间的数据类型传递保持了一致性，这意味着如果你输入一个 float3 类型的值，输出也会是 float3 类型，每个分量都独立计算了对应的偏导数之和。这种设计使得节点可以无缝集成到现有的着色器连接中，而不需要额外的类型转换节点。

生成的代码示例

在 Shader Graph 背后，DDXY 节点会被编译成相应的 HLSL 代码。理解这些生成的代码有助于我们更深入地掌握节点的运作机制和优化可能性。

以下示例代码表示此节点的一种可能结果：

scss 复制代码

void Unity_DDXY_float4(float4 In, out float4 Out)
{
    Out = ddxy(In);
}

这段代码展示了一个典型的 DDXY 函数实现，它接受一个 float4 类型的输入参数 In，并通过 HLSL 内置的 ddxy() 函数计算偏导数，然后将结果存储在输出参数 Out 中。

在实际的着色器编译过程中，ddxy() 函数的具体实现取决于目标平台和图形 API。在大多数现代图形 API 中，如 DirectX 和 Vulkan，ddxy() 对应于特定的着色器指令，能够高效地计算屏幕空间导数。

在 DirectX HLSL 中，ddx() 和 ddy() 函数分别计算水平方向和垂直方向的偏导数，而 ddxy() 通常是这两者之和的优化实现。
在 OpenGL GLSL 中，类似的功能通过 dFdx() 和 dFdy() 函数实现，而 fwidth() 函数则提供了与 ddxy() 类似的功能，计算的是绝对值的和而非单纯的和。

理解这些底层差异有助于我们在跨平台开发时预见可能的问题和性能差异。虽然 Shader Graph 为我们抽象了这些平台差异，但在优化和调试时，了解底层机制仍然非常有价值。

DDXY 节点的实际应用

DDXY 节点在着色器开发中有着广泛的应用场景，以下是几个常见的应用示例：

屏幕空间边缘检测

边缘检测是 DDXY 节点最经典的应用之一。通过计算纹理坐标或颜色值的屏幕空间导数，我们可以识别出图像中物体的边缘区域。

将纹理坐标连接到 DDXY 节点的输入端口
计算得到的偏导数会在高频区域（如边缘）产生较大的值
将这些值用作边缘蒙版，可以创建各种轮廓效果
结合阈值控制，可以调整边缘检测的灵敏度

这种方法比传统的卷积边缘检测（如 Sobel 算子）更加高效，因为它直接利用硬件加速的导数计算，而不需要额外的纹理采样和加权计算。

动态细节增强

在表面着色器中，我们经常需要根据观察距离或屏幕空间频率调整细节层次。DDXY 节点可以帮助我们实现自适应的细节控制。

计算纹理坐标的屏幕空间导数
根据导数大小决定使用哪一层 Mipmap 或是否添加额外细节
在近距离观察时显示更多细节，远距离时简化细节
这种方法可以有效减少远处物体的纹理闪烁和性能开销

几何边缘高光

通过计算法线或深度值的屏幕空间导数，我们可以检测几何边缘并添加高光效果，增强物体的立体感。

将世界空间法线或深度值连接到 DDXY 节点
在几何边缘处会产生较高的导数值
使用这些值控制边缘高光的强度和颜色
创建出类似于卡通渲染或技术可视化的效果

自适应抗锯齿

在某些情况下，我们可以使用 DDXY 节点实现自适应的抗锯齿策略，根据屏幕空间频率调整抗锯齿强度。

计算颜色的屏幕空间导数
在高频区域应用更强的抗锯齿
在平滑区域减少抗锯齿以保持清晰度
这种方法可以在保持性能的同时提高视觉质量

性能考虑和最佳实践

虽然 DDXY 节点功能强大，但在使用时也需要考虑性能影响和最佳实践：

DDXY 节点的计算成本相对较高，因为它需要访问相邻像素的信息
在移动平台上，应谨慎使用 DDXY 节点，特别是在低端设备上
避免在复杂的循环或条件分支中频繁使用 DDXY
考虑使用更简单的近似方法替代 DDXY，如果精度要求不高
合理选择输入数据的类型，使用较低精度的浮点数可以减少计算开销

常见问题和解决方案

在使用 DDXY 节点时，开发者可能会遇到一些常见问题：

节点在顶点着色器中不可用：这是由 DDXY 的底层实现机制决定的，只能将其用于像素着色器阶段
导数计算不准确：在极端情况下，如非常陡峭的角度或极小的三角形，导数计算可能出现不准确的情况
平台兼容性问题：虽然 Shader Graph 尽力抽象平台差异，但在某些老旧设备上可能仍然存在兼容性问题

对于这些问题，通常的解决方案包括使用替代的数学方法、添加边界条件检查或提供降级方案。
