JL杰理AC696N开发板常见问题FAQ-问题6:为什么提示“key 不匹配”?杰理的蓝牙芯片的key是什么?以及该如何添加key? 杰理key文件原理?

引言

做杰理蓝牙音频系列芯片开发 ,第一次编译下载时,可能会遇到一个报错提示:"KEY不匹配"。很多新手一脸懵:key是什么?为什么要加?怎么加?其实这是杰理芯片的一套软件授权保护机制。本文以JL杰理AC696N开发板 为例,解释key的原理和添加方法,帮你快速解决下载失败的问题。


JL杰理AC696N开发板常见问题FAQ-问题6:下载程序提示"KEY不匹配"如何处理?

一、问题现象

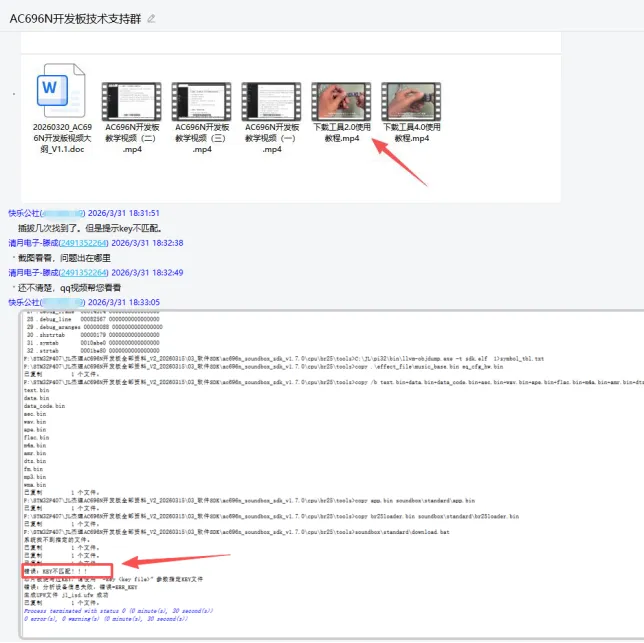

在PC上编译工程通过,使用下载工具烧录程序到开发板时,提示:"KEY不匹配",下载失败。

二、原因分析

杰理的蓝牙芯片内置了KEY(密钥)验证机制。芯片出厂时已经烧录了某个KEY,而你编译的固件中如果没有包含对应的KEY,或者KEY不匹配,就会报错。

具体到AC696N开发板:

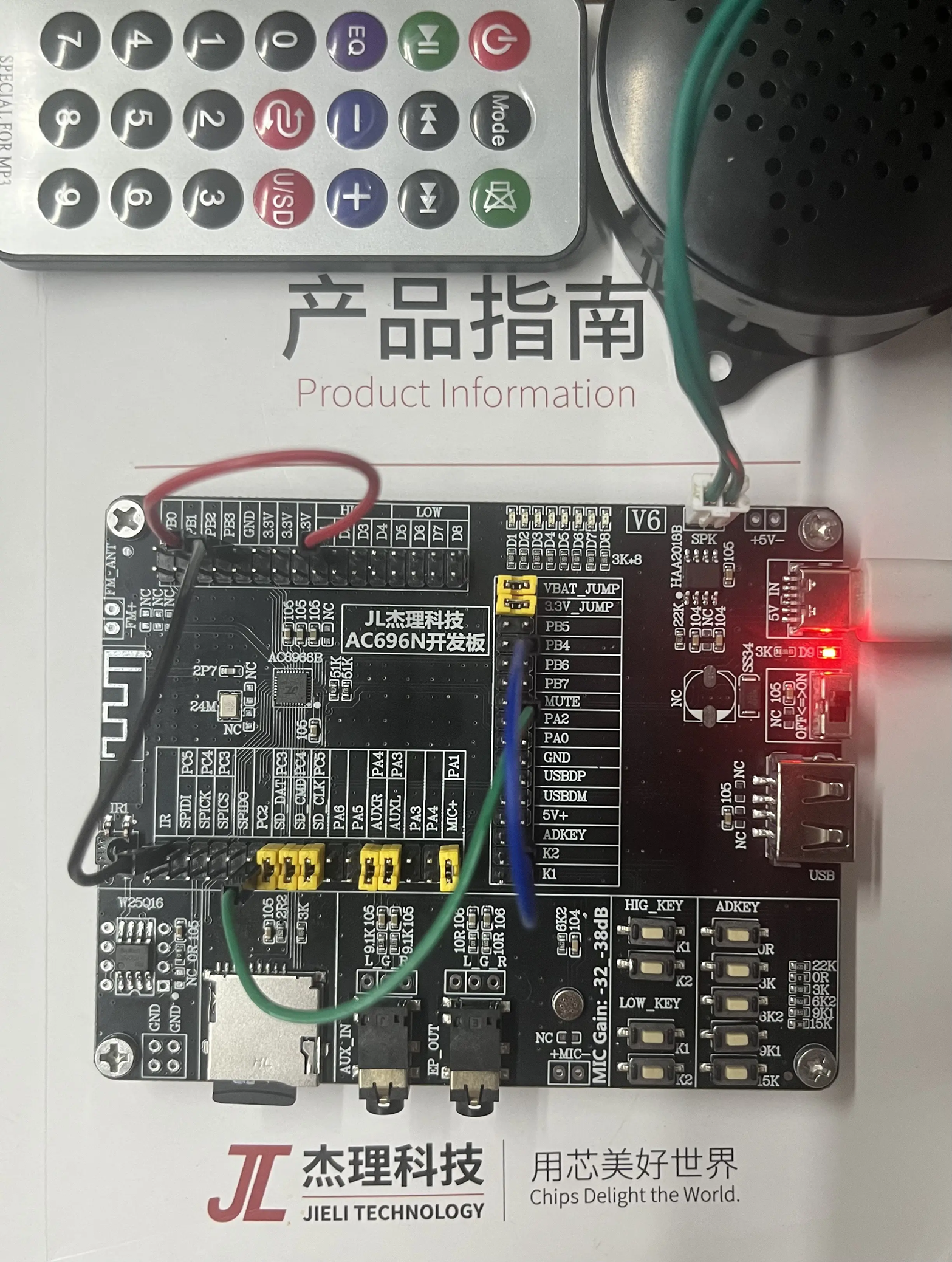

  • 开发板出厂时已经烧录了一个demo程序,芯片内部已有KEY
  • 资料包中提供了4个SDK,其中第一个 ac696n_soundbox_sdk_v1.7.0.zip 是原厂公版SDK,不带KEY文件
  • 如果直接编译这个公版SDK并下载到开发板,就会出现"KEY不匹配"

三、解决方法:添加KEY文件

步骤1:找到KEY文件

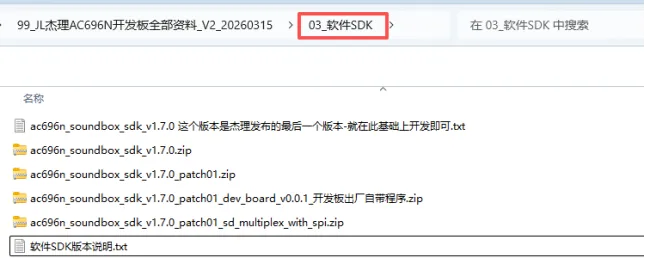

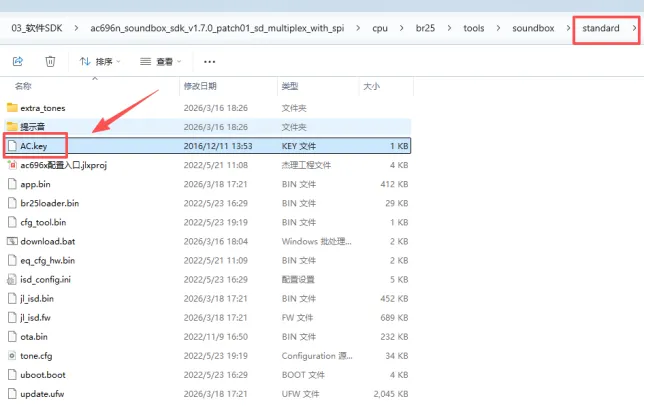

在资料包的 03_软件SDK 文件夹中,其他几个SDK(patch01等)已经包含了正确的KEY文件 。推荐直接使用这些带KEY的SDK进行开发。

如果你坚持使用公版SDK,需要手动添加KEY文件。KEY文件通常由杰理官方或方案商提供,与芯片一一对应。

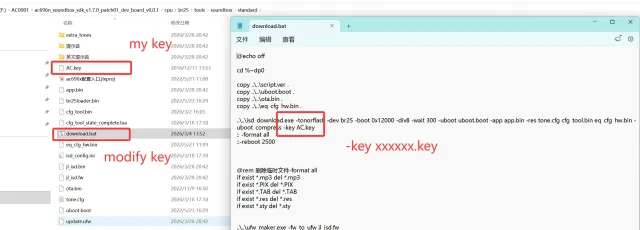

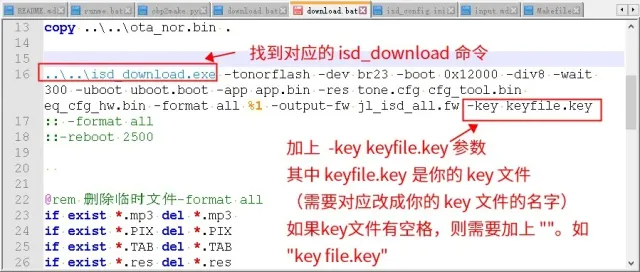

步骤2:添加KEY到工程

具体操作请观看视频教程:

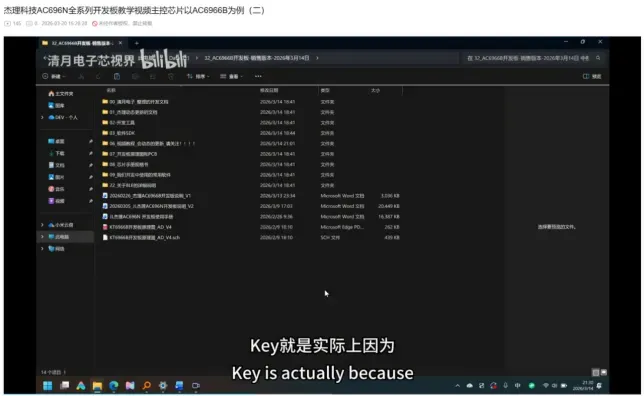

  • 视频2 :《杰理科技AC696N全系列开发板教学视频主控芯片以AC6966B为例(二)》
  • 从第6分钟开始,有详细的添加KEY操作演示
步骤3:重新编译下载

添加KEY后,重新编译工程,再用下载工具烧录,就不会再提示KEY不匹配了。

四、关于KEY的深入理解

  • KEY是什么?

可以理解为芯片的"软件锁"。每个芯片出厂时内部有一个唯一的KEY,或者量产时由厂家统一烧录。固件编译时需要加入匹配的KEY才能正常运行。

  • 为什么要这样设计?

保护方案商的软件成果,防止固件被非法复制到其他芯片上运行。

  • 想了解更多原理?

可以搜索《杰理的蓝牙芯片的key是什么?以及该如何添加key_杰理key文件原理》等专门文章学习。

五、注意事项

  • 如果你从非官方渠道获取SDK,或者用错SDK版本,很可能不带KEY,导致下载失败
  • 建议直接从资料包中的 03_软件SDK 文件夹选取带KEY的SDK开始开发
  • 视频教程是新手最快捷的学习途径,先看视频再操作

总结

"KEY不匹配"是杰理芯片的授权保护机制触发的正常提示,不是硬件故障。解决方法是:使用资料包中带KEY的SDK,或手动添加KEY文件到公版SDK中。对于杰理AC6966B开发板 的初学者,在做蓝牙音箱方案开发、蓝牙BLE透传手机APP控制等方案开发时,建议直接使用 patch01 及以后的SDK版本,避免踩坑。记住:每次编译下载前,确保工程中包含了与芯片匹配的KEY文件。
