策略路由PBR链路选路实验（涉及vlan间路由和高级acl配置）

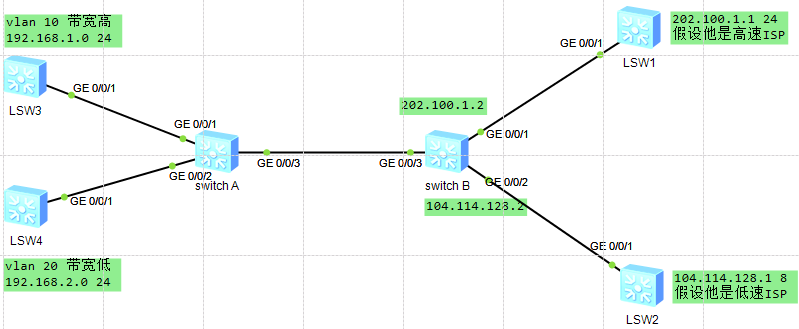

*公司内部有两个网段，高速网段vlan10：192.168.1.0，低速网段vlan20：192.168.2.0，使用三层交换机SwitchB实现vlan间路由。要求：高速网段使用高速链路202.100.1.1访问互联网，低速网段使用低速链路104.114.128.1访问互联网。*

*配置命令如下：*

1、开始

SwitchB>system-view

SwitchB

2、创建高级acl规则3000，实现高速网段192.168.1.0 /24和低速网段192.168.2.0 /24 之间的双向通信。

$SwitchB$ acl 3000

$SwitchB-acl-adv-3000$ rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

$SwitchB-acl-adv-3000$ rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

$SwitchB-acl-adv-3000$ quit

3、创建高级acl规则3001和3002。3001允许不去低速网段的高速网段流量通过。3002允许不去高速网段的低速网段流量通过。

$SwitchB$ acl 3001

$SwitchB-acl-adv-3001$ rule deny ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

$SwitchB-acl-adv-3001$ rule permit ip source 192.168.1.0 0.0.0.255

$SwitchB-acl-adv-3001$ quit

$SwitchB$ acl 3002

$SwitchB-acl-adv-3002$ rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

$SwitchB-acl-adv-3002$ rule permit ip source 192.168.2.0 0.0.0.255

$SwitchB-acl-adv-3002$ quit

4、创建流分类c0，c1，c2。设置其匹配规则：c0：匹配高速网段和低速网段通信的流量。c1：匹配来自高速网段的流量。c2：匹配来自低速网段的流量。

$SwitchB$ traffic classifier c0 operator or

$SwitchB-classifier-c0$ if-match acl 3000

$SwitchB-classifier-c0$ quit

$SwitchB$ traffic classifier c1 operator or

$SwitchB-classifier-c1$ if-match acl 3001

$SwitchB-classifier-c1$ quit

$SwitchB$ traffic classifier c2 operator or

$SwitchB-classifier-c2$ if-match acl 3002

$SwitchB-classifier-c2$ quit

5、创建三个流行为以处理数据包。（流行为b0：流量允许通过。流行为b1：流量重定向到高速链路202.100.1.1。流行为b2：流量重定向到低速链路104.114.128.1）

$SwitchB$ traffic behavior b0

$SwitchB-behavior-b0$ permit

$SwitchB-behavior-b0$ quit

$SwitchB$ traffic behavior b1

$SwitchB-behavior-b1$ redirect ip-nexthop 202.100.1.1

$SwitchB-behavior-b1$ quit

$SwitchB$ traffic behavior b2

$SwitchB-behavior-b2$ redirect ip-nexthop 104.114.128.1

$SwitchB-behavior-b2$ quit

6、创建一个名为p1的流策略，将之前定义好的流分类（c0、c1、c2）用于管理流行为（b0，b1，b2）。

高速网段和低速网段通信的流量允许通过（c0对b0）。

来自高速网段的流量重定向到高速链路（c1对b1）。

来自低速网段的流量重定向到低速链路（c2对b2）

$SwitchB$ traffic policy p1

$SwitchB-trafficpolicy-p1$ classifier c0 behavior b0

$SwitchB-trafficpolicy-p1$ classifier c1 behavior b1

$SwitchB-trafficpolicy-p1$ classifier c2 behavior b2

$SwitchB-trafficpolicy-p1$ quit

7、将流策略p1应用到交换机的流量入口0/0/3端口。

$SwitchB$ interface GigabitEthernet 0/0/3

$SwitchB-GigabitEthernet0/0/3$ traffic-policy p1 inbound

8、结束

$SwitchB-GigabitEthernet0/0/3$ return

SwitchB>
