使用VSCode开发嵌入式开发详细教程——步骤二项目实战

1、打开stm32cubemx，并且创建一个项目，这里不做赘述，配置好之后，切到project manager页面

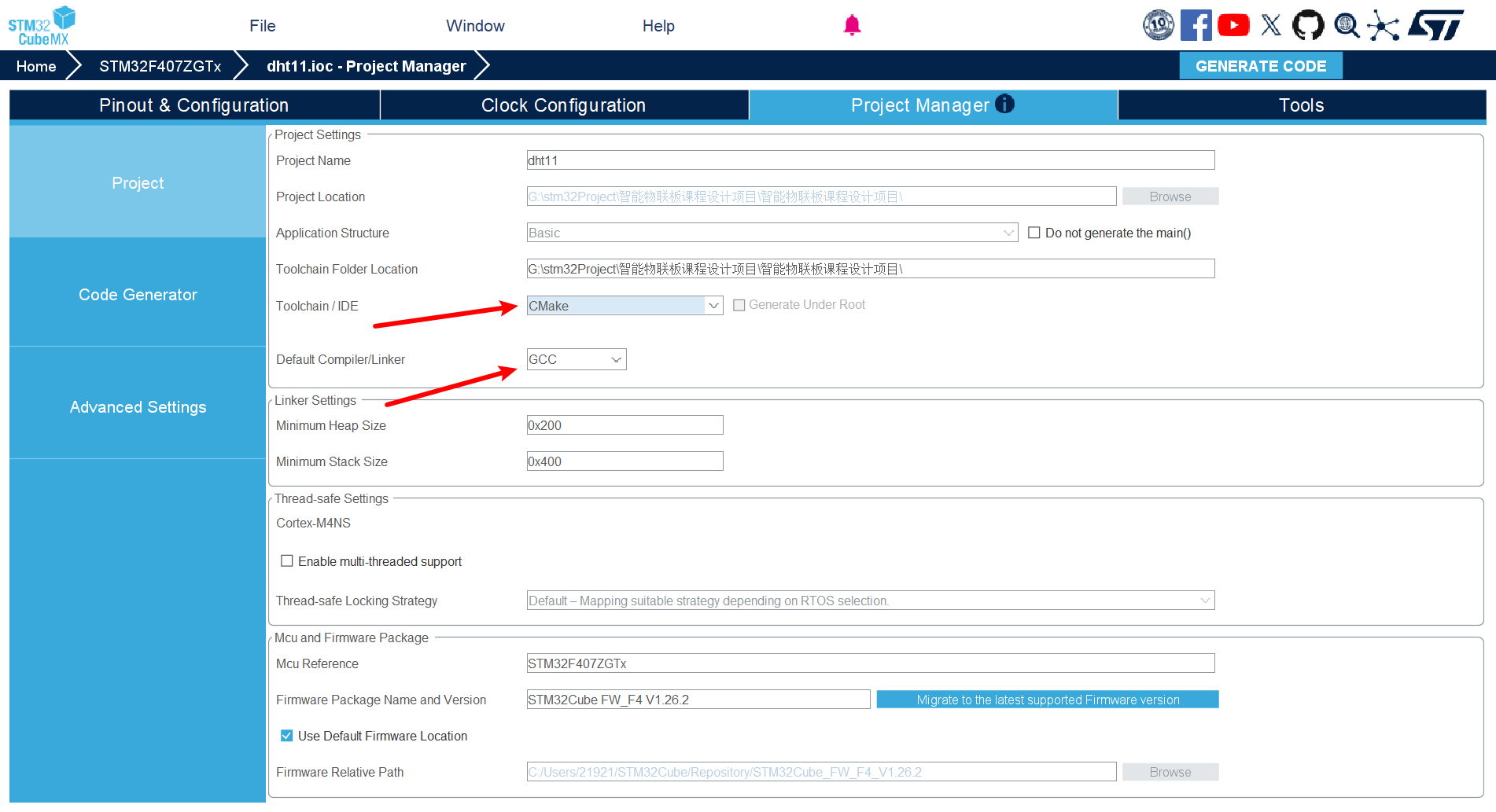

一定注意tool chain要选择cmake，因为我们后续要用到

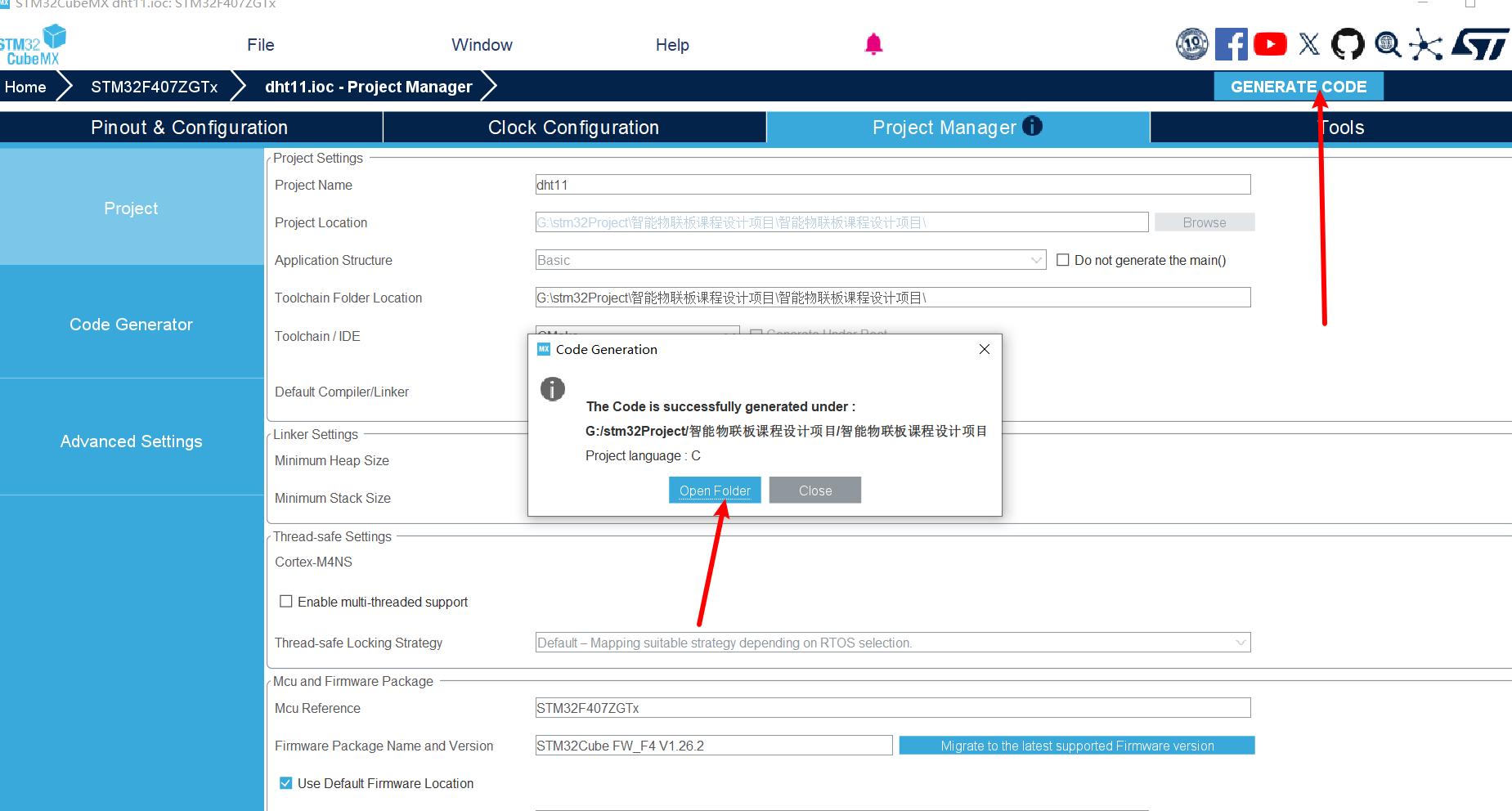

然后生成代码，用vscode打开文件夹

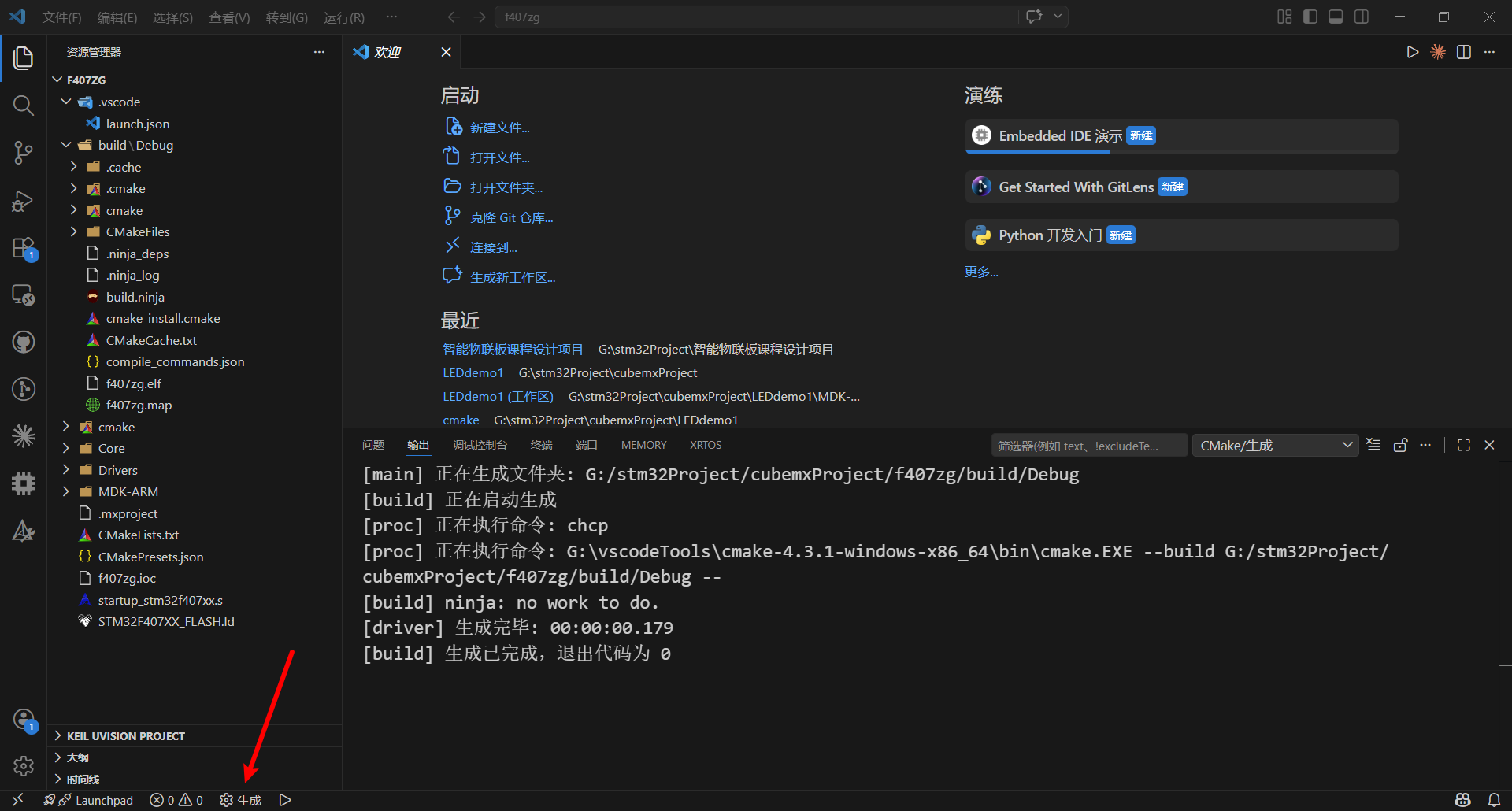

打开项目后，点击左下角的生成，生成完毕成功会是和我的输出一致

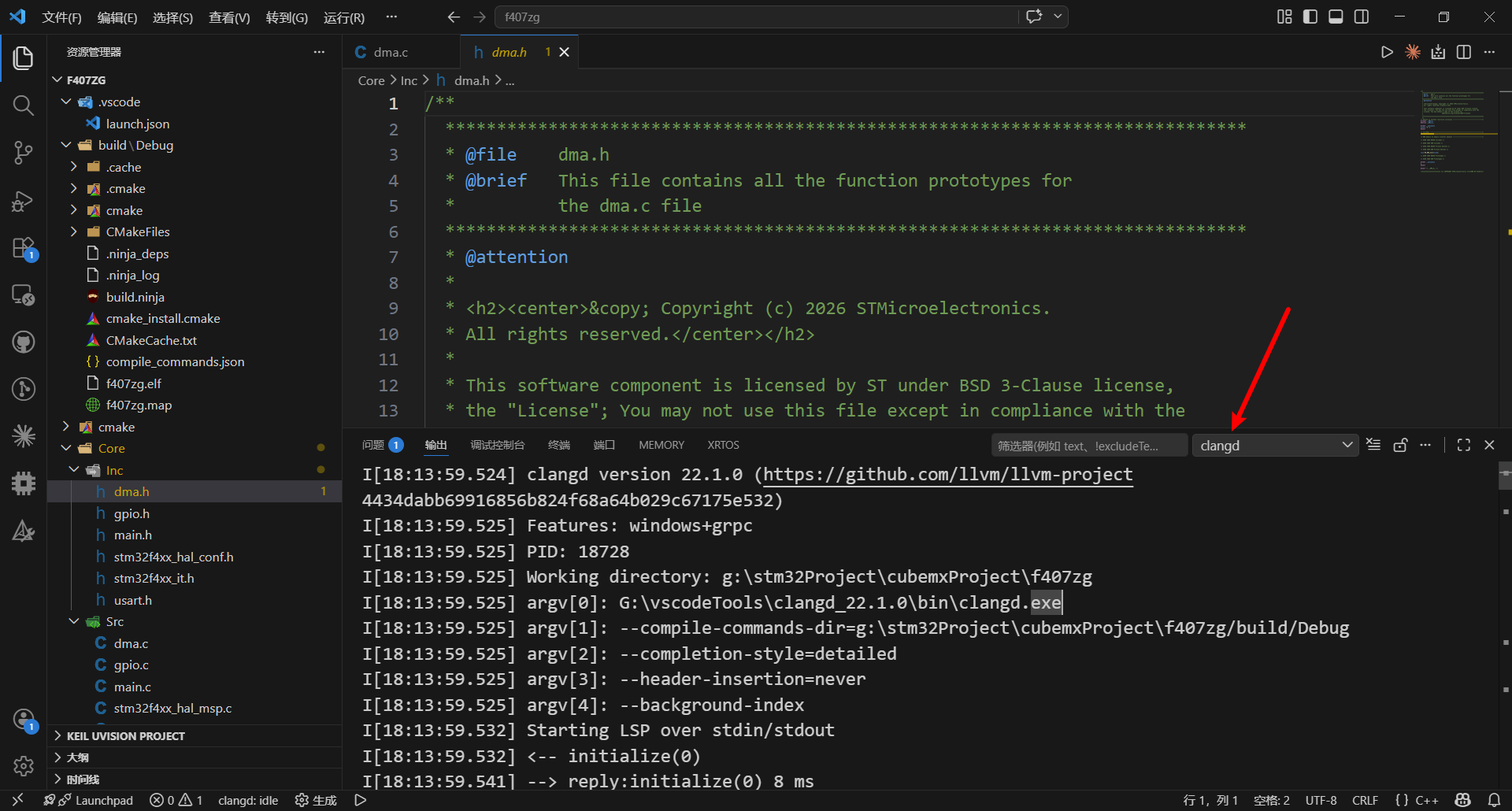

然后可以切换到clangd的输出信息，查看有没有报错，点开一些代码文件，看看有没有红色波浪号报错的信息

如果没有问题，就进行下一步

运行与调试

第一步：创建调试配置 (launch.json)

当软硬件准备就绪后，需要在项目中创建调试配置文件。

在 VSCode 里打开你的项目文件夹。

点击左侧的 "运行和调试" 图标 (或按快捷键 Ctrl+Shift+D)。

点击 "创建 launch.json 文件"，在弹出的选择环境列表中，选择 Cortex-Debug。

VSCode 会自动生成一个== .vscode/launch.json== 文件。你需要用以下内容进行配置。其中大部分是固定字段，你只需重点关注并修改注释 // 请修改为你的实际值对应的几项。

bash 复制代码

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug with OpenOCD",        // 配置名称，可自定义
            "type": "cortex-debug",             // 调试器类型，固定为cortex-debug
            "request": "launch",                // 请求类型，固定为launch
            "servertype": "openocd",            // 后端服务器类型，使用OpenOCD
            "cwd": "${workspaceFolder}",        // 调试器工作目录，项目根目录
            "executable": "${workspaceFolder}/build/Debug/YOUR_PROJECT_NAME.elf", // 请修改：指向你的.elf文件路径[reference:8]
            "device": "STM32F407ZG",            // 请修改：填入你的具体芯片型号
            "configFiles": [                    // OpenOCD配置文件
                "interface/stlink.cfg",         // 请修改：根据你的调试器选择，如stlink-v2.cfg, jlink.cfg等[reference:9]
                "target/stm32f4x.cfg"          // 请修改：根据你的芯片系列选择，如stm32f1x.cfg[reference:10]
            ],
            "svdFile": "${workspaceFolder}/YOUR_CHIP.svd", // 可选：SVD文件路径，用于查看外设寄存器值
            "gdbPath": "arm-none-eabi-gdb",     // GDB客户端路径，通常已在PATH中
            "runToEntryPoint": "main"           // 启动后自动在main函数入口处停下
        }
    ]
}

需要你手动修改的地方

executable: 这是最重要的路径，请务必指向 CMake 编译生成的 .elf 文件，不是 .bin 或 .hex 文件。路径通常是 ${workspaceFolder}/build/Debug/你的项目名.elf。

device: 替换为你的芯片型号，例如 STM32F103C8 或 STM32F407ZG。

configFiles: OpenOCD 的配置文件。这些文件位于你安装的 OpenOCD 目录下的 scripts/ 文件夹里。

调试器配置 (interface/)：根据你使用的调试器选择，例如 stlink-v2.cfg, jlink.cfg, cmsis-dap.cfg 等。

目标芯片配置 (target/)：根据你的芯片系列选择，例如 stm32f1x.cfg, stm32f4x.cfg

配置完之后，点击左上角的绿色三角即可开启调试功能。

如果输出有任何报错，请把报错信息完整的发给deepseek
