在电子制作和PCB设计中，"接地"看似是最基础、最不起眼的环节，却常常成为决定项目成败的关键。很多时候，我们花大量时间选型芯片、优化电路，最终却被恼人的噪声、干扰困扰，而根源往往就藏在"接地"这一步。最近我在调试MP3解码模块时，就深刻体会到了单点接地的重要性------一个看似微小的接地疏忽，直接导致整个音频输出充满滋滋的电流声，甚至能听到单片机工作的数字干扰声，排查许久才发现，问题的核心就是没有实现严格的单点接地，导致外部单片机的数字干扰直接串入了MP3模块的模拟地中。
今天，就以这个实际案例为切入点，和大家聊聊单点接地的重要性、适用场景，以及具体的实现方式，尤其是PCB设计中的实操技
一、 问题的产生 ：

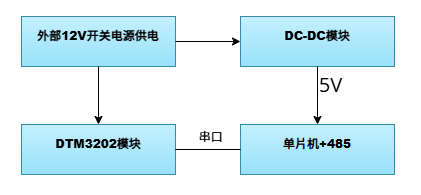

先和大家详细说说我遇到的问题：在很久之前我设计了一个DTM3202转RS485的电路板，硬件结构如下：巧，希望能帮大家避开我踩过的坑，让电路更稳定、干扰更少。
可以看到DTM模块使用的是12V的开关电源供电，我的单片机使用的是经过DCDC模块把12V转为5V的供电。这块板子一直被使用着，没有遇到任何的问题。

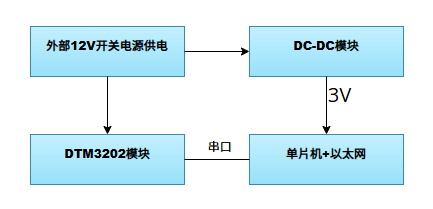

后来因为设备升级需要将这个板子的485改为以太网，我就按照这个硬件结构设计了以太网接口的板子。硬件结构几乎一样：
但是在不久之后用户反馈使用时发现，经过功放的喇叭里总有明显的底噪，滋滋的电流声。当时我怀疑是功放引入的杂音，但是用户说在使用485接口的模块时没有问题！
这里面的唯一变量就是我画的两块板子，所以可以确定，是我的板子导致的噪声。这时为了解决问题我也在自己的家里使用功放进行了实验，发现我的家里并没有出现杂音！现在又出现问题了，我和用户的不同之处是我们的电源不同，功放也不同。这时由于对比实验的变量不唯一，导致调查陷入了僵局，好在DTM3202模块有耳机孔，我和用户同时使用耳机孔听效果，发现他那里还有杂音，我这里没有。说明使用的电源也会造成杂音。

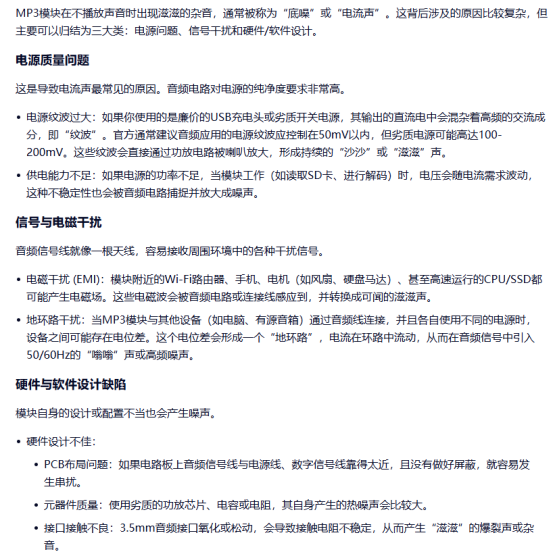

我查了一下资料，这种杂音通常叫做底噪，可能的原因有电源，信号干扰，硬件设计。首先第二个时间能够看出电源是原因之一，但是仍然不能解释为什么485版本的板子没有底噪问题，因为在用户那里485版本的和以太网版本使用的电源是同一个。也就是说我的以太网的版本可能是由于信号干扰或者硬件缺陷，那么就逐一分析，首先是信号干扰，以太网的干扰确实要比大，但是如果是信号干扰的原因不论在什么环境下都应该会有底噪，但是在我家里的没有，说明这个原因被排除，同时也排除了软件的原因。那就剩下硬件设计了。
从上面的硬件结构中可以看出，两个板子几乎一模一样，但是我突然想起来这两个板子的DCDC模块不一样，新画的以太网的板子使用的是大厂的DCDC模块，按道理应该会更好才对？这时我想起来由于485的板子画了都快8年了，当时的DCDC模块选用的是一个可调的模块，为了能够在生产时保证不会由于模块不是5V输出导致接直接上电烧坏单片机，我做了一个VCC和GND的短接电阻，在板子完成PCBA时这两个短接电阻是不焊接的，需要进行下一个工艺，调整电源模块输出电压，调整后给模块封胶。然后再焊接上这两个电阻。供电链路如下：
这两个调试的0欧电阻缺变相的变成了MP3模块与单片机的单点接地点了！
在新设计的以太网板子中使用了固定电压输出的DCDC模块，所以也就不需要这个调压的步骤，也就没有加这两个0欧电阻。理论上只要采购没错就不会烧单片机。我当时为了方便布线，将MP3模块的地（音频输出GND）、单片机的数字地（MCU GND）、电源地直接铺铜在了一起，形成了"多点共地"。而单片机属于强数字干扰源，其工作时产生的数字方波噪声、开关干扰，会顺着地线形成的回路，直接串入MP3模块的模拟地中------音频信号本身非常微弱，一旦被数字干扰污染，就会以噪声的形式体现在输出端，这就是典型的"数模地不分"导致的地环路干扰。
这个案例让我深刻意识到：对于数模混合电路（比如音频模块+单片机、传感器+MCU等），单点接地不是"可选项"，而是"必选项"。
二、核心认知：为什么单点接地如此重要？
要理解单点接地的重要性，首先要明白"地"的本质------地不仅是电路的参考电位（0V），更是电流的回流路径。在电子设备中，不同类型的电路（数字电路、模拟电路、功率电路）产生的电流特性不同：数字电路的电流是脉冲式的、高频的，容易产生干扰；模拟电路的电流是连续的、低频的，对干扰极其敏感；功率电路的电流较大，容易在地上产生压降。
如果采用多点接地，不同回路的电流会在地上形成多个回流路径，产生"地环路"------当两个不同区域的地电位存在差异时，就会产生环路电流，这个电流会通过地线串入敏感电路（比如模拟电路、音频电路），形成干扰；同时，数字电路的高频干扰会通过地线直接耦合到模拟电路，导致信号失真、噪声增大，就像我遇到的MP3模块问题一样。
而单点接地的核心作用，就是**将所有电路的地电位统一到一个参考点上，消除地环路，阻断干扰的传播路径**。通过单点连接，所有回路的电流都通过同一个参考点回流，避免了不同区域地电位的差异，从而减少数字干扰对模拟电路、敏感电路的影响，让电路工作更稳定、信号更纯净。
简单来说：单点接地，就是给所有电路的"地"找一个唯一的"归宿"，避免它们各自为战、互相干扰。
三、单点接地的方式方法：不同场景，不同选择
单点接地并非只有一种实现方式，需要根据电路的类型、规模，选择合适的连接方式。常见的单点接地分为以下3种，大家可以根据自己的项目场景对应选择：
1. 单点串联接地（适合简单、低频电路）
这种方式是将所有电路的地端，依次串联到同一个参考点上（通常是电源的地端）。比如，模拟电路的地→数字电路的地→功率电路的地→电源地，所有地最终通过一个点连接到电源负极。
优点：布线简单、成本低，适合低频（<1MHz）、小电流、干扰小的简单电路，比如小型传感器模块、简易单片机电路。
缺点：不同电路的地电流会相互影响，比如功率电路的大电流会在地上产生压降，影响模拟电路和数字电路的参考电位，因此不适合数模混合、大功率、高频电路。
2. 单点星形接地（推荐：数模混合、高频电路）
这是最常用、最推荐的单点接地方式，尤其适合数模混合电路（比如我的MP3+单片机项目）。其核心是：设置一个"公共接地点"（通常是电源地），所有电路的地端（模拟地、数字地、功率地）都单独走线，直接连接到这个公共接地点，互不串联、互不干扰。
优点：每个电路的地回流路径独立，避免了不同回路电流的相互干扰，能有效隔离数字干扰和模拟干扰，适合高频（>1MHz）、数模混合、敏感电路（音频、传感器）。
缺点：布线相对复杂，需要单独规划各条地线的走向，避免地线交叉、过长。
重点提醒：我的MP3模块问题，就是采用了星形单点接地解决的------将MP3的模拟地、单片机的数字地、电源地，分别单独走线，最终都连接到电源入口的公共接地点，彻底阻断了数字干扰向模拟地的串入。
3. 单点汇流排接地（适合大型、多模块电路）
对于大型设备、多模块电路（比如工业控制板、多传感器系统），可以采用汇流排接地。在PCB上设计一条粗的铜箔作为"接地汇流排"（相当于公共接地点的延伸），所有模块的地端都连接到汇流排上，汇流排再通过一个单点连接到电源地。
优点：接地可靠、便于布线和维护，能有效分散大电流，避免地电位偏移，适合多模块、大功率电路。
缺点：汇流排需要足够粗，占用PCB空间较多，设计时需要合理规划汇流排的位置。
四、PCB设计中的单点接地实操技巧（重点！）
很多时候，我们知道要做单点接地，但PCB布线不当，依然会出现干扰问题。结合我的经验，分享几个PCB设计中单点接地的关键实操技巧，尤其是数模混合电路的布线要点，帮大家避开常见误区。
1. 先划分地平面：模拟地、数字地分开布局
在PCB设计初期，就要明确划分"模拟区域"和"数字区域"：将MP3模块、音频输出、运放等模拟电路，集中布局在PCB的一个区域；将单片机、串口、逻辑电路等数字电路，集中布局在另一个区域。对应的，模拟地和数字地也要分开规划，各自形成独立的地平面（或粗铜箔），避免交叉重叠。
比如我的MP3项目，我将MP3模块和音频接口放在PCB左侧（模拟区域），单片机和控制电路放在右侧（数字区域），模拟地和数字地各自走粗铜箔，互不交叉，从布局上减少干扰。
2. 地线布线：短、粗、直，避免环路
地线的布线原则是"短、粗、直"，尽量缩短地线长度，减少地线的电阻和电感，避免形成地环路：
- 地线宽度：模拟地、数字地的铜箔宽度建议≥1mm（电流较大时可增加到2-3mm），接地汇流排宽度建议≥3mm，确保电流顺利回流，减少地压降。
- 布线走向：地线尽量走直线，避免迂回、弯曲，更不要形成闭环（闭环会形成地环路，加剧干扰）。
- 避免地线共用：模拟地和数字地的布线要分开，不要共用一段铜箔，即使最终要连接到同一个接地点，也要各自单独走线，直到公共接地点再汇合。
3. 单点连接：仅在电源入口实现共地
这是单点接地的核心实操要点：模拟地、数字地、功率地，只能在"公共接地点"实现单点连接，这个公共接地点通常选择在电源的负极入口处（比如线性稳压芯片的GND引脚处）。
禁忌：不要在多个位置将模拟地和数字地连接在一起，比如既在电源处连接，又在某个模块处连接，这样会形成多点共地，导致地环路干扰------这正是我最初踩的坑。
实操建议：在PCB上，将模拟地和数字地的铜箔延伸到电源入口处，用一个焊盘或一段短铜箔连接在一起，形成唯一的共地点，其他位置严格分开。
4. 敏感电路的接地细节
对于音频、传感器等敏感模拟电路，接地设计还要更细致：
- 模拟电路的接地焊盘要尽量靠近芯片的GND引脚，减少地线长度，避免干扰耦合。
- 音频输出的地线，不要和电源线、数字信号线平行走线，避免被干扰；如果必须交叉，尽量采用垂直交叉，减少干扰耦合面积。
- 在模拟地和数字地的连接点附近，可以并联一个0.1μF的陶瓷电容，滤除高频干扰，进一步稳定地电位。
5. 避开常见误区
误区1：认为"接地越多越好"------多点接地会形成地环路，反而加剧干扰，尤其是高频电路。
误区2：地线太细------地线过细会导致电阻增大，电流通过时产生压降，形成地电位差，引发干扰。
误区3：模拟地和数字地交叉布线------交叉的地线会形成耦合，数字干扰会通过分布电容串入模拟地。
6. 单点接地的器件选择
我也是查了一些资料，给出了主要有电阻和磁珠两种，磁珠效果好，但是磁珠需要调整参数，也就是磁珠在100Mhz时的等效电阻值，在不同的场景下可能需要的不同值。
我看了资料后总结如下，电阻0-20欧都行，对于普通的低速板子区别不大，封装0603,0805都行，因为单点接地一般不会有大电流流过，所以直接备料0欧0805，适用于大部分普通电子爱好者；磁珠30-60欧基本能满足大部分需求，直接备料60欧0805，适用于大部分普通电子爱好者。
五、总结：接地设计，细节决定成败
回到我最初遇到的MP3模块噪声问题，本质上就是忽略了单点接地的重要性，导致数模地不分、干扰串入。而仅仅通过调整接地方式，将模拟地和数字地实现单点星形接地，就彻底解决了噪声难题------这足以说明，接地设计虽然基础，却直接决定了电路的稳定性和抗干扰能力。
对于电子爱好者和工程师来说，单点接地不是一句口号，而是需要落实到PCB设计每一个细节的实操原则：划分地平面、单独走线、单点共地、地线短粗直，这些看似简单的操作，能帮我们避开80%的干扰问题。
最后提醒大家：不同电路的接地需求不同，没有绝对"万能"的接地方式，但单点接地是数模混合、敏感电路的最优选择。在设计PCB时，多花一点时间规划接地，就能避免后期调试时被噪声、干扰困扰，让项目更顺利落地。
如果大家也遇到过类似的接地干扰问题，或者在PCB设计中对单点接地有疑问，欢迎在评论区交流探讨，一起避坑、一起进步！
题外话：后来客户选择了最简单快捷的方法，更换了一批质量好的电源，问题解决。
