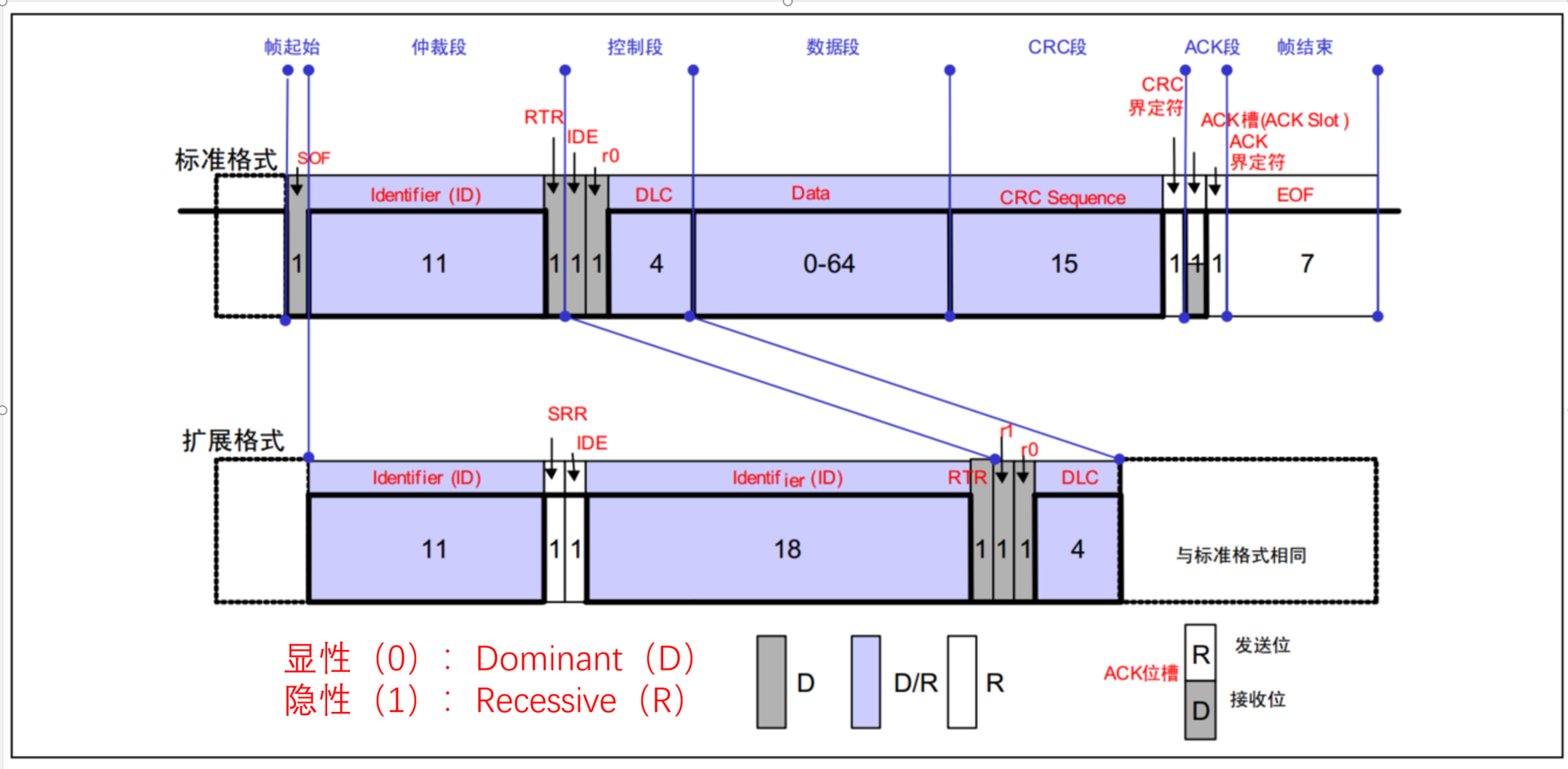

CAN 数据帧（Data Frame） 是 CAN 总线最核心、最常用的报文类型，用于节点间传输有效数据。数据帧如下图

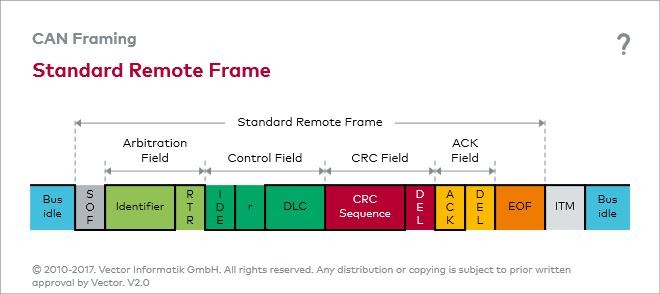

CAN2.0A 标准帧
一、整体结构
一帧由 7 个字段 组成：SOF → 仲裁段 → 控制段 → 数据段 → CRC 段 → ACK 段 → EOF
二、逐字段详解
1. 帧起始 (SOF)
- 1 位 ，显性位（逻辑 0）
- 作用：标志帧开始，同步所有节点时钟
2. 仲裁段 (Arbitration Field)
- 12 位（标准帧）
- ID (11 位) ：
- 报文唯一标识，决定优先级
- ID 越小，优先级越高
- RTR (1 位) ：
- 0 = 数据帧（发送数据）
- 1 = 远程帧（请求数据）
3. 控制段 (Control Field)
- 6 位
- IDE (1 位) ：
- 0 = 标准帧（11 位 ID）
- 1 = 扩展帧（29 位 ID）
- r0 (1 位) ：保留位，固定为 0
- DLC (4 位) ：数据长度码
- 取值 0~8，表示数据场字节数
4. 数据段 (Data Field)
- 0~8 字节（0~64 位）
- 作用：承载实际传输数据
- 规则：高位字节先发送（MSB first）
5. CRC 段 (CRC Field)
- 16 位
- 15 位 CRC 校验码：从 SOF 到数据场计算
- 1 位 CRC 界定符：隐性位（1）
- 作用：检测传输错误
6. ACK 段 (ACK Field)
- 2 位
- ACK 槽 (1 位) ：
- 发送方发 隐性位（1）
- 接收正确 → 拉低为 显性位（0） → 应答成功
- ACK 界定符 (1 位)：隐性位（1）
7. 帧结束 (EOF)
- 7 位 ，全为 隐性位（1）
- 作用：标志帧结束
三、标准帧 vs 扩展帧
- 标准帧 (CAN2.0A) ：11 位 ID，结构简单、常用
- 扩展帧 (CAN2.0B) ：29 位 ID，可容纳更多报文
四、核心特点
- 优先级仲裁 ：ID 越小越优先，非破坏性仲裁
- 可靠传输：CRC 校验 + ACK 应答 + 自动重传
- 数据长度 ：0~8 字节（CAN FD 可达 64 字节）
- 多主通信：任意节点可主动发送
五、总结
SOF 起、ID 定、数据传、CRC 检、ACK 答、EOF 收。
CAN2.0B 扩展数据帧（Extended Frame）
一、核心区别一句话
- 标准帧：11 位 ID
- 扩展帧：11 位基础 ID + 18 位扩展 ID = 29 位 ID
二、扩展帧完整结构
SOF → 仲裁段（变长） → 控制段 → 数据段 → CRC 段 → ACK 段 → EOF
只有仲裁场段 和标准帧不一样，其他字段完全相同。
三、扩展帧仲裁段（最重要）
共 29 位 ID + 3 位控制位 = 32 位结构：
- ID10～ID0 ：基 ID 11 位
- SRR 位 ：1 位（隐性 1，替代标准帧 RTR）
- IDE 位 ：1 位（隐性 1，表示扩展帧）
- ID28～ID11 ：扩展 ID 18 位
- RTR 位 ：1 位（0 = 数据帧，1 = 远程帧）
- r1、r0：保留位，固定 0
四、关键位含义
- SRR = 1 ：替代标准帧的 RTR，一定是隐性
- IDE = 1 ：表示这是扩展帧
- 标准帧 IDE=0
- 扩展帧 IDE=1
- 总 ID = 11+18 = 29 位
五、标准帧 vs 扩展帧
| 项目 | 标准帧 | 扩展帧 |
|---|---|---|
| ID 长度 | 11 位 | 29 位 |
| IDE 位 | 0（显性） | 1（隐性） |
| 仲裁场长度 | 19 位 | 32 位 |
| 优先级 | 更高 | 较低 |
| 适用 | 汽车常规信号 | 报文多、复杂系统 |
六、最重要结论
- 扩展帧 = 29 位 ID
- 只有仲裁段结构不同，其余场完全一样
- 标准帧优先级 > 扩展帧（因为 IDE=0 < IDE=1）
- 数据段依然 0～8 字节
