【51单片机按键控制流水灯+数码管显示按键次数】2023-6-15

缘由https://ask.csdn.net/questions/7964873

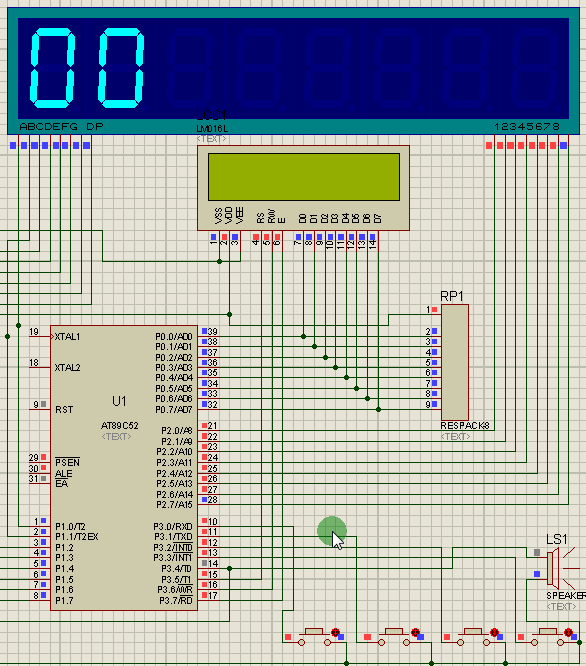

1.有数码管,两个按键,8个led灯

2.按一下S1第一个灯亮,依次往下,按下第9次的时候全亮,按下第10次的时候全灭;

3.同时每按下一次S1的时候,数码管显示次数;

4.按下S2的时候清零。

cpp 复制代码
#include <reg52.h>
unsigned char code ShuMaGuan[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00,0X80,118,121,56,63};//0~9隐.HELO
sbit k2=P3^1;
sbit k1=P3^0;
void smgxs(unsigned char w,unsigned char sz)
{
	P2=P1=0;//写数码管段消隐,位关闭。
	P2=255-w;//写2位数码管动态位驱动
	P1=ShuMaGuan[w==1?sz/10:w==2?sz%10:10];//写数码管段驱动,并拆分整数送相应位。
}
void main()
{//缘由https://ask.csdn.net/questions/7964873
	unsigned char w=0,sy=0,ls=0,cs=0,xd=0;
	while(1)
	{
		if(++sy==0)//写数码管显示延时
		{
			if(!w)w=1;else w*=2;//数码位驱动
			smgxs(w,cs);//数码管显示
			P0=(cs==9?255:cs==10?0:ls);//共阴LED
		}
		if(!k1&&++xd==0)
		{//控制流水灯和数码值
			if(!ls)++ls;else ls*=2;
			if(++cs>8)ls=0;
			while(!k1);
		}
		if(!k2&&++xd==0){ls=cs=0;while(!k2);}
	}
}

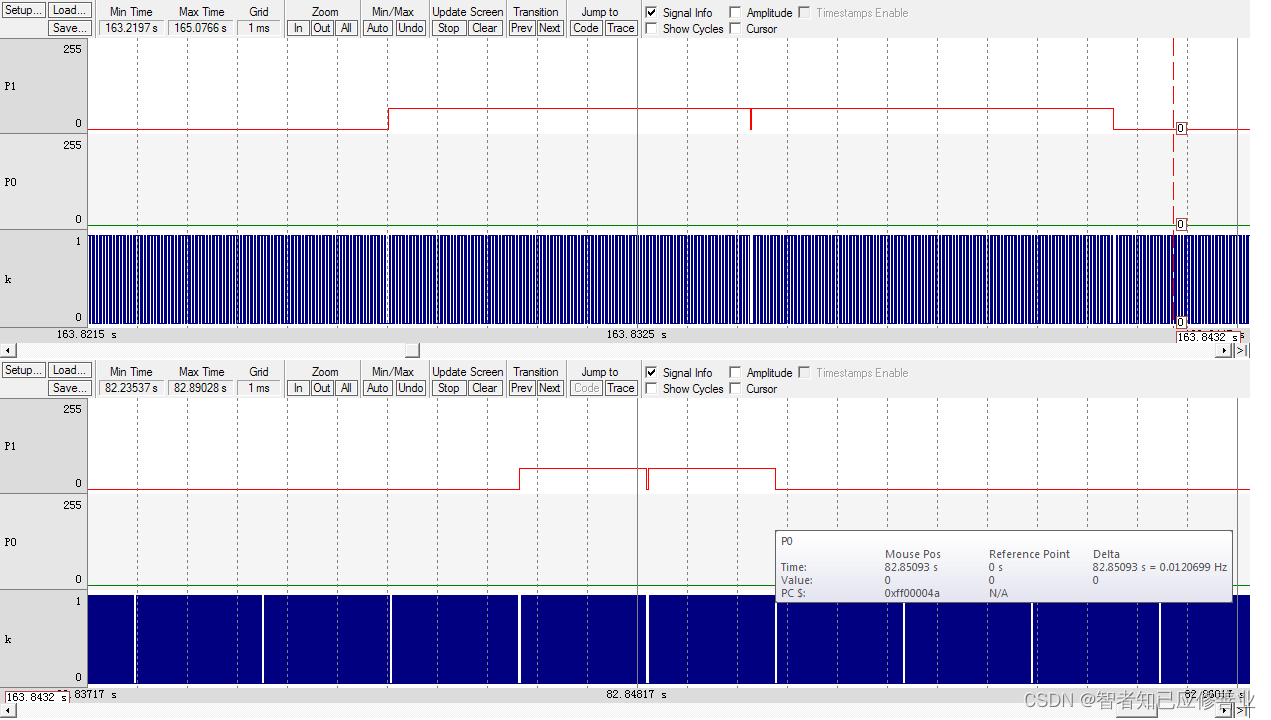

流水灯在数码管延时内外差别翻倍时间大约20微秒和50微秒大间隔约55微秒
