【HID】规范精讲[1]: 无线人机交互的底层逻辑与实战解析

在无线设备普及的今天，我们每天使用的蓝牙键盘、鼠标、游戏手柄，背后都依赖一套统一的通信标准------蓝牙HID协议。它就像一位隐形的翻译官，让不同品牌、不同类型的输入输出设备能与主机顺畅沟通。很多人只知道蓝牙设备配对就能用，却不了解这套协议如何解决无线传输中的兼容性、低延迟和功耗平衡等核心问题。本文从协议本质出发，拆解其核心架构、应用场景与技术细节，看透无线人机交互的底层逻辑。

一、蓝牙HID协议的本质：不止是无线版USB

二、蓝牙HID的典型应用场景：覆盖生活与工业的方方面面

三、协议核心概念解析：读懂HID通信的关键术语

[3.1 虚拟电缆（Virtual Cable）：无线环境中的专属链路](#3.1 虚拟电缆（Virtual Cable）：无线环境中的专属链路)

[3.2 HID报告（HID Reports）：数据传输的标准包裹](#3.2 HID报告（HID Reports）：数据传输的标准包裹)

[3.3 报告模式（Report Modes）](#3.3 报告模式（Report Modes）)

[3.4 核心通信信道：控制信道与中断信道](#3.4 核心通信信道：控制信道与中断信道)

四、协议演进与兼容性：从1.0到1.1.2的优化之路

五、测验

一、蓝牙HID协议的本质：不止是无线版USB

提到HID（Human Interface Device），很多人会第一时间想到USB HID协议。事实上，蓝牙HID协议正是基于USB HID协议演进而来，但并非简单的无线移植，而是针对蓝牙无线传输特性进行了深度优化的独立标准。

其核心定位可以概括为：为蓝牙设备提供标准化的 人机交互 数据传输方案。具体来说，它定义了两类设备的通信规则：

蓝牙 HID 设备（HID device）：提供数据输入或输出功能的终端设备，比如键盘、鼠标、游戏手柄、遥控器，甚至是温度计、电压表等需要传输数据的设备；

蓝牙 HID 主机（HID Host）：接收或请求HID服务的设备，比如电脑、手机、游戏机、工业控制器等。

之所以说它不是简单的无线化改造，是因为蓝牙传输面临着USB有线传输没有的挑战：无线信号干扰、功耗限制、连接稳定性等。为此，蓝牙HID协议在保留USB HID核心优势的基础上，增加了虚拟电缆、低功耗模式、自动重连等专属机制，既保证了设备兼容性，又兼顾了无线场景的实用性。

打个比方，USB HID协议就像一条专用有线通道，数据传输直接且稳定；而蓝牙HID协议则像一条无线通信网络，需要建立专属虚拟链路、应对信号波动，同时还要节约设备电量，让蓝牙鼠标能续航数月而非数天。

协议的核心目标非常明确，这也是所有技术设计的出发点：

易用性：设备开箱即配，配置过程简单直观，无需复杂设置；

性能：延迟和吞吐量接近有线USB设备，避免无线操作的迟滞感；

续航：优化功耗管理，让电池供电的HID设备拥有合理的使用时长。

这三个目标看似简单，却贯穿了整个协议的设计细节。比如为了兼顾易用性和性能，协议定义了两种报告模式；为了延长续航，设计了多种低功耗工作状态。

二、蓝牙HID的典型应用场景：覆盖生活与工业的方方面面

协议的价值最终要通过应用场景体现。蓝牙HID协议的灵活性使其能适配不同领域的需求，从日常办公到工业监控，都能看到它的身影。

1. 桌面办公场景：告别线缆束缚

这是最常见的应用场景。蓝牙键盘、鼠标、触控板等设备，让桌面摆脱杂乱的线缆。协议支持设备快速切换，比如一款蓝牙键盘可以在电脑、平板、手机之间无缝切换连接，无需反复配对。更重要的是，协议内置的安全机制能保护敏感数据传输，避免密码、办公数据在无线传输中被窃听。

与传统红外设备相比，蓝牙HID设备无需对准接收器，操作距离更远，且支持多设备同时连接，这也是为什么现代办公设备几乎都采用蓝牙HID方案。

2. 客厅娱乐场景：沉浸式交互体验

在家庭娱乐中，蓝牙HID协议的低延迟特性得到了充分发挥。游戏手柄通过协议实现精准的操作反馈，延迟控制在毫秒级，避免按键后延迟影响游戏体验；智能电视的蓝牙遥控器不仅能传输按键指令，还能通过双向通信实现设备状态反馈，比如显示音量调节进度。

值得一提的是，Class 1级别的蓝牙HID设备传输距离可达百米，支持全屋覆盖，用户可以在客厅任意位置操控音响、投影仪等设备，无需局限在设备附近。

3. 会议室 场景：灵活的演示控制

会议中的演示器是蓝牙HID协议的典型应用。演示者可以在10米外控制PPT翻页、激光指示，无需靠近电脑。与红外演示器相比，蓝牙设备不受视线限制，即使中间有障碍物也能正常工作。协议的标准化设计让演示器能兼容不同品牌的电脑，无需担心兼容性问题。

4. 远程监控场景：低功耗数据采集

在工业和智能家居领域，蓝牙HID协议被用于各类传感器的数据传输。温度传感器、压力传感器、安防设备等通过协议将数据发送给主机，无需布线即可快速部署。协议支持的低功耗模式让传感器仅在数据变化时唤醒传输，电池续航可达数年，大幅降低维护成本。

这类场景中，协议的标准化数据格式让不同品牌的传感器能接入同一监控系统，比如智能家居中的温湿度传感器、门窗传感器，都能通过蓝牙HID协议与网关通信。

5. 移动设备场景：扩展交互能力

现代手机、平板的功能越来越强大，用户对输入体验的要求也越来越高。通过蓝牙HID协议，手机可以连接全尺寸键盘，提升邮件撰写、文档编辑的效率；也可以连接鼠标，在大屏设备上实现更精准的操作。

更有趣的是，协议支持角色反转------手机可以作为HID设备，通过蓝牙控制电脑的光标移动，实现用手机操控电脑的跨界交互。这种灵活性让蓝牙HID协议突破了传统**"主机-外设"**的固定模式。

6. 专业设备场景：精准控制与反馈

在专业领域，蓝牙HID协议支持更复杂的交互需求。游戏手柄的力反馈功能、飞行摇杆的多轴操控、数据手套的动作捕捉，都通过协议实现精准的数据传输与指令反馈。协议支持的Feature报告类型能传输设备配置信息，比如调节游戏手柄的震动强度、设置摇杆的灵敏度。

这些场景充分体现了蓝牙HID协议的扩展性------无论是简单的按键输入，还是复杂的多维度数据传输，都能通过统一的框架实现。

三、协议核心概念解析：读懂HID通信的关键术语

要真正理解蓝牙HID协议，必须掌握几个核心概念。这些术语看似抽象，但结合实际应用场景就能快速理解。

3.1 虚拟电缆（Virtual Cable）：无线环境中的专属链路

有线USB设备通过物理电缆与主机建立唯一连接，而蓝牙HID协议通过虚拟电缆模拟这一特性。简单来说，虚拟电缆就是设备与主机之间的专属通信链路，具有三个核心特点：

唯一性：一个HID设备同一时间只能与一个主机建立虚拟电缆连接，避免数据传输冲突；

持久性：连接信息（如配对信息、设备状态）会存储在设备和主机的持久化内存中，下次使用无需重新配对；

可插拔性：用户可以通过操作断开虚拟电缆（如按下设备的断开按钮），就像拔掉USB线一样。

协议规定，支持虚拟电缆的设备必须声明HIDVirtualCable属性为TRUE，且至少支持自动重连（HIDReconnectInitiate）或持续可连接（HIDNormallyConnectable）中的一项。这种设计既保留了有线设备的连接确定性，又兼顾了无线设备的灵活性。

3.2 HID报告（HID Reports）：数据传输的标准包裹

设备与主机之间的数据传输并非随意发送，而是通过标准化的报告格式进行。协议定义了三种报告类型，分别对应不同的传输需求：

（1）输入报告（ Input Reports）

由HID设备发送给主机，用于传输用户操作或传感器数据。比如鼠标移动时的坐标变化、键盘按键的按下状态、温度传感器的测量结果，都通过输入报告传输。

协议要求，输入报告应采用异步传输方式------只要数据发生变化，设备就应立即发送报告，确保低延迟。主机也可以通过GET_REPORT请求主动获取当前状态，比如开机时获取键盘的Caps Lock状态。

（2）输出报告（ Output Reports）

由主机发送给HID设备，用于控制设备的工作状态或触发特定功能。比如主机向游戏手柄发送震动指令、向键盘发送LED指示灯控制信号（如Caps Lock灯亮），都通过输出报告实现。

输出报告支持同步和异步两种传输方式：同步传输通过控制信道发送，确保指令可靠送达；异步传输通过中断信道发送，保证低延迟。

（3）特征报告（Feature Reports）

双向传输的报告，用于传输非实时性的配置信息或设备状态。比如调节鼠标的指针速度、查询设备的固件版本、设置传感器的测量精度等。

这类报告不要求低延迟，但需要确保数据完整性，因此只能通过控制信道进行同步传输。协议规定，特征报告必须通过GET_REPORT或SET_REPORT请求触发，不能主动发送。

这三种报告就像不同类型的快递包裹：输入报告是即时件，优先保证速度；输出报告是加急件，根据内容选择速度或可靠性；特征报告是普通件，注重数据准确而非时效。

3.3 报告模式（Report Modes）

为了兼容不同复杂度的设备，协议定义了两种报告模式，就像两种不同的通信方言：

（1）报告协议模式（Report Protocol Mode）

这是默认模式，支持所有HID设备的全部功能。设备通过报告描述符（Report Descriptor）详细定义报告的格式、数据范围、含义，主机通过解析描述符理解数据内容。

这种模式的优势是灵活性极强，能支持复杂设备的个性化需求。比如游戏手柄的多轴数据、力反馈参数，都可以通过自定义报告格式实现。报告描述符就像设备的数据说明书，主机通过读取这份说明书，就能理解设备发送的每一个字节的含义。

（2）引导协议模式（Boot Protocol Mode）

专为简单设备设计的简化模式，支持预定义的固定报告格式，无需主机解析复杂的报告描述符。这种模式最初是为了兼容PC的BIOS启动过程------开机时BIOS功能有限，无法解析复杂描述符，通过固定格式就能实现基本的键盘和鼠标操作。

协议规定，支持键盘或指针设备功能的HID设备必须支持引导协议模式。引导协议的报告格式固定：键盘报告为9字节（1字节报告ID + 8字节按键数据），鼠标报告为4字节（1字节报告ID + 3字节坐标和按键数据）。这种简化设计让资源受限的主机（如嵌入式设备）也能快速支持基本输入功能。

两种模式可以通过SET_PROTOCOL指令切换，主机可根据自身能力和设备类型选择合适的模式。

3.4 核心通信信道：控制信道与中断信道

蓝牙HID协议使用L2CAP层的两个逻辑信道进行通信，分工明确：

（1）控制信道（Control Channel）

用于传输控制指令和非实时数据，采用尽力而为（Best Effort）的服务类型。主要传输内容包括：

报告的同步传输（如GET_REPORT、SET_REPORT请求）；
协议控制指令（如模式切换、设备重置）；
设备配置信息（如特征报告）。

控制信道的特点是可靠性高，数据传输有确认机制，但延迟相对较高，适合传输非实时性数据。

（2）中断信道（Interrupt Channel）

用于传输实时性要求高的数据，采用保证服务质量（Guaranteed QoS）的服务类型。主要传输内容包括：

输入报告的异步传输（如鼠标移动、键盘按键）；
输出报告的异步传输（如手柄震动指令）。

中断信道的设计目标是低延迟，数据传输无需等待确认，适合传输变化频繁、实时性要求高的数据。协议要求中断信道的延迟应接近有线USB设备，通常控制在10ms以内。

这两个信道就像设备与主机之间的双车道：控制信道处理行政事务，注重准确；中断信道处理实时通信，注重速度。

四、协议演进与兼容性：从1.0到1.1.2的优化之路

蓝牙HID协议并非一成不变，而是随着技术发展不断优化。从1.0版本到1.1.2版本，协议在兼容性、安全性、功耗控制等方面进行了多项关键改进：

1. 核心版本变化

从1.0到1.1：引入了Secure Simple Pairing（安全简单配对），简化配对流程的同时提升安全性；支持Sniff Subrating低功耗模式，进一步降低设备功耗；新增HIDSSRHostMaxLatency和HIDSSRHostMinTimeout等SDP属性，优化延迟控制；将主机分为通用主机（General Host）和受限主机（Limited Host），适配不同资源能力的设备。

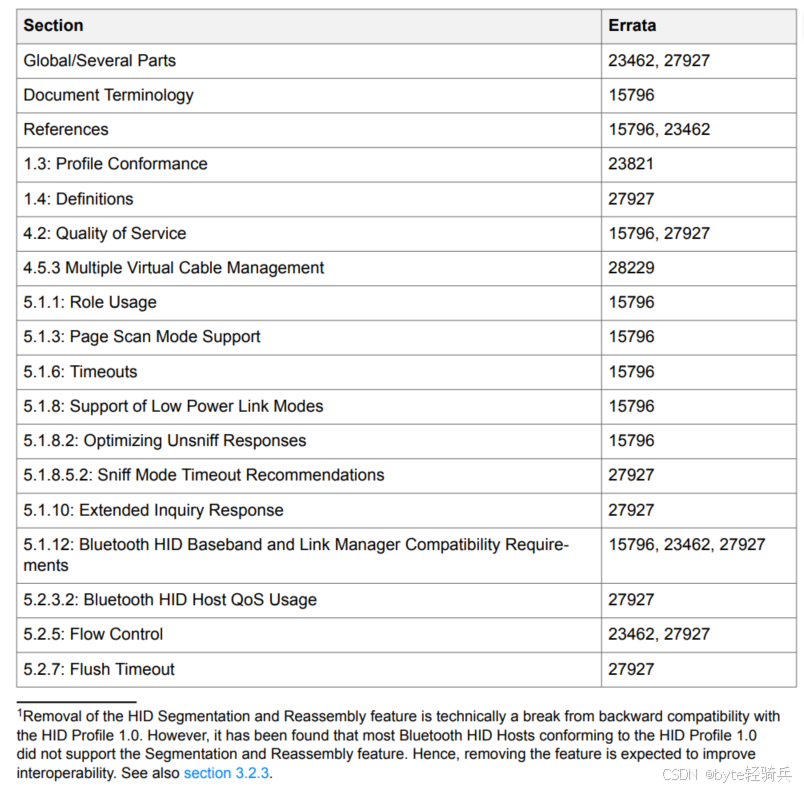

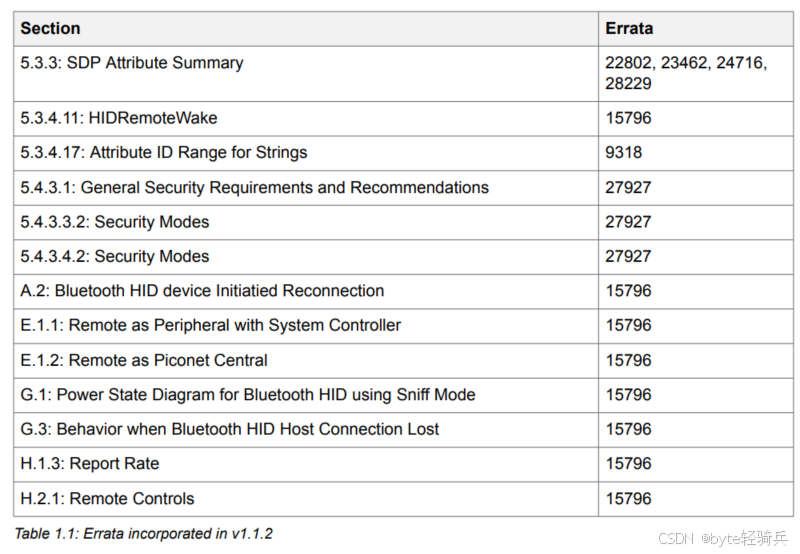

从1.1.1到1.1.2：主要修复了多个章节的技术漏洞，包括服务发现、QoS配置、低功耗模式等部分的Errata，提升了协议的稳定性和兼容性。

2. deprecated特性说明

协议演进过程中，部分特性被标记为 deprecated（废弃），主要原因是技术优化或场景替代：

SET_IDLE和GET_IDLE指令：原本用于设置设备的空闲报告率，现在由设备自主管理功耗，无需主机干预；

HID_CONTROL指令中的NOP、HARD_RESET、SOFT_RESET：NOP指令无实际功能，复位功能通过其他更可靠的机制实现；

HIDDeviceReleaseNumber、HIDSDPDisable、HIDProfileVersion等SDP属性：部分属性与设备识别协议（Device Identification Profile）重复，部分属性功能已被其他机制替代。

这些变化体现了协议的设计思路：去除冗余功能，强化核心能力，同时保持向后兼容性------支持旧版本的设备仍能与新版本主机通信，只是无法使用新增特性。

五、测验

题目：蓝牙HID协议中的虚拟电缆（Virtual Cable）有哪些核心特性？它解决了无线传输中的什么问题？（某物联网企业面试题）

答案：

虚拟电缆是蓝牙HID协议模拟有线USB连接的核心机制，核心特性包括：

唯一性：同一时间一个HID设备只能与一个主机建立虚拟电缆连接，避免数据冲突；
持久性：连接信息（配对信息、设备状态）存储在持久化内存中，下次使用无需重新配置；
可插拔性：支持用户主动断开或重新建立连接，操作类似插拔USB线；
自动重连：支持虚拟电缆的设备需至少声明HIDReconnectInitiate或HIDNormallyConnectable为TRUE，实现连接丢失后的自动恢复。

解决的核心问题：

无线传输的不确定性：通过专属链路确保数据仅在配对设备间传输，避免干扰；
易用性问题：连接信息持久化减少重复配置操作，提升用户体验；
连接稳定性问题：自动重连机制解决无线信号中断后的恢复问题，保证使用连续性。

题目：蓝牙HID协议定义的三种报告类型（Input、Output、Feature）各自的用途和传输方式是什么？（某消费电子企业面试题）

答案：

三种报告类型的用途和传输方式如下：

1. 输入报告（Input Reports）：

用途：由HID设备向主机传输用户操作或传感器数据（如鼠标坐标、按键状态、温度数据）；
传输方式：默认异步传输（设备数据变化时主动发送），主机可通过GET_REPORT请求同步获取当前状态；数据通过中断信道传输，低延迟优先。

2. 输出报告（Output Reports）：

用途：由主机向HID设备传输控制指令（如手柄震动、键盘LED控制）；
传输方式：支持异步（中断信道，低延迟）和同步（控制信道，高可靠）两种方式，根据实时性需求选择。

3. 特征报告（Feature Reports）：

用途：双向传输设备配置信息或非实时状态（如指针速度调节、固件版本查询）；
传输方式：仅支持同步传输，通过控制信道的GET_REPORT/SET_REPORT请求触发，确保数据完整性。

题目：蓝牙HID协议的两种报告模式（Report Protocol和Boot Protocol）有何区别？分别适用于什么场景？

答案：

两种报告模式的核心区别及适用场景如下：

1. 报告协议模式（Report Protocol Mode）：

核心特点：默认模式，支持设备全部功能；设备通过报告描述符自定义报告格式，主机需解析描述符理解数据；
适用场景：复杂功能设备，如游戏手柄、数据手套、专业传感器等，需要自定义数据格式传输多维度信息。

2. 引导协议模式（Boot Protocol Mode）：

核心特点：简化模式，使用预定义固定报告格式；无需主机解析描述符，资源占用低；
适用场景：
- 资源受限的主机（如嵌入式设备、BIOS环境），无法解析复杂描述符；
- 简单输入设备（如基础键盘、鼠标），仅需实现基本功能，无需自定义格式。
