16N65-ASEMI重塑功率电子新标杆16N65

编辑:ll

16N65-ASEMI重塑功率电子新标杆16N65

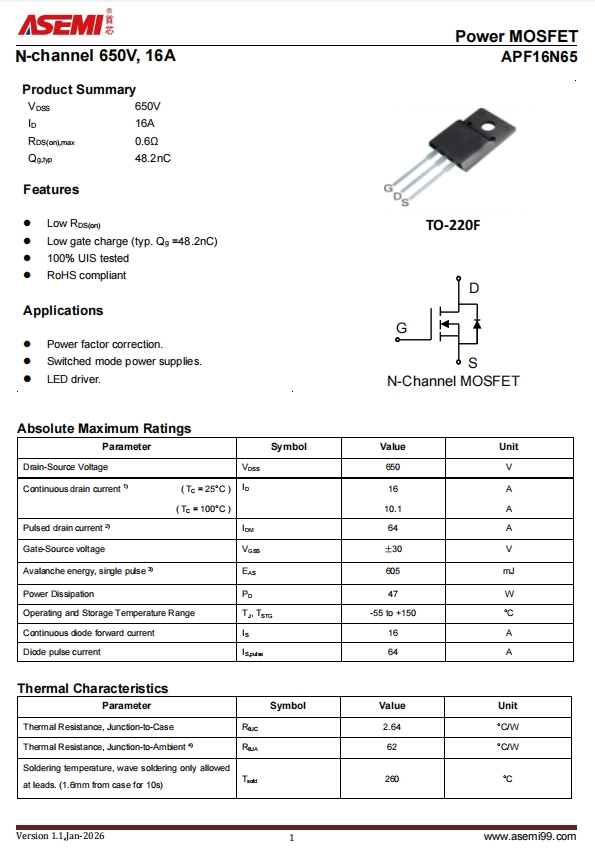

型号:16N65

沟道:NPN

品牌:ASEMI

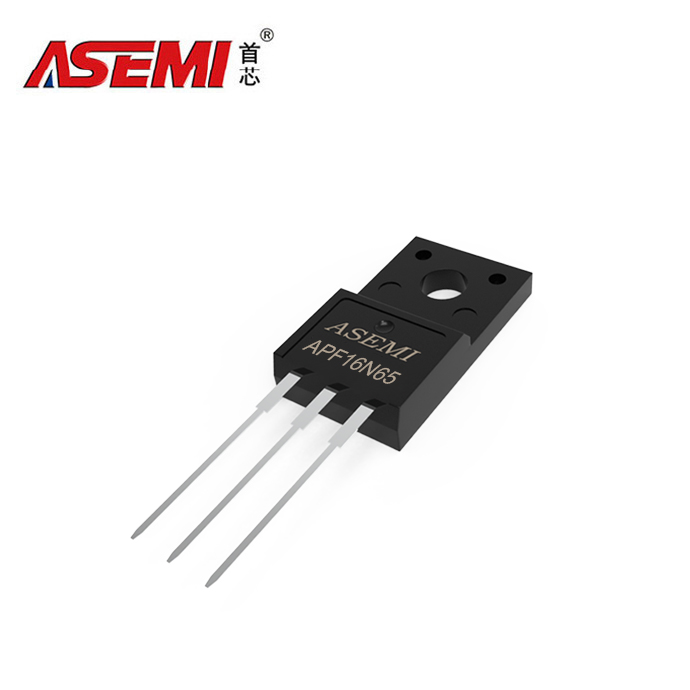

封装:TO-220F

批号:最新

导通内阻:0.8Ω

漏源电流:16A

漏源电压:650V

引脚数量:3

特性:N沟道MOS管

工作温度:-55℃~150℃

16N65 的核心优势,在于对 "大电流承载" 与 "低损耗转换" 的双重极致追求。其650V 漏源击穿电压(V_DSS)延续高压场景适配性,为 220VAC 输入系统预留充足安全冗余,完美兼容图腾柱 PFC、全桥逆变等复杂拓扑,彻底规避电网波动带来的电压应力风险。而16A 连续漏极电流(I_D)与 64A 峰值脉冲电流(I_DM)的强悍输出,较 12N65 提升 33%,使 300W-800W 电源无需多管并联即可实现单管方案,不仅简化电路设计,更降低了并联带来的均流风险与 PCB 空间占用。

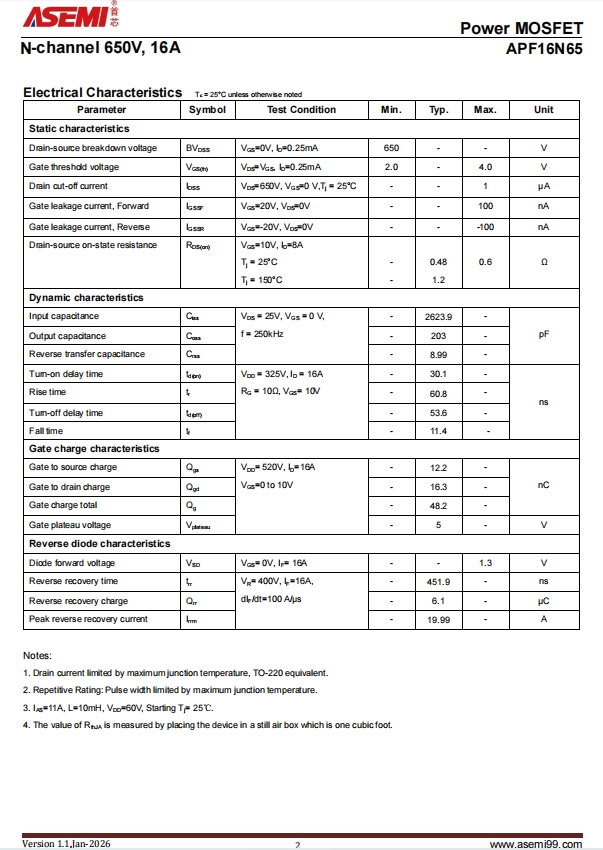

更令人瞩目的是其低损耗优化设计:采用先进平面 VDMOS 工艺与条状原胞结构,导通电阻(R_DS (ON))典型值低至 0.36Ω(VGS=10V),较 12N65 降低 35%,配合 29nC 低栅极电荷(Q_g)与 6.0pF 反向传输电容(C_rss),开关损耗较同类产品降低 28%。在 85℃高温环境下,导通电阻波动控制在 ±10% 以内,热稳定性媲美国际一线品牌 ------ 这意味着光伏逆变器、工业变频器等长时间高负荷运行设备,能有效减少热积累,避免因器件老化导致的系统效率衰减。

此外,16N65 的抗冲击能力实现质的飞跃:单脉冲雪崩能量(E_AS)最高达 1300mJ,较 12N65 提升近一倍,配合 5.0V/ns 高 dv/dt 承受能力与 10V/ns 二极管反向恢复电压变化率,即使在负载突变、瞬态过压等极端工况下,仍能稳定工作,大幅提升系统鲁棒性。

场景扩容,覆盖中大功率全场景需求

从消费电子到新能源,16N65 以 "大电流 + 高可靠" 打破应用局限,成为多领域的 "功率核心":

中大功率适配器 / 充电器:TO-220/TO-220F 标准封装兼容主流设计,RoHS 合规满足全球环保要求,低开关损耗使 65W 快充能效突破 VI 级标准,温升较传统器件降低 25%,充电速度提升 15%;

工业电源与 UPS:165W 高耗散功率与 1.79℃/W 结壳热阻设计,确保在电网波动、持续满负荷等严苛条件下稳定运行,器件寿命延长至 10 年以上,配合宽温工作范围(-55℃~150℃),适配工业级恶劣环境;

新能源与电机驱动:16A 大电流输出适配光伏微型逆变器、小功率电机控制器,内置优化体二极管(正向压降 1.3V,反向恢复时间 573ns),无需额外续流器件,简化拓扑设计,降低系统成本。
