感兴趣的同学可先查看下原论文<泵控式电液主动悬架系统分层控制研究>
一、什么是泵控式电液主动悬架

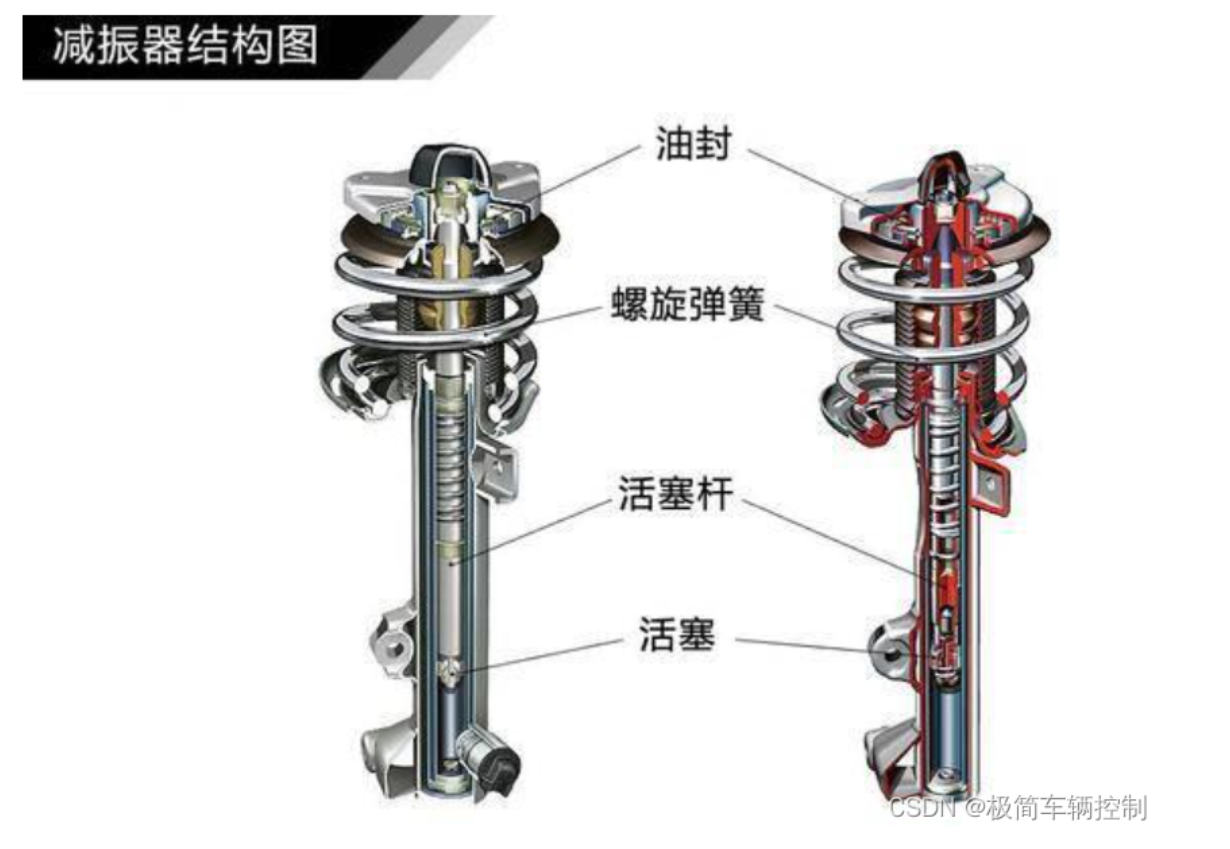

传统悬架长这样，一个弹簧套一个减振器，弹簧支撑车体，减振器被动耗散弹簧累积的能量。

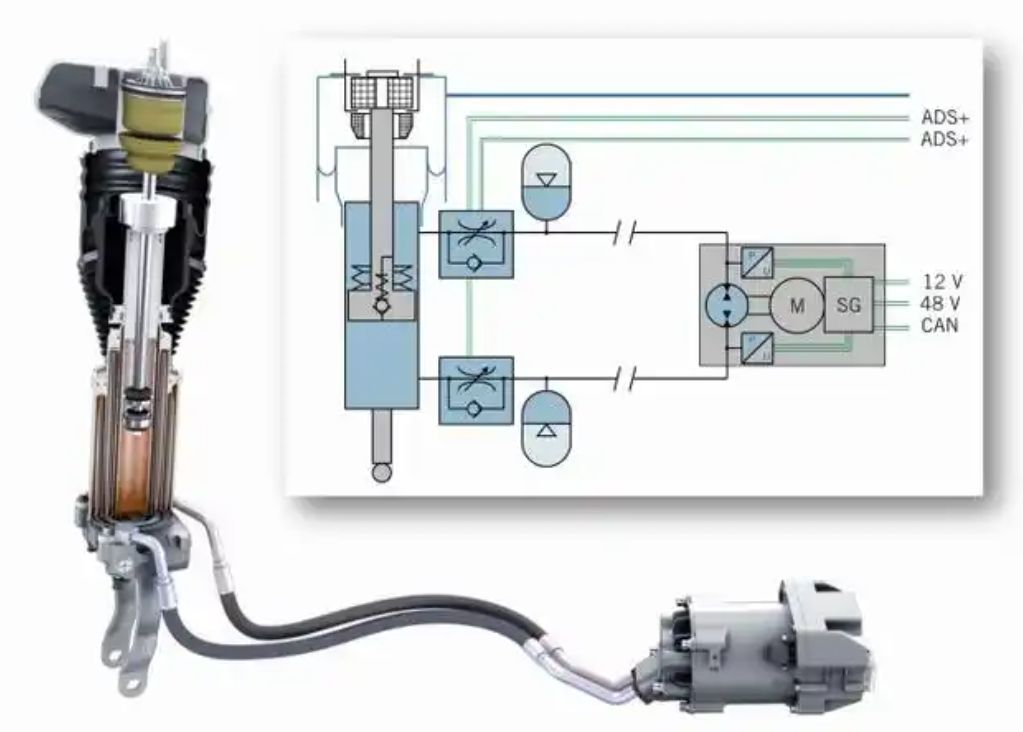

而泵控式电液主动悬架长这样：
这是奔驰EABC的。如果把两蓄能器往后挪，它的结构就变成今天我们复现这篇论文里泵控主动悬架的结构。
减振器的上下腔分别接到电液泵的两端。电液泵转动，带动液体流动，挤压蓄能器，进而在减振器活塞杆两端产生压力差，进而产生了力。这个力的方向是主动的，可以不用管车悬架实际的运行方向，所以叫主动悬架。
车的四个悬架位置都装这么一套，四个角都能产生主动力，进而就可以在这基础上做一些控制，起到常规减振器和半主动减振器起不到的效果。
二、参考文章内容

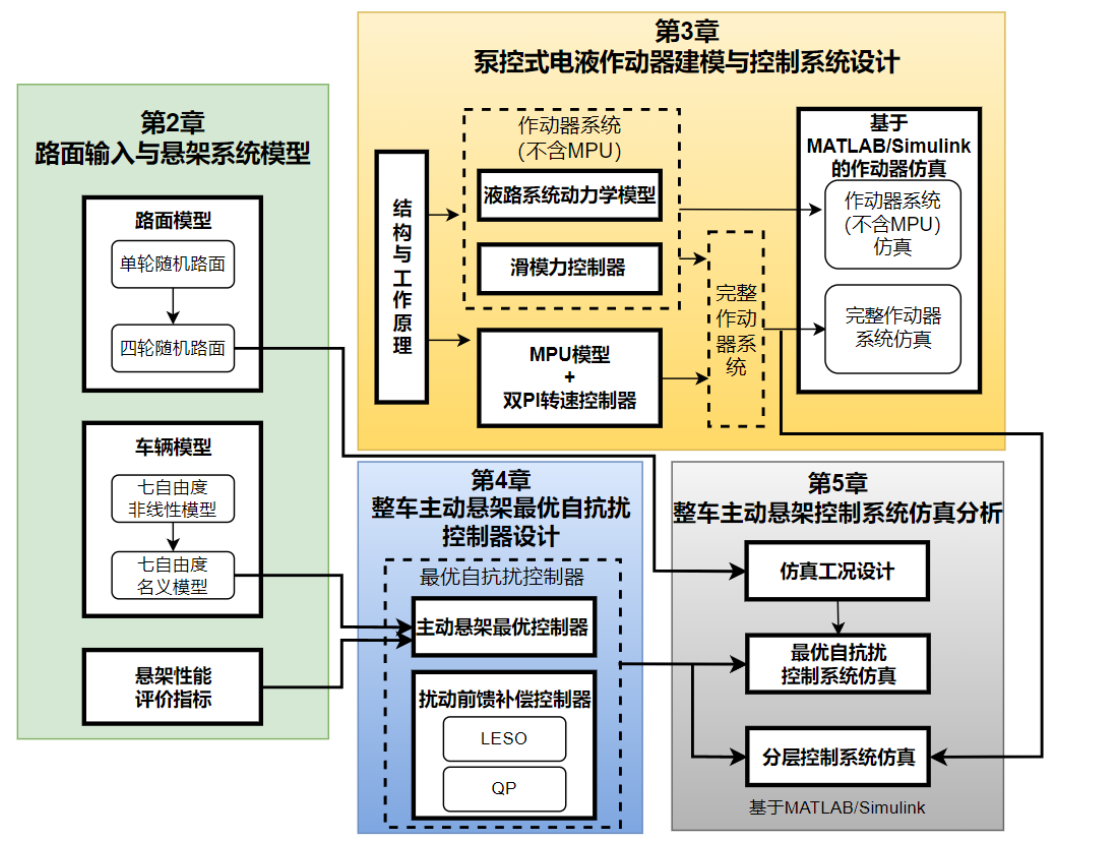

文章的技术路线如上图所示，复现这个文章主要有以下几方面工作
1、作动器控制
1）、液压系统动力学建模；
2）、基于液压系统动力学建模，用滑膜控制器控制它，产生想要的力；
3）、搭建泵的电机简要模型，并用双PI控制方式来控制转速；
4）、作动器仿真，滑膜方案与PI方案对比
2、整车主动悬架最优自抗扰控制器设计
1）、路面模型与整车7自由度模型；
2）、整车7自由度模型最优控制；
3）、扰动观测器LESO设计;
4）、扰动前馈补偿器设计；
5）、基于理想状态力的整车主动悬架控制仿真；
3、将一和二链接起来，做完整仿真
三、论文复现和仿真结果

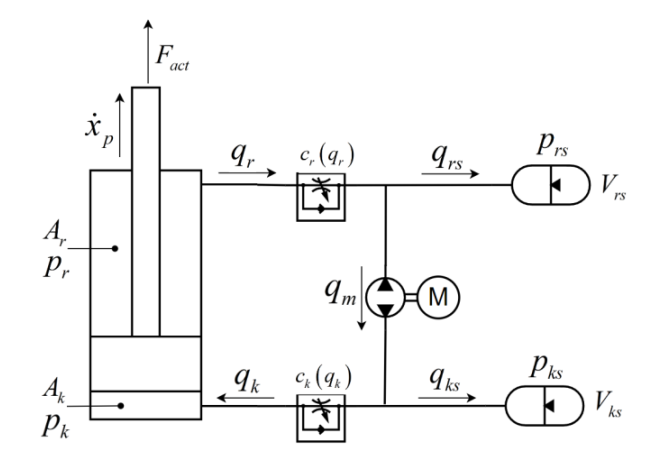

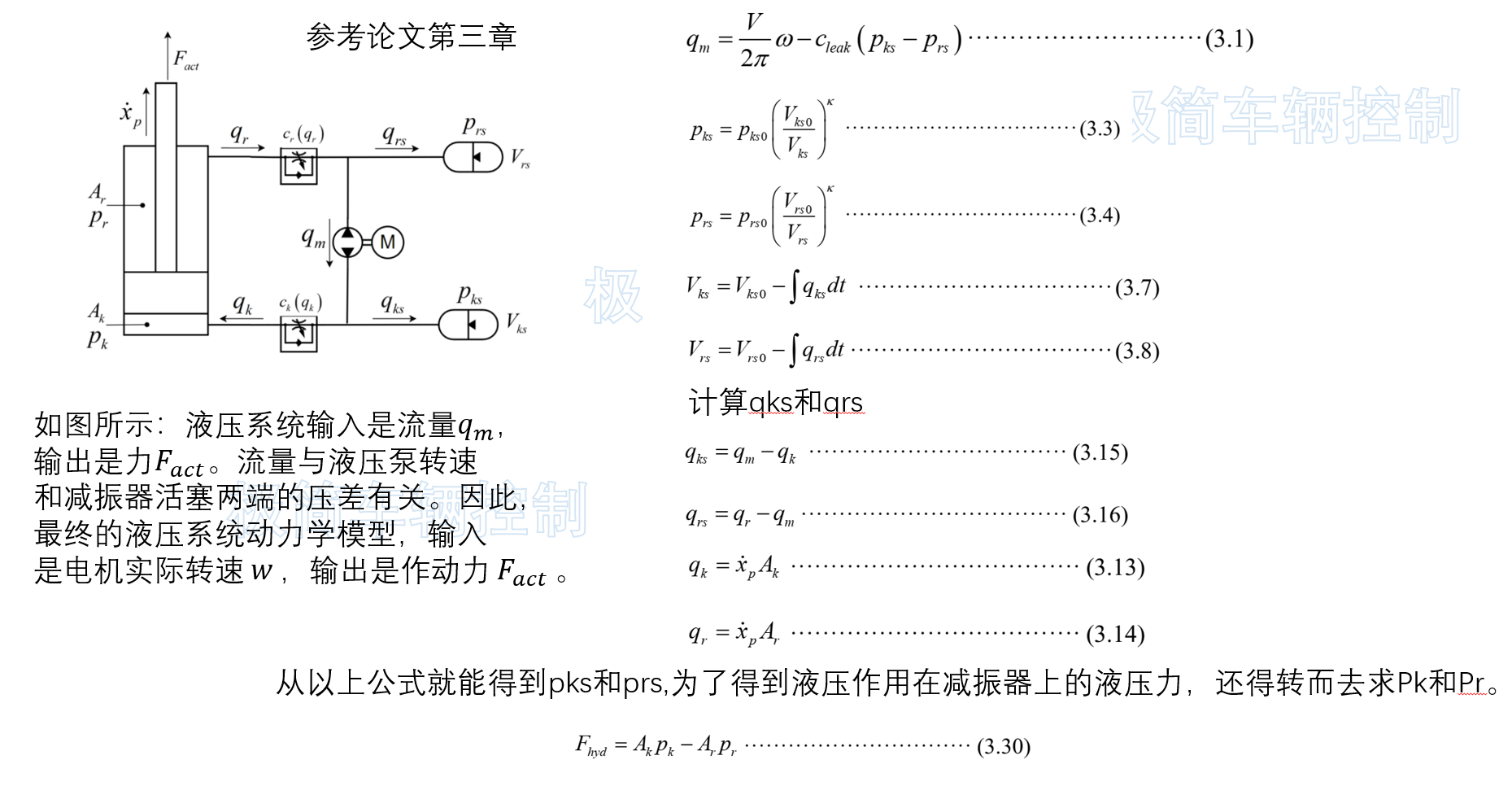

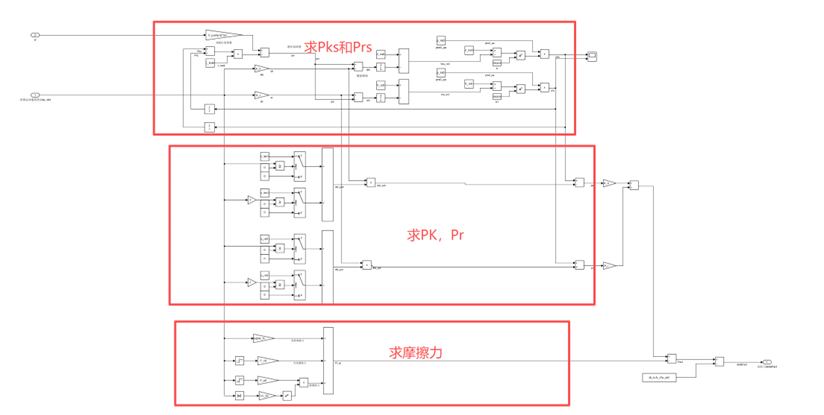

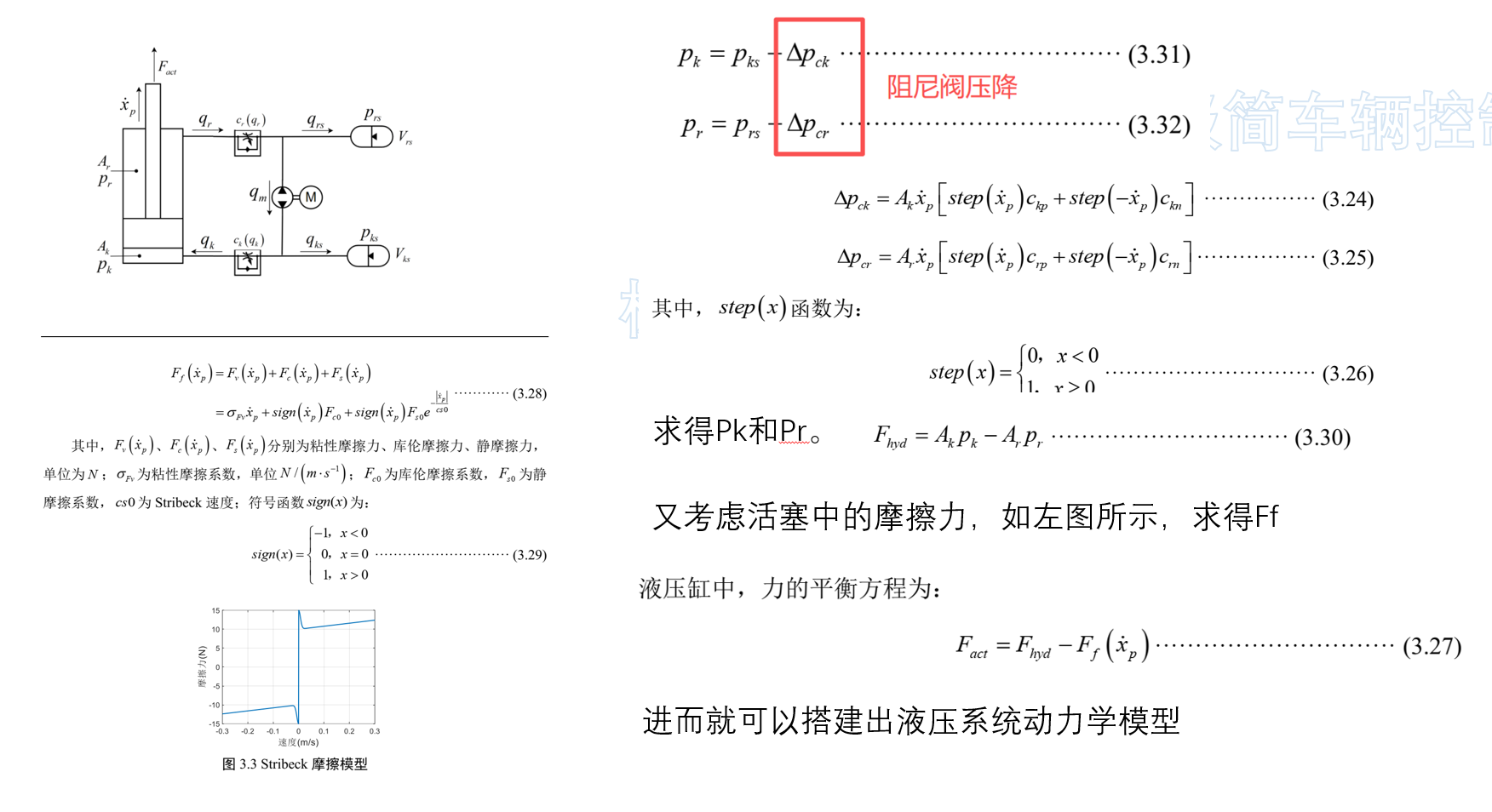

1)作动器物理模型

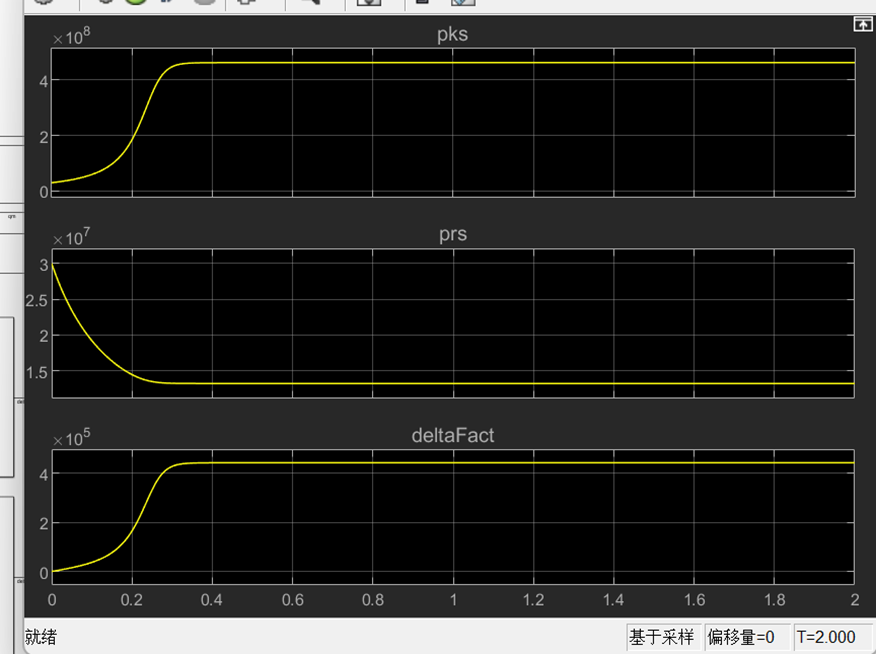

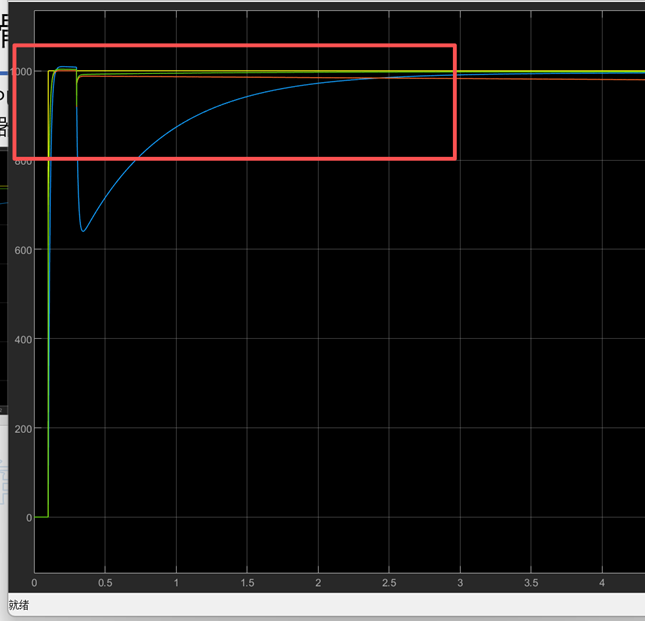

手动跟定转速1000rad/s，查看pks和prs,一腔压力增大，一腔减小，输出的实际力值为正，趋势上符合预期。
2)滑膜控制
常规的滑膜控制:

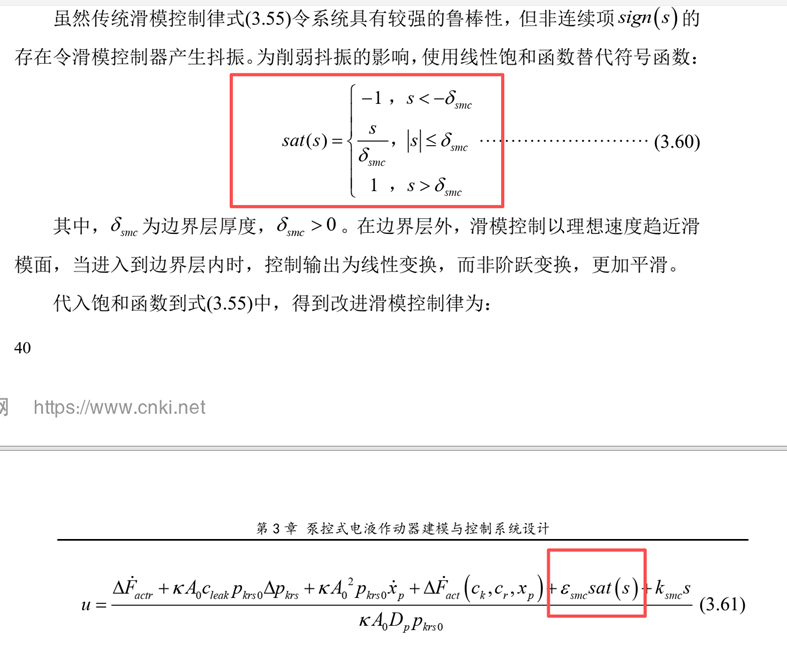

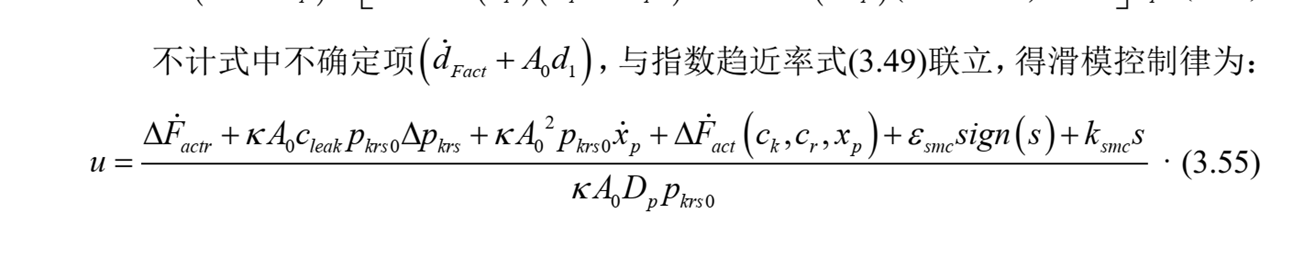

优化后的滑膜控制：
直接按照公式便可搭建滑膜控制模型，与MPU链接，可以进行作动力跟踪的仿真。按照原文参数，不带MPU的作动力仿真，存在超调和干扰发生后，作动力跟踪存在稳态误差的问题。

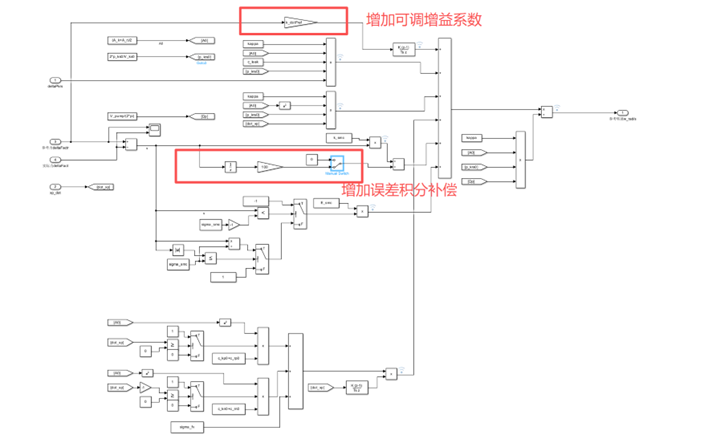

因此在优化的滑膜控制器第一项增加增益参数，和增加积分补偿，消除稳态误差。

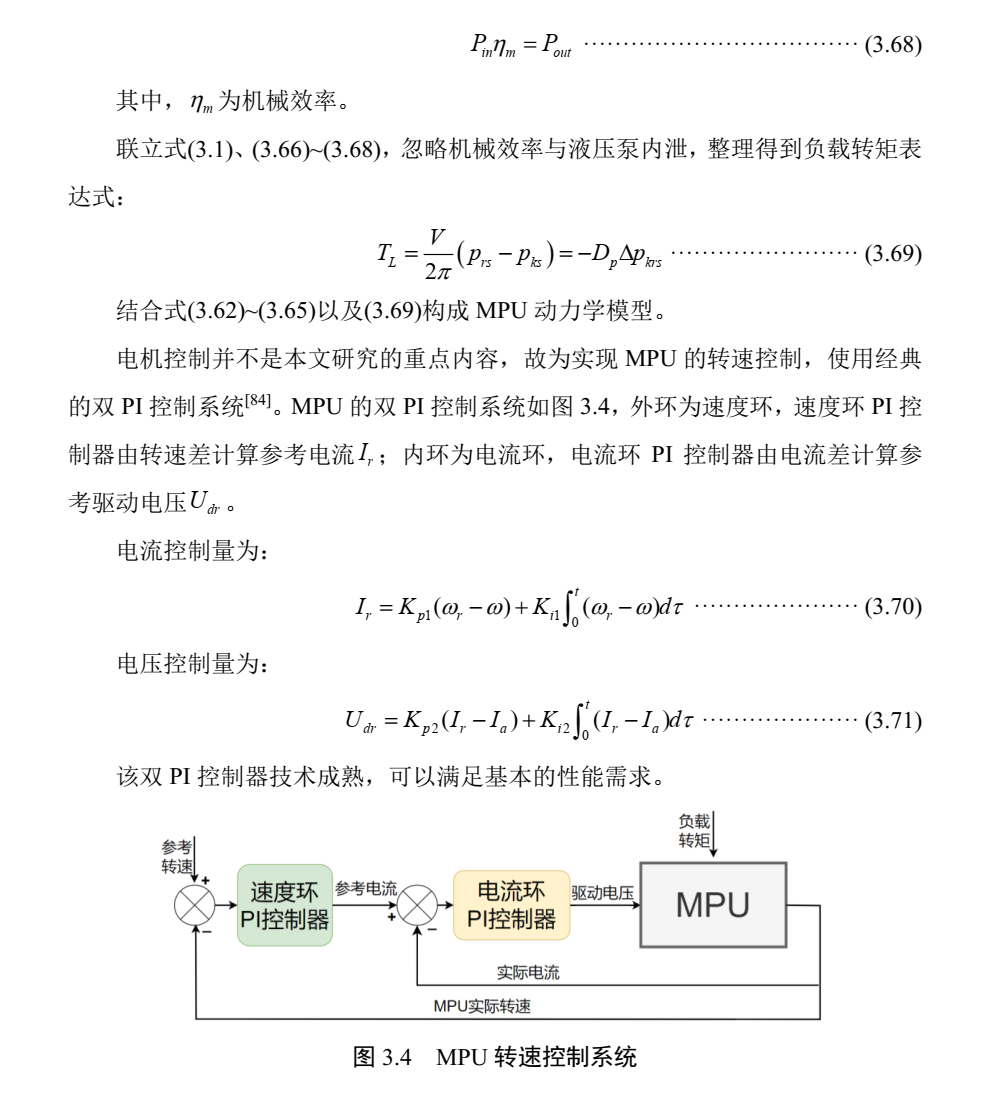

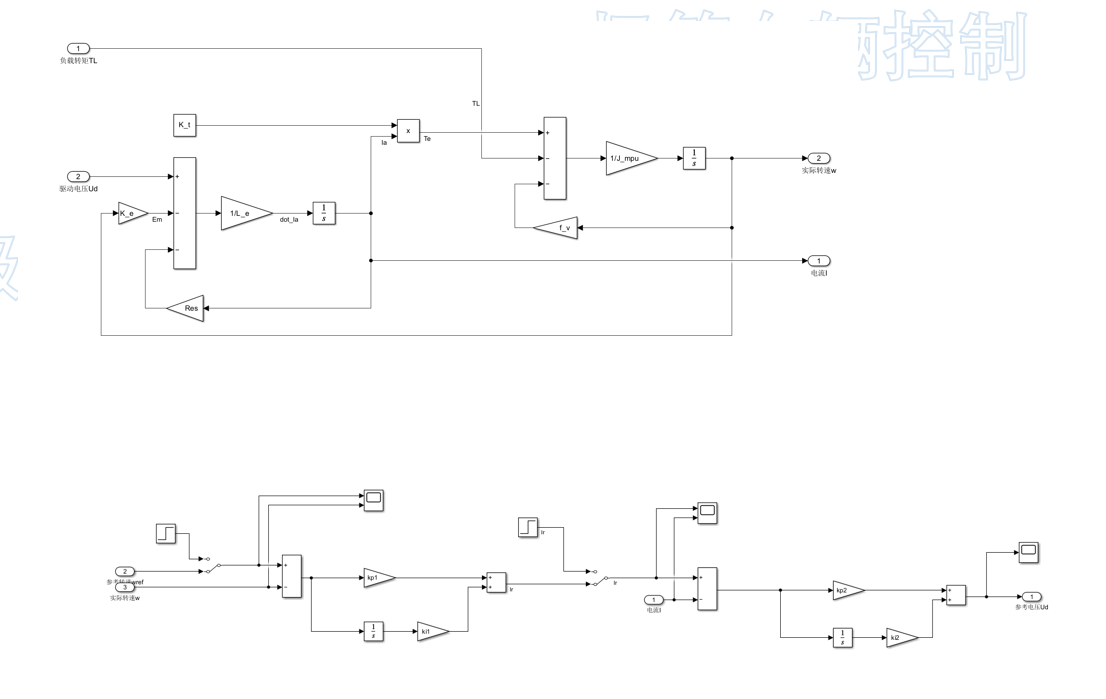

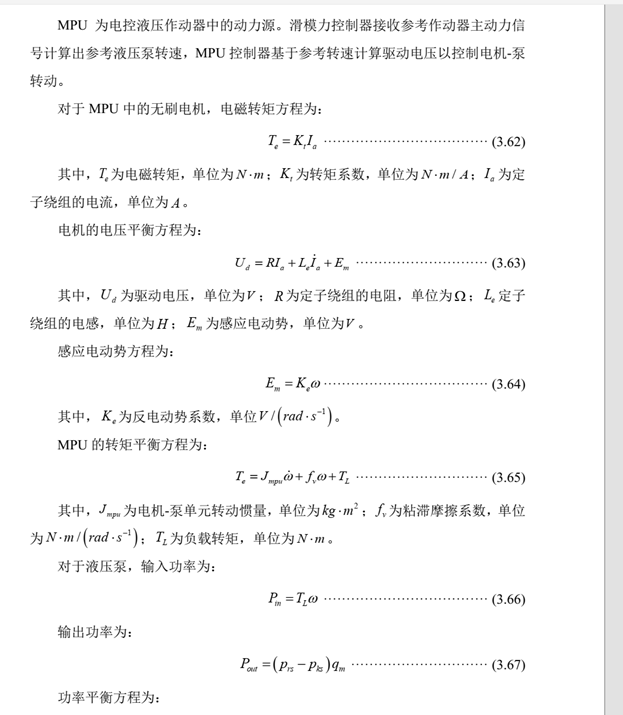

3）泵模型与控制
这一部分相对简单
4）执行器串联仿真

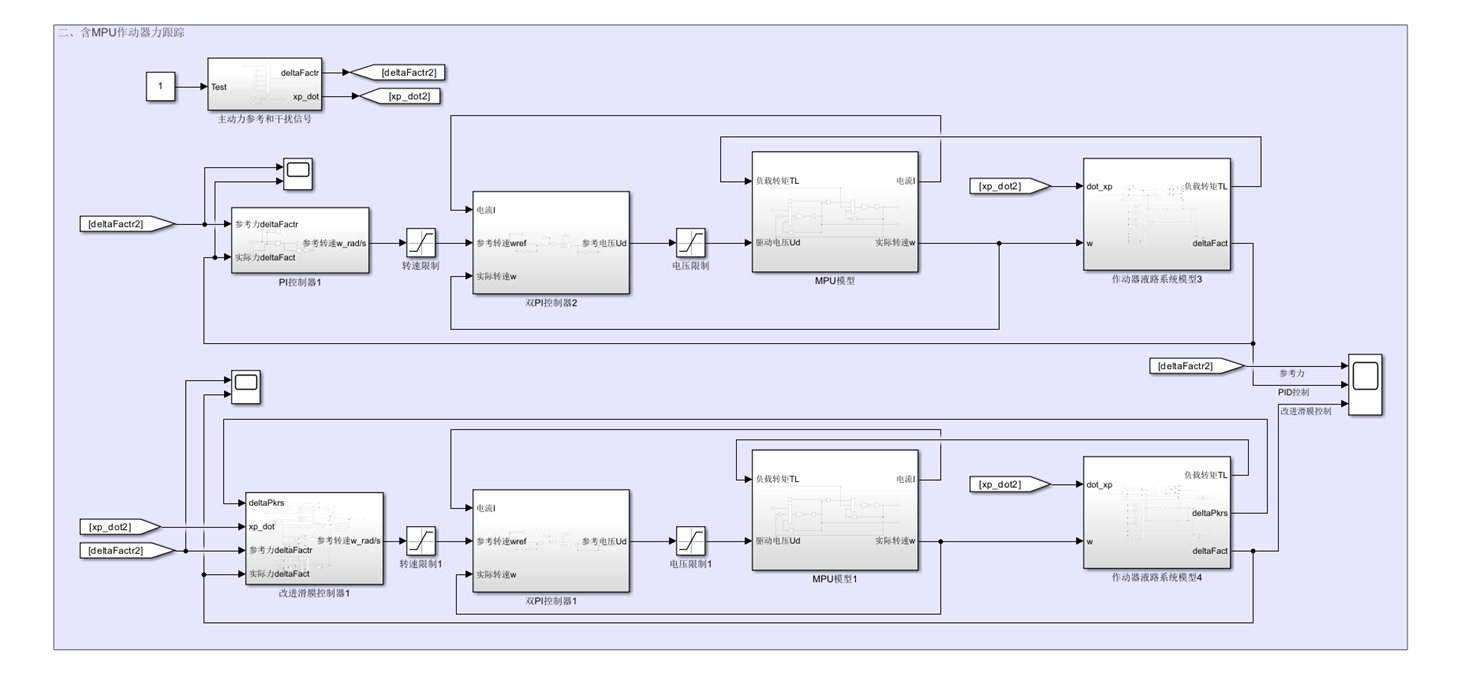

将2实现的滑膜与3搭建的电机双PI链接起来，看作动器还能否正常响应；

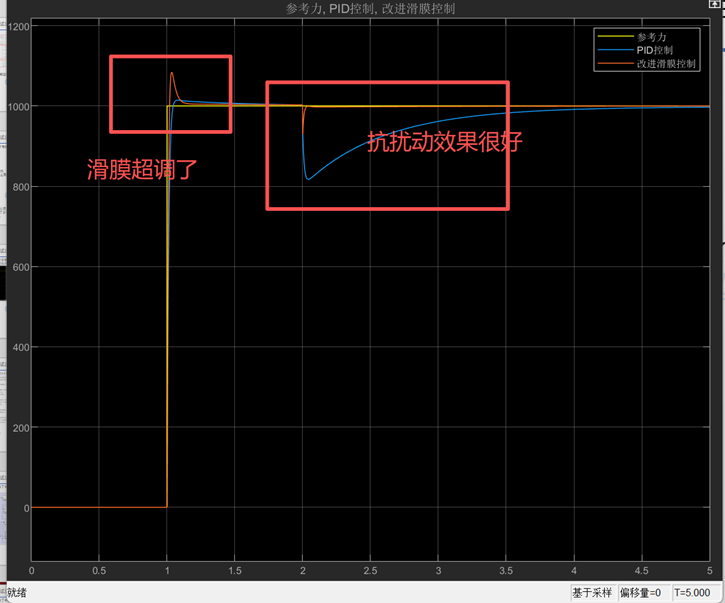

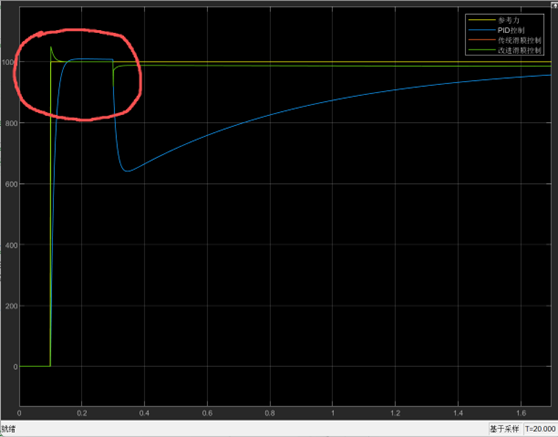

滑膜控制方式有超调了，但是抑制扰动方面比PID控制强太多了(国际惯例，提一种算法必须贬低下另一种)。
5)七自由度悬架模型搭建和LQR控制器设计
这部分直接挪用之前做过的成果。基于LQR全主动七自由度全车悬架车身姿态控制_悬挂侧倾角状态空间方程推导-CSDN博客
一丁点差别：附赠资料中主动悬架仍考虑了被动悬架的机械阻尼，而本文中全主动悬架不考虑机械阻尼阀的作用，相当于车辆无被动减振器。

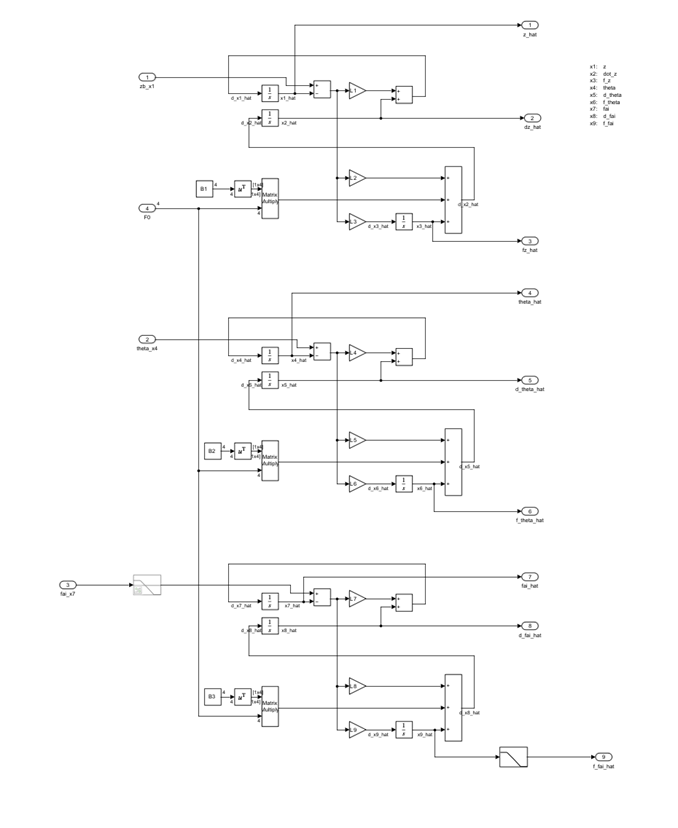

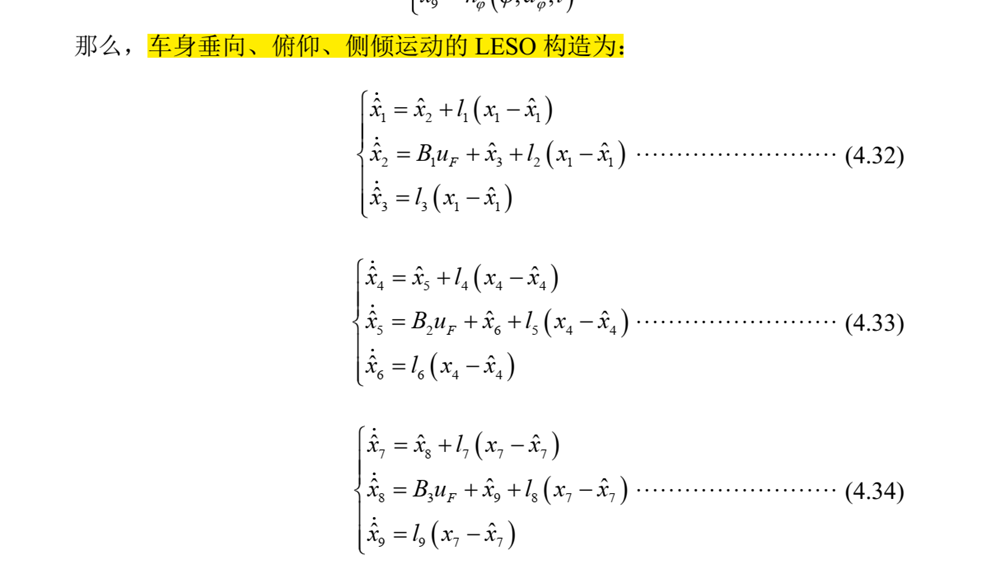

6)LESO观测器设计
直接照抄公式

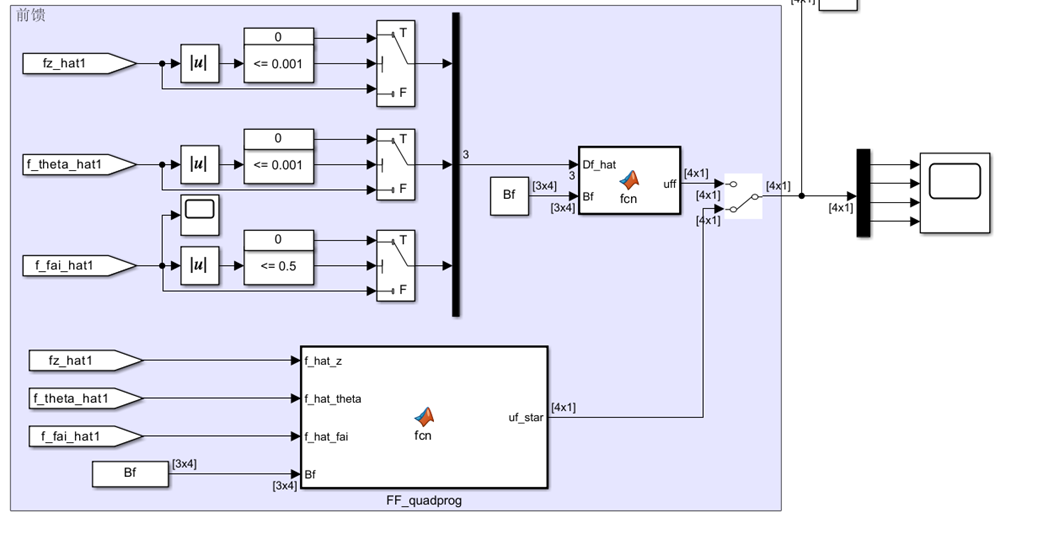

7）扰动前馈

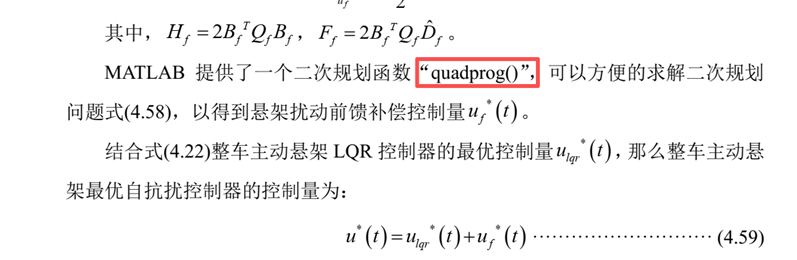

论文中提了一嘴用quadprog()这个函数，那就可以直接无脑套公式直接用了。
这里的目的是根据估计的扰动算出一个最优的力。博主这边也特地根据扰动，逆推回扰动对应减振器的扰动力，直接做补偿的方案。

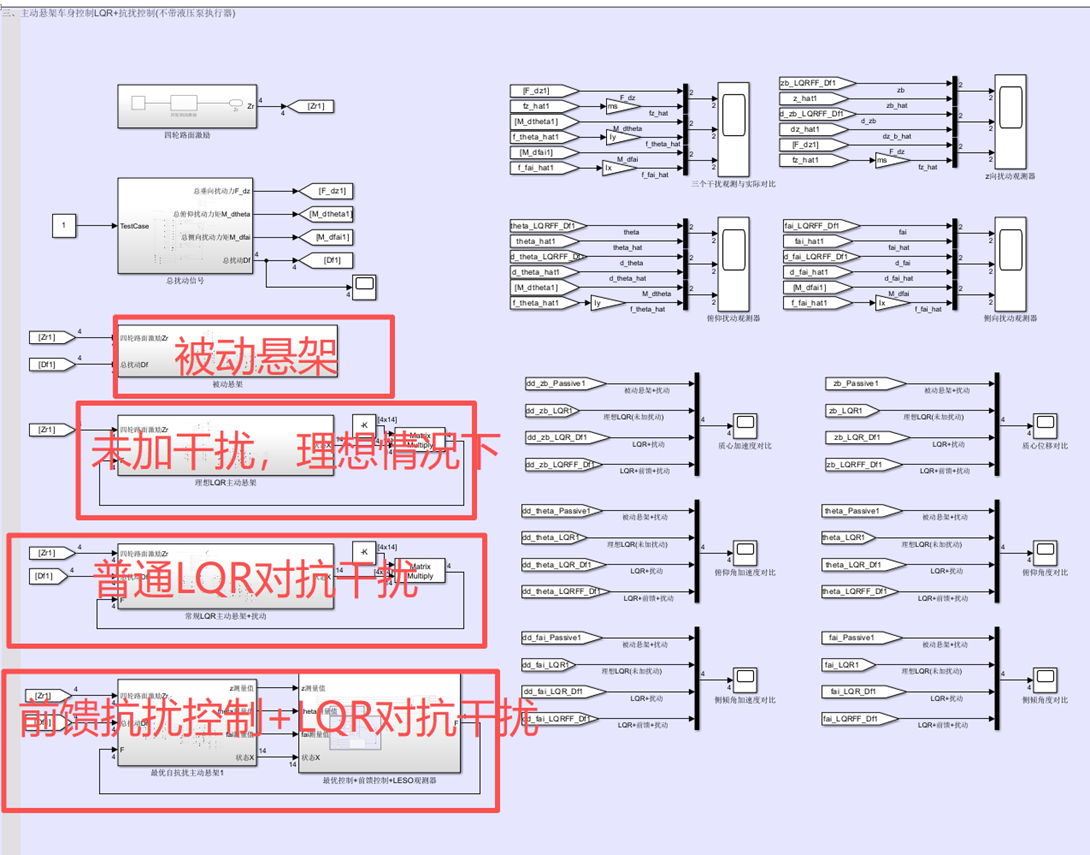

8）不带作动器的整车控制仿真

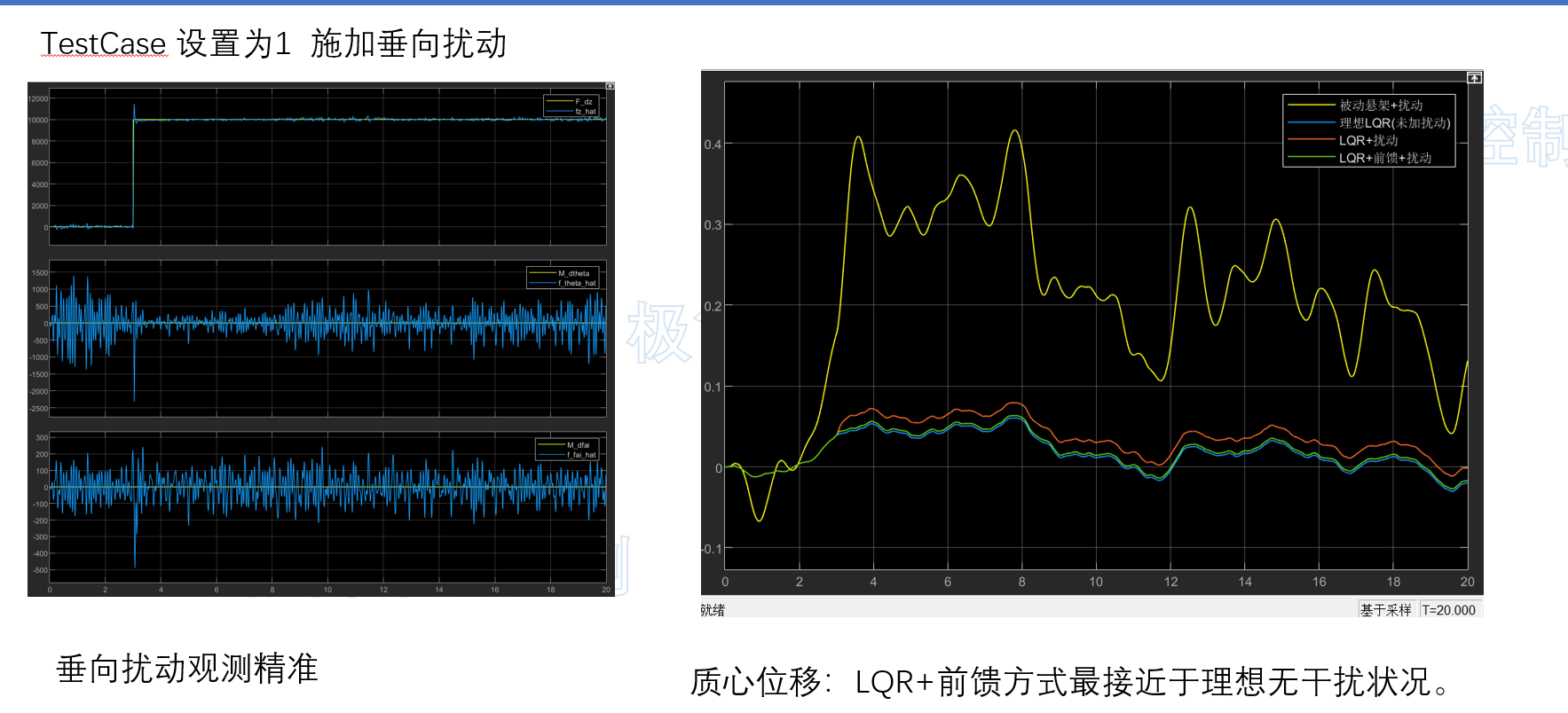

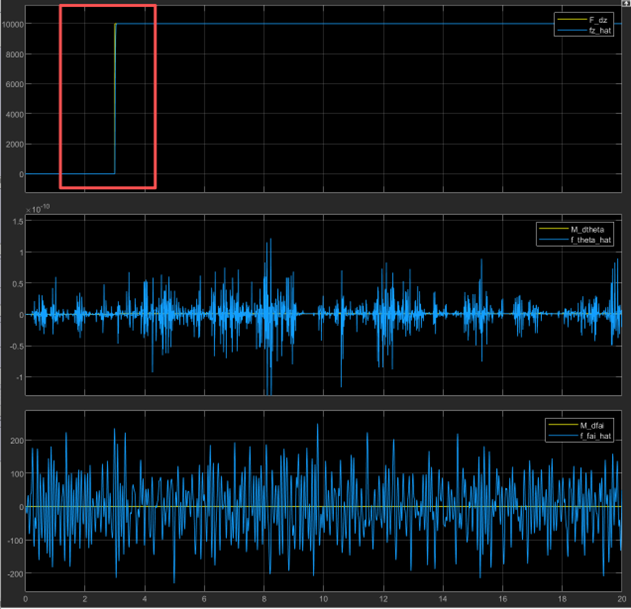

TestCase 设置为1 施加总共10000N的垂向扰动。LESO能准确估算出垂向扰动。

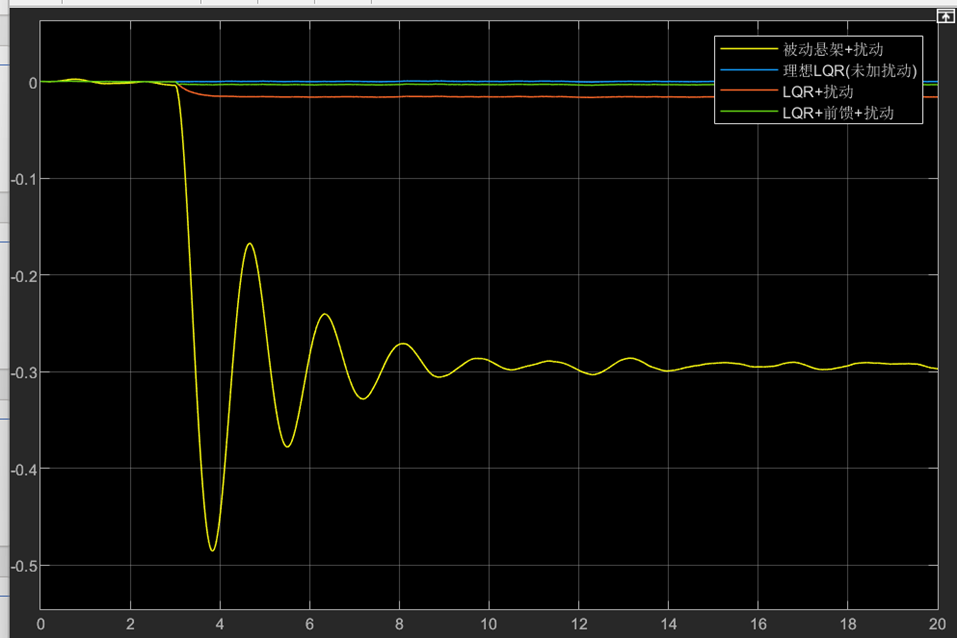

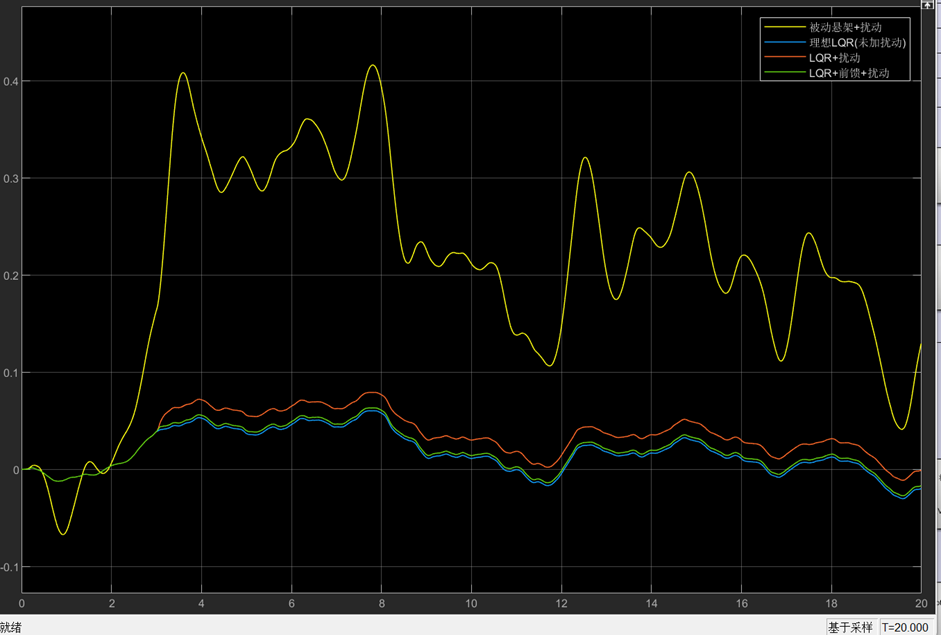

垂向位移对比：
相比被动悬架，带控制的垂向位移明显小了很多。其中LQR+前馈抗扰的方式与理想状态最接近。

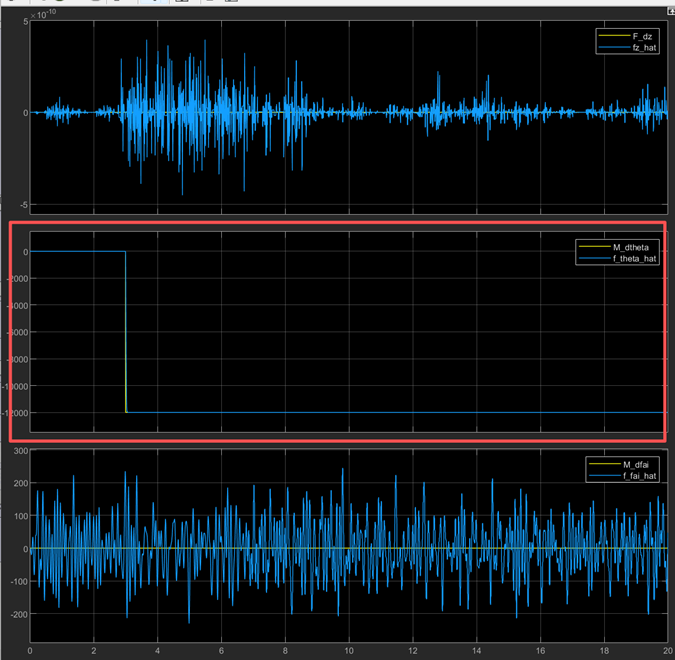

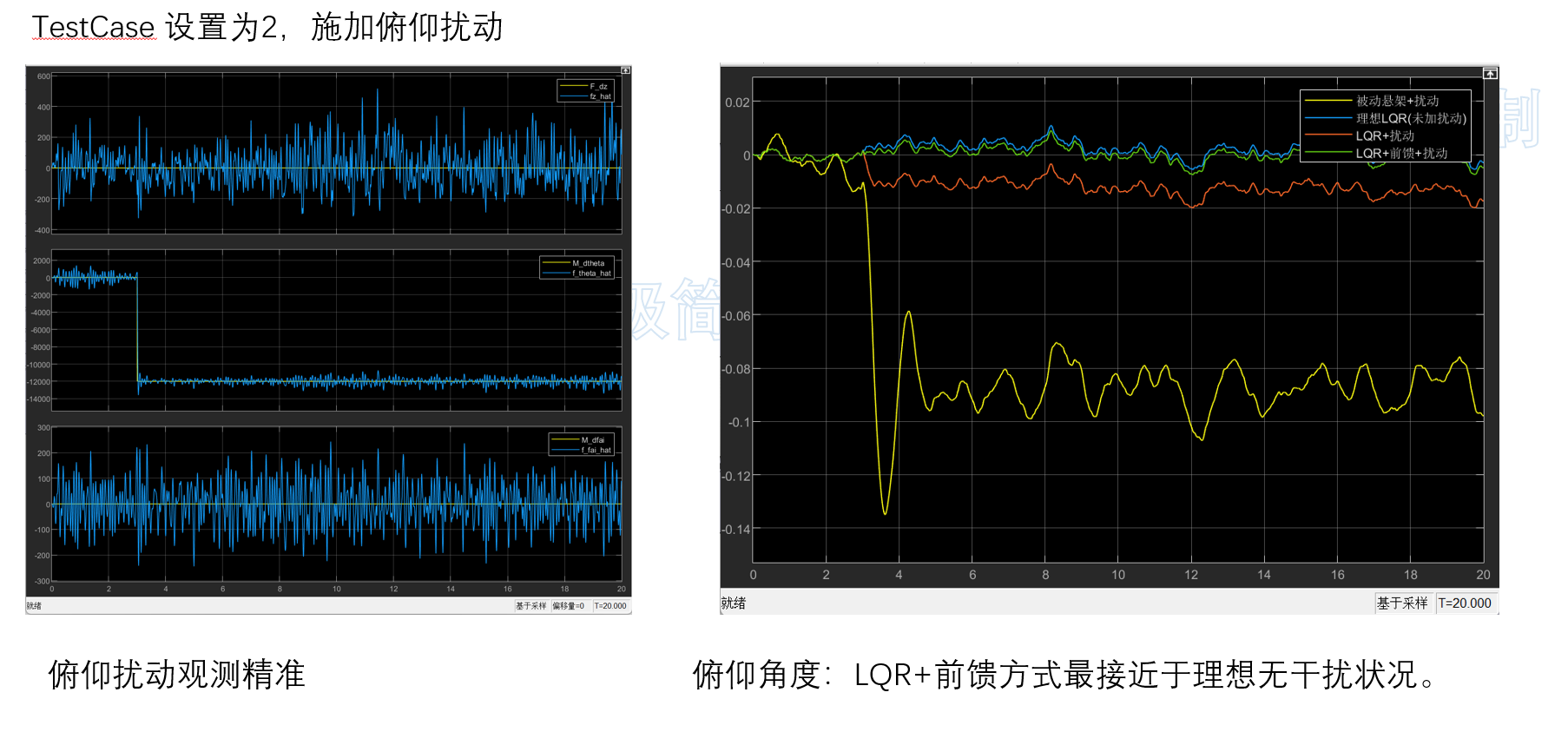

TestCase 设置为2，施加-10000Nm俯仰扰动的。LESO观测结果：

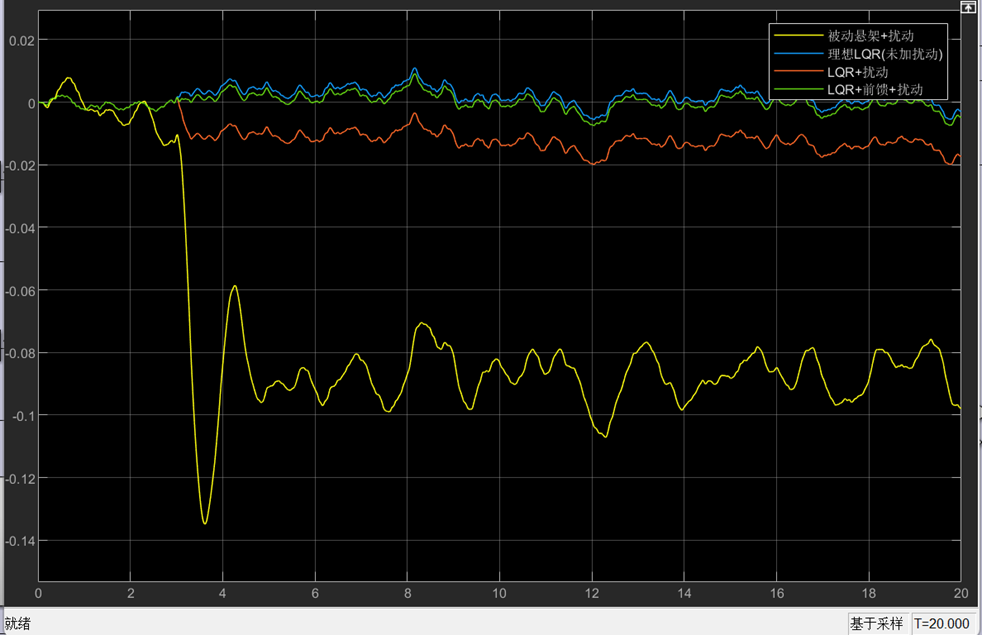

俯仰角度控制对比：
相比被动悬架，带控制的俯仰角变化明显小了很多。其中LQR+前馈抗扰的方式与理想状态最接近。

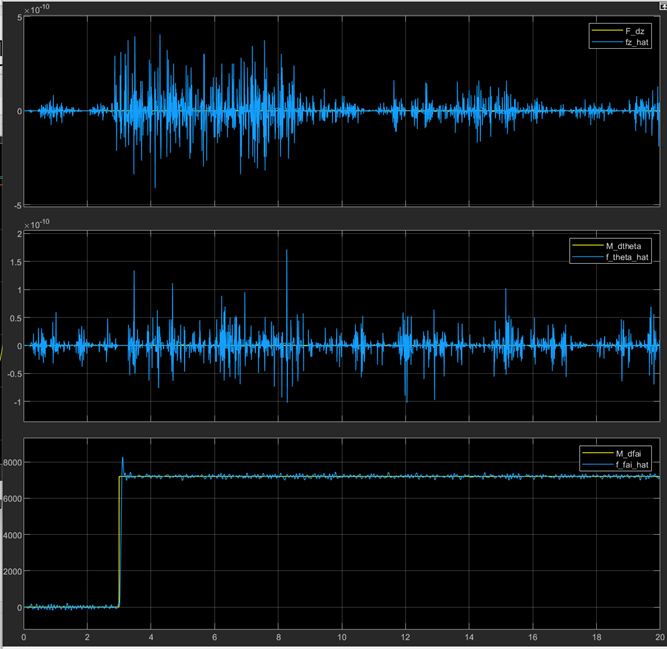

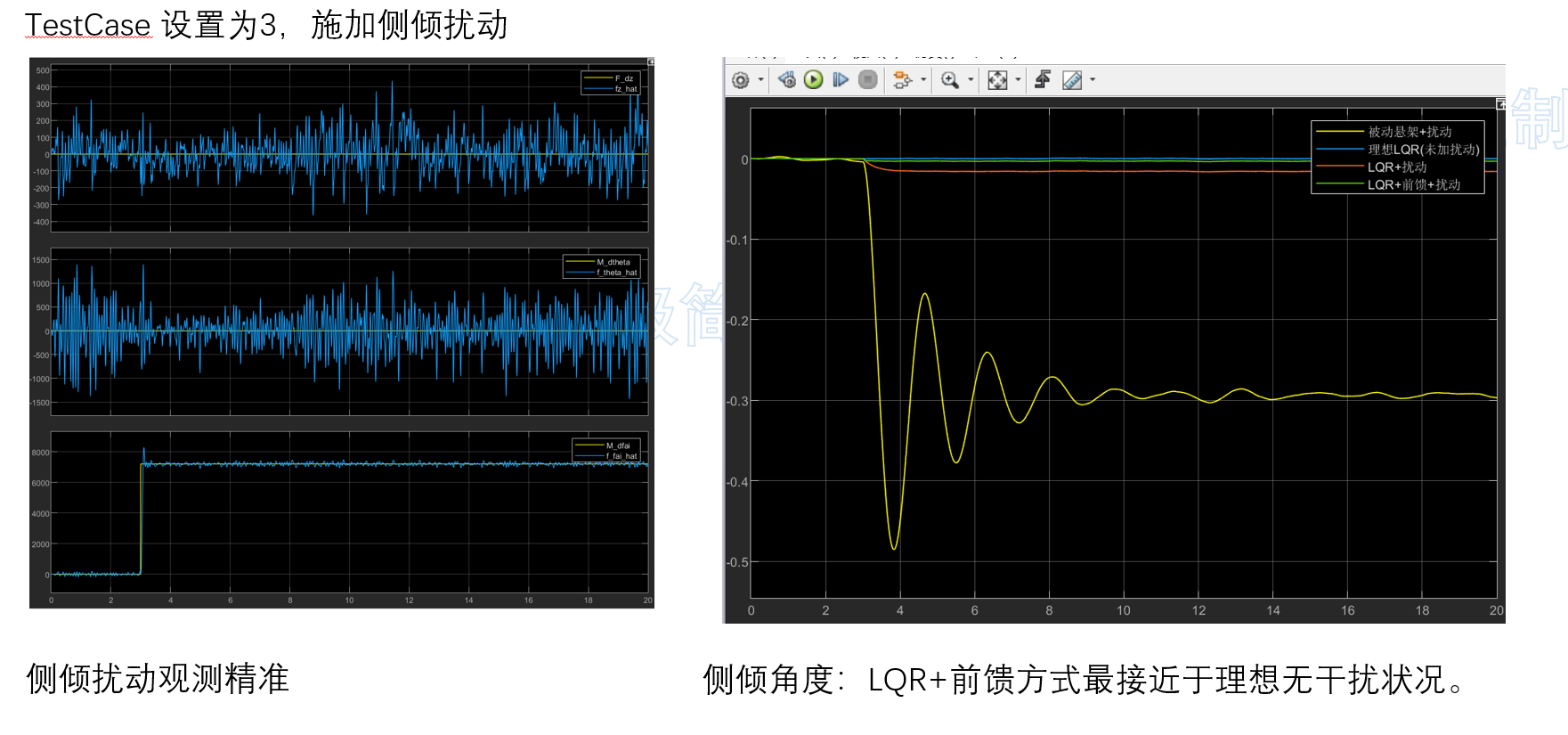

TestCase 设置为3，施加7500Nm侧倾扰动，LESO估计结果：
侧倾角度对比：
相比被动悬架，带控制的侧倾角变化明显小了很多。其中LQR+前馈抗扰的方式与理想状态最接近。

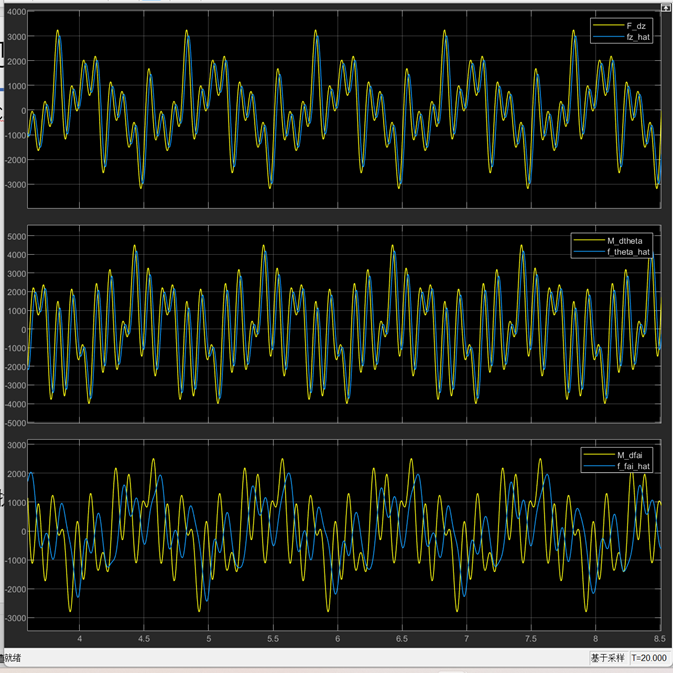

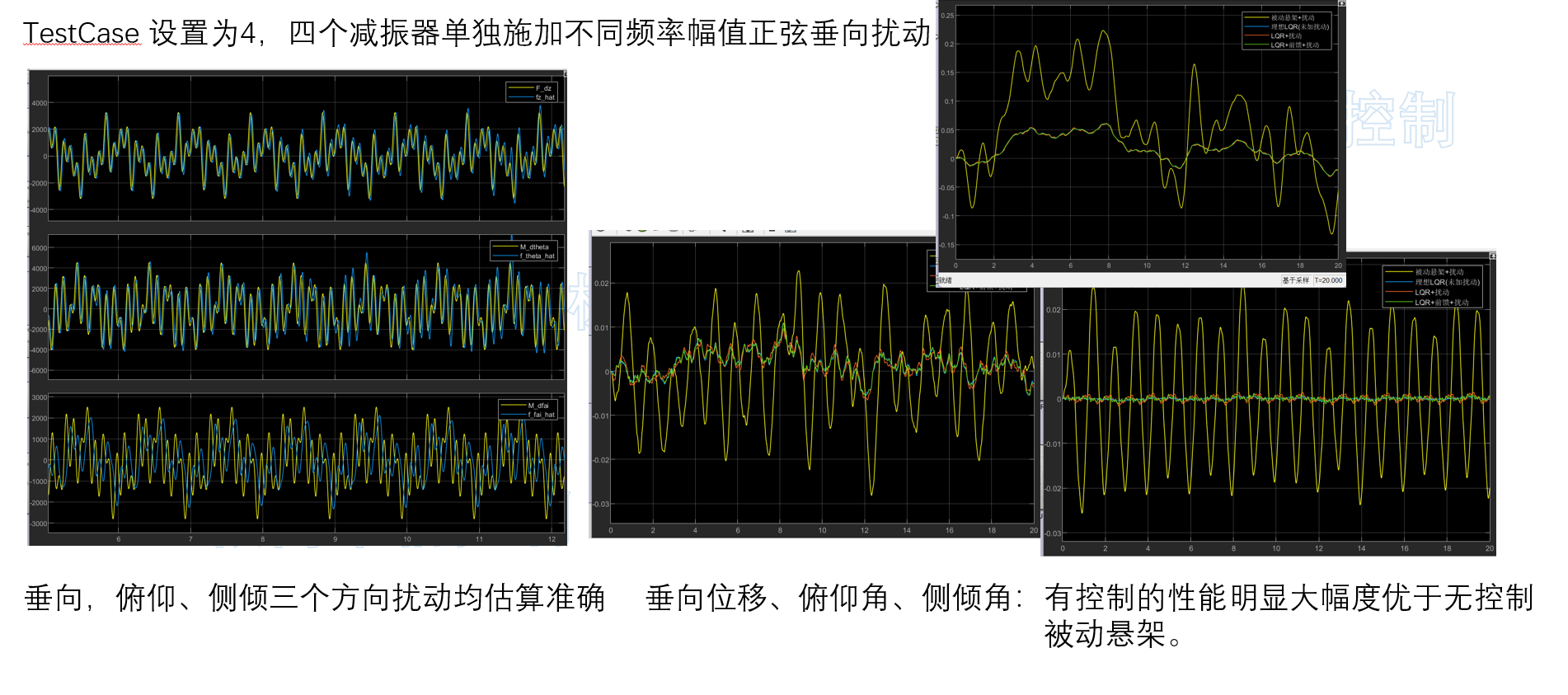

TestCase 设置为4，四个减振器单独施加不同频率幅值正弦垂向扰动，扰动估计如下：

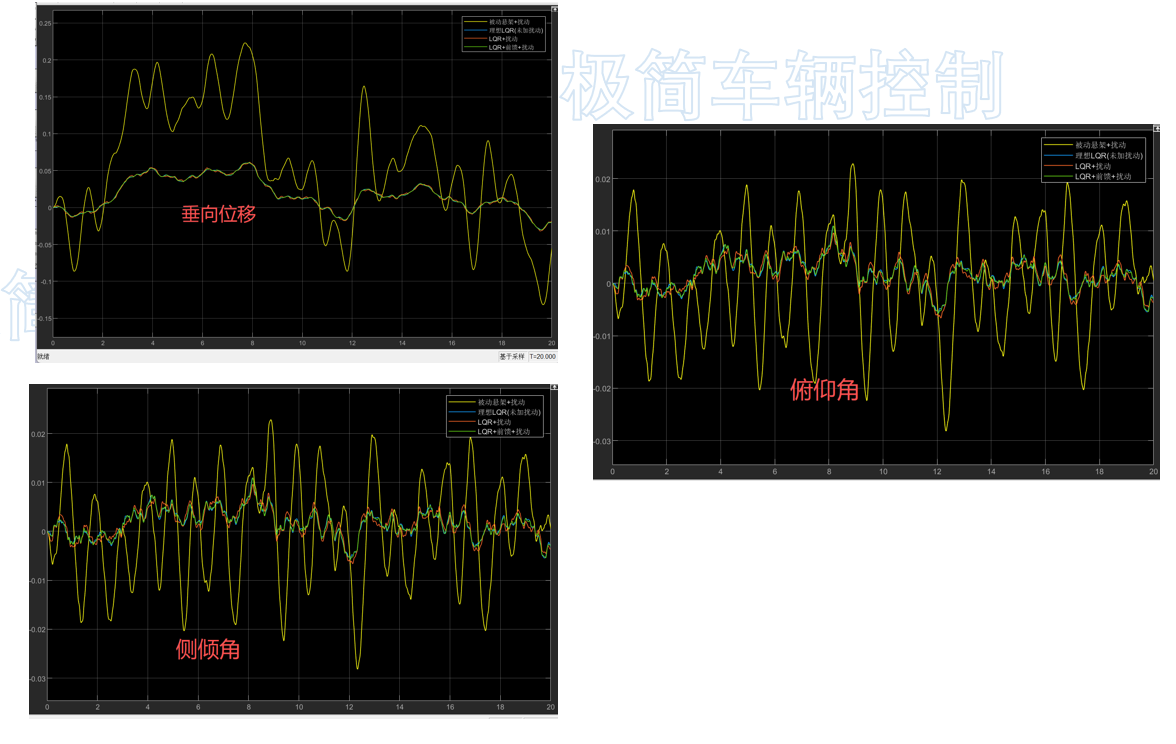

垂向位移、俯仰角、侧倾角：有控制的性能明显大幅度优于无控制被动悬架。
9）带作动器整车仿真
步骤同第8步一样
四、关于模型
有需要源码资料仍从某宝店铺 <极简车辆控制>获取。

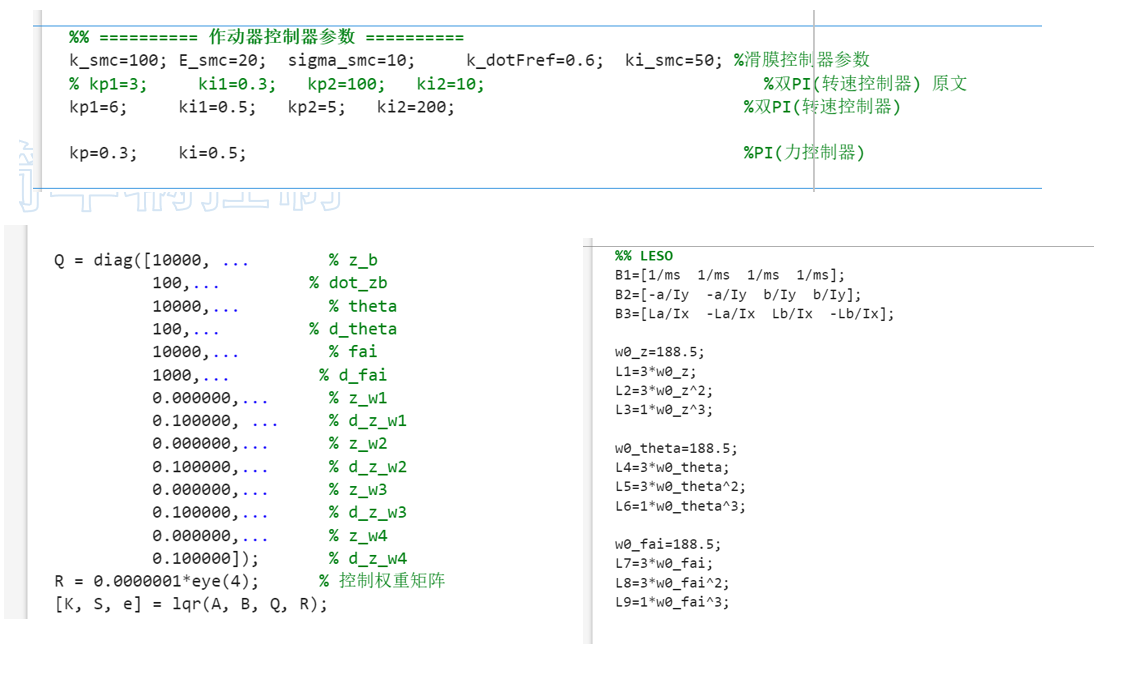

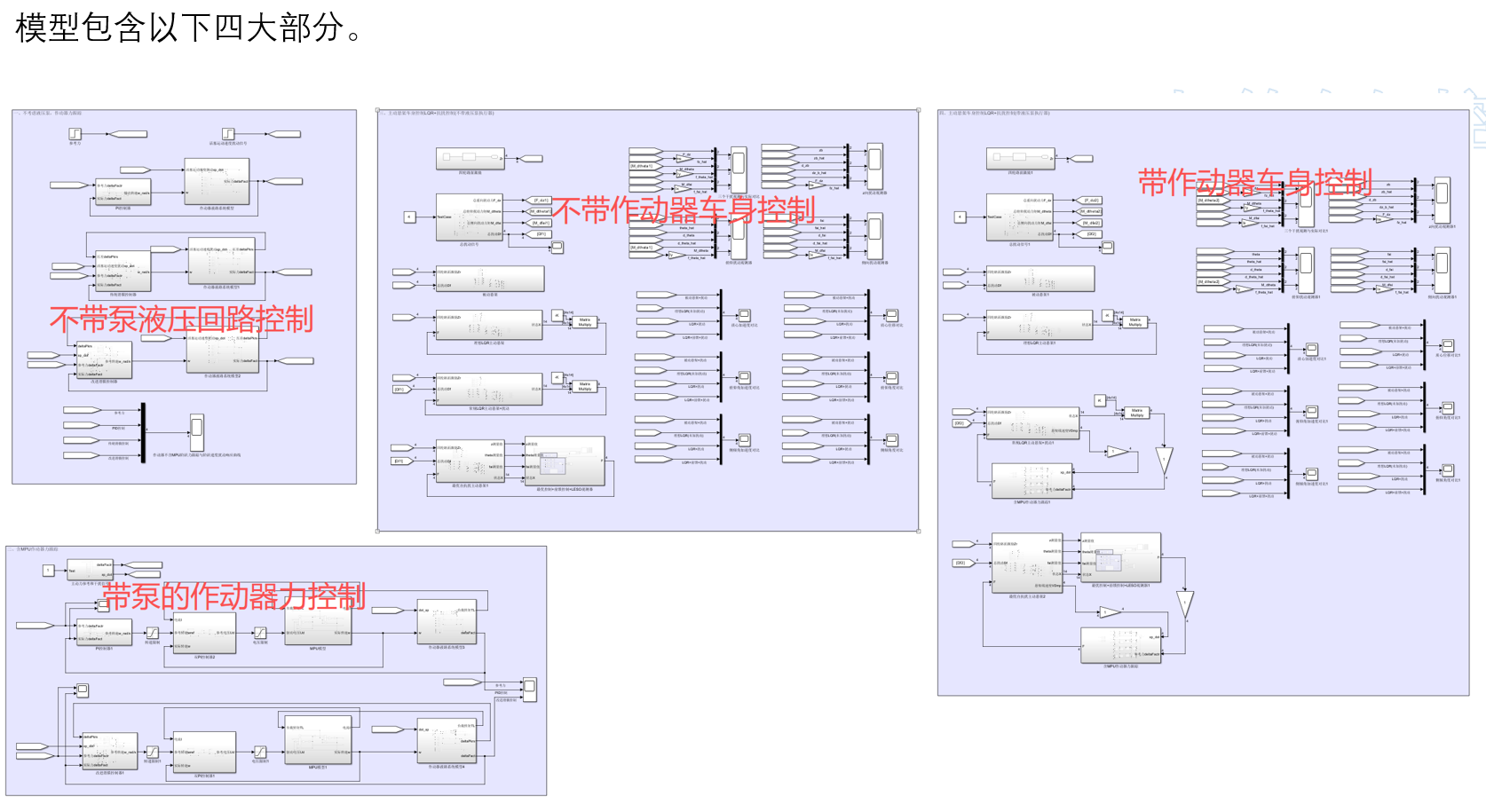

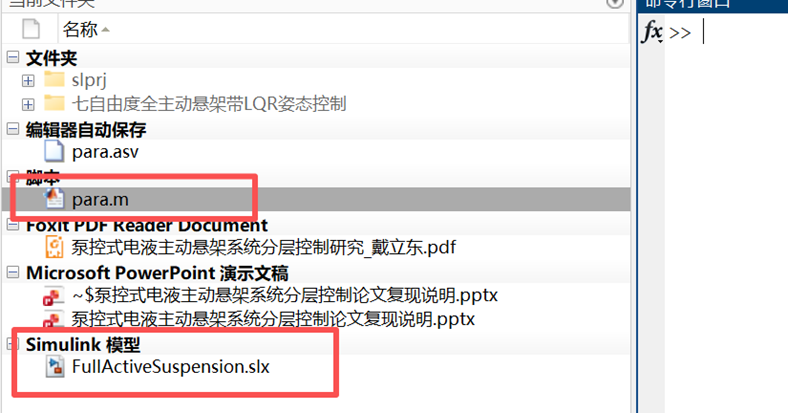

资料包含一份脚本和一个simulink模型，**运行模型之前，应先右键运行脚本，导入参数。**脚本中，作动器控制参数，LQR的Q和R矩阵，LESO的Wo参数为可调参数，同学们可以自行调整，查看运行效果。
