三层交换+VRRP实现负载

在本次网络配置中，我们需要实现以下目标：

1. VLAN隔离：PC1和PC2位于不同的VLAN

2. 网关冗余：SW1和SW2作为终端设备的网关

3. 负载分担：SW1作为VLAN 10主网关，SW2作为VLAN 20主网关

4. 互为备份：当一台交换机故障时，另一台能接管所有流量

---

二、网络拓扑与规划

网络拓扑结构

[PC1-VLAN10]--[SW1]--[SW2]--[PC2-VLAN20]
      |           |      |
    VLAN10     Trunk   VLAN20

IP地址规划

• PC1：192.168.10.10/24，网关：192.168.10.254

• PC2：192.168.20.10/24，网关：192.168.20.254

• VLAN 10虚拟网关：192.168.10.254

• VLAN 20虚拟网关：192.168.20.254

---

三、核心配置代码

SW1 配置（VLAN10主网关/VLAN20备份网关）

# 创建VLAN
sysname SW1
vlan batch 10 20

# 连接PC1的接口配置
interface GigabitEthernet 0/0/1
 port link-type access
 port default vlan 10

# 连接SW2的Trunk接口
interface GigabitEthernet 0/0/24
 port link-type trunk
 port trunk allow-pass vlan 10 20

# VLAN接口与VRRP配置
interface Vlanif 10
 ip address 192.168.10.253 24
 vrrp vrid 10 virtual-ip 192.168.10.254
 vrrp vrid 10 priority 120    # VLAN10主网关
 vrrp vrid 10 preempt-mode timer delay 20

interface Vlanif 20
 ip address 192.168.20.253 24
 vrrp vrid 20 virtual-ip 192.168.20.254
 vrrp vrid 20 priority 100    # VLAN20备份网关
 vrrp vrid 20 preempt-mode timer delay 20

SW2 配置（VLAN20主网关/VLAN10备份网关）

# 创建VLAN
sysname SW2
vlan batch 10 20

# 连接PC2的接口配置
interface GigabitEthernet 0/0/1
 port link-type access
 port default vlan 20

# 连接SW1的Trunk接口
interface GigabitEthernet 0/0/24
 port link-type trunk
 port trunk allow-pass vlan 10 20

# VLAN接口与VRRP配置
interface Vlanif 10
 ip address 192.168.10.252 24
 vrrp vrid 10 virtual-ip 192.168.10.254
 vrrp vrid 10 priority 100    # VLAN10备份网关
 vrrp vrid 10 preempt-mode timer delay 20

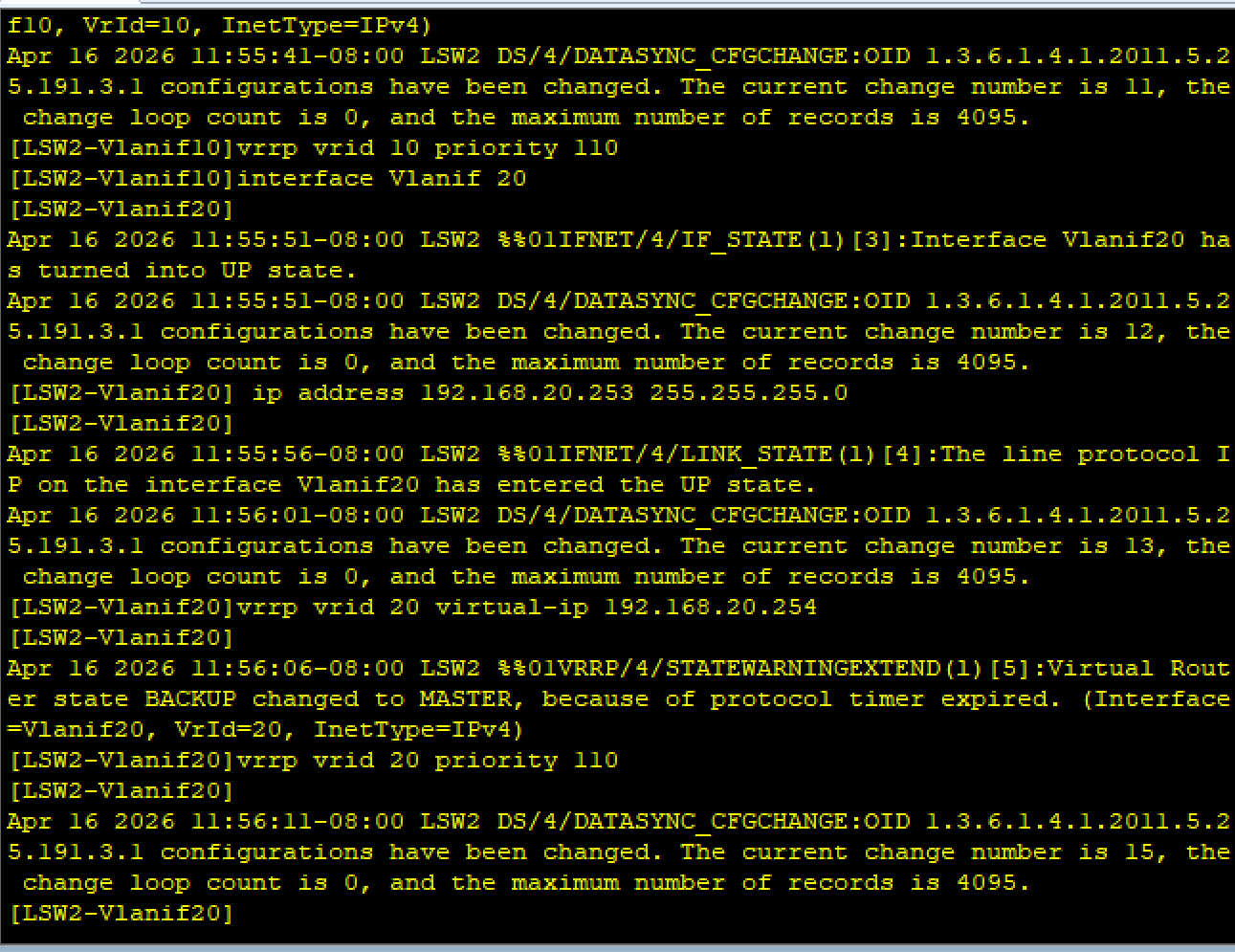

interface Vlanif 20
 ip address 192.168.20.252 24
 vrrp vrid 20 virtual-ip 192.168.20.254
 vrrp vrid 20 priority 120    # VLAN20主网关
 vrrp vrid 20 preempt-mode timer delay 20

---

四、配置验证命令

1. 检查VRRP状态

# 在SW1上执行
display vrrp brief

# 预期结果：
# VLAN 10: State = Master, Priority = 120
# VLAN 20: State = Backup, Priority = 100

2. 验证接口状态

display ip interface brief
display vlan

3. 测试冗余切换

# 模拟SW1故障
interface Vlanif 10
 shutdown

# 查看VRRP切换日志
display vrrp

---

五、实现效果与原理

负载分担原理

• 正常情况：

  • VLAN 10流量 → SW1（主网关）

  • VLAN 20流量 → SW2（主网关）

• 故障情况：

  • SW1故障 → SW2接管VLAN 10和VLAN 20

  • SW2故障 → SW1接管VLAN 10和VLAN 20

核心优势

1. 高可用性：任何一台交换机故障不影响业务

2. 负载均衡：流量分散到两台交换机

3. 无缝切换：VRRP实现毫秒级故障切换

4. 易于扩展：可轻松添加更多VLAN和交换机

---

六、排错技巧

常见问题与解决方法

1. VRRP状态异常

   • 检查物理链路

   • 验证Trunk配置

   • 确认VRRP组号一致

2. PC无法ping通网关

   • 检查PC的IP和网关配置

   • 验证交换机接口VLAN配置

   • 确认VRRP虚拟IP配置正确

3. 流量未按预期分流

   • 检查VRRP优先级设置

   • 验证Preempt（抢占）配置

   • 查看路由表是否正确

---
