ADI边缘AI开发板MAX78000FTHR开发实战：从零开始点亮LED

一、开发板简介

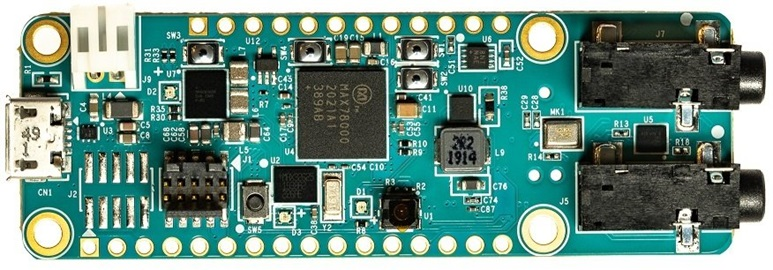

ADI（原Maxim Integrated）MAX78000FTHR是一款专为边缘AI应用设计的超低功耗开发板。其核心搭载了MAX78000微控制器，集成了ARM Cortex-M4F处理器（100MHz）、RISC-V协处理器（60MHz）以及专用的卷积神经网络（CNN）加速器。这款开发板支持电池供电，兼容Adafruit Feather Wing外设扩展，非常适合物联网边缘计算场景。

核心特性：

双核架构：Cortex-M4F + RISC-V协处理器
专用CNN加速器，支持1-bit/4-bit/8-bit权重
512KB Flash + 128KB SRAM
集成CMOS VGA摄像头、数字麦克风、音频Codec
1MB QSPI SRAM扩展
Micro SD卡接口、RGB LED、按键等外设

二、开发环境搭建

1. 软件准备

JDK 11+：Eclipse运行的基础环境
Eclipse IDE for C/C++ Developers：从官网下载
MAX78000 SDK：从ADI官网获取
DAPLink驱动：用于程序烧录

2. 环境配置步骤

步骤1：安装JDK

复制代码

# 下载JDK 11或更高版本
# 配置环境变量
JAVA_HOME = C:\Program Files\Java\jdk-11
Path = %JAVA_HOME%\bin

步骤2：安装Eclipse

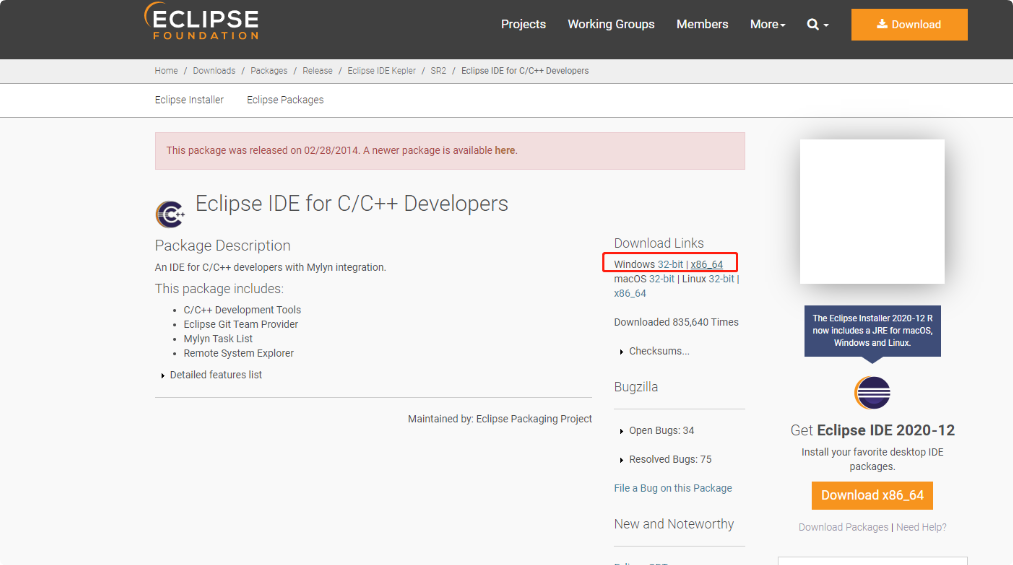

从Eclipse官网下载"Eclipse IDE for C/C++ Developers"
解压到本地目录（如：C:\eclipse）
创建桌面快捷方式

步骤3：配置MAX78000 SDK

从ADI官网下载MAX78000 SDK
解压到工作目录（如：C:\MAX78000_SDK）
在Eclipse中导入SDK：
- File → Import → Existing Projects into Workspace
- 选择SDK目录下的Examples文件夹
- 勾选要导入的示例项目

步骤4：安装DAPLink驱动

连接开发板到PC，按住SW5按钮重新上电
设备管理器中会显示MAINTENANCE磁盘
安装对应驱动程序

三、第一个项目：RGB LED控制

1. 硬件连接说明

MAX78000FTHR板载RGB LED（D1）连接到以下GPIO：

红色LED：P2.0（低电平点亮）
绿色LED：P2.1（低电平点亮）
蓝色LED：P2.2（低电平点亮）

2. 项目创建

在Eclipse中：File → New → C Project
选择"Maxim SDK Project"
项目名称：LED_Blink
选择基础模板：Blinky或GPIO

3. 完整代码实现

复制代码

/**
 * @file main.c
 * @brief MAX78000FTHR RGB LED控制示例
 * @author ADI边缘AI开发入门
 * @date 2026-04-18
 */

#include <stdio.h>
#include "mxc.h"
#include "board.h"
#include "led.h"
#include "tmr.h"

// LED配置
#define LED_RED_PORT    MXC_GPIO2
#define LED_RED_PIN     MXC_GPIO_PIN_0
#define LED_GREEN_PORT  MXC_GPIO2
#define LED_GREEN_PIN   MXC_GPIO_PIN_1
#define LED_BLUE_PORT   MXC_GPIO2
#define LED_BLUE_PIN    MXC_GPIO_PIN_2

// 延时函数
void delay_ms(uint32_t ms) {
    uint32_t start = TMR_GetCount(MXC_TMR0);
    while((TMR_GetCount(MXC_TMR0) - start) < ms);
}

// LED初始化
void led_init(void) {
    // 配置GPIO为输出模式
    MXC_GPIO_Config(&gpio_cfg_out);

    // 红色LED
    gpio_cfg_out.port = LED_RED_PORT;
    gpio_cfg_out.mask = LED_RED_PIN;
    gpio_cfg_out.pad = MXC_GPIO_PAD_PULL_UP;
    gpio_cfg_out.func = MXC_GPIO_FUNC_OUT;
    MXC_GPIO_Config(&gpio_cfg_out);

    // 绿色LED
    gpio_cfg_out.port = LED_GREEN_PORT;
    gpio_cfg_out.mask = LED_GREEN_PIN;
    MXC_GPIO_Config(&gpio_cfg_out);

    // 蓝色LED
    gpio_cfg_out.port = LED_BLUE_PORT;
    gpio_cfg_out.mask = LED_BLUE_PIN;
    MXC_GPIO_Config(&gpio_cfg_out);

    // 初始状态：所有LED熄灭（高电平）
    MXC_GPIO_OutSet(LED_RED_PORT, LED_RED_PIN);
    MXC_GPIO_OutSet(LED_GREEN_PORT, LED_GREEN_PIN);
    MXC_GPIO_OutSet(LED_BLUE_PORT, LED_BLUE_PIN);
}

// LED控制函数
void led_set_color(uint8_t red, uint8_t green, uint8_t blue) {
    // 低电平点亮LED
    if(red) MXC_GPIO_OutClr(LED_RED_PORT, LED_RED_PIN);
    else MXC_GPIO_OutSet(LED_RED_PORT, LED_RED_PIN);

    if(green) MXC_GPIO_OutClr(LED_GREEN_PORT, LED_GREEN_PIN);
    else MXC_GPIO_OutSet(LED_GREEN_PORT, LED_GREEN_PIN);

    if(blue) MXC_GPIO_OutClr(LED_BLUE_PORT, LED_BLUE_PIN);
    else MXC_GPIO_OutSet(LED_BLUE_PORT, LED_BLUE_PIN);
}

int main(void) {
    // 系统初始化
    SystemCoreClockUpdate();
    MXC_ICC_Enable(MXC_ICC0);

    // 配置定时器用于延时
    tmr_cfg_t tmr_cfg;
    tmr_cfg.prescalar = TMR_PRESCALE_1;
    tmr_cfg.mode = TMR_MODE_CONTINUOUS;
    tmr_cfg.clock = MXC_TMR_APB_CLK;
    tmr_cfg.cmp_cnt[0] = 0;
    tmr_cfg.pol[0] = 0;
    TMR_Init(MXC_TMR0, &tmr_cfg);
    TMR_Start(MXC_TMR0);

    // LED初始化
    led_init();

    printf("MAX78000FTHR RGB LED控制示例\n");
    printf("红绿蓝三色LED交替闪烁...\n");

    while(1) {
        // 红色
        led_set_color(1, 0, 0);
        printf("LED: 红色\n");
        delay_ms(500);

        // 绿色
        led_set_color(0, 1, 0);
        printf("LED: 绿色\n");
        delay_ms(500);

        // 蓝色
        led_set_color(0, 0, 1);
        printf("LED: 蓝色\n");
        delay_ms(500);

        // 白色（三色全亮）
        led_set_color(1, 1, 1);
        printf("LED: 白色\n");
        delay_ms(500);

        // 熄灭
        led_set_color(0, 0, 0);
        printf("LED: 熄灭\n");
        delay_ms(500);
    }

    return 0;
}

4. 编译与烧录

步骤1：编译项目

在Eclipse中右键项目 → Build Project
观察Console窗口输出，确认无编译错误

步骤2：连接硬件

用Micro USB线连接开发板到PC
确认设备管理器中识别到DAPLink设备

步骤3：烧录程序

在Eclipse中：Run → Debug Configurations
选择"GDB OpenOCD Debugging"
点击"Debug"按钮开始烧录
观察烧录进度，完成后程序自动运行

5. 预期效果

成功烧录后，开发板上的RGB LED将按照以下顺序循环闪烁：

红色（500ms）
绿色（500ms）
蓝色（500ms）
白色（500ms）
熄灭（500ms）

同时，串口调试工具（如Tera Term）会显示对应的LED状态信息。

四、调试与故障排除

常见问题解决方案：

1. LED不亮

检查GPIO配置是否正确（注意低电平点亮）
确认引脚定义是否匹配开发板版本
检查电源是否正常（开发板应有电源指示灯）

2. 烧录失败

重新安装DAPLink驱动
按住SW5按钮重新上电进入维护模式
检查USB连接是否稳定

3. 串口无输出

确认串口参数：115200, 8N1
检查跳线设置（部分版本需要配置串口跳线）
尝试不同的串口号

五、进阶：边缘AI应用入门

在掌握基础外设控制后，可以尝试MAX78000的AI功能。以下是一个简单的AI应用开发流程：

1. AI开发环境准备

复制代码

# 安装AI训练工具
git clone https://github.com/MaximIntegratedAI/ai8x-training
cd ai8x-training
pip install -r requirements.txt

2. 简单AI模型部署框架

复制代码

#include "ai.h"
#include "camera.h"

// AI模型初始化
void ai_init(void) {
    // 加载预训练模型
    ai_model_init(&model);

    // 配置摄像头
    camera_init();
}

// AI推理执行
void ai_inference(void) {
    image_t image;

    // 获取摄像头图像
    camera_capture(&image);

    // 执行AI推理
    ai_result_t result = ai_run_inference(&model, &image);

    // 根据结果控制LED
    if(result.class_id == 0) {
        led_set_color(1, 0, 0); // 类别0：红色
    } else if(result.class_id == 1) {
        led_set_color(0, 1, 0); // 类别1：绿色
    }
}

3. 从基础到AI的学习路径

掌握基础外设：GPIO、UART、I2C、SPI
理解摄像头接口：OV7692摄像头驱动
学习AI模型训练：使用PyTorch训练简单CNN
模型量化与转换：8-bit/4-bit量化，模型转换
部署到边缘设备：集成到MAX78000应用

六、总结

通过本教程，我们完成了MAX78000FTHR开发板的基础开发环境搭建，并实现了第一个可执行的LED控制项目。这个看似简单的示例包含了嵌入式开发的核心要素：硬件抽象层使用、GPIO控制、定时器配置、串口调试等。

MAX78000FTHR作为一款边缘AI开发板，其真正的价值在于将AI能力带到资源受限的边缘设备。在掌握基础开发技能后，开发者可以逐步探索其CNN加速器的潜力，实现人脸识别、语音识别、异常检测等智能应用。
