【数字稳压控制DAC/TLC5615驱动】2023-5-27

缘由https://ask.csdn.net/questions/7952105/54215004

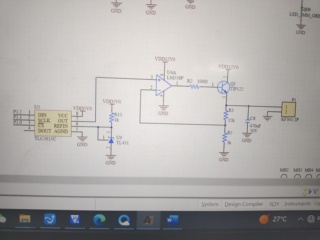

讲解原理图 :这部分原理图,调节电压值是怎么调节的,做一个分析以及每个元器件的作用,

cpp 复制代码
void TLC5615(unsigned int sj)
{
	unsigned char a=12;
	CS5615=SCLK5615=0;
	sj<<=6;//16位转为10位数据
	fs:if(a--)
	{
		DIN5615=sj&0x8000;
		SCLK5615=1;
		sj<<=1;
		SCLK5615=0;
		goto fs;
	}
	CS5615=1;
}
cpp 复制代码
void TLC5615char(unsigned char sj)
{
	unsigned char a=12;
	CS5615=SCLK5615=0;
	fs:if(a--)
	{
		DIN5615=sj&0x80;
		SCLK5615=1;
		if(a<8)sj<<=1;
		SCLK5615=0;
		goto fs;
	}
	CS5615=1;
}



TLC5615char(SK);if(++SK>100)SK=0;

驱动代码以及仿真演示。

若有欲解恶难,汝当教布施智慧到彼岸,而为解之,何以故?以布施智慧与慈悲相应故,得重报轻受,故知智慧到彼岸有大势力,故为最上最尊。
