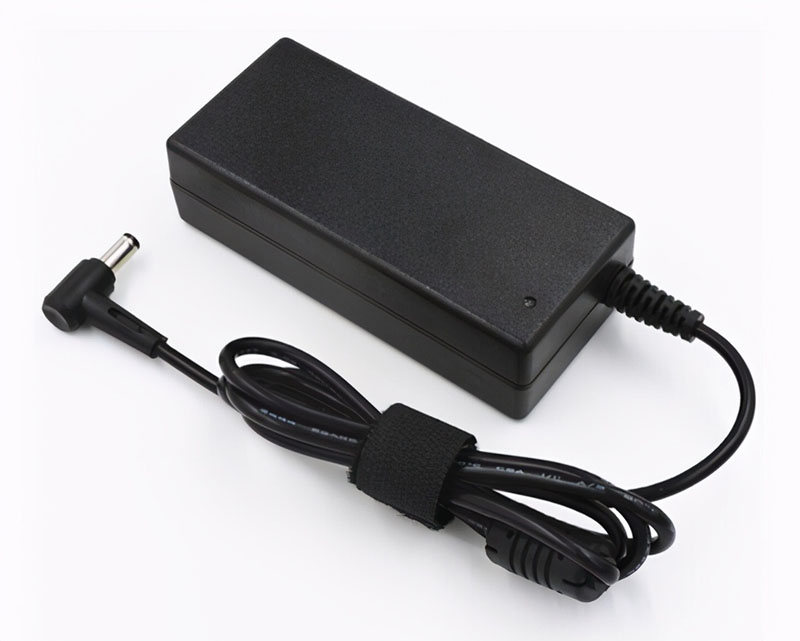

英集芯IP2759是一款用于多口快充适配器、电源适配器、车载充电器等便携设备的快充协议芯片。兼容市面上主流的快充协议，支持最新的PD3.2快充标准，提供高达28V的扩展功率范围。集成三路C口Type-C协议（DFP），支持3路Type-C接口的正反插和高速数据传输。三路独立环路控制：电压/电流可编程调节，支持PWM反馈、光耦驱动、I2C接口三种控制方式。集成6路NMOS驱动，简化外围电路设计。采用QFN40封装，节省PCB空间，降低BOM成本。
一、广泛快充协议支持，满足多元需求
IP2759在快充协议支持上覆盖了当前行业中的常见标准，为用户带来便捷的充电体验。
USB PD 3.2兼容：支持PPS/EPR28V，与主流快充标准实现良好对接，提供高效的充电服务。
QC系列覆盖：从QC2.0到QC5，可适应不同年代高通设备的需求，提供相应的快充方案。
私有协议兼容：兼容FCP/SCP、AFC、PE+、UFCS融合快充等主流品牌设备的私有协议，减少品牌间壁垒，提升跨设备充电的便利性。
通用协议保障：支持BC1.2、Apple 2.4A、2.0A等通用协议，满足日常基础充电的兼容性要求。
三口独立控制：在多USB端口应用场景下，各端口可独立触发不同协议快充且互不干扰，有助于提升充电效率与使用便捷性。
二、高精度控制与补偿，维持输出稳定
IP2759采用三路独立环路控制技术，电压和电流均可编程调节，并支持线损补偿，有助于在不同线路长度和负载条件下维持输出电压和电流的稳定性。同时，高端电流检测功能可对充电电流进行监测，在检测到过载等异常情况时及时响应，提升使用过程中的安全性。
三、灵活电压调整与驱动，简化电路设计

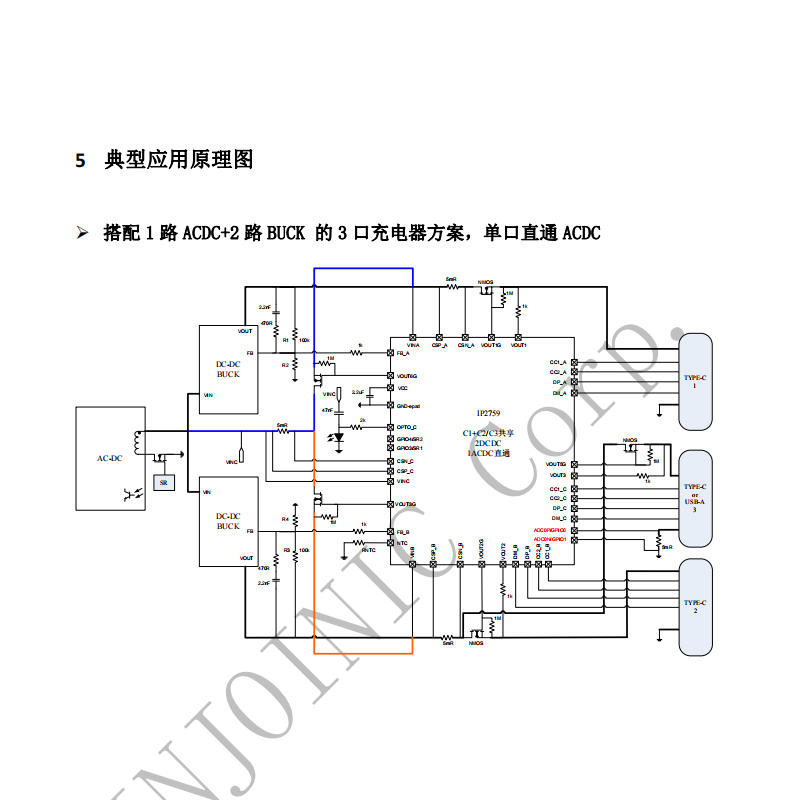

IP2759在电压调整与驱动方面具有较好的灵活性，支持PWM反馈、光耦驱动、I2C接口三种控制方式，可适配不同电路设计需求。集成6路NMOS驱动的设计有助于简化外围电路，减少电阻、电容、MOSFET等外围元件的使用，节省PCB空间，降低设计复杂度与成本，提升产品的可靠性与生产效率。
四、多重保护机制，保障使用安全
安全是充电过程中需要重点关注的因素。IP2759具备较为完善的多重保护机制：
输出保护：过流、过压、短路保护三路独立工作，任一路出现异常时可及时切断输出，防止故障扩大。
过温保护：支持多路NTC检测（最多4路），具备开路检测能力，在芯片温度过高时自动降低输出功率或停止输出，防止过热风险。
信号线保护：DP/DM/CC1/CC2引脚耐压可达30V，有助于防止静电或浪涌对芯片造成损伤，提升芯片在复杂电磁环境下的工作稳定性。
五、低功耗与可定制性，适应多样场景
IP2759支持待机低功耗模式，有助于降低设备长时间不工作时的能耗。其较宽的工作电压范围（3V--30V）和在线升级功能，使芯片能够适应不同电源环境，并保持对新快充协议的兼容性，为产品后续升级和功能扩展提供便利，有利于控制产品的生命周期成本。
六、紧凑封装设计，节省空间降低成本

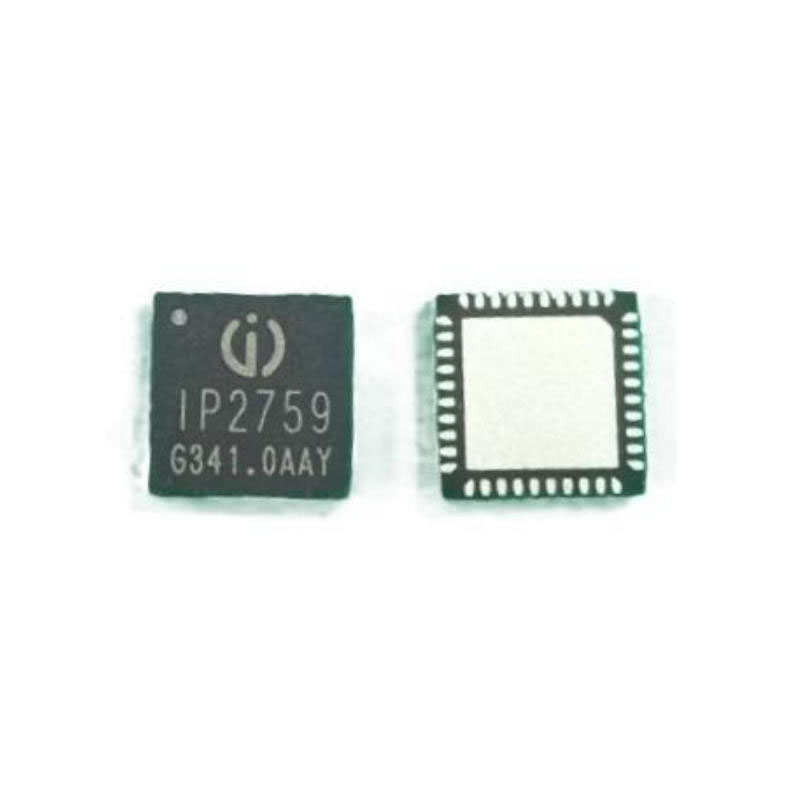

IP2759采用5mm×5mm QFN40封装，0.4mm间距，这种紧凑的封装形式有利于节省PCB空间，使产品在小型化设计方面更具可行性。同时，较低的BOM成本使其在大规模量产中具有一定优势，对价格敏感的市场也较为适用。
七、适用场景广泛，发挥功能特点
IP2759的性能与功能使其在多个应用场景中发挥作用：

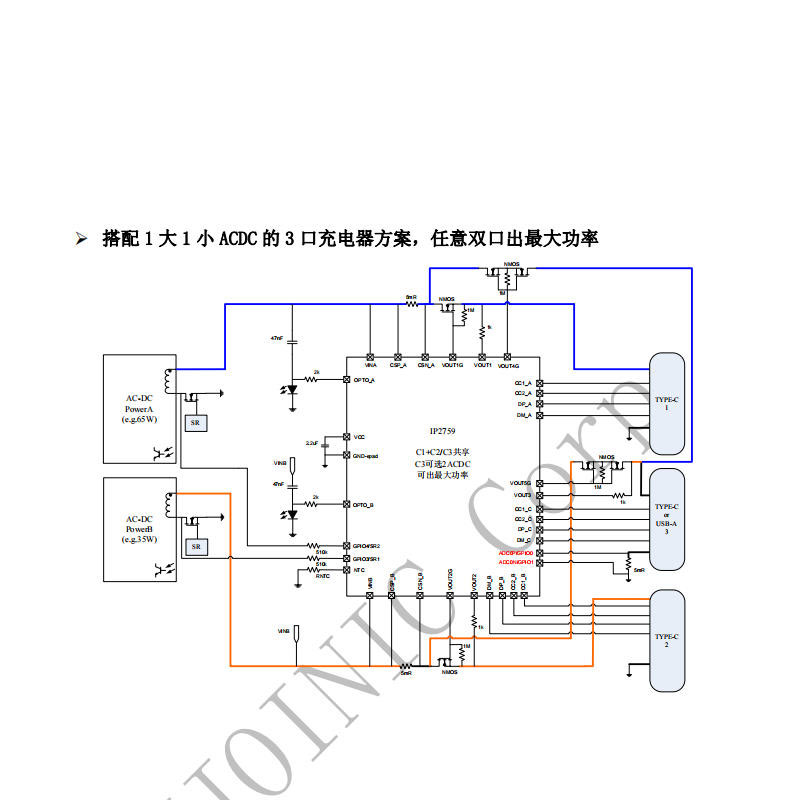

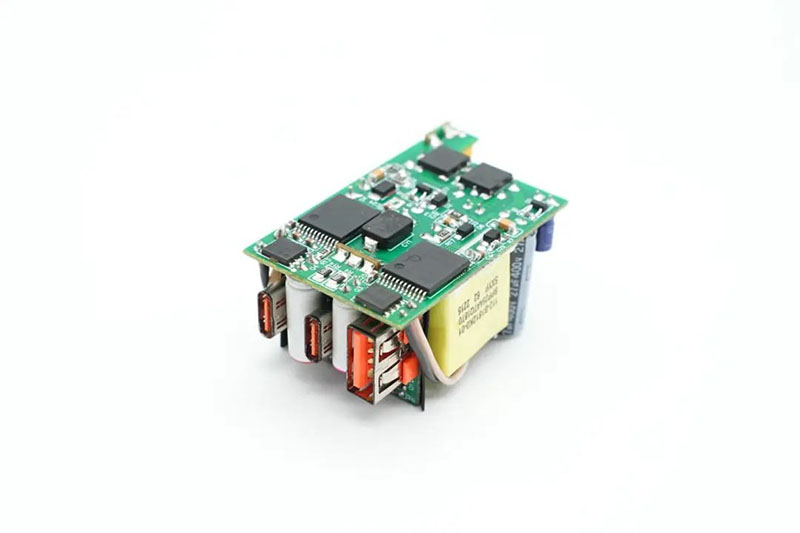

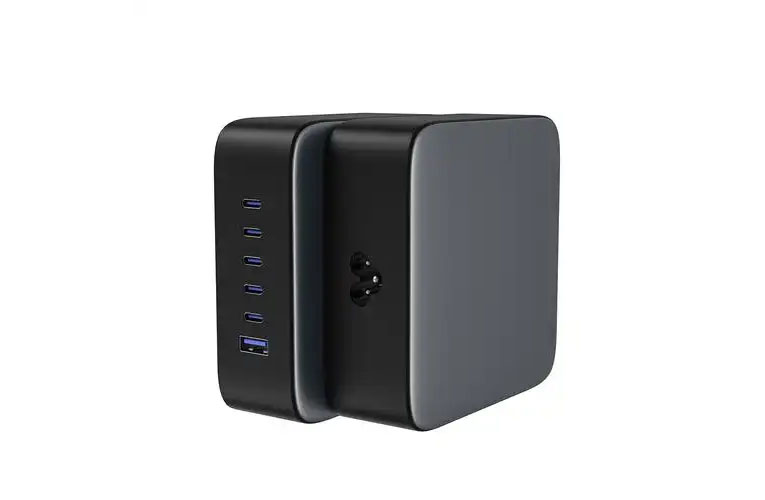

1、多口适配器：如桌面充电器、旅行适配器等，IP2759的三口独立快充功能可减少协议冲突，使各设备获得相应的充电状态；高集成度设计有助于减少元件数量，缩小产品体积。

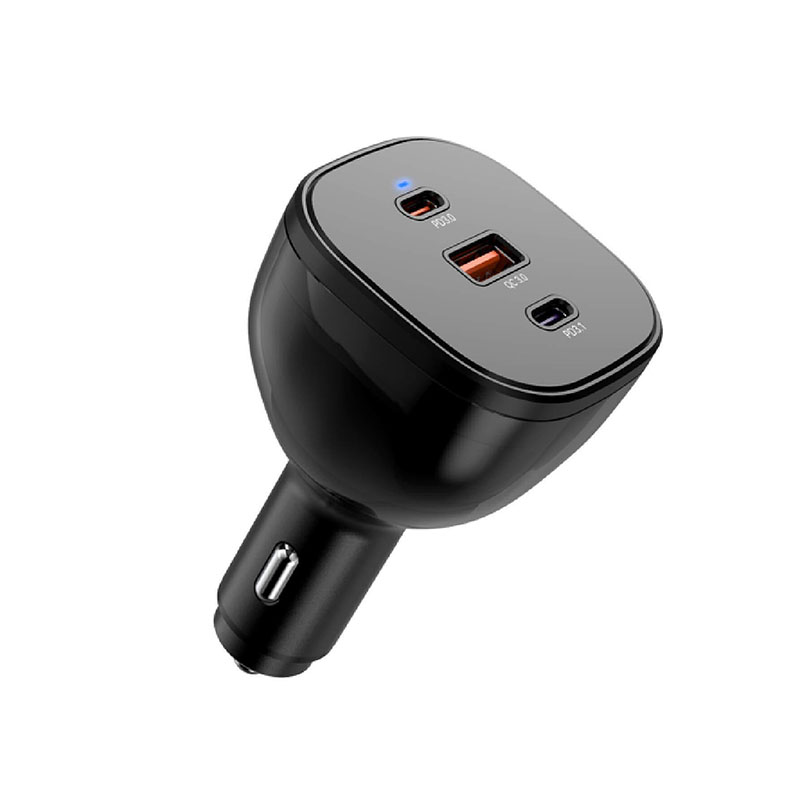

2、车载充电器：IP2759可兼容车厂私有协议（如AFC），适配不同车型的充电要求；自动泄放功能有助于提升充电安全性。
3、系统集成应用：在显示器、电视等需要扩展PD快充功能的设备中，IP2759的I2C接口便于与主控通信，实现充电管理的智能化，为用户带来便捷的充电体验。
八、技术特点与快充标准化
IP2759的协议兼容性覆盖了公有协议（PD/QC）与多种私有协议，一定程度上缓解了多品牌设备间的兼容问题，同时支持UFCS融合快充，顺应了行业标准化趋势。高集成度设计减少了外围元件的使用，降低了设计复杂度，有助于提升产品的可靠性与生产效率。多重保护机制与30V耐压设计使芯片能够适应较为复杂的电磁环境，为快充应用领域提供了值得选择的解决方案。
