单片机时钟配置01

MCU：STM32F407

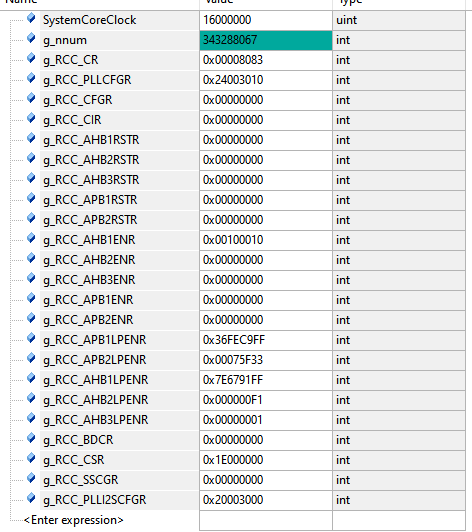

一、不配置时钟

cpp 复制代码

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    delay_init(168);                    /* 延时初始化 */
    led_init();                         /* 初始化LED */
	g_RCC_CR=RCC->CR;
	g_RCC_PLLCFGR=RCC->PLLCFGR;
	g_RCC_CFGR=RCC->CFGR;
	g_RCC_CIR=RCC->CIR;
	g_RCC_AHB1RSTR=RCC->AHB1RSTR;
	g_RCC_AHB2RSTR=RCC->AHB2RSTR;
	g_RCC_AHB3RSTR=RCC->AHB3RSTR;
	g_RCC_APB1RSTR=RCC->APB1RSTR;
	g_RCC_APB2RSTR=RCC->APB2RSTR;
	g_RCC_AHB1ENR=RCC->AHB1ENR;
	g_RCC_AHB2ENR=RCC->AHB2ENR;
	g_RCC_AHB3ENR=RCC->AHB3ENR;
	g_RCC_APB1ENR=RCC->APB1ENR;
	g_RCC_APB2ENR=RCC->APB2ENR;
	g_RCC_APB1LPENR=RCC->APB1LPENR;
	g_RCC_APB2LPENR=RCC->APB2LPENR;
	g_RCC_AHB1LPENR=RCC->AHB1LPENR;
	g_RCC_AHB2LPENR=RCC->AHB2LPENR;
	g_RCC_AHB3LPENR=RCC->AHB3LPENR;
	g_RCC_BDCR=RCC->BDCR;
	g_RCC_CSR=RCC->CSR;
	g_RCC_SSCGR=RCC->SSCGR;
	g_RCC_PLLI2SCFGR=RCC->PLLI2SCFGR;
    while(1)
    {
				g_nnum++;
    }
}

二、配置时钟

cpp 复制代码

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
//    sys_stm32_clock_init(336, 8, 2, 7); /* 设置时钟,168Mhz */
		sys_stm32_clock_init(192, 4, 4, 2); /* 设置时钟,168Mhz */
    delay_init(168);                    /* 延时初始化 */
    led_init();                         /* 初始化LED */

	g_RCC_CR=RCC->CR;
	g_RCC_PLLCFGR=RCC->PLLCFGR;
	g_RCC_CFGR=RCC->CFGR;
	g_RCC_CIR=RCC->CIR;
	g_RCC_AHB1RSTR=RCC->AHB1RSTR;
	g_RCC_AHB2RSTR=RCC->AHB2RSTR;
	g_RCC_AHB3RSTR=RCC->AHB3RSTR;
	g_RCC_APB1RSTR=RCC->APB1RSTR;
	g_RCC_APB2RSTR=RCC->APB2RSTR;
	g_RCC_AHB1ENR=RCC->AHB1ENR;
	g_RCC_AHB2ENR=RCC->AHB2ENR;
	g_RCC_AHB3ENR=RCC->AHB3ENR;
	g_RCC_APB1ENR=RCC->APB1ENR;
	g_RCC_APB2ENR=RCC->APB2ENR;
	g_RCC_APB1LPENR=RCC->APB1LPENR;
	g_RCC_APB2LPENR=RCC->APB2LPENR;
	g_RCC_AHB1LPENR=RCC->AHB1LPENR;
	g_RCC_AHB2LPENR=RCC->AHB2LPENR;
	g_RCC_AHB3LPENR=RCC->AHB3LPENR;
	g_RCC_BDCR=RCC->BDCR;
	g_RCC_CSR=RCC->CSR;
	g_RCC_SSCGR=RCC->SSCGR;
	g_RCC_PLLI2SCFGR=RCC->PLLI2SCFGR;
    while(1)
    {
				g_nnum++;
    }
}

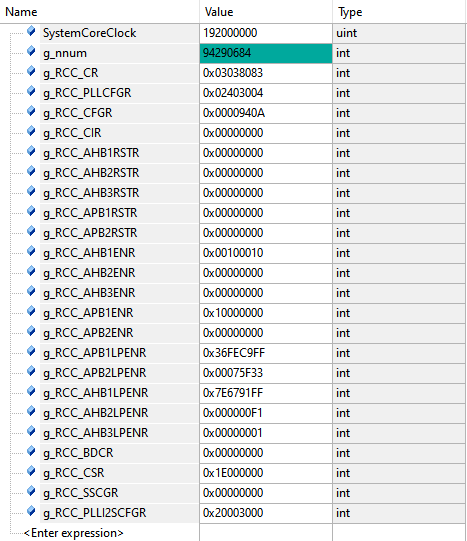

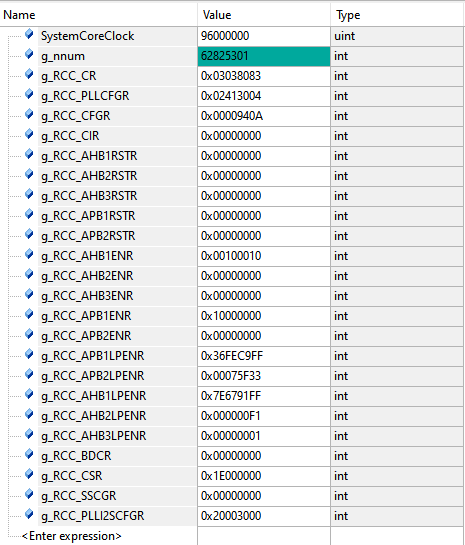

sys_stm32_clock_init(192, 4, 4, 2);的原型是

uint8_t sys_stm32_clock_init(uint32_t plln, uint32_t pllm, uint32_t pllp, uint32_t pllq)

其中plln的选择：

VCO 输出频率 = VCO 输入频率 × PLLN 并且 192  PLLN  432，

VCO 输出频率介于 192 和 432 MHz 之间

pllm的选择：VCO 输入频率 = PLL 输入时钟频率 / PLLM 并且 2  PLLM  63，VCO 输入频率介于 1 和 2 MHz 之间。

对于外部晶振为8MHz，pllm只能是8或4.其它值均不成功。

pllp的选择：PLL 输出时钟频率 = VCO 频率 / PLLP 并且 PLLP = 2、4、6 或 8

不超过 168 MHz

pplq的选择：USB OTG FS 时钟频率 = VCO 频率 / PLLQ，并且 2  PLLQ 15

pllm=4，则VCO输入频率为2MHz；

plln=192，则VCO的输出频率为384

pllp=4，则PLL的输出频率为384/4=96MHZ

即SystemCoreClock=96MHz

三、pllm=4时，可以配置几个频率呢？

先不考虑USB OTG FS 时钟频率，如果pllp=2，则时钟会超出168MHz，但是成功。

cpp 复制代码

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
		sys_stm32_clock_init(192, 4, 2, 2); /* 设置时钟,168Mhz */
    delay_init(168);                    /* 延时初始化 */
    led_init();                         /* 初始化LED */

	g_RCC_CR=RCC->CR;
	g_RCC_PLLCFGR=RCC->PLLCFGR;
	g_RCC_CFGR=RCC->CFGR;
	g_RCC_CIR=RCC->CIR;
	g_RCC_AHB1RSTR=RCC->AHB1RSTR;
	g_RCC_AHB2RSTR=RCC->AHB2RSTR;
	g_RCC_AHB3RSTR=RCC->AHB3RSTR;
	g_RCC_APB1RSTR=RCC->APB1RSTR;
	g_RCC_APB2RSTR=RCC->APB2RSTR;
	g_RCC_AHB1ENR=RCC->AHB1ENR;
	g_RCC_AHB2ENR=RCC->AHB2ENR;
	g_RCC_AHB3ENR=RCC->AHB3ENR;
	g_RCC_APB1ENR=RCC->APB1ENR;
	g_RCC_APB2ENR=RCC->APB2ENR;
	g_RCC_APB1LPENR=RCC->APB1LPENR;
	g_RCC_APB2LPENR=RCC->APB2LPENR;
	g_RCC_AHB1LPENR=RCC->AHB1LPENR;
	g_RCC_AHB2LPENR=RCC->AHB2LPENR;
	g_RCC_AHB3LPENR=RCC->AHB3LPENR;
	g_RCC_BDCR=RCC->BDCR;
	g_RCC_CSR=RCC->CSR;
	g_RCC_SSCGR=RCC->SSCGR;
	g_RCC_PLLI2SCFGR=RCC->PLLI2SCFGR;


    while(1)
    {
				g_nnum++;
    }
}

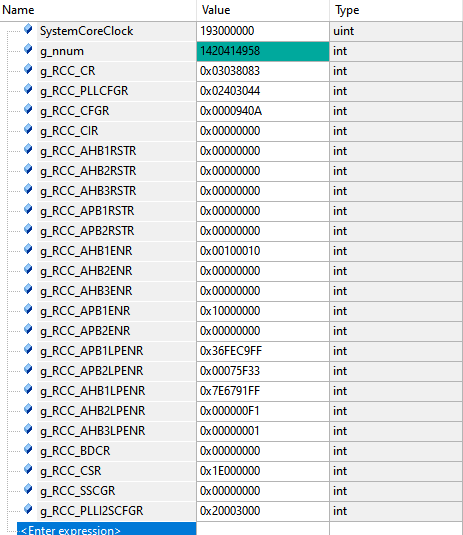

cpp 复制代码

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
		sys_stm32_clock_init(193, 4, 2, 2); /* 设置时钟,168Mhz */
    delay_init(168);                    /* 延时初始化 */
    led_init();                         /* 初始化LED */

	g_RCC_CR=RCC->CR;
	g_RCC_PLLCFGR=RCC->PLLCFGR;
	g_RCC_CFGR=RCC->CFGR;
	g_RCC_CIR=RCC->CIR;
	g_RCC_AHB1RSTR=RCC->AHB1RSTR;
	g_RCC_AHB2RSTR=RCC->AHB2RSTR;
	g_RCC_AHB3RSTR=RCC->AHB3RSTR;
	g_RCC_APB1RSTR=RCC->APB1RSTR;
	g_RCC_APB2RSTR=RCC->APB2RSTR;
	g_RCC_AHB1ENR=RCC->AHB1ENR;
	g_RCC_AHB2ENR=RCC->AHB2ENR;
	g_RCC_AHB3ENR=RCC->AHB3ENR;
	g_RCC_APB1ENR=RCC->APB1ENR;
	g_RCC_APB2ENR=RCC->APB2ENR;
	g_RCC_APB1LPENR=RCC->APB1LPENR;
	g_RCC_APB2LPENR=RCC->APB2LPENR;
	g_RCC_AHB1LPENR=RCC->AHB1LPENR;
	g_RCC_AHB2LPENR=RCC->AHB2LPENR;
	g_RCC_AHB3LPENR=RCC->AHB3LPENR;
	g_RCC_BDCR=RCC->BDCR;
	g_RCC_CSR=RCC->CSR;
	g_RCC_SSCGR=RCC->SSCGR;
	g_RCC_PLLI2SCFGR=RCC->PLLI2SCFGR;
    while(1)
    {
				g_nnum++;
    }
}

cpp 复制代码

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
		sys_stm32_clock_init(432, 4, 2, 2); /* 设置时钟,168Mhz */
    delay_init(168);                    /* 延时初始化 */
    led_init();                         /* 初始化LED */

	g_RCC_CR=RCC->CR;
	g_RCC_PLLCFGR=RCC->PLLCFGR;
	g_RCC_CFGR=RCC->CFGR;
	g_RCC_CIR=RCC->CIR;
	g_RCC_AHB1RSTR=RCC->AHB1RSTR;
	g_RCC_AHB2RSTR=RCC->AHB2RSTR;
	g_RCC_AHB3RSTR=RCC->AHB3RSTR;
	g_RCC_APB1RSTR=RCC->APB1RSTR;
	g_RCC_APB2RSTR=RCC->APB2RSTR;
	g_RCC_AHB1ENR=RCC->AHB1ENR;
	g_RCC_AHB2ENR=RCC->AHB2ENR;
	g_RCC_AHB3ENR=RCC->AHB3ENR;
	g_RCC_APB1ENR=RCC->APB1ENR;
	g_RCC_APB2ENR=RCC->APB2ENR;
	g_RCC_APB1LPENR=RCC->APB1LPENR;
	g_RCC_APB2LPENR=RCC->APB2LPENR;
	g_RCC_AHB1LPENR=RCC->AHB1LPENR;
	g_RCC_AHB2LPENR=RCC->AHB2LPENR;
	g_RCC_AHB3LPENR=RCC->AHB3LPENR;
	g_RCC_BDCR=RCC->BDCR;
	g_RCC_CSR=RCC->CSR;
	g_RCC_SSCGR=RCC->SSCGR;
	g_RCC_PLLI2SCFGR=RCC->PLLI2SCFGR;


    while(1)
    {
				g_nnum++;
    }
}

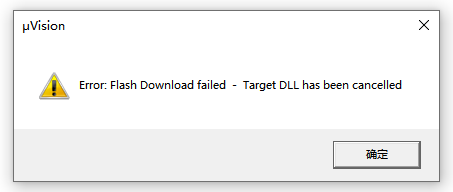

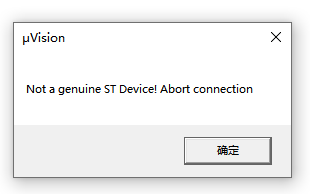

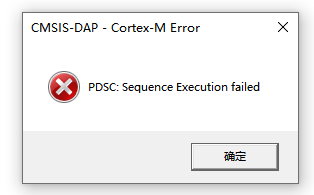

PLLN设置为最大值432，则时钟设置为432MHz，烧录直接失败！

烧录不了。
