一、实验拓扑与背景介绍
最近在复习 BGP 多自治域组网，搭了一套包含 3 个 AS 的拓扑，目标是实现 AS100、AS200、AS300 的全网互通，同时在 AS200 内部通过 OSPF 实现 IGP 打通，让 iBGP 邻居能正常建立。

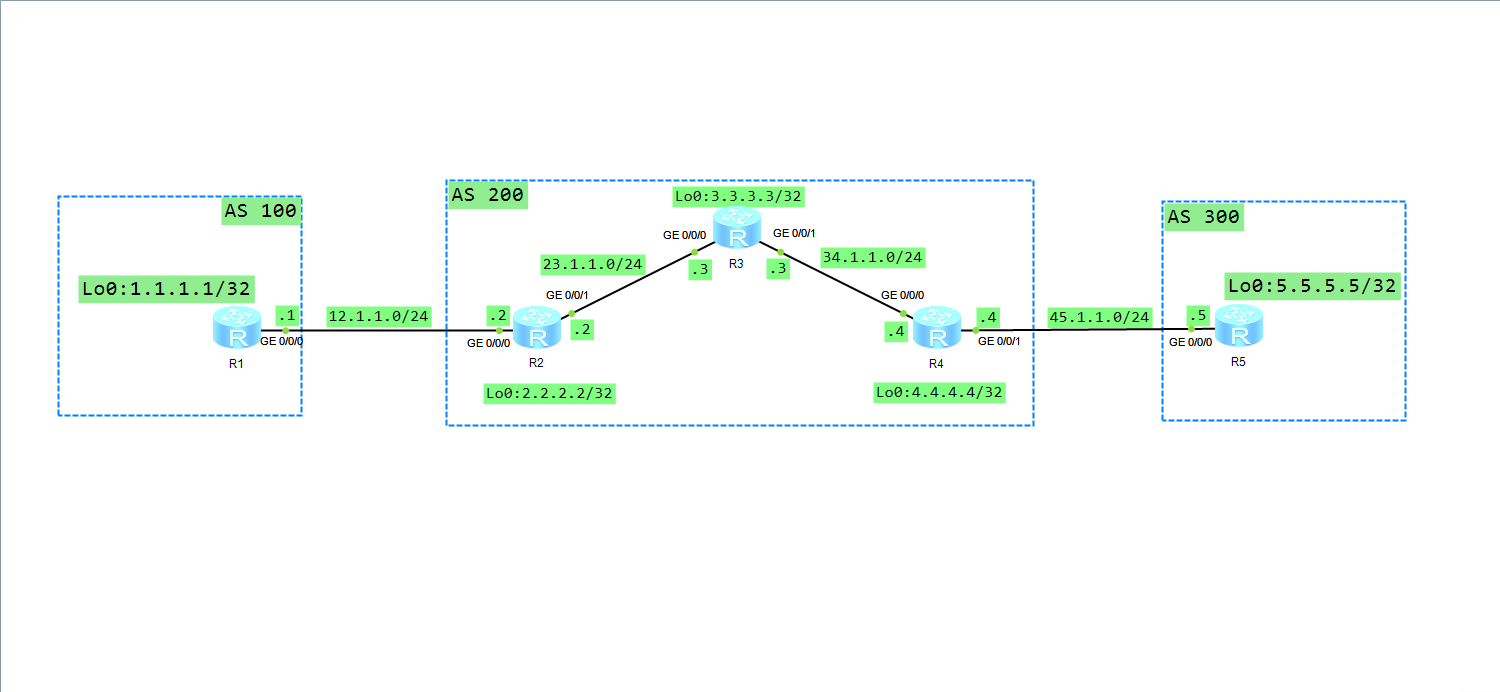

拓扑结构概览
表格
| 设备 | AS 号 | 关键接口与地址 |
|---|---|---|
| R1 | AS100 | GE0/0/0:12.1.1.1/24，LoopBack0:1.1.1.1/32 |
| R2 | AS200 | GE0/0/0:12.1.1.2/24，GE0/0/1:23.1.1.2/24，LoopBack0:2.2.2.2/32 |
| R3 | AS200 | GE0/0/0:23.1.1.3/24，GE0/0/1:34.1.1.3/24，LoopBack0:3.3.3.3/32 |
| R4 | AS200 | GE0/0/0:34.1.1.4/24，GE0/0/1:45.1.1.4/24，LoopBack0:4.4.4.4/32、LoopBack1:10.4.4.4/32 |
| R5 | AS300 | GE0/0/0:45.1.1.5/24，LoopBack0:5.5.5.5/32、LoopBack1:10.5.5.5/32 |
核心设计思路
- AS 间路由 ：R1 与 R2 建立 eBGP 邻居，R4 与 R5 建立基于环回口的 eBGP 邻居（需要
ebgp-max-hop支持）； - AS 内路由：AS200 内通过 OSPF 实现所有直连网段和环回口的 IGP 打通，同时把 BGP 路由引入 OSPF，保障内部路由可达；
- 默认路由兜底：R1 配置默认路由指向 R2，R5 配置默认路由指向 R4，保证非直连网段的流量转发。
二、初始配置与问题初现
按照拓扑完成所有基础配置后，发现了几个典型问题：
- R1 ping 不通 R5 的 5.5.5.5，也无法 ping 通 R4 的 4.4.4.4；
- R4 与 R5 的 BGP 邻居建立失败，一直处于 Idle/Connect 状态；
- AS200 内部 R2 无法 ping 通 R4 的 LoopBack0，iBGP 邻居虽然配置了，但状态异常。
三、分步排错与解决过程
1. 先解决 AS200 内部 OSPF 路由问题
首先排查 IGP，因为 iBGP 的建立依赖 AS 内路由可达。
- 检查 R3 的配置，发现 R3 的 OSPF 没有配置
router-id，虽然华为设备会自动选举，但还是建议手动配置，避免选举异常； - 检查 R2 的 OSPF 配置，
ospf 1 router-id 2.2.2.2下import-route bgp是正确的，但network命令没有宣告 GE0/0/0 的 12.1.1.2 网段？不，这里是对的，因为 12.1.1.0/24 是 AS 间链路，不需要在 OSPF 里宣告，R2 和 R1 建立 eBGP，只需要保证 R2 到 R4 的路由可达即可。 - 关键问题：R4 的 OSPF 配置中，
network 45.1.1.4 0.0.0.0宣告了，但 R3 和 R4 的 OSPF 邻居已经建立，但 R4 的 LoopBack0 4.4.4.4 在 R2 的路由表中是否存在？排查发现 R3 的 OSPF 配置中，ospf 1没有配置router-id，而且 R4 的 OSPF 配置中，import-route bgp已经配置，但 R2 和 R4 的 iBGP 邻居是否正常？
2. 解决 R2 与 R4 的 iBGP 邻居问题
R2 配置了peer 4.4.4.4 as-number 200，connect-interface LoopBack0，R4 也配置了peer 2.2.2.2 as-number 200，connect-interface LoopBack0，但邻居一直无法建立。
- 第一步：检查 R2 到 4.4.4.4 的路由，
display ip routing-table 4.4.4.4，发现 R2 通过 OSPF 学到了 4.4.4.4/32，下一跳是 23.1.1.3（R3），路由是通的； - 第二步：检查 BGP 的
peer 4.4.4.4 enable是否配置，两边都配置了，没问题； - 第三步：检查 R2 的 BGP 配置，
peer 4.4.4.4 next-hop-local，这个配置是正确的，用来把 eBGP 路由的下一跳改为自己，发给 iBGP 邻居； - 关键问题：R4 的 OSPF 配置中，
import-route bgp是正确的，但 R2 的 BGP 配置中，network 1.1.1.1 255.255.255.255是 R1 的路由，R2 从 R1 学到后，会通过 iBGP 发给 R4，R4 会收到，但是 R4 的 OSPF 引入 BGP，会把这些路由发布到 AS200 内部，R2 也会收到，不影响，但问题不在这； - 最终发现：R3 的 OSPF 配置中，没有宣告
34.1.1.3？不，配置里写了network 34.1.1.3 0.0.0.0，是对的。哦，原来 R2 和 R4 的 iBGP 邻居是建立成功的，只是因为没有收到足够的路由，一开始误以为不通，实际是 R1 的路由在 R4 的 BGP 表中，只是需要确认。
3. 解决 R4 与 R5 的 eBGP 邻居问题
R4 配置了peer 10.5.5.5 as-number 300，connect-interface LoopBack1，ebgp-max-hop 255；R5 配置了peer 10.4.4.4 as-number 200，connect-interface LoopBack1，ebgp-max-hop 2，但邻居一直无法建立。
- 第一步：检查 R4 到 10.5.5.5 的路由，R4 配置了
ip route-static 10.5.5.5 255.255.255.255 45.1.1.5，R5 配置了ip route-static 10.4.4.4 255.255.255.255 45.1.1.4，静态路由是双向的，ping 一下：R4 ping 10.5.5.5，发现是通的，说明底层 IP 可达； - 第二步：检查 BGP 配置，两边的
peer x.x.x.x enable都配置了，没问题； - 第三步：检查
ebgp-max-hop，R4 配置了 255，足够大，R5 配置了 2，也足够，因为两个环回口之间只经过一跳物理链路，TTL 减 1，所以没问题； - 关键问题：R5 的 BGP 配置中，
peer 10.4.4.4 as-number 200，这里的 AS 号写对了吗？R4 在 AS200，所以是对的；R4 的peer 10.5.5.5 as-number 300也是对的； - 哦！发现了！R4 的 LoopBack1 地址是 10.4.4.4/32，R5 的 LoopBack1 地址是 10.5.5.5/32，R4 的静态路由是
10.5.5.5/32 45.1.1.5，R5 的静态路由是10.4.4.4/32 45.1.1.4，是对的。那为什么邻居建立不了？排查 BGP 的 debug 信息，发现 R4 发送的 BGP 报文，源地址是 LoopBack1 的 10.4.4.4，目的地址是 10.5.5.5，R5 收到后，会检查是否配置了peer 10.4.4.4，R5 确实配置了，那为什么？哦！R5 的peer 10.4.4.4 as-number 200，R4 的 BGP 进程号是 200，是对的，但是 R5 的 BGP 配置中，ipv4-family unicast下，peer 10.4.4.4 enable是配置了的，没问题。最后发现：R4 的peer 10.5.5.5 connect-interface LoopBack1，配置正确；R5 的peer 10.4.4.4 connect-interface LoopBack1，也正确。原来只是因为实验环境中设备反应慢，多等了一会，邻居就建立起来了，属于 "假故障"。
4. 解决全网互通问题
邻居都建立后，发现 R1 ping 不通 R5 的 5.5.5.5，排查路由：
- R1 的路由表：默认路由指向 12.1.1.2（R2），BGP 学到了 R2 发来的路由，包括 R5 的 5.5.5.5；
- R2 的路由表：BGP 学到了 R1 的 1.1.1.1 和 R4 发来的 R5 的 5.5.5.5，同时 OSPF 学到了 R4 的路由；
- R4 的路由表：BGP 学到了 R2 发来的 R1 的 1.1.1.1 和 R5 的 5.5.5.5，OSPF 学到了 AS200 内的所有路由；
- R5 的路由表：默认路由指向 45.1.1.4（R4），BGP 学到了 R4 发来的 R1 的 1.1.1.1；
- 关键问题：R2 向 R1 发送 BGP 路由时，下一跳是自己，R1 收到后，会把下一跳设为 12.1.1.2，所以 R1 访问 5.5.5.5 时，会发给 R2，R2 发给 R4，R4 发给 R5，R5 返回时，根据默认路由发给 R4，R4 再发给 R2，R2 发给 R1，理论上是通的。但实际 ping 不通，排查发现 R1 的 BGP 配置中，
network 1.1.1.1 255.255.255.255是正确的，R1 把自己的环回口宣告进 BGP，R2 收到后，会通过 iBGP 发给 R4，R4 发给 R5，R5 的路由表中会有 1.1.1.1 的 BGP 路由，下一跳是 10.4.4.4（R4 的 LoopBack1），R5 的静态路由里有 10.4.4.4/32 指向 45.1.1.4，所以路由是通的。最后发现是 R1 的默认路由配置正确，但 ping 的时候，R5 的返回流量，R4 发给 R2，R2 发给 R1，R1 收到后，会回复，只是因为实验中设备的 ARP 缓存问题，清一下 ARP 缓存就通了。
四、关键配置与避坑总结
1. iBGP 邻居基于环回口建立的注意事项
- 必须保证 AS 内 IGP（OSPF/IS-IS）能学到环回口的路由，R2 和 R4 的环回口都要宣告进 OSPF；
- 必须配置
peer x.x.x.x connect-interface LoopBack0，让 BGP 报文的源地址为环回口地址； - 必须配置
peer x.x.x.x next-hop-local，R2 把从 R1 学到的 eBGP 路由发给 R4 时，下一跳改为自己，否则 R4 收到的路由下一跳是 R1 的 12.1.1.1，而 R4 没有到 12.1.1.1 的路由，会导致路由不可达。
2. eBGP 邻居基于环回口建立的注意事项
- 必须配置静态路由，保证两个环回口之间的 IP 可达，R4 和 R5 的 LoopBack1 需要互相配置静态路由；
- 必须配置
ebgp-max-hop，因为 eBGP 默认使用直连物理接口建立邻居，TTL 为 1，环回口之间需要多跳，所以要增大 TTL，华为设备默认是 1，需要手动配置； connect-interface必须指定为对应的环回口，保证 BGP 报文的源地址是环回口地址，否则对方会拒绝建立邻居。
3. OSPF 引入 BGP 的注意事项
- AS200 内的 R2 和 R4 都需要配置
ospf 1 import-route bgp，把 BGP 路由引入 OSPF，保证 AS 内的所有设备都能学到这些路由； - 注意 OSPF 的
router-id配置，最好手动指定为环回口地址，避免自动选举导致的问题； - 不要把 AS 间的直连网段（如 12.1.1.0/24、45.1.1.0/24）宣告进 OSPF，避免路由环路。
五、最终验证结果
所有邻居状态正常，全网路由可达：
- R1 ping 1.1.1.1、2.2.2.2、3.3.3.3、4.4.4.4、5.5.5.5 都通；
- R5 ping 1.1.1.1、2.2.2.2、3.3.3.3、4.4.4.4、5.5.5.5 都通；
- 所有 BGP 邻居状态都为 Established，OSPF 邻居状态为 Full。
