IS-IS是Intermediate System to Intermediate System简称.

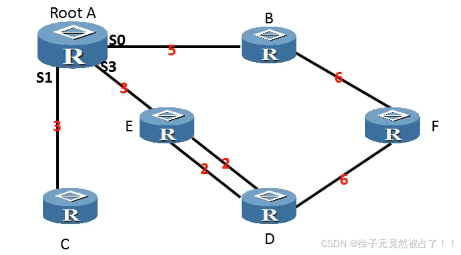

IS-IS是一种基于SPF算法的链路状态协议，同时IS-IS也是一种内部网关协议。
IS-IS一般应用于大型的网络。

一、IS-IS原理描述

1.1、IS-IS基本概念

IS-IS特点:
- 仅用于CLNS(无连接网络服务)环境下
集成IS-IS特点:
- 支持CLNP网络、IP网络、或者CLNP和IP双重网络
- 工作在数据链路层
属于OSI协议族(两种数据通信服务模型)
- CONS(Connectionnetwork server)面向连接网络服务
- CLNS(connectionless network server)无连接网络服务
IS-IS是ISO定义的OSI协议栈中无连接网络服务CLNS(ConnectionlessNetworkService)的一部分，用于动态路由数据包。
CLNS由以下三个协议构成：
- CLNP：类似于TCP/IP中的IP协议。Ip协议为TCP/IP传输层服务。CLNP为OSI传输层服务。
- IS-IS：中间系统间的路由协议，类似于IP中的OSPF
- ES-IS：主机系统与中间系统间的协议，就象IP中的ARP，ICMP等。
CLNP类似于IP协议，CLNP定义为独立于数据链路层。

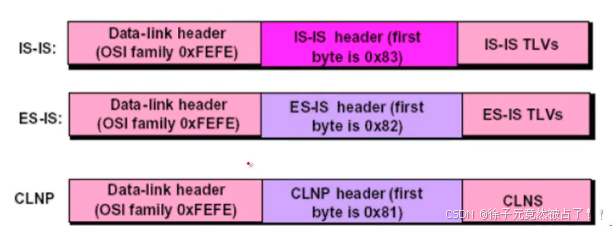

IP是TCP/IP协议种唯一的网络层协议，包括路由协议和用户数据都封装在IP包内；而CLNP、ES-IS、IS-IS协议都是网络层协议，分别被封装在数据链路层的帧内。

什么是CLNP

CLNS (Connectionless-mode Network Service)，即无连接网络服务，是 OSI 七层模型中网络层（第 3 层）的一种核心数据传输服务。它是 OSI（开放系统互联）参考模型中网络层提供的一种服务模式。其核心特征与互联网的 IP 协议类似：每个数据包（数据报）独立进行路由转发，无需提前建立端到端的连接。与之相对的是 CONS（面向连接的网络服务）。CONS 在通信前需要先建立连接（类似打电话），确保数据按序、可靠传输，但资源占用较高。CLNS 则更灵活、健壮，适合突发性数据传输。

核心机制： 源端与目的端在通信前不需要建立虚拟电路。每个数据包（通常称为数据报）都携带完整的目的地址，由中间系统（路由器）根据当时的路由表独立选择路径转发。因此，连续发送的多个数据包可能经过不同的路径，到达顺序也可能错乱。

什么是IS-IS协议呢?

ISIS - Intermediate System-Intermediate System 中间系统 -中间系统

ISIS路由选择协议在ISO10589中定义，旨在ISO-CLNS环境中运行CLNP协议的路由器之间提供动态交换路由信息的途径。并且ISIS协议可以自动计算最佳路径和选择路由。

什么是ES-IS呢?

ES-IS终端系统-中间系统路由交换协议；**同一网段或链路的ISO终端系统和路由器之间自动交换信息便于邻接点发现。**路由器发送IS报文hello(ISH)，主机发送ES报文hello(ESH)。在直连节点间发送的hello报文包含通信节点的网络层地址和数据链路层地址。包含地址分配，网关选择等功能。等同于IP中的ICMP，ARP，DHCP协同工作。

什么是集成的ISIS协议？

ISIS - Intermediate System-Intermediate System中间系统 -中间系统：Intemet工程任务组IETF在RFC1195中定义了"用OSI-ISIS实现在TCP/IP和OSI双重环境下的路由选择"，也就是"集成的ISIS"或者"双重ISIS"；**这样集成的ISIS可以支持纯CLNP网络或者纯IP网络，或者同时运行CLNP和IP的双重网络。**当前的ISIS规范中把网络节点叫做中间系统，其他协议比如OSPF把节点叫做路由器。

1.1.1、相关术语

1.1.1.1、基础实体与地址

术语	全称	含义	类比 / 备注
ES	End System	终端系统，即主机	类似于 IP 网络中的 Host
IS	Intermediate System	中间系统，即路由器	类似于 IP 网络中的 Router
DIS	Designated Intermediate System	指定中间系统，广播网络中的负责人	类似于 OSPF 的 DR，但 DIS 可抢占、无备份
SysID	System ID	系统标识符，在域内唯一标识一个 IS 或 ES	类似于 OSPF 的 Router ID，长度固定 6 字节（通常用 MAC 或 Loopback 地址生成）
NSAP	Network Service Access Point	网络服务访问点，OSI 网络层地址（含主机身份 + 上层服务选择符）	相当于 IP 地址 + 传输层端口（但格式更长，分 Area、System ID、SEL）
NET	Network Entity Title	网络实体标识，一种特殊的 NSAP（SEL = 00），用于标识路由器本身	类似于 OSPF 的 Router ID + Area 信息，是路由器在 IS-IS 中的"身份证"

1.1.1.2、协议数据单元（PDU）

术语	全称	含义	类比 / 备注
PDU	Protocol Data Unit	协议数据单元，IS-IS 直接封装在链路层帧中的报文	不是 IP 报文，而是链路层帧（以太网类型 0x22F4）
LSP	Link State Protocol Data Unit	链路状态协议数据单元，携带路由信息（前缀、邻居、度量值等）	类似于 OSPF 的 LSA，是 IS-IS 的链路状态通告载体
LSPDB	Link State PDU Database	链路状态数据库，存储所有收到的 LSP	类似于 OSPF 的 LSDB，同区域内所有 IS 的 LSPDB 最终一致
IIH	Intermediate System to Intermediate System Hello	IS-IS 路由器之间的 Hello 报文	类似于 OSPF 的 Hello，用于发现邻居、建立和维护邻接关系
ESH	End System Hello	终端系统（主机）发送的 Hello 报文	在纯路由环境中少见；用于主机发现路由器（ES-IS 协议）
CSNP	Complete Sequence Numbers PDU	完整序列号 PDU，包含当前 LSPDB 中所有 LSP 的摘要	类似于 OSPF 的 DBD，用于同步数据库
PSNP	Partial Sequence Numbers PDU	部分序列号 PDU，用于请求缺失的 LSP 或确认收到的 LSP	类似于 OSPF 的 LSR / LSAck（点对点链路中兼具请求和确认功能）

1.1.1.3、关键机制说明

概念	说明
CLNS / CLNP	无连接网络服务 / 协议，IS-IS 运行在 CLNS 之上，不依赖 IP。CLNP 是 OSI 网络层的无连接协议，IS-IS 为其提供路由。
DIS 选举	广播网络（如以太网）中通过优先级选举 DIS，优先级最高者当选，若优先级相同则 MAC 地址大者获胜。DIS 可抢占，且无备份 DIS。
LSP 刷新	每个 LSP 都有存活时间（Lifetime），生成者会周期性刷新（默认 15 分钟），超过存活时间则 LSP 被删除。
CSNP 周期发送	在广播网络中，DIS 每 10 秒发送一次 CSNP 来维护数据库同步；点对点链路只在邻接建立时发送一次。
PSNP 的双重角色	广播网络：PSNP 仅用于请求缺失 LSP；点对点网络：PSNP 还用于显式确认收到的 LSP。

1.1.2、ISIS地址结构

NSAP是OSI协议中用于定位资源的地址：相当于OSI的网络层协议CLNP的地址(类似IP地址的概念)

NET是一类特殊的NSAP(SEL=00)：在路由器上配置IS-IS时，只需要考虑NET即可。

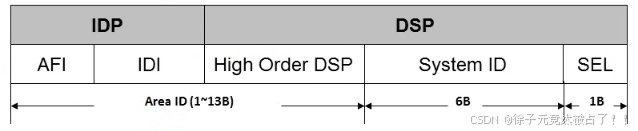

简化的NSAP格式IDP DSP
Area Address由AFI，IDl还有DSP的一部分组成，既能够标识路由域，也能够标识路由域中的区域。System ID必须在整个区域和主干(Level2)上保持唯一，用来唯一标识主机或路由器。
System ID为6个字节。
NSEL(NSAP-Selector)NSAP标识，用来指示选定的服务，相当于TCP/IP地址中的端只号对NET地址来将，是00。

1.1.2.1、NSAP 是什么？

NSAP （Network Service Access Point，网络服务访问点）是 OSI 协议栈网络层的地址，用于唯一标识一个网络节点（主机或路由器）以及其上的某个上层服务。

它的作用类似于 IP 地址 + 传输层端口号 （如 192.168.1.1:80），但格式不同。
NSAP 是 CLNP（无连接网络协议）使用的地址，IS-IS 路由协议基于 CLNP 运行，因此路由器需要配置 NSAP（或它的特例 NET）。

1.1.2.2、NSAP 的简化格式

NSAP 的完整格式由 IDP （初始域部分）和 DSP（域特定部分）组成

字段	长度	作用	在 NET（IS-IS 配置）中的说明	类比（TCP/IP）
AFI （Authority and Format Identifier）	1 字节	标识地址管理机构（ISO、ITU‑T等）和地址语法	常见值 `49`（私有地址），IS‑IS 几乎都使用此值	类似于 IPv4 公网/私有标识，但无直接对应
IDI （Initial Domain Identifier）	可变（由 AFI 决定）	在 AFI 下进一步区分路由域	与 AFI、High Order DSP 的一部分共同构成 Area Address（区域地址）	类似于 IPv4 网络号的前缀部分
High Order DSP （高阶域特定部分）	可变（0～13 字节）	在域内实现层次化寻址，通常用于标识区域（Area）	与 AFI、IDI 一起作为 Area Address 在 IS‑IS 中配置	类似于 IPv4 子网号或 IPv6 层次化前缀
System ID	6 字节（固定）	在区域内及 Level‑2 主干中唯一标识一台设备（路由器/主机）	必须唯一；通常从 MAC 地址或 Loopback IP 转换而来	类似于 Router ID 或主机标识
SEL （NSAP Selector）	1 字节	标识设备上的上层服务实体（类似端口号）	NET 中固定为 `00`，表示地址指向路由器本身而非上层服务	类似于 TCP/UDP 端口号

补充说明

Area Address ：在 IS‑IS 配置中，我们并不直接区分 AFI、IDI、High Order DSP，而是将 AFI + IDI + High Order DSP 的前缀整体配置为区域地址。例如 49.0001.0002。
NET ：当 SEL = 00 时，整个 NSAP 地址称为 NET （Network Entity Title），用于标识路由器自身。一个路由器可配置多个 NET（如多区域时），但所有 NET 的 System ID 必须相同。
地址总长度 ：NSAP 地址总长 8～20 字节 ，实际配置中常见 8～12 字节（如 49.0001.aaaa.bbbb.cccc.00 共 11 字节）。

注意：一个 NSAP 地址的总长度范围是 8~20 字节。

1.1.2.3、NET ------ 路由器专用地址

NET （Network Entity Title，网络实体标识）是一种特殊的 NSAP ，它的 NSEL = 00。

NET 用来标识路由器自身的网络层实体（即路由器本身），而不是某个上层服务。
在配置 IS-IS 时，我们只需要为路由器配置 NET，不需要关心其他 NSAP。
一个路由器可以配置多个 NET（例如在区域边界时），但所有 NET 的 System ID 必须相同。

NET 示例（十六进制表示）：

复制代码

49.0001.aaaa.bbbb.cccc.00

49.0001 → Area Address（区域地址）
aaaa.bbbb.cccc → System ID（6 字节）
00 → NSEL（固定为 0）

1.1.2.4、各字段详细说明

1、Area Address（区域地址）

组成：由 IDP 和 DSP 的前缀共同构成，在配置时通常作为一个连续字段输入。
作用：
- 标识路由域（Domain）和区域（Area）。
- Level-1 路由器只属于一个区域，Level-2 路由器可连接多个区域。
- 同一区域内的所有路由器必须具有相同的 Area Address。

2、System ID（系统 ID）

固定长度 ：6 字节（48 位）。
作用：在区域内（Level-1）和整个 Level-2 主干中唯一标识一台路由器。
生成方式 ：通常使用路由器的 MAC 地址、Loopback 接口的 IP 地址转换而成（例如 192.168.1.1 转换为 1921.6800.1001）。
重要性：IS-IS 的邻接关系、LSP 生成者都依赖 System ID 来区分设备。

3、NSEL（NSAP Selector）

长度：1 字节。
作用：在 NSAP 中用于区分上层协议或服务（类似 IP 的端口）。
NET 中的值 ：固定为 00，表示"该地址标识的是网络实体本身，而非某个上层服务"。

1.1.2.5、配置中的注意事项

只需配置 NET：在 Cisco / 华为等设备上启动 IS-IS 时，只需在全局模式下配置 NET，例如：
复制代码
```
router isis
net 49.0001.1921.6800.1001.00
```
System ID 必须唯一：同一个路由域（Level-2 主干）内，所有路由器的 System ID 不能重复。
区域地址可多个：一个路由器可以配置多个区域地址（多区域 IS-IS），但所有 NET 的 System ID 必须相同。
地址规划建议：
- 使用 Loopback 接口的 IP 地址转换为 System ID（方便管理）。
- 区域地址通常用 49 开头（私有路由域，类似于私有 IP），后跟区域编号。

1.1.3、ISIS区域

IS-IS允许将整个路由域分为多个区域
一个路由器目前最多有3个AreaID，配置不同的区域D是为了平滑的进行区域合并、分割、转换用
和OSPF不同的是，一个路由器必须整个属于某个区域，而不能是某些接口属于一个区域，其它的接口属于另外一个区域
49.0001.aaaa.bbbb.cccc.00
- 区域地址：49.0001。49通常表示私有网络，0001是具体的区域号。同一区域内的路由器必须有相同的区域地址。
- 系统ID：aaaa.bbbb.cccc。长度为6字节，必须在整个域内唯一标识该路由器。
- SEL：00。固定为0，用于表示这是网络实体而非上层服务

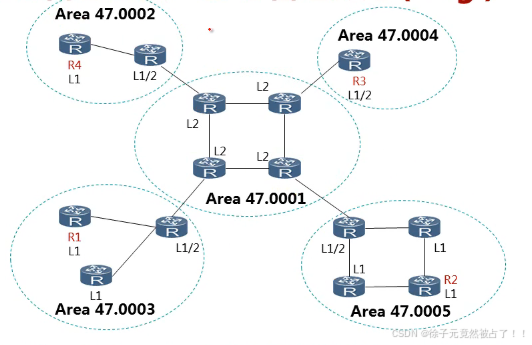

1.1.4、ISIS路由器分类和层次

结点(Nodes)：

Level-1 Routers(L1路由器)
Level-2 Routers(L2路由器)
Level-1 and Level-2 Routers (L1/L2路由器)

Area层次性:

Level-1area：包含区域内路由器
Levle-2 area(Backbone，骨干区)：包括L2和L1/L2 -router

L1Router：位于普通区域（AREA）内部

L1路由器只和本区域内的L1路由器(或具有L1功能的L1/L2)形成邻居关系
L1路由器只有本区域内Level1的链路数据库(L1 LSDB)，包含本区域内所有的L1路由器的路由信息
通过与自己最近的L1/2路由器的ATT BIT生成指向此台设备的默认路由作为出口路由(L1区域类似于OSPF的stub区域
在转发时，如果目的地址在本区域内，就直接利用L1 LSDI生成的路由转发报文;如果目的地址不在本区域，则利用本区域最近的L1L2路由器作为区域外网络的出口，由此可能导致次优的路由

L2 Router：位于骨干区域

可以和其它的L2(或具备L2功能的L1/L2路由器形成邻居关系
L2路由器有Level2的链路状态数据库(L2 LSDB)，它包含所有的区域间路由信息。
接收来自本区域内其它L2路由器的报文，并按照目的地址将报文转交给其他区域的L2路由器(或是转发到同一区域的L2路由器)。接收来自其他区域的L2路由器的报文，并按照目的地址将报文转发。

L1/L2 Router：通常位于区域边界上

可以和本区域的任何级别路由器形成邻居关系;可以和其它区域相邻的L2或L1/L2路由器形成L2邻居关系
可能有两个级别的链路状态数据库：
- L1用来作为区域内路由;
- L2用来作为区域间路由
完成它所在的区域和骨干之间的路由信息的交换，既承担L1的职责也承担L2的职责

注意：一个L1/L2路由器如果和其它区域的路由器形成邻接关系，那么它将通告本区域内的L1路由器它有区域的出口点。具体方法是在生成本区域的L1 LSP时将报文中的ATT(Attachment)bit置为1，发给区域内的L1邻居。

1.1.5、ISIS层次性

IS-IS由两个层次组成：

Level 2：骨干Backbone(连续的Level2路由器的集合);Backbone是由所有的L2(含L1/L2)路由器组成，backbone必须是连续(连通)的。
- 注意:IS-IS的Backbone不是某个特定的什么区域!!!
Level1：相对于单个区域的概念，由本区域中的Level-1路由器构成，其路由信息将自动发布到backbone中。
- 注意:一个IS-IS路由域(routingdomain)并不一定需要有两个层次，如果只部署一个区域的话，可能全部是L1，或全部是L2，推荐用L2，以得到比较好的扩展性。

1.1.6、ISIS网络类型

IS-IS支持的网络类型：

点对点链路，如PPP、HDLC等
广播链路，如Etheret等
对于NBMA网络，如帧中继，需对其配置子接口，并注意子接口类型应配置为P2P

1.1.6.1、广播链路：DIS和伪节点

DIS：DesignatedIS 指定中间系统
功能：在广播网络中创建和更新伪节点；在LAN中通过每10秒周期性地发送CSNP来泛洪LSP

在 IS-IS 中，当多个路由器通过一个广播多路访问网络（如以太网）互联时，为了减少邻接关系的数量和链路状态数据库的复杂度，引入了 DIS（指定中间系统）和伪节点的概念。

假设一个以太网段上连接了 N 台路由器。如果每两台路由器之间都建立全互连的邻接关系，那么：邻接数量为 N(N-1)/2，随着 N 增大迅速膨胀。每台路由器在 LSP 中需要通告与所有其他路由器的链路信息，导致数据库冗余和泛洪开销。为了解决这个问题，IS-IS 采用类似 OSPF 的 DR（指定路由器）机制，但具体实现有差异。

什么是DIS

在一个LAN中，必须有一个路由器被选举成为DIS：

选举依据：选举基于接口优先级（0~127，默认 64）
- 如果所有接口的优先级一样，具有最大的sub network point of attachment(SNPA子网连接点)的路由器将当选DIS
- 在LAN中，SNPA指的是MAC地址；优先级相同则 MAC 地址大者胜出
- 在帧中继网络中，SNPA是localdatalink connectionidentifier(DLCI)
抢占性：DIS的选举是抢占式，没有规定不能参与选举的机制，当优先级为0的时候仍可以参加DIS的选举；更高优先级的路由器加入后，立即成为新 DIS，导致短暂邻接重建
无备份：与OSPF不同，没有类似 BDR 的角色；IS-IS中不存在备份DIS，当一个DIS不能工作时，直接选举另一个
DIS发送HELLO数据包的时间间隔是普通路由的1/3，这样可以保证DIS失效可以被快速检测到
代表广播网络：DIS 会创建一个伪节点（Pseudonode），将广播网络抽象为一个虚拟的中间系统。
周期性发送 CSNP：在广播网络中，DIS 每隔 10 秒（默认）发送 CSNP（完整序列号 PDU），用于同步该网络上所有路由器的 LSP 数据库。
负责泛洪：当收到新 LSP 时，DIS 协助在广播网络上泛洪。
邻接关系：广播网络中所有路由器两两都建立邻接，但只有 DIS 需要与所有路由器建立邻接（实际上是所有路由器互相都是邻接，但伪节点机制减少 LSP 泛洪）

注：IS-IS 中广播链路上所有路由器之间都会形成邻接（邻居关系），但通过伪节点来简化 LSP 的描述。OSPF 则通过限制邻接关系数量来减少数据库同步开销。

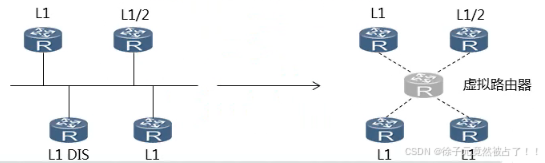

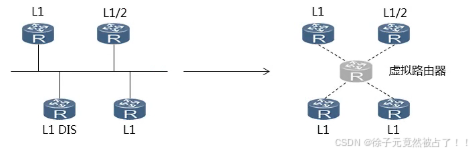

什么是伪节点

伪节点是在广播多路访问网络中的一台虚拟路由器

伪节点由DIS创建
DIS在伪节点LSP中通告LAN中的所有邻居
LAN中的所有路由器在它们的LSP中通告自己与伪节点的连接性
伪节点的标识：伪节点由 DIS 的 System ID + 一个非零的电路 ID（通常是 1 字节）来唯一标识。例如，DIS 的 System ID 为 aaaa.bbbb.cccc，伪节点的 ID 可能是 aaaa.bbbb.cccc.01。
伪节点生成 LSP：DIS 会为伪节点生成一个伪节点 LSP，该 LSP 描述了哪些路由器连接在这个广播网络上（即列出所有与该 DIS 建立邻接的路由器的 System ID）。
真实路由器的 LSP 简化：每台路由器（包括 DIS 自己）在生成 LSP 时，只描述与伪节点的连接，而不是列出与其他所有路由器的连接。这样一来，广播网络在 LSDB 中表现为一个"星型"拓扑：中心是伪节点，周围是各个路由器。
作用
- 减小路由器LSP的大小
- 使路由器LSP更稳定
- 使SPF计算更快

假设以太网上有三台路由器 R1、R2、R3，其中 R1 被选举为 DIS。

R1 为伪节点 P（ID = R1-SystemID.01）生成 LSP，内容：邻居：R1, R2, R3。
R1 自己的 LSP 中只描述：邻居：P（以及可能其他物理链路）。
R2 的 LSP 中描述：邻居：P。
R3 的 LSP 中描述：邻居：P。

1.2、IS-IS基本原理

两台运行IS-IS的路由器在交互协议报文实现路由功能之前必须首先立邻接关系。在不同类型的网络上，IS-IS的邻接建立方式并不相同。目前IS-IS支持如下两类网络：

广播网络
点对点

IS-IS形成邻居关系的条件：

同一层次；
同一区域；
同一网段；
相同网络类型；
同一网段IP(LANor PPP)

形成邻居关系的细节

两台L1路由器只有和它们的AID匹配时才能形成一个L1邻接关系。
两台L2路由器即使它们的AID不同也能形成一个L2的邻接关系。
一台L1路由器和一台L1/2路由器只有在它们的AID匹配时才能形成一个L1邻接关系。
一台L2路由器和一台L1/L2路由器即使在它们不同的AID时也能形成L2邻居关系。
如果两台L1/L2路由器的AID匹配，它们就可以同时形成L1和L2类型的邻居关系。
如果两台L1/L2路由器的AID不匹配，它们就只能形成L2类型的邻接关系

1.2.1、报文类型

HELLO PDU(IIH)用于建立和维持邻居关系
- Level-1 LAN IIH
- Level-2 LAN IIH
- P2P IIH

Hello数据单元：定期发送，用来确定相邻的其它系统是否在运行IS-IS，以建立邻接关系，交换LSP，达到LSDB同步(默认10S)

在IS-IS里有三种hello包：一种是点对点接口的(Point-to-PointIStoISHello PDU)、一种是LAN上对I路由器(Level1 LAN IS to IS Hello PDU)的和一种是在LAN上对L2路由器的(Level2 LAN IS to IS Hello PDU)

在LAN上L1和L2 IIH PDU发送到不同的组播MAC地址：L1为0180-C200-0014，L2为0180-C200-0015.

LSP PDU用于交换链路状态信息
- Level-1 LSP
- Level-2 LSP

链路状态数据单元。

链路状态报文用来在区域中传播链路和节点信息。

LSP 分为两种 : Level 1 Link State PDU和Level 2 Link State PDU.

Level2 Link State PDU包含在IS-IS里所有可到达前缀的信息。Level1 Link State PDU只用于本地区域。

LSPHeader介绍：

LSP-id：用来唯一标志一个LSP

由三部分组成

SysID(结点或伪结点的SysID);
PseudonodeID：对普通LSP为0；Pseudonode LSP非0
LSP number：分片号
例：00c0.0040.1234.01--00,其中System ID为
00c0.0040.1234，PseudonodeID为01(表明为伪结点发出的)
分片号为0
Sequece Number：用来确定是否是最新的LSP版本
LSP Holdtime：用来周期性清除旧的LSP
LSP Checksum：校验和，并可以用来比较LSP的新旧
ATT bit
Overload bit
P bit

SNP PDU用于维护LSDB的完整与同步，且为摘要信息
- CSNP
  - Level 1 CSNP
  - Level 2 CSNP
- PSNP
  - Level 1 CSNP
  - Level 2 CSNP

LSP生存时间

LSP剩余生存时间有2个重要的值，一个是最大生存时间，一个是刷新间隔;

剩余生存时间值为20分钟(1200秒)，而且是从1200一直倒数到0，VRP中可用命令：timerlsp-mox-0ge来配置一个更大的值，最大为65535秒。

当lsp的间隔到达刷新间隔的时候，该lsp就会被源路由器重新生成，否则直到生存时间为0就会被清除掉。

刷新间隔被定义为15分钟(15-25%随机抖动变量)(900秒)，可用命令：timer Isp-refresh

将刷新间隔改成更长的值，最大为65535秒。

备注：如果Isp到生存时间都没有刷新包到来，那么这个包的生存时间到0以后，那么IS将除LSP的内容，只保留LSP Header 将Lifetime置0洪泛出去，所有收到为o的lsp路由器在60秒后将从库中清除此lsp；这叫做零寿命生存时间

CSNP : Complete Sequence Numbers Protocol Data Unit完整序列号协议数据单元。

CSNP分为两种 :Level 1 CSNP和Level 2 CSNP.

CSNP用于数据库同步，描述数据库LSDB中的所有的LSP包含地址范围，各LSP的简要信息:LSPid，SequeceNumber,checksum, remainning lifetime

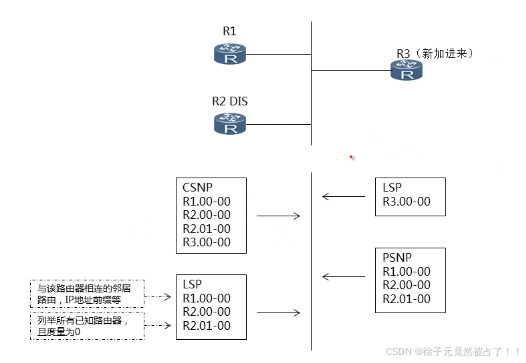

何时发送

在广播网络上，由DIS定期发送(缺省10秒的周期)。在点到点串行线路上，只在第一次邻接时发送CSNP。如果路由器的LSDB非常大，将分成多个CSNP发

PSNP : Partial sequence Number Protocol Data Unit部分序列号协议数据单元。

PSNP分为两种 :Level1 PSNP和Level 2 PSNP.PSNP用于数据库同步，主要有以下功能:

在点到点(p2p)链路上路由器用来相互交换作为Ack应答以确认收到某个LSP;

用来请求发送最新的LSP，当路由器从近邻接收到CSNP时，注意到CSNP丢失了部分数据库(或自己的比较I旧)，路由器发送PSNP请求新的LSP。

和CSNP一样，PSNP在头中利用LSPid，SequenceNumber，Remainning lifetime, LSP checksum来描述LSPs.

1.2.2、邻居关系

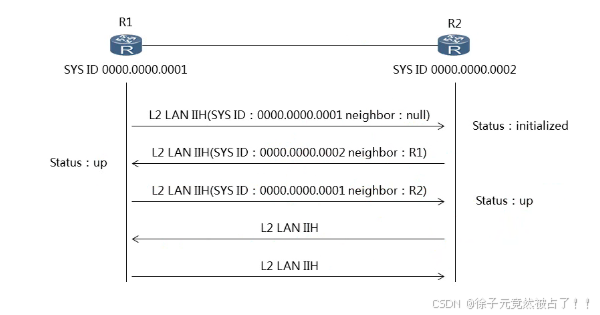

1.2.2.1、三次握手

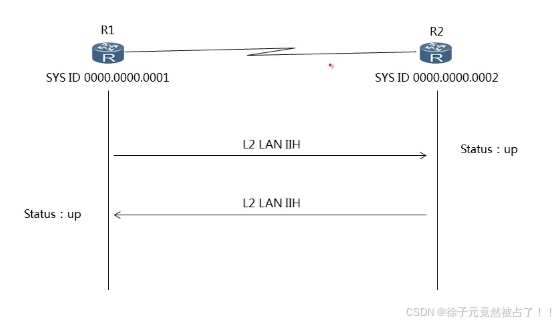

1.2.2.2、两次握手

1.3、交互过程

1.3、IS-IS基本特点

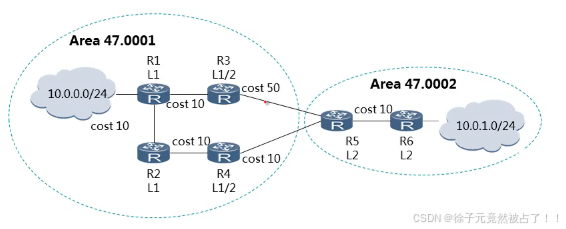

1.3.1、IS-IS路由渗透（路由泄露）

IS-IS路由渗透（Route Leaking）是指将Level-2区域的路由信息传递到Level-1区域，或者反过来将Level-1的明细路由传递到Level-2的过程 。

因为在标准的IS-IS设计中，为了防止路由环路并保证稳定性，Level-1区域默认只拥有本区域的路由，对于区域外的网络，它只知道一条由最近Level-1-2路由器发送的默认路由。同样，Level-2路由器通常只知道其他Level-2区域的路由，而不了解Level-1区域的内部明细。

作用

解决次优路径问题：这是最常见的需求。当Level-1区域有两个或多个Level-1-2路由器连接到Level-2骨干网时，如果Level-1路由器只有默认路由，它可能会选择最近的Level-1-2路由器出去，即使另一台Level-1-2路由器能提供到达目标更优的具体路径。
多厂家设备互通：在某些场景下，不同厂商对默认路由的处理方式不同，渗透具体路由可以避免依赖不兼容的默认路由行为。
特殊网络规划：某些网络设计需要在Level-1区域内获知其他区域的特定路由信息，以实现策略或优化。

路由渗透的两种方向
Level-2→Level-1：

作用：将Level-2骨干网或其他Level-1区域的路由（以Level-1的LSP形式）注入到Level-1区域。

结果：Level-1路由器不再仅仅依靠默认路由，而是可以学到到达其他区域的具体IP前缀，从而做出更精确的转发决策。

控制：通常在Level-1-2路由器上配置，可以配合路由策略，只渗透部分需要的路由，而不是全部。

Level-1 → Level-2

作用：将Level-1区域内的明细路由（以Level-2的LSP形式）注入到Level-2骨干网。

结果：默认情况下，Level-2路由器只知道去往Level-1区域的路径（通过Level-1-2路由器），但不知道Level-1内部的明细网络。渗透后，Level-2路由器能学到这些明细。

典型场景：当Level-2网络需要基于更具体的Level-1内部网络信息进行路由决策或流量工程时。

可能存在的问题 ：
路由表膨胀 ：渗透会显著增加Level-1区域路由器的路由表条目，因为原本只有一条默认路由，现在可能收到成百上千条外部路由。需评估设备硬件能力。
环路风险 ：不当的渗透配置（尤其是双向渗透且无严格过滤）可能导致路由环路。通常建议单向（L2→L1）且配合策略。
默认路由处理：即使做了渗透，许多实现仍然会保留默认路由的生成，需要根据需求决定是否抑制。

参考案例

假设设备在骨干网之外，R1想要去访问该设备，正常线路：①R1→R3→R5：cost是60；②R2→R4→R5：cost是20；但是在这里存在③R1→R2→R4→R5：cost是30，③是最优的，①是次优解.

因此就需要启动路由渗透L2→L1：R3和R4将自己知道的Level-2外部路由（或默认路由）以具体路由形式注入Level-1区域。R1就能同时学到两条路径，并根据IS-IS的SPF算法选择到具体目标的最优路径（可能通过R4），从而解决次优问题。

环路的风险：

启动路由渗透后，R3同步路由给R1，R1同步给R2，R2同步给R4，R4又同步给R5，在某些场景下，R5可能同步给R3，进而导致环路。

UP/DOWN bit预防环路 ：

UP/DOWN bit 是 IS-IS LSP（链路状态报文）中一个专门的标志位，用于标记一条路由的来源方向。

作用是：防止被渗透进 Level-1 区域的路由，又被 Level-1 区域内的路由器重新注入回 Level-2 区域，从而形成路由环路。

定义：

UP (0)：路由起源于当前层级（例如，Level-1 路由器生成的 Level-1 LSP）。

DOWN (1)：路由是通过渗透从高层级（Level-2）进入低层级（Level-1）的。

规则：

当一个 Level-1-2 路由器将 Level-2 路由渗透到 Level-1 时，它会将所有被渗透路由的 UP/DOWN bit 设置为 DOWN (1)。

Level-1 路由器收到带有 DOWN bit = 1 的路由时，绝对不能将这些路由再重新注入（redistribute）回 Level-2 区域。它们只能被用于本地转发或进一步在 Level-1 区域内传递。

ATT (Attached) bit：Level-1-2 路由器用 ATT bit 告诉 Level-1 路由器"我连接到 Level-2 骨干网"，触发 Level-1 路由器生成默认路由。它本身不防环，只解决可达性。

1.3.2、IS-IS路由过载

IS-IS 路由过载（Overload bit，也称为 Set-bit 或 Suppress adjacency）是一种特殊的网络状态，用于在特定情况下暂时隔离一台路由器，使其不参与数据包转发，但依然参与网络拓扑和路由信息的传递。

核心机制：

IS-IS 使用 LSP（链路状态报文）中的 Overload bit（过载标志位）来实现这一功能。

正常状态：Overload bit = 0（0 表示未过载）
过载状态：Overload bit = 1（1 表示过载）

当一台路由器设置 Overload bit = 1 时：

1、其他路由器仍然接收它的 LSP，知道它的存在和连接的链路。

2、其他路由器不会将这台路由器作为数据转发的中间节点（即不会把数据包路由经过它）。

、3其他路由器仍然可能将这台路由器作为末节网络的目的地（即发往这台路由器自身直连网络的数据包仍然可达）。

主要场景是路由器启动、重启、或者出现资源不足时，防止因路由表未完全同步或CPU/内存过高导致丢包或路由环路。

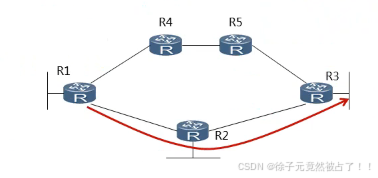

案例

R1→R3：正常优先走R1→R2→R3；由于R2可能挂机了导致R2走不通了，对R2设置路由过载，进而不走R2这条路，但是直连还是可以的

1.4、IS-IS收敛特性

1、增量最短路径优先算法I-SPF(IncrementalSPF)

只对受影响的节点进行路由计算；只第一次计算全部节点；作用在路由计算 (CPU)；减少SPF计算对CPU的消耗，将计算复杂度从O(N^2)降至O(N log N)

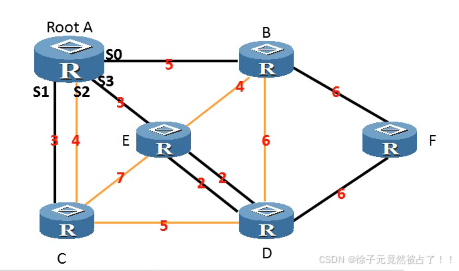

以上图为例，ROOTA为根，只有黑色线段断了，才会重新计算，黄色线段不是以ROOTA为根的线段。

同理如果在路由器D新增路由器G，只需要对新增加的部分进行通告和计算。

2、部分路由计算PRC

只对发生变化的路由进行重新计算；根据I-SPF算出来的SPT来更新路由；作用在路由计算 (CPU)；进一步细分计算粒度，当网络拓扑稳定但路由条目变化时，效率最高。

当有路由变化的时候新增变化的路由即可。

3、智能定时器:

分为SPF计算智能定时器和LSP生成智能定时器；当网络变化频繁时，智能定时器的间隔时间会自动延长；作用在所有阶段 (触发、生成、计算)；平衡快速响应与稳定性，避免因网络频繁抖动导致CPU过载。

4、LSP快速扩散

使用Pacing和Flooding机制，不等待定时器立即转发LSP；作用在信息同步（扩散）阶段；加速LSP在整个路由域中的传播速度，减少全网信息同步延迟。

正常情况下，当IS-IS收到其它路由器发来的LSP时，如果此LSP比本地LSDB中相应的LSP要新，则更新LSDB中的LSP，并用一个定时器定期将LSDB内已更新的LSP扩散出去。LSP快速扩散特性改进了这种方式，使能了此特性的设备收到一个或多个较新的LSP时，在路由计算之前，先将小于指定数目的LSP扩散出去，加快LSDB的同步过程。这种方式在很大程度上可以提高整个网络的收敛速度。

一般IS-IS都是采用周期性分批扩散LSP的方法(缺省情况下，接口上发送LSP报文的最小间隔时间是50毫秒，每次发送LSP报文的最大数目是10)。使能flash-flood功能后，当LSP发生变化而导致SPF重新计算时，不再等待周期性分批扩散，而是把导致SPF重新计算的LSP立即扩散出去，从而有效缩短拓扑变化时全网设备上LSDB不一致的时间，提高全网的快速收敛性能。虽然LSP数量很多，但每次网络出现故障而需要发生变化的LSP却很少，所以将这部分发生变化的LSP进行单独的快速扩散对系统的资源占用影响很有限。

5、按优先级收敛

能够让某些特定的路由优先收敛的一种技术,为关键路由（如专线、VoIP网段）设置更高收敛优先级。作用在路由计算 & 表项下发；保障关键业务的最短中断时间，例如让语音业务路径在50ms内恢复。

IS-IS按优先级收敛是指在大量路由情况下，能够让某些特定的路由(例如匹配指定IP前缀的路由)优先收敛的一种技术。因此用户可以把和关键业务相关的路由配置成相对较高的优先级，使这些路由更快的收敛，从而使关键的业务收到的影响减小。通过对不同的路由配置不同的收敛优先级，达到重要的路由先收敛的目的，提高网络的可靠性。

可以通过IP前列表等将特定路由过滤出来，通过对不同的路由配置不同的收敛优先级，达到重要的路由先收敛的目的，提高网络的可靠性。IS-IS路由的收敛优先级分为critical、high、medium和low四种。收敛优先级的顺序由高到低为critical>high>medium>low。本地有效。

总结

ISIS协议=I-SPF+PRC

I-SPF 负责拓扑级别的计算（"哪台路由器挂了？"）。

PRC 负责路由级别的计算（"这个路由器上挂了哪些网段？"）。

协同流程：当网络变化时，先由I-SPF算出受影响的节点和链路，生成新的最短路径树（SPT）；然后PRC基于这个新的SPT，只重新计算那些受到影响的路由条目，直接更新路由表。这样避免了反复扫描整个路由表。

1.5、IS-IS扩展特性

1.5.1、IS-IS认证

你列出的内容是关于 IS-IS（Intermediate System to Intermediate System）协议 的认证机制。整理和补充如下：

IS-IS 认证分类

认证类型	作用范围	认证的报文
接口认证	邻居之间（链路级别）	仅对 Level-1 和 Level-2 的 Hello 报文进行认证
区域认证	Level-1 路由域内	对 Level-1 的 SNP（序列号PDU）和 LSP（链路状态PDU）进行认证
路由域认证	Level-2 骨干区域	对 Level-2 的 SNP 和 LSP 进行认证

注意：接口认证用于邻居建立时的身份验证；区域/路由域认证用于防止伪造的 LSP/SNP 污染 LSDB。

IS-IS 认证方式

认证方式	别名	安全级别	说明	常见使用场景
Null	none / 无认证	无	不携带认证 TLV，不校验	默认状态，仅用于信任网络
明文（Simple / Text）	plain / clear text	极低	密码明文传输，可被抓包直接获取	极不推荐，仅老旧设备兼容
MD5	HMAC-MD5	中低（已弱化）	使用 MD5 哈希 + 密钥，但不抗碰撞攻击	老旧网络，逐步弃用
SHA-1	HMAC-SHA-1	中（已弱化）	比 MD5 强，但已被证明有碰撞风险	过渡方案，不推荐新部署
SHA-2 系列	HMAC-SHA-256 / SHA-384 / SHA-512	高	目前主流安全推荐	现代企业/运营商网络
Keychain	密钥链	高（动态）	支持多组密钥、按时间切换、可配合 MD5/SHA 等	高安全要求场景（如金融、政务）

注：Keychain 不是一种哈希算法，而是一个密钥管理框架，内部可以配置 MD5 / SHA-1 / SHA-256 等。

各认证方式详解

Null（无认证）

TLV 类型：不携带认证 TLV（Type 10 / 133）
效果：任何携带认证的报文也会被忽略（取决于实现）
风险：完全无保护，LSP 可被伪造

明文（Simple）

TLV 类型：10（Authentication Information，Type = 1 表示明文）
报文示例 ：密码 cisco123 直接在 PDU 中可见
抓包特征：直接用 Wireshark 可看到密码
结论：等同于没有认证，只防误接入，不防攻击

MD5

TLV 类型：10（Type = 2 表示 HMAC-MD5）
机制：密钥 + 报文内容 → MD5 哈希 → 附加到报文中
问题：MD5 已被证实可碰撞攻击（2004 年起）
状态：很多厂商默认仍支持，但安全审计不推荐

SHA-256（当前推荐）

TLV 类型：厂商扩展或标准演进（RFC 5310）
优势：目前无已知实际碰撞攻击

配置示例（Huawei） ：

bash 复制代码

isis authentication-mode hmac-sha-256 plain Huawei@123

Keychain（增强方案）

能力：
- 可定义多个密钥（key ID）
- 每个密钥有生效时间窗（send / accept lifetime）
- 支持算法 MD5 / SHA-1 / SHA-256
典型用途 ：
- 定期更换密钥而不中断邻居关系
- 满足合规要求（如等保、PCI-DSS）

示例（华为）：

bash 复制代码

keychain isis-key mode absolute
  key-id 1
    key-string plain Huawei@123
    algorithm hmac-sha-256
    send-lifetime 00:00:00 2025-01-01 to 23:59:59 2025-12-31
    receive-lifetime 00:00:00 2025-01-01 to 23:59:59 2026-01-01

认证方式对比

项目	明文	MD5	SHA-1	SHA-256	Keychain+ SHA-256
防嗅探	❌	✅	✅	✅	✅
防篡改	❌	⚠️	⚠️	✅	✅
防重放	❌	❌	❌	❌	❌（需配合防重放机制）
抗碰撞	❌	❌	⚠️	✅	✅
密钥轮换	❌	❌	❌	❌	✅
推荐等级	不推荐	谨慎使用	不推荐	推荐	强推荐（高安全场景）

说明：IS-IS 认证本身 不防重放攻击（依靠序列号和生命周期缓解），不是设计缺陷，是协议特征。

1.5.2、IS-IS LSP分片扩展

IS-IS LSP分片扩展是用于突破IS-IS协议原有256个LSP分片限制的机制，允许一台路由器发布更多链路状态信息。

IS-IS协议规定，一台路由器（一个IS-IS进程）最多可产生256个LSP分片（LSP Number字段为1字节）。每个LSP分片的大小也有限制（通常为1492字节）。

以下因素可能导致256个分片不够用：

1、引入大量新TLV和子TLV（如流量工程TE信息）

2、网络中路由条目急剧增加

3、支持IPv6等多拓扑特性

4、引入大量外部路由

初始系统：实际运行IS-IS协议的物理路由器

系统ID（Normal System-ID）：初始系统本身的System ID

附加系统ID：管理员分配的额外System ID，在整个路由域中必须唯一

虚拟系统：由附加系统ID标识的"虚拟"路由器，用于生成扩展LSP分片

每个虚拟系统可以额外生成256个LSP分片。一个IS-IS进程最多可配置50个虚拟系统，因此理论上最大可产生：50 × 256 + 256 = 13056个LSP分片；当初始系统的LSP分片装满后，装不下的信息会放入虚拟系统的LSP中发送出去，并通过IS Alias ID TLV（Type 24）声明虚拟系统与初始系统的关系。

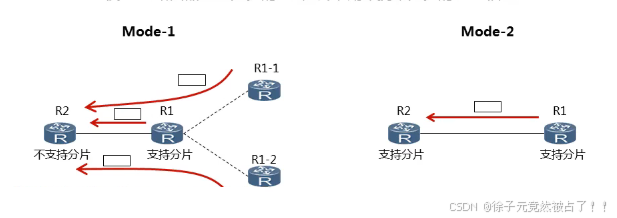

Mode-1（兼容模式）

适用场景：网络中存在不支持分片扩展的老设备

虚拟系统行为：参与SPF计算，对老设备看起来像真实路由器

邻居开销设置：初始系统→虚拟系统：metric=0；虚拟系统→初始系统：metric=最大值-1（保证虚拟系统成为下游节点）

LSP内容要求：虚拟系统的LSP需包含与初始系统相同的区域地址和Overload bit

Mode-2（标准模式）

适用场景：网络中所有设备都支持分片扩展

虚拟系统行为：不参与SPF计算，仅作为初始系统的信息载体

路由计算：其他设备通过IS Alias ID TLV识别虚拟系统属于初始系统，将其信息合并处理

1.6、IS-IS管理特性

1.6.1、IS-IS管理标记（Tag）

IS-IS管理标记（Administrative Tag）是一种策略控制机制，允许网络管理员为IP前缀附加一个整数标签，用于在IS-IS域内简化路由策略的控制，如路由渗透、重分发和路由聚合。简单来说，它就像是给某些路由"贴上彩色贴纸"，方便在其他路由器上基于"贴纸颜色"统一执行策略，而不必关心具体的IP地址。

核心概念与标准

管理标记的核心思想是将管理意愿与具体路由信息解耦。其技术标准主要定义在 RFC 5130 中。

标记对象：标记是路由前缀（IP Prefix）的属性，而不是节点或接口的属性（虽然标记通常在接口上配置，但最终会关联到该接口网段生成的前缀上）。

标记格式：支持32位和64位两种长度的整数值（通常取值范围为1到4294967295），其中0被保留，表示"无标记"。

携带方式：32位标记由 Sub-TLV 1 携带，64位标记由 Sub-TLV 2 携带。这些Sub-TLV依附于携带路由信息的TLV 135（IPv4扩展可达性）、TLV 236（IPv6可达性）等TLV中。

关键前提：必须配置wide Metric风格（即metric-style wide），因为旧的narrow风格不支持携带这些Sub-TLV

1.6.2、IS-IS Wide Metric

IS-IS Wide Metric 是对传统窄度量（Narrow Metric）的扩展，旨在满足大规模网络部署和流量工程的需求。简单来说，它打破了IS-IS协议在早期标准中的度量值限制，允许使用更大的数值来定义链路开销。

比较维度	窄度量 (Narrow Metric)	宽度量 (Wide Metric)
接口度量值范围	1 到 63	1 到 16,777,215 ( 2 24 − 1 2^{24}-1 224−1)
路径最大开销	1023	4,261,412,864
使用的TLV	TLV 2 (邻居) TLV 128/130 (IP前缀)	TLV 22 (扩展邻居) TLV 135 (扩展IP前缀) TLV 236 (IPv6前缀)
核心目的	简单、小规模网络	大规模网络、流量工程(TE)、路由精细控制
兼容性	旧设备	新设备，但需注意互通性

为什么要使用宽度量？

使用宽度量不仅仅是为了配置一个更大的数字，更重要的是它解锁了一系列关键功能：

支持大规模网络：旧标准中 1023 的总路径开销在大型网络（如全国性骨干网）中很容易被耗尽，宽度量彻底解决了这个问题。
实现精细的流量工程：更大的度量值范围允许管理员对不同链路（如10GE、100GE）进行更精细的开销区分，从而更精确地控制路由选择和流量路径。
承载更多路由信息 ：新的TLV 135可以携带子TLV（Sub-TLV） ，这是支持以下特性的基础：
- 管理标记：通过子TLV为路由前缀打标签，便于实施路由策略。
- 链路属性：携带链路颜色、带宽等流量工程信息。

IS-IS协议

IS-IS协议

一、IS-IS原理描述

1.1、IS-IS基本概念

1.1.1、相关术语

1.1.1.1、基础实体与地址

1.1.1.2、协议数据单元（PDU）

1.1.1.3、关键机制说明

1.1.2、ISIS地址结构

1.1.2.1、NSAP 是什么？

1.1.2.2、NSAP 的简化格式

1.1.2.3、NET ------ 路由器专用地址

1.1.2.4、各字段详细说明

1.1.2.5、配置中的注意事项

1.1.3、ISIS区域

1.1.4、ISIS路由器分类和层次

1.1.5、ISIS层次性

1.1.6、ISIS网络类型

1.1.6.1、广播链路：DIS和伪节点

1.2、IS-IS基本原理

1.2.1、报文类型

1.2.2、邻居关系

1.2.2.1、三次握手

1.2.2.2、两次握手

1.3、交互过程

1.3、IS-IS基本特点

1.3.1、IS-IS路由渗透（路由泄露）

1.3.2、IS-IS路由过载

1.4、IS-IS收敛特性

1.5、IS-IS扩展特性

1.5.1、IS-IS认证

1.5.2、IS-IS LSP分片扩展

1.6、IS-IS管理特性

1.6.1、IS-IS管理标记（Tag）

1.6.2、IS-IS Wide Metric

二、IS-IS配置命令

三、IS-IS故障诊断

四、IS-IS案例分析
