Android 音频框架 --- APPLICATION->JNI
摘要
在该章节，主要解释 Android 官方提供的的音频框架图，以及针对 APPLICATION 的应用逻辑进行讲解--- 以 AudioTrack 为例。

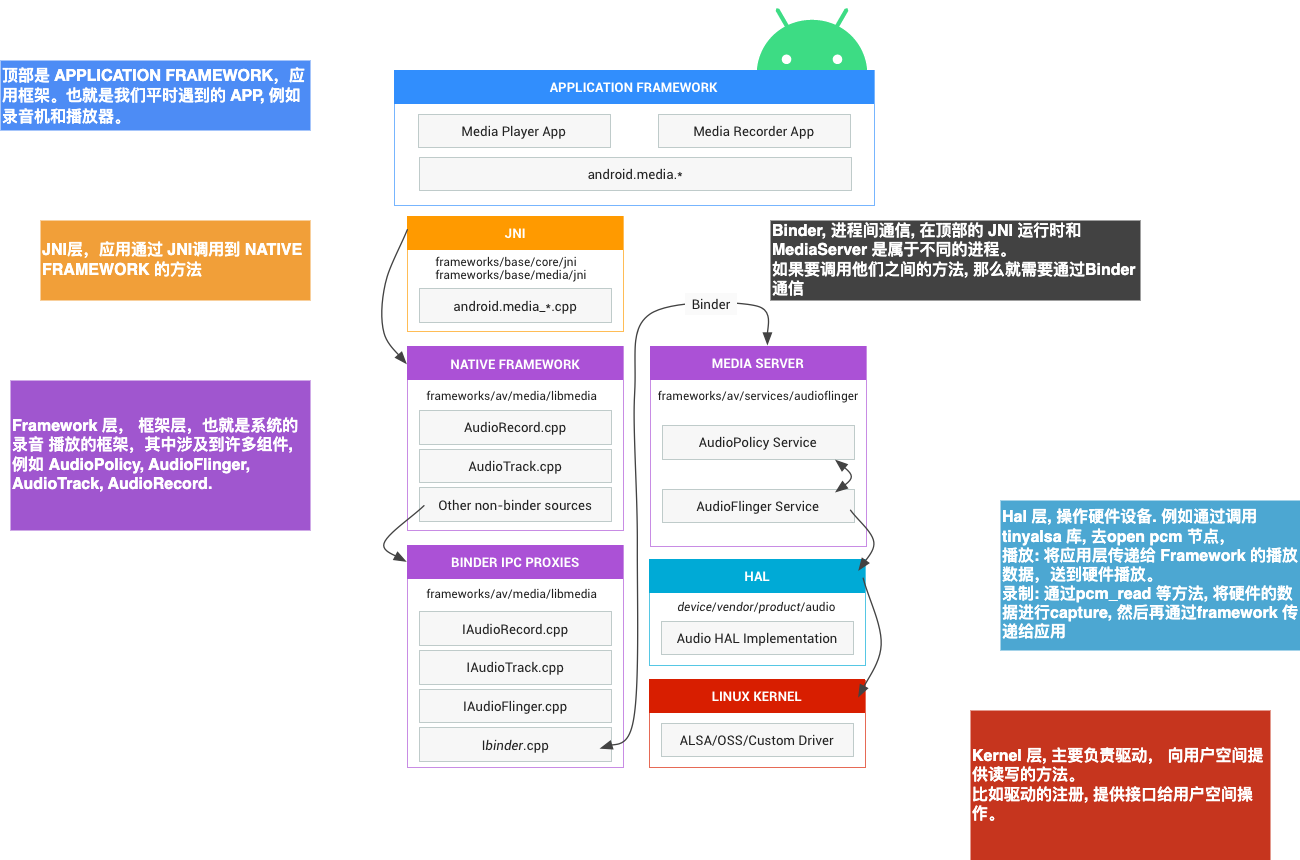

在官网资料中, 有提供 Android 的音频框架图，这里先解读一下图中的含义。
1. APPLICATION
这里提供一个播放(track)的demo 来展示应用播放的流程，来帮助更好的理解这个流程框图。(完整的代码放到文件的末尾, 只是用来演示播放流程，不一定能跑通哦).
1.1 提取音轨, 解码
AudioTrack 只能够播放原始数据 也就是 pcm 数据. 文件的后缀通常为 .pcm.
而我们平常遇到的 .mp3 通常是经过封装的数据格式。因此，如果要将数据送入 AudioTrack 进行播放，那么就必须对数据进行提取解码。所以一般在播放的第一步为 提取音轨, 解码。
java
// 提取音频轨道
MediaExtractor extractor = new MediaExtractor();
extractor.setDataSource(filePath);
// 创建解码器
codec = MediaCodec.createDecoderByType(mime);
codec.queueInputBuffer(inputBufferIndex, 0, 0, 0, MediaCodec.BUFFER_FLAG_END_OF_STREAM); // 解码器输入待解码数据
int outputBufferIndex = codec.dequeueOutputBuffer(bufferInfo, timeoutUs); // 获取解码后的输出缓冲区在提取完音频数据之后需要对数据进行解码, 解析成 AudioTrack 能够播放的音频数据类型。
1.2 创建 AudioTrack.java
该组件为一个通用的应用层播放组件, 与其具有相似功能的还有MediaPlayer, 但他们最终都会调用到 framework 中的 AudioTrack.cpp.
java
AudioTrack audioTrack = new AudioTrack(
AudioManager.STREAM_MUSIC, // StreamType
sampleRate, // 采样率
channelConfig, // 通道配置
AudioFormat.ENCODING_PCM_16BIT, // 数据格式, 位深
minBufferSize, // 最小buffeSize
AudioTrack.MODE_STREAM); // MODE_STREAM (一般用这个其他暂不做详细解释, 见下面的解释).- MODE_STATIC 预先将需要播放的音频数据读取到内存中，然后才开始播放。
- MODE_STREAM 边读边播，不会将数据直接加载到内存
1.3 播放
目前我们做了几件事情, 提取文件的音频轨道、对音轨的数据进行解码为原始数据格式。那么下一步就是播放。播放的流程很简单，就是向 Track 中不断的写数据.
java
audioTrack.play(); // 启动AudioTrack，开始播放音频, 其中会触发一系列的 AudioFramework 框架的流程，这里暂不细究.
// 当文件没有播放完一直向其中写数据。
while (!isEOS) {
audioTrack.write(buffer, 0, buffer.length);
}1.4 停止
java
codec.stop(); // 停止解码器
codec.release(); // 释放解码器资源
extractor.release(); // 释放MediaExtractor资源
audioTrack.stop(); // 停止AudioTrack
audioTrack.release(); // 释放AudioTrack资源2. 调用关系
在上面的代码中，我们看到了 APPLICATION 的代码， 以及看到了 APPLICATION 是调用 JNI 的代码，但是对比 Android 官网的架构图中，它具体调用的是哪些 JNI 的方法呢？这里也将其贴出来。这里只贴和AudioTrack 相关的逻辑，提取音频轨道和解码不在该音频框架中
java
AudioTrack audioTrack = new AudioTrack(
AudioManager.STREAM_MUSIC,
sampleRate,
channelConfig,
AudioFormat.ENCODING_PCM_16BIT,
minBufferSize,
AudioTrack.MODE_STREAM); // 创建AudioTrack对象| |
| | 调用 JNI
| |
\ /
cpp
...
{"native_setup",
"(Ljava/lang/Object;Ljava/lang/Object;[IIIIII[ILandroid/os/Parcel;"
"JZILjava/lang/Object;Ljava/lang/String;)I",
(void *)android_media_AudioTrack_setup},
...也就是上层在创建 AudioTrack 的时候会调用到 JNI 的 android_media_AudioTrack_setup 方法，具体的调用逻辑这里不做赘述。感兴趣可自行先看，具体的逻辑放到后面的章节说明。
小结
这里简单介绍了 Android 音频框架图，以AudioTrack 为例，举例说明 APPLICATION 是如何调用 JNI 方法。
下一章，将说明 JNI 到 libmeida 的具体调用。
demo 代码
java
import android.media.AudioFormat;
import android.media.AudioManager;
import android.media.AudioTrack;
import android.media.MediaCodec;
import android.media.MediaExtractor;
import android.media.MediaFormat;
import android.util.Log;
import java.io.IOException;
import java.nio.ByteBuffer;
public class AudioTrackDemo {
private static final String TAG = "AudioTrackDemo";
public void playMp3(String filePath) {
MediaExtractor extractor = new MediaExtractor(); // 创建MediaExtractor，用于提取媒体数据
try {
extractor.setDataSource(filePath); // 设置数据源为要播放的MP3文件路径
} catch (IOException e) {
Log.e(TAG, "Error setting data source", e); // 如果发生错误，打印错误信息
return; // 出现异常时，直接返回
}
int audioTrackIndex = -1; // 初始化音频轨道索引
MediaFormat format = null; // 初始化媒体格式
// 遍历媒体文件中的轨道，找到音频轨道
for (int i = 0; i < extractor.getTrackCount(); i++) {
format = extractor.getTrackFormat(i); // 获取轨道格式
String mime = format.getString(MediaFormat.KEY_MIME); // 获取MIME类型
if (mime.startsWith("audio/")) { // 如果MIME类型以"audio/"开头，表示这是音频轨道
audioTrackIndex = i; // 记录音频轨道的索引
break; // 找到音频轨道后跳出循环
}
}
if (audioTrackIndex == -1) {
Log.e(TAG, "No audio track found in file."); // 如果没有找到音频轨道，打印错误信息
return; // 没有音频轨道时，直接返回
}
extractor.selectTrack(audioTrackIndex); // 选择音频轨道进行解码
String mime = format.getString(MediaFormat.KEY_MIME); // 获取音频轨道的MIME类型
MediaCodec codec;
try {
codec = MediaCodec.createDecoderByType(mime); // 创建解码器，用于解码音频数据
} catch (IOException e) {
Log.e(TAG, "Error creating codec", e); // 如果解码器创建失败，打印错误信息
return; // 发生异常时，直接返回
}
codec.configure(format, null, null, 0); // 配置解码器，设置解码格式
codec.start(); // 启动解码器
ByteBuffer[] inputBuffers = codec.getInputBuffers(); // 获取输入缓冲区，用于存放解码前的数据
ByteBuffer[] outputBuffers = codec.getOutputBuffers(); // 获取输出缓冲区，用于存放解码后的PCM数据
MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo(); // 创建BufferInfo对象，用于描述解码后的数据
int sampleRate = format.getInteger(MediaFormat.KEY_SAMPLE_RATE); // 获取音频的采样率
int channelConfig = format.getInteger(MediaFormat.KEY_CHANNEL_COUNT) == 1 ?
AudioFormat.CHANNEL_OUT_MONO : AudioFormat.CHANNEL_OUT_STEREO; // 根据声道数量设置音频输出格式（单声道或立体声）
int minBufferSize = AudioTrack.getMinBufferSize(sampleRate,
channelConfig, AudioFormat.ENCODING_PCM_16BIT); // 计算AudioTrack所需的最小缓冲区大小
AudioTrack audioTrack = new AudioTrack(
AudioManager.STREAM_MUSIC,
sampleRate,
channelConfig,
AudioFormat.ENCODING_PCM_16BIT,
minBufferSize,
AudioTrack.MODE_STREAM); // 创建AudioTrack对象
audioTrack.play(); // 启动AudioTrack，开始播放音频
boolean isEOS = false; // 标记是否到达文件末尾
long timeoutUs = 10000; // 解码超时时间，单位为微秒
while (!isEOS) {
int inputBufferIndex = codec.dequeueInputBuffer(timeoutUs); // 从解码器获取可用的输入缓冲区
if (inputBufferIndex >= 0) {
ByteBuffer inputBuffer = inputBuffers[inputBufferIndex]; // 获取对应的输入缓冲区
int sampleSize = extractor.readSampleData(inputBuffer, 0); // 从媒体文件中读取一帧数据到输入缓冲区
if (sampleSize < 0) {
// 如果没有更多数据，表示文件结束
codec.queueInputBuffer(inputBufferIndex, 0, 0, 0, MediaCodec.BUFFER_FLAG_END_OF_STREAM); // 向解码器发送结束标志
isEOS = true; // 设置结束标志为true
} else {
codec.queueInputBuffer(inputBufferIndex, 0, sampleSize, extractor.getSampleTime(), 0); // 将读取的数据送入解码器
extractor.advance(); // 提取下一帧数据
}
}
int outputBufferIndex = codec.dequeueOutputBuffer(bufferInfo, timeoutUs); // 获取解码后的输出缓冲区
if (outputBufferIndex >= 0) {
ByteBuffer outputBuffer = outputBuffers[outputBufferIndex]; // 获取对应的输出缓冲区
byte[] chunk = new byte[bufferInfo.size]; // 创建字节数组存储解码后的PCM数据
outputBuffer.get(chunk); // 将输出缓冲区的数据读入字节数组
outputBuffer.clear(); // 清空输出缓冲区
audioTrack.write(chunk, 0, chunk.length); // 将PCM数据写入AudioTrack进行播放
codec.releaseOutputBuffer(outputBufferIndex, false); // 释放输出缓冲区
}
}
codec.stop(); // 停止解码器
codec.release(); // 释放解码器资源
extractor.release(); // 释放MediaExtractor资源
audioTrack.stop(); // 停止AudioTrack
audioTrack.release(); // 释放AudioTrack资源
}
}
