一、前言：为什么需要可视化检查工具

在HarmonyOS应用开发过程中，UI布局调试一直是开发者面临的最大挑战之一。传统的调试方式------如在代码中添加日志、使用console.log输出变量值------在面对复杂的嵌套组件布局时，往往显得力不从心。当你在真机上发现按钮重叠、文本溢出、图片显示不全等问题时，如何快速定位是哪个组件的属性设置有误？如何在层层嵌套的代码中精准找到问题根源？

ArkUI Inspector正是为解决这些痛点而生的可视化检查工具。它让开发者能够在DevEco Studio中直观地查看应用在真机上的UI显示效果，通过组件树结构快速分析定位UI界面存在的问题，大幅提升调试效率。

二、ArkUI Inspector概述与配置

2.1 什么是ArkUI Inspector

ArkUI Inspector是DevEco Studio内置的UI布局检查工具，它能够让开发者在开发环境中快速查看应用在模拟器或真机上的UI显示效果。通过该工具，开发者可以：

  • 实时查看组件树结构：以树形结构展示页面的所有UI组件
  • 查看组件属性信息：包括尺寸、位置、样式、布局参数等
  • 显示布局边界：通过边框可视化每个组件的显示区域
  • 源码跳转：从Inspector直接跳转到组件源码位置
  • 3D视图：以三维视角查看组件的嵌套和遮挡关系
  • 快照导入/导出：脱离设备查看历史UI快照

2.2 环境配置与启动

系统要求

使用ArkUI Inspector需要满足以下条件：

  1. DevEco Studio版本：建议使用4.0.0.400及以上版本，新版本功能更完整
  2. 设备连接：已通过USB或WLAN连接真机设备，或启动模拟器
  3. 应用状态：应用必须处于前台运行状态
  4. 工程类型：仅支持Stage工程
  5. 编译模式：仅在debug编译模式下可用
  6. API版本：支持OpenHarmony API 9及以上版本

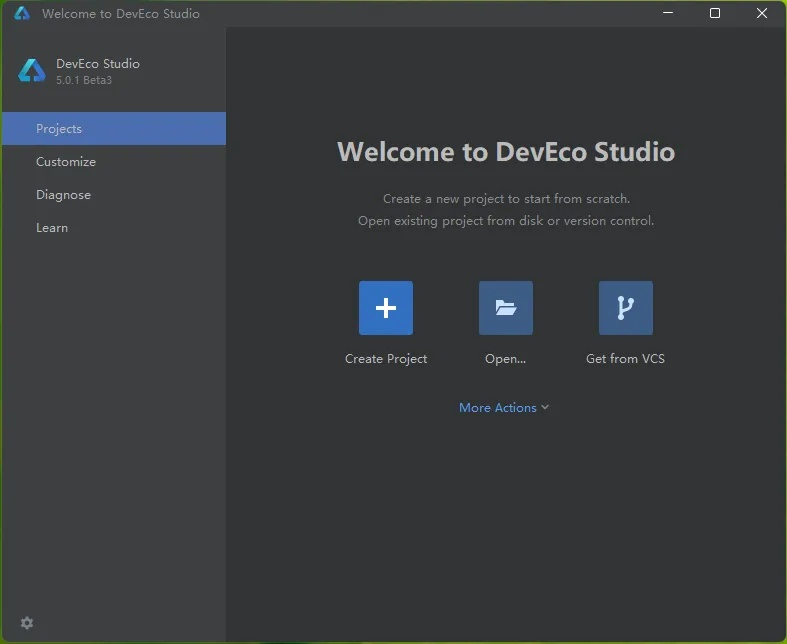

启动方式

在DevEco Studio中有多种方式打开ArkUI Inspector：

方式一：通过菜单栏

复制代码
View -> Tool Windows -> ArkUI Inspector

方式二 ：通过底部工具栏

点击DevEco Studio底部工具栏中的ArkUI Inspector图标（类似于放大镜+组件树的图标）

方式三 ：通过快捷键

在DevEco Studio中搜索"ArkUI Inspector"并设置快捷键

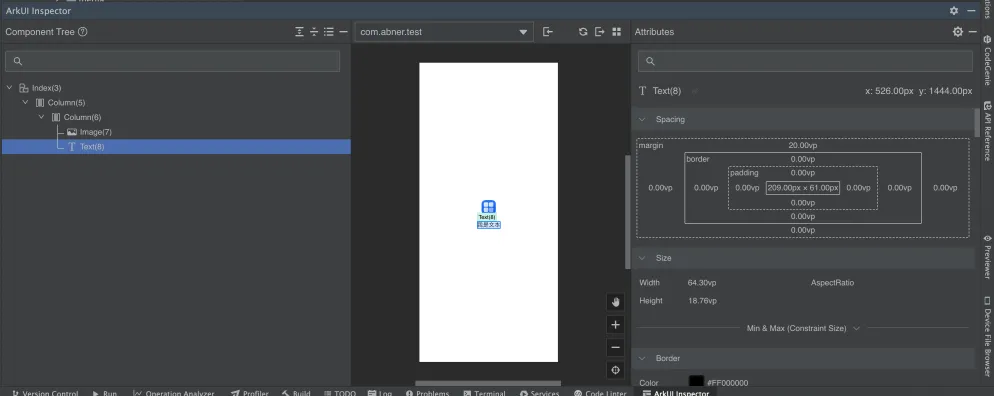

2.3 界面布局介绍

ArkUI Inspector界面主要分为三个区域：

三、核心功能全面解析

3.1 组件树查看与导航

组件树是ArkUI Inspector最核心的功能之一，它以树形结构展示了页面的完整组件层级关系。

查看组件层级

在组件树区域，你可以清晰地看到：

  • 组件的类型（如Column、Row、Text、Button等）
  • 组件之间的父子关系
  • 组件的嵌套层级深度
  • 每个组件的唯一标识符（id）
组件选中与同步

ArkUI Inspector支持双向同步选中功能：

  • 从组件树选中：在左侧组件树中点击某个组件，UI预览区域会自动框选对应组件，右侧属性面板显示其详细信息
  • 从UI预览选中：在中间UI预览区域点击某个组件，左侧组件树会同步跳转到对应节点
显示选项配置

点击工具栏图标可以配置组件树的显示内容：

选项 功能说明
Show Tree Statistics 显示组件树统计信息，悬停组件可查看节点信息
Show Hidden Components 显示隐藏的组件
Show Custom Components 过滤显示自定义组件
Show System Components 过滤显示系统组件

3.2 布局边界可视化

布局边界可视化是排查布局问题的利器。通过显示组件的边框，你可以直观地发现：

  • 组件是否超出预期边界
  • 组件间距是否正确
  • 内边距(padding)和外边距(margin)设置是否符合预期
  • 对齐方式是否正确
开启布局边界显示
  1. 在UI预览区域的右上角，点击设置图标
  2. 勾选"Show Component Border"选项
  3. 页面上的所有组件将以边框形式显示
布局边界颜色说明
  • 蓝色边框：表示组件的布局边界（bounds）
  • 橙色边框：表示组件的内容边界（content）
  • 绿色边框：表示组件的对齐线

3.3 性能分析功能

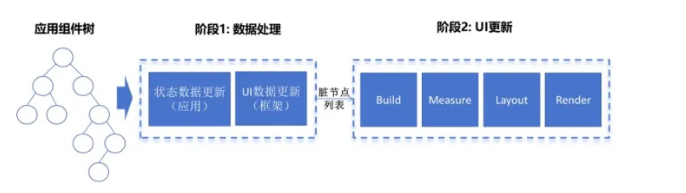

ArkUI Inspector虽然不是专门的性能分析工具，但通过组件树结构可以间接发现性能问题。

层级深度分析

从组件树中可以清晰看出组件的嵌套深度。层级过深会导致：

  • 布局计算耗时增加
  • 内存占用增大
  • 页面响应变慢

根据华为官方测试数据，组件嵌套层级对性能影响显著：

嵌套层级 首帧绘制 Measure时间 Layout时间
10层 3.2ms 1.88ms 0.38ms
100层 5.8ms 2.89ms 1.12ms
500层 17.3ms 5.93ms 5.26ms
1000层 32ms 10.46ms 10.88ms
冗余组件检测

通过组件树可以发现不必要的冗余组件，例如：

  • 空容器
  • 多层嵌套但未起到实际作用的布局容器
  • 重复的包装组件

3.4 实时编辑与预览

属性实时查看

选中组件后，右侧属性面板显示该组件的所有属性信息，包括：

  • 基础信息：组件类型、ID、坐标位置
  • 尺寸信息：宽度、高度
  • 布局信息：对齐方式、边距、间距
  • 边框信息：边框宽度、颜色、圆角
  • 背景信息：背景颜色、背景图片
  • 效果信息：透明度、阴影、模糊效果
  • 所有属性：完整的属性列表
源码跳转功能

启用源码跳转功能后，可以从Inspector直接跳转到组件的源码位置：

  1. 启用配置：

    • 点击Run -> Edit Configurations
    • 勾选"Enable DebugLine"选项
    • 点击OK保存并重新运行工程

  2. 使用方式：

    • 在Inspector中选中要跳转的组件
    • 点击右侧属性面板中的文件路径
    • 即可跳转到对应ArkTS代码位置

3.5 3D视图功能

ArkUI Inspector支持3D视图查看（DevEco Studio 6.0.0 Beta1及以上版本）。

进入3D视图

点击工具栏中的"3D View"按钮进入三维视图模式。

3D视图操作
操作 方法
旋转视图 按住鼠标左键拖动
平移视图 按住鼠标右键拖动
缩放视图 滚动鼠标滚轮
3D视图特色功能
  • 隐藏前方图层：点击"Hide Views in Front"隐藏选中图层前面的所有图层
  • 隐藏后方图层：点击"Hide Views Behind"隐藏选中图层后面的所有图层
  • 调节图层间距：拖动滑块调整图层间的Z轴距离（0-100px）
  • 切换排列顺序：在id顺序和层级顺序之间切换
  • 切换视角：快速切换到正面或侧面视图

3D视图特别适用于复杂页面的组件遮挡问题排查，以及在复杂布局中选中被遮挡的小组件。

3.6 UI界面快照

ArkUI Inspector支持导出和导入UI界面快照，方便在脱离设备的情况下进行分析。

导出快照
  1. 点击工具栏中的导出图标（箭头向右）
  2. 快照将保存为.arkli文件
  3. 快照默认在DevEco Studio中打开
导入快照
  1. 点击工具栏中的导入图标（箭头向左）
  2. 选择本地的.arkli文件
  3. 快照将在DevEco Studio中加载显示

快照功能适用于：

  • 需要离线分析UI问题
  • 与团队成员分享UI布局状态
  • 保存问题复现时的UI状态

四、实战案例详解

4.1 案例1：布局溢出问题排查

问题描述

某商品详情页中，商品名称文本在部分设备上显示不全，被父容器裁剪。

问题代码示例
typescript 复制代码
// 问题代码：未考虑文本过长的情况
@Entry
@Component
struct ProductDetailPage {
  @State productName: string = "这是一段非常非常非常非常非常长的商品名称测试文本";

  build() {
    Column() {
      // 商品卡片
      Column() {
        // 商品图片
        Image($r('app.media.product_image'))
          .width('100%')
          .height(200)

        // 商品名称容器 - 固定高度
        Column() {
          Text(this.productName)
            .fontSize(16)
            .fontWeight(FontWeight.Bold)
        }
        .height(40) // 固定高度，内容溢出
        .padding(10)
        .backgroundColor('#F5F5F5')
      }
      .width('90%')
    }
    .width('100%')
    .height('100%')
  }
}
使用Inspector定位问题
  1. 打开ArkUI Inspector，连接设备
  2. 在组件树中找到商品名称的Text组件
  3. 勾选"Show Component Border"，观察Text组件的实际边界
  4. 发现Text组件高度超出了父容器Column的高度限制
  5. 查看属性详情，确认是父容器的height(40)限制了内容显示
解决方案代码
typescript 复制代码
// 优化方案：使用maxLines限制文本行数，或调整容器高度
@Entry
@Component
struct ProductDetailPage {
  @State productName: string = "这是一段非常非常非常非常非常长的商品名称测试文本";

  build() {
    Column() {
      Column() {
        Image($r('app.media.product_image'))
          .width('100%')
          .height(200)

        Column() {
          Text(this.productName)
            .fontSize(16)
            .fontWeight(FontWeight.Bold)
            .maxLines(2)        // 限制最多显示2行
            .textOverflow({ overflow: TextOverflow.Ellipsis }) // 超出显示省略号
        }
        .padding(10)
        .backgroundColor('#F5F5F5')
      }
      .width('90%')
    }
    .width('100%')
    .height('100%')
  }
}

4.2 案例2：性能瓶颈分析

问题描述

商品列表页面滑动时出现明显卡顿，用户体验不佳。

问题代码示例
typescript 复制代码
// 问题代码：过多的嵌套层级影响性能
@Entry
@Component
struct ProductListPage {
  @State products: string[] = Array.from(Array(900), (_, k: number) => `商品${k}`);

  build() {
    Scroll() {
      Grid() {
        ForEach(this.products, (item: string) => {
          GridItem() {
            // 冗余的三层Stack嵌套
            Stack() {
              Stack() {
                Stack() {
                  Column() {
                    Text(item)
                      .fontSize(14)
                      .border({ width: 2, color: Color.Green })
                  }
                }
              }
            }
          }
        }, (item: string) => item)
      }
      .columnsTemplate('1fr 1fr 1fr 1fr')
      .columnsGap(0)
      .rowsGap(0)
      .size({ width: '100%', height: '100%' })
    }
  }
}
使用Inspector分析
  1. 打开ArkUI Inspector
  2. 观察组件树，发现每个GridItem中存在三层冗余的Stack嵌套
  3. 这些冗余容器并未起到实际布局作用，但增加了布局计算的复杂度
  4. 预估：900个商品 × 3层冗余 = 2700次无意义的布局计算
优化方案
typescript 复制代码
// 优化方案：移除冗余嵌套，简化层级结构
@Entry
@Component
struct ProductListPage {
  @State products: string[] = Array.from(Array(900), (_, k: number) => `商品${k}`);

  build() {
    Scroll() {
      Grid() {
        ForEach(this.products, (item: string) => {
          GridItem() {
            Column() {
              Text(item)
                .fontSize(14)
                .border({ width: 2, color: Color.Green })
            }
          }
        }, (item: string) => item)
      }
      .columnsTemplate('1fr 1fr 1fr 1fr')
      .columnsGap(0)
      .rowsGap(0)
      .size({ width: '100%', height: '100%' })
    }
  }
}
优化效果
  • 移除冗余嵌套后，组件树更加清晰
  • 页面滑动帧率提升约1ms/帧
  • 布局计算量减少约33%

4.3 案例3：对齐问题调试

问题描述

购物车页面中，商品图片和价格无法实现底部对齐。

问题代码示例
typescript 复制代码
// 问题代码：对齐方式设置不当
@Entry
@Component
struct ShoppingCartPage {
  build() {
    Column() {
      // 购物车项
      Row() {
        // 商品图片
        Image($r('app.media.goods'))
          .width(80)
          .height(100)

        // 商品信息
        Column() {
          Text('商品名称')
            .fontSize(16)
          Text('¥99.00')
            .fontSize(14)
            .fontColor('#FF5000')
        }
        .alignItems(HorizontalAlign.Start) // 左对齐
        .justifyContent(FlexAlign.Start)   // 顶部对齐
      }
      .width('100%')
      .padding(10)
    }
    .width('100%')
    .height('100%')
  }
}
使用Inspector分析
  1. 打开ArkUI Inspector
  2. 选中Row容器，开启布局边界显示
  3. 观察发现Image和Column的底部不对齐
  4. 查看属性：
    • Image高度100，Column内容高度约50
    • Row默认垂直居中对齐
解决方案
typescript 复制代码
// 优化方案：使用alignItems(VerticalAlign.Bottom)实现底部对齐
@Entry
@Component
struct ShoppingCartPage {
  build() {
    Column() {
      Row() {
        Image($r('app.media.goods'))
          .width(80)
          .height(100)

        Column() {
          Text('商品名称')
            .fontSize(16)
          Text('¥99.00')
            .fontSize(14)
            .fontColor('#FF5000')
        }
        .alignItems(HorizontalAlign.Start)
        .justifyContent(FlexAlign.Start)
      }
      .width('100%')
      .padding(10)
      .alignItems(VerticalAlign.Bottom) // 关键：设置Row底部对齐
    }
    .width('100%')
    .height('100%')
  }
}

五、高级使用技巧

5.1 快捷键与高效操作

操作 快捷键
刷新UI快照 F5
放大UI预览 Ctrl + 鼠标滚轮
缩小UI预览 Ctrl + 鼠标滚轮
平移UI预览 空格 + 拖动
搜索组件 Ctrl + F
跳转到源码 Enter

5.2 过滤器与搜索功能

组件过滤

使用组件过滤功能可以快速定位目标组件：

  • 过滤系统组件，专注于业务组件
  • 过滤自定义组件，查看整体结构
  • 显示/隐藏组件
组件搜索

在组件树顶部的搜索框中输入组件类型或id，可以快速定位组件：

  • 支持模糊搜索
  • 支持搜索组件类型（如Text、Button）
  • 支持搜索组件id

5.3 状态变量查看

对于自定义组件，ArkUI Inspector可以查看其状态变量：

  1. 在组件树中点击自定义组件
  2. 右侧属性面板显示该组件的@State变量
  3. 可以看到状态变量的当前值
  4. 可以查看影响该状态变量的下一层组件

5.4 与DevEco Profiler配合使用

ArkUI Inspector专注于UI布局分析，而DevEco Profiler提供更全面的性能分析能力：

  • Inspector：快速定位UI布局问题
  • Profiler：分析CPU、内存、帧率等性能指标
  • 联合使用：先用Inspector定位问题组件，再用Profiler分析该组件的性能表现

六、常见问题与解决方案

问题1：Inspector无法连接设备

原因分析：

  • USB调试未开启
  • 设备未授权此电脑
  • 应用未在前台运行

解决方案：

  1. 在设备上开启USB调试：设置 -> 关于手机 -> 连续点击版本号 -> 返回 -> 开发者选项 -> 开启USB调试
  2. 设备连接电脑后，选择"允许USB调试"
  3. 确保要检查的应用已启动并处于前台
  4. 检查DevEco Studio右下角的设备连接状态

问题2：组件树加载缓慢

原因分析：

  • 页面组件数量过多
  • 设备性能不足

解决方案：

  1. 使用过滤器隐藏不需要的组件类型
  2. 点击刷新按钮更新视图，而非自动刷新
  3. 对于复杂页面，考虑使用快照功能离线分析

问题3：属性值显示异常

原因分析：

  • 应用编译模式为release
  • DevEco Studio版本过低

解决方案：

  1. 确保应用以debug模式编译
  2. 升级DevEco Studio到最新版本
  3. 清理DevEco Studio缓存：File -> Invalidate Caches

问题4：源码跳转功能不可用

原因分析：

  • 未启用Enable DebugLine配置

解决方案：

  1. 点击Run -> Edit Configurations
  2. 勾选"Enable DebugLine"选项
  3. 点击Apply和OK保存
  4. 重新运行应用

问题5：3D视图无法进入

原因分析：

  • DevEco Studio版本过低
  • 设备系统版本不支持

解决方案：

  1. 升级DevEco Studio到6.0.0 Beta1及以上版本
  2. 升级设备系统到API 20及以上

七、总结与最佳实践

核心价值

ArkUI Inspector作为DevEco Studio内置的UI调试工具，为HarmonyOS开发者提供了：

  1. 可视化调试：告别盲目添加日志的时代，通过直观的组件树和UI预览快速定位问题
  2. 布局分析：通过布局边界可视化，清晰了解每个组件的位置和尺寸关系
  3. 性能优化：通过组件层级分析，发现冗余嵌套和性能瓶颈
  4. 效率提升：源码跳转功能让代码修改更加精准高效

最佳实践建议

  1. 开发阶段：养成习惯性地使用Inspector检查布局，及时发现并解决问题
  2. 优化阶段：使用Inspector分析组件层级，减少冗余嵌套
  3. 测试阶段：结合快照功能，保存问题复现状态便于分析
  4. 协作场景：使用快照导出功能，与团队成员分享UI状态

局限性说明

ArkUI Inspector也存在一些使用限制：

  • 仅支持前台应用
  • 仅支持Stage工程
  • 不支持release编译模式的应用
  • 不支持商用签名应用
  • 不支持动效类组件的实时刷新
