动态磁盘是 Windows 系统针对基本磁盘在分区数量、容量扩展及管理灵活性上的局限性，推出的高性能存储管理方案，其核心功能的实现完全依赖于 LDM（Logical Disk Manager，逻辑磁盘管理器）结构体系。相较于基本磁盘依赖 MBR/GPT 分区表的简单管理模式，LDM 结构通过 "磁盘整体布局 + 私有头（PRIVHEAD）+LDM 数据库" 的协同架构，不仅突破了基本磁盘的诸多限制，更实现了灵活的卷管理、跨磁盘空间扩展、读写性能优化及数据冗余容错，广泛应用于个人高端存储、企业级数据管理等场景。本文将全面解析动态磁盘的整体结构布局（含 MBR 与 GPT 类型差异）、私有头的字节结构与核心功能，以及 LDM 数据库的记录组成与工作机制，系统梳理 LDM 体系的核心逻辑，帮助读者快速掌握动态磁盘的底层运行原理。
动态磁盘的概述
在 MBR 分区的磁盘分区结构中，通过对分区表表项的学习，得知分区表表项中管理分区大小的参数是由四个字节组成，以 512 字节扇区计算，单个分区最大可管理容量约为2TiB（2.198TB） 。随着硬盘容量的不断增大，对存储空间的需求不断扩大，2TiB 已经无法满足使用需求。真正突破这一容量限制的是 GPT 分区表，微软提供的动态磁盘主要用于提升磁盘管理灵活性，而非解决 MBR 容量上限问题。当然，如果使用 GPT 分区表，那么最大的分区大小可达到 ZB 级别。
动态磁盘是微软在 Windows 2000 时代增加的新特性，相比 MBR 基本磁盘，它提供更加灵活的管理和使用特性，可以在动态磁盘上实现数据的容错、高速的读 / 写操作、相对随意的修改卷大小等操作。
一块 MBR 磁盘只能包含 4 个分区，最多是 3 个主磁盘分区和 1 个扩展分区，扩展分区可包含多个逻辑驱动器。而动态磁盘一台计算机最多可创建 32 个动态卷，不受主分区数量限制。
在 MBR 基本磁盘中，分区是不可跨越磁盘的。通过使用动态磁盘，可以将多块磁盘中的空余空间合并到一个卷中来增大卷的容量。
磁盘的读写速度由硬件与存储架构决定，与 MBR 分区格式无直接关联。在动态磁盘上可以通过创建带区卷，实现同时对多块磁盘进行读 / 写，从而显著提升磁盘读写效率。
基本磁盘本身不具备软容错功能，如果没有及时备份而遭遇磁盘故障，会造成较大的数据损失。而动态磁盘上可以创建镜像卷，所有内容自动实时备份到镜像磁盘中，即使遇到磁盘故障也能保障数据安全。另外，还可以在动态磁盘上创建带有奇偶校验的带区卷，在提升性能的同时为数据提供容错保护。
工具下载：
百度网盘链接: https://pan.baidu.com/s/1QM5FKMmRVHaMQOUAgRGGMQ?pwd=8888 提取码: 8888
夸克网盘链接：https://pan.quark.cn/s/2a972c406ea3?pwd=dTeZ 提取码：dTe
动态磁盘卷的种类及创建方法

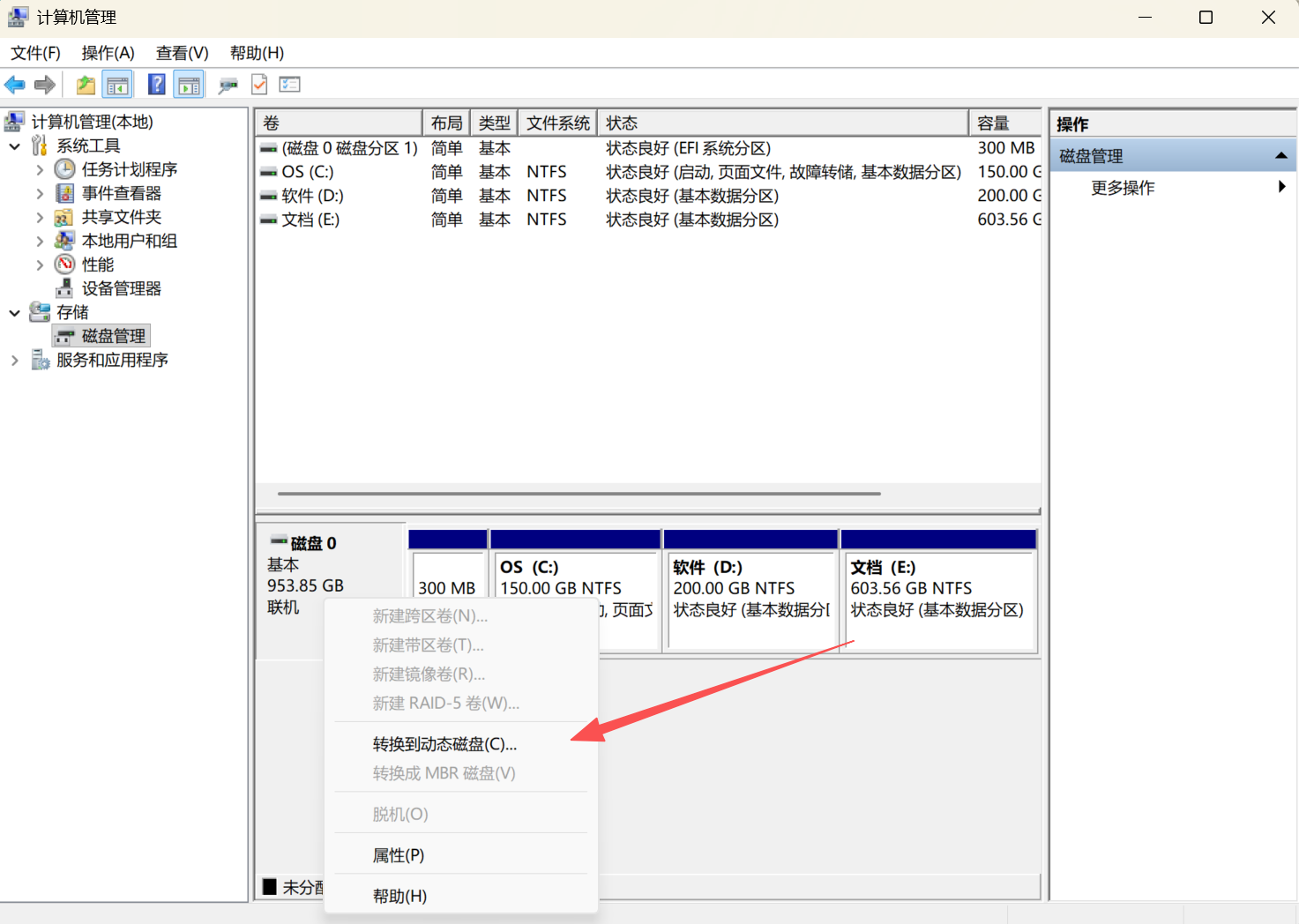

一般情况下，都把磁盘作为MBR磁盘使用，为了使用动态磁盘卷，首先必须将其转换为动态磁盘。根据下面步骤打开"磁盘管理"：控制面板→管理工具→计算机管理→磁盘管理，就可以通过右键磁盘转换为动态磁盘。
将MBR磁盘转换为动态磁盘后，对磁盘就是用"卷"的形式进行管理了，而不是MBR磁盘下的"分区"
基于动态磁盘的卷有五种，分别是一下几种：
1、简单卷
简单卷是动态磁盘中最基础的卷类型，它建立在单块动态磁盘的空间之上，结构与基本磁盘的分区类似，既可以由磁盘上的单个区域组成，也可以将同一磁盘内的多个未分配空间扩展合并而成，不涉及其他磁盘，仅具备基础的存储功能，无容错能力也无性能提升，适合日常普通数据存储。
2、跨区卷
跨区卷是将多块动态磁盘上的空闲存储空间串联起来形成的逻辑卷，数据会按顺序依次写入其中一块磁盘，写满后再写入下一块，能够灵活整合不同大小的剩余空间以扩大整体容量，但不具备读写性能加速效果，也不提供数据容错，只要其中任意一块磁盘损坏，整个跨区卷的数据都会丢失。
3、带区卷
带区卷由两块及以上动态磁盘的同等大小空间组成，数据会被平均分成数据块并交替写入不同磁盘，实现多盘并行读写，大幅提升数据存取速度，是追求高性能场景的常用选择，但该卷型不具备任何容错机制，任何一块磁盘出现故障都会导致全部数据无法恢复，且无法扩展容量。
4、镜像卷
镜像卷基于两块大小相同的动态磁盘构建，数据会被实时完整地写入两块磁盘中形成完全一致的副本，具备强大的数据容错能力，当其中一块磁盘损坏时，另一块磁盘可继续正常工作，数据不会丢失，安全性极高，不过磁盘空间利用率仅为 50%，读写性能无明显提升，多用于存放重要关键数据。
5、RAID-5 卷
RAID-5 卷需要至少三块动态磁盘组成，数据与奇偶校验信息会分散存储在所有磁盘中，兼顾读写性能与数据容错，单块磁盘损坏时可通过校验数据快速恢复信息，空间利用率与安全性较为均衡，相比镜像卷空间利用率更高，相比带区卷具备故障保护能力，多用于服务器等对存储可靠性有要求的环境。
动态磁盘的LDM数据库
动态磁盘是Windows系统为突破基本磁盘局限性而推出的存储管理方案，其所有功能的实现均依赖于LDM（Logical Disk Manager，逻辑磁盘管理器）结构体系。与基本磁盘依赖MBR/GPT分区表的简单管理模式不同，LDM结构通过"磁盘布局+私有头+LDM数据库"的协同设计，实现了灵活的卷管理、跨磁盘扩展、性能优化及数据容错，广泛应用于中高端存储场景。本文将详细解析动态磁盘的整体结构布局、私有头（PRIVHEAD）及LDM数据库的核心细节，控制总字数不超过2000字，清晰呈现核心原理，帮助快速掌握LDM结构的核心逻辑与工作机制。
一、动态磁盘的整体结构布局
动态磁盘的整体布局根据底层磁盘类型（MBR、GPT）略有差异，但核心组成部分一致，均包含标识区、私有头、用户数据区、LDM数据库及备份区。其中，MBR动态磁盘是最常见的类型，其布局设计兼顾兼容性与实用性，GPT动态磁盘则侧重大容量支持，下面分别详细说明。
1.1 MBR动态磁盘的布局
MBR动态磁盘的布局从磁盘开头到末尾，按物理顺序可分为6个部分，各部分的位置、大小和功能明确，相互配合构成完整的存储架构，具体如下：
（1）MBR扇区（第0扇区）：大小512字节，是MBR磁盘的核心标识扇区，包含引导程序（446字节）、分区表（64字节）和结束标志（2字节，0x55AA）。与基本磁盘不同，动态磁盘的MBR分区表中仅包含一个分区表项，类型为0x42，称为"动态磁盘保护分区"，该分区覆盖整个磁盘空间，作用是向磁盘工具表明该磁盘为动态磁盘，禁止误操作删除LDM相关数据，其本身不存储任何用户数据，仅起到保护作用。
（2）保留扇区（第1-5扇区）：共5个扇区，总大小2560字节，无有效数据，全部填充为0xFF。核心作用是分隔MBR扇区与私有头，避免两者地址重叠，防止私有头被MBR相关操作误覆盖，为私有头提供物理保护，确保私有头的完整性。
（3）私有头主副本（第6扇区）：大小512字节，是动态磁盘的身份标识核心，存储磁盘的关键信息，包括磁盘身份、LDM数据库位置、磁盘状态等，是系统识别动态磁盘的关键依据，后续将详细解析其结构与功能。
（4）用户数据区：位于私有头之后、LDM数据库之前，占据磁盘的绝大部分空间，是实际存储用户数据的区域。该区域不划分固定分区，而是被划分为多个连续的盘片（Extent），盘片是动态卷的基本组成单元，可根据卷的需求灵活分配大小，最小为1个扇区（512字节），最大为磁盘剩余空闲空间。盘片分为数据盘片和校验盘片，其中数据盘片用于存储用户实际数据，所有类型的动态卷均包含数据盘片；校验盘片仅用于RAID-5卷，专门存储奇偶校验信息，用于实现数据容错，所有盘片的分布、大小、类型等信息均详细记录在LDM数据库中，由系统统一管理。
（5）LDM数据库（磁盘末尾1MB）：大小固定为1MB（2048个512字节扇区），是动态磁盘的配置核心，存储整个磁盘组的所有配置信息，包括磁盘组信息、磁盘信息、卷信息、盘片信息等。每块动态磁盘均有一份完整的LDM数据库副本，且磁盘组内所有动态磁盘的数据库会实时自动同步，确保配置信息的一致性，避免因单块磁盘数据库损坏导致配置丢失。
（6）私有头备份（数据库后2个扇区）：共2个扇区，每个扇区512字节，与私有头主副本的内容完全一致，且会随着主副本的更新而同步更新。其核心作用是实现私有头的冗余保护，当私有头主副本损坏时，系统可自动读取磁盘末尾的两个备份，恢复私有头信息，确保磁盘能够正常被识别和使用。
1.2 GPT动态磁盘的布局差异
GPT动态磁盘摒弃了MBR扇区的0x42保护分区，适配GPT分区表的大容量特性，其核心布局与MBR动态磁盘一致，但存在以下细节差异，主要体现在分区标识和容量支持上：
（1）采用LDM专用分区：GPT动态磁盘不依赖MBR保护分区，而是包含两个专用的LDM分区------LDM元数据分区和LDM数据分区。其中，LDM元数据分区的类型GUID为{5808C8AA-7E8F-42E0-85D2-E1E90434CFB3}，通常为8MB，位于GPT分区表之后，专门用于存储私有头、LDM数据库及私有头备份，集中管理核心控制信息；LDM数据分区的类型GUID为{AF9B60A0-1431-4F62-BC68-3311714A69AD}，占据磁盘的剩余空间，用于存储用户数据区的所有盘片，与MBR动态磁盘的用户数据区功能一致。
（2）容量无限制：GPT磁盘本身支持的最大容量为18EB（1EB=1024PB，1PB=1024TB），因此GPT动态磁盘可彻底突破MBR磁盘的2TiB容量限制，能够适配4TB、8TB、16TB等大容量硬盘，满足企业级大容量存储场景的需求。
（3）冗余保护更完善：GPT磁盘本身具备分区表备份功能，在磁盘末尾会存储一份完整的GPT分区表备份；同时，LDM元数据分区也会同步备份到磁盘末尾，进一步提升核心配置信息的安全性，即使LDM元数据分区损坏，也可通过备份恢复，降低磁盘故障风险。
二、私有头（PRIVHEAD）的结构与功能
私有头（PRIVHEAD，Private Header）是动态磁盘的"身份证"，大小固定为512字节，无论MBR还是GPT动态磁盘，其核心结构均保持一致，均采用固定的字节分布，核心作用是标识磁盘身份、定位LDM数据库，其完整性直接影响动态磁盘的可用性。下面以Windows 11系统的MBR动态磁盘为例，详细解析私有头的结构与功能。

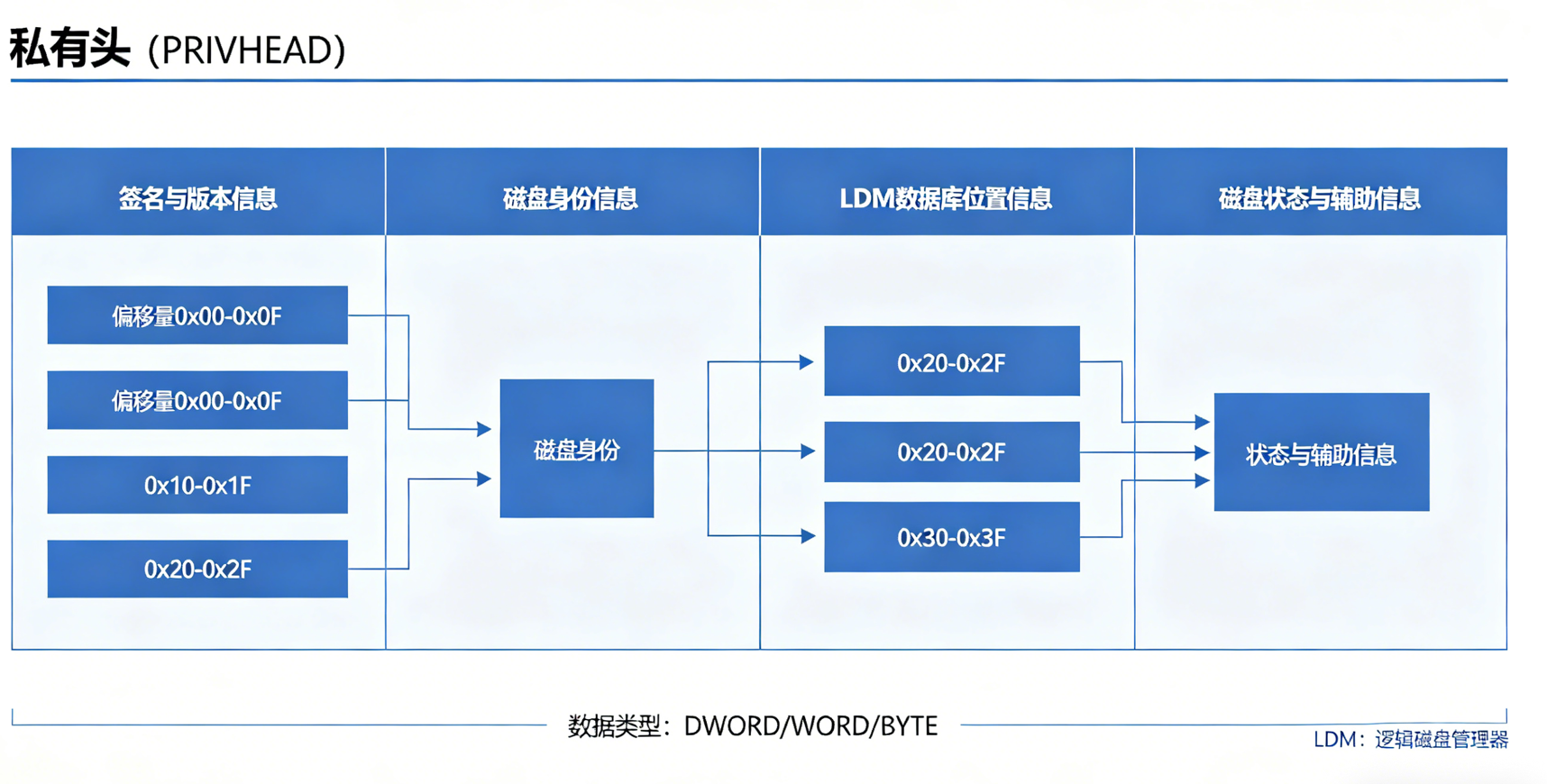

2.1 私有头的核心结构
私有头按字节偏移可分为4个核心部分，各部分的字节长度、功能明确，相互配合实现磁盘身份识别和数据库定位，具体如下：
（1）签名与版本信息（偏移0-7字节）：偏移0-3字节为私有头签名，固定为0x50524956（对应ASCII码"PRIV"），这是系统识别私有头的核心标识，LDM驱动读取扇区时，会首先检查该字节段的值，若为"PRIV"，则判定该扇区为私有头，否则忽略；偏移4-7字节为LDM版本信息，由两个16位无符号整数组成，分别表示主版本号和次版本号，Windows 11系统的LDM版本通常为0x00010000（主版本1，次版本0），确保LDM驱动向下兼容低版本的私有头。
（2）磁盘身份信息（偏移8-47字节）：这是私有头的核心部分，总长度32字节。其中，偏移8-23字节为磁盘GUID（16字节），是动态磁盘的唯一标识，全球唯一，无论磁盘的物理位置如何变化（如更换SATA接口、迁移到其他计算机），其GUID都不会改变，LDM驱动通过磁盘GUID区分不同的动态磁盘；偏移24-39字节为磁盘组GUID（16字节），是磁盘所属磁盘组的唯一标识，同一磁盘组内的所有动态磁盘，其磁盘组GUID完全相同，LDM驱动通过该GUID确定磁盘的归属，确保跨磁盘卷创建时，参与的磁盘属于同一个磁盘组；偏移40-47字节为磁盘名称（8字节），通常为"Disk0""Disk1"等系统自动分配的名称，也可由用户手动修改，若未分配名称，该字段将填充为0x00。
（3）LDM数据库位置信息（偏移48-79字节）：总长度32字节，是私有头与LDM数据库之间的核心关联纽带，用于引导系统快速定位LDM数据库。其中，偏移48-55字节为数据库起始扇区，由8字节无符号整数组成，记录LDM数据库在磁盘上的物理起始地址，例如MBR动态磁盘的LDM数据库位于磁盘末尾1MB，若磁盘总扇区数为100000000，则数据库起始扇区为100000000 - 2048 = 99997952；偏移56-63字节为数据库大小，固定为2048扇区（1MB），对应十六进制值0x0000000000000800；偏移64-71字节为数据库副本编号，由8字节无符号整数组成，用于区分同一磁盘组内不同磁盘的数据库副本，通常从0开始递增；偏移72-79字节为数据库校验和，由8字节无符号整数组成，用于校验LDM数据库的完整性，LDM驱动读取数据库时，会计算数据库的校验和，并与该字段的值对比，若不一致，则说明数据库已损坏，需从其他磁盘的副本恢复。
（4）磁盘状态与辅助信息（偏移80-511字节）：总长度432字节，包含磁盘运行状态、物理参数、时间戳等辅助信息，剩余未使用字段填充为0x00，用于未来功能扩展。其中，偏移80-83字节为磁盘状态标志（4字节），用于标识磁盘当前运行状态，常见值包括0x00000001（磁盘在线，正常运行）、0x00000002（磁盘离线，无法识别）、0x00000004（磁盘损坏，无法使用）、0x00000008（磁盘正在同步数据库）；偏移84-91字节为磁盘总扇区数（8字节），用于计算磁盘总容量（总容量=总扇区数×扇区大小）；偏移92-99字节为扇区大小（8字节），通常为512字节（对应十六进制0x0000000000000200），部分大容量磁盘为4096字节；偏移100-107字节为私有头创建时间（8字节），偏移108-115字节为私有头更新时间（8字节），均为UTC时间戳格式，记录私有头的创建和最后更新时间；偏移116-511字节为保留字段，填充为0x00，预留用于未来LDM功能扩展。
2.2 私有头的核心功能
私有头的功能贯穿于动态磁盘的识别、配置、管理全过程，核心功能主要包括四个方面，相互配合确保动态磁盘正常运行：
（1）磁盘身份识别：通过存储磁盘GUID和磁盘组GUID，实现动态磁盘的唯一识别和磁盘组归属判断。LDM驱动启动时，扫描所有磁盘的对应扇区，通过"PRIV"签名识别私有头，再通过磁盘GUID区分不同磁盘，通过磁盘组GUID确定磁盘归属，为磁盘组管理和跨磁盘卷创建提供基础。
（2）LDM数据库定位：通过数据库起始扇区和数据库大小两个字段，引导系统快速定位LDM数据库的物理位置，避免系统盲目扫描磁盘，提升配置信息读取效率，确保系统能够快速解析动态卷的配置信息。
（3）冗余保护：采用"1主2备"的冗余设计，主副本损坏时，系统可自动读取磁盘末尾的两个私有头备份，恢复磁盘身份信息和数据库位置信息，避免因私有头损坏导致磁盘无法识别，提升动态磁盘的可靠性。
（4）状态反馈：通过磁盘状态标志字段，向系统反馈磁盘当前的运行状态，系统根据状态标志执行相应的管理操作，例如对离线磁盘进行重新连接，对损坏磁盘进行提示和替换，确保磁盘组的正常运行。
三、LDM数据库的结构与工作机制
LDM数据库是动态磁盘的"配置大脑"，大小固定为1MB，每块动态磁盘均有完整副本，磁盘组内所有副本实时自动同步，确保配置信息的一致性。该数据库属于小型事务型数据库，核心作用是记录所有配置信息，支撑卷的创建、删除、修改、扩展等操作，其结构和工作机制直接决定动态磁盘的管理效率和可靠性。
3.1 LDM数据库的核心结构
LDM数据库内部包含五类核心记录，各记录相互关联、相互配合，构成完整的配置体系，覆盖磁盘组、磁盘、卷、组件、盘片的所有关键信息，具体如下：
（1）磁盘组头（Disk Group Header）：作为数据库的顶层记录，记录磁盘组的核心信息，包括磁盘组GUID、磁盘组名称、LDM版本、创建时间、更新时间、磁盘组状态等，用于标识磁盘组的身份和整体状态，是磁盘组管理的基础。
（2）磁盘记录（Disk Record）：每块动态磁盘对应一条磁盘记录，包含磁盘GUID、磁盘总扇区数、扇区大小、磁盘状态、数据库副本编号、磁盘位置等信息，系统通过该记录管理单个磁盘的运行状态和配置参数，确保每块磁盘的信息可追溯。
（3）卷记录（Volume Record）：每个动态卷对应一条卷记录，是卷管理的核心记录，包含卷GUID、卷类型（简单卷、跨区卷、带区卷、镜像卷、RAID-5卷）、卷大小、文件系统类型（NTFS、FAT32等）、驱动器号、卷状态、创建时间等信息，系统通过该记录识别和管理每个动态卷。
（4）组件记录（Component Record）：用于描述卷的组成成员，与卷记录一一对应，不同类型的卷对应不同数量的组件记录。例如，简单卷对应1条组件记录，镜像卷对应2条组件记录（互为镜像，分别对应两块磁盘的盘片），带区卷和RAID-5卷对应多条组件记录（对应多块磁盘的盘片），每条组件记录包含组件类型、组件大小、组件状态等信息，明确卷的组成结构。
（5）盘片记录（Extent Record）：是物理空间与逻辑卷的关联纽带，每条盘片记录对应一个盘片，包含盘片起始扇区、盘片长度、所属磁盘GUID、所属组件GUID、盘片类型（数据盘片、校验盘片）等信息，系统通过该记录解析盘片的物理位置，将多个盘片拼接成逻辑卷，实现用户数据的读写操作。
3.2 LDM数据库的工作机制
LDM数据库的工作机制围绕配置同步、事务一致性、地址映射、冗余恢复四大核心展开，确保动态磁盘的配置管理高效、可靠，具体如下：
（1）配置同步机制：磁盘组内所有动态磁盘的LDM数据库实时同步，当用户创建、删除、修改动态卷，或调整磁盘状态时，系统会先更新本地磁盘的LDM数据库，再通过磁盘组内的同步机制，将修改同步到其他所有动态磁盘的数据库副本，确保所有磁盘的配置信息完全一致，避免出现配置冲突。
（2）事务日志机制：LDM数据库内置事务日志，每次执行配置修改操作（如创建卷、扩展卷）时，系统会先将操作日志记录到事务日志中，再执行实际的配置修改，待修改成功后，再提交事务；若出现掉电、系统故障等异常情况，导致修改未完成，系统重启后，可通过事务日志回滚未完成的操作，确保数据库的一致性，避免数据库损坏。
（3）地址映射机制：系统启动时，先通过私有头定位LDM数据库，读取并解析数据库中的盘片记录和组件记录，根据记录中的盘片物理位置，将多个分散在不同磁盘（或同一磁盘）的盘片拼接成逻辑卷，再将逻辑卷映射到操作系统的驱动器号，用户无需关注盘片的物理分布，只需通过驱动器号即可访问和管理数据，实现"物理分散、逻辑统一"的存储管理。
（4）冗余恢复机制：由于每块动态磁盘都有完整的LDM数据库副本，当单块磁盘的数据库损坏时，系统会自动检测到损坏，并从磁盘组内其他健康磁盘的数据库副本中，读取完整的配置信息，恢复故障磁盘的数据库，确保磁盘组的配置信息不丢失，动态卷能够正常使用，提升动态磁盘的可靠性。
