《玩转QT Designer Studio：从设计到实战》 QT Designer Studio环境搭建与核心工作区详解

一、开发环境全面配置指南

在开始QT Designer Studio的奇妙之旅前，我们需要先搭建一个稳定、高效的开发环境。这一节将详细介绍从零开始配置完整开发环境的每一个步骤。

1.1 系统要求与兼容性分析

操作系统支持矩阵

QT Designer Studio支持主流操作系统，但不同平台在细节上有所差异：

操作系统	推荐版本	最低要求	特殊说明
Windows	Windows 10/11 64位	Windows 8.1 64位	需要Visual C++运行时库
macOS	macOS 12 Monterey	macOS 11 Big Sur	需要Xcode命令行工具
Linux	Ubuntu 22.04 LTS	Ubuntu 20.04 LTS	需要特定图形驱动

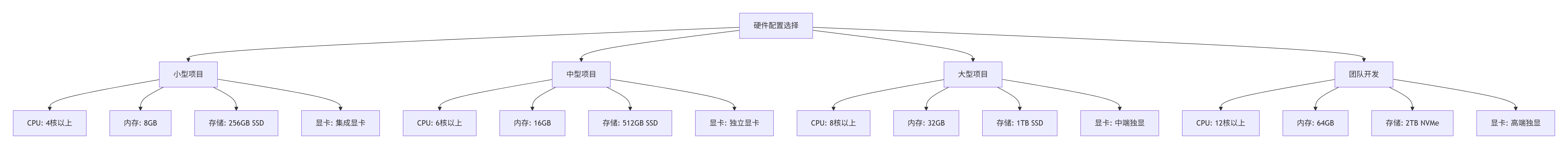

硬件配置建议

根据项目规模，硬件需求有所不同：

1.2 安装步骤详解

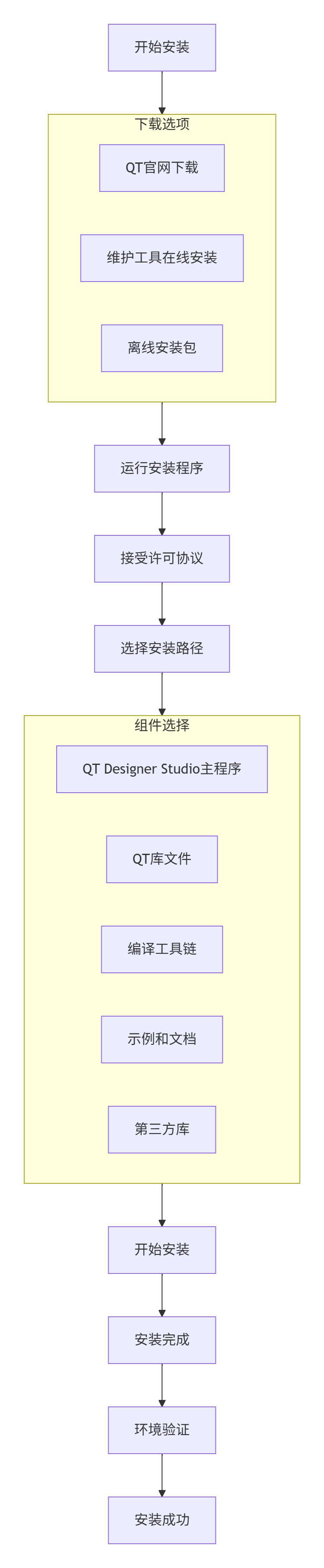

Windows平台安装流程

关键安装选项说明

安装路径选择
- 避免包含空格和中文字符的路径
- 建议使用默认路径或简短路径
- 确保有足够的磁盘空间（至少10GB）
组件选择策略
- 必选组件：QT Designer Studio、QT核心库
- 推荐组件：编译器、调试器、文档
- 可选组件：第三方库、附加模块
编译器配置
- Windows：MSVC 2019/2022
- macOS：Clang（Xcode自带）
- Linux：GCC 9.0+

1.3 环境变量配置

正确配置环境变量是确保QT Designer Studio正常运行的关键：

Windows环境变量

bash 复制代码

QTDIR=C:\Qt\6.5.0\msvc2019_64
PATH=%QTDIR%\bin;%PATH%
QT_PLUGIN_PATH=%QTDIR%\plugins
QML2_IMPORT_PATH=%QTDIR%\qml

Linux/Mac环境变量

bash 复制代码

export QTDIR=/opt/Qt/6.5.0/gcc_64
export PATH=$QTDIR/bin:$PATH
export QT_PLUGIN_PATH=$QTDIR/plugins
export QML2_IMPORT_PATH=$QTDIR/qml

.4 验证安装

安装完成后，通过以下步骤验证环境：

启动QT Designer Studio
创建新项目测试
编译运行示例程序
检查调试功能
验证多平台支持

二、QT Designer Studio工作区深度解析

成功安装后，让我们深入探索QT Designer Studio的工作环境。这个集成开发环境经过精心设计，每个区域都有其特定的功能。

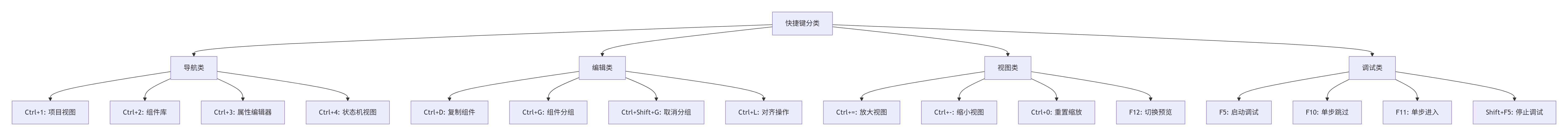

2.1 主界面布局

复制代码

2.2 核心工作区详解

左侧面板区

项目浏览器（Project Explorer）

这是项目文件的组织中心，采用树状结构展示所有项目文件。支持拖拽操作、文件过滤、快速搜索等功能。

核心功能：
- 文件的新建、删除、重命名
- 文件夹管理
- 文件类型图标标识
- 版本控制状态显示

组件库（Components Library）

组件库是所有可用UI组件的集合，按照功能进行分类：

类别	包含组件	用途说明
基础组件	Button, Label, TextField	构成界面的基本元素
布局组件	Row, Column, Grid, Stack	控制组件位置和排列
容器组件	GroupBox, TabView, ScrollView	组织和分组其他组件
高级组件	ListView, TableView, TreeView	数据显示和交互
对话框	Dialog, MessageBox, InputDialog	用户交互窗口
自定义组件	用户创建的组件	复用业务组件

资源管理器（Resource Manager）

管理项目中的所有资源文件：
- 图片资源（PNG, JPG, SVG）
- 字体文件（TTF, OTF）
- 样式表文件（QSS）
- 翻译文件（TS）

中心编辑区

这是最主要的工作区域，提供多种视图模式：

设计视图（Design View）

可视化的界面设计区域，支持：
- 拖拽式组件布局
- 实时预览效果
- 多分辨率预览
- 组件对齐辅助线
代码视图（Code View）

直接编辑QML代码的界面，提供：
- 语法高亮
- 智能代码补全
- 错误检查
- 代码折叠
预览视图（Preview View）

实时运行界面，展示实际效果：
- 交互式测试
- 响应式布局测试
- 不同主题预览
- 多语言预览
状态机视图（State Machine View）

可视化状态机编辑器：
- 状态节点编辑
- 状态转换定义
- 动画效果设置
- 事件触发器配置

右侧属性区

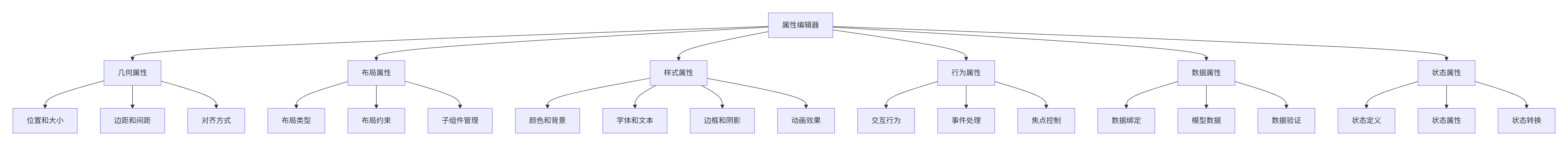

属性编辑器（Property Editor）

编辑选中组件的所有属性，采用分类组织：

动画编辑器（Animation Editor）

可视化创建和管理动画：
- 时间轴编辑
- 关键帧设置
- 缓动函数选择
- 动画曲线调整
信号槽编辑器（Signal/Slot Editor）

图形化连接信号和槽：
- 自动发现信号和槽
- 可视化连接线
- 参数类型检查
- 连接管理

底部输出区

编译输出（Compile Output）
- 实时编译状态显示
- 错误和警告信息
- 构建时间统计
- 编译器消息
调试信息（Debug Information）
- 变量监视窗口
- 调用堆栈
- 断点管理
- 性能分析数据
问题列表（Problems）
- 语法错误
- 类型错误
- 资源错误
- 建议和提示

2.3 工作区定制

QT Designer Studio支持高度定制的工作区布局，满足不同开发者的习惯：

保存和恢复布局

支持保存多个工作区配置
一键切换到不同布局
自动保存当前布局
布局导入导出功能

键盘快捷键

常用快捷键列表：

操作	快捷键	说明
保存文件	Ctrl+S	保存当前文件
撤销	Ctrl+Z	撤销上一步操作
重做	Ctrl+Y	重做撤销的操作
复制	Ctrl+C	复制选中内容
粘贴	Ctrl+V	粘贴内容
删除	Delete	删除选中内容
查找	Ctrl+F	在当前文件查找
替换	Ctrl+H	查找并替换
编译运行	Ctrl+R	编译并运行项目
调试运行	F5	开始调试
切换视图	F2	在设计/代码视图间切换
属性编辑器	Alt+Enter	打开属性编辑器

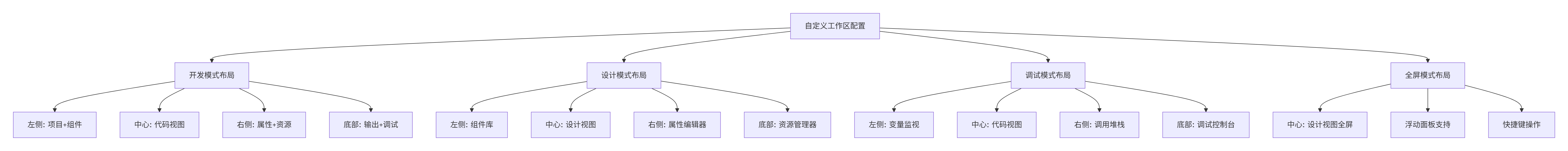

自定义工作区示例

三、项目创建与管理

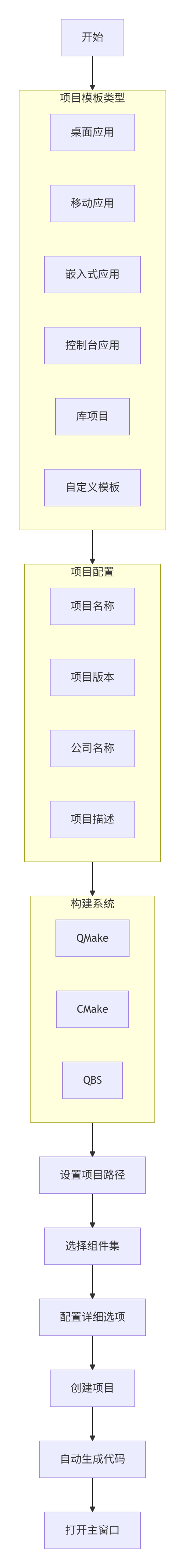

3.1 创建新项目

创建新项目的完整流程：

项目模板详解

桌面应用程序模板
- 包含主窗口框架
- 预置菜单栏和状态栏
- 响应式布局基础
- 主题支持配置
移动应用程序模板
- 移动端优化布局
- 触摸交互支持
- 移动端组件集
- 平台特定配置
嵌入式应用程序模板
- 资源优化配置
- 无框窗口支持
- 触摸屏优化
- 硬件加速设置

3.2 项目结构管理

标准项目结构

bash 复制代码

MyApplication.qdsproj                # 项目文件
├── sources/                         # 源代码目录
│   ├── main.qml                     # 应用入口
│   ├── MainWindow.ui.qml           # 主窗口
│   ├── components/                  # 自定义组件
│   │   ├── CustomButton.qml
│   │   ├── CustomTextField.qml
│   │   └── CustomDialog.qml
│   ├── pages/                       # 页面组件
│   │   ├── LoginPage.ui.qml
│   │   ├── HomePage.ui.qml
│   │   └── SettingsPage.ui.qml
│   └── resources/                   # 资源文件
│       ├── images/
│       │   ├── icons/
│       │   ├── backgrounds/
│       │   └── logos/
│       ├── fonts/
│       └── styles/
│           └── default.qss
├── translations/                    # 翻译文件
│   ├── zh_CN.ts
│   └── en_US.ts
└── documentation/                   # 项目文档

资源文件管理策略

图片资源优化
- 使用SVG格式获得矢量缩放
- 多分辨率图片支持
- 图片压缩和优化
- 图片雪碧图技术
字体资源管理
- 嵌入常用字体
- 字体子集化优化
- 多语言字体支持
- 字体许可证检查
样式表组织
- 主题化样式定义
- 组件样式分离
- 样式变量集中管理
- 动态样式切换

3.3 项目配置详解

项目配置文件结构

javascript 复制代码

{
  "project": {
    "name": "智能登录系统",
    "version": "1.0.0",
    "description": "演示QT Designer Studio功能的示例项目",
    "author": "Your Name",
    "company": "Your Company"
  },
  "build": {
    "buildSystem": "qmake",
    "targetPlatforms": [
      "windows",
      "macos",
      "linux"
    ],
    "minimumQtVersion": "6.5.0",
    "kit": "Desktop Qt 6.5.0 MSVC2019 64bit"
  },
  "designer": {
    "mainWindow": "MainWindow.ui.qml",
    "defaultSize": {
      "width": 1024,
      "height": 768
    },
    "theme": "light",
    "language": "zh_CN"
  },
  "dependencies": {
    "qtModules": [
      "core",
      "gui",
      "quick",
      "quickcontrols2",
      "svg"
    ],
    "externalLibraries": [],
    "customImports": [
      "components",
      "pages"
    ]
  },
  "run": {
    "arguments": [],
    "environment": {},
    "workingDirectory": "."
  }
}

四、核心功能实战演示

4.1 第一个项目：Hello World

让我们通过创建第一个项目来熟悉工作流程：

创建新项目
- 选择"桌面应用程序"模板
- 项目名称：HelloWorld
- 使用默认配置
- 创建完成

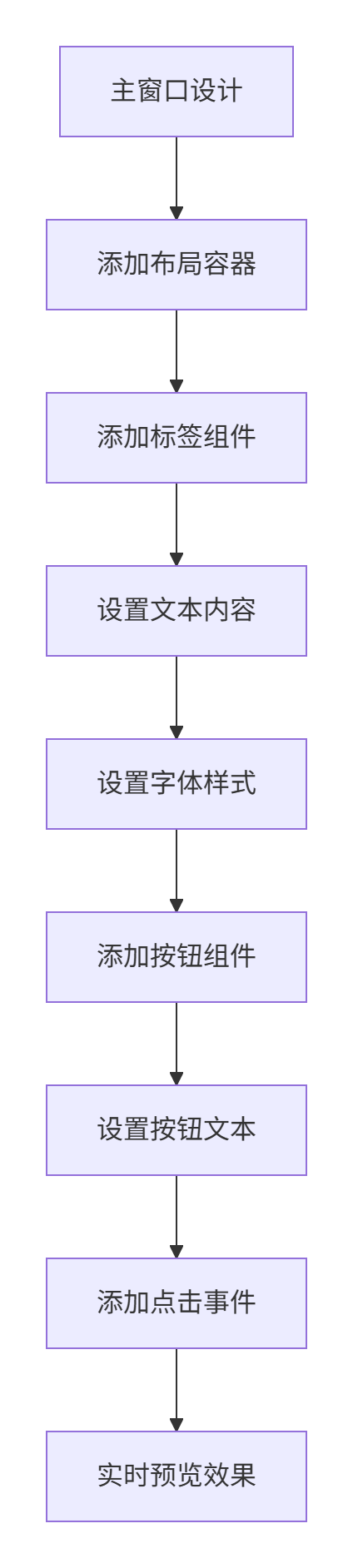

界面设计

3. 代码生成

设计器自动生成以下QML代码：

javascript 复制代码

import QtQuick 2.15
import QtQuick.Controls 2.15

ApplicationWindow {
    id: window
    width: 400
    height: 300
    visible: true
    title: qsTr("Hello World")

    ColumnLayout {
        anchors.centerIn: parent
        spacing: 20

        Label {
            id: greetingLabel
            text: qsTr("Hello, QT Designer Studio!")
            font.pixelSize: 24
            font.bold: true
        }

        Button {
            id: actionButton
            text: qsTr("Click Me!")

            onClicked: {
                greetingLabel.text = qsTr("Button Clicked!")
            }
        }
    }
}

运行测试
- 点击运行按钮
- 查看编译输出
- 观察运行效果
- 测试交互功能

4.2 组件使用详解

组件属性设置

组件属性编辑器提供丰富的设置选项：

几何属性组
- x, y: 位置坐标
- width, height: 尺寸设置
- anchors: 锚定布局
- margins: 边距设置
样式属性组
- color: 颜色设置
- font: 字体设置
- background: 背景设置
- border: 边框设置
行为属性组
- enabled: 启用状态
- visible: 可见状态
- focus: 焦点控制
- hoverEnabled: 悬停效果

数据绑定示例

数据绑定是QT Designer Studio的核心特性：

javascript 复制代码

// 创建两个滑块控制一个矩形的属性
Rectangle {
    id: rect
    width: widthSlider.value
    height: heightSlider.value
    color: colorPicker.selectedColor
    rotation: rotationSlider.value
    opacity: opacitySlider.value
}

// 绑定控件
Slider {
    id: widthSlider
    from: 50
    to: 300
    value: 100
}

Slider {
    id: heightSlider
    from: 50
    to: 300
    value: 100
}

ColorPicker {
    id: colorPicker
    selectedColor: "blue"
}

Slider {
    id: rotationSlider
    from: 0
    to: 360
    value: 0
}

Slider {
    id: opacitySlider
    from: 0.1
    to: 1.0
    value: 1.0
}

4.3 状态机设计

状态机是复杂界面管理的核心工具：

状态机定义示例

javascript 复制代码

// 状态定义
states: [
    State {
        name: "loading"
        PropertyChanges { target: indicator; visible: true }
        PropertyChanges { target: content; opacity: 0.5 }
    },
    State {
        name: "success"
        PropertyChanges { target: indicator; visible: false }
        PropertyChanges { target: content; opacity: 1.0 }
    },
    State {
        name: "error"
        PropertyChanges { target: errorLabel; visible: true }
        PropertyChanges { target: retryButton; visible: true }
    }
]

// 状态转换
transitions: [
    Transition {
        from: "loading"
        to: "success"
        NumberAnimation { properties: "opacity"; duration: 300 }
    },
    Transition {
        from: "loading"
        to: "error"
        ParallelAnimation {
            NumberAnimation { properties: "opacity"; duration: 300 }
            ColorAnimation { duration: 300 }
        }
    }
]

五、实用技巧与最佳实践

5.1 工作区使用技巧

高效布局技巧

多显示器配置
- 设计视图放在主显示器
- 属性编辑器放在副显示器
- 输出窗口放在下方
快速导航
- 使用Ctrl+鼠标滚轮缩放画布
- 空格键拖动画布
- F2在设计和代码视图间切换
- Ctrl+Shift+F全屏模式
批量操作
- 多选组件批量设置属性
- 复制粘贴样式
- 组件分组管理
- 全局查找替换

键盘快捷键优化

5.2 项目管理最佳实践

版本控制策略

.gitignore配置

bash 复制代码

# 构建输出
build-*/
*.pro.user
*.qmlc
*.jaml

# 临时文件
*.autosave
*.tmp
*.swp

# 系统文件
.DS_Store
Thumbs.db

# IDE文件
.idea/
.vscode/
*.code-workspace

分支管理策略
- main: 稳定发布分支
- develop: 开发主分支
- feature/*: 功能开发分支
- release/*: 发布准备分支
- hotfix/*: 紧急修复分支

团队协作规范

代码规范
- 统一的命名约定
- 组件文件组织规范
- 注释和文档要求
- 代码审查流程
资源管理
- 图片资源命名规范
- 字体使用规范
- 样式定义规范
- 多语言资源管理

5.3 性能优化建议

设计时性能优化

1. 减少不必要的绑定

javascript 复制代码

// 不推荐的写法：频繁计算的绑定
Rectangle {
    width: someComplexCalculation()  // 每次重绘都计算
    height: anotherComplexCalculation()
}

// 推荐的写法：使用属性
Rectangle {
    property real calculatedWidth: computeWidth()
    property real calculatedHeight: computeHeight()
    width: calculatedWidth
    height: calculatedHeight
}

2. 合理使用Loader

javascript 复制代码

// 不推荐的写法：频繁计算的绑定
Rectangle {
    width: someComplexCalculation()  // 每次重绘都计算
    height: anotherComplexCalculation()
}

// 推荐的写法：使用属性
Rectangle {
    property real calculatedWidth: computeWidth()
    property real calculatedHeight: computeHeight()
    width: calculatedWidth
    height: calculatedHeight
}

运行时性能监控

使用性能分析工具
- QML Profiler: 分析QML性能
- GammaRay: 运行时分析
- 内存分析工具
- 帧率监控
监控关键指标
- 界面响应时间
- 内存使用情况
- CPU使用率
- 帧率稳定性

六、常见问题与解决方案

6.1 安装与配置问题

问题1：安装失败，提示权限不足

解决方案：以管理员身份运行安装程序
检查磁盘空间是否充足
关闭防病毒软件临时

问题2：启动时崩溃

解决方案：检查显卡驱动是否最新
尝试以兼容模式运行
清除配置文件重新启动

问题3：组件库不显示

解决方案：检查QT版本兼容性
重新安装QT组件
重置IDE设置

6.2 开发常见问题

问题1：界面预览不正常

检查QML语法错误
确认组件导入路径正确
清除QML缓存文件

问题2：状态机不工作

确认状态名称拼写正确
检查状态转换条件
验证属性绑定是否正确

问题3：资源文件找不到

检查资源文件路径
确认资源文件已添加到项目
清理并重新构建项目

6.3 性能问题

问题1：界面卡顿

减少复杂的绑定表达式
使用缓存优化计算
避免在渲染过程中进行复杂计算

问题2：内存泄漏

及时释放不需要的资源
使用弱引用避免循环引用
监控内存使用情况

问题3：启动速度慢

延迟加载非关键组件
优化资源文件大小
使用异步初始化

总结与分析

核心价值总结

通过本文的详细介绍，我们可以看到QT Designer Studio不仅仅是一个界面设计工具，而是一个完整的可视化开发环境。它的核心价值体现在以下几个方面：

1. 一体化的开发体验

QT Designer Studio将设计、开发、调试、测试等环节无缝集成在一个环境中。开发者不再需要在不同的工具间切换，大大提高了工作效率。从界面设计到逻辑实现，从状态管理到动画效果，所有工作都可以在这个统一的环境下完成。

2. 直观的可视化设计

传统的QT开发需要编写大量代码来描述界面，而Designer Studio通过可视化设计大大降低了门槛。通过拖拽组件、设置属性、定义状态机等图形化操作，开发者可以直观地看到设计效果，实时调整，立即生效。

3. 强大的状态管理能力

状态机是复杂界面管理的利器，但手工编写状态机代码既复杂又容易出错。Designer Studio的可视化状态机编辑器让状态管理变得简单直观。通过图形化的状态节点和转换箭头，开发者可以清晰地设计和维护复杂的状态逻辑。

4. 高效的团队协作支持

通过项目模板、组件库、设计系统等功能，Designer Studio为团队协作提供了强大支持。设计规范可以统一，组件可以复用，开发效率和质量都得到了提升。

学习曲线分析

虽然QT Designer Studio功能强大，但学习使用它也需要一定的时间和努力：

QT Designer Studio代表了GUI开发工具的发展方向，它将可视化设计的便捷性和代码开发的灵活性完美结合。虽然学习曲线存在，但投入的时间将会在开发效率、代码质量和团队协作等方面获得丰厚的回报。

在接下来的文章中，我们将深入实际项目开发，通过完整的示例演示如何使用QT Designer Studio解决实际开发问题。无论你是刚刚接触QT的新手，还是有经验的开发者，相信都能在这个系列中找到有价值的知识和技巧。
