引言：告别手动绘图时代
在技术文档、架构设计和系统分析中，图表是不可或缺的沟通工具。然而，手动绘制专业级技术图表一直是开发者的痛点：耗时耗力、风格不统一、难以维护。今天我们要深入探讨的开源项目Fireworks Tech Graph，正是为了解决这一痛点而生。
Fireworks Tech Graph（GitHub: yizhiyanhua-ai/fireworks-tech-graph）是一个专门为AI编码代理设计的技能，能够将自然语言描述瞬间转换为出版级质量的SVG+PNG技术图表。这个项目在GitHub上已获得超过3,700星标，代表了AI辅助图表生成领域的重要突破。
https://github.com/yizhiyanhua-ai/fireworks-tech-graph.git项目概览：什么是Fireworks Tech Graph？
核心定义
Fireworks Tech Graph是一个技能（Skill）------一套可重用的指令集，专为Claude Code、Codex等AI编码代理设计。当安装后，它会教导AI代理如何生成经过验证、以1920px视网膜分辨率导出为PNG的出版级质量SVG技术图表，这些图表可直接用于博客、文档、演示文稿或产品页面。
与传统方法的根本区别
与传统的手动绘图或临时的LLM图表生成不同，Fireworks Tech Graph强制执行一个严格的10步工作流程、语义形状词汇表、带颜色编码的箭头语义和布局验证规则。结果是结构正确、视觉一致且语义有意义的图表。
技术架构：10步工作流程详解
Fireworks Tech Graph遵循一个完整的10步工作流程管道，分为三个阶段：
第一阶段：输入与分类（步骤1-3）
-
自然语言解析：将英文或中文描述解析为结构化需求
-
图表类型识别：从14种支持的图表类型中选择最合适的
-
风格选择：根据发布上下文选择7种视觉风格之一
第二阶段：样式与映射（步骤4-6）
-
语义映射：将概念映射到语义形状词汇表
-
布局规划：应用特定图表类型的布局规则
-
样式应用：应用选定的视觉风格
第三阶段：生成与输出（步骤7-10）
-
SVG生成：生成结构正确的SVG代码
-
验证检查：运行验证检查确保质量
-
PNG导出：以1920px视网膜分辨率导出PNG
-
最终交付：提供SVG+PNG双格式输出
七大视觉风格：适应各种发布场景
Fireworks Tech Graph的突出特点之一是其七种不同的视觉风格，每种都针对不同的发布上下文进行了优化：
1. 扁平图标风格（Flat Icon）

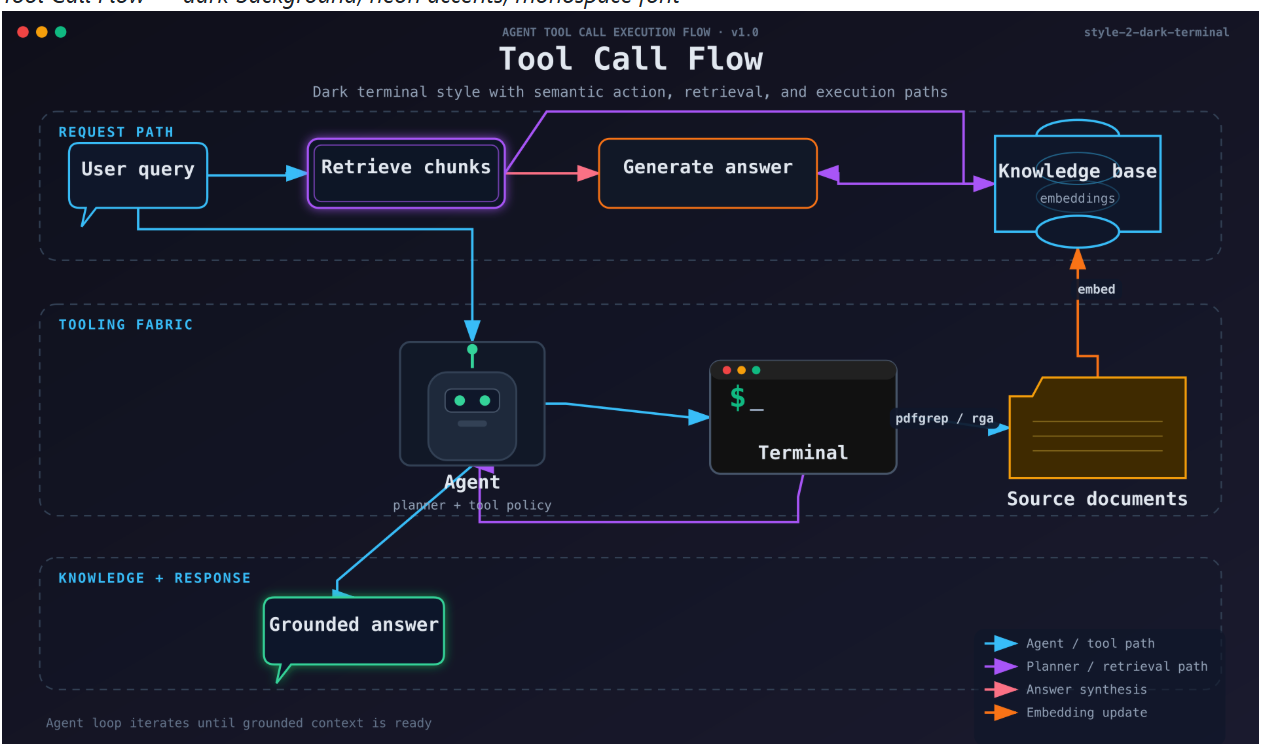

2. 深色终端风格（Dark Terminal）

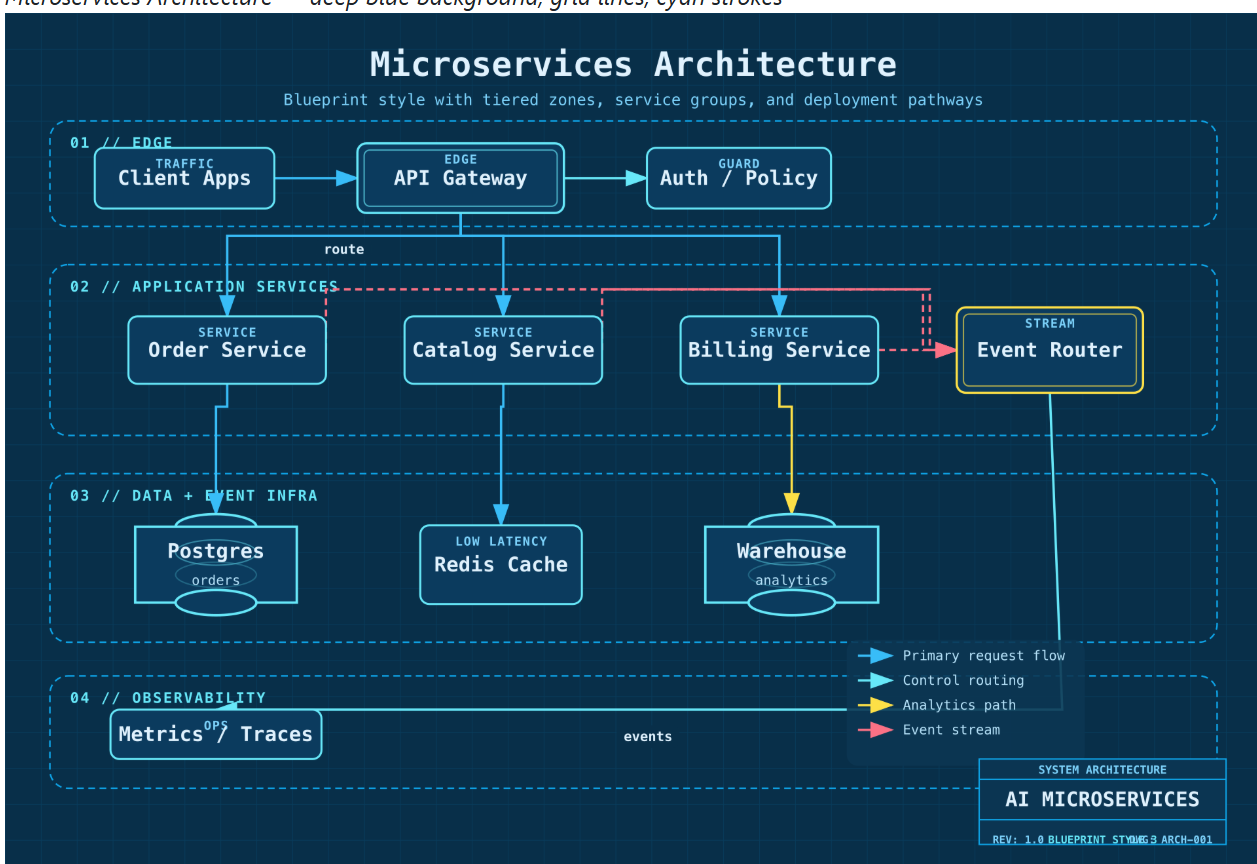

3. 蓝图风格（Blueprint）
4. Notion清洁风格（Notion Clean）

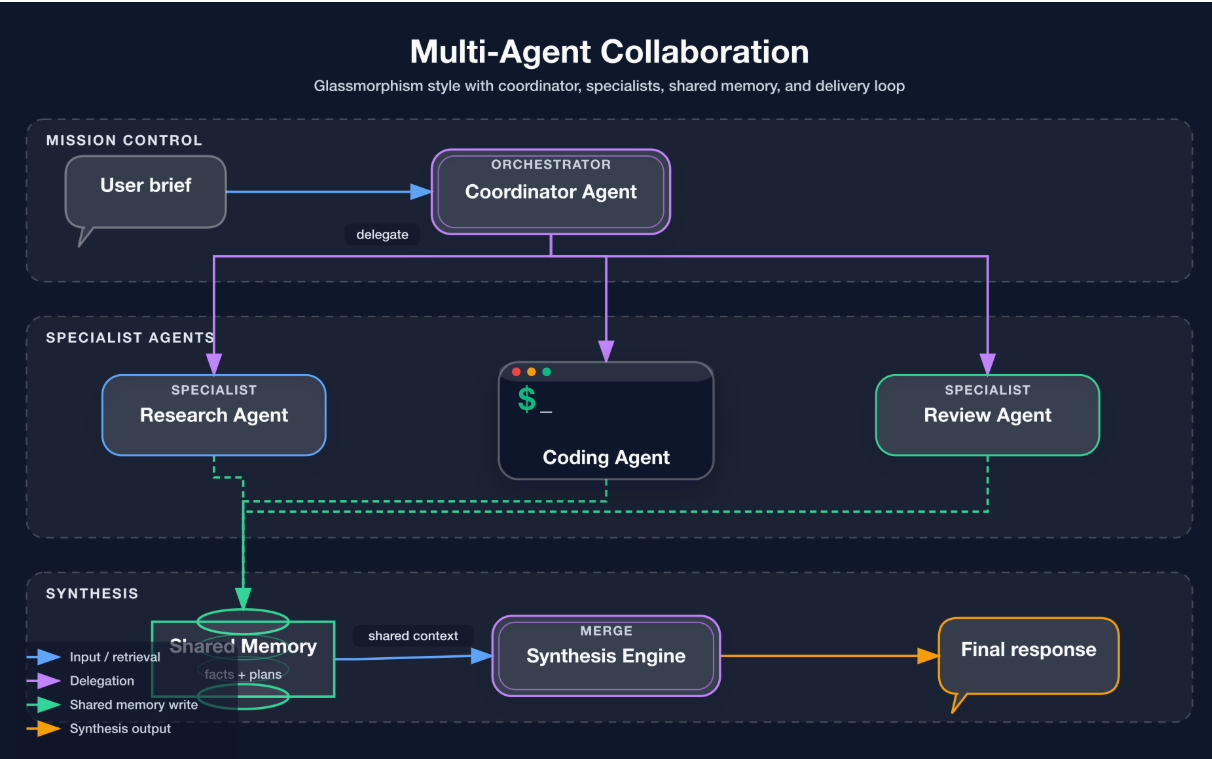

5. 玻璃拟态风格（Glassmorphism）

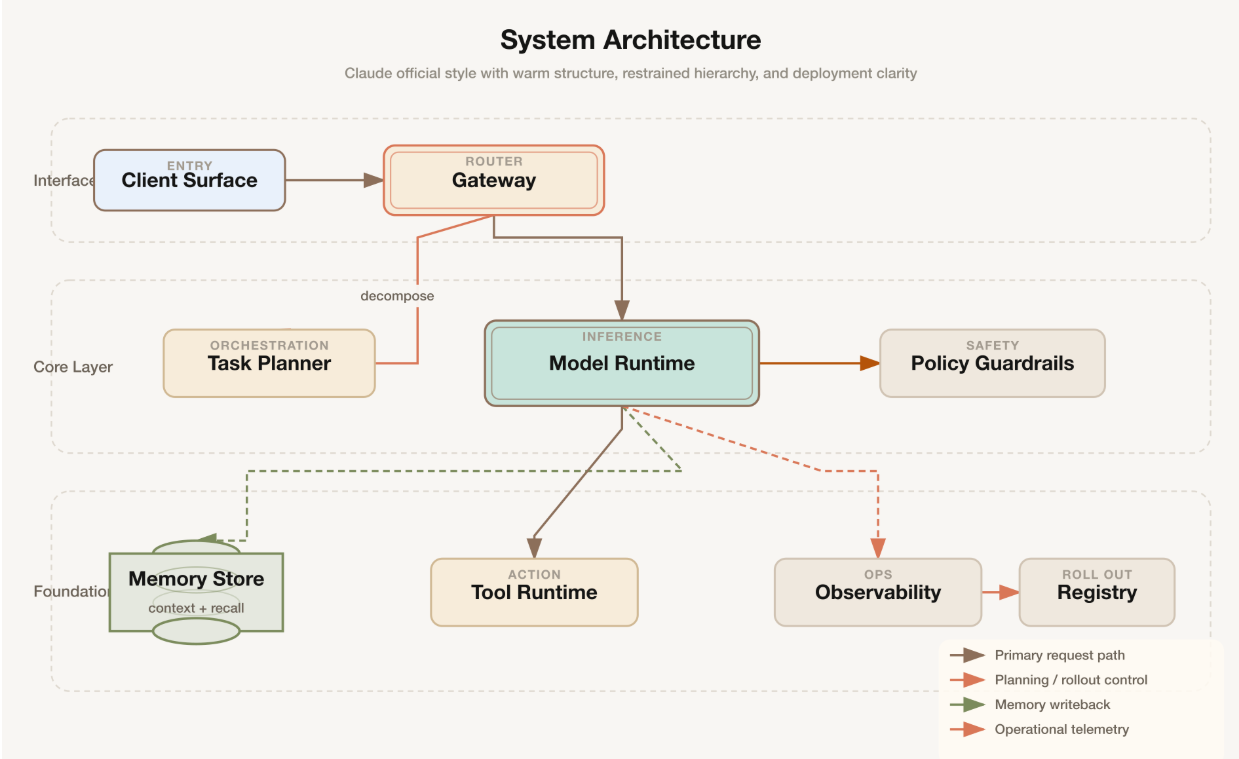

6. Claude官方风格（Claude Official）

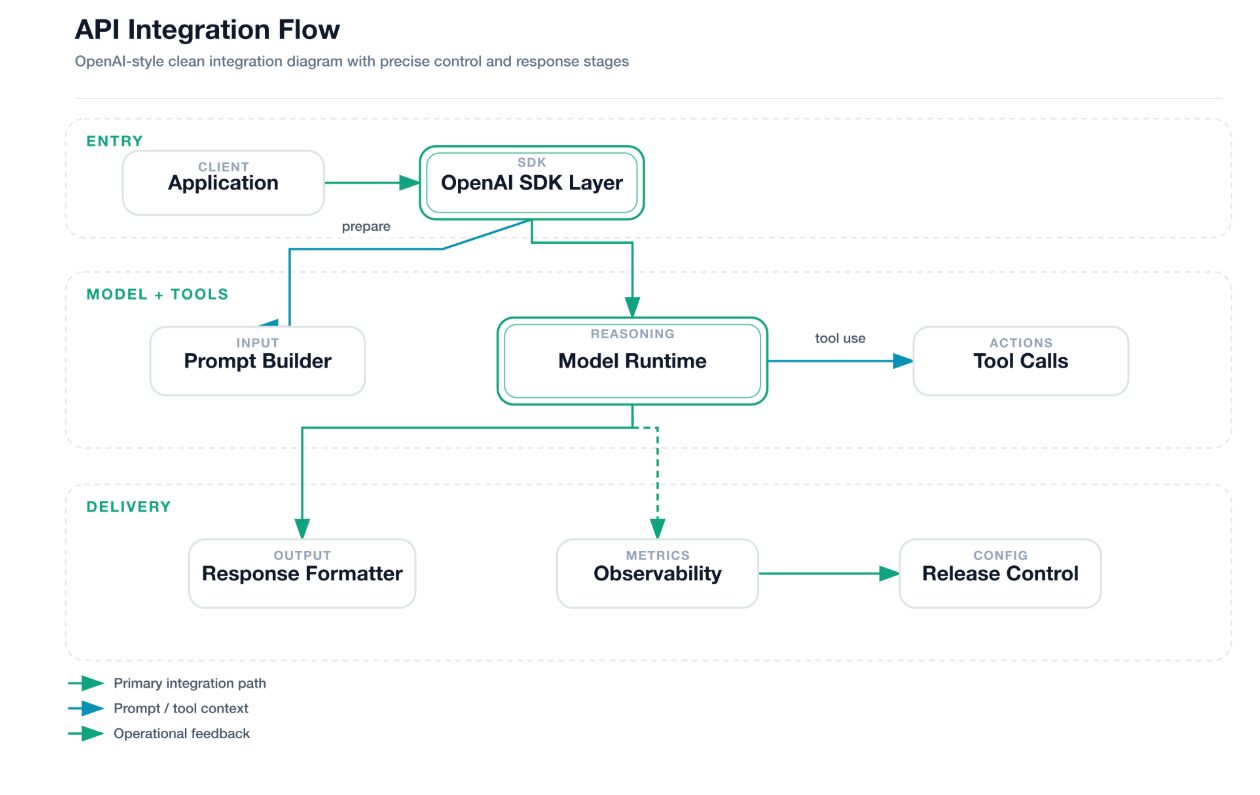

7. OpenAI官方风格（OpenAI Official）
完整UML覆盖：14种图表类型
Fireworks Tech Graph支持所有14种UML图表类型，分为四个类别：
结构类图表
-
架构图：使用水平层和虚线容器分组
-
类图：完整的UML符号，包括可见性标记、继承和组合
-
ER图：Chen/Crow's foot符号
-
网络拓扑图：网络设备连接关系
-
组件图：系统组件及其关系
行为类图表
-
流程图和过程流图：节点对齐到120px水平、80px垂直间隔的网格
-
序列图：带有生命线、激活框和alt/opt/loop框架
-
状态机图：带有初始/最终状态、选择节点和复合状态
-
用例图：带有参与者、椭圆和包含/扩展关系
-
活动图：业务流程和工作流
数据与AI类图表
-
数据流图：数据在系统中的流动
-
代理架构图：AI代理系统架构
-

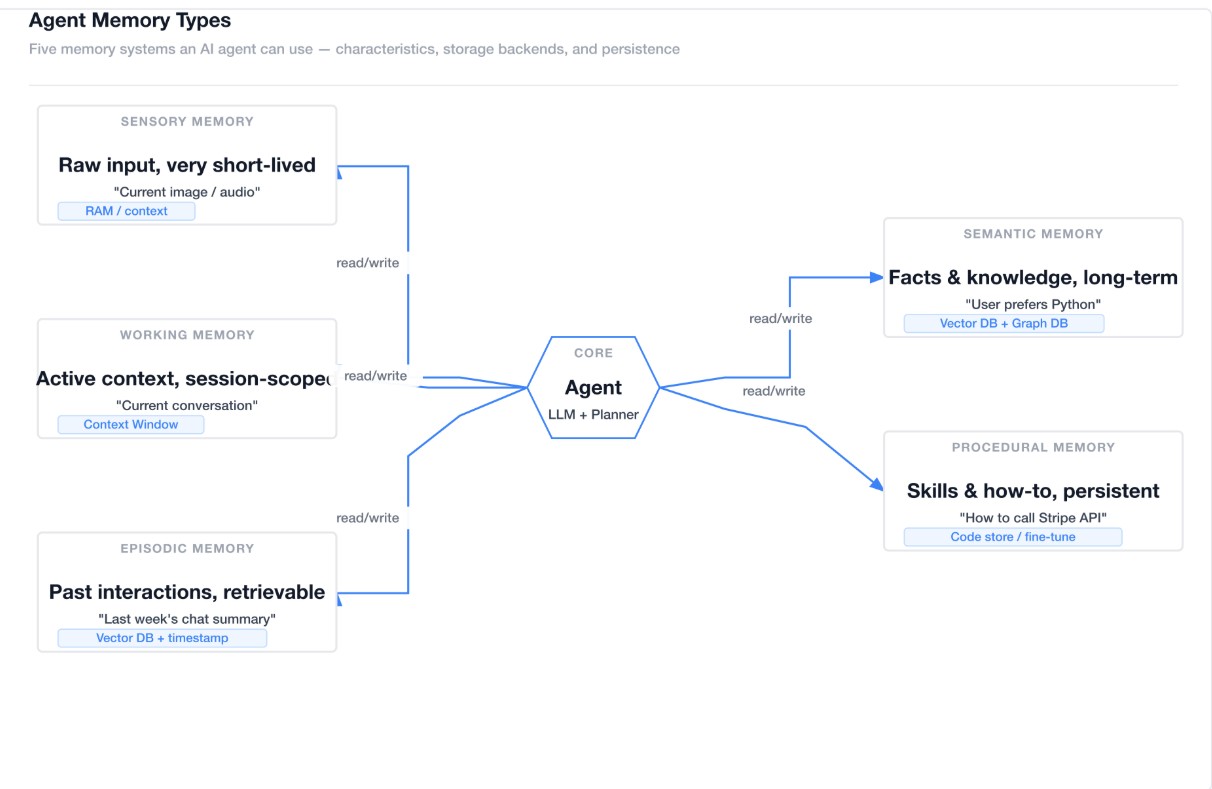

内存架构图：AI系统内存管理
-
思维导图：概念和想法的可视化
规划类图表
-
时间线/甘特图：项目进度规划
-
比较/功能矩阵图：功能对比分析
内置AI领域模式：专业级AI图表生成
Fireworks Tech Graph与通用图表工具的真正区别在于其对AI和机器学习系统模式的深入理解。该技能包含最常见AI架构的预定义模式：
1. RAG管道模式
遵循标准的检索增强生成流程：查询→嵌入→向量搜索→检索→增强→LLM→响应。这是最常见的AI图表模式，Fireworks Tech Graph知道如何用正确的数据流箭头和颜色编码进行布局。
2. 代理搜索模式
扩展基本的查询-响应流程，包含一个编排多个工具（搜索、计算器、代码执行）的规划器和一个组合结果的合成器。从工具回到规划器的虚线迭代箭头捕捉了区分代理搜索与简单检索的迭代推理循环。

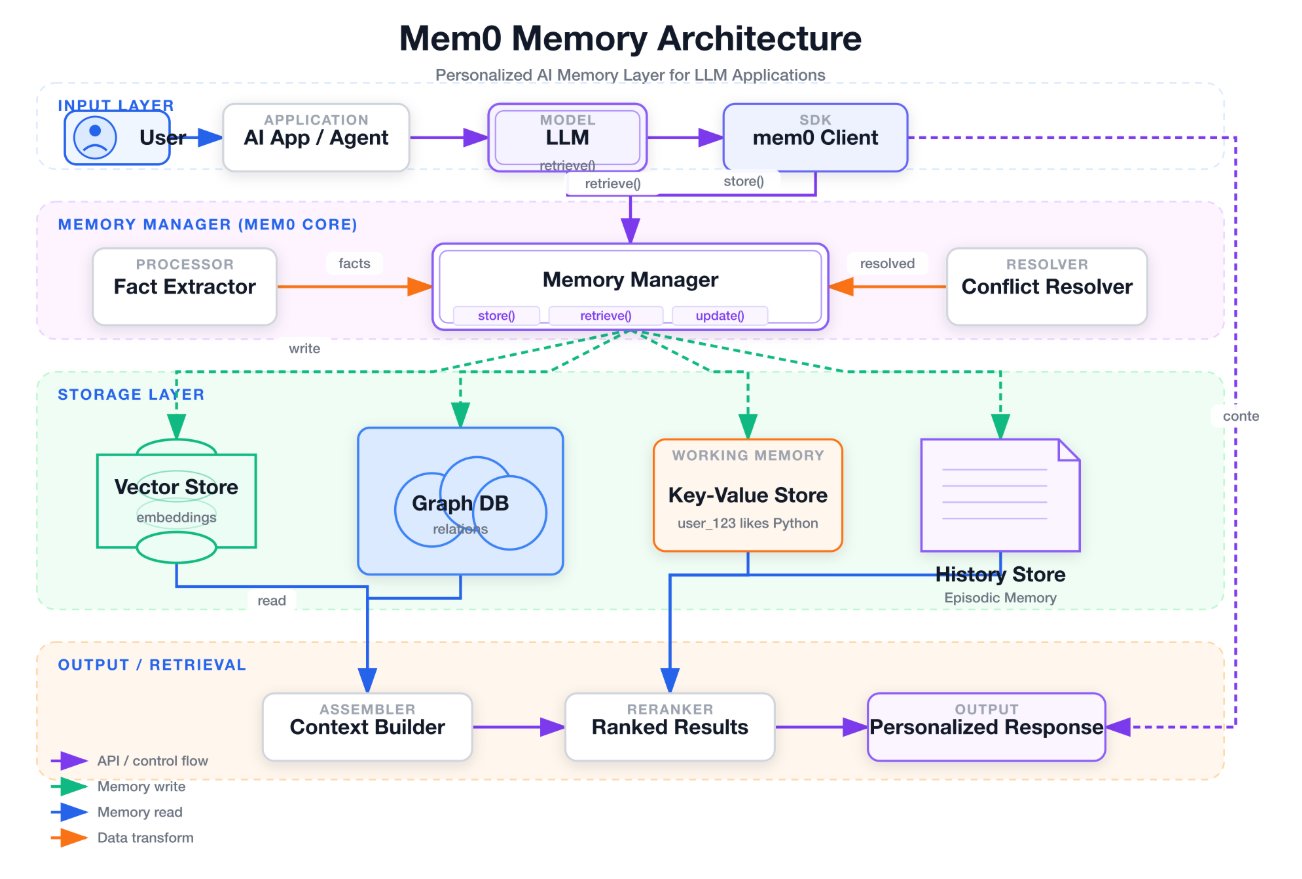

3. 内存层（Mem0）模式
用不同的箭头颜色分隔写入路径和读取路径。内存管理器处理两种操作：在写入路径上写入VectorDB和GraphDB，在读取路径上检索和排名。这种双路径可视化对于理解内存增强的AI系统至关重要。
4. 多代理模式
显示经典的编排器→子代理→聚合器→输出拓扑。从编排器到子代理A、B、C的扇出，然后是到聚合器的扇入，是典型的多代理协调模式。
5. 工具调用流模式
捕捉LLM→工具选择器→执行→解析器循环，这是所有使用工具的AI系统的基础。从结果解析器回到LLM的虚线循环箭头表示迭代工具调用循环，直到任务完成。
语义形状词汇表：一致性保证
跨图表的一致性通过严格的语义形状词汇表实现。每个概念都映射到特定的形状：
-
用户：带身体路径的圆形
-
LLM：带大脑图标的圆角矩形
-
代理：带双边框的六边形
-
短期内存：虚线边框圆角矩形
-
长期内存：圆柱体
-
向量存储：带网格线的圆柱体
-
图数据库：圆形集群
-
工具：齿轮状矩形
-
API：六边形
-
队列：水平管道形状
-
决策：菱形
这个词汇表不仅仅是装饰性的。它将语义意义编码为视觉形式。当你在Fireworks Tech Graph图表中看到六边形时，你立即知道它代表一个活跃的控制器或编排器。虚线边框矩形表示短暂的短期存储。圆柱体表示持久的长期存储。这种一致性使得图表在不同项目和团队之间立即可读。
箭头语义与验证：专业级细节
箭头同样具有语义。每个箭头的颜色和虚线模式都带有意义：
-
蓝色实线箭头：主要数据流
-
橙色实线箭头：控制和触发流
-
绿色实线箭头：内存读取操作
-
绿色虚线箭头：内存写入操作
-
紫色实线箭头：数据转换
-
紫色曲线箭头：反馈和迭代推理循环
-
灰色虚线箭头：异步和事件驱动流
每当同一图表中出现两种或更多箭头类型时，必须包含图例。这条规则，以及检查箭头-组件碰撞、文本溢出、箭头-文本对齐和容器纪律的验证清单，确保每个生成的图表都是生产就绪的。
辅助脚本与验证：质量保证
项目包含四个辅助脚本，提供稳定的SVG生成和验证：
1. generate-diagram.sh
验证现有SVG文件并确保其符合Fireworks Tech Graph标准。
2. generate-from-template.py
从模板生成新图表，确保一致性。
3. validate-svg.sh
运行全面的SVG验证检查，包括语法、结构和语义验证。
4. test-all-styles.sh
批量测试所有七种视觉风格，确保跨风格的一致性。
安装与使用指南
快速开始
# 安装Fireworks Tech Graph技能
# 对于Claude Code用户
claude skills install yizhiyanhua-ai/fireworks-tech-graph
# 或者使用skillfish
npx skillfish add yizhiyanhua-ai/fireworks-tech-graph基本使用
# 生成一个架构图
claude "生成一个微服务架构图，包含API网关、用户服务、订单服务和数据库"
# 指定风格
claude "用蓝图风格生成一个RAG系统架构图"
# 导出为PNG
# Fireworks Tech Graph会自动生成SVG和PNG双格式高级功能
# 批量生成图表
# 使用test-all-styles.sh测试所有风格
# 自定义验证
# 使用validate-svg.sh进行自定义验证规则浅浅尝试

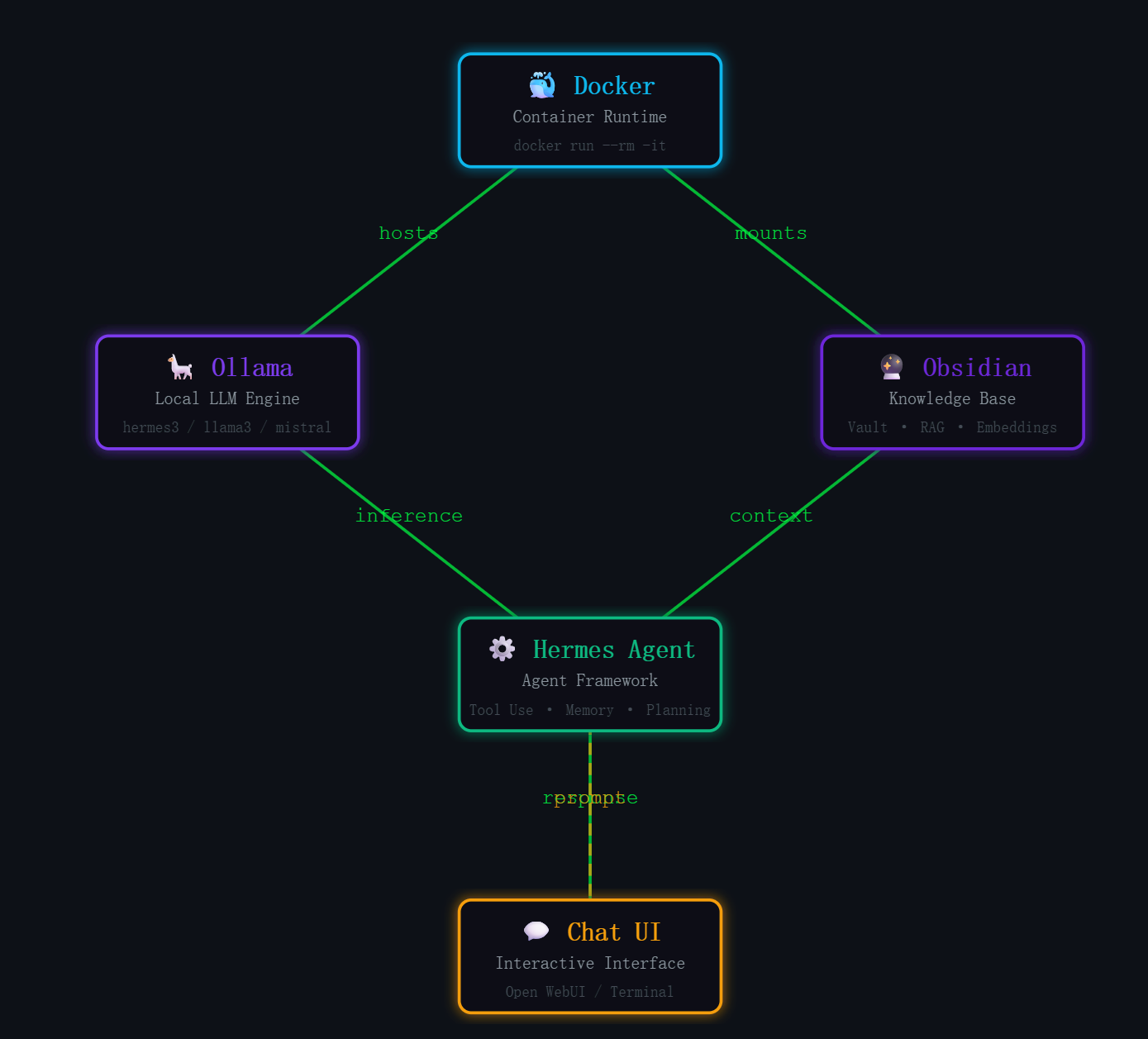

用skill对赛博师兄的流程做一个尝试吧~当然也加了一些别的优化和skill的配合
结论
Fireworks Tech Graph代表了AI辅助图表生成领域的重要突破。通过将严格的10步工作流程、七种视觉风格、完整的UML覆盖、内置的AI领域模式、语义形状词汇表和全面验证相结合，它将临时的LLM图表生成过程转变为一个可靠的生产级质量管道。
对于需要一致、出版级质量图表的开发者、技术作者和AI工程师来说，这个技能消除了描述系统与可视化系统之间的差距。它不仅提高了工作效率，更重要的是保证了图表的质量和一致性，这在技术沟通中至关重要。
随着AI编码代理的普及，像Fireworks Tech Graph这样的专业化技能将成为开发者工具链中不可或缺的一部分。它不仅是工具，更是工作方式的变革。
