一、产品定位与核心能力概述
AU-48 是专为全双工语音通信场景设计的新一代语音处理模组，可视为前代产品 A-47 的全面升级方案。与 A-47 相比，AU-48 在保持 Pin-to-Pin 机械兼容性的基础上，引入了 USB 免驱接入模式和可配置工作参数集，同时在降噪深度和回音消除幅度两项核心指标上实现了显著提升。
该模组的核心技术架构由三大功能模块构成：
- AI ENC（AI 环境噪声抑制）：基于神经网络算法的环境噪声消除引擎，可在保留人声的前提下压制风扇、空调、撞击、风雨等宽频噪声；
- AEC（回音消除）：全双工声学回音消除模块，支持最高 100dB 的喇吧回音衰减量，并兼容最长 100ms 空间延迟；
- USB 多功能接口：支持热插拔免驱接入 Windows / Android / Linux 系统，提供 U-SPK 播放音频输出和 U-KEY 按键检测双通道。
二、硬件规格与接口定义
模组采用邮票半孔（SMT）封装形式，主体尺寸为 23mm × 20mm，适合直接贴片于主机板。核心供电要求为 DC 5V（允许范围 4.5V--5.25V），静态工作电流 65mA--80mA；在特殊情况下可通过跳线将核心电压切换至 3.3V（要求供电稳定在 3.0V--3.6V 之间）。

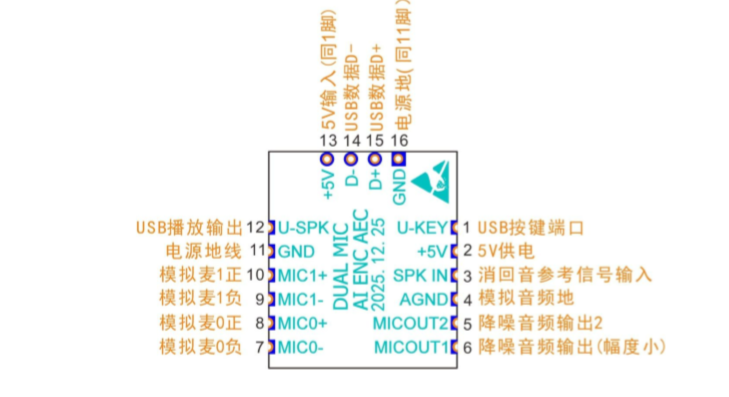

接口采用 16-pin 半孔焊盘设计，信号功能分类如下：
| 类别 | 引脚 | 功能说明 |
|---|---|---|
| 供电 | 2 / 13 | 5V 供电输入，二选一使用 |
| 麦克风输入 | 7--10 | 双路模拟差分麦克风输入（MIC0 ± / MIC1 ±），阻抗 30kΩ，最大输入幅度 1Vrms |
| 回音参考 | 3 / 4 | SPK IN 消回音参考音频单端输入，阻抗 30kΩ，最大幅度 1.5Vrms |
| 音频输出 | 5 / 6 | 降噪后模拟音频输出，MICOUT2（高阻抗大信号）/ MICOUT1（分压后中距离信号） |
| USB 通道 | 12 / 14 / 15 | U-SPK 播放输出 + D− / D+ 数据线 |
| 按键检测 | 1 | U-KEY 端口，电阻分压编码 6 种按键功能 |
三、音频性能指标
以下为关键电声参数：
- MIC IN 差分输入动态范围：104dB，信噪比 98.7dB
- MIC IN 单端输入动态范围：100dB，信噪比 97dB
- MIC OUT2 / U-SPK 输出 SNR：105dB，最大输出幅度 1.07Vrms
- 回音消除（AEC）能力：100dB，可消除空间延迟 ≤ 100ms
- AI 降噪有效深度：45dB--90dB（固件依赖）
- 麦克风拾音距离范围：10cm--800cm（按固件参数可配置为 4 档：近 0.1--0.2m / 中 0.5--2m / 远 0.5--5m / 超远 0.5--8m）
- 工作温度范围：-20°C 至 70°C
上述指标表明，该模组在动态范围和信噪比两项指标上已达到专业音频设备水准，100dB 的回音消除能力足以应对大功率喇叭近距离场景下的全双工通话需求。
四、工作模式与系统集成方案
AU-48 支持两种主流接入方式：
模式一：模拟麦克风 + USB 连接
适用于具备 USB 接口的成品或半成品设备。在 Windows / Android / Linux 系统中可实现免驱热插拔。回音参考信号取自功放输入端（12 脚 U-SPK 直接连接至 3 脚 SPK IN），无需额外的模拟输出接口。
模式二：模拟麦克风 + 纯模拟输入输出
适配不具备 USB 接口的传统通话设备主板。MIC OUT 为单端输出，可根据后级输入端口特性选择直连或增加阻容分压匹配；参考信号同样接自功放后端，在功放输入信号幅度不确定时可预留 C1 / R1 阻容网络进行耦合。
五、可配置参数与功能扩展
模组预留了两颗参数电阻 T1、T2，通过拆留组合实现 4 档工作参数切换，工程师可根据实际产品结构选择最优拾音距离配置，无需修改固件：
| T1 | T2 | 工作参数 | 拾音距离 |
|---|---|---|---|
| 留（低） | 留（低） | 中距离（默认） | 0.5--2m |
| 拆（高） | 留（低） | 近距离 | 0.1--0.2m |
| 留（低） | 拆（高） | 远距离 | 0.5--5m |
| 拆（高） | 拆（高） | 超远距离 | 0.5--8m |
此外，USB 模式下支持 6 种按键功能（播放/暂停、停止、音量+/−、喇叭静音、麦克风静音），通过电阻分压编码实现，简化硬件设计。
六、与前代 A-47 的兼容与替换
AU-48 在机械尺寸和主要功能引脚上对 A-47 实现了良好兼容，端口 2--11 可与 A-47 的端口 1--10 实现无缝对焊替换，贴片后无需改动 PCB 布线。需注意的差异点在于：AU-48 的 SPK IN 为单端输入（A-47 为差分），而 MIC OUT 提供两路单端输出（A-47 为差分输出），替换时建议默认选用 6 脚 MIC OUT1，其信号幅度与 A-47 中距离参数相近；大信号需求场景下可改用 5 脚 MIC OUT2。
七、典型应用场景
凭借其宽温度适应能力、高达 100dB 的回音消除与 AI 降噪组合能力，AU-48 覆盖以下典型应用：
- 楼宇对讲与门禁系统：智能小区、别墅门禁中远距离拾音与回音控制；
- 车载通信：蓝牙通话与语音识别前端的噪声抑制；
- 视频会议与远程教培：多人全双工通话场景下的回音消除保障；
- 安防监控与拾音设备：IPC 摄像头、门铃、录音笔等低噪声音频采集；
- 工业与公共呼叫系统 ：矿山矿井、银行客服、监狱/医院呼叫等高噪声环境。
