做免提通话、远程对讲、语音识别交互的工程师，十有八九都踩过这两个坑：喇叭离麦克风太近，自己说的话被录回去形成刺耳回音；环境噪声一复杂，语音识别率直线下降。A-59 把 AI 神经网络降噪、回音消除（AEC）、定向拾音（BF）和远场 AGC 做进了一块 37.5 mm × 16 mm 的半孔焊盘模块里，下面直接看它是怎么解决这些问题的。

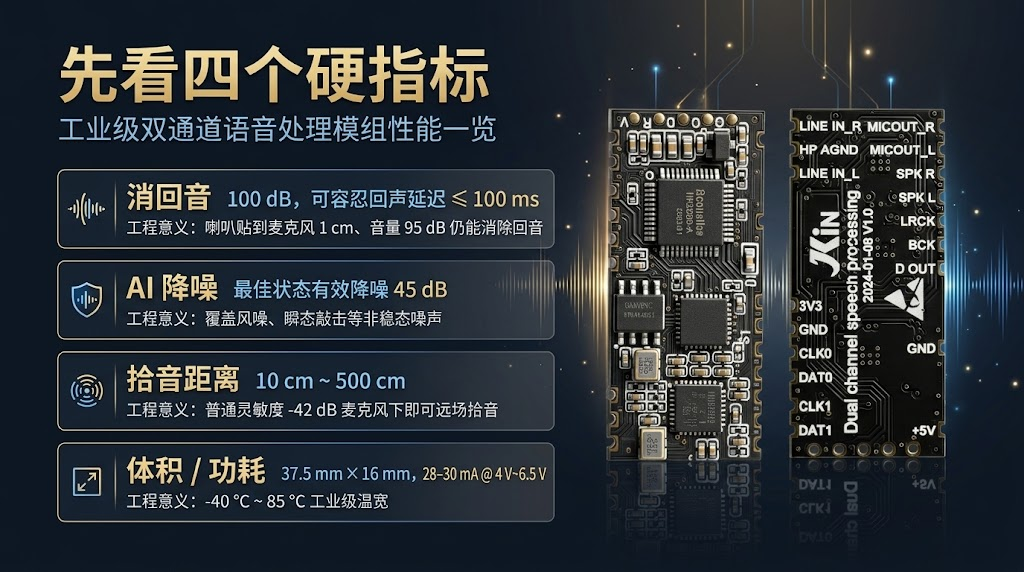

一、先看四个硬指标
|---------|----------------------------------------|------------------------------|
| 指标 | 数值 | 工程意义 |
| 消回音 | 100 dB，可容忍回声延迟 ≤ 100 ms | 喇叭贴到麦克风 1 cm、音量 95 dB 仍能消除回音 |
| AI 降噪 | 最佳状态有效降噪 45 dB | 覆盖风噪、瞬态敲击等非稳态噪声 |
| 拾音距离 | 10 cm ~ 500 cm | 普通灵敏度 -42 dB 麦克风下即可远场拾音 |
| 体积 / 功耗 | 37.5 mm × 16 mm，28--30 mA @ 4 V~6.5 V | -40 °C ~ 85 °C 工业级温宽 |
二、一条信号链路看懂 A-59
A-59 的核心是内置 AI 神经网络降噪引擎的 DSP。它的输入侧支持两路数字硅麦克风（MIC0/MIC1，PDM 格式），也支持通过 AD-04 ADC 转接板接入模拟驻极体麦克风；处理后的音频同时从三路送出：
- I2S 数字输出（LRCK/BCK/D OUT），双声道独立；
- 模拟 MIC OUT（L/R），10 kΩ 输出阻抗，SNR 91 dB，最大 1.5 Vrms；
- SPK L/R，下行监听信号，可直接驱动后级功放或作为参考。
回音消除需要的参考信号从 LINE IN L/R 接入，规格书建议从功放输出端正极取；如果功放功率较大，串联电阻衰减到 ≤ 1 Vrms 即可。

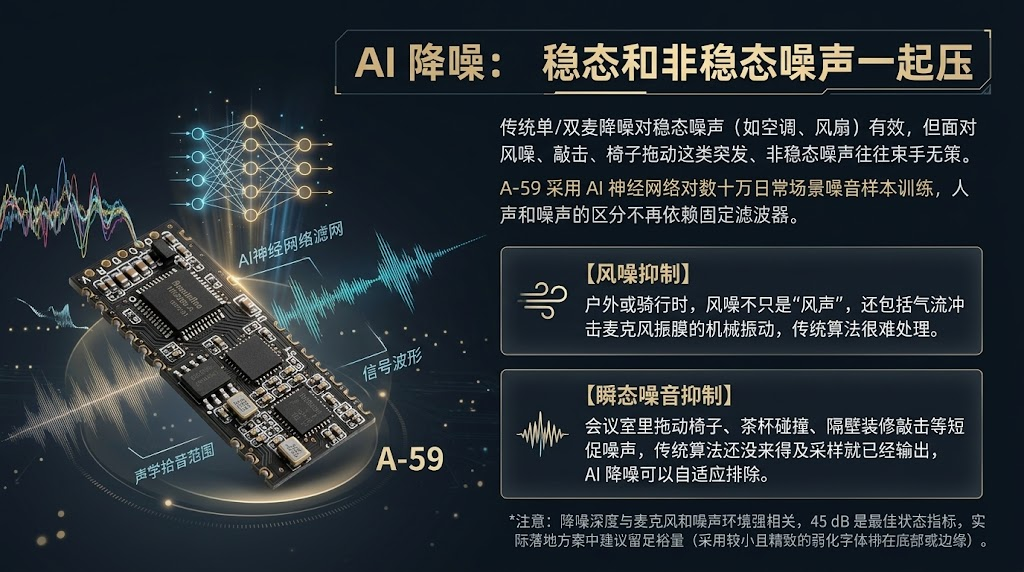

三、AI 降噪：稳态和非稳态噪声一起压
传统单/双麦降噪对稳态噪声（如空调、风扇）有效，但面对风噪、敲击、椅子拖动这类突发、非稳态噪声往往束手无策。A-59 的做法是用 AI 神经网络对数十万日常场景噪音样本做训练，让人声和噪声的区分不再依赖固定滤波器。
落到具体场景里有两类典型收益：
- 风噪抑制：户外或骑行时，风噪不只是"风声"，还包括气流冲击麦克风振膜的机械振动，传统算法很难处理；
- 瞬态噪音抑制 ：会议室里拖动椅子、茶杯碰撞、隔壁装修敲击等短促噪声，传统算法还没来得及采样就已经输出，AI 降噪可以自适应排除。
注意：降噪深度与麦克风和噪声环境强相关， 45 dB 是最佳状态指标，实际落地方案中建议留足裕量。

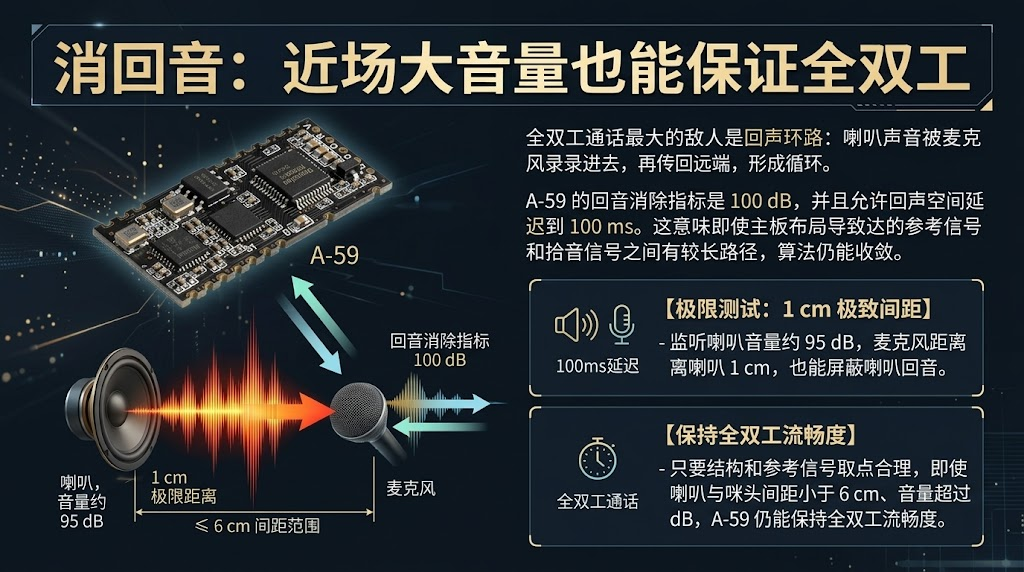

四、消回音：近场大音量也能保证全双工
全双工通话最大的敌人是回声环路：喇叭声音被麦克风录进去，再传回远端，形成循环。A-59 的回音消除指标是 100 dB ，并且允许回声空间延迟达到 100 ms，这意味着即使主板布局导致参考信号和拾音信号之间有较长路径，算法仍能收敛。
规格书里有一个很直观的极限测试：监听喇叭音量约 95 dB ，麦克风距离喇叭 1 cm ，也能屏蔽喇叭回音。只要结构和参考信号取点合理，即使喇叭与咪头间距小于 6 cm、音量超过 100 dB，A-59 仍能保持全双工流畅度。
五、七种典型接法速查
A-59 设计了 7 种常用连接模式，覆盖了从成品主板改造到全新设计的绝大多数场景：
|-----|--------------|----------------------|--------|---------------|
| 模式 | 麦克风输入 | 音频输出 | 功放位置 | 适用场景 |
| 模式一 | 单/双数字麦 | 模拟 MIC OUT | 原系统功放 | 成品主板改造，最常用 |
| 模式二 | 单/双数字麦 | 模拟 MIC OUT + SPK L/R | 接在模组之后 | 全新设计，全双工效果最佳 |
| 模式三 | 单/双数字麦 | I2S 数字输出 | 原系统功放 | 需要数字音频、减少干扰 |
| 模式四 | 双数字麦 | I2S 数字输出 + SPK L/R | 接在模组之后 | 数字链路 + 最优回音消除 |
| 模式五 | 模拟麦（经 AD-04） | 模拟 MIC OUT | 原系统功放 | 已有模拟麦、不便改数字 |
| 模式六 | 模拟麦（经 AD-04） | 模拟 MIC OUT + SPK L/R | 接在模组之后 | 模拟麦全新设计 |
| 模式七 | 模拟麦（经 AD-04） | I2S 数字输出 | 原系统功放 | 模拟麦转数字输出 |
模式二和模式四因为上下行都经过 A-59 处理，回音消除和全双工流畅度最好；模式一则因为不需要改动原有功放路径，最适合在已量产主板上做"外挂"升级。
六、关键脚位与电气指标
|-------|----------------|-----------------------|
| 脚位 | 功能 | 说明 |
| 9 | +5V | 模块供电输入 +4 V ~ +6.5 V |
| 8、14 | GND | 电源地 / 数字麦克风地 |
| 12/13 | DAT0/CLK0 | 主数字麦 PDM 数据/时钟 |
| 10/11 | DAT1/CLK1 | 预留数字麦 PDM 数据/时钟 |
| 15 | 3V3 | 数字麦克风工作电压输出 |
| 16/18 | LINE IN L/R | 回音消除模拟参考信号输入 |
| 1/2 | MICOUT R/L | 处理后模拟音频输出 |
| 5/6/7 | LRCK/BCK/D OUT | I2S 数字音频输出 |
| 3/4 | SPK R/L | 下行监听输出 |
完整电气指标如下：
|----------------------------|--------------------------|
| 参数 | 指标 |
| 输入电压 | 直流 +4 V ~ +6.5 V |
| 工作电流 | 28--30 mA |
| LINE OUT 输出阻抗 / SNR / 最大幅度 | 10 kΩ / 91 dB / 1.5 Vrms |
| LINE IN 输入阻抗 / 最大幅度 | 47 kΩ / 1 Vrms |
| 可消除回音延迟 | ≤ 100 ms |
| 工作温度 | -40 °C ~ 85 °C |
| 工作湿度 | 相对湿度 < 90% |
七、谁该用 A-59？
应用领域很宽，核心是"需要免提全双工通话 + 复杂环境噪声抑制"的设备：
- 智能门禁、楼宇对讲、电梯/停车场一键呼叫；
- 车载蓝牙通话、车载语音识别设备；
- 远程会议一体机、远程教育录播设备；
- 安防监控、银行客服、矿山矿井呼叫报警；
- 虚拟人偶、语音识别交互玩具。
它可以直接替换 A-29、A-09、A-06 等旧模块，对已有方案升级比较友好。
写在最后
A-59 不是单纯"参数好看"的语音模块，它的价值在于把 AI 降噪、回音消除、远场拾音三条难走的路整合进一个低功耗、小体积、工业级温宽的模块里，并提供了 7 种接法覆盖改造和新建项目。对于需要快速落地语音通话或语音交互的团队来说，这相当于把算法、DSP 和接口适配都打包好了。
如果你正在评估 A-59 在自己项目里的适配性，建议先明确三件事：麦克风是数字还是模拟、功放路径能不能放到模组之后、参考信号取点位置是否干净。这三个问题确定后，接法选择就基本清晰了。
